类型2 地形剖面图
1．（2022·福建龙岩·三模）阅读图文材料，完成下列要求。
下图是我国华北地区某河流干支流（局部）略图。图示区域内AB剖面线附近丰水期与枯水期水位相差
6m，河漫滩形成速度较快。
(1)在下图中画出丰水期AB剖面线的河床剖面及水位，并用箭头标注水流运动方向。
(2)分析图中沙洲的形成原因。
2．（2021·山东·高三阶段练习）阅读图文材料，完成下列要求。巴音布鲁克湿地发育于天山山脉中部大、小尤尔都斯盆地中。盆地内河流蜿蜒，流向区外，年平均气
温—4.7℃。巴音布鲁克湿地内有国家级天鹅自然保护区，栖息着大量的野生天鹅。该湿地周围草场广阔，
是传统的畜牧业区。图1、图2分别示意巴音布鲁克草原位置及其河曲景观。
（1）试绘制图2中AB两点之间河流剖面图，并描述该处河谷地貌特征。
（2）巴音布鲁克草原上的开都河素有"九曲十八弯"的称号，沿河分布大量的牛轭湖，分析其形成过程。
3．（2022·山西太原·高三期末）读图文资料，完成下列要求。
北京市延庆区小海坨山将承担2022年冬奥会高山滑雪等室外赛事，现已建成7条滑雪赛道。赛道最大落差近900米。气象专家发现.小海坨山半山腰冬季经常出现的低云。是山地背风坡下沉气流与爬坡湿气流
相互作用形成的。下图示意小海坨山主峰及附近地形。
(1)在图左中画出小海坨山山脊的延伸方向，推测半山腰云出现的大致位置。(2)判断2017年1月16日11时小海坨山半山腰云分布的海拔高度，并分析云团不易向上飘散的原因。
(3)分析半山腰云对高山滑雪的不利影响。
4．（2020·山东·模拟预测）周口店国家考古遗址位于北京房山区周口店镇。某学校地理教师来到周口
店遗址进行地理实践活动踩点。读 “周口店遗址景区示意图”，完成下面问题。
（1）写出周口店河的大致流向。
（2）从景区大门到山顶洞，有a、b两条路径。景区工作人员建议沿a路径上山参观山顶洞，老师们则选
择沿b路径上山参观山顶洞。说明工作人员推荐a路径及老师们选择b路径的理由。（3）老师们登顶观景台。估算观景台到圣火广场的相对高度。绘制观景台到圣火广场的地形剖面图，并
推断从观景台是否可以看到圣火广场。
（4）周口店遗址发现的各洞穴，曾经生活过50万年前北京猿人、10-20万年前新洞人、1-3万年前山顶洞
人。说明不同时期的远古人类选择栖身岩洞的共同特点。
5．（2022·北京昌平·高三期末）第24届冬季奥林匹克运动会，将于2022年2月4日至20日在北京市

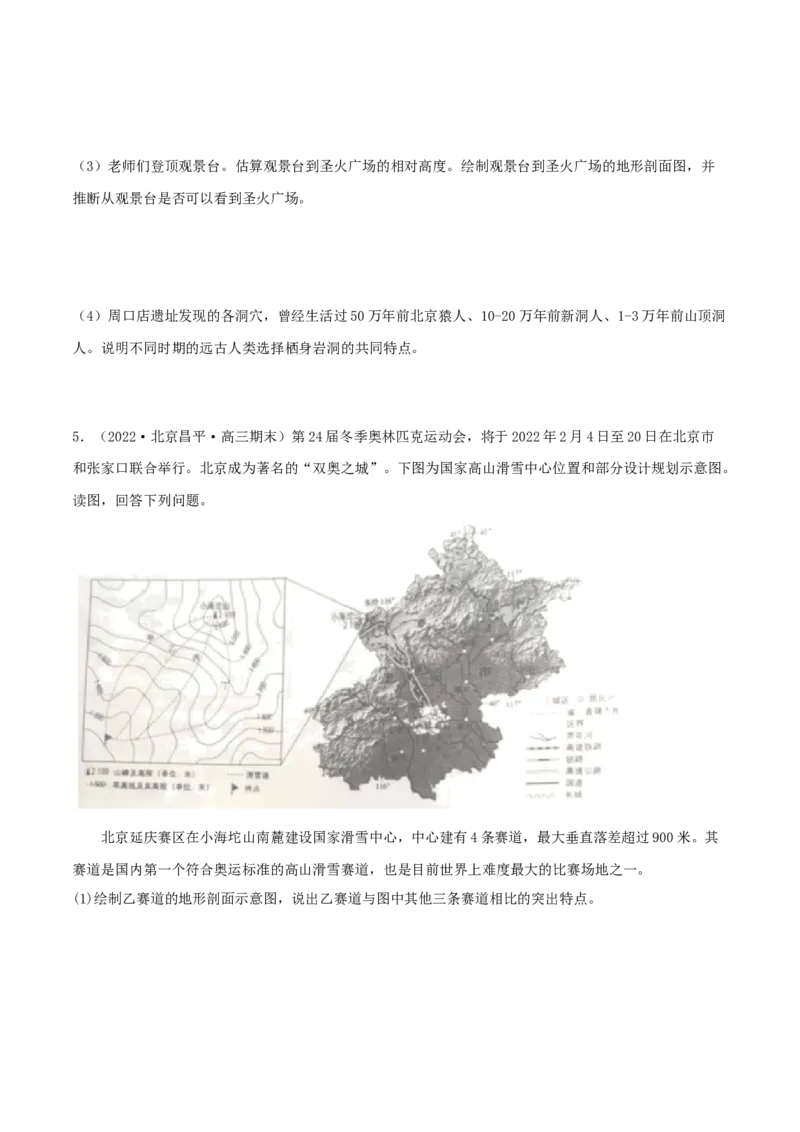

和张家口联合举行。北京成为著名的“双奥之城”。下图为国家高山滑雪中心位置和部分设计规划示意图。
读图，回答下列问题。
北京延庆赛区在小海坨山南麓建设国家滑雪中心，中心建有4条赛道，最大垂直落差超过900米。其
赛道是国内第一个符合奥运标准的高山滑雪赛道，也是目前世界上难度最大的比赛场地之一。
(1)绘制乙赛道的地形剖面示意图，说出乙赛道与图中其他三条赛道相比的突出特点。小海坨山主峰位于北京市延庆区，海拔2199米。山顶平缓宽阔。山区常年平均气温比北京城区低
10℃以上，每年10月到次年5月会出现“海坨戴雪”的景观。山区物种繁多，属于典型的北温带山地森林
生态系统，2003年晋升为国家级自然保护区。
(2)分析国家高山滑雪中心选址延庆区小海坨山的自然原因。
(3)简述举办冬奥会对延庆区发展的有利影响。
(4)请结合国家滑雪中心的建设，为保护该区域生态环境提出合理的建议。
6．（2020·山东·模拟预测）阅读图文资料，完成下列要求。
材料一 某半岛地区等高线地形图

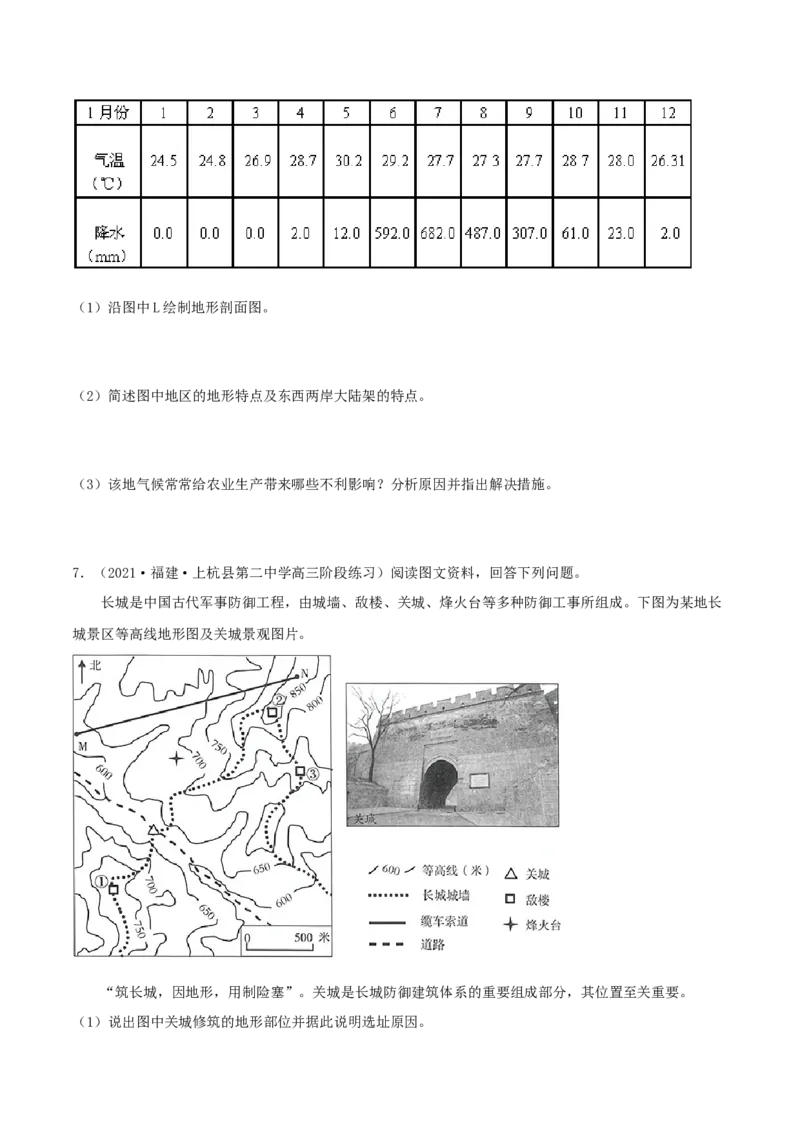

材料二 下表为材料一图中某地气候资料（1）沿图中L绘制地形剖面图。
（2）简述图中地区的地形特点及东西两岸大陆架的特点。
（3）该地气候常常给农业生产带来哪些不利影响？分析原因并指出解决措施。
7．（2021·福建·上杭县第二中学高三阶段练习）阅读图文资料，回答下列问题。
长城是中国古代军事防御工程，由城墙、敌楼、关城、烽火台等多种防御工事所组成。下图为某地长
城景区等高线地形图及关城景观图片。
“筑长城，因地形，用制险塞”。关城是长城防御建筑体系的重要组成部分，其位置至关重要。
（1）说出图中关城修筑的地形部位并据此说明选址原因。“登高望烽火，谁谓塞尘飞”。烽火台是古代用于点燃烟火传递消息的设施。
（2）说出图中不能眺望到烽火台的敌楼，并说明理由。
该地长城景区在M、N之间修建缆车索道，方便游客登临高峰并观赏风景。
（3）绘制MN沿线地形剖面图，并说出缆车索道上行方向的地形坡度变化。
8．（2020·北京朝阳·高三期中）阅读材料，回答下列各题。
2020年6月29日，位于川滇交界处金沙江干热河谷的乌东德水电站首批机组投产发电。该电站的水
坝坝高为270米，坝顶（甲处）海拔为988米，其弧长为326米。12台发电机组分别设置在水库的左右两
岸，图中乙和丙处为引水发电孔道，孔道连通山体内的电厂。该电站为我国第四大水电站。下图为乌东德
水电站所在地区示意图，由于保密的原因，水电站附近的等高线没有标出。
（1）绘制图中甲到丁的地形剖面图。（2）分别说出在图中甲处建设大坝而在乙处和丙处建发电设施的主要原因。
（3）简述该水电站的修建对乌东德库区干热河谷自然环境的的影响。
9．（2021·福建省龙岩第一中学高三阶段练习）阅读图文资料，回答下列问题。

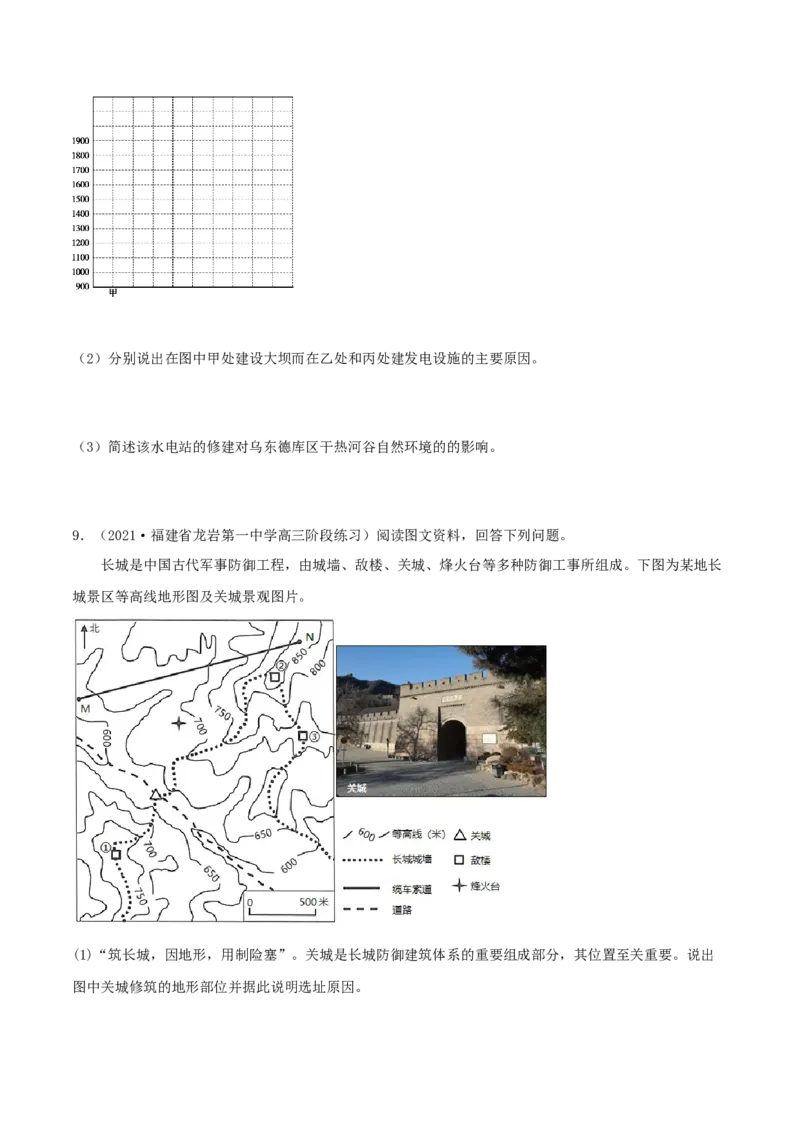

长城是中国古代军事防御工程，由城墙、敌楼、关城、烽火台等多种防御工事所组成。下图为某地长
城景区等高线地形图及关城景观图片。
(1)“筑长城，因地形，用制险塞”。关城是长城防御建筑体系的重要组成部分，其位置至关重要。说出
图中关城修筑的地形部位并据此说明选址原因。(2)该地长城景区在M、N之间修建缆车索道，方便游客登临高峰并观赏风景。绘制MN沿线地形剖面图，并
说出缆车索道上行方向的地形坡度变化。
10．（2022·全国·高三专题练习）阅读图文资料，完成下列要求。
材料一《天工开物》中记载了一种三千多年前的汲水工具——桔槔，它是在一根竖立的架子上加上一
根细长的杠杆，当中是支点，末端悬挂一个重物，前端悬挂水桶。一起一落，汲水可以省力。这种古老的
灌溉方式至今仍在我国某镇使用，当地人用桔槔汲水，水顺着沟渠流入田中，多余水分及时渗入地下回流
入井。

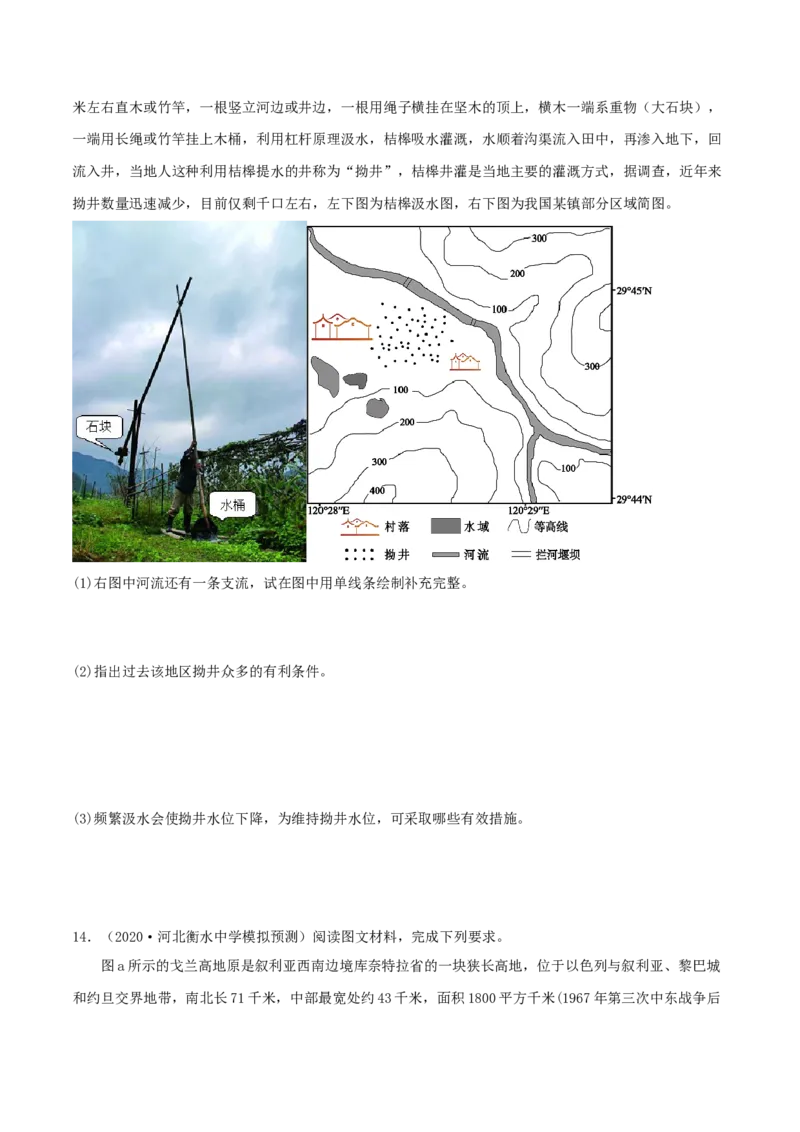

材料二桔槔汲水图（图甲）和该镇地形示意图（图乙）。
(1)绘制图乙所示区域沿29°45′N地形剖面图，并描述其地势特征。(2)分析当地使用桔槔汲水灌溉方式的主要原因。
(3)说出当地频繁使用桔槔汲水灌溉方式易造成的问题，并提出应对措施。
11．（2021·山东·高三专题练习）阅读图文材料，完成下列要求。
新安江流经安徽、浙江两省，流域内山地丘陵广布，1959年新安江水电站建成，形成一个面积573平
方千米的水库。某校师生在暑期研学活动中，通过实地考察和走访调查等方式对水库建成后当地的环境变

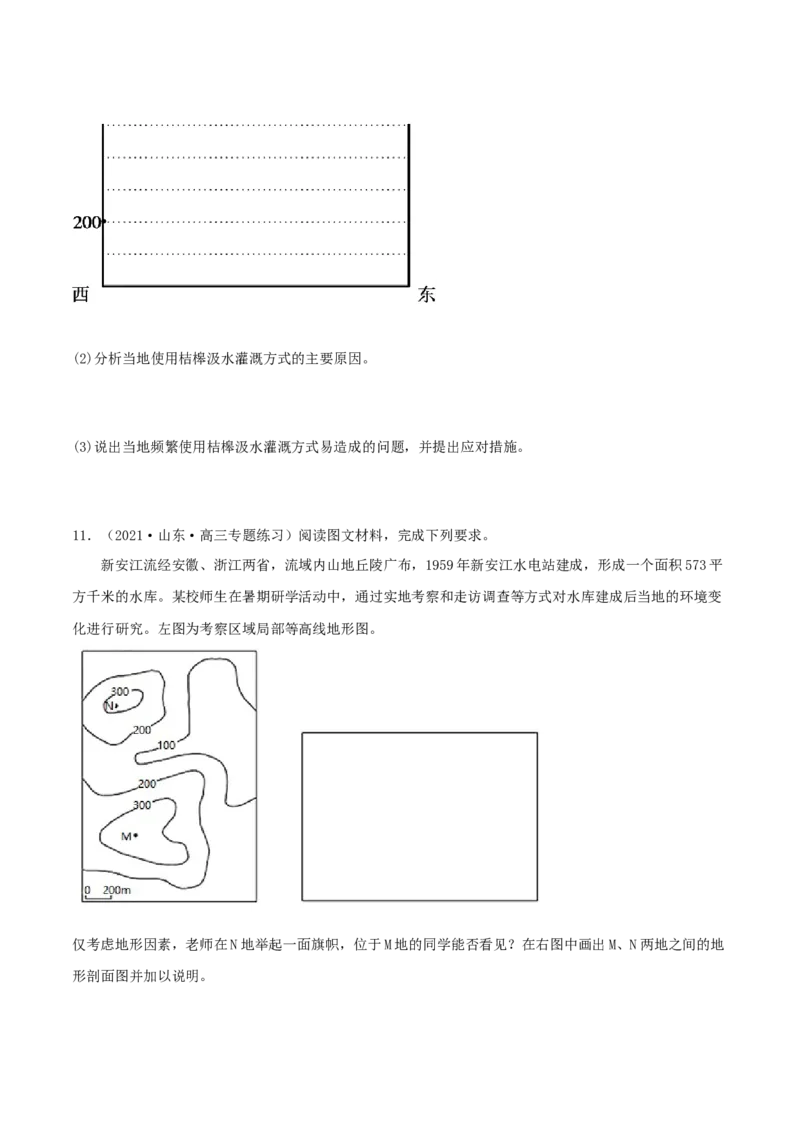

化进行研究。左图为考察区域局部等高线地形图。
仅考虑地形因素，老师在N地举起一面旗帜，位于M地的同学能否看见？在右图中画出M、N两地之间的地
形剖面图并加以说明。12.（2022·常熟一测）北京市某校学生到京郊进行地理实践活动。读图表资料，回答下列问题。(18 分)
活动一:村落交通状况考察。

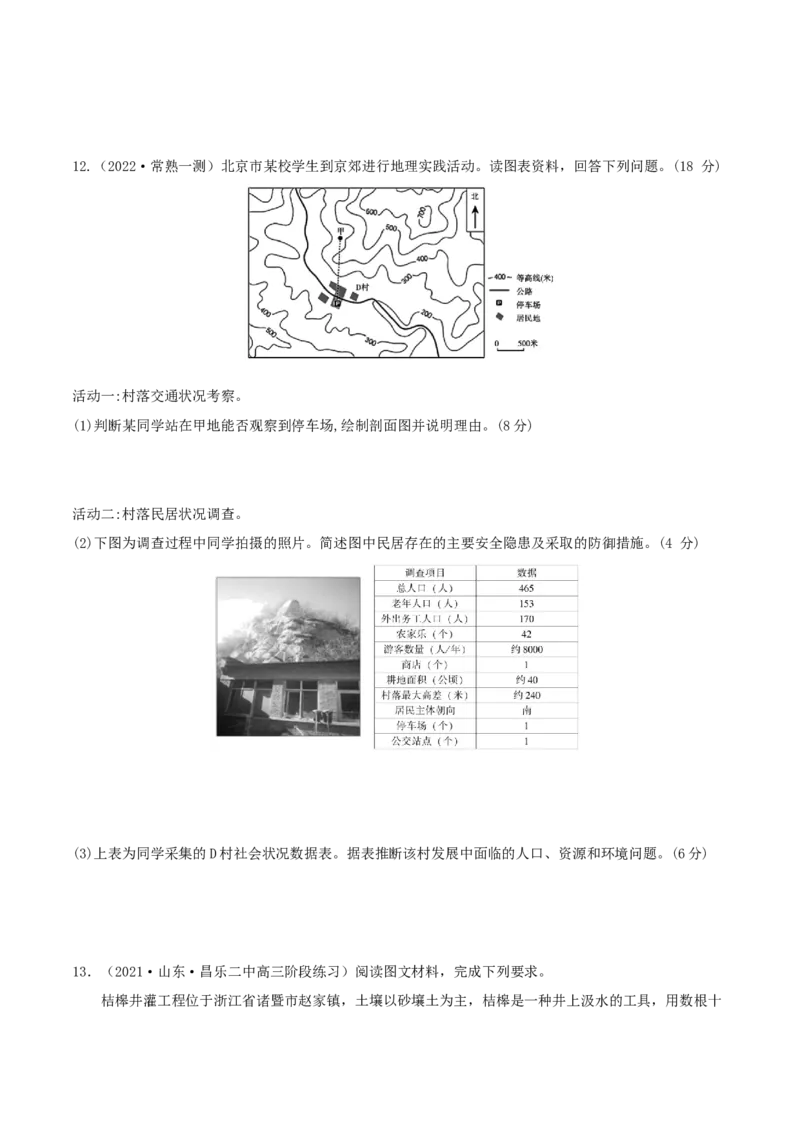

(1)判断某同学站在甲地能否观察到停车场,绘制剖面图并说明理由。(8分)
活动二:村落民居状况调查。
(2)下图为调查过程中同学拍摄的照片。简述图中民居存在的主要安全隐患及采取的防御措施。(4 分)
(3)上表为同学采集的D村社会状况数据表。据表推断该村发展中面临的人口、资源和环境问题。(6分)
13．（2021·山东·昌乐二中高三阶段练习）阅读图文材料，完成下列要求。
桔槔井灌工程位于浙江省诸暨市赵家镇，土壤以砂壤土为主，桔槔是一种井上汲水的工具，用数根十米左右直木或竹竿，一根竖立河边或井边，一根用绳子横挂在坚木的顶上，横木一端系重物（大石块），
一端用长绳或竹竿挂上木桶，利用杠杆原理汲水，桔槔吸水灌溉，水顺着沟渠流入田中，再渗入地下，回
流入井，当地人这种利用桔槔提水的井称为“拗井”，桔槔井灌是当地主要的灌溉方式，据调查，近年来
拗井数量迅速减少，目前仅剩千口左右，左下图为桔槔汲水图，右下图为我国某镇部分区域简图。
(1)右图中河流还有一条支流，试在图中用单线条绘制补充完整。
(2)指出过去该地区拗井众多的有利条件。
(3)频繁汲水会使拗井水位下降，为维持拗井水位，可采取哪些有效措施。
14．（2020·河北衡水中学模拟预测）阅读图文材料，完成下列要求。

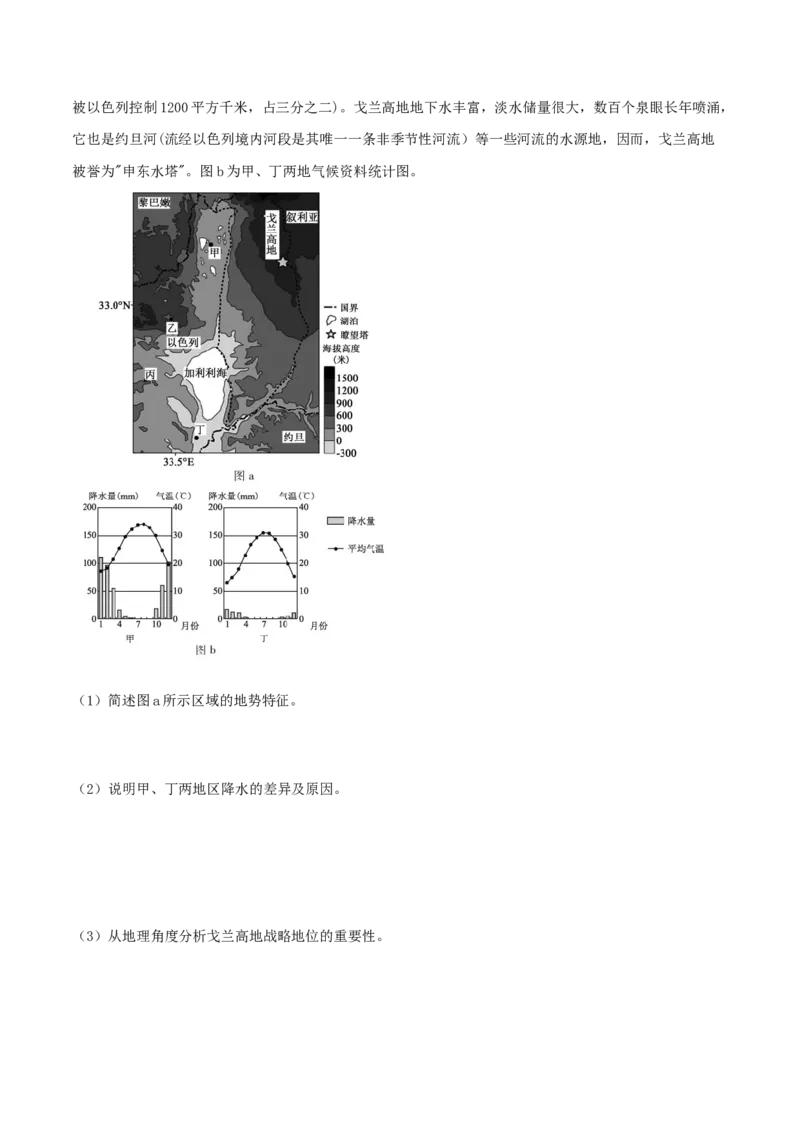

图a所示的戈兰高地原是叙利亚西南边境库奈特拉省的一块狭长高地，位于以色列与叙利亚、黎巴城
和约旦交界地带，南北长71千米，中部最宽处约43千米，面积1800平方千米(1967年第三次中东战争后被以色列控制1200平方千米，占三分之二)。戈兰高地地下水丰富，淡水储量很大，数百个泉眼长年喷涌，
它也是约旦河(流经以色列境内河段是其唯一一条非季节性河流）等一些河流的水源地，因而，戈兰高地
被誉为"申东水塔"。图b为甲、丁两地气候资料统计图。
（1）简述图a所示区域的地势特征。
（2）说明甲、丁两地区降水的差异及原因。
（3）从地理角度分析戈兰高地战略地位的重要性。（4）图中“☆”为军事瞭望塔，指出图中甲、乙、丙、丁四地中不能被直接观察的地点，并绘图说明理
由。
5．（2021·山东·昌乐二中高三阶段练习）阅读图文资料，完成下列要求。
淤地坝是指在水土流失地区沟道中，以拦泥淤地为目的而修建的坝，其拦泥淤成的地叫坝地，主要由
坡面上流失下来的表层土淤积而成。黄土高原最早的淤地坝文字记录出现在明万历年《汾西县志》：“涧
河沟渠下湿处，淤漫成地易于收萩高田，值旱可以抵租，向有勤民修筑”。

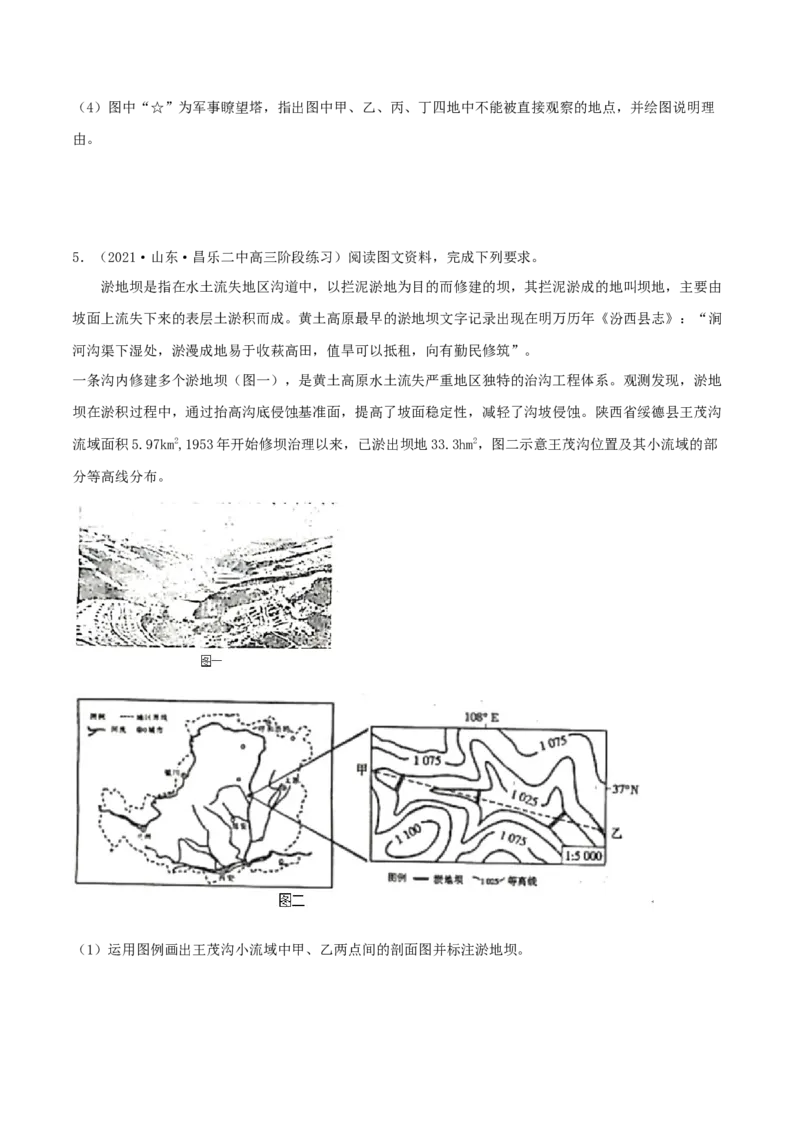

一条沟内修建多个淤地坝（图一），是黄土高原水土流失严重地区独特的治沟工程体系。观测发现，淤地
坝在淤积过程中，通过抬高沟底侵蚀基准面，提高了坡面稳定性，减轻了沟坡侵蚀。陕西省绥德县王茂沟
流域面积5.97km2,1953年开始修坝治理以来，已淤出坝地33.3hm2，图二示意王茂沟位置及其小流域的部
分等高线分布。

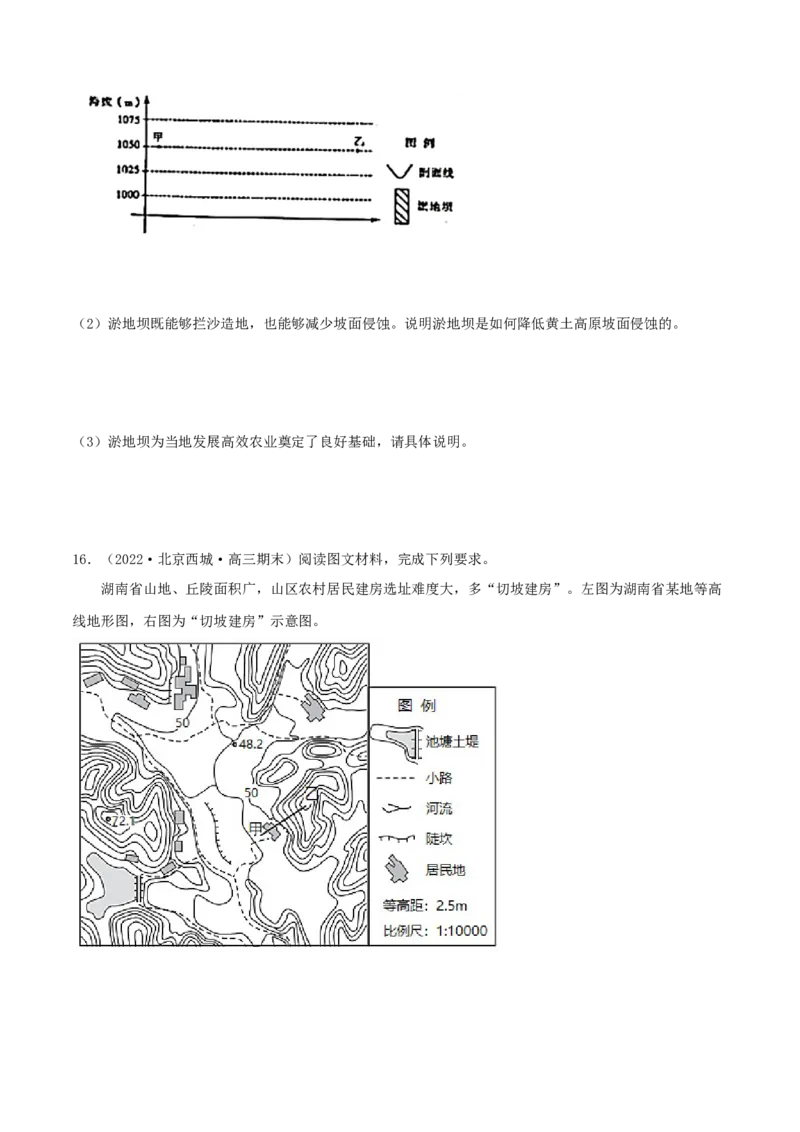

（1）运用图例画出王茂沟小流域中甲、乙两点间的剖面图并标注淤地坝。（2）淤地坝既能够拦沙造地，也能够减少坡面侵蚀。说明淤地坝是如何降低黄土高原坡面侵蚀的。
（3）淤地坝为当地发展高效农业奠定了良好基础，请具体说明。
16．（2022·北京西城·高三期末）阅读图文材料，完成下列要求。

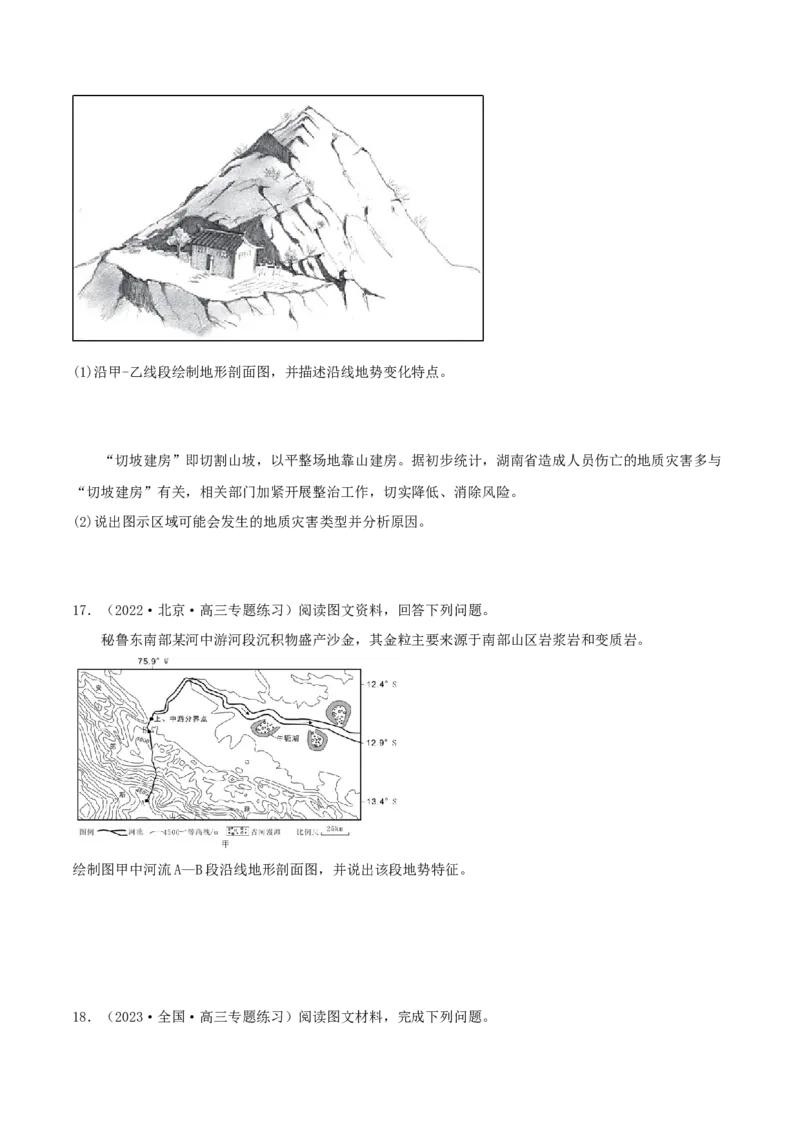

湖南省山地、丘陵面积广，山区农村居民建房选址难度大，多“切坡建房”。左图为湖南省某地等高
线地形图，右图为“切坡建房”示意图。(1)沿甲-乙线段绘制地形剖面图，并描述沿线地势变化特点。
“切坡建房”即切割山坡，以平整场地靠山建房。据初步统计，湖南省造成人员伤亡的地质灾害多与
“切坡建房”有关，相关部门加紧开展整治工作，切实降低、消除风险。
(2)说出图示区域可能会发生的地质灾害类型并分析原因。
17．（2022·北京·高三专题练习）阅读图文资料，回答下列问题。
秘鲁东南部某河中游河段沉积物盛产沙金，其金粒主要来源于南部山区岩浆岩和变质岩。
绘制图甲中河流A—B段沿线地形剖面图，并说出该段地势特征。
18．（2023·全国·高三专题练习）阅读图文材料，完成下列问题。福建省长乐市宽阔低平的滨海平原上，因独特地理位置使得多种因素相互作用，形成了面积约80km2
的海岸沙丘，它自闽江入海口向南绵延约50km，大致呈条带状平行海岸线分布。这里也是福建省三大风沙
活动区之一，一年中东北风盛行，历史上的周期性气候变化影响该地风沙活动强弱。
层理构造是指沉积物沉积时，由于地质作用的差异而显示出的层状现象。研究层理构造有助于认识地层的

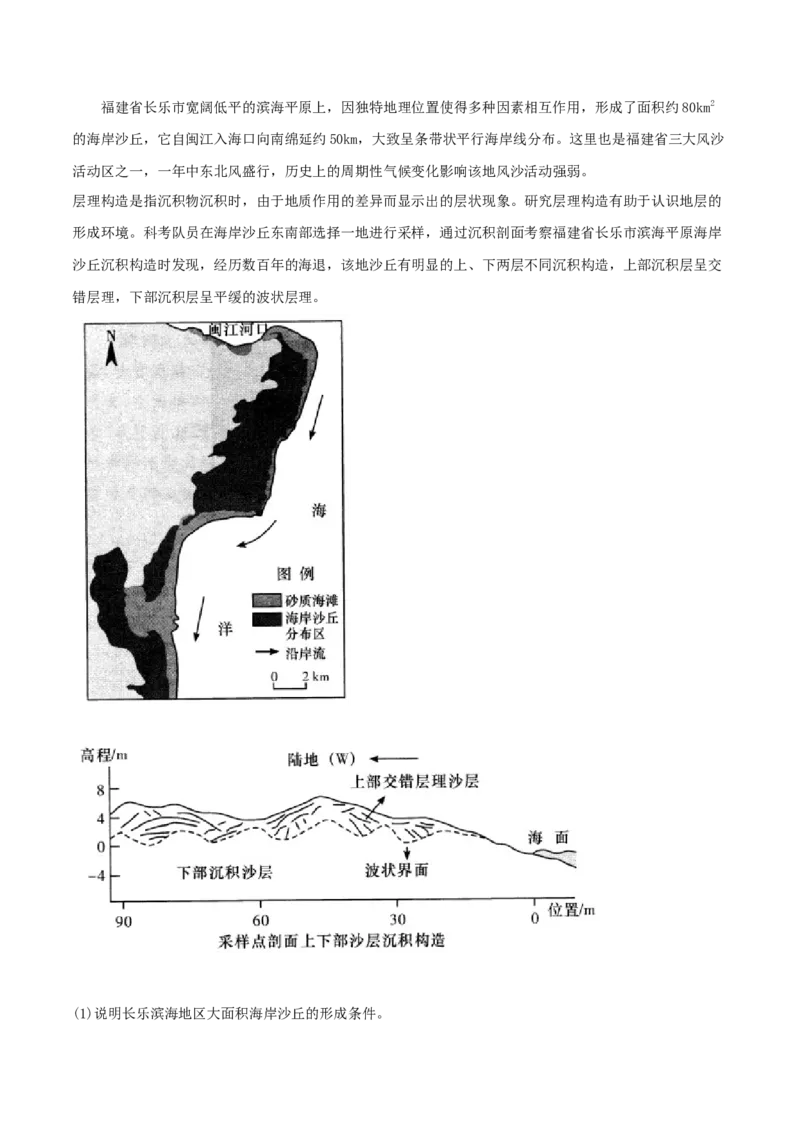

形成环境。科考队员在海岸沙丘东南部选择一地进行采样，通过沉积剖面考察福建省长乐市滨海平原海岸
沙丘沉积构造时发现，经历数百年的海退，该地沙丘有明显的上、下两层不同沉积构造，上部沉积层呈交
错层理，下部沉积层呈平缓的波状层理。
(1)说明长乐滨海地区大面积海岸沙丘的形成条件。(2)指出要绘制出右图采样点沙丘剖面图，在采样点考察中需要测量的信息。
(3)近年来，海岸沙丘呈现逐渐向陆地移动的趋势。为防治该地风沙对耕地的危害，请提出合理化建议。
