4.2 桥梁梁部施工
（9）挂篮前移时，纵向预应力筋必须张拉完成(防止刚度不够、防止倾覆)。
（10）当采用夹片式锚具时，钢绞线的张拉方法为：
0→初始应力（终张拉控制应力的10%~20%，作用为消除钢绞线松弛，测钢绞线伸长值并做标记，测工具锚夹片
外露量）→张拉控制应力（各期规定值，测钢绞线伸长值，测工具锚夹片外露量）→静停5min，校核到张拉控
制应力→主油缸回油锚固（油压回零，测总回缩量测工作锚夹片外露量）→副油缸供油卸千斤顶。
静停 5 分钟可以让预应力筋内部的应力分布更加均匀，使应力达到稳定状态，避免因应力波动导致的预应力损
失。

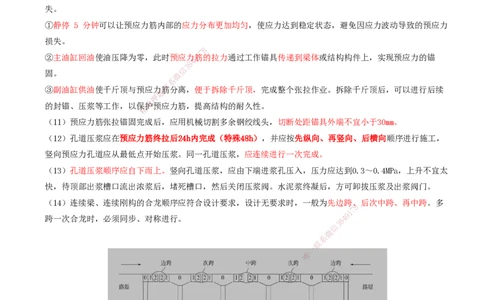

①静停 5 分钟可以让预应力筋内部的应力分布更加均匀，使应力达到稳定状态，避免因应力波动导致的预应力
损失。
8
7
②主油缸回油使油压降为零，此时预应力9 1筋的拉力通过工作锚具传递到梁体或结构构件上，实现预应力的锚
4
8
3
信
固。 微
系
联
③副油缸供油使千斤顶与预应力题筋分离，便于拆除千斤顶，完成整个张拉作业。拆除千斤顶后，可以进行后续
押
准
的封锚、压浆等工作，以保护预应力筋，提高结构的耐久性。
精
（11）预应力筋张拉锚固完成后，应用机械切割多余钢绞线头，切断处距锚具外端不宜小于30mm。
（12）孔道压浆应在预应力筋终拉后24h内完成（特殊48h），并应按先纵向、再竖向、后横向顺序进行施工，
竖向预应力孔道应从最低点开始压浆。同一孔道压浆，应连续进行一次完成。
（13）孔道压浆顺序应自下而上。竖向孔道压浆，应由下端进浆孔压入，压力应达到0.3～0.4MPa，上升不宜太
快，待顶部出浆槽口流出浓浆后，堵死槽口，然后关闭压浆阀。水泥浆终凝后，方可卸拔压浆及出浆阀门。
（14）连续梁、连续刚构的合龙顺序应符合设计要求，设计无要求时，一般为先边跨、后次中跨、再中跨。多
8
7
1
9
跨一次合龙时，必须同步、对称进行。 8 4
3
信
微
系
联
一
唯
（15）连续梁、连续刚构合龙施工除应符合设计要求外，还应符合以下规定：
① 合龙口宜在一天中梁体温度最低时进行临时锁定，锁定措施应可靠，应能保证合龙段混凝土强度及弹性模量
达到100%设计值及混凝土龄期不小于5d，进行预应力张拉时混凝土不开裂。锁定后应尽快浇筑合龙段混凝土，
并使混凝土浇筑后温度开始缓慢上升为宜。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
②为防止温度降低时两端梁体对合龙段新浇 筑混凝土产生拉力，需临时张拉纵向预应力筋。
8
7
1
9

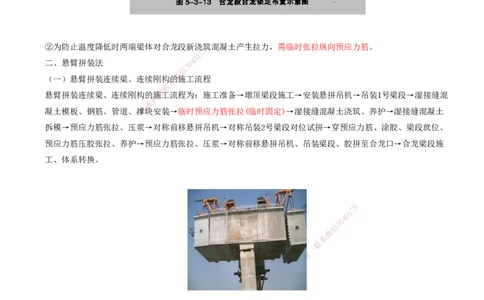

二、悬臂拼装法 8 4
3
信
微
（一）悬臂拼装连续梁、连续刚构系的施工流程
联
题
悬臂拼装连续梁、连续刚构的施工流程为：施工准备→墩顶梁段施工→安装悬拼吊机→吊装1号梁段→湿接缝混
押
准
精
凝土模板、钢筋、管道、撑块安装→临时预应力筋张拉(临时固定)→湿接缝混凝土浇筑、养护→湿接缝混凝土
拆模→预应力筋张拉、压浆→ 对称前移悬拼吊机→对称吊装2号梁段对位试拼→穿预应力筋、涂胶、梁段就位、
预应力筋压胶张拉、养护→预应力筋 张拉、压浆→对称前移悬拼吊机、吊装梁段、胶拼至合龙口→合龙梁段施
工、体系转换。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（二）悬臂拼装连续梁、连续刚构的施工要点
1.使用梁上悬臂吊机施工时，吊机重量应符合设计要求，悬臂吊机走行及悬拼施工时的抗倾覆稳定系数不得小
于 1.5。
2.吊装设备使用前，应做性能试验和吊装试验。经过调试、检测、试运转检查和按设计荷载的60%、100%及125%
分别进行吊重试验，符合设计要求方可进行吊装施工。
（3）预制梁段吊运作业施工要求：
①梁段起吊前混凝土强度应达到设计要求，当设计无要求时，混凝土强度应达到设计强度的75%以上，方可吊出
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
预制场地。
②梁段起吊前，必须使梁底与台座或底模及相邻梁段相脱离。
③梁段起吊前应先检查吊架、吊具及起升系统等是否处于最佳状态，待检查无误后，缓缓启动卷扬机，待箱梁
底面离开运梁平车顶面5～10cm时停止起吊，检查预制箱梁是否呈水平状态或吊架各部位是否正常，待检查无误
后，重新启动卷扬机，正式起吊就位。
④梁段起吊时，吊钩和吊绳应保持垂直，不得斜吊，吊具与吊点的连接应保证4个点均匀受力，防止梁体受扭。

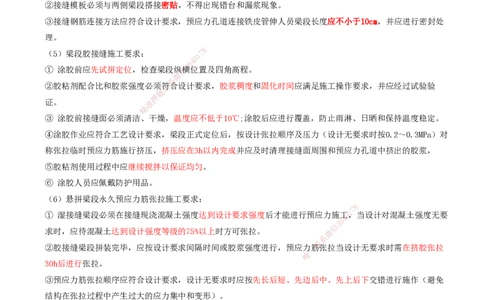

（4）梁段湿接缝施工要求:
① 梁段接缝面应提前进行凿毛、清理，并应在混凝土浇筑前充分浸湿。
②接缝模板必须与两侧梁段搭接密贴，不得出现错台和漏浆现象。
③接缝钢筋连接方法应符合设计要求，预应力孔道连接铁皮管伸人员梁段长度应不小于10cm，并应进行密封处
理。
8
（5）梁段胶接缝施工要求： 1 7
9
4
8
3
① 涂胶前应先试拼定位，检查梁段纵信横位置及四角高程。
微
系
②胶粘剂配合比和胶浆强度必须联符合设计要求，胶浆稠度和固化时间应满足施工操作要求，并应经过试验验
题
押
证。 准
精
③ 涂胶前接缝面必须清洁、 干燥，温度应不低于10℃;涂胶后应进行覆盖，防止雨淋、日晒和保持温度稳定。
④涂胶作业应符合工艺设计要求，梁段正式定位后，按设计张拉顺序及压力（设计无要求时按0.2～0.3MPa）对
称张拉临时预应力筋施行挤压，挤压应 在3h以内完成并应及时清理接缝面周围和预应力孔道中挤出的胶浆，
⑤胶粘剂使用过程中应继续搅拌以保证均 匀。
⑥ 涂胶人员应佩戴防护用品。
（6）悬拼梁段永久预应力筋张拉施工要求：
8
① 湿接缝梁段必须在接缝现浇混凝土强度达到设计要 求强度后才能进行预应力施工9 1，
7
当设计对混凝土强度无要
8
4
信
3
求时，应待混凝土达到设计强度等级的75%以上时方可张拉。 微
系
②胶接缝梁段拼装完毕，应按设计要求间隔时间或胶浆强度进行 ，预应力一筋
联
张拉当设计无要求时需在挤胶张拉
唯
30h后进行张拉。
③预应力筋张拉顺序应符合设计要求，设计无要求时应按先长后短、先边后中、先上后下交错进行施作（避免
结构在张拉过程中产生过大的应力集中和变形）。
④预应力筋张拉应注意气温和气象的变化，当气温在0℃以下、风力在5级以上时，不宜进行预应力筋张拉。
先长后短：长束预应力筋张拉时引起的弹性压缩量较大，先张拉可减少短束张拉时的应力损失。
先边后中：从截面边缘向中心对称张拉，平衡截面应力，防止因单侧张拉导致翼缘开裂。
先上后下：上层预应力筋张拉产生的起拱可部分抵消下层张拉引起的下挠，优化结构线形。
三、顶推法（等截面）
连续梁顶推法施工通常适用于40～60m跨度的预应力连续梁，顶推法施工需在跨中位置设置临时支墩，梁体制造
长度应考虑预应力混凝土的弹性压缩、收缩、徐变的影响。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
顶推法施工连续梁施工流程为：施工准备→台座施工→安装前导梁、浇筑第一段梁→安装墩顶滑道、顶推设备
→顶推第一段梁到施工设计位置→浇筑第二段及以后的中间梁段→顶推至施工设计位置→安装后导梁、浇筑最
后一段梁→将梁体顶推至设计位置→拆除前后导梁及顶推设备→预应力筋安装、张拉，孔道压浆，拆除临时预
应力筋→拆除墩顶滑道、安装支座落梁就位。
导梁作用：增强纵向稳定性、优化梁体受力状态、辅助顶推作业
8
7
1
9
4
8
3
信
微
系
联

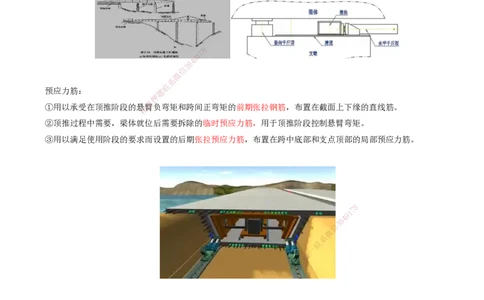

预应力筋： 题
押
准
①用以承受在顶推阶段的悬精臂负弯矩和跨间正弯矩的前期张拉钢筋，布置在截面上下缘的直线筋。
②顶推过程中需要，梁体就位 后需要拆除的临时预应力筋，用于顶推阶段控制悬臂弯矩。
③用以满足使用阶段的要求而设置 的后期张拉预应力筋，布置在跨中底部和支点顶部的局部预应力筋。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（一）顶推法施工预应力混凝土连续梁施工要点
1.预制梁段长度除应符合设计要求外，尚应考虑预应力混凝土的弹性压缩、收缩及徐变影响适当加长，并应在
制作过程中根据顶推法施工梁长变化情况及时进行调整确保支座位置符合设计要求。
2.预制梁段的端面尺寸、垂直度和底面平整度必须严格控制，梁段接缝面的预应力孔道相错量不应大于2mm。相
邻梁段应密接浇筑，后浇梁段成孔胶管伸入已成梁段内长度不应小于 30cm，金属波纹管成孔时搭接长度不应小
于10cm，并应采用密封措施防止漏浆堵塞孔道。
3.顶推梁段和顶推阶段的预应力筋应按设计要求张拉、压浆，但需要拆除的临时预应力筋张拉后不应压浆。
4.梁段开始顶推前应具备的条件：
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
①顶推阶段的预应力筋全部张拉完成。
②对顶推设备技术状态和滑道、导向及纠偏装置、导梁设置情况进行全面检查并全部符合顶推工艺设计要求。
③施工人员全部就位并联络畅通。
5.顶推法施工要求:
①顶推设备应经检验合格，顶推千斤顶的顶推力不小于计算顶推力的2倍。
②顶推过程中桥墩台的纵向位移不得大于设计允许值。
③顶升桥梁的起顶反力值不得大于计算反力值的1.1倍，顶升高度不得大于设计要求值，设计无要求时一次最大
顶升高度不应大于5mm。
6.顶起梁体过程中，当千斤顶行程及油压达到预计数值而梁体未上升时，不可继续加压，应适当等待观察。起
顶的反力不应大于容许反力的10%，顶起高度不宜大于5mm。
四、转体法施工连续梁、连续刚构
8
桥梁转体施工是指将桥梁结构在非设计轴1线7位置制作（浇筑或拼接）成形后，通过转体就位的一种施工方法 。
9
4
8
3
预应力混凝土连续梁转体分为墩顶转信体、墩底转体，连续刚构转体为墩底转体。
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
唯
一
连续梁、连续刚构转体施工流程为：施工准备→设备安装、调试→试转→转体→定位、临时锁定（测量监控）
→封固转盘→梁段合龙。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
转体系统主要由上转盘、下转盘、转轴、转体滑道、辅助支腿、转体牵引索及动力系统组成。
平转接近设计位置1m时降低平转速度，距设 计位置0.5m时采用点动牵引法就位。
8
7
1
9
8
4
3
信
微
系
联
题
押
准
精
4.2.3 钢桁梁施工 8
1
7
9
钢梁的主要施工方法有：拖拉法、悬拼法和浮运法。
信
3 8
4
微
系
联
一
唯
一、施工机具的配置
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（一）装卸用机械
主要包括各种规格、性能的汽车起重机、轮胎起重机、履带起重机、轨道起重机、龙门起重机、塔式起重机
等。
（二）拼装用起重机
对于地面膺架拼装，可选用自行式起重机、轨道起重机、龙门起重机等。
悬臂拼装，可选用DK型双臂拼梁起重机、东风型拼梁起重机、浮船起重机或缆索起重机。
（三）顶升及水平顶推机械
常用的设备主要有各种规格的螺旋千斤顶、油压千斤顶、分离式油压千斤顶、长行程千斤顶、穿心式千斤顶及
扁形千斤顶等。
（四）卷扬机具
各种型号的卷扬机、滑车。
8
（五）运输及其他机具 1 7
9
4
8
3
在工地倒运或送往梁上的简易工具，信一般采用茨尼小车(短距离)、专用运梁台车、铁路平车或载重汽车等。其
微
系
他机具包括工地供电、供水、供联风、现场栓焊、喷砂、 涂装枕木刻槽等附属机械。
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
