2.2 传输系统及核心网测试
3、合波器OMU测试
⚫
插入损耗及偏差
⚫
极化相关损耗
4、分波器ODU测试
◼
插入损耗及偏差
◼
极化相关损耗
◼
信道隔离度◼
信道隔离度
5、光纤放大器OA测试
◼
OA输入/输出功率范围
◼
OA噪声系数
6、光监控信道OSC测试
◼
光监控信道光功率◼
光监控信道工作波长及偏差
下列仪表中，不能用于光接收灵敏度和最小过载光功率测试的是（ ）。
A.OTDR
B.光功率计
C.传输分析仪
D.光可变衰减器
答案：A
需要使用光谱分析仪的测试项目有（ ）。
A.发送信号波形
B.输入抖动容限
C.最小边模抑制比
D.信道隔离度
E.最大-20dB带宽
答案：CDE
某波分设备的测试连接图如下图所示，则该连接图可测试的项目有（ ）。
A.中心频率
B.发送信号波形
C.最大-20dB带宽
D.抖动转移特性
E.最小边模抑制比
答案：ACE【背景资料】某市新建了一座通信机房大楼，建设单位将与通信干线相关的项目发包给某通信工程公司，主要
施工内容包括：新建2km通信管道、传输机房走线架安装和一个80×100G波分复用系OADM站设备搬迁。
工程设计规定：80波工作波道的波长范围为1529.16nm~1560.61nm。在设备搬迁安装完成后，施工人员在光线
路测试口对所有通道进行了中心波长测试，其中最小值为1510.55nm。
【问题】
(1)波长值1510. 55mm是否合格?
(2)写出波长最小值的波道名称，线路码型和主要测试项目。
答案：
1. 波长值1510.55nm合格。
原因： WDM中光监控信道的优先选用的波长为1510+10nm。
2. 波长最小值的波道名称为：光监控OSC信道。
线路码型：信号翻转码CMI
主要测试项目：光监控信道光功率、光监控信道工作波长及偏差。
◼

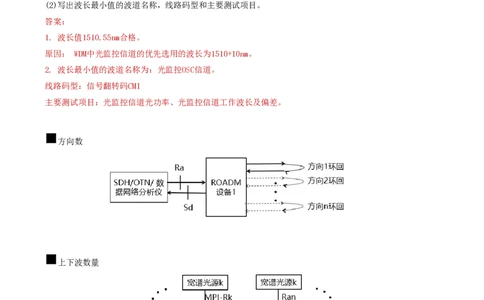

方向数
◼
上下波数量
◼
波长选择开关（WSS）工作波长范围/WSS通道间隔◼
客户信号映射测试
◼
ODUK复用功能
7、波分复用系统级测试
紧前工作：波分复用设备单机（网元级）测试
紧后工作：信噪比优化
MPI-Rm/Rm点总输入光功率、MPI-Rm/Rm点每通道光信噪比、系统中心波长及偏差、系
DWDM波分复用系统
统输出抖动、系统误码测试、网管功能验证误码率/丢包率测试、系统输出抖动、MPI-Rm/Rm点总输入光功率、MPI-Rm/Rm点每通道
光信噪比、系统中心波长及偏差、可重构的本地波长通道上下路功能、可重构的线路
OTN系统 方向间波长通道调度功能、波长无关上下路功能、方向无关上下路功能、本地波长无
竞争等功能验证测试、网管功能验证、保护倒换测试、控制平面功能验证、网管功能
验证
◼
MPI-Rm点总输入光功率
◼
MPI-Rm/Rm光信噪比测试
◼
波分复用系统中心波长及偏差
◼
系统输出抖动测试
◼
DWDM波分复用系统误码测试
◼
OTN系统误码率/丢包率测试
◼
以太网链路测试
◼
可重构的本地波长通道上下路功能OTN系统误码率/丢包率测试
波分复用工程测试顺序正确的是（ ）。
A.输入抖动容限、光信噪比、系统误码
B.系统输出抖动、系统误码、光信噪比
C.光信噪比、输入抖动容限、输出抖动
D.输入抖动容限，系统输出抖动、抖动转移特性
答案：A
在ROADM功能测试中，光谱分析仪可以测试的指标有（ ）。
A.方向数
B.上下波数量
C.WSS工作波长范围
D.WSS通道间隔
E.最大-20dB带宽
答案：BCD
2.2.3 核心网设备的测试
（1）LTE系统检查测试
核心网设备加电后，主要进行以下系统检查项目：
①系统应具备上电、重启、备份转存、数据库备份等功能；
②设备板卡配置、软硬件版本应满足设计要求；
③局数据配置应正确；
④系统应具备日常维护、诊断测试、远程维护、日志等功能；
⑤系统应具备声光告警、系统资源告警、设备连接告警、网络连接告警、外部告警功能。
（2）LTE工程初验测试项目
初验的内容应包括核心网功能测试、业务测试、性能测试、网管测试、系统安全测试及可靠性测试，测试结果应满足设计文件及工程技术规范书的要求。
（1）5G系统检查测试
对各网元通电测试前的检查，应包括如下内容：
（1）机房交直流电源电压应满足工程设计文件的要求，一般在电源分配架输入端测量主电源电压进行确认；
（2）设备通电前，应对下列内容进行检查：
①设备应完好无损
②插板类型、数量、安装位置与设计相符
③设备的各种选择开关应置于指定位置上
④设备的供电电源线、熔丝/空开等规格应符合工程设计要求
⑤设备应从接地汇集排引入保护接地。接地导线截面积应满足设计要求。
⑥设备机架及线缆标识准确、清晰、完整、齐全。设备内部的电源布线接线处牢固、正确。使用交流电源的设
备和使用直流电源的设备不得安装在同一机架内。
下列不属于LTE核心网设备加电后系统检查的是（ ）。
A.设备板卡配置检查
B.声光告警
C.电源电压检查
D.远程维护功能
答案：C
学习总结
重点 DWDM/OTN设备测试
知识
难点 均难
重要度 ★★★★★
