专题十六 图形实操-消防技术
案例一

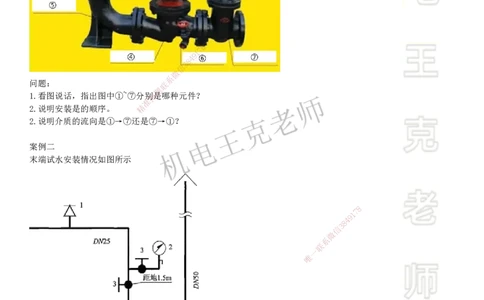

消防水泵接合器设置如图所示
8
7
1
9
4
8
3
信
微
系
问题： 联
题
1.看图说话，指出图中①~⑦分别押是哪种元件？
准
2.说明安装是的顺序。 精
2.说明介质的流向是①→⑦还是⑦→①？
案例二
末端试水安装情况如图所示
8
7
1
9
4
8
3
信
微
系
联
一
唯
1-最不利点喷头；
2-压力表组；
3-球阀；
4-排水管
问题：
1.末端试水装置安装存在哪些质量问题？并说明理由。
1/8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
2.自动喷水灭火系统调试工作包括哪些内容？
3.消防水泵调试的目的是什么？

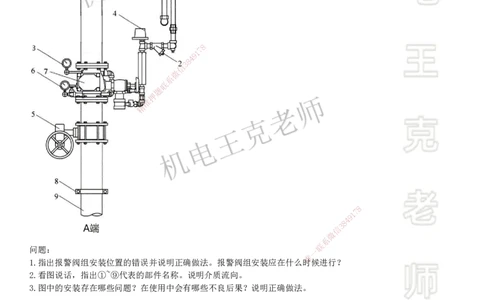

案例三
报警阀组安装位置距室内地面高度为1m；两侧与墙的距离0.3m；正面与墙的距离0.5m；报警阀组凸出部位之间的
距离0.3m。
其他情况如图所示
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
问题： 一
联
唯
1.指出报警阀组安装位置的错误并说明正确做法。报警阀组安装应在什 么 时候进行？
2.看图说话，指出①~⑨代表的部件名称。说明介质流向。
3.图中的安装存在哪些问题？在使用中会有哪些不良后果？说明正确做法。
案例四
A公司承接一地下停车库的机电安装工程，工程内容包括：给排水、建筑电气、消防工程等。经建设单位同意，A
公司将消防工程分包给了B公司，并对B公司在资质条件、人员配备方面进行了考核和管理。
自动喷水灭火系统中的直立式喷洒头运到施工现场，经外观检查后，立即与消防管道同时进行了安装，直立式喷洒
头安装见图3，施工过程中被监理工程师叫停，要求整改。
2/8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
8
7
1
9
问题： 8 4
3
信
1.说明自动喷水灭火系统安装中被监理微工程师要求整改的原因。
系
联
题

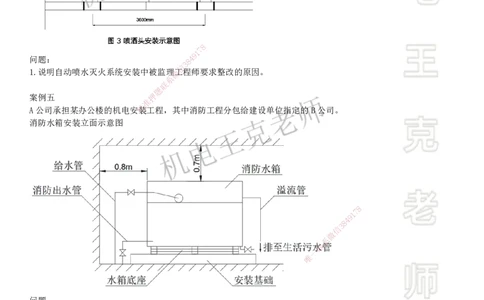

案例五 押
准
精
A公司承担某办公楼的机电安装工程，其中消防工程分包给建设单位指定的B公司。
消防水箱安装立面示意图
8
1
7
9
8
4
信
3
微
系
联
一
唯
问题：
1.看图找错，写出图中存在的错误及正确的做法。
案例六
火灾探测器安装情况如图
3/8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
问题： 8
7
1
9
1.看图找错，找出施工单位做法错误之处，8 4并说明正确做法。
3
信
2.可燃气体探测器安装时，安装位置的微确定依据是什么？
系
3.对于点型火焰探测器和图像型火灾联探测器，安装位置有什么要求？
题
押
准
精

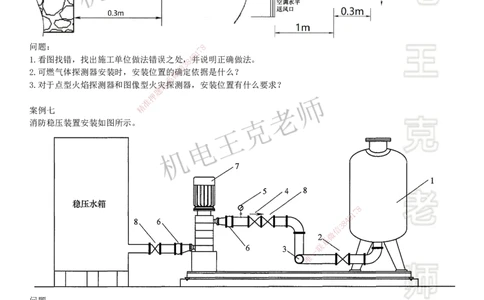

案例七
消防稳压装置安装如图所示。
8
1
7
9
8
4
信
3
微
系
联
一
唯
问题：
1.看图说话，指出图中1~8分别代表的部件名称。
案例八
某安装公司承担某市博物馆机电安装工程总承包施工，该工程建筑面积3.2万m2，施工内容包括：给排水、电气、
通风空调、消防、建筑智能化工程，工程于2025年8月开工，2026年7月竣工，计划总费用5100万元。
事件1：监理工程师检查博物馆室内消火栓灭火系统时，发现消火栓的栓口朝内；栓口中心距地面1.5m并安装在门
轴侧。其他情况如图所示。监理随即提出质疑要求整改。
4/8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
事件2：自动喷水灭火系统中的直立式喷洒头运到施工现场，经
外观检查后，立即与消防管道同时进行了安装。施工过程中被监
理工程师叫停，要求整改。B公司整改后，对自动喷水灭火系统
进行通水调试，调试项目包括水源测试、报警阀调试、联动试验，
在验收时被监理工程师要求补充调试项目。
事件3：消防工程按规定完工后，建设单位立即向消防设计审查
验收主管部门报送了工程竣工验收报告，申请备案，遭到拒绝。
随后，总承包公司向消防设计审查验收主管部门提出申请，要求
对竣工工程进行消防验收，再次遭到拒绝。
问题：
1.事件1中，说明1~12所代表的部件名称。
2.事件1中，找出室内消火栓灭火系统安装做法错误之处并说明
正确做法。室内消火栓灭火系统安装完成后应做哪些试验？
8 3.事件2中，说明自动喷水灭火系统安装中被监理工程师要求整
7
1
9
8 4 改的原因。
3
信
微 4.事件2中，自动喷水灭火系统的调试还应补充哪些项目?
系
联 5.事件3中，说明消防设计审查验收主管部门先后拒绝建设单位
题
押 和总承包单位的理由。该工程应当具备的消防验收的条件是什
准
精
么？申请消防验收时应当提供哪些资料？消防验收的程序是什
么？
案例九
排烟风机进场报验后，安装就位于屋顶的混凝 土基础上，风机与基础之间安装橡胶减震垫，设备与排烟风管之间采
用长度200mm的普通帆布短管连接(见图1)。监理 单位在验收过程汇总，发现排烟风机的上述做法不合格，要求施
工单位整改。
8
1
7
9
8
4
信
3
微
系
联
一
唯
问题：
1.指出图1屋顶防排烟风机安装的不合格项，应怎么纠正?
5/8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
案例一
参考答案：
1.①-接口；②-本体；③-安全阀；④-止回阀；⑤-连接管；⑥-放空管；⑦-控制阀
2.消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行安装。
即：①-②-⑤-④-③-⑥-⑦
3.介质流向是①→⑦
案例二
参考答案
1.末端试水装置安装存在的质量问题：
（1）末端试水装置缺少试水接头；
（2）末端试水装置的出水与排水管直接连接；
（3）排水总管的管径偏小。
理由：末端试水装置由试水阀、压力表以及试水8 接头组成；末端试水装置的出水，应取孔口出流方式排入排水管道，
7
1
9
排水立管宜设伸顶通气管，且管径不应小于8 475mm。
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
2.自动喷水灭火系统调试内容包括：水源测试、消防水泵调试、稳压泵调试、报警阀调试、排水设施调试、联动调
试。
3.消防水泵调试的目的是考核消防水泵的机械性能，检验消防水泵的制造、安装质量和设备性能等是否符合规范。
案例三
参考答案：
1.（1）①“报警阀组安装位置距室内地面高度为1m；两侧与墙的距离0.3m；正面与墙的距离0.5m；报警阀组凸出
部位之间的距离0.3m”错误。
②正确做法：报警阀组安装位置距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应
小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。
（2）报警阀组的安装应在供水管网试压、冲洗合格后进行。
2.（1）①-水力警铃。②-过滤器。③-压力表。④-压力开关。⑤-水源控制阀（信号蝶阀）。
⑥-压力表。⑦-报警阀。⑧-管卡。⑨-消防管道。
6/8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
（2）介质流向应从A端流向B端。
3.（1）问题1：报警阀下游侧缺少一个阀门（信号蝶阀）。
不良后果：报警阀无法拆卸检修。
正确做法：报警阀下游侧增加一个阀门（信号蝶阀）。
（2）问题2：辅助管路中缺少延迟器。
不良后果：当报警阀上下游侧水压不一致时容易导致水力警铃误报警。
正确做法：在辅助管路水力警铃前增加延迟器。
案例四
参考答案：
1.（1）直立式喷洒头经外观检查后，立即与消防管道同时进行了安装错误。
原因：还应在安装前进行密封性能试验，且喷头安装必须在系统试压、冲洗合格后进行。
（2）喷头到楼板间距200mm错误；
原因：喷头溅水盘与顶板的距离，不应小于758 mm，不应大于150mm。
7
1
9
（3）自动喷水灭火系统的管道横向安装没8 4有设置坡度错误。
3
信
原因：自动喷水灭火系统的管道横向安微装宜设2‰～5‰的坡度，且应坡向排水管。
系
联
题
案例五 押
准
精
参考答案：
1.①存在的错误：消防水箱至墙的 距离0.8m。
正确做法：消防水箱安装时，安装有管道的侧面，净距不小于1.0m。
②存在的错误：消防水箱顶板面至楼板的距离0.7m。
正确做法：设有人孔的水箱，顶板面与楼板 的净距不小于0.8m。
③存在的错误：消防水箱溢流管直接排至生活 污水管。
正确做法：消防水箱的溢流管不得与生活排水系统 直接连接，应采用间接排水方式。
8
案例六
1
7
9
参考答案：
信
3 8
4
1.（1）错误1：探测器至墙壁水平距离O.3m。 微
系
正确做法：探测器至墙壁、梁边的水平距离不应小于O.5m。 一
联
唯
（2）错误2：探测器至空调送风口的水平距离1m。
正确做法：探测器至空调送风口最近的水平距离不应小于1.5m。
（3）错误3：探测器至多孔送风顶棚孔口的水平距离0.3m。
正确做法：探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。
2.可燃气体探测器安装时，安装位置应根据探测气体密度确定。
3.对于点型火焰探测器和图像型火灾探测器，安装位置应保证其视场角覆盖探测区域，并应避免光源直接照射在探
测器的探测窗口。
案例七
参考答案：
1.1-稳压罐；2-蝶阀；3-消防出水总管；4-止回阀；5-压力表；6-软接头；7-稳压泵；8-闸阀。
案例八
参考答案：
7/8
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2025一建机电实务《案例专项突破班》，主讲人：王克
抖音号：王克老师；微信视频号：建造师王克；微信公众号：王克讲堂
王克老师带队督学群：每日督学打卡、带刷题带学带练、定期模考作业、随时答疑
1.1-消防软管卷盘；2-消火栓；3-管套；4-快速接口；5-水带；6-水枪；7-直流喷雾喷枪；8-消火栓箱；9-消防按
钮；10-水枪；11-水带卷盘；12-灭火器。
2.（1）①“消火栓的栓口朝内”，错误。
正确做法：消火栓的栓口应朝外。
②“栓口中心距地面1.5m并安装在门轴侧”，错误。
正确做法：栓口中心距地面1.1m并不应安装在门轴侧。
（2）室内消火栓安装完成后，应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射试验，达到设计
要求为合格。
3.（1）直立式喷洒头经外观检查后，立即与消防管道同时进行了安装错误；还应在安装前进行密封性能试验，且
喷头安装必须在系统试压、冲洗合格后进行。
4.自动喷水灭火系统的调试还应包括：消防水泵调试；稳压泵调试；排水设施调试。
5.（1）消防设计审查验收主管部门拒绝建设单位的理由是：建设方申请消防竣工验收备案不正确。博物馆面积为
3.2万m2大于2万m2，建筑面积大于2万m2的博物馆应当申请消防验收，建设单位必须向消防设计审查验收主管
部门申请验收，而不是备案。 8
7
1
9
（2）消防设计审查验收主管部门拒绝总承8 4包单位的理由是：应由建设单位向消防设计审查验收主管部门提出申请
3
信
消防验收并提供相关资料，而不是总承微包单位申请。
系
（3）消防验收的条件： 联
题
①完成工程消防设计和合同约定押的消防各项内容。
准
精
②有完整的工程消防技术档案和施工管理资料（含涉及消防的建筑材料、建筑构配件和设备的进场试验报告)。
③建设单位对工程涉及消防的各分 部分项工程验收合格；施工、设计、工程监理、技术服务等单位确认工程消防质
量符合有关标准。
④消防设施性能、系统功能联调联试等内容检测合格。
（4）建设单位申请消防验收应当提供下列 材料：
①消防验收申报表；
②工程竣工验收报告；
③涉及消防的建设工程竣工图纸。
8
（5）消防验收的程序：
1
7
9
①验收受理
信
3 8
4
②现场评定 微
系
③出具消防验收意见 一
联
唯
案例九
参考答案：
（1）“风机与基础之间安装橡胶减震垫” 不合格。
纠正：防排烟风机应设在混凝土或钢架基础上，且不应设置减振装置;若排烟系统与通风空调系统共用且需要设置
减振装置时，不应使用橡胶减振装置。
（2）“设备与排烟风管之间采用长度200mm的普通帆布短管连接”不合格。
纠正：防排烟系统的柔性短管必须采用不燃材料。当风机仅用于防烟、排烟时，不宜采用柔性连接。
（3）“排烟风机入口处没有安装排烟防火阀”不合格。
纠正：排烟风机入口处应设置排烟防火阀。
