装置图型实验方案的评价
1.常见气体发生装置
(1)固体+固体 气体
(2)固体(液体)+液体 气体
(3)固体+液体―→气体
2.常见气体收集装置
3.尾气处理装置
4.重要的定量实验装置(1)一定物质的量浓度溶液的配制
(2)酸碱中和滴定
(3)测量气体体积
(4)中和反应反应热测定

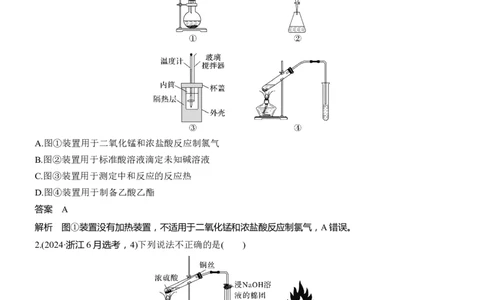

(5)化学反应速率的测定1.(2024·浙江1月选考，8)下列实验装置使用不正确的是( )
A.图①装置用于二氧化锰和浓盐酸反应制氯气
B.图②装置用于标准酸溶液滴定未知碱溶液
C.图③装置用于测定中和反应的反应热
D.图④装置用于制备乙酸乙酯
答案 A
解析 图①装置没有加热装置，不适用于二氧化锰和浓盐酸反应制氯气，A错误。
2.(2024·浙江6月选考，4)下列说法不正确的是( )
A.装置①可用于铜与浓硫酸反应并检验气态产物B.图②标识表示易燃类物质
C.装置③可用于制取并收集氨气
D.装置④可用于从碘水中萃取碘
答案 C
解析 装置③可用于制取NH ，但NH 的密度比空气小，应用向下排空气法进行收集，故C不正确。
3 3

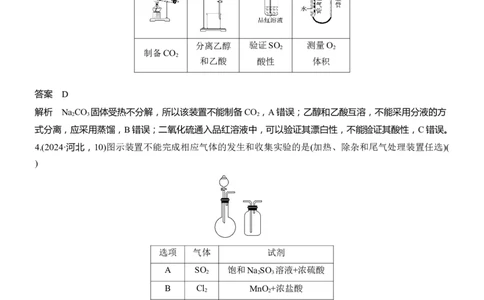

3.(2023·全国乙卷，9)下列装置可以用于相应实验的是( )
A B C D
分离乙醇 验证SO 测量O
2 2
制备CO
2
和乙酸 酸性 体积
答案 D
解析 Na CO 固体受热不分解，所以该装置不能制备CO ，A错误；乙醇和乙酸互溶，不能采用分液的方
2 3 2
式分离，应采用蒸馏，B错误；二氧化硫通入品红溶液中，可以验证其漂白性，不能验证其酸性，C错误。
4.(2024·河北，10)图示装置不能完成相应气体的发生和收集实验的是(加热、除杂和尾气处理装置任选)(
)
选项 气体 试剂
A SO 饱和Na SO 溶液+浓硫酸
2 2 3
B Cl MnO +浓盐酸
2 2
C NH 固体NH Cl+熟石灰
3 4
D CO 石灰石+稀盐酸
2
答案 C
解析 如图所示的气体发生装置为固液加热型或固液不加热型；气体收集装置，长进短出为向上排空气法，
短进长出为向下排空气法，装满水后短进长出为排水法。饱和Na SO 溶液和浓硫酸反应制SO ，采用固液
2 3 2
不加热发生装置，SO 密度比空气大，采用向上排空气法收集，A不符合题意；MnO 和浓盐酸加热反应制
2 2
Cl ，采用固液加热发生装置，Cl 密度比空气大，采用向上排空气法收集，B不符合题意；固体NH Cl与
2 2 4熟石灰加热制NH ，采用固固加热发生装置，NH 密度比空气小，采用向下排空气法收集，C符合题意；
3 3
石灰石(主要成分为CaCO )和稀盐酸反应制CO ，采用固液不加热发生装置，CO 密度比空气大，采用向上
3 2 2
排空气法收集，D不符合题意。
5.(2024·湖北，10)碱金属的液氨溶液含有的蓝色溶剂化电子[e(NH ) ]-是强还原剂。锂与液氨反应的装置
3 n
如图(夹持装置略)。下列说法错误的是( )
A.碱石灰有利于NH 逸出
3
B.锂片必须打磨出新鲜表面
C.干燥管中均可选用P O
2 5
D.双口烧瓶中发生的变化是Li+nNH ===Li++[e(NH ) ]-
3 3 n
答案 C
解析 本实验的目的是利用Li和液氨制备[e(NH ) ]-，发生反应：Li+nNH ===Li++[e(NH ) ]-。碱石灰可以吸
3 n 3 3 n
收浓氨水中的水分，同时在吸水过程中放出大量的热，使浓氨水受热分解产生氨气，A正确；锂片表面有
Li O，Li O会阻碍Li和液氨的接触，必须打磨出新鲜表面，B正确；第一个干燥管的目的是干燥氨气，
2 2
P O 为酸性干燥剂，能与氨气反应，所以第一个干燥管中不能用P O ，最后的球形干燥管中可装P O ，除
2 5 2 5 2 5
掉过量的氨气，同时防止空气中的水进入装置引起副反应，C错误。
题型突破练 [分值：50 分]
(选择题1~5题，每小题2分，6~13题，每小题5分，共50分)
1.(2024·湖南怀化二模)用下列实验装置进行相应实验，能达到实验目的的是( )
A.探究铁与水蒸气反应产生氢气 B.制备[Cu(NH ) ]SO ·H O晶体
3 4 4 2
C.证明淀粉发生了水解 D.铁制镀件上镀铜答案 B
解析 铁与水蒸气在加热条件下反应生成四氧化三铁和氢气，氢气具有可燃性，点燃肥皂泡可检验反应生
成氢气，实验中还需要点燃的火柴棒，故A错误；硫酸四氨合铜不溶于乙醇，倒入乙醇，溶液中析出
[Cu(NH ) ]SO ·H O晶体，故B正确；用银氨溶液检验淀粉是否发生水解时，应先加碱中和硫酸，故C错
3 4 4 2
误；铁制镀件上镀铜时，铜片应与直流电源的正极相连，作电镀池的阳极，故D错误。
2.(2024·天津统考二模)下列实验或操作方法正确的是( )
A.配制NaOH溶液 B.验证某NaCl固体样品中混有KCl
C.干燥和收集氨气 D.海带灼烧
答案 B
解析 配制一定物质的量浓度的溶液时，溶质要放在烧杯中溶解，不能直接放在容量瓶中溶解，A不正确；
收集氨气应利用向下排空气法，C错误；灼烧海带使用坩埚，坩埚应放在泥三角上，D错误。
3.(2024·天津河西二模)下列装置可以实现对应实验目的的是( )
A.验证吸氧腐蚀 B.制备Fe(OH) 胶体
3
C.制备NH D.测量NO 体积
3 2
答案 A解析 食盐水浸泡过的铁钉中Fe发生吸氧腐蚀消耗试管中的氧气，试管中压强减小，水沿导管上升，A正
确；制备Fe(OH) 胶体时，将FeCl 饱和溶液滴入沸水中，并煮沸至液体呈红褐色，B错误；NH Cl受热分
3 3 4
解生成NH 和HCl，NH 和HCl遇冷又反应生成NH Cl，无法用图示装置制备氨气，C错误；二氧化氮能
3 3 4
与水反应，不能用图示装置测量其体积，D错误。
4.(2024·山东潍坊二模)以下实验装置正确，且能达到实验目的的是( )
A.图1装置观察钠在空气中燃烧的现象
B.图2装置测定碘的浓度
C.图3装置探究温度对反应速率的影响
D.图4装置制备乙酸乙酯
答案 B
解析 观察钠在空气中燃烧的现象应该在坩埚上加热，不能用蒸发皿加热，A错误；亚硫酸钠为强碱弱酸
盐，溶液呈碱性，利用碱式滴定管滴定测定碘水中碘的浓度，能实现实验目的，B正确；探究温度对反应
速率的影响时其他条件应该相同，实验中除温度不同外，酸也不相同，无法确定是否为温度对速率的影响，
C错误；收集乙酸乙酯的导管不能伸入饱和碳酸钠溶液中，D错误。
5.(2024·广西统考二模)菠菜中富含铁元素，欲测定菠菜中铁元素含量，按如下流程进行实验，下述四步对
应操作错误的是( )
A.称量 B.灼烧 C.酸溶 D.过滤答案 B
解析 灼烧固体时应选用坩埚而不能用蒸发皿，故B错误。
6.(2023·沈阳三校高三联考)下列实验操作能够达到目的的是( )
A.石油的 B.比较MnO 和Fe O 对 C.测定中和反应的 D.进行酸碱
2 2 3
分馏 H O 的催化效果 反应热 中和滴定
2 2
答案 A
7.(2024·成都二模)下列装置或操作能达到实验目的的是( )
A.甲：除去Fe(OH) 胶体中的NaCl溶液
3
B.乙：利用牺牲阳极法来保护钢铁输水管
C.丙：测定KI溶液的浓度
D.丁：可通过关闭a，打开b，观察水是否能顺利滴下来判断装置的气密性
答案 B
解析 Fe(OH) 胶体和NaCl溶液都能透过滤纸，不能用过滤的方法除去Fe(OH) 胶体中的NaCl溶液，A错
3 3
误；Mg比Fe活泼，将Mg与钢铁输水管相连，Mg作负极，钢铁作正极被保护，属于牺牲阳极法，B正确；
关闭a，打开b，不管装置气密性是否良好，水都能顺利滴下，D错误。
8.(2024·甘肃1月适应性测试)下列实验操作合理的是( )
A B C D制备二氧化硫 检验氧气是否集满 乙炔除杂 制备氢氧化亚铁
答案 B
解析 浓硫酸和铜在加热条件下反应生成二氧化硫，A错误；将带火星的木条放在集气瓶口，木条复燃说
明氧气已集满，B正确；乙炔除杂应该长进短出，且酸性高锰酸钾溶液能氧化乙炔，不符合除杂原理，C
错误；氢氧化亚铁容易被空气中的氧气氧化为氢氧化铁，D错误。
9.(2024·成都二模)化学是一门以实验为基础的学科。下列实验能达到实验目的的是( )
A.模拟工业制备NH 并检验 B.该装置可实现随关随停的操作
3
C.用量气管准确测量气体体积 D.用手捂热试管检查该装置的气密性
答案 A
解析 N 和H 在Fe绒丝作催化剂且加热的条件下生成NH ，NH 可使湿润的红色石蕊试纸变蓝，故A正
2 2 3 3
确；MnO 是粉末状物质，可从干燥管底部的小孔掉落到烧杯中，故该装置不能实现随关随停的操作，故B
2
错误；测量气体体积时，要上下移动量气管，使量气管与水准管液面相平时再读数，故C错误；装置中的
长颈漏斗与大气相通，D项操作无法检查装置气密性，故D错误。
10.(2024·湖南岳阳二模)下列实验装置(部分夹持装置略)设计或操作能够达到实验目的的是( )A.过滤 B.溶液的转移
C.配制银氨溶液 D.石蜡油的热分解
答案 D
解析 过滤时，漏斗下端应紧靠烧杯内壁，A错误；转移溶液时，应使用玻璃棒引流，B错误；催化剂作
用下，石蜡油受热分解生成的烯烃可以使试管中盛有的溴水或酸性高锰酸钾溶液褪色，故D正确。
11.(2024·河北沧州统考二模)下列实验操作能达到实验目的的是( )
A.实验室制备Cl B.收集NO
2
C.检验气体中含SO 和SO D.用水吸收NH
2 3 3
答案 A
解析 浓盐酸和Ca(ClO) 反应的化学方程式为Ca(ClO) +4HCl===CaCl +2Cl ↑+2H O，可用图示装置制备
2 2 2 2 2
Cl ，A正确；NO会和空气中的氧气反应且密度与空气相近，不能使用排空气法收集，B错误；三氧化硫
2
能被品红溶液吸收，图示装置不能检验三氧化硫，C错误；图示装置起不到防倒吸的作用，D错误。
12.实验室以VOCl 溶液和碳酸氢铵溶液制备氧钒(Ⅳ)碱式碳酸铵晶体
2
｛(NH ) [(VO) (CO ) (OH) ]·10H O｝，装置如图所示。已知：VO2+能被O 氧化。下列说法不正确的是(
4 5 6 3 4 9 2 2
)A.Ⅱ 中的试剂为饱和NaHCO 溶液
3
B.实验开始时应先打开活塞a，一段时间后，再打开活塞b
C.Ⅲ 中的反应为氧化还原反应
D.反应完全，小心取下分液漏斗，停止通气，立即塞上橡胶塞，将锥形瓶置于CO 保护下的干燥器中，静
2
置过夜，得到晶体
答案 C
解析 饱和碳酸氢钠溶液可以除去CO 气体中的氯化氢气体，A正确；VO2+能被O 氧化，必须先通入CO
2 2 2
气体排出装置中的空气，B正确；装置Ⅲ中VOCl 、NH HCO 、H O反应生成
2 4 3 2
(NH ) [(VO) (CO ) (OH) ]·10H O，无元素化合价变化，C错误。
4 5 6 3 4 9 2
13.(2024·安徽池州二模)实验室制备某常见气体的装置如图所示，其中①②③④分别为制备、除杂(除非水
杂质，如无必要可省略)、干燥和收集装置，下列组合中可行的是( )
选项 A B C D
气体 氧气 氯气 氢气 乙炔
除杂 氯化亚 饱和 氢氧化 硫酸铜
试剂 铁溶液 食盐水 钠溶液 溶液
干燥剂 氯化钙 生石灰 浓硫酸 碱石灰
答案 D
解析 氧气、氯气的密度比空气大，应该使用向上排空气法收集，A、B错误；U形管内不可盛装液体干
燥剂，C错误；实验室制备C H 时会产生杂质H S和PH ，CuSO 溶液会吸收杂质而不与C H 反应，C H
2 2 2 3 4 2 2 2 2
可以利用碱石灰干燥并用向下排空气法收集，D正确。
