专题突破(十四) 化学实验装置的选择及创新使用
化学实验装置的选择及创新使用是高考实验命题的重要角度，主要考查常见化学仪器
的识别及选择使用、常见仪器的创新使用等，侧重考查化学实验基础知识和基本技能，考生
要在掌握实验仪器常规使用方法的基础上，利用实验原理对仪器进行组合“一器多用”
“多器同用”甚至革新显得十分重要。有关试题在综合实验装置判断题中十分常见，解答这
类试题时，除了要知道所给仪器或装置的特点，还必须清楚实验的目的、发生反应的原理、生
成物的性质、反应发生的条件、实验中有无杂质干扰、如何排除等都是要考虑的因素。

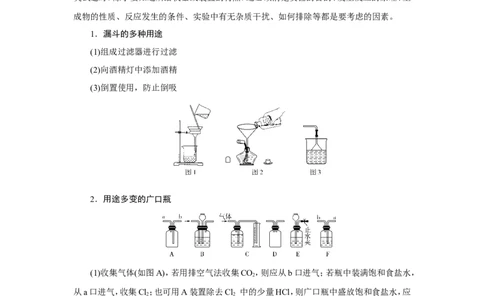

1．漏斗的多种用途
(1)组成过滤器进行过滤
(2)向酒精灯中添加酒精
(3)倒置使用，防止倒吸
2．用途多变的广口瓶
(1)收集气体(如图A)，若用排空气法收集CO，则应从b口进气；若瓶中装满饱和食盐水，
2
从a口进气，收集Cl；也可用A装置除去Cl 中的少量HCl，则广口瓶中盛放饱和食盐水，应
2 2
从b口进气。
(2)图中可用于测量气体体积的是C，用作安全瓶的是D，接在气体连续制备的实验装置
中间，用于控制气流平稳的装置是B。
(3)用于监控气体流速(如图F)，广口瓶中盛有液体，从a端通入气体，根据液体中产生气
泡的速率来监控通入气体的流速。
3．干燥管的创新使用(1)防倒吸装置
(2)简易的过滤器，如净化天然水
(3)简易的启普发生器
4．防倒吸装置的创新(以用水吸收氨气为例)
防倒吸原理
(1)肚容式：(上图中的发散源及Ⅰ和Ⅱ)
由于上部有一容积较大的空间，当水进入该部分时，烧杯(或试管)中液面显著下降而低
于漏斗口(或导管口)，由于重力作用，液体又流回到烧杯(或试管)中。
(2)接收式(上图中的Ⅲ、Ⅳ、Ⅴ)
使用较大容积的容器将可能倒吸来的液体接收，防止进入前端装置(如气体收集装置等)。
它与肚容式的主要区别是液体不再流回到原容器。
(3)隔离式(上图中的Ⅵ、Ⅶ)
导管末端与液体吸收剂呈隔离状态，导管内压强不会减小，能起到防倒吸作用。
(2019.4·浙江选考)某同学设计如图装置(气密性已检查)制备Fe(OH) 白色沉淀。
2请回答：
(1)仪器1的名称______________。装置5的作用__________________________________
________________________________________________________________________。

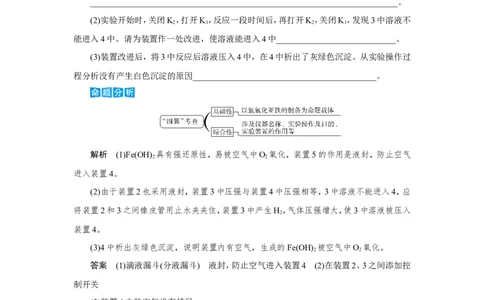

(2)实验开始时，关闭K，打开K，反应一段时间后，再打开K，关闭K，发现3中溶液不
2 1 2 1
能进入4中。请为装置作一处改进，使溶液能进入4中____________________________。
(3)装置改进后，将3中反应后溶液压入4中，在4中析出了灰绿色沉淀。从实验操作过
程分析没有产生白色沉淀的原因___________________________________________。
解析 (1)Fe(OH) 具有强还原性，易被空气中O 氧化，装置5的作用是液封，防止空气
2 2
进入装置4。
(2)由于装置2也采用液封，装置3中压强与装置4中压强相等，3中溶液不能进入4，应
将装置2和3之间橡皮管用止水夹夹住，装置3中产生H，气体压强增大，使3中溶液被压入
2
装置4。
(3)4中析出灰绿色沉淀，说明装置内有空气，生成的Fe(OH) 被空气中O 氧化。
2 2
答案 (1)滴液漏斗(分液漏斗) 液封，防止空气进入装置4 (2)在装置2、3之间添加控
制开关
(3)装置4内的空气没有排尽
(海南卷，17题节选)某废催化剂含58.2%的SiO 、21.0%的ZnO、4.5%的ZnS和
2
12.8%的CuS。某同学用15.0 g该废催化剂为原料，回收其中的锌和铜。采用的实验方案如下：回答下列问题：

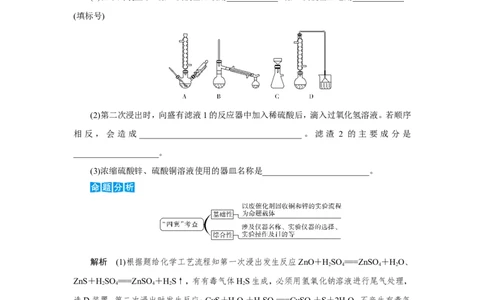

(1)在下列装置中，第一次浸出必须用____________，第二次浸出应选用____________。
(填标号)
(2)第二次浸出时，向盛有滤液1的反应器中加入稀硫酸后，滴入过氧化氢溶液。若顺序
相 反 ，会 造 成 ______________________________________ 。 滤 渣 2 的 主 要 成 分 是
____________________。
(3)浓缩硫酸锌、硫酸铜溶液使用的器皿名称是_________________________。
解析 (1)根据题给化学工艺流程知第一次浸出发生反应ZnO＋HSO ===ZnSO ＋HO、
2 4 4 2
ZnS＋HSO ===ZnSO ＋HS↑，有有毒气体HS生成，必须用氢氧化钠溶液进行尾气处理，
2 4 4 2 2
选D装置，第二次浸出时发生反应：CuS＋HO＋HSO ===CuSO＋S＋2HO，不产生有毒气
2 2 2 4 4 2
体，可选用A装置。(2)第二次浸出时，向盛有滤液1的反应器中加入稀硫酸，后滴入过氧化氢
溶液。若顺序相反，会造成HO 与固体颗粒接触分解。滤渣2的主要成分是SiO 或SiO 和
2 2 2 2
S。(3)浓缩硫酸锌、硫酸铜溶液使用的器皿名称是蒸发皿。
答案 (1)D A (2)H O 与固体颗粒接触分解 SiO(SiO 和S) (3)蒸发皿
2 2 2 2
1．(2021·山东威海检测)用如图装置(加热及夹持仪器已略去)进行的实验，下列不能达到相应实验目的的是( )
A．装置①中的a可用于吸收尾气中的Cl，b可用于吸收气体时防倒吸
2
B．装置②可实现制取CO 实验中的“即关即止，即开即用”的作用
2
C．利用装置③制取SO ，并验证其还原性
2
D．利用装置④验证KHCO 和KCO 的热稳定性，X中应放的物质是KCO
3 2 3 2 3
D [①中碱石灰可吸收Cl，b常用于防倒吸；②关闭止水夹时，产生的CO 将盐酸压入
2 2
左侧，大理石与盐酸分离，反应停止，打开止水夹时，CO 气体排出，压强减小，盐酸又流回右
2
侧与大理石反应产生CO ；③中大试管中Cu与浓硫酸反应生成SO 气体，若小试管中酸性
2 2
KMnO 溶液褪色，则证明SO 具有还原性，C项能达到实验目的；④中KHCO 受热不稳定，X
4 2 3
中应放的物质是KHCO ，D项不能达到实验目的。]
3
2．(2021·广东广州联考)某研究性学习小组讨论甲、乙、丙、丁四种仪器装置的有关用法，
其中不合理的是( )
A．甲装置：可用来证明碳酸的酸性比硅酸强
B．乙装置：橡皮管的作用是能使盐酸顺利流下
C．丙装置：不能用来测定NH 的体积
3
D．丁装置：先从①口进气集满二氧化碳，再从②口进气，可收集氢气
C [植物油能隔离氨气与水的接触，可以将水排出，可以测定氨气的体积，C错误；导管
长进短出可收集密度比空气密度大的气体，短导管进气可收集密度比空气密度小的气体，则
从①口进气集满二氧化碳，再从②口进气，可收集氢气，D正确。]
