文档内容
角度一 “单膜”电解池

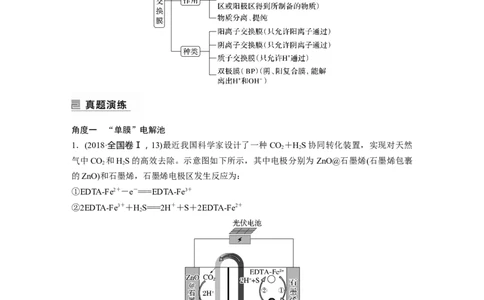

1．(2018·全国卷Ⅰ，13)最近我国科学家设计了一种CO ＋HS协同转化装置，实现对天然
2 2
气中CO 和HS的高效去除。示意图如下所示，其中电极分别为 ZnO@石墨烯(石墨烯包裹
2 2
的ZnO)和石墨烯，石墨烯电极区发生反应为：
①EDTA-Fe2＋－e－===EDTA-Fe3＋
②2EDTA-Fe3＋＋HS===2H＋＋S＋2EDTA-Fe2＋
2
该装置工作时，下列叙述错误的是( )
A．阴极的电极反应：CO＋2H＋＋2e－===CO＋HO
2 2
B．协同转化总反应：CO＋HS===CO＋HO＋S
2 2 2
C．石墨烯上的电势比ZnO@石墨烯上的低
D．若采用Fe3＋/Fe2＋取代EDTA-Fe3＋/EDTA-Fe2＋，溶液需为酸性2．[2018·全国卷Ⅲ，27(3)①②]KIO 也可采用“电解法”制备，装置如图所示。
3
①写出电解时阴极的电极反应式：____________________________________________
________________________________________________________________________。
② 电 解 过 程 中 通 过 阳 离 子 交 换 膜 的 离 子 主 要 为 ________ ， 其 迁 移 方 向 是
________________________________________________________________________。
角度二 “双膜”电解池

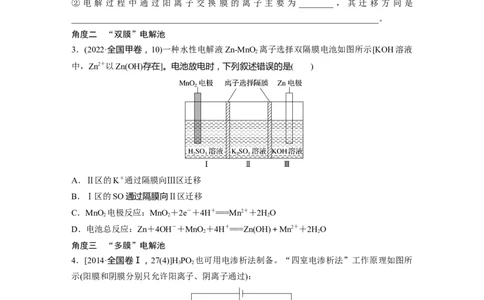

3．(2022·全国甲卷，10)一种水性电解液Zn-MnO 离子选择双隔膜电池如图所示[KOH溶液
2
中，Zn2＋以Zn(OH)存在]。电池放电时，下列叙述错误的是( )
A．Ⅱ区的K＋通过隔膜向Ⅲ区迁移
B．Ⅰ区的SO通过隔膜向Ⅱ区迁移
C．MnO 电极反应：MnO ＋2e－＋4H＋===Mn2＋＋2HO
2 2 2
D．电池总反应：Zn＋4OH－＋MnO ＋4H＋===Zn(OH)＋Mn2＋＋2HO
2 2
角度三 “多膜”电解池
4．[2014·全国卷Ⅰ，27(4)]HPO 也可用电渗析法制备。“四室电渗析法”工作原理如图所
3 2
示(阳膜和阴膜分别只允许阳离子、阴离子通过)：
①写出阳极的电极反应式：______________________________________________。
②分析产品室可得到HPO 的原因：________________________________________
3 2
________________________________________________________________________。③早期采用“三室电渗析法”制备HPO ：将“四室电渗析法”中阳极室的稀硫酸用HPO
3 2 3 2
稀溶液代替，并撤去阳极室与产品室之间的阳膜，从而合并了阳极室与产品室。其缺点是产
品中混有____________杂质。该杂质产生的原因是______________________________
________________________________________________________________________。
1．(2021·重庆1月适应性测试，10)双极膜在电渗析中应用广泛，它是由阳离子交换膜和阴
离子交换膜复合而成。双极膜内层为水层，工作时水层中的 HO解离成H＋和OH－，并分别
2

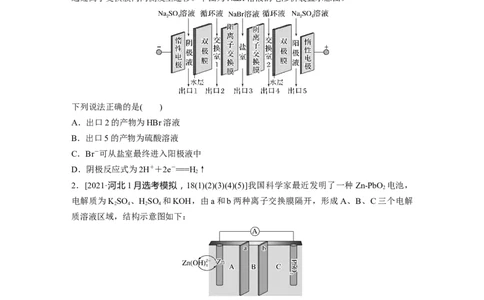

通过离子交换膜向两侧发生迁移。下图为NaBr溶液的电渗析装置示意图。
下列说法正确的是( )
A．出口2的产物为HBr溶液
B．出口5的产物为硫酸溶液
C．Br－可从盐室最终进入阳极液中
D．阴极反应式为2H＋＋2e－===H↑
2
2．[2021·河北1月选考模拟，18(1)(2)(3)(4)(5)]我国科学家最近发明了一种Zn-PbO 电池，
2
电解质为KSO 、HSO 和KOH，由a和b两种离子交换膜隔开，形成A、B、C三个电解
2 4 2 4
质溶液区域，结构示意图如下：
回答下列问题：
(1)电池中，Zn 为__________极，B 区域的电解质为______(填“KSO ”“HSO ”或
2 4 2 4
“KOH”)。
(2)电池反应的离子方程式为__________________________________________________
________________________________________________________________________。
(3)阳离子交换膜为图中的______(填“a”或“b”)膜。
(4)此电池中，消耗6.5 g Zn，理论上可产生的容量(电量)为________毫安时(mAh)(1 mol电子
的电量为1 F,1 F＝96 500 C·mol－1，结果保留整数)。(5)已知E为电池电动势[电池电动势即电池的理论电压，是两个电极电位之差，E＝E －
(＋)
E ]，ΔG为电池反应的自由能变，则该电池与传统铅酸蓄电池相比较， ________
(－)
； ____ (填“>”或“<”)。
