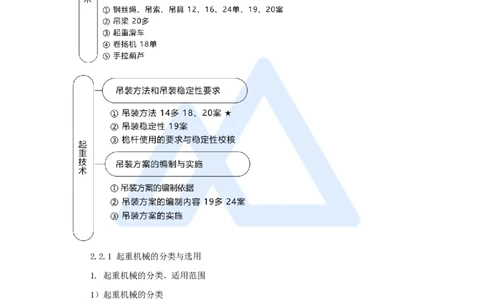

2.2 起重技术
P29～42 2.2 起重技术
2.2.1 起重机械的分类与选用
1. 起重机械的分类、适用范围
1）起重机械的分类
1
www.haixue.com嗨学网 | 职业价值点亮者
（2）起重机
① 桥架型起重机类别主要有：梁式起重机、桥式起重机、门式起重机、半门式起重
机、装卸桥等。
② 臂架型起重机主要有：门座起重机和半门座起重机、塔式起重机、流动式起重机、
铁路起重机、桅杆起重机、悬臂起重机等。
③ 缆索型起重机主要有：缆索起重机、门式缆索起重机。
【补充】梁式是悬挂或单梁需要厂房做支撑，桥式一般双梁（或多梁）并且不需要借
助厂房做支撑梁体。所以梁式起重机与桥式起重机并不是一回事的！
2
www.haixue.com嗨学网 | 职业价值点亮者

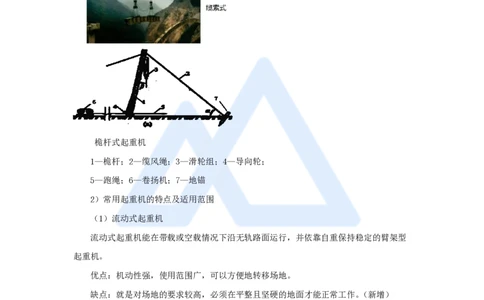

桅杆式起重机
1—桅杆；2—缆风绳；3—滑轮组；4—导向轮；
5—跑绳；6—卷扬机；7—地锚
2）常用起重机的特点及适用范围
（1）流动式起重机
流动式起重机能在带载或空载情况下沿无轨路面运行，并依靠自重保持稳定的臂架型
起重机。
优点：机动性强，使用范围广，可以方便地转移场地。
缺点：就是对场地的要求较高，必须在平整且坚硬的地面才能正常工作。（新增）
3
www.haixue.com嗨学网 | 职业价值点亮者
（2）塔式起重机
塔式起重机俗称塔吊，其塔身牢牢固定在地面，主臂装在高耸塔身上部绕塔身旋转，
驾驶室在主臂和塔身交叉处，起重小车可在主臂上行走，因此作业空间相对较大。（新增）
塔式起重机

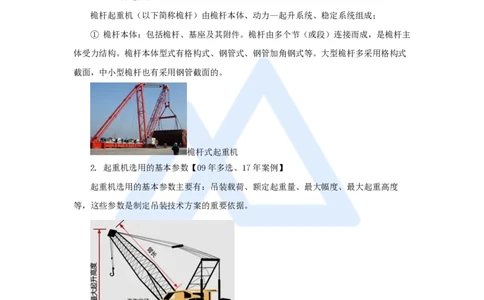

（3）桅杆起重机
桅杆起重机（以下简称桅杆）由桅杆本体、动力—起升系统、稳定系统组成；
① 桅杆本体：包括桅杆、基座及其附件。桅杆由多个节（或段）连接而成，是桅杆主
体受力结构。桅杆本体型式有格构式、钢管式、钢管加角钢式等。大型桅杆多采用格构式
截面，中小型桅杆也有采用钢管截面的。
桅杆式起重机
2. 起重机选用的基本参数【09年多选、17年案例】
起重机选用的基本参数主要有：吊装载荷、额定起重量、最大幅度、最大起重高度
等，这些参数是制定吊装技术方案的重要依据。
2. 起重机选用的基本参数
1）吊装载荷【21、22年多选】
吊装载荷的组成：被吊物（设备或构件）在吊装状态下的重量和吊、索具重量（流动
式起重机一般还应包括吊钩重量和从臂架头部垂下至吊钩的起升钢丝绳重量）。
例如，履带起重机的吊装载荷为被吊设备（包括加固、吊耳等）和吊索（绳扣）重
4
www.haixue.com嗨学网 | 职业价值点亮者
量、吊钩滑轮组重量和从臂架头部垂下的起升钢丝绳重量的总和。
【21年多选】使用全地面起重机进行设备吊装，吊装荷载包括（ ）。
A. 吊钩重量
B. 设备重量
C. 吊索重量
D. 吊具重量
E. 吊臂重量
【答案】ABCD
2）计算载荷
（1）动载荷系数
起重机在吊装重物的运动过程中所产生的对起吊机具负载的影响而计入的系数。在起
重吊装工程计算中，以动载系数计入其影响。一般取动载系数k1=1.1。
（2）不均衡载荷系数
在两台及其以上（多台起重机、多套滑轮组等）共同抬吊一个重物时，由于起重机械
之间的相互运动可能产生作用于起重机械、重物和吊索上的附加载荷，或者由于工作不同
步，各分支往往不能完全按设定比例承担载荷，在起重工程中，以不均衡载荷系数计入其
影响。一般取不均衡载荷系数k=1.1～1.25。
2
（3）吊装计算载荷【13年案例】
吊装计算载荷（简称计算载荷）：等于动载荷系数乘以吊装载荷。
起重吊装工程中常以吊装计算载荷作为计算依据。在起重工程的设计中，多台起重机
联合起吊设备，其中一台起重机承担的计算载荷，再计入载荷运动和载荷不均衡的影响，
计算载荷的一般公式为：
Qj＝k×k×Q （2.2-1）
1 2
式中：Qj—计算载荷；
Q—分配到一台起重机的吊装载荷，包括设备及索吊具重量。
3. 流动式起重机的选用
1）流动式起重机的特性曲线（修改）
（1）反映流动式起重机的起重能力、最大起升高度随臂长、幅度的变化而变化的曲线
分别称为起重量特性曲线和起升高度特性曲线。有的起重机已将特性曲线量化成表格形
式，称为特性曲线表。常见的有起重量性能表。
5
www.haixue.com嗨学网 | 职业价值点亮者
（2）流动式起重机的特性曲线（表）是选用流动式起重机的依据，一般随机附带。
3）流动式起重机的基础处理【24年案例】
（1）流动式起重机必须在水平坚硬地面上进行吊装作业。吊车的工作位置（包括吊车
行走路线）的地基需进行处理。
（2）根据地基土质情况或以测定的地面耐压力为依据，采用合适的方法进行处理。在
复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，并编制地基处理方案。
（3）处理后的地基应做耐压力测试，常用压重法或请第三方测试机构进行测试。
