7.3.1 线路施工 1 7
9
4
8
3
信
微
系
铁路通信工程是指为保障铁路运联输安全、高效运行而建设的专用通信系统工程，其核心是构建覆盖铁路沿线及相
题
押
关设施的通信网络，实现信准息传输、调度指挥、安全监控等功能。
精
一、光（电）缆概述
1.光纤的结构及分类

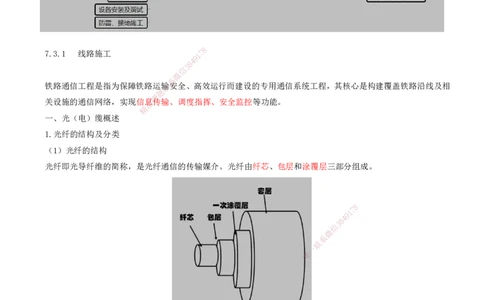

（1）光纤的结构
光纤即光导纤维的简称，是光纤通信的传输媒介。光纤由纤芯、包层和涂覆层三部分组成。
8
7
1
9
4
8
3
信
微
系
联
一
唯
（3）光纤的分类
光纤的分类方法很多，其中按传输模数分类可分为多模光纤、单模光纤。
① 多模光纤
多模光纤是指在所考虑的波长上能传播两个以上束缚模的光纤。多模光纤只适用于低速率、短距离的光纤通信，
目前数据通信局域网大量采用多模光纤。
束缚模（Bound Mode）指的是光在光纤中传播时，被限制在芯层内部的稳定传输路径。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
②单模光纤
单模光纤是指在所考虑的波长上只能传导一个束缚模的光纤。单模光纤避免了模式色散，适用于大容量、长距离
传输。
2.光缆的分类及特点
（1）光缆的种类
光缆是指用单根光纤、多根光纤或光纤束制成的满足光学特性、机械特性和环境性能指标要求的缆结构，由缆芯、
护层和加强芯组成。
8
7
1
9
4
8
3
信
微
系
联
题
押

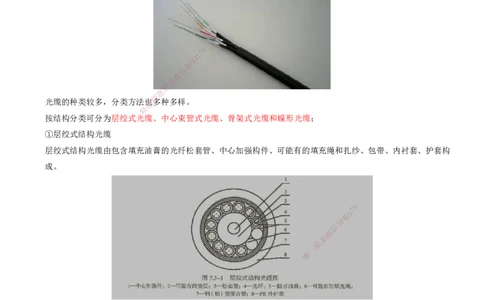

光缆的种类较多，分类方法准也多种多样。
精
按结构分类可分为层绞式光缆 、中心束管式光缆、骨架式光缆和蝶形光缆；
①层绞式结构光缆
层绞式结构光缆由包含填充油膏的光纤 松套管、中心加强构件、可能有的填充绳和扎纱、包带、内衬套、护套构
成。
8
1
7
9
8
4
信
3
微
系
联
一
唯
层绞式结构光缆中容纳的光纤数量多，光缆中光纤余长易控制；光缆的机械、环境性能好，适用于直埋、管道和
架空。
层绞式结构光缆的缺点是：光缆结构、工艺设备较复杂，生产工艺环节繁琐，材料消耗多。
②中心束管式结构光缆
中心束管式结构光缆由光纤、中心管、加强构件、阻水材料和护层构成，护层又包括护套和可能有的外护层。
中心束管式结构光缆的优点是：结构简单、制造工艺简捷；对光纤的保护优于其他结构的光缆，耐侧压，因而提
高了网络传输的稳定性；光缆截面小，重量轻，特别适宜架空敷设；在束管中，光纤数量灵活。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
缺点是：光缆中的光纤数量不宜过多，光缆中光纤余长不易控制，成品光缆中松套管会出现后缩等
③ 骨架式结构光缆
骨架式结构光缆由骨架结构的缆芯和护层两大部分构成，其中护层又包括护套和可能有的外护层。
骨架式结构光缆对光纤具有良好的保护性能，侧压强度好；结构紧凑、缆径小适用于管道布放；光纤密度大，可
容纳上千芯至数千芯；施工接续中无须清除阻水油膏，接续效率高。
缺点是制造设备复杂、工艺环节多、生产技术难度大。
3.通信电缆的分类
按敷设方式和运行条件可分为架空电缆、直埋电缆、管道电缆和水底电缆;
按传输频谱可分为低频电缆和高频电缆;
按电缆芯线结构可分为对称电缆和不对称电缆;
按电缆的绝缘材料和绝缘结构可分为实心聚乙烯电缆、泡沫聚乙烯电缆、泡沫实心皮聚乙烯绝缘电缆、聚乙烯垫
8
片绝缘电缆； 1 7
9
4
8
3
按电缆护层的种类可分为塑套电缆、信钢丝钢带铠装电缆、组合护套电缆。
微
系
二、通信线路施工技术 联
题
押
通信线路施工内容主要包括准径路复测、光电缆单盘检验及配盘、光电缆敷设、光缆接续及引入、电缆接续及引入、
精
光缆检测、电缆检测、光纤监 测系统安装与调试等。光（电）缆及配套器材应进行进场验收。
配盘（Cable Reeling Plan）指的是在光电缆敷设前，根据设计路由的长度、地形条件、缆盘的规格（如每盘缆
的长度、衰减值）等因素，将整盘缆线 分割成若干段，并分配到不同的路由段落中，确保施工时能高效、经济地
使用缆线。
1.径路复测
按设计图对光电缆径路的下列内容进行复测：
8
（1）光电缆总长度（包括各种余留）。 9 1
7
8
4
信
3
（2）沿线电缆槽道贯通情况。 微
系
（3）沿线光电缆用户位置，包括无线基站、信号中继站、区间 电话等。一
联
唯
（4）直埋线路径路情况、地下管线状况。
（5）穿越轨道、桥梁、隧道、河流及有关建筑等需要防护的处所和防护方式
2.光电缆单盘检验及配盘
（1）光缆单盘测试
①开盘检验光缆端面，确定 A、B 端。（确保光缆接续时方向正确）
②用光时域反射仪（OTDR）检测单盘光缆的长度及固有衰减等指标应符合设计和订货合同要求，并做好检测记录
3.光电缆敷设及防护
（1）光电缆敷设
①光电缆敷设时应 A、B 端顺向布放。
②平行于公路的直埋光电缆距公路面、排水沟边沿不得小于1m。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
③直埋光（电）缆与其他建筑设施间的最小净距应符合表7.3-1的规定。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
④直埋光（电）缆最小埋深应符合表7.3-2的规定，直 埋电缆其他情况埋深不应小于9 1
7
0.8m。
8
4
信
3
微
系
联
一
唯
⑤光（电）缆布放如图 7.3-3所示。敷设人员以 10~15m的距离间隔依次拾放，光（电）缆不得在硬质地面上拖
拉。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
⑥架空线路与其他设施接近或交越时，间隔1 7距离应符合杆路与其他设施的最小水平净距，见表7.3-3，架空光(电)
9
4
8
3
缆架设高度见表7.3-4，架空光(电)缆信交越其他电气设施的最小垂直净距见表 7.3-5
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（2）光电缆防护
①直埋光电缆应采用软土防护，厚度不小于100mm。
②无砟轨道路基地段防护管槽顶面低于路基保护层平面不小于80mm，保护层按原方式（混凝土、沥青）恢复。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
③年平均雷暴日数大于20d的地区及有雷击历史的地段，光（电）缆线路应采取防雷措施。
④在局（站）内或交接箱处线路终端时，光（电）缆内的金属构件必须做防雷接地
4.光缆接续及引入
（1）光纤盘留时盒内光纤的弯曲半径不小于40mm，接续后的光纤收容余长单端引人引出不小于0.8m，两端引入
引出不小于 1.2m。（保证光纤在连接和收容时有足够的长度，以便于进行连接操作）
（2）光缆引入室内后应挂牌标识，标明光缆的型号、规格、进出方向等，标识齐全、清晰、耐久；
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
三、漏泄同轴电缆施工技术
漏泄同轴电缆：是一种特殊类型的同轴 电缆，其表面带有一系列微小的孔隙，这使得它具备了辐射和接收电磁波
的能力。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（1）高度距离轨面4.5~4.8m，漏缆槽口应朝向线路侧。
（2）在电力牵引供电区段，当漏泄同轴电缆与接触网回流线、保护地线（PW）在同侧架设时，其距离应不小于
0.6m。与吸上线交越时，漏泄同轴电缆外应加套厚 0.8mm、长1~1.3m的聚乙烯塑料护套防护。
7.3.2 设备安装及调试
一.机房设备配线
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
1.交流电源线、直流电源线、光纤、各种通信线等，按不同的路由分开布放。通信电缆与电源线的平行距离不小
于50mm。（防止电源线产生的电磁场对通信信号造成干扰）
2.线缆弯曲均匀、圆滑。
大对数对绞电缆的弯曲半径不小于电缆外径的10倍
非屏蔽对绞电缆的弯曲半径不小于电缆外径的5倍，
同轴电缆的弯曲半径不小于电缆外径的 15倍，
室内光缆的弯曲半径不小于光缆外径的15倍，
光纤跳线的弯曲半径不小于50mm。
3.室内各种配线中间无接头。（接头处可能会增加电阻，导致电流传输效率降，及因接触不良或松动而导致温度
升高，长期下来可能会引发火灾等安全隐患。）
4.敷设好的缆线两端贴有标签，标明型号、长度及起止设备名称等必要的信息；标签采用不易损坏脱落的材料。
8
5.电源线颜色应按以下原则配置： 1 7
9
4
8
3
① 交流电源线：A相，黄色；B相，绿信色；C相，红色；
微
系
零线，天蓝色或黑色；保护地线联，黄绿双色。
题
押
②直流电源线：正极，红色准；负极，蓝色。
精
③当电源线外皮无法区分时， 应按上述原则进行标识。
二、无线杆塔及天线馈线安装（大概了解）
1.铁路通信系统机房设备单机调试
1）传输设备单机调试
2）接入网设备单机调试
3）数据通信设备单机调试
8
4）电话交换系统单机调试 9 1
7
8
4
信
3
5）有线调度设备单机调试 微
系
6）会议电视设备单机调试 一
联
唯
7）综合视频监控设备单机调试
8）应急通信设备单机调试
9）综合网管设备单机调试
10）监控设备单机调试
7.3.3 系统安装及调试
一、通信网及其构成要素
（一）概念
通信网是由一定数量的节点（包括终端节点、交换节点）和连接这些节点的传输系统有机地组织在一起，按约定
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
的信令或协议完成任意用户间信息交换的通信体系。
终端节点：直接与用户交互的设备，例如：
手机、电脑（产生 / 接收信息）
摄像头、传感器（物联网终端）
交换节点：负责信息路由和转发的设备，例如：
路由器（互联网核心设备）
程控交换机（电话网核心设备）
基站（移动通信网接入点）
信令与协议：相当于网络的 “交通规则”：
信令：控制信息传递的指令（例如电话网中的拨号信令）。
协议：数据格式和交互规则（例如互联网的 TCP/IP 协议）。
8
（二）通信网的构成要素 1 7
9
4
8
3
实际的通信网是由软件和硬件按特定信方式构成的一个通信系统。
微
系
从硬件构成来看，通信网由终端联节点（电话机、传真机、计算机）、交换节点、业务节点（语音信箱系统）和传
题
押
输系统（传输媒介）构成，准它们完成通信网的基本功能：接入、交换和传输
精
软件设施则包括信令、协议、 控制、管理、计费等，它们主要完成通信网的控制、管理、运营和维护，实现通信
网的智能化。
（三）通信网的功能和分类
任何通信网络都具有信息传送、信息处理 、信令机制、网络管理功能。
网络管理功能主要负责网络的运营管理、维护管理和资源管理，保证网络在正常和故障情况下的服务质量，是整
个通信网中最具智能的部分。
8
分类： 9 1
7
8
4
信
3
1.按业务类型可分为：电话通信网、数据通信网、广播电视 网 微
系
2.按空间距离和覆盖范围可分为：广域网、城域网和局域网。 一
联
唯
3.按信号传输方式可分为：模拟通信网和数字通信网。
4.按运营方式可分为：公用通信网和专用通信网（如防空通信网、军事指挥网、遥感遥测网等）。
5.按通信的终端可分为：可分为固定通信网和移动通信网。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
二、光通信系统
光通信系统通常指通过光纤传输的通信系统，是目前通信系统中最常用的传输系统。
（一）光纤通信系统
（1）光纤通信是以光波作为载频、以光导纤维（简称光纤）作为传输媒介、遵循相应的技术体制的一种通信方
式。最基本的光纤通信系统由光发射机、光纤线路（包括光缆和光中继器）和光接收机组成。
（2）光纤通信系统通常采用数字编码、强度调制、直接检波（马强检波）等技术。
8
1. 数字编码：将模拟信号转化为 “0/1”1 7数字语言
9
4
8
3
2. 强度调制：用 “光的明暗” 传递信信息
微
系
3. 直接检波：“捕捉光的明暗变联化” 还原信号
题
押
（二）光传输媒质 准
精
8
1
7
9
8
4
信
3
微
系
（1）光纤是光通信系统最普遍和最重要的传输媒质，它由单根 玻璃纤芯一、
联
紧靠纤芯的包层、一次涂覆层以及套
唯
塑保护层组成。纤芯和包层由两种光学性能不同的介质构成。
（2）光在光纤中传播，会产生信号的衰减和畸变，其主要原因是光纤中存在损耗和色散。损耗和色散是光纤最
重要的两个传输特性，它们直接影响光传输的性能。
① 光纤传输损耗
损耗是影响系统传输距离的重要因素之一，光纤自身的损耗主要有吸收损耗和散射损耗。
吸收损耗是因为光波在传输中有部分光能转化为热能;
散射损耗是因为材料的折射率不均匀或有缺陷、光纤表面畸变或粗糙造成的，主要包含瑞利散射损耗、非线性散
射损耗和波导效应散射损耗。
②光纤传输色散
色散是光脉冲信号在光纤中传输，到达输出端时发生的时间上的展宽。产生的原因是光脉冲信号的不同频率成分、
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
不同模式，在传输时因速度不同，到达终点所用的时间不同而引起的波形畸变。
这种畸变使得通信质量下降，从而限制了通信容量和传输距离。
7.3.4 防雷、接地施工
1.光缆的防雷保护应符合的规定
（1）光缆不设地线，接头两侧的金属护套及金属加强件应相互绝缘。
（2）雷害严重地段，可采用非金属加强构件的光缆。
（3）在落雷较广的地带，可设置防雷线
2.电缆的防雷保护应符合的规定
（1）长途电缆金属护套、铠装应接地。
8
（2）其接地间距不应大于4km，雷害严重1的7地段间距宜适当缩短
9
4
8
3
（3）接地电阻值不应大于4Ω，困难信地点宜不大于 10Ω。
微
系
较低的接地电阻值能够更有效地联将电缆上的电荷导入大地，减少电气故障的风险。
题
押
3.光电缆的强电影响防护应准符合的规定
精
（1）光电缆与电力线路交叉 跨越时，宜垂直通过，在困难情况下，其交叉跨越夹角不应小于 45°。
（2）电力牵引供电铁路区段，长途通信电缆应设屏蔽地线，接地间距不应大于4km 。
长途通信电缆设置屏蔽地线是为了确保 通信电缆的安全和稳定运行。屏蔽地线可以有效地减少外界电磁干扰对通
信信号的影响，提高通信质量。
（3）地区及站场电缆与电力牵引供电铁路区段平行接近长度超过2km时，其主干电缆或平行接近段的金属护套应
设屏蔽地线，且屏蔽地线的间距不宜大于2km。
8
（4）屏蔽地线接地电阻值不应大于4Ω，困难地区不应 大于10Ω 9 1
7
8
4
信
3
（5）电力牵引供电铁路区段，通信电缆的防雷地线、屏蔽地 线可合设。 微
系
（6）当距离综合接地系统的贯通地线20m范围以内时，通信电缆 接地装置一应
联
与贯通地线进行等电位连接（消除电
唯
位差：避免雷击或电气故障时，两地线间因电位差引发的放电（如火花 ），保护设备和人员安全）。
防雷地线可以有效地将雷电电流导入大地，减少雷电对通信电缆的损害。
而屏蔽地线则可以减少外界电磁干扰对通信信号的影响。
