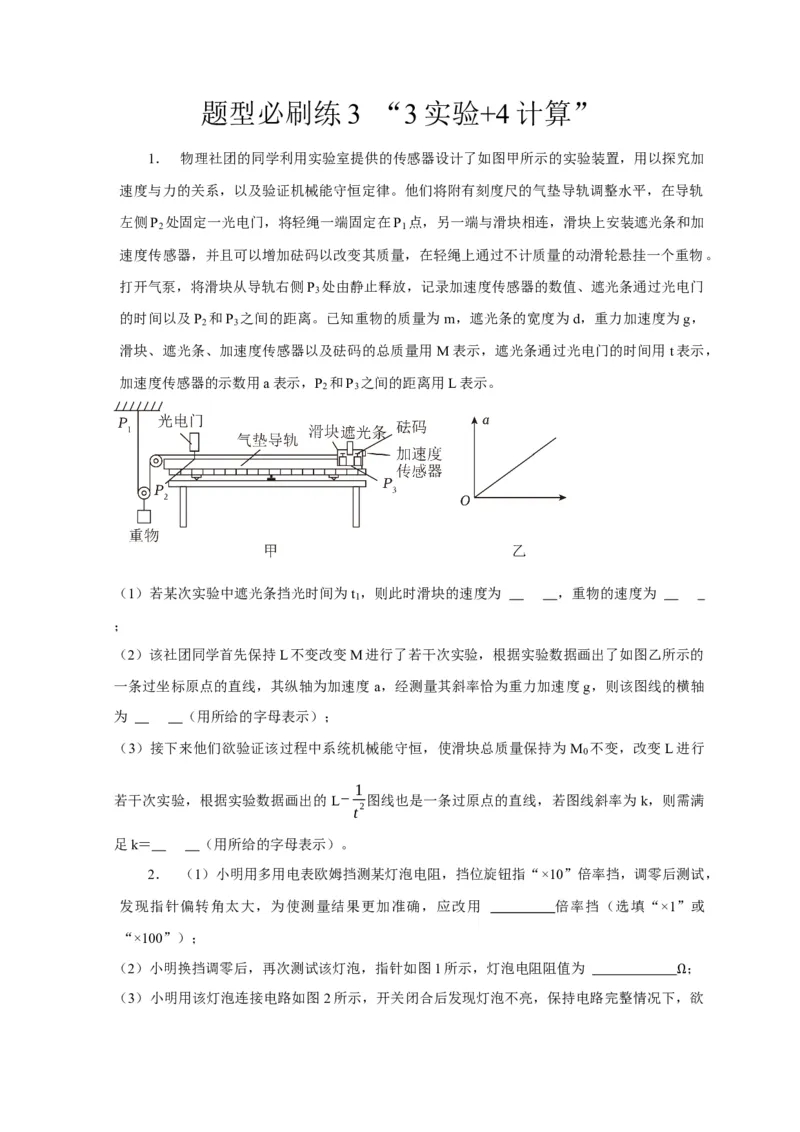

题型必刷练 3 “3 实验+4 计算”

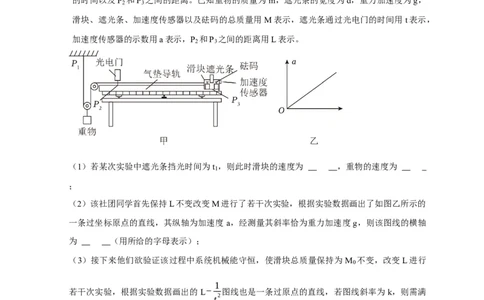

1． 物理社团的同学利用实验室提供的传感器设计了如图甲所示的实验装置，用以探究加
速度与力的关系，以及验证机械能守恒定律。他们将附有刻度尺的气垫导轨调整水平，在导轨
左侧P 处固定一光电门，将轻绳一端固定在P 点，另一端与滑块相连，滑块上安装遮光条和加
2 1
速度传感器，并且可以增加砝码以改变其质量，在轻绳上通过不计质量的动滑轮悬挂一个重物。
打开气泵，将滑块从导轨右侧P 处由静止释放，记录加速度传感器的数值、遮光条通过光电门
3
的时间以及P 和P 之间的距离。已知重物的质量为m，遮光条的宽度为d，重力加速度为g，
2 3
滑块、遮光条、加速度传感器以及砝码的总质量用 M表示，遮光条通过光电门的时间用t表示，
加速度传感器的示数用a表示，P 和P 之间的距离用L表示。
2 3
（1）若某次实验中遮光条挡光时间为t ，则此时滑块的速度为 ，重物的速度为
1
；
（2）该社团同学首先保持L不变改变M进行了若干次实验，根据实验数据画出了如图乙所示的
一条过坐标原点的直线，其纵轴为加速度 a，经测量其斜率恰为重力加速度g，则该图线的横轴
为 （用所给的字母表示）；
（3）接下来他们欲验证该过程中系统机械能守恒，使滑块总质量保持为 M 不变，改变L进行
0
1
若干次实验，根据实验数据画出的L− 图线也是一条过原点的直线，若图线斜率为 k，则需满
t2
足k＝ （用所给的字母表示）。
2． （1）小明用多用电表欧姆挡测某灯泡电阻，挡位旋钮指“×10”倍率挡，调零后测试，
发现指针偏转角太大，为使测量结果更加准确，应改用 倍率挡（选填“×1”或
“×100”）；

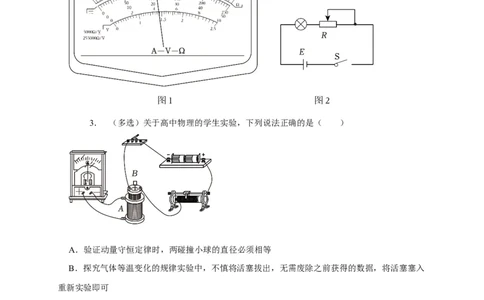

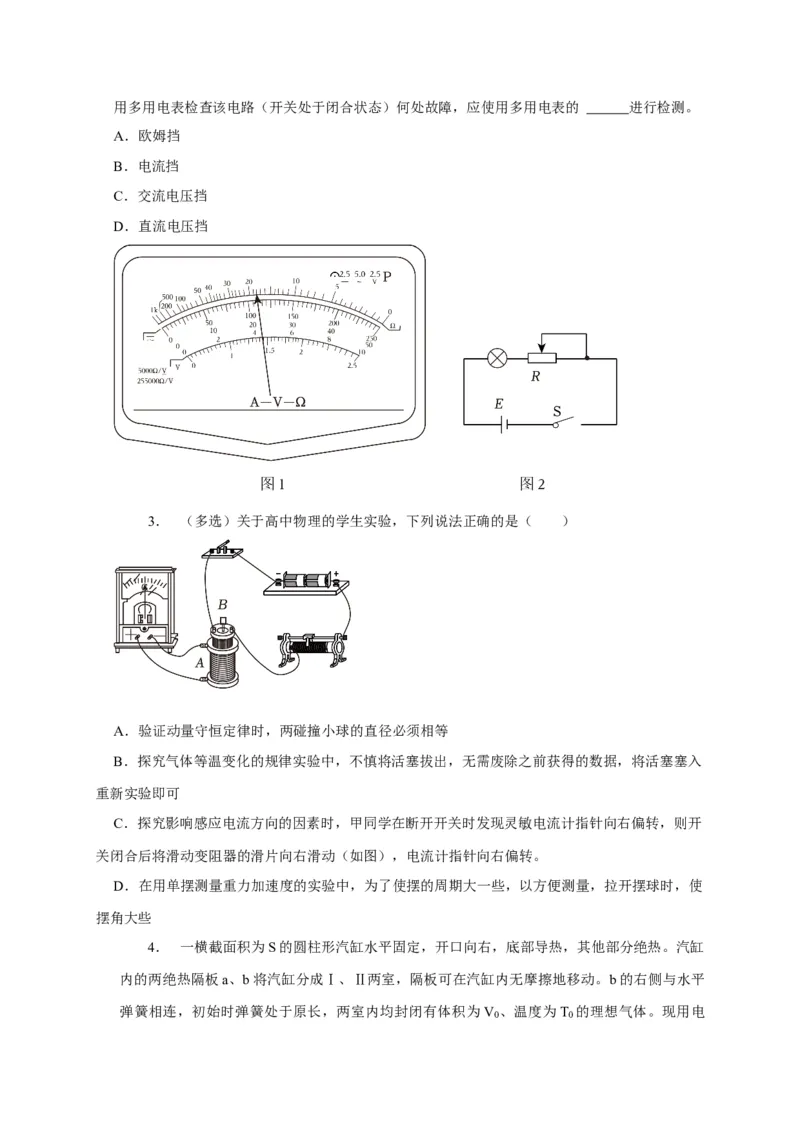

（2）小明换挡调零后，再次测试该灯泡，指针如图1所示，灯泡电阻阻值为 ；
（3）小明用该灯泡连接电路如图2所示，开关闭合后发现灯泡不亮，保持电路完整情况下，Ω欲用多用电表检查该电路（开关处于闭合状态）何处故障，应使用多用电表的 进行检测。
A．欧姆挡
B．电流挡
C．交流电压挡
D．直流电压挡
3． （多选）关于高中物理的学生实验，下列说法正确的是（ ）
A．验证动量守恒定律时，两碰撞小球的直径必须相等
B．探究气体等温变化的规律实验中，不慎将活塞拔出，无需废除之前获得的数据，将活塞塞入
重新实验即可
C．探究影响感应电流方向的因素时，甲同学在断开开关时发现灵敏电流计指针向右偏转，则开
关闭合后将滑动变阻器的滑片向右滑动（如图），电流计指针向右偏转。
D．在用单摆测量重力加速度的实验中，为了使摆的周期大一些，以方便测量，拉开摆球时，使
摆角大些

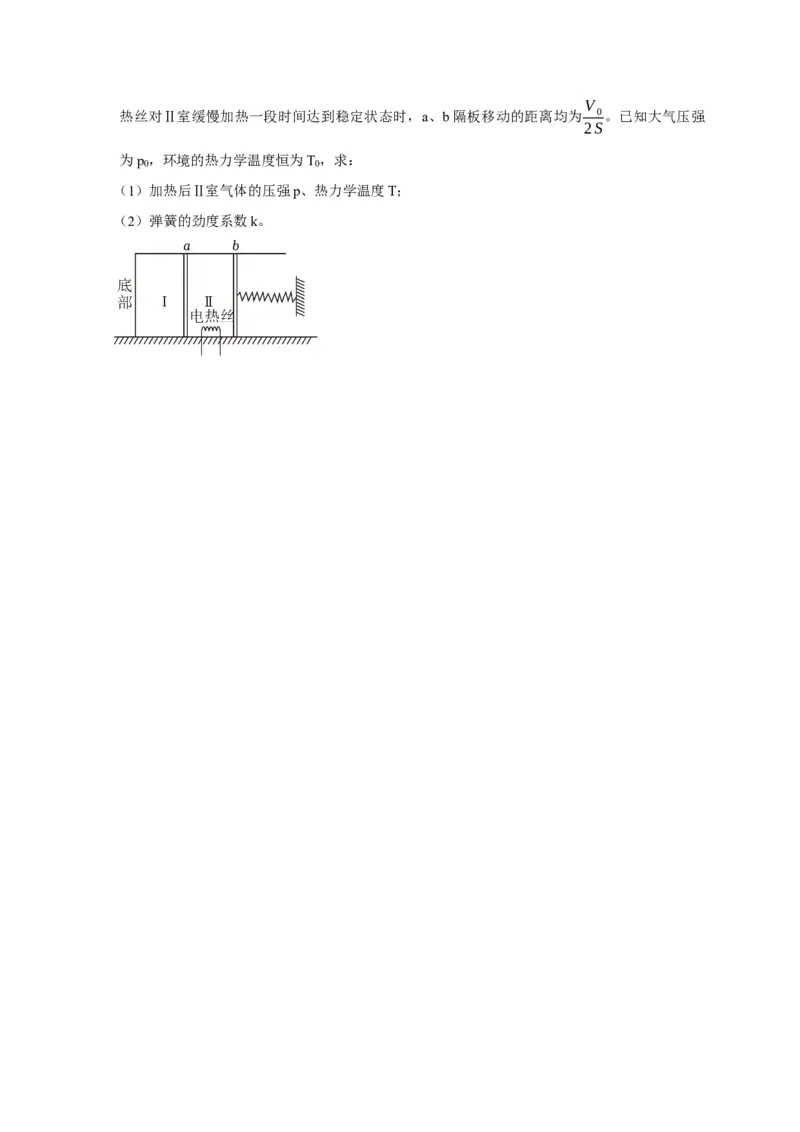

4． 一横截面积为S的圆柱形汽缸水平固定，开口向右，底部导热，其他部分绝热。汽缸
内的两绝热隔板a、b将汽缸分成Ⅰ、Ⅱ两室，隔板可在汽缸内无摩擦地移动。b的右侧与水平
弹簧相连，初始时弹簧处于原长，两室内均封闭有体积为V 、温度为T 的理想气体。现用电
0 0V
热丝对Ⅱ室缓慢加热一段时间达到稳定状态时，a、b隔板移动的距离均为 0。已知大气压强
2S
为p ，环境的热力学温度恒为T ，求：
0 0
（1）加热后Ⅱ室气体的压强p、热力学温度T；

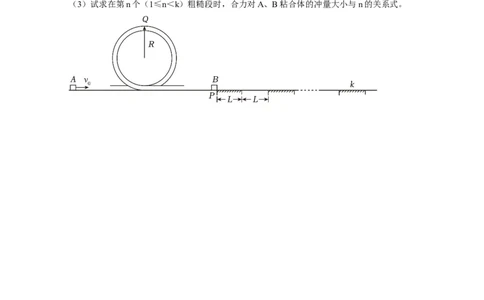

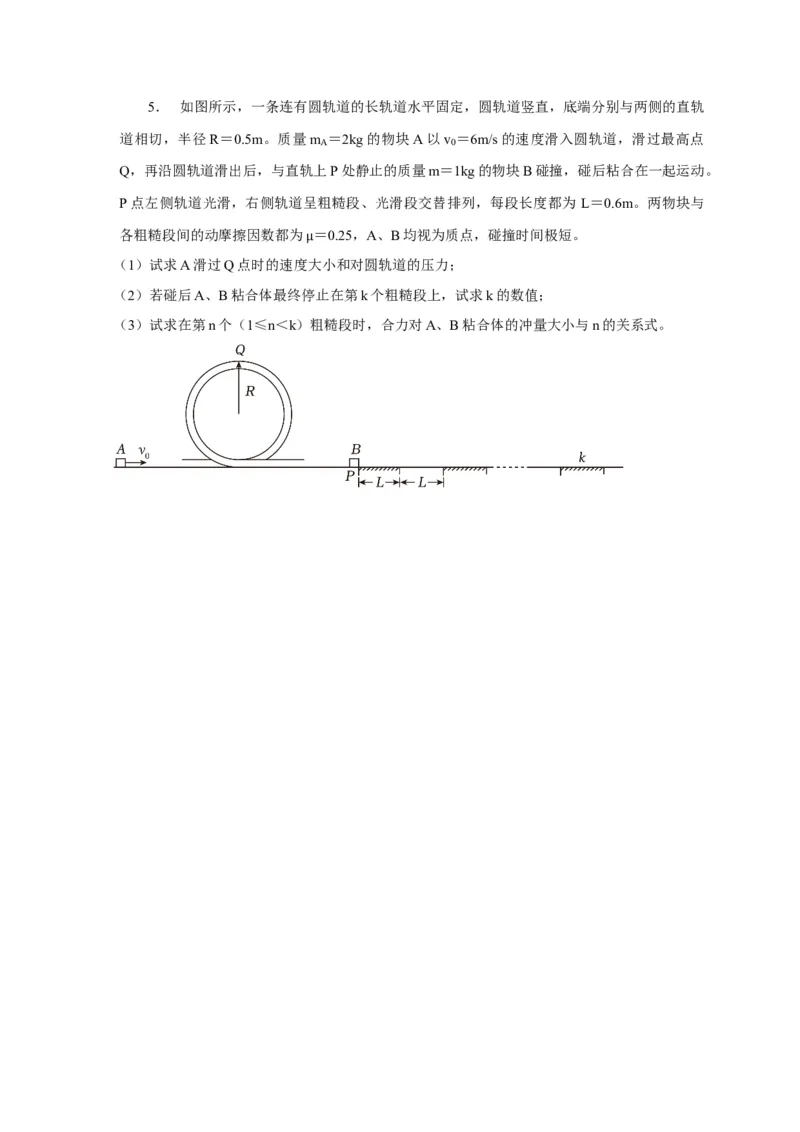

（2）弹簧的劲度系数k。5． 如图所示，一条连有圆轨道的长轨道水平固定，圆轨道竖直，底端分别与两侧的直轨
道相切，半径R＝0.5m。质量m ＝2kg的物块A以v ＝6m/s的速度滑入圆轨道，滑过最高点
A 0
Q，再沿圆轨道滑出后，与直轨上P处静止的质量m＝1kg的物块B碰撞，碰后粘合在一起运动。
P点左侧轨道光滑，右侧轨道呈粗糙段、光滑段交替排列，每段长度都为 L＝0.6m。两物块与
各粗糙段间的动摩擦因数都为 ＝0.25，A、B均视为质点，碰撞时间极短。
（1）试求A滑过Q点时的速度μ大小和对圆轨道的压力；
（2）若碰后A、B粘合体最终停止在第k个粗糙段上，试求k的数值；

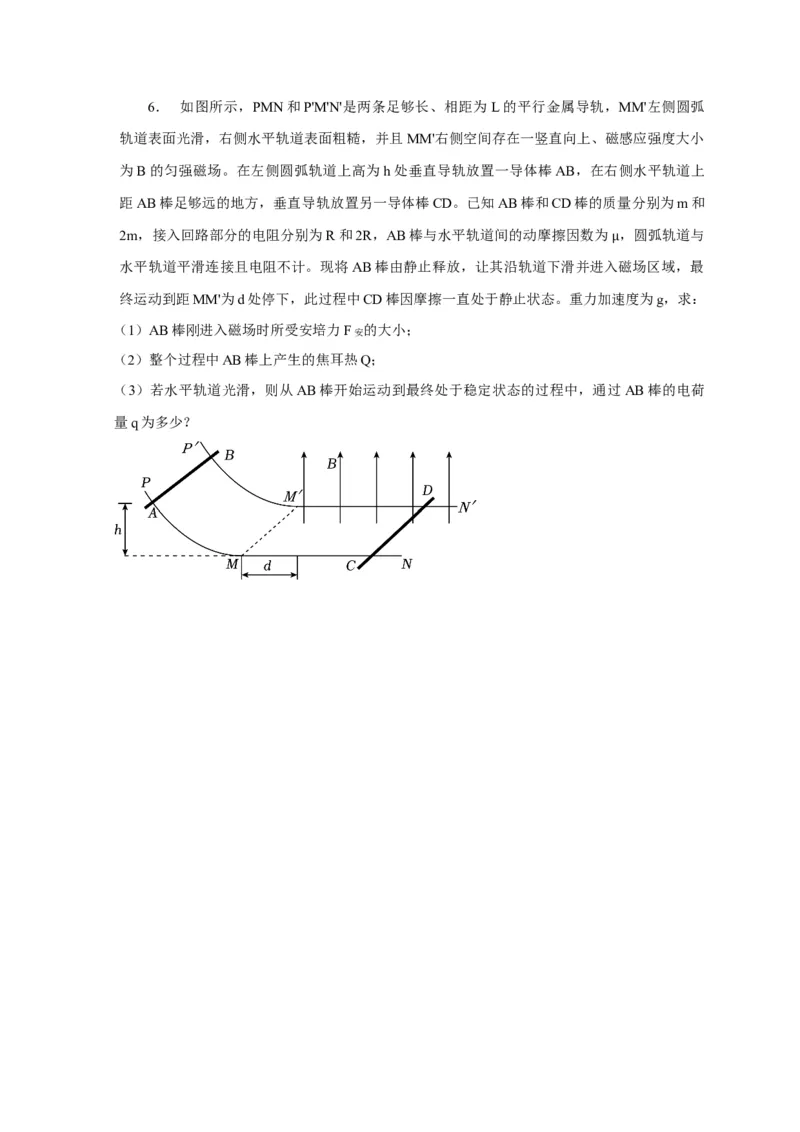

（3）试求在第n个（1≤n＜k）粗糙段时，合力对A、B粘合体的冲量大小与n的关系式。6． 如图所示，PMN和P'M'N'是两条足够长、相距为L的平行金属导轨，MM'左侧圆弧
轨道表面光滑，右侧水平轨道表面粗糙，并且MM'右侧空间存在一竖直向上、磁感应强度大小
为B的匀强磁场。在左侧圆弧轨道上高为h处垂直导轨放置一导体棒AB，在右侧水平轨道上
距AB棒足够远的地方，垂直导轨放置另一导体棒CD。已知AB棒和CD棒的质量分别为m和
2m，接入回路部分的电阻分别为R和2R，AB棒与水平轨道间的动摩擦因数为 ，圆弧轨道与
水平轨道平滑连接且电阻不计。现将AB棒由静止释放，让其沿轨道下滑并进入μ磁场区域，最
终运动到距MM'为d处停下，此过程中CD棒因摩擦一直处于静止状态。重力加速度为g，求：
（1）AB棒刚进入磁场时所受安培力F安 的大小；
（2）整个过程中AB棒上产生的焦耳热Q；
（3）若水平轨道光滑，则从AB棒开始运动到最终处于稳定状态的过程中，通过AB棒的电荷

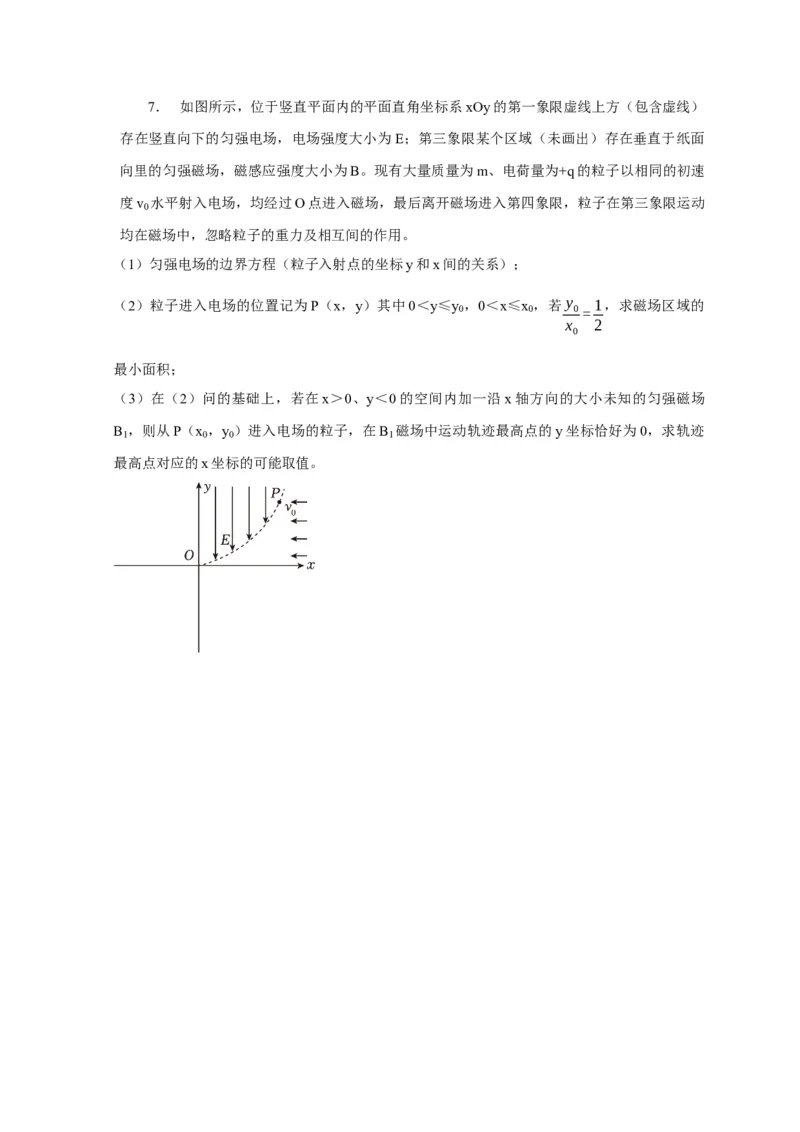

量q为多少？7． 如图所示，位于竖直平面内的平面直角坐标系xOy的第一象限虚线上方（包含虚线）
存在竖直向下的匀强电场，电场强度大小为E；第三象限某个区域（未画出）存在垂直于纸面
向里的匀强磁场，磁感应强度大小为B。现有大量质量为m、电荷量为+q的粒子以相同的初速
度v 水平射入电场，均经过O点进入磁场，最后离开磁场进入第四象限，粒子在第三象限运动
0
均在磁场中，忽略粒子的重力及相互间的作用。
（1）匀强电场的边界方程（粒子入射点的坐标y和x间的关系）；
（2）粒子进入电场的位置记为P（x，y）其中0＜y≤y ，0＜x≤x ，若y 1，求磁场区域的
0 0 0=
x 2
0
最小面积；
（3）在（2）问的基础上，若在x＞0、y＜0的空间内加一沿x轴方向的大小未知的匀强磁场
B ，则从P（x ，y ）进入电场的粒子，在B 磁场中运动轨迹最高点的y坐标恰好为0，求轨迹
1 0 0 1
最高点对应的x坐标的可能取值。
