5G基站安装

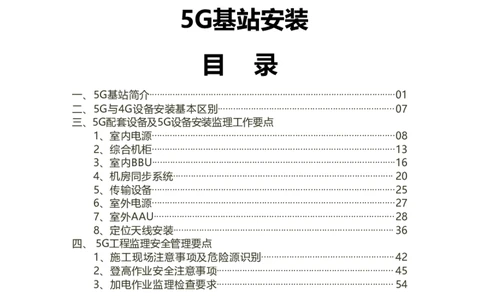

目 录
一、5G基站简介................................................................................................01
二、5G与4G设备安装基本区别.....................................................................07
三、5G配套设备及5G设备安装监理工作要点
1、室内电源...............................................................................................08
2、综合机柜...............................................................................................13
3、室内BBU...............................................................................................16
4、机房同步系统......................................................................................20
5、传输设备...............................................................................................25
6、室外电源...............................................................................................27
7、室外AAU..............................................................................................28
8、定位天线安装......................................................................................36
四、5G工程监理安全管理要点
1、施工现场注意事项及危险源识别....................................................42
2、登高作业安全注意事项.....................................................................45
3、加电作业监理检查要求.....................................................................544、临时用电监理检查要求.....................................................................58
五、 5G施工现场常见问题及整改照片........................................................62一、5G基站简介

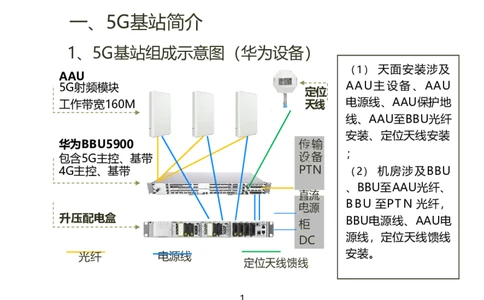

1、5G基站组成示意图（华为设备）
（1） 天面安装涉及
AAU
5G射频模块 AAU主设备、AAU
定位
工作带宽160M 天线 电源线、AAU保护地
线、AAU至BBU光纤
安装、定位天线安装
华为BBU5900 传D输
包含5G主控、基带 设C备 ；
4G主控、基带 PTN （2） 机房涉及BBU
、BBU至AAU光纤、
直流
D
BBU 至PTN 光纤，
电源
C
升压配电盒 BBU电源线、AAU电
柜
DC 源线，定位天线馈线
光纤 电源线 安装。
定位天线馈线
1一、5G基站简介

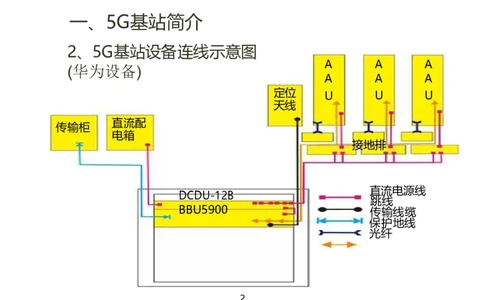

2、5G基站设备连线示意图
(华为设备) A A A
A A A
定位 U U U
天线
直流配
传输柜
电箱
接地排
直流电源线
DCDU-12B
跳线
BBU5900 传输线缆
保护地线
光纤
2一、5G基站简介
3、5G基站设备配置图
主要设备 说明
BBU BBU5900/V9200 基带处理单元
功能
射频模块 AAU5612/A9611(CPPI) 有源天线处理单元
模块
射频模块 AAU5613/A9611A(eCPPI) 有源天线处理单元
DCDU-12B/EPU02D-02/APU 交流转直流
电源模块
OPM50M/P1500 室外电源模块
BTS3900/BTS3900L 室内宏机柜
机柜、机框
IMB05 室内小容量机柜
配 套 类
设备 ILC29 室内机柜
其他类 BBU机房同步系统 北斗/GPS卫星授时
SPM60A 交流防雷盒
ODM03D 电源线转接
定位天线 GPS/BDS 基站同步定位系统
3一、5G基站简介
华为BBU5900
D.外观
A.用途 容纳BBU单板
B.组成 BBU5900盒体(默认包含1个)；
风扇模块(默认包含1个)；
电源模块(默认包含1个)；基带板UBBPg2a，主控板UMPTg3等。
C.技术指标
项目 指标
尺 寸 (H x W x D) 86 mm x 442 mm x 310 mm
重量 ≤ 18 kg (满配置)
供电电压 -38.4 VDC to -57 V DC
工作温度 Long term: -20ºC to +55ºC
工作湿度 5% RH to 95% RH
保护等级 IP20
最大散热能力 2100W
4一、5G基站简介

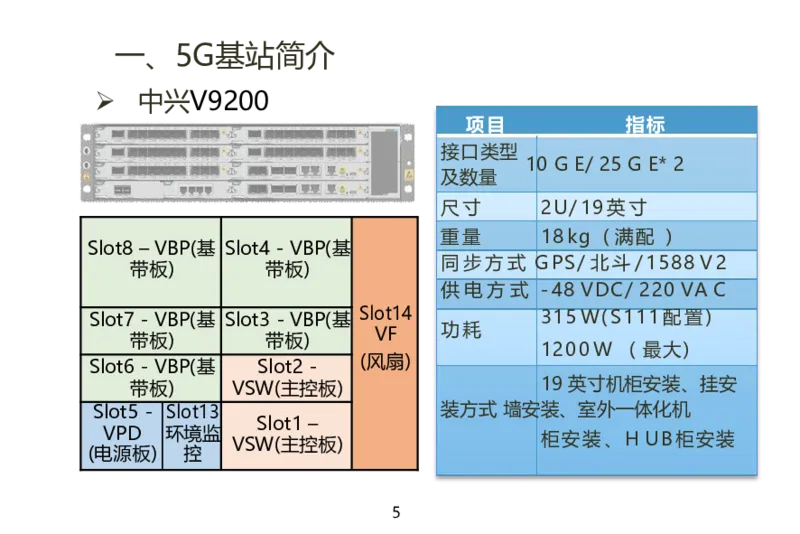

中兴V9200
项目 指标
接口类型
10 G E/ 25 G E* 2
及数量
尺寸 2U/19英寸
重量 18kg（满配 ）
Slot8 –VBP(基 Slot4- VBP(基
同步方式 GPS/北斗/1588V2
带板) 带板)
供电方式 -48 VDC/ 220 VA C
Slot7- VBP(基 Slot3 -VBP(基 Slot14 315W(S111配置)
VF 功耗
带板) 带板)
1200W （ 最大）
Slot6- VBP(基 Slot2 - (风扇)
带板) VSW(主控板) 19英寸机柜安装、挂安
Slot5 - Slot13 装方式 墙安装、室外一体化机
Slot1 –
VPD 环境监
VSW(主控板) 柜安装、HUB柜安装
(电源板) 控

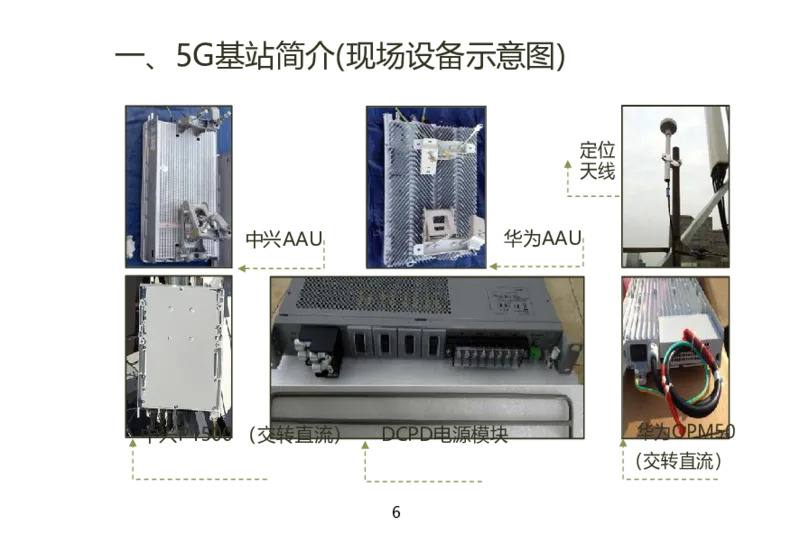

5一、5G基站简介(现场设备示意图)
定位
天线
中兴AAU 华为AAU
中兴P1500（交转直流） DCPD电源模块 华为OPM50
（交转直流）
6二、5G与4G设备安装基本区别

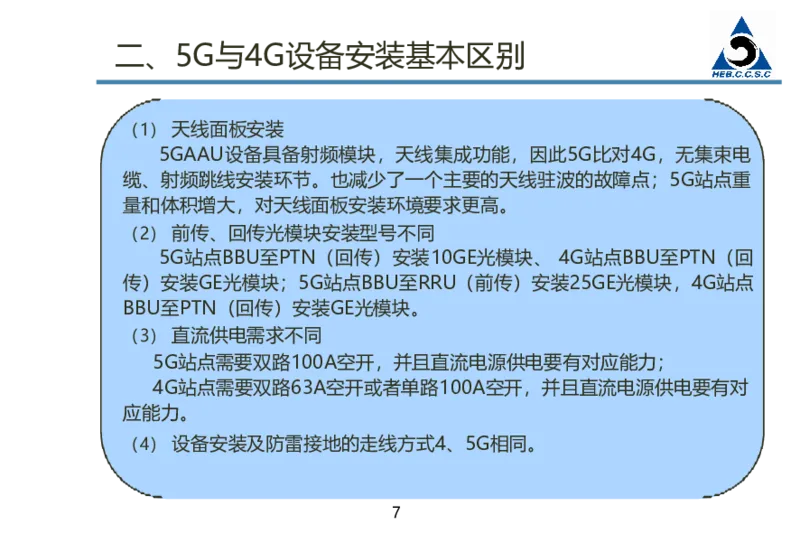

（1） 天线面板安装
5GAAU设备具备射频模块，天线集成功能，因此5G比对4G，无集束电
缆、射频跳线安装环节。也减少了一个主要的天线驻波的故障点；5G站点重
量和体积增大，对天线面板安装环境要求更高。
（2） 前传、回传光模块安装型号不同
5G站点BBU至PTN（回传）安装10GE光模块、 4G站点BBU至PTN（回
传）安装GE光模块；5G站点BBU至RRU（前传）安装25GE光模块，4G站点
BBU至PTN（回传）安装GE光模块。
（3） 直流供电需求不同
5G站点需要双路100A空开，并且直流电源供电要有对应能力；
4G站点需要双路63A空开或者单路100A空开，并且直流电源供电要有对
应能力。
（4） 设备安装及防雷接地的走线方式4、5G相同。
7三、5G配套设备及5G设备安装监理工作要点
1.1、室内电源安装要求

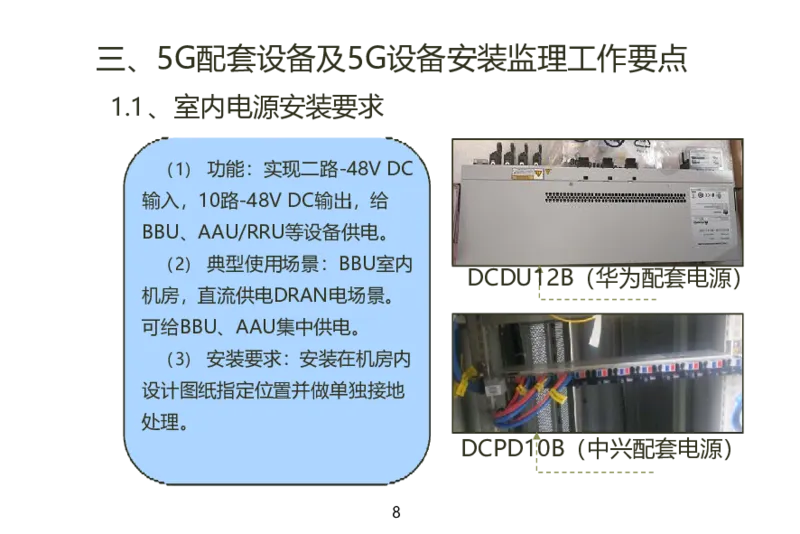

（1） 功能：实现二路-48VDC
输入，10路-48VDC输出，给
BBU、AAU/RRU等设备供电。
（2） 典型使用场景：BBU室内
DCDU12B（华为配套电源）
机房，直流供电DRAN电场景。
可给BBU、AAU集中供电。
（3） 安装要求：安装在机房内
设计图纸指定位置并做单独接地
处理。
DCPD10B（中兴配套电源）
8三、5G配套设备及5G设备安装监理工作要点

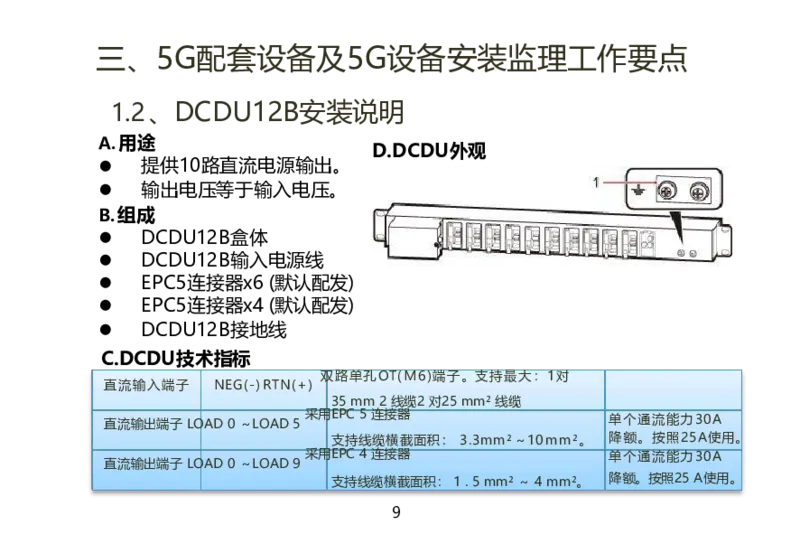

1.2、DCDU12B安装说明
A.用途
D.DCDU外观
提供10路直流电源输出。
输出电压等于输入电压。
B.组成
DCDU12B盒体
DCDU12B输入电源线
EPC5连接器x6(默认配发)
EPC5连接器x4(默认配发)
DCDU12B接地线
C.DCDU技术指标
双路单孔OT(M6)端子。支持最大：1对
直流输入端子 NEG(-)RTN(+)
35mm2线缆2对25mm²线缆
直流输出端子LOAD0～LOAD5 采用EPC5连接器 单个通流能力30A
支持线缆横截面积：3.3mm²～10mm²。 降额。按照25A使用。
采用EPC4连接器 单个通流能力30A
直流输出端子LOAD0～LOAD9
支持线缆横截面积：1.5mm²～4mm²。 降额。按照25A使用。
9三、5G配套设备及5G设备安装监理工作要点
1.3、DCPD10B安装说明

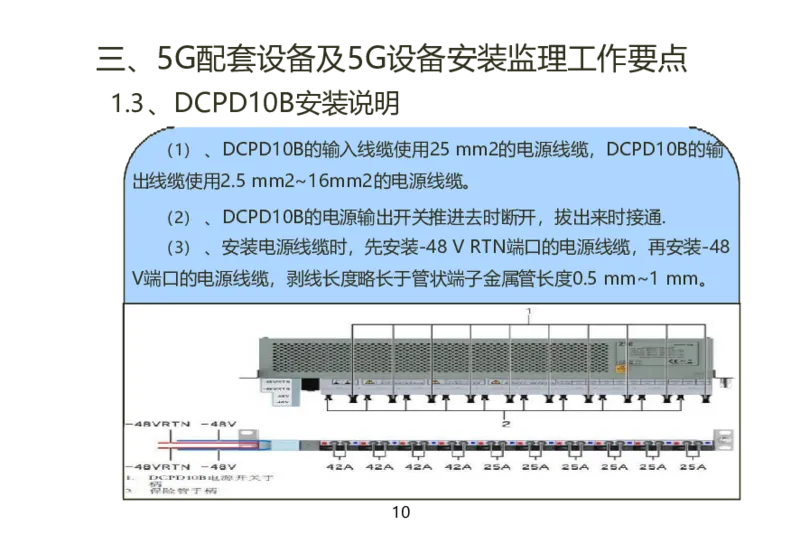

（1）、DCPD10B的输入线缆使用25mm2的电源线缆，DCPD10B的输
出线缆使用2.5mm2~16mm2的电源线缆。
（2）、DCPD10B的电源输出开关推进去时断开，拔出来时接通.
（3）、安装电源线缆时，先安装-48VRTN端口的电源线缆，再安装-48
V端口的电源线缆，剥线长度略长于管状端子金属管长度0.5mm~1mm。
10三、5G配套设备及5G设备安装监理工作要点

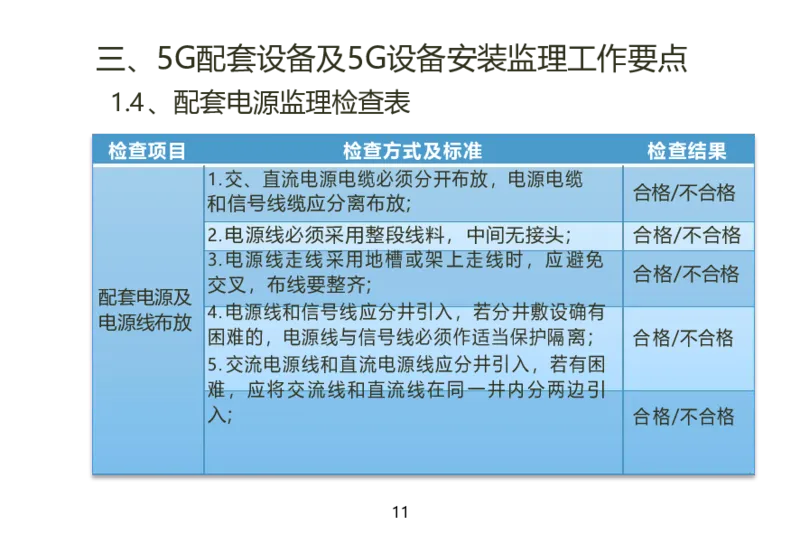

1.4、配套电源监理检查表
检查项目 检查方式及标准 检查结果
1.交、直流电源电缆必须分开布放，电源电缆
合格/不合格
和信号线缆应分离布放;
2.电源线必须采用整段线料，中间无接头; 合格/不合格
3.电源线走线采用地槽或架上走线时，应避免
合格/不合格
交叉，布线要整齐;
配套电源及
4.电源线和信号线应分井引入，若分井敷设确有
电源线布放
困难的，电源线与信号线必须作适当保护隔离； 合格/不合格
5.交流电源线和直流电源线应分井引入，若有困
难，应将交流线和直流线在同一井内分两边引
入; 合格/不合格
11三、5G配套设备及5G设备安装监理工作要点
1.4、配套电源监理检查表
检查项目 检查方式及标准 检查结果
6.机房电源线布放方式如下：采用上走线方式
时，交、直流电源线应尽量分架布放。在机房
空间紧张且电源线较少时，交、直流电源线可
在同一个走线架上分两边隔离走线。如果设备
配套电源及 电 合格/不合格
机柜没有上线孔，则需要顺其集装架安装爬梯或爬
源线布放
线槽。如必须采用地板下槽道走线时，槽
道须架空，交、直流电源线之间应隔离;
7.电源线两端要有标签，标签上要标明电源线
合格/不合格
对端端子位置信息。
12三、5G配套设备及5G设备安装监理工作要点

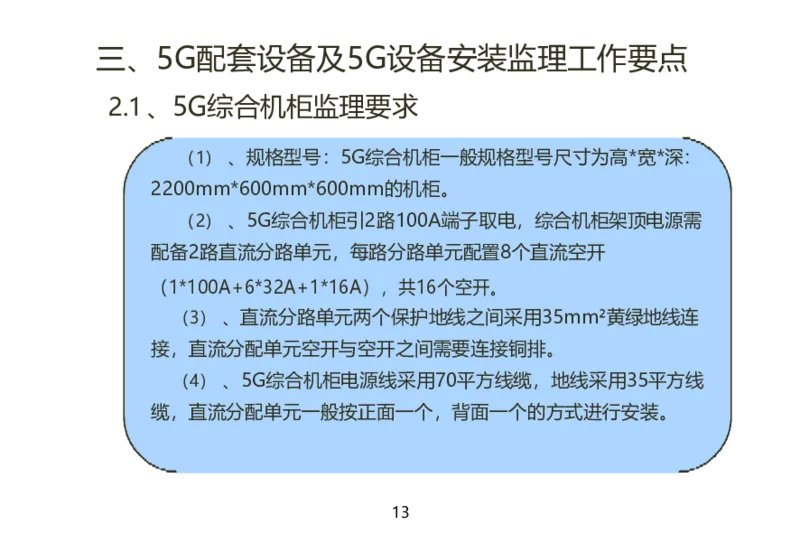

2.1、5G综合机柜监理要求
（1） 、规格型号：5G综合机柜一般规格型号尺寸为高*宽*深：
2200mm*600mm*600mm的机柜。
（2） 、5G综合机柜引2路100A端子取电，综合机柜架顶电源需
配备2路直流分路单元，每路分路单元配置8个直流空开
（1*100A+6*32A+1*16A），共16个空开。
（3）、直流分路单元两个保护地线之间采用35mm²黄绿地线连
接，直流分配单元空开与空开之间需要连接铜排。
（4）、5G综合机柜电源线采用70平方线缆，地线采用35平方线
缆，直流分配单元一般按正面一个，背面一个的方式进行安装。
13三、5G配套设备及5G设备安装监理工作要点

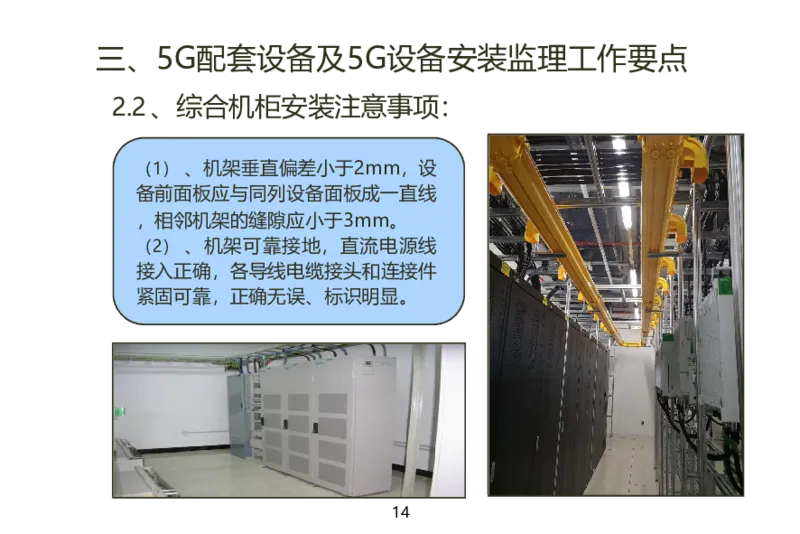

2.2、综合机柜安装注意事项：
（1） 、机架垂直偏差小于2mm，设
备前面板应与同列设备面板成一直线
，相邻机架的缝隙应小于3mm。
（2） 、机架可靠接地，直流电源线
接入正确，各导线电缆接头和连接件
紧固可靠，正确无误、标识明显。
14三、5G配套设备及5G设备安装监理工作要点

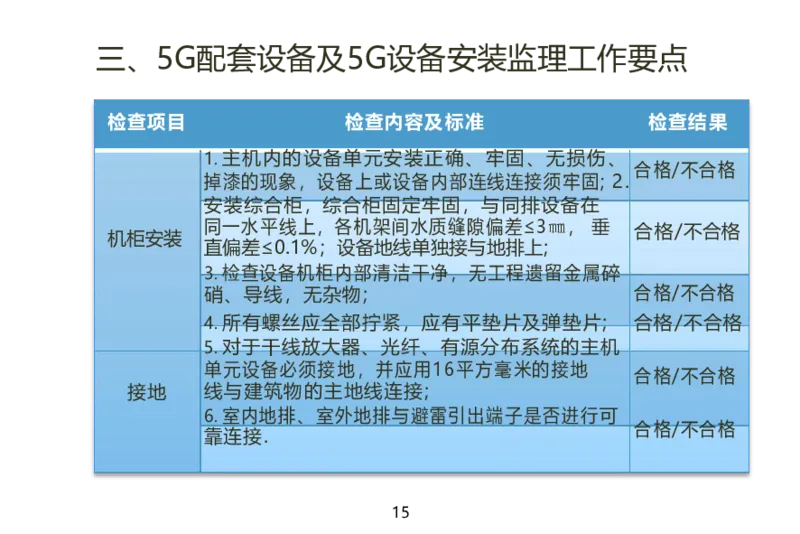

检查项目 检查内容及标准 检查结果
1.主机内的设备单元安装正确、牢固、无损伤、
合格/不合格
掉漆的现象，设备上或设备内部连线连接须牢固; 2.
安装综合柜，综合柜固定牢固，与同排设备在
同一水平线上，各机架间水质缝隙偏差≤3㎜， 垂 合格/不合格
机柜安装
直偏差≤0.1%；设备地线单独接与地排上;
3.检查设备机柜内部清洁干净，无工程遗留金属碎
硝、导线，无杂物; 合格/不合格
4.所有螺丝应全部拧紧，应有平垫片及弹垫片; 合格/不合格
5.对于干线放大器、光纤、有源分布系统的主机
单元设备必须接地，并应用16平方毫米的接地 合格/不合格
接地 线与建筑物的主地线连接;
6.室内地排、室外地排与避雷引出端子是否进行可
合格/不合格
靠连接.
15三、5G配套设备及5G设备安装监理工作要点

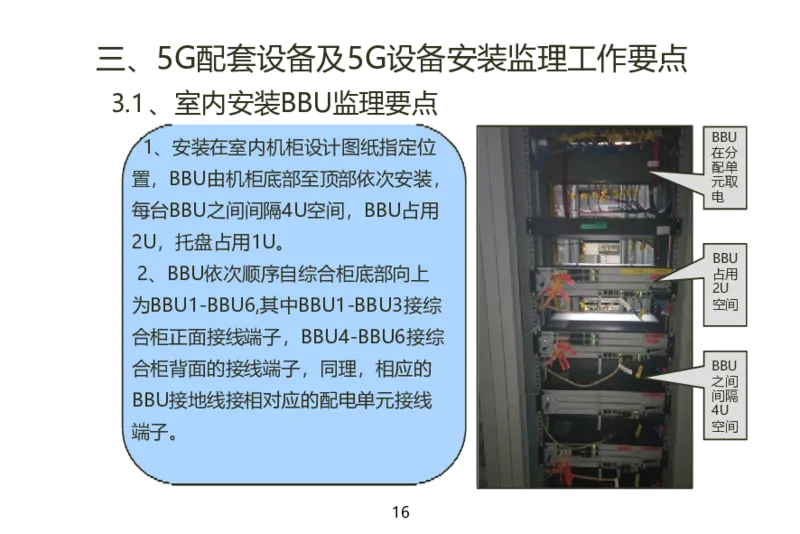

3.1、室内安装BBU监理要点
BBU
1、安装在室内机柜设计图纸指定位
在分
配单
置，BBU由机柜底部至顶部依次安装， 元取
电
每台BBU之间间隔4U空间，BBU占用
2U，托盘占用1U。
BBU
2、BBU依次顺序自综合柜底部向上 占用
2U
为BBU1-BBU6,其中BBU1-BBU3接综 空间
合柜正面接线端子，BBU4-BBU6接综
合柜背面的接线端子，同理，相应的 BBU
之间
BBU接地线接相对应的配电单元接线 间隔
4U
端子。 空间
16三、5G配套设备及5G设备安装监理工作要点

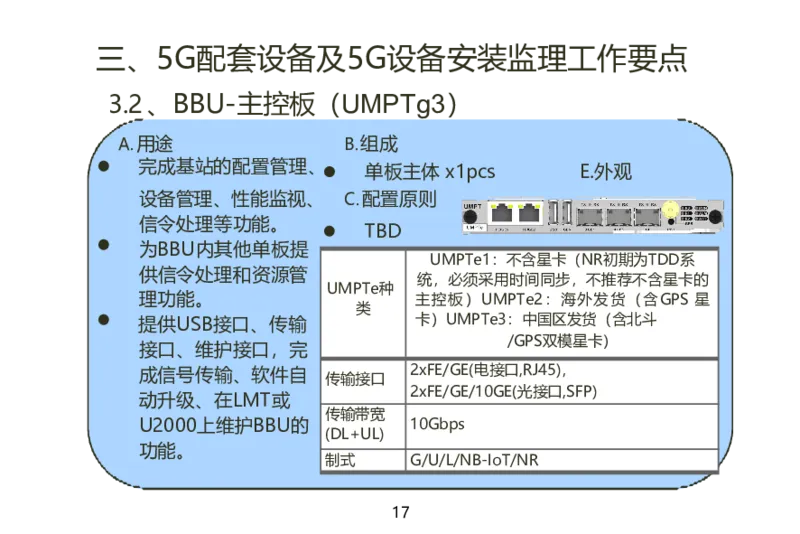

3.2、BBU-主控板（UMPTg3）
A.用途 B.组成
完成基站的配置管理、 单板主体x1pcs E.外观
设备管理、性能监视、 C.配置原则
信令处理等功能。
TBD
为BBU内其他单板提
D.技术指标UMPTe1：不含星卡（NR初期为TDD系
供信令处理和资源管
统，必须采用时间同步，不推荐不含星卡的
UMPTe种
理功能。 主控板）UMPTe2：海外发货（含GPS 星
类
提供USB接口、传输 卡）UMPTe3：中国区发货（含北斗
/GPS双模星卡）
接口、维护接口，完
成信号传输、软件自 传输接口 2xFE/GE(电接口,RJ45)，
2xFE/GE/10GE(光接口,SFP)
动升级、在LMT或
传输带宽
U2000上维护BBU的 10Gbps
(DL+UL)
功能。
制式 G/U/L/NB-IoT/NR
17三、5G配套设备及5G设备安装监理工作要点

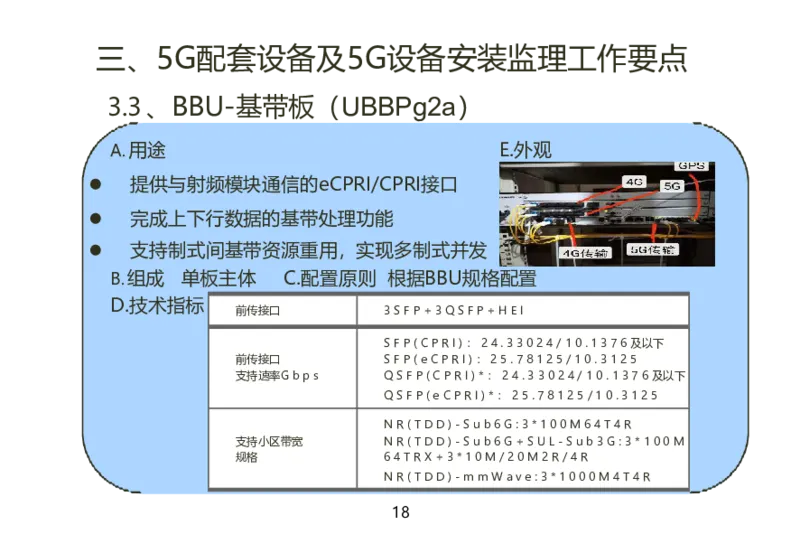

3.3、BBU-基带板（UBBPg2a）
A.用途 E.外观
提供与射频模块通信的eCPRI/CPRI接口
完成上下行数据的基带处理功能
支持制式间基带资源重用，实现多制式并发
B.组成 单板主体 C.配置原则 根据BBU规格配置
D.技术指标
前传接口 3SFP+3QSFP+HEI
SFP(CPRI)：24.33024/10.1376及以下
前传接口 SFP(eCPRI)：25.78125/10.3125
支持速率Gbps QSFP(CPRI)*：24.33024/10.1376及以下
QSFP(eCPRI)*：25.78125/10.3125
NR(TDD)-Sub6G:3*100M64T4R
支持小区带宽 NR(TDD)-Sub6G+SUL-Sub3G:3*100M
规格 64TRX+3*10M/20M2R/4R
NR(TDD)-mmWave:3*1000M4T4R
18三、5G配套设备及5G设备安装监理工作要点
3.4、BBU机柜、机框接地注意事项

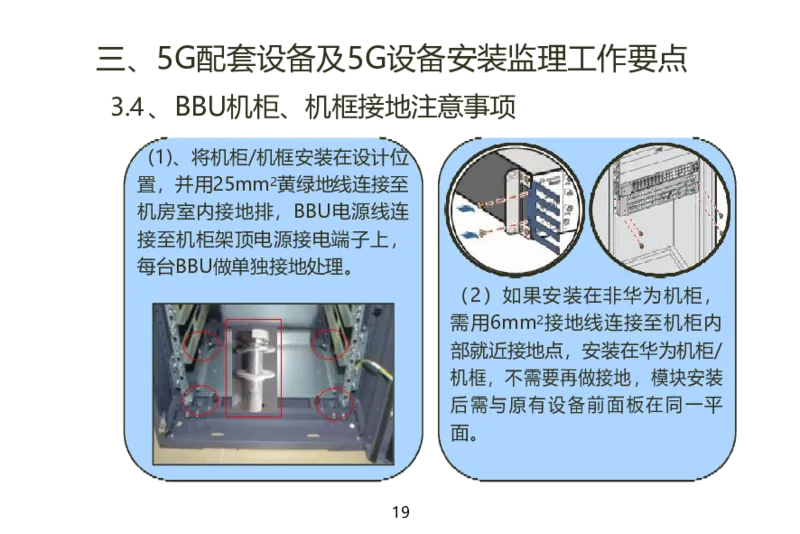

(1)、将机柜/机框安装在设计位
置，并用25mm2黄绿地线连接至
机房室内接地排，BBU电源线连
接至机柜架顶电源接电端子上，
每台BBU做单独接地处理。
（2）如果安装在非华为机柜，
需用6mm2接地线连接至机柜内
部就近接地点，安装在华为机柜/
机框，不需要再做接地，模块安装
后需与原有设备前面板在同一平
面。
19三、5G配套设备及5G设备安装监理工作要点

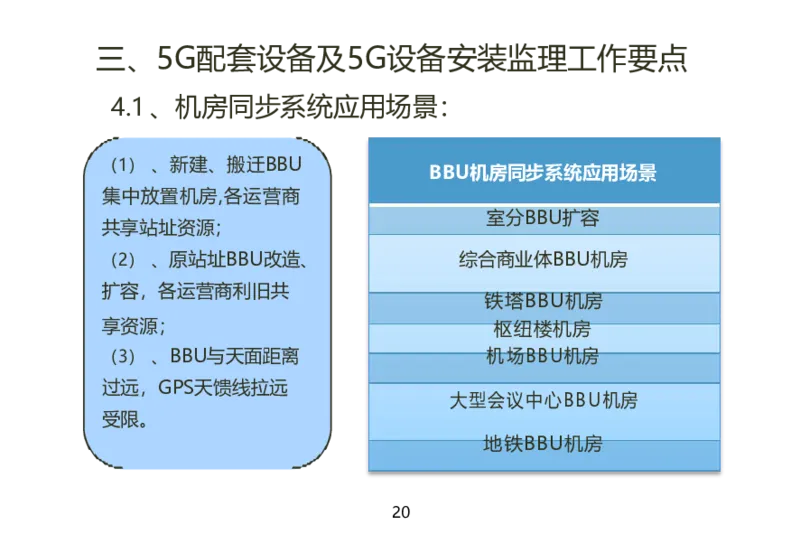

4.1、机房同步系统应用场景：
（1） 、新建、搬迁BBU
BBU机房同步系统应用场景
集中放置机房,各运营商
室分BBU扩容
共享站址资源；
（2） 、原站址BBU改造、 综合商业体BBU机房
扩容，各运营商利旧共
铁塔BBU机房
享资源； 枢纽楼机房
（3） 、BBU与天面距离 机场BBU机房
过远，GPS天馈线拉远
大型会议中心BBU机房
受限。
地铁BBU机房
20三、5G配套设备及5G设备安装监理工作要点

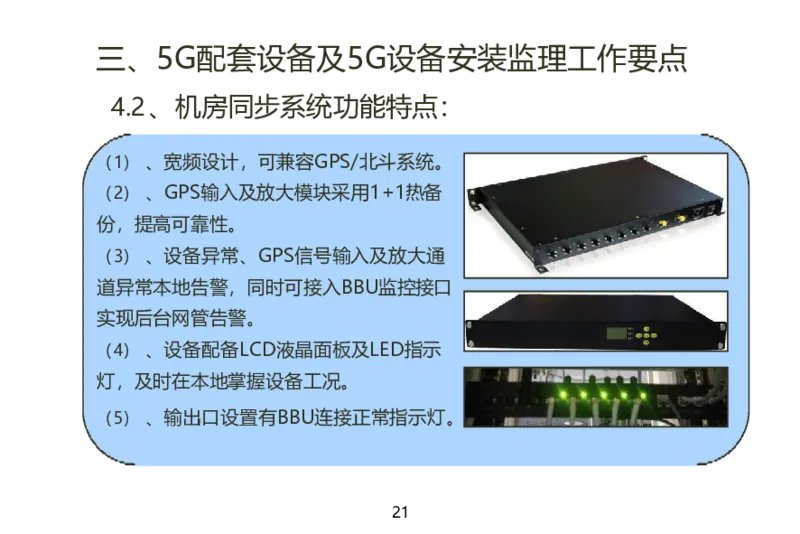

4.2、机房同步系统功能特点：
（1） 、宽频设计，可兼容GPS/北斗系统。
（2） 、GPS输入及放大模块采用1+1热备
份，提高可靠性。
（3） 、设备异常、GPS信号输入及放大通
道异常本地告警，同时可接入BBU监控接口
实现后台网管告警。
（4） 、设备配备LCD液晶面板及LED指示
灯，及时在本地掌握设备工况。
（5） 、输出口设置有BBU连接正常指示灯。
21三、5G配套设备及5G设备安装监理工作要点

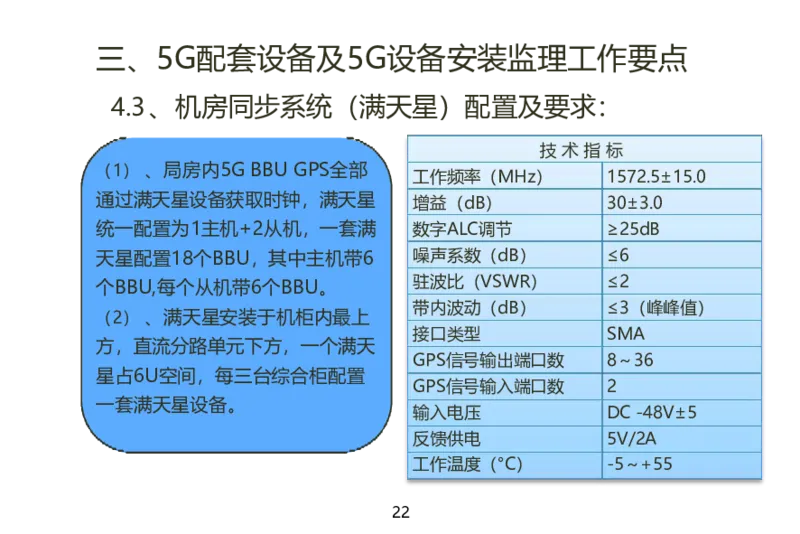

4.3、机房同步系统（满天星）配置及要求：
技术指标
（1） 、局房内5GBBU GPS全部
工作频率（MHz） 1572.5±15.0
通过满天星设备获取时钟，满天星 增益（dB） 30±3.0
统一配置为1主机+2从机，一套满 数字ALC调节 ≥25dB
天星配置18个BBU，其中主机带6 噪声系数（dB） ≤6
个BBU,每个从机带6个BBU。 驻波比（VSWR） ≤2
带内波动（dB） ≤3（峰峰值）
（2） 、满天星安装于机柜内最上
接口类型 SMA
方，直流分路单元下方，一个满天
GPS信号输出端口数 8～36
星占6U空间，每三台综合柜配置
GPS信号输入端口数 2
一套满天星设备。
输入电压 DC-48V±5
反馈供电 5V/2A
工作温度（°C） -5～+55
22三、5G配套设备及5G设备安装监理工作要点

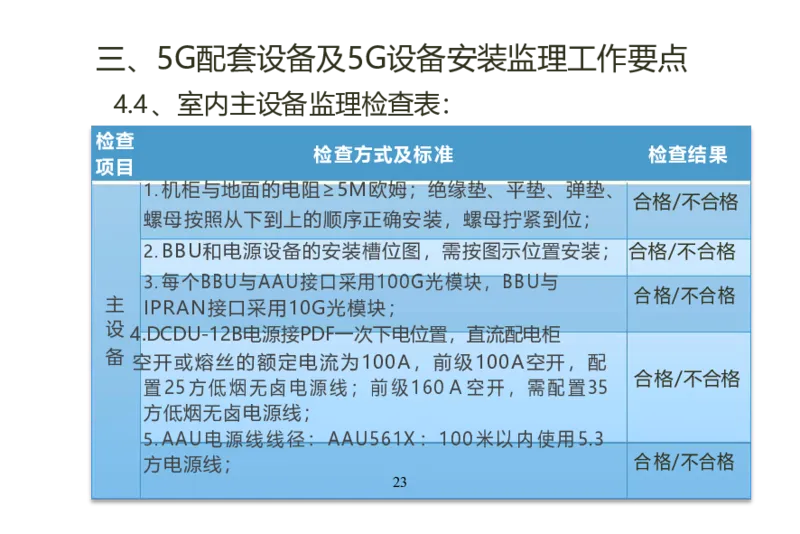

4.4、室内主设备监理检查表：
检查
检查方式及标准 检查结果
项目
1.机柜与地面的电阻≥5M欧姆；绝缘垫、平垫、弹垫、
合格/不合格
螺母按照从下到上的顺序正确安装，螺母拧紧到位；
2.BBU和电源设备的安装槽位图，需按图示位置安装； 合格/不合格
3.每个BBU与AAU接口采用100G光模块，BBU与
合格/不合格
主 IPRAN接口采用10G光模块；
设 4.DCDU-12B电源接PDF一次下电位置，直流配电柜
备 空开或熔丝的额定电流为100A，前级100A空开，配
合格/不合格
置25方低烟无卤电源线；前级160Ａ空开，需配置35
方低烟无卤电源线；
5.AAU电源线线径：AAU561X：100米以内使用5.3
方电源线； 合格/不合格
23三、5G配套设备及5G设备安装监理工作要点
检查
检查方式及标准 检查结果
项目

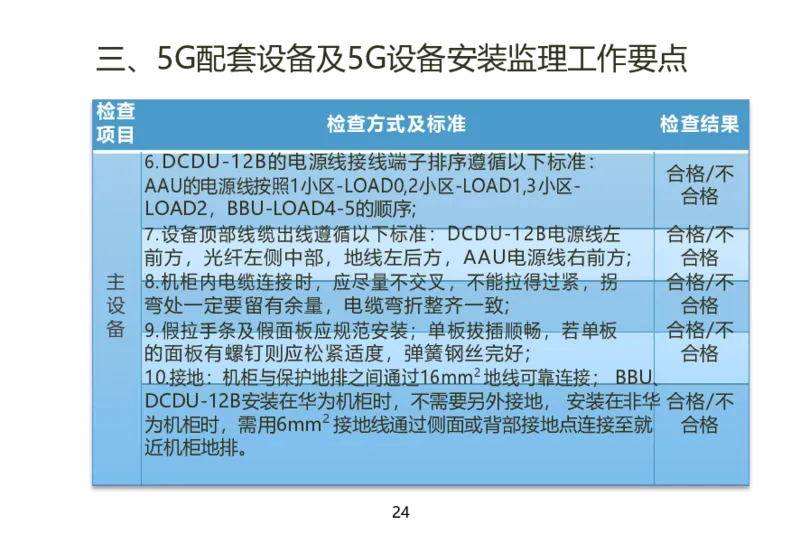

6.DCDU-12B的电源线接线端子排序遵循以下标准：
合格/不
AAU的电源线按照1小区-LOAD0,2小区-LOAD1,3小区-
合格
LOAD2，BBU-LOAD4-5的顺序;
7.设备顶部线缆出线遵循以下标准：DCDU-12B电源线左 合格/不
前方，光纤左侧中部，地线左后方，AAU电源线右前方; 合格
主 8.机柜内电缆连接时，应尽量不交叉，不能拉得过紧，拐 合格/不
设 弯处一定要留有余量，电缆弯折整齐一致; 合格
备 9.假拉手条及假面板应规范安装；单板拔插顺畅，若单板 合格/不
的面板有螺钉则应松紧适度，弹簧钢丝完好; 合格
10.接地：机柜与保护地排之间通过16mm2地线可靠连接； BBU、
DCDU-12B安装在华为机柜时，不需要另外接地， 安装在非华合格/不
为机柜时，需用6mm2接地线通过侧面或背部接地点连接至就 合格
近机柜地排。
24三、5G配套设备及5G设备安装监理工作要点
5.1、传输设备安装要求

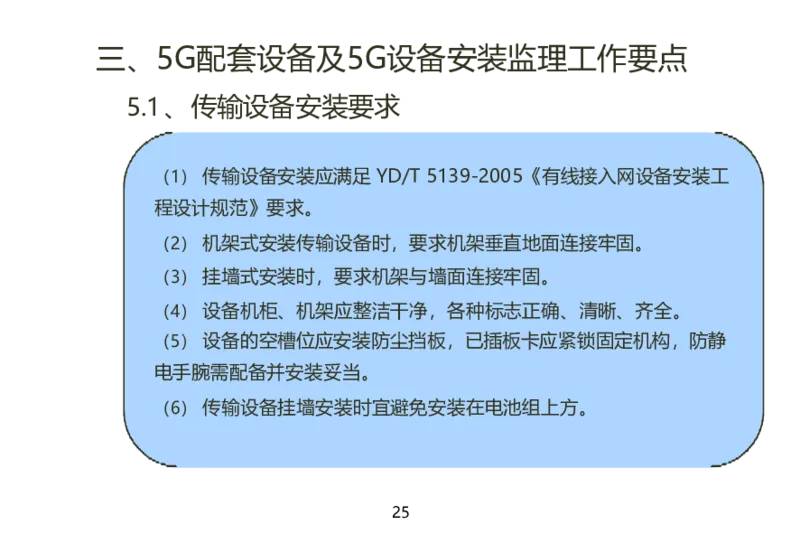

（1） 传输设备安装应满足YD/T5139-2005《有线接入网设备安装工
程设计规范》要求。
（2） 机架式安装传输设备时，要求机架垂直地面连接牢固。
（3） 挂墙式安装时，要求机架与墙面连接牢固。
（4） 设备机柜、机架应整洁干净，各种标志正确、清晰、齐全。
（5） 设备的空槽位应安装防尘挡板，已插板卡应紧锁固定机构，防静
电手腕需配备并安装妥当。
（6） 传输设备挂墙安装时宜避免安装在电池组上方。
25三、5G配套设备及5G设备安装监理工作要点

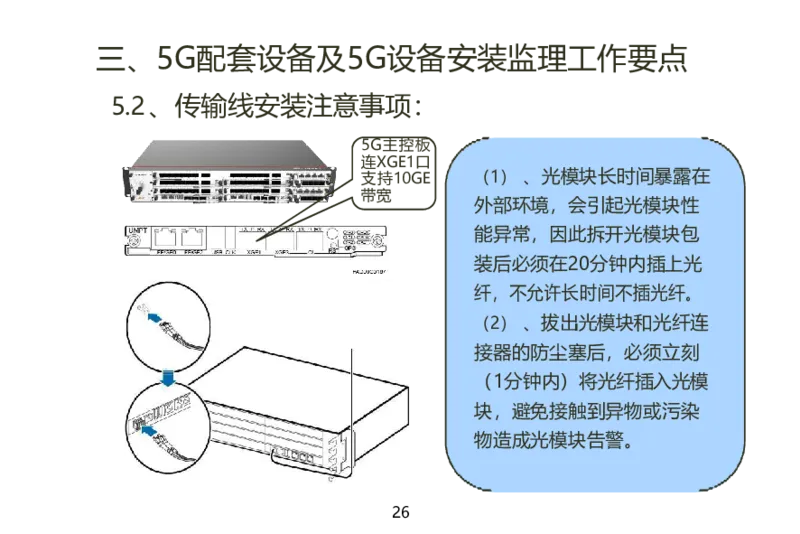

5.2、传输线安装注意事项：
5G主控板
连XGE1口
支持10GE （1） 、光模块长时间暴露在
带宽
外部环境，会引起光模块性
能异常，因此拆开光模块包
装后必须在20分钟内插上光
纤，不允许长时间不插光纤。
（2） 、拔出光模块和光纤连
接器的防尘塞后，必须立刻
（1分钟内）将光纤插入光模
块，避免接触到异物或污染
物造成光模块告警。

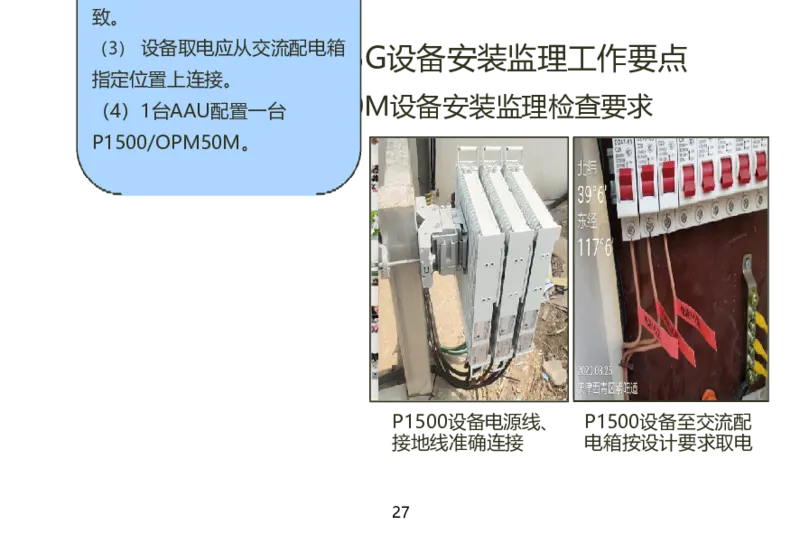

26（1） P1500/OPM50M 设备
按照设计图纸要求安装牢固。
致。
（三3）、设5备G取电配应套从交设流备配电及箱5G设备安装监理工作要点
指定位置上连接。
6.1、P1500/OPM50M设备安装监理检查要求
（4）1台AAU配置一台
P1500/OPM50M。
P1500设备电源线、 P1500设备至交流配
接地线准确连接 电箱按设计要求取电
27三、5G配套设备及5G设备安装监理工作要点

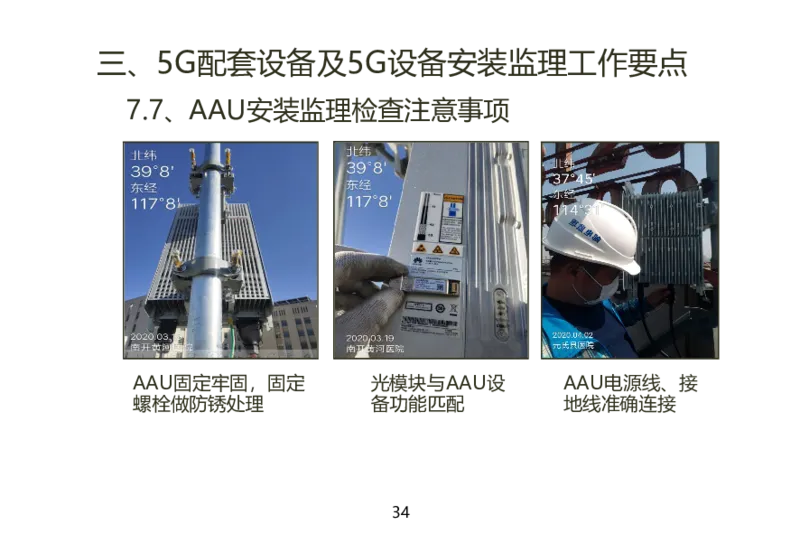

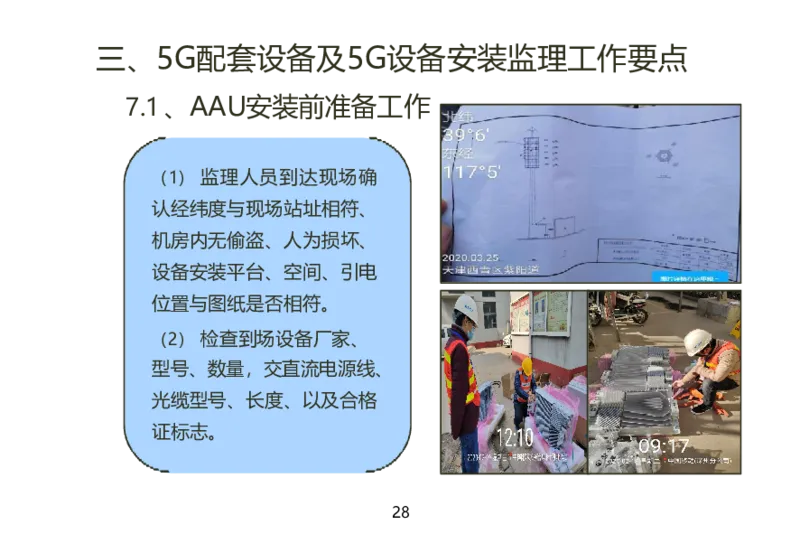

7.1、AAU安装前准备工作
（1） 监理人员到达现场确
认经纬度与现场站址相符、
机房内无偷盗、人为损坏、
设备安装平台、空间、引电
位置与图纸是否相符。
（2） 检查到场设备厂家、
型号、数量，交直流电源线、
光缆型号、长度、以及合格
证标志。
28三、5G配套设备及5G设备安装监理工作要点
7.2、设备搬运、开箱验货
（1） 、查看运抵站点的设备（包装箱）外观是否完好；
（2） 、无问题后开箱验货，按各包装箱上所附的装箱单号，查点货物
数量和完好度；
（3） 、由监理、随工、施工队在装箱单上签字确认；
（4） 、如果出现外包装严重损坏或浸水则应停止开箱，由督导拍照留
证，填写《货物问题反馈表》，反馈发货单位。
29三、5G配套设备及5G设备安装监理工作要点

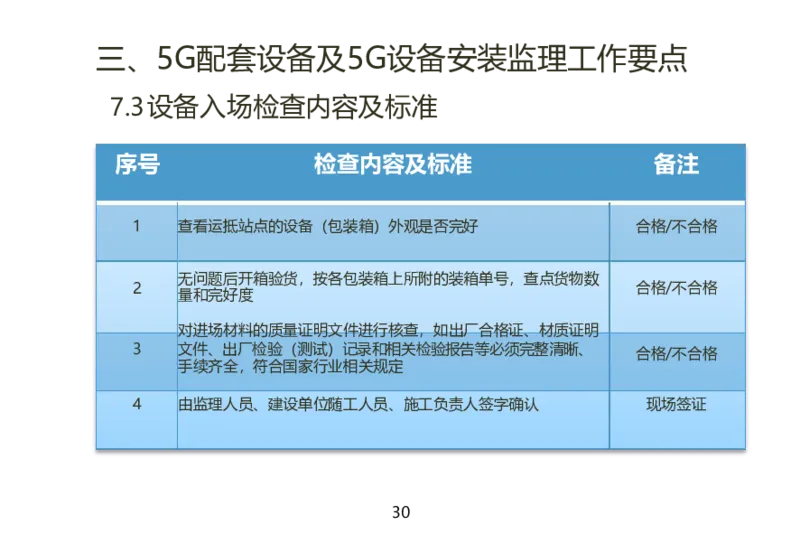

7.3设备入场检查内容及标准
序号 检查内容及标准 备注
1 查看运抵站点的设备（包装箱）外观是否完好 合格/不合格
无问题后开箱验货，按各包装箱上所附的装箱单号，查点货物数
2 合格/不合格
量和完好度
对进场材料的质量证明文件进行核查，如出厂合格证、材质证明
3 文件、出厂检验（测试）记录和相关检验报告等必须完整清晰、 合格/不合格
手续齐全，符合国家行业相关规定
4 由监理人员、建设单位随工人员、施工负责人签字确认 现场签证
30三、5G配套设备及5G设备安装监理工作要点
7.4、AAU的吊装

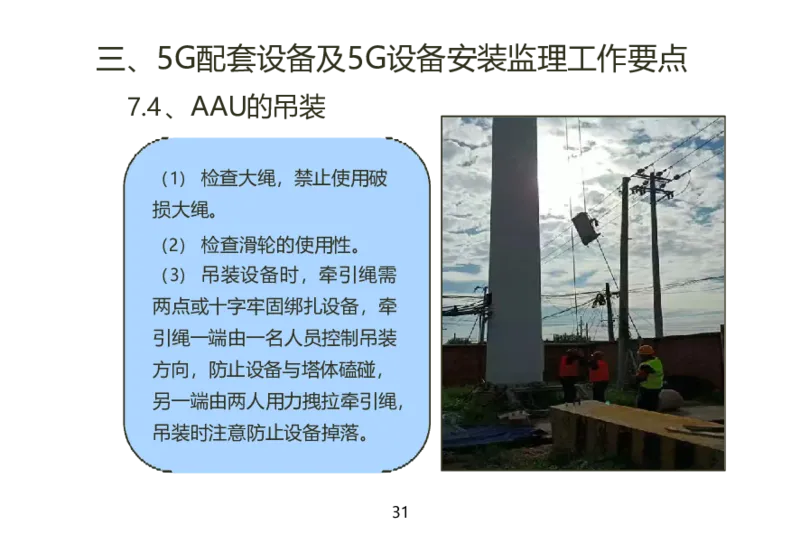

（1） 检查大绳，禁止使用破
损大绳。
（2） 检查滑轮的使用性。
（3） 吊装设备时，牵引绳需
两点或十字牢固绑扎设备，牵
引绳一端由一名人员控制吊装
方向，防止设备与塔体磕碰，
另一端由两人用力拽拉牵引绳，
吊装时注意防止设备掉落。
31三、5G配套设备及5G设备安装监理工作要点
7.5、AAU设备安装
（1） AAU安装位置应满足和
现网天线的隔离要求。
（2） AAU固定抱杆上要牢固、
可靠，方位角、下倾角要符合
设计要求。
32三、5G配套设备及5G设备安装监理工作要点

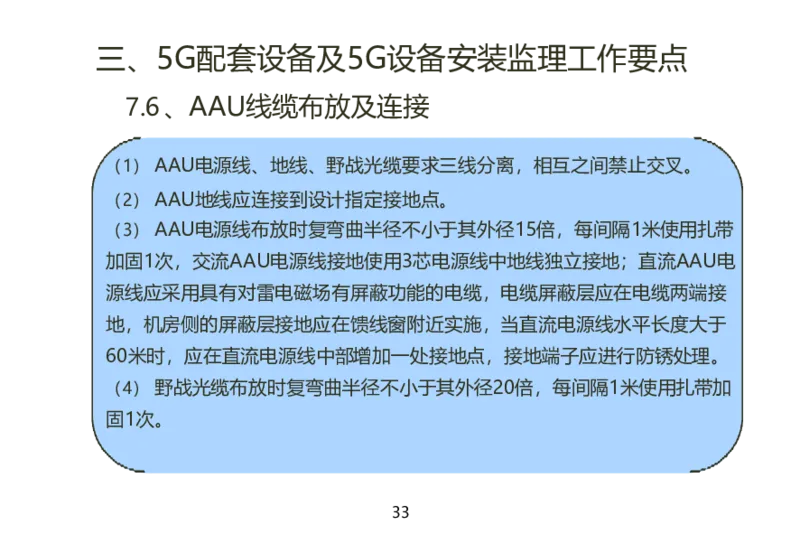

7.6、AAU线缆布放及连接
（1） AAU电源线、地线、野战光缆要求三线分离，相互之间禁止交叉。
（2） AAU地线应连接到设计指定接地点。

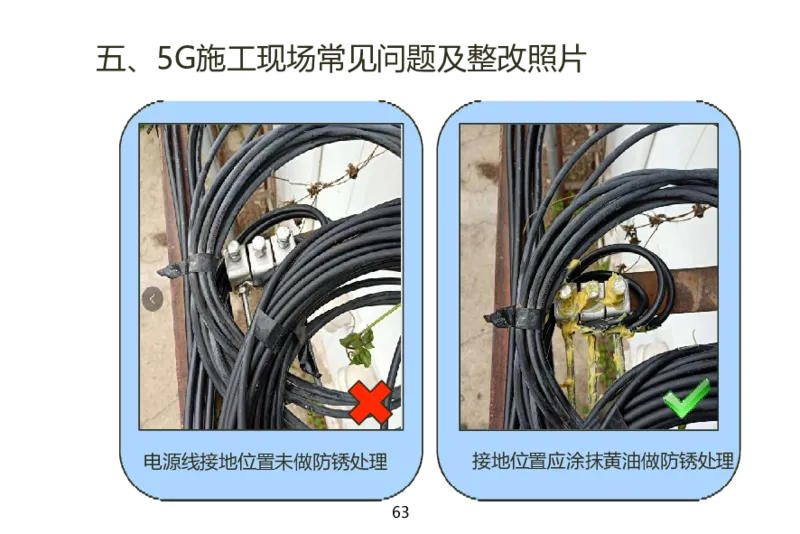

（3） AAU电源线布放时复弯曲半径不小于其外径15倍，每间隔1米使用扎带
加固1次，交流AAU电源线接地使用3芯电源线中地线独立接地；直流AAU电
源线应采用具有对雷电磁场有屏蔽功能的电缆，电缆屏蔽层应在电缆两端接
地，机房侧的屏蔽层接地应在馈线窗附近实施，当直流电源线水平长度大于
60米时，应在直流电源线中部增加一处接地点，接地端子应进行防锈处理。
（4） 野战光缆布放时复弯曲半径不小于其外径20倍，每间隔1米使用扎带加
固1次。
33三、5G配套设备及5G设备安装监理工作要点
7.7、AAU安装监理检查注意事项
AAU固定牢固，固定 光模块与AAU设 AAU电源线、接
螺栓做防锈处理 备功能匹配 地线准确连接
34三、5G配套设备及5G设备安装监理工作要点
7.7、AAU安装监理检查注意事项
接地线端子固定牢固， 电源线中间接地点 电源线接地端子固定
并做防锈处理。
牢固，并做防锈处理
35三、5G配套设备及5G设备安装监理工作要点

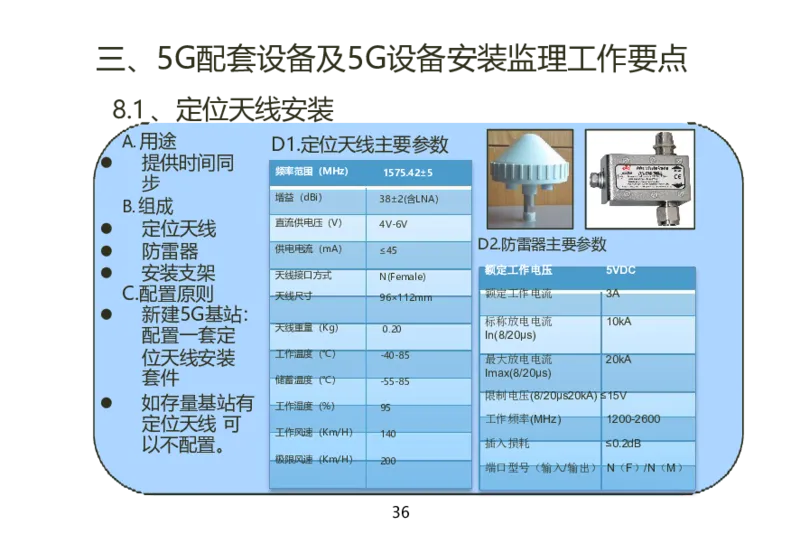

8.1、定位天线安装
A.用途 D1.定位天线主要参数
提供时间同
频率范围（MHz） 1575.42±5
步
B.组成 增益（dBi） 38±2(含LNA)
定位天线 直流供电压（V） 4V-6V
防雷器 供电电流（mA） ≤45 D2.防雷器主要参数
安装支架 天线接口方式 N(Female) 额定工作电压 5VDC
C.配置原则 天线尺寸 96×112mm 额定工作电流 3A
新建5G基站：
标称放电电流 10kA
配置一套定 天线重量（Kg） 0.20 In(8/20μs)
位天线安装 工作温度（℃） -40-85 最大放电电流 20kA
套件 Imax(8/20μs)
储蓄温度（℃） -55-85
如存量基站有 限制电压(8/20μs20kA)≤15V
工作湿度（%） 95
定位天线 可 工作频率(MHz) 1200-2600
工作风速（Km/H） 140
以不配置。 插入损耗 ≤0.2dB
极限风速（Km/H） 200 端口型号（输入/输出）N（F）/N（M）
36三、5G配套设备及5G设备安装监理工作要点

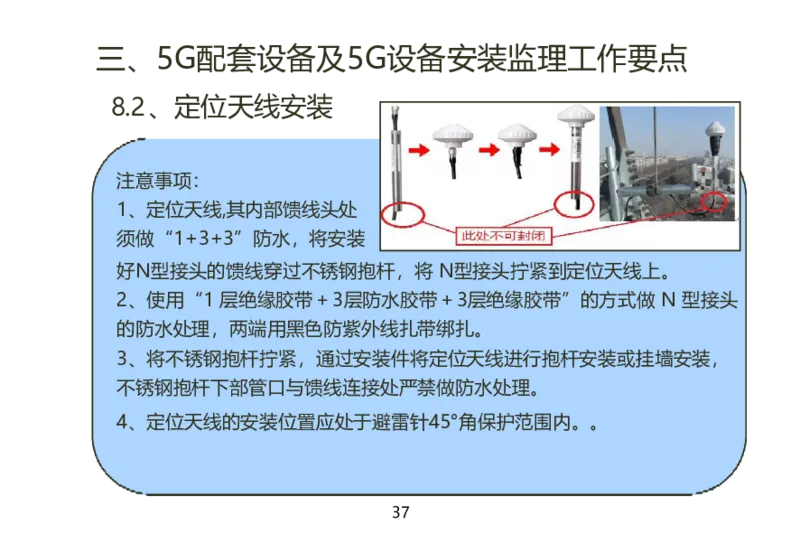

8.2、定位天线安装
注意事项：
1、定位天线,其内部馈线头处
须做“1+3+3”防水，将安装
好N型接头的馈线穿过不锈钢抱杆，将N型接头拧紧到定位天线上。
2、使用“1层绝缘胶带＋3层防水胶带＋3层绝缘胶带”的方式做 N 型接头
的防水处理，两端用黑色防紫外线扎带绑扎。
3、将不锈钢抱杆拧紧，通过安装件将定位天线进行抱杆安装或挂墙安装，
不锈钢抱杆下部管口与馈线连接处严禁做防水处理。
4、定位天线的安装位置应处于避雷针45°角保护范围内。。
37三、5G配套设备及5G设备安装监理工作要点

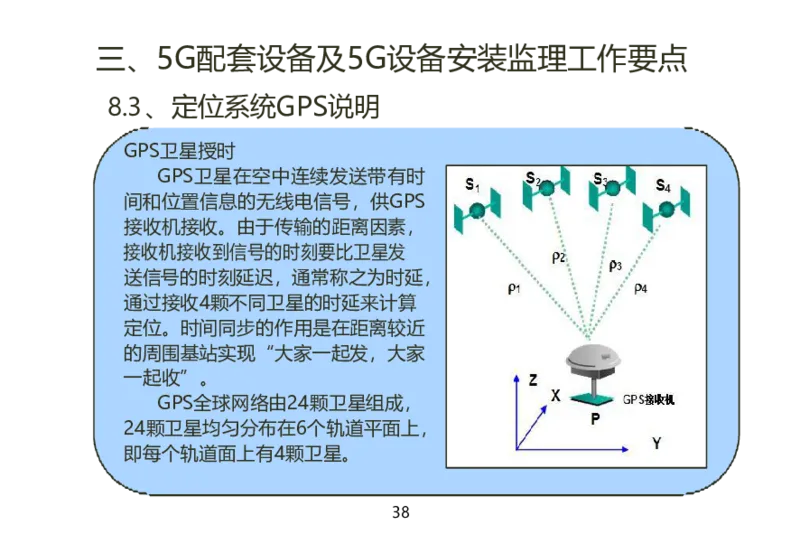

8.3、定位系统GPS说明
GPS卫星授时
GPS卫星在空中连续发送带有时
间和位置信息的无线电信号，供GPS
接收机接收。由于传输的距离因素，
接收机接收到信号的时刻要比卫星发
送信号的时刻延迟，通常称之为时延，
通过接收4颗不同卫星的时延来计算
定位。时间同步的作用是在距离较近
的周围基站实现“大家一起发，大家
一起收”。
GPS全球网络由24颗卫星组成，
24颗卫星均匀分布在6个轨道平面上，
即每个轨道面上有4颗卫星。
38三、5G配套设备及5G设备安装监理工作要点

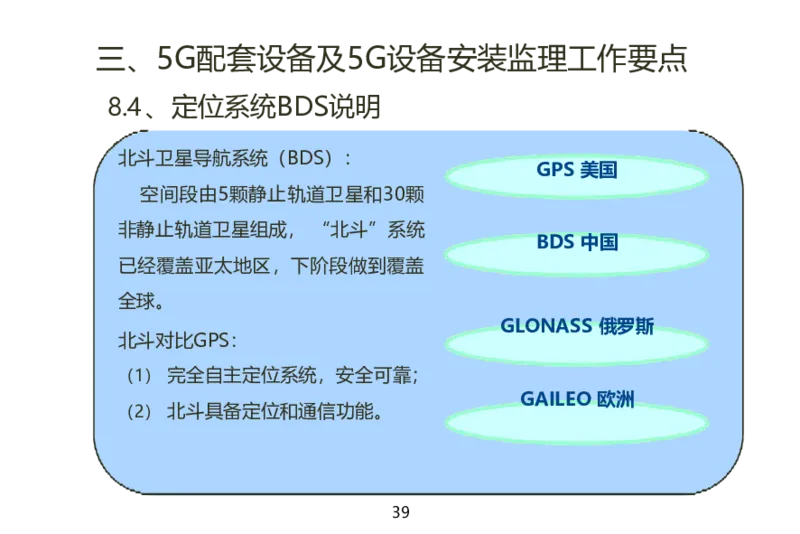

8.4、定位系统BDS说明
北斗卫星导航系统（BDS）：
GPS美国
空间段由5颗静止轨道卫星和30颗
非静止轨道卫星组成， “北斗”系统
BDS 中国
已经覆盖亚太地区，下阶段做到覆盖
全球。
GLONASS 俄罗斯
北斗对比GPS：
（1） 完全自主定位系统，安全可靠；
GAILEO 欧洲
（2） 北斗具备定位和通信功能。
39三、5G配套设备及5G设备安装监理工作要点

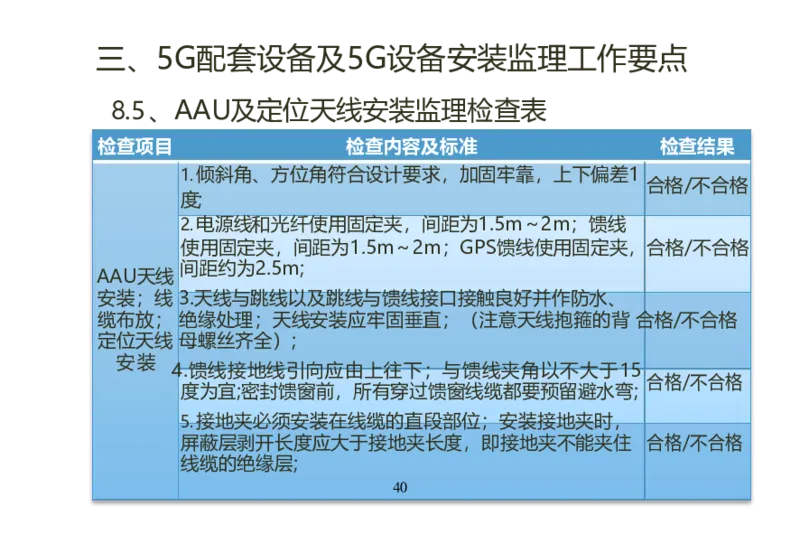

8.5、AAU及定位天线安装监理检查表
检查项目 检查内容及标准 检查结果
1.倾斜角、方位角符合设计要求，加固牢靠，上下偏差1
合格/不合格
度;
2.电源线和光纤使用固定夹，间距为1.5m～2m；馈线
使用固定夹，间距为1.5m～2m；GPS馈线使用固定夹，合格/不合格
间距约为2.5m;
AAU天线
安装；线 3.天线与跳线以及跳线与馈线接口接触良好并作防水、
缆布放； 绝缘处理；天线安装应牢固垂直；（注意天线抱箍的背 合格/不合格
定位天线 母螺丝齐全）;
安装
4.馈线接地线引向应由上往下；与馈线夹角以不大于15
合格/不合格
度为宜;密封馈窗前，所有穿过馈窗线缆都要预留避水弯;
5.接地夹必须安装在线缆的直段部位；安装接地夹时，
屏蔽层剥开长度应大于接地夹长度，即接地夹不能夹住 合格/不合格
线缆的绝缘层;

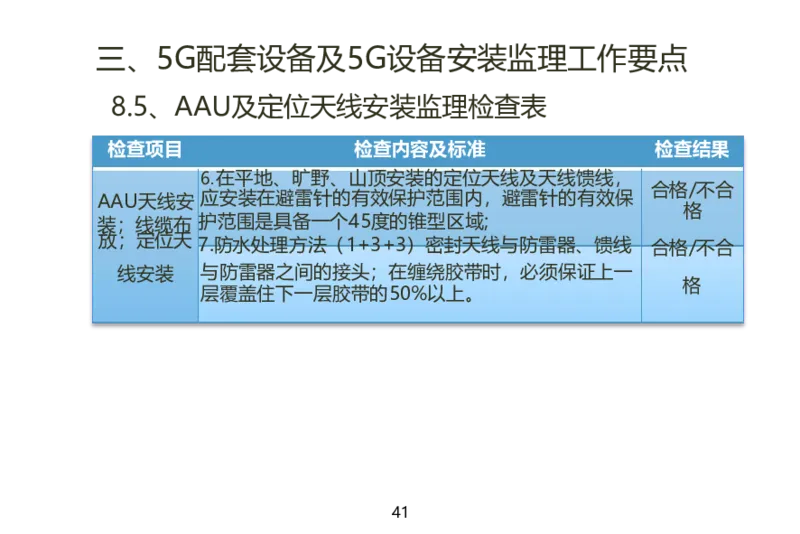

40三、5G配套设备及5G设备安装监理工作要点
8.5、AAU及定位天线安装监理检查表
检查项目 检查内容及标准 检查结果
6.在平地、旷野、山顶安装的定位天线及天线馈线，
合格/不合
AAU天线安 应安装在避雷针的有效保护范围内，避雷针的有效保
格
装；线缆布 护范围是具备一个45度的锥型区域;
放；定位天 7.防水处理方法（1+3+3）密封天线与防雷器、馈线 合格/不合
线安装 与防雷器之间的接头；在缠绕胶带时，必须保证上一
格
层覆盖住下一层胶带的50%以上。
41四、5G工程监理安全管理要点

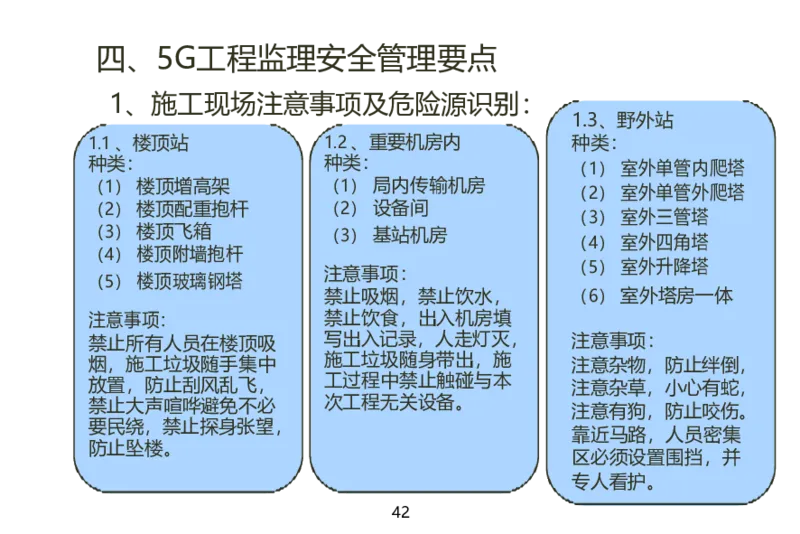

1、施工现场注意事项及危险源识别：
1.3、野外站
1.1、楼顶站 1.2、重要机房内 种类：
种类： 种类： （1） 室外单管内爬塔
（1） 楼顶增高架 （1） 局内传输机房 （2） 室外单管外爬塔
（2） 楼顶配重抱杆 （2） 设备间
（3） 室外三管塔
（3） 楼顶飞箱 （3） 基站机房
（4） 室外四角塔
（4） 楼顶附墙抱杆
（5） 室外升降塔
注意事项：
（5） 楼顶玻璃钢塔
禁止吸烟，禁止饮水， （6） 室外塔房一体
注意事项： 禁止饮食，出入机房填
禁止所有人员在楼顶吸 写出入记录，人走灯灭， 注意事项：
烟，施工垃圾随手集中 施工垃圾随身带出，施 注意杂物，防止绊倒，
放置，防止刮风乱飞， 工过程中禁止触碰与本 注意杂草，小心有蛇，
禁止大声喧哗避免不必 次工程无关设备。 注意有狗，防止咬伤。
要民绕，禁止探身张望，
靠近马路，人员密集
防止坠楼。
区必须设置围挡，并
专人看护。
42四、5G工程监理安全管理要点

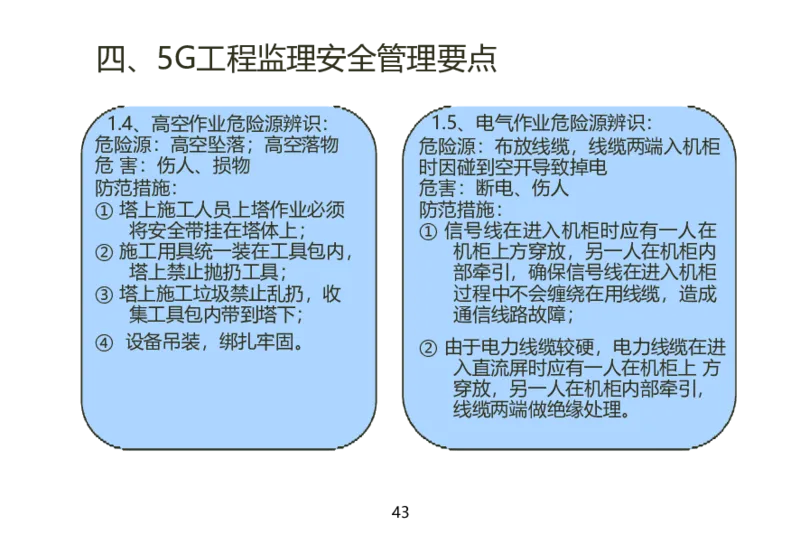

1.4、高空作业危险源辨识： 1.5、电气作业危险源辨识：
危险源：高空坠落；高空落物 危险源：布放线缆，线缆两端入机柜
危 害：伤人、损物 时因碰到空开导致掉电
防范措施： 危害：断电、伤人
① 塔上施工人员上塔作业必须 防范措施：
将安全带挂在塔体上； ① 信号线在进入机柜时应有一人在
② 施工用具统一装在工具包内， 机柜上方穿放，另一人在机柜内
塔上禁止抛扔工具； 部牵引，确保信号线在进入机柜
③塔上施工垃圾禁止乱扔，收 过程中不会缠绕在用线缆，造成
集工具包内带到塔下； 通信线路故障；
④ 设备吊装，绑扎牢固。 ② 由于电力线缆较硬，电力线缆在进
入直流屏时应有一人在机柜上方
穿放，另一人在机柜内部牵引，
线缆两端做绝缘处理。
43四、5G工程监理安全管理要点

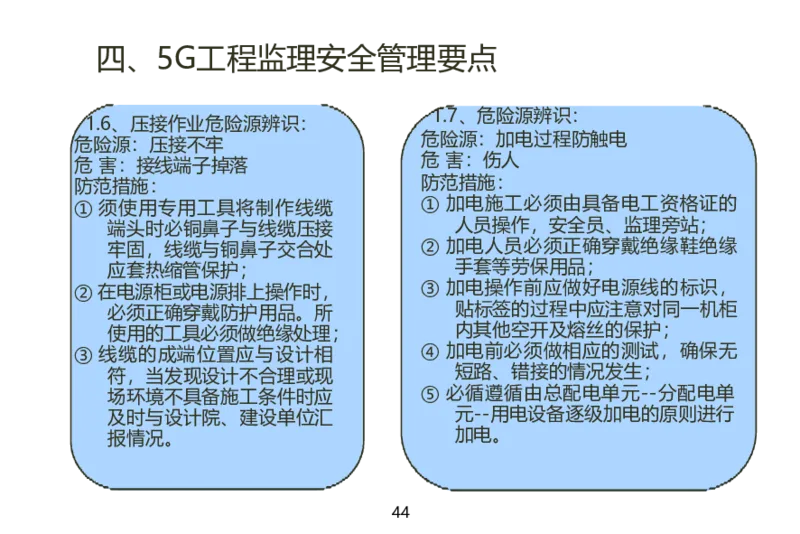

1.7、危险源辨识：
1.6、压接作业危险源辨识：
危险源：压接不牢 危险源：加电过程防触电
危 害：接线端子掉落 危 害：伤人
防范措施： 防范措施：
① 须使用专用工具将制作线缆 ① 加电施工必须由具备电工资格证的
端头时必铜鼻子与线缆压接 人员操作，安全员、监理旁站；
牢固，线缆与铜鼻子交合处 ② 加电人员必须正确穿戴绝缘鞋绝缘
应套热缩管保护； 手套等劳保用品；
②在电源柜或电源排上操作时， ③ 加电操作前应做好电源线的标识，
必须正确穿戴防护用品。所 贴标签的过程中应注意对同一机柜
使用的工具必须做绝缘处理； 内其他空开及熔丝的保护；
③ 线缆的成端位置应与设计相 ④ 加电前必须做相应的测试，确保无
符，当发现设计不合理或现 短路、错接的情况发生；
场环境不具备施工条件时应 ⑤ 必循遵循由总配电单元--分配电单
及时与设计院、建设单位汇 元--用电设备逐级加电的原则进行
报情况。 加电。
44四、5G工程监理安全管理要点

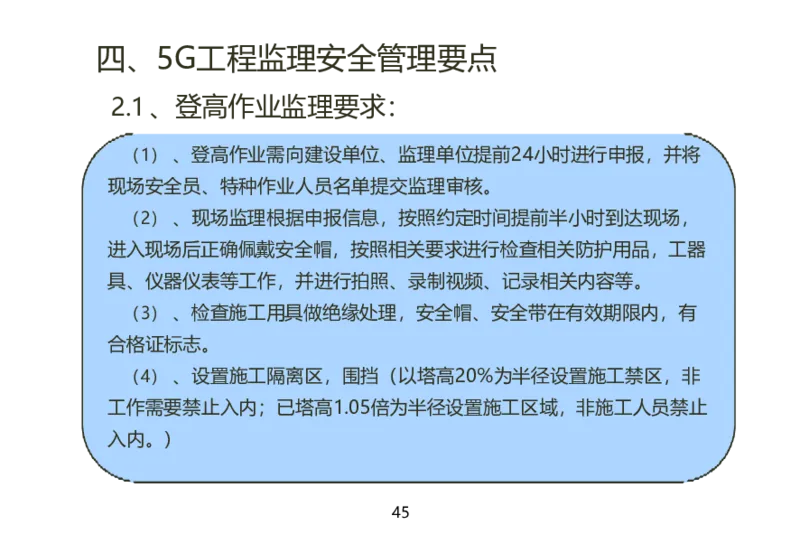

2.1、登高作业监理要求：
（1） 、登高作业需向建设单位、监理单位提前24小时进行申报，并将
现场安全员、特种作业人员名单提交监理审核。
（2） 、现场监理根据申报信息，按照约定时间提前半小时到达现场，
进入现场后正确佩戴安全帽，按照相关要求进行检查相关防护用品，工器
具、仪器仪表等工作，并进行拍照、录制视频、记录相关内容等。
（3） 、检查施工用具做绝缘处理，安全帽、安全带在有效期限内，有
合格证标志。
（4） 、设置施工隔离区，围挡（以塔高20%为半径设置施工禁区，非
工作需要禁止入内；已塔高1.05倍为半径设置施工区域，非施工人员禁止
入内。）
45四、5G工程监理安全管理要点
2.2、安全用品防护管理

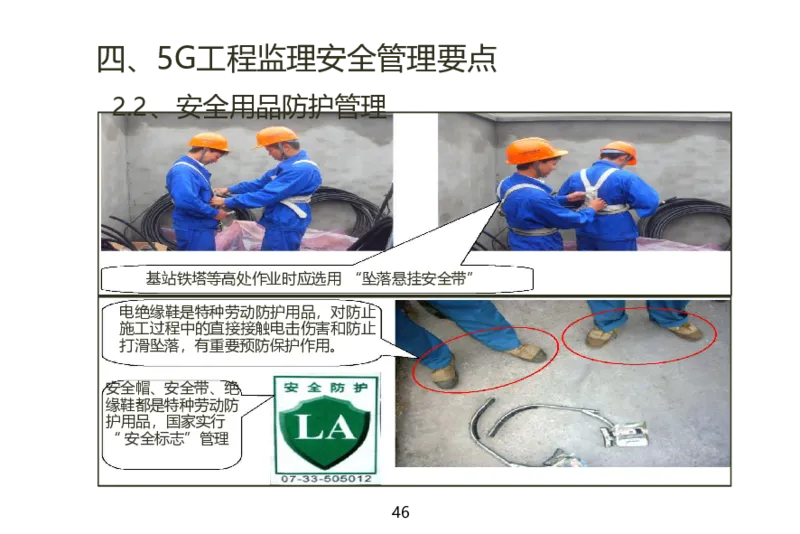

基站铁塔等高处作业时应选用“坠落悬挂安全带”
电绝缘鞋是特种劳动防护用品，对防止
施工过程中的直接接触电击伤害和防止
打滑坠落，有重要预防保护作用。
安全帽、安全带、绝
缘鞋都是特种劳动防
护用品，国家实行
“安全标志”管理
46四、5G工程监理安全管理要点

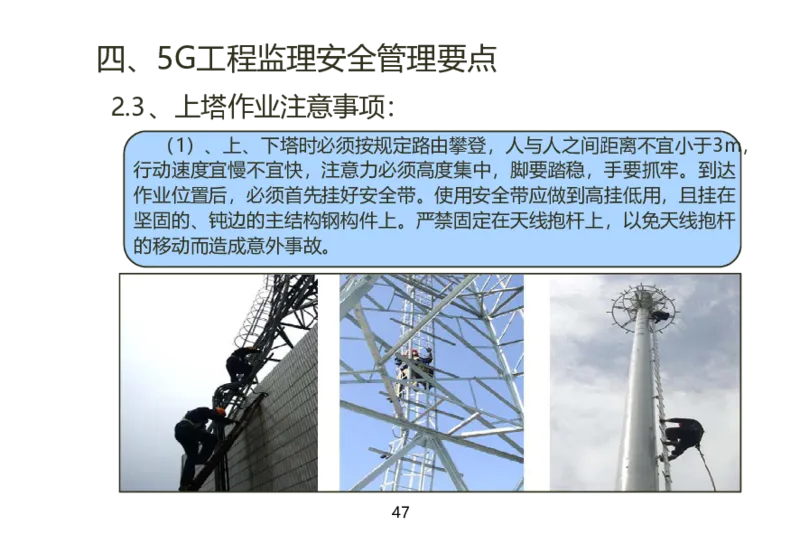

2.3、上塔作业注意事项：
（1）、上、下塔时必须按规定路由攀登，人与人之间距离不宜小于3m，
行动速度宜慢不宜快，注意力必须高度集中，脚要踏稳，手要抓牢。到达
作业位置后，必须首先挂好安全带。使用安全带应做到高挂低用，且挂在
坚固的、钝边的主结构钢构件上。严禁固定在天线抱杆上，以免天线抱杆
的移动而造成意外事故。
47四、5G工程监理安全管理要点
2.3、上塔作业注意事项：
（2）、使用安全带应做到高挂低
用，且挂在坚固的、钝边的钢构件
上。严禁固定在天线抱杆上，以免
天线抱杆的移动而造成意外事故。
（3）、在塔上安装缆线卡及固定
缆线时必须随时系好安全带、佩戴
安全帽。在室外高度超过 2 米以上
的过桥上布放缆线、电源线时，也
必须系好安全带、佩戴安全帽。
48四、5G工程监理安全管理要点
2.4、作业工具安全防护要求
作业用各类起子、扳
手等工具应做好绝缘。起子除起
口裸露的金属部分，其他部分均
可用热缩套管或绝缘胶带包裹完
整，裸露部分不宜超过10mm。
（2）、绝缘部分如有破损时
，应及时重新绝缘。扳手除扳口
外，其他金属部分可用热缩套管
或绝缘胶带绝缘完整。
49四、5G工程监理安全管理要点

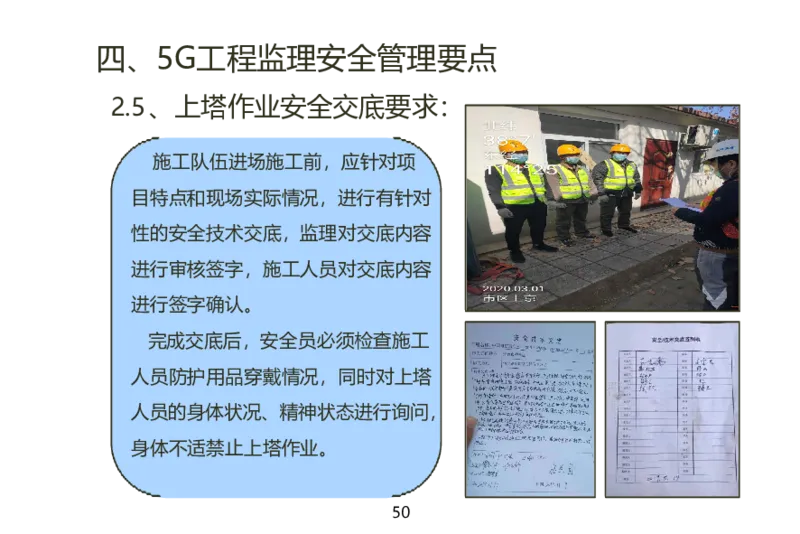

2.5、上塔作业安全交底要求：
施工队伍进场施工前，应针对项
目特点和现场实际情况，进行有针对
性的安全技术交底，监理对交底内容
进行审核签字，施工人员对交底内容
进行签字确认。
完成交底后，安全员必须检查施工
人员防护用品穿戴情况，同时对上塔
人员的身体状况、精神状态进行询问，
身体不适禁止上塔作业。
50四、5G工程监理安全管理要点

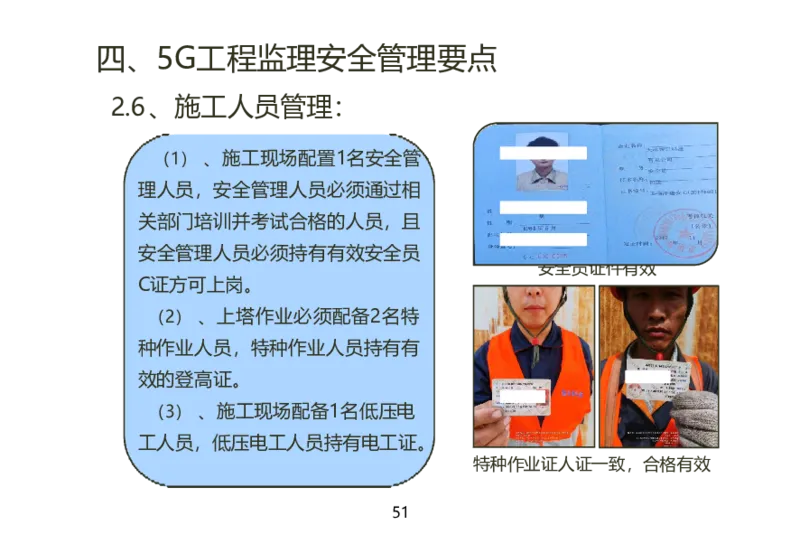

2.6、施工人员管理：
（1） 、施工现场配置1名安全管
理人员，安全管理人员必须通过相
关部门培训并考试合格的人员，且
安全管理人员必须持有有效安全员
安全员证件有效
C证方可上岗。
（2） 、上塔作业必须配备2名特
种作业人员，特种作业人员持有有
效的登高证。
（3） 、施工现场配备1名低压电
工人员，低压电工人员持有电工证。
特种作业证人证一致，合格有效
51四、5G工程监理安全管理要点
2.7、监理人员现场检查注意事项：
设置设备、防护用品 安全员检查上塔人员
摆放区并围蔽保护 安全带穿戴情况
52四、5G工程监理安全管理要点

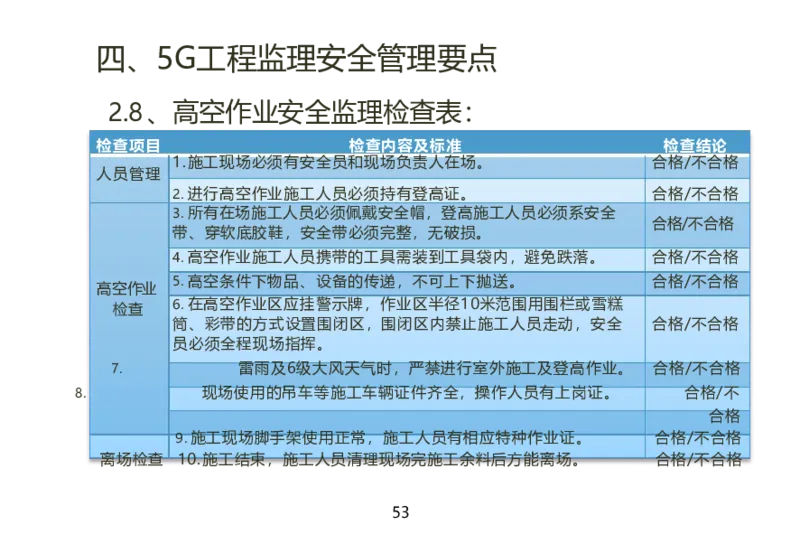

2.8、高空作业安全监理检查表：
检查项目 检查内容及标准 检查结论
1.施工现场必须有安全员和现场负责人在场。 合格/不合格
人员管理
2.进行高空作业施工人员必须持有登高证。 合格/不合格
3.所有在场施工人员必须佩戴安全帽，登高施工人员必须系安全
合格/不合格
带、穿软底胶鞋，安全带必须完整，无破损。
4.高空作业施工人员携带的工具需装到工具袋内，避免跌落。 合格/不合格
5.高空条件下物品、设备的传递，不可上下抛送。 合格/不合格
高空作业
检查 6.在高空作业区应挂警示牌，作业区半径10米范围用围栏或雪糕
筒、彩带的方式设置围闭区，围闭区内禁止施工人员走动，安全 合格/不合格
员必须全程现场指挥。
7. 雷雨及6级大风天气时，严禁进行室外施工及登高作业。 合格/不合格
8. 现场使用的吊车等施工车辆证件齐全，操作人员有上岗证。 合格/不
合格
9.施工现场脚手架使用正常，施工人员有相应特种作业证。 合格/不合格
离场检查 10.施工结束，施工人员清理现场完施工余料后方能离场。 合格/不合格
53四、5G工程监理安全管理要点

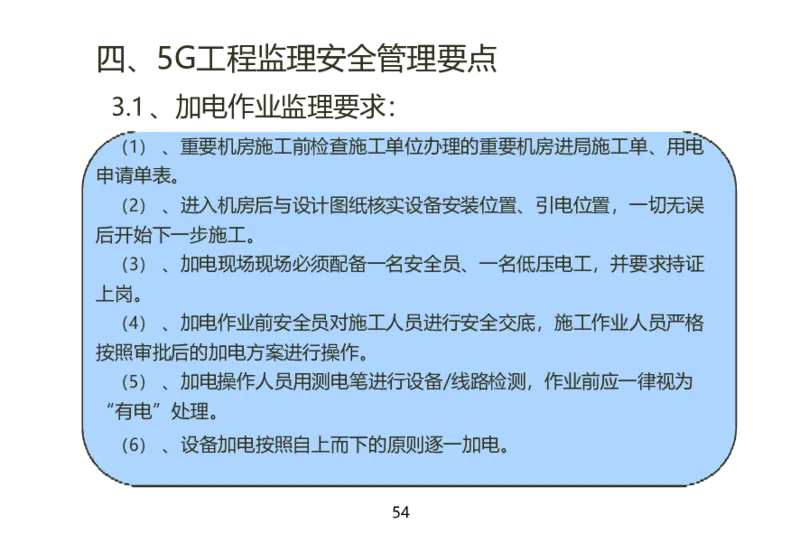

3.1、加电作业监理要求：
（1） 、重要机房施工前检查施工单位办理的重要机房进局施工单、用电
申请单表。
（2） 、进入机房后与设计图纸核实设备安装位置、引电位置，一切无误
后开始下一步施工。
（3） 、加电现场现场必须配备一名安全员、一名低压电工，并要求持证
上岗。
（4） 、加电作业前安全员对施工人员进行安全交底，施工作业人员严格
按照审批后的加电方案进行操作。
（5） 、加电操作人员用测电笔进行设备/线路检测，作业前应一律视为
“有电”处理。
（6） 、设备加电按照自上而下的原则逐一加电。
54四、5G工程监理安全管理要点
3.2、加电作业监理人员现场检查注意事项：
进局施工通知单、 加电作业前安全员对施工人员进行
用电申请单 安全交底，核查施工人员证件有效性
55四、5G工程监理安全管理要点

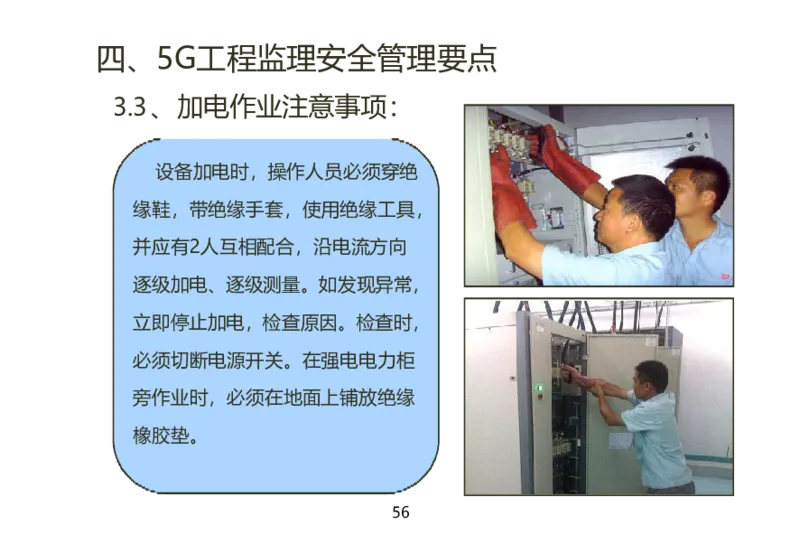

3.3、加电作业注意事项：
设备加电时，操作人员必须穿绝
缘鞋，带绝缘手套，使用绝缘工具，
并应有2人互相配合，沿电流方向
逐级加电、逐级测量。如发现异常，
立即停止加电，检查原因。检查时，
必须切断电源开关。在强电电力柜
旁作业时，必须在地面上铺放绝缘
橡胶垫。
56四、5G工程监理安全管理要点

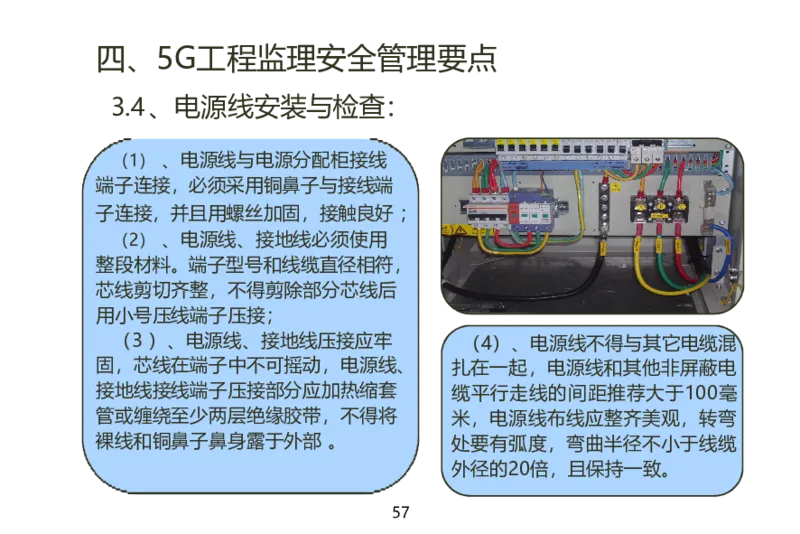

3.4、电源线安装与检查：
（1） 、电源线与电源分配柜接线
端子连接，必须采用铜鼻子与接线端
子连接，并且用螺丝加固，接触良好；
（2） 、电源线、接地线必须使用
整段材料。端子型号和线缆直径相符，
芯线剪切齐整，不得剪除部分芯线后
用小号压线端子压接；
（3 ）、电源线、接地线压接应牢 （4）、电源线不得与其它电缆混
固，芯线在端子中不可摇动，电源线、 扎在一起，电源线和其他非屏蔽电
接地线接线端子压接部分应加热缩套 缆平行走线的间距推荐大于100毫
管或缠绕至少两层绝缘胶带，不得将 米，电源线布线应整齐美观，转弯
裸线和铜鼻子鼻身露于外部 。 处要有弧度，弯曲半径不小于线缆
外径的20倍，且保持一致。
57四、5G工程监理安全管理要点
4.1、临时用电常见隐患：
临时用电施工涉及线路、设备，
如：电缆、电线、开关、设备
（电焊机、手持电动工具）等。
临时用电作业常见隐患：
（1） 、一个开关控制两台用电
设备用电；
（2） 、供电设施有缺陷；
（3） 、配电箱内放置杂物；
（4） 、负荷电缆接线有露铜现
象；
（5） 、配电箱内无用电回路名
称及标识。
58四、5G工程监理安全管理要点
4.2、临时用电注意事项
额定电压等级不低
（1） 、所有的临时用电线路
于500V的绝缘导线
必须采用相应耐压等级的电缆；
（2） 、应设置保护开关，使 单相用电设备应
采用三芯电缆
用前应检查电气装置和保护设
三相四线制配电的电
施；
缆线路和动力、照明
（3） 、潮湿区域、户外的临 合一的配电箱（盘）
应采用五芯电缆
时用电设备及临时建筑内的电
源插座应安装漏电保护器，在
三相动力设备应采
每次使用之前应利用试验按钮 用四芯电缆
进行测试。
59四、5G工程监理安全管理要点
4.2、临时用电注意事项：
（4） 、移动工具、手持工具
等用电设备应有各自的电源开
关，必须实行“一机一闸”制，
严禁两台或两台以上用电设备
（6）、手持电动工具应满足安全要求：
(含插座)使用同一开关；
设备外观完好，标牌清晰，各种保护罩
（5） 、所有断开开关应贴有
(板)齐全；在一般作业场所，应使用Ⅱ类
标签，注明供电回路和临时用
工具；若使用I类工具时，应装设额定漏
电设备。所有临时插座都应贴
电动作电流不大于30mA、动作时间不大
上标签，并注明供电回路和额
于0.1s的漏电保护器。
定电压、电流。
60四、5G工程监理安全管理要点

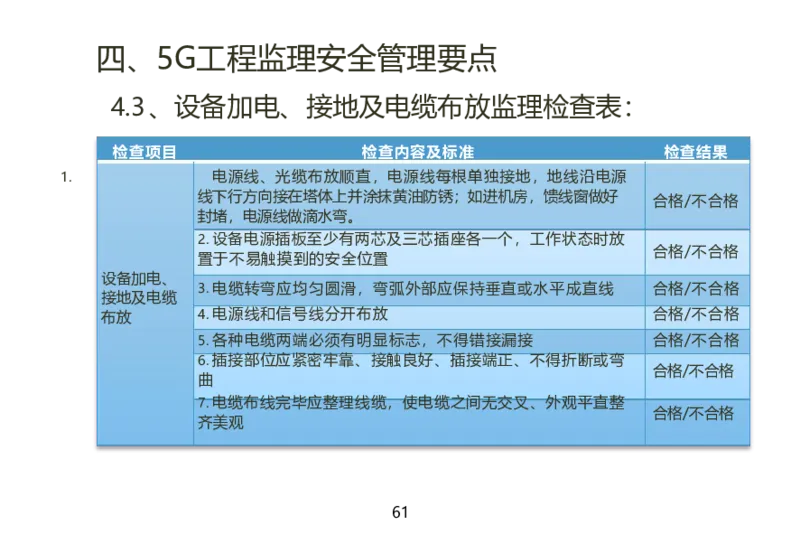

4.3、设备加电、接地及电缆布放监理检查表：
检查项目 检查内容及标准 检查结果
1. 电源线、光缆布放顺直，电源线每根单独接地，地线沿电源
线下行方向接在塔体上并涂抹黄油防锈；如进机房，馈线窗做好 合格/不合格
封堵，电源线做滴水弯。
2.设备电源插板至少有两芯及三芯插座各一个，工作状态时放
合格/不合格
置于不易触摸到的安全位置
设备加电、
3.电缆转弯应均匀圆滑，弯弧外部应保持垂直或水平成直线 合格/不合格
接地及电缆
布放 4.电源线和信号线分开布放 合格/不合格
5.各种电缆两端必须有明显标志，不得错接漏接 合格/不合格
6.插接部位应紧密牢靠、接触良好、插接端正、不得折断或弯
合格/不合格
曲
7.电缆布线完毕应整理线缆，使电缆之间无交叉、外观平直整
合格/不合格
齐美观
61五、5G施工现场常见问题及整改照片

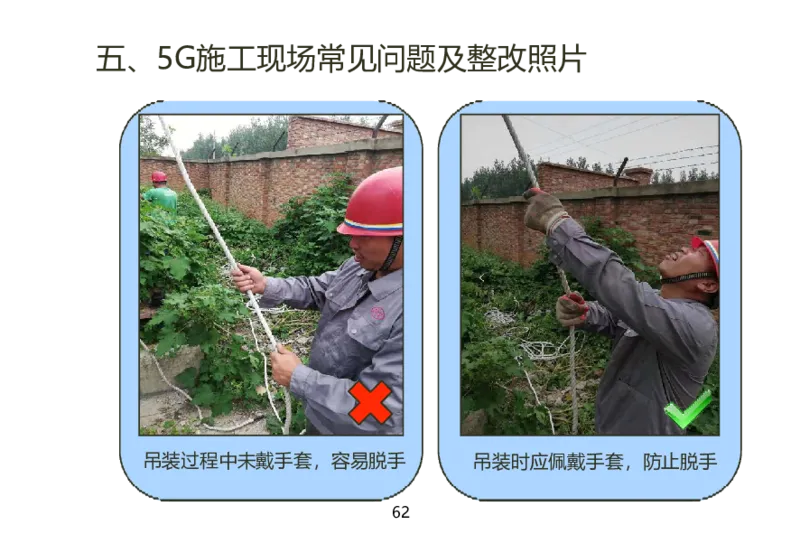

吊装过程中未戴手套，容易脱手 吊装时应佩戴手套，防止脱手
62五、5G施工现场常见问题及整改照片

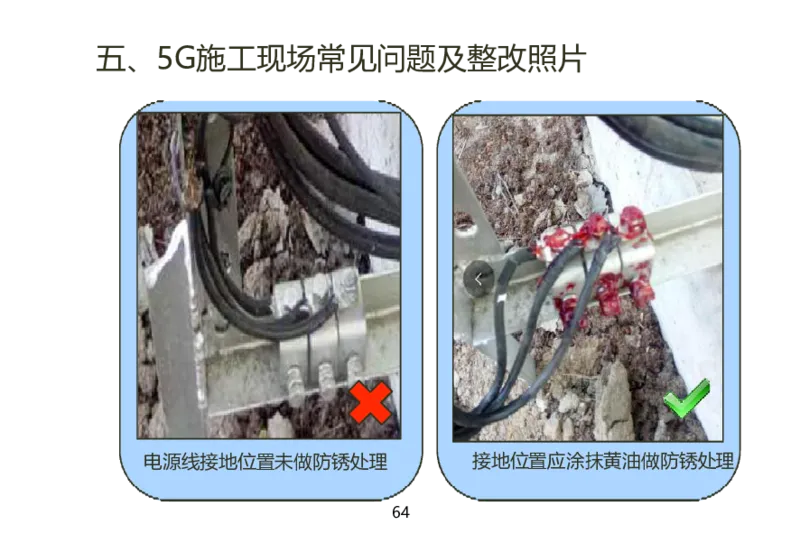

电源线接地位置未做防锈处理 接地位置应涂抹黄油做防锈处理
63五、5G施工现场常见问题及整改照片
电源线接地位置未做防锈处理 接地位置应涂抹黄油做防锈处理
64五、5G施工现场常见问题及整改照片

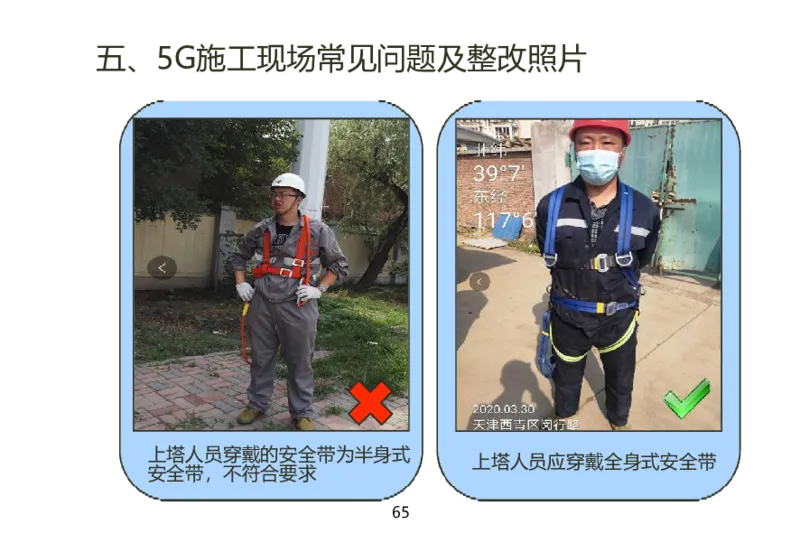

上塔人员穿戴的安全带为半身式
上塔人员应穿戴全身式安全带
安全带，不符合要求
65五、5G施工现场常见问题及整改照片

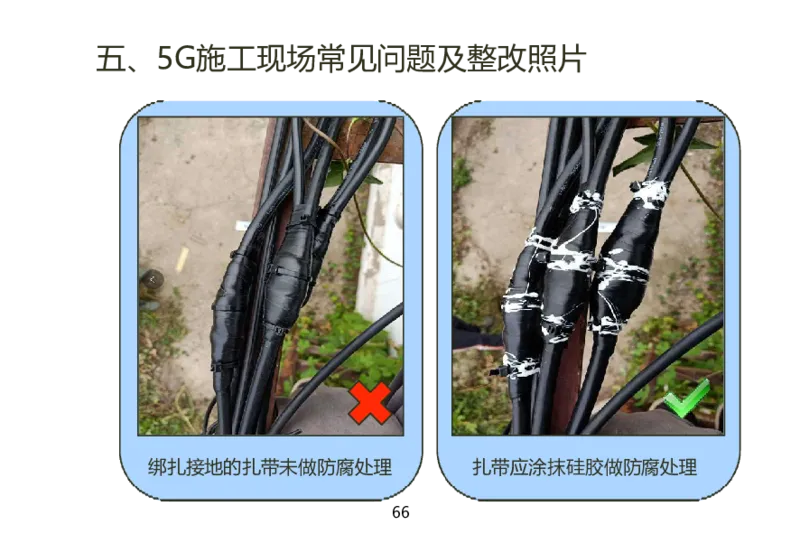

绑扎接地的扎带未做防腐处理 扎带应涂抹硅胶做防腐处理
66五、5G施工现场常见问题及整改照片

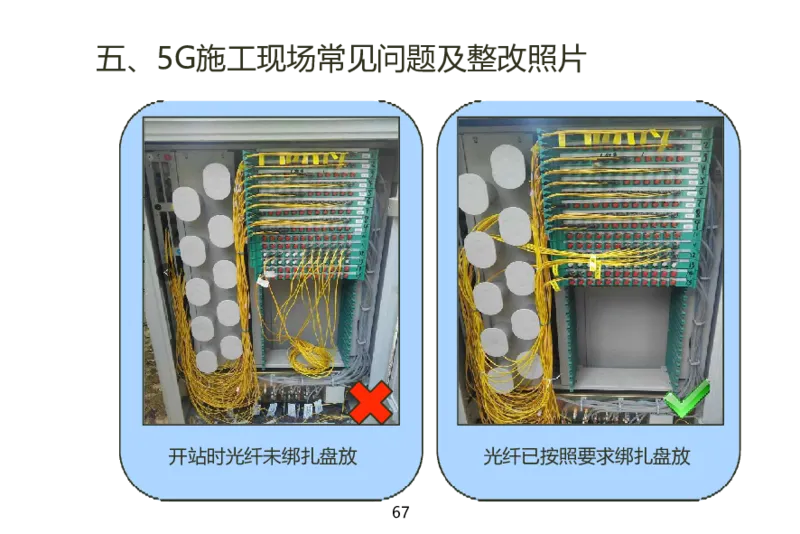

开站时光纤未绑扎盘放 光纤已按照要求绑扎盘放

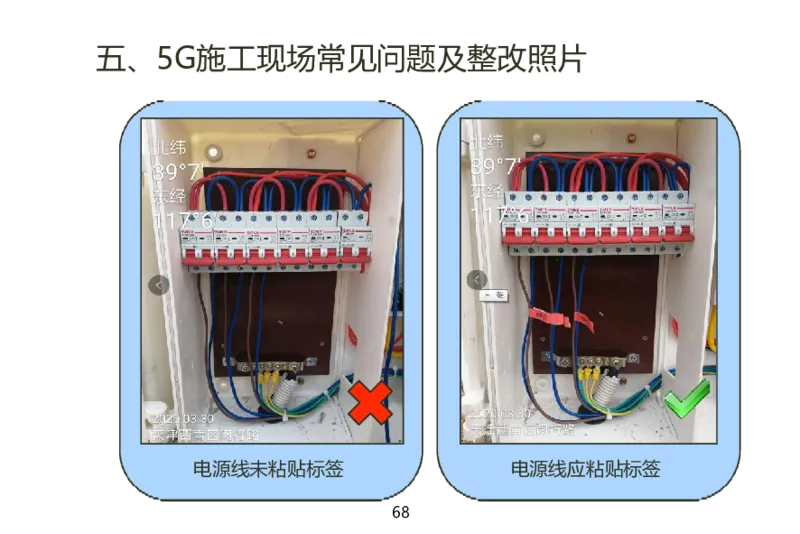

67五、5G施工现场常见问题及整改照片
电源线未粘贴标签 电源线应粘贴标签

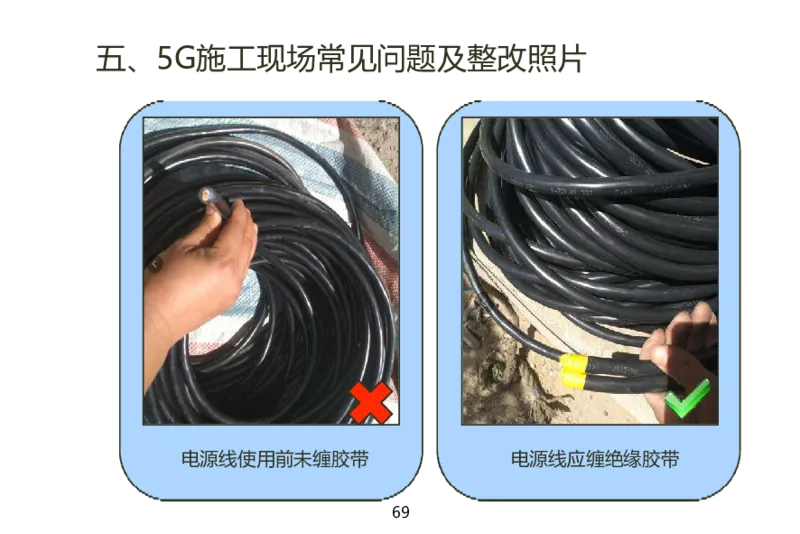

68五、5G施工现场常见问题及整改照片
电源线使用前未缠胶带 电源线应缠绝缘胶带

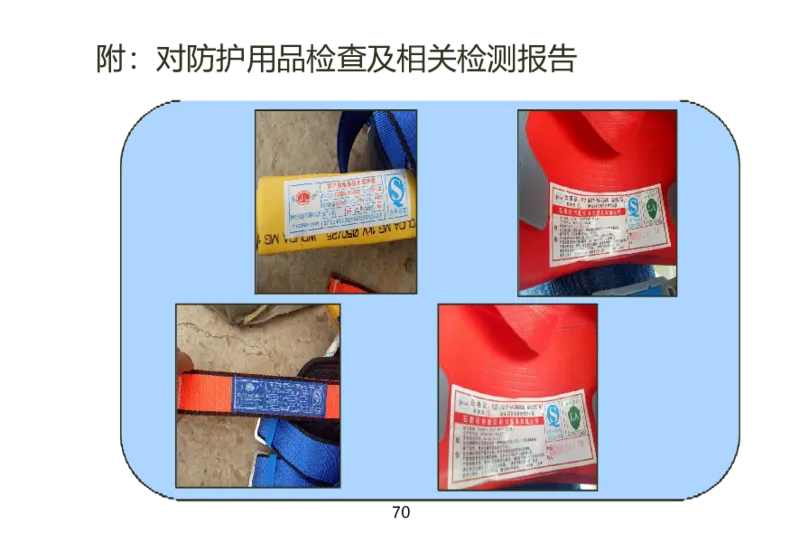

69附：对防护用品检查及相关检测报告
70附：对防护用品检查及相关检测报告
71经营范围
◆ 通信工程监理
◆ 通信铁塔工程监理与技术咨询
◆ 信息系统工程监理与技术咨询
◆ 房屋建筑工程监理
◆ 市政公用工程监理
◆ 电力工程监理
◆ 人防工程监理
◆ 工程项目管理
◆ 工程技术咨询
◆ 招标代理
◆ 政府采购招标代理等
72
