12.2 滑轮
一、定滑轮和动滑轮
1. 如图1所示，该装置是 滑轮（选填“定”或“动”），它相当于 （“等臂杠杆”
或“省力杠杆”）；若物体所受重力为100N，当分别用力匀速提起物体时，拉力F F （选填
1 2
“大于”、“等于”或“小于”）。
B
F
1
F
2
A
图1 图2
2．如图2所示的滑轮为 （选填“动”或“定”）滑轮；若不计滑轮重及细绳和滑轮间的摩
擦，用竖直向上的拉力F= N，可以匀速提升滑轮下重为100N的物体。
3．在图3中画出该滑轮的支点O，并画出F、F 的力臂l、l。
1 2 1 2
图3 图4
4．如图4所示，小宝同学想把被台风刮倒的甲树拉正，他把绳子的一端系在乙树上，然后绕过甲
树用力拉绳子，这样做有______段绳子拉甲树。如果不计绳重和摩擦，甲树受到300N拉力，则小宝对
绳子的拉力为______N，乙树受到的拉力为______N。
5. 如图所示，小亮同学正在探究“定滑轮的使用特点”实验：
（1）实验时，他应该 （选填“匀速”或“变速”）拉动绳子，让物体匀速上升；
（2）如图所示，保持钩码不变，小亮同学使用 分别测量不同方向的拉力大小，使用前要对它进行 ；
（3）测出的三次示数大小关系是F F F （选填“>”、“<”或“=”）。
甲 乙 丙
二、滑轮组
6．作图题：
①用如图3所示的滑轮组将水桶匀速提升，请画出连接滑轮组最省力的绕法。
②如图4所示，按要求组装滑轮。
图3 图4
7. 工人用如图所示的滑轮组来提升货物，已知货物重400N，每个滑轮重50N，若物体在10s内被
提升了6m，不计绳重和摩擦，则拉力F是_____N，绳自由端移动的距离是_____m，物体上升的速度
是_____m/s。
8．工人利用如图所示的两个滑轮组成滑轮组，向下拉动绳子来提升货物。已知货物重600N。不计绳重及摩擦。
（1）在图中画出绳子的绕法；
（2）若忽略动滑轮重，工人所用拉力多大；
（3）若不可忽略动滑轮重，工人实际所用拉力为350N，动滑轮有多重？
三、 轮轴和斜面

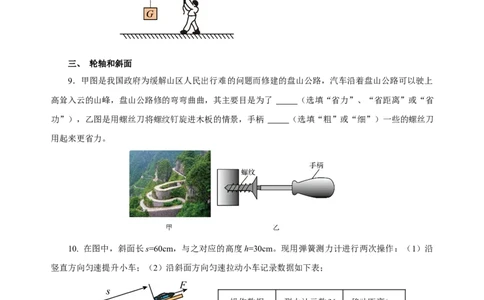

9．甲图是我国政府为缓解山区人民出行难的问题而修建的盘山公路，汽车沿着盘山公路可以驶上
高耸入云的山峰，盘山公路修的弯弯曲曲，其主要目是为了 （选填“省力”、“省距离”或“省
功”），乙图是用螺丝刀将螺纹钉旋进木板的情景，手柄 （选填“粗”或“细”）一些的螺丝刀
用起来更省力。
10. 在图中，斜面长s=60cm，与之对应的高度h=30cm。现用弹簧测力计进行两次操作：（1）沿
竖直方向匀速提升小车；（2）沿斜面方向匀速拉动小车记录数据如下表；
操作数据 测力计示数/N 移动距离/cm
竖直提升 10 30
沿斜面拉升 5.2 60
（1）分析表中的数据可知，斜面是一种 （省力/费力）的简单机械；
（2）沿竖直方向匀速提升小车拉力所做的功是 J，沿斜面方向匀速拉动小车拉力所做的功是
J，由此实验可推断，利用斜面提升物体时， （能/不能）省功；
（3）生活中常见的斜面有 。（写出一个）11．如图所示三种不同的方法将重为9N的同一物体匀速拉起来的
过程中，F= ，F= ，F= 。（绳重、滑轮重、摩擦力均不计）
1 2 3
12．同一个物体分别用图中甲、乙两个滑轮组吊着，则 （选填“甲”或“乙”）滑轮组更省
力， （选填“甲”或“乙”）滑轮组能改变用力的方向；若物体重300N，动滑轮重30N，把物体提升1m，则甲绳自由端移动距离s = m，拉力F = N（不计绳重和摩擦）。
甲 乙
13．小聪同学按照如图所示的装置对动滑轮特点进行了探究，实验数据见下表。通过分析数据，
他觉得与“使用动滑轮能省一半的力”的结论偏差较大。
实验次数 物重G/N 弹簧测力计示数F/N
1 1.0 0.7
2 1.5 1.0
3 2.0 1.3
（1）该实验中出现这样结果的主要原因是没有考虑 ；
（2）在实验过程中，提升重物时应该注意沿竖直方向 拉动。动滑轮可视为杠杆的变形，
则此时其支点为 （选填“A”、“ B”或“C”）点。
14. 小红在学习完“动滑轮省一半力的知识点”后，她觉得结论与真实情况肯定有偏差；所以她再
一次进行如图所示实验，实验时她选择不同滑轮缓慢竖直提起 6 N的物体，记录的数据如下表。（不
考虑滑轮与绳子之间的摩擦力）
实验序
滑轮重力（牛） 弹簧测力计示数（牛）
号
1 1 3.5
2 2 4.0
3 3 4.5
4 4
（1）比较实验序号 1、2、3，可得初步结论：用动滑轮缓慢竖直提起同一重物时， ；
（2）实验序号 4 中的弹簧测力计示数是 牛；（3）根据表中信息推理，当 时，弹簧测力计的示数等于物体重力的一半；
（4）若小红同学还想继续研究缓慢提起物体时，拉力方向对拉力的影响，则需要选择 滑轮
与
重力的物体来进行实验对比（选填“相同”或“不同”）。
15. 如图所示，水平地面上的建筑工人利用滑轮组，将重为800N的物体在10s内匀速提升2m，工
人对绳子末端的拉力F的大小为500N，该工人自身重力为600N，两个滑轮的质量相等，不计绳重和
绳与滑轮间的摩擦。求：
（1）动滑轮的重力；
（2）支架受到滑轮组的拉力；
（3）此滑轮组能提升的最大物重。
16．（2023·广东深圳·统考中考真题）下列属于费力杠杆的是（ ）
A．汽车方向盘 B．门把手 C．水龙头 D．雨刮器
17.（2023·海南·统考中考真题）用下列简单机械提升同一重物，忽略机械自重和摩擦，最省力的
是（ ）A B C D
18．（2023·湖南常德·统考中考真题）如图所示小明组装了甲、乙两种滑轮，用来提升同一物体，
G =200N（不计绳重、轮重和摩擦），要使物体竖直匀速提升2m。下列说法中正确的是（ ）
物
A．F =200N，并向上移动4m
甲
B．F =100N，并向上移动2m
甲
C．F =200N，并向上移动1m
乙
D．F =400N，并向上移动lm
乙
19. （2023·四川遂宁·统考中考真题）用如图所示的四种简单机械，将同一重物从低处匀速提升到
高处，在不计机械自重及摩擦的情况下，最省力的是（ ）
A B C D
20. （2023·湖南长沙·统考中考真题）如图，小明用一个动滑轮和几个相同的杠铃片自制了一个健
身器，已知动滑轮的质量为5kg，每个杠铃片的质量为10kg。不计绳重和摩擦，g取10N/kg，小明通过
握杆竖直向上匀速拉动绳子提升杠铃片的过程中，求：
（1）杠铃片在0.5s内上升0.2m，杠铃片的速度；（2）动滑轮下挂着两个杠铃片，握杆对绳子拉力的大小；
（3）动滑轮下挂着四个杠铃片，杠铃片上升了0.1m，在此过程中握杆对绳子的拉力做的功。
