2020 浙江省温州市中考物理真题及答案
一、选择题（本题有4小题，每小题4分，共16分。每小题只有一个选项是正确的，不选、多选、
错选均不给分）

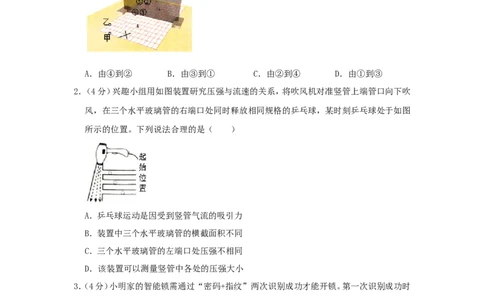

1．（4分）如图所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，棋子“象”由甲
移到乙，则平面镜中“象”的移动是（ ）
A．由④到② B．由③到① C．由②到④ D．由①到③
2．（4分）兴趣小组用如图装置研究压强与流速的关系，将吹风机对准竖管上端管口向下吹
风，在三个水平玻璃管的右端口处同时释放相同规格的乒乓球，某时刻乒乓球处于如图
所示的位置。下列说法合理的是（ ）
A．乒乓球运动是因受到竖管气流的吸引力
B．装置中三个水平玻璃管的横截面积不同
C．三个水平玻璃管的左端口处压强不相同
D．该装置可以测量竖管中各处的压强大小
3．（4分）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时
S 闭合，发声器 发出声音，但不开锁；第二次识别成功时S 闭合，有电流通过电动
1 2
机 ，开锁成功。下列电路设计符合要求的是（ ）A．
B．
C．
D．
4．（4分）科学中常用数学方法来表示某些量的关系。下列图象中能用阴影面积表示相应的
量是（ ）
A． 压强 B． 压力
C． 功率 D． 时间二、填空题（本题有1小题，每空2分，共4分）

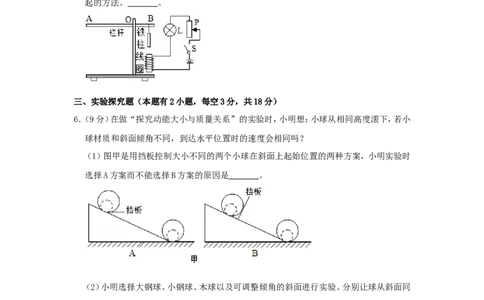

5．（4分）小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯
亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中
开关S闭合。
（1）已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的
阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为 瓦。
（2）若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬
起的方法。 。
三、实验探究题（本题有2小题，每空3分，共18分）
6．（9分）在做“探究动能大小与质量关系”的实验时，小明想：小球从相同高度滚下，若小
球材质和斜面倾角不同，到达水平位置时的速度会相同吗？
（1）图甲是用挡板控制大小不同的两个小球在斜面上起始位置的两种方案，小明实验时
选择A方案而不能选择B方案的原因是 。
（2）小明选择大钢球、小钢球、木球以及可调整倾角的斜面进行实验。分别让球从斜面同
一高度由静止开始释放，利用测速仪测出球到达水平位置时的速度如表所示。
斜面倾角 10° 20° 30° 40° 50° 60°
速度（米/秒）
球的类别
大钢球 2.67 2.67 2.67 2.75 2.88 2.97
小钢球 2.67 2.67 2.67 2.75 2.88 2.97
木球 2.67 2.67 2.67 2.67 2.74 2.89
分析表中数据可知：要使球到达水平位置时的速度与球是钢质或木质无关，则斜面倾角不可能是 。
A.15°
B.25°
C.35°
D.45°
（3）小明利用图乙装置做“探究动能大小与质量关系“的实验时，通过观察球撞击相同
塑料软片的数目来比较球的动能大小（图中未画出固定塑料软片的装置）。老师指出此装
置不适合体积不同的两个球做实验，原因是 。
7．（9分）在研究“电流与电压的关系”时，小明连接了如图甲的电路，电源电压U为3伏。
（1）闭合开关后，小明发现电流表指针如图乙，出现这种现象的原因是 。
（2）改正错误操作后，小明分别将电阻R 为5欧、10欧和20欧的定值电阻接入电路，测
0
得电阻R 的电压U 和电流I 数据，如表一所示。小明想进一步研究“电阻R 的电流变化
0 0 0 0
量大小△I 与电压变化量大小△U 的关系”，根据数据计算出部分电压变化量大小△U
0 0 0
和相应的电流变化量大小△I，如表二所示，则表二中的a为 。
0
表一
组别 第1组 第2组 第3组
R（欧） 5 10 20
0
U（伏） 1.0 2.2 2.5 1.2 1.8 2.4 1.6 2.4 2.8
0I（安） 0.20 0.44 0.50 0.1 0.1 0.2 0.0 0.1 0.1
0
2 8 4 8 2 4
表二
组别 △U（伏） △I（安）
0 0
第1组 1.5 a
第2组 0.6 0.06
第3组 0.8 0.04
（3）小明发现，滑动变阻器电压变化量大小△U 与电流变化量大小△I 的比值，总是等于
R R
定值电阻R 的阻值，请结合上表数据和所学电学知识解释此规律 。
0
四、解答题（本题共3个小题，第8题6分，第9题7分，第10题10分，共23分）
8．（6分）英国物理学家斯特林于1816年发明了“斯特林发动机”。斯特林发动机气缸内工
作介质易汽化、易液化，该介质经过吸热膨胀，冷却压缩的循环过程输出动力，因此又被
称为热气机。某工程师按照“斯特林发动机”原理设计了如图甲所示的模型机，工作过
程中飞轮持续旋转如图乙。请结合所学知识解释飞轮能持续转动的工作原理。
9．（7分）某跳伞运动员从飞机上跳下，沿竖直方向降落，一段时间后打开降落伞，最后安全
着地。已知运动员和跳伞设备的总重力为700牛，跳伞过程中下降的速度与时间的关系
如图甲所示。（1）图甲中曲线OA段速度越来越大的原因是 。
（2）图乙是跳伞过程中部分阶段的情景及受力示意图，其中与图甲曲线中CD阶段对应的
是 。
（3）计算运动员和跳伞设备的总重力在AB段所做的功。
10．（10分）小明对“篮球在空气中是否受到浮力”进行探究，由此进行一系列的思考与实
验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
（1）如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关
闭状态。加砝码使天平平衡。打开阀门，气球变大，天平指针向右偏转。指针向右偏转的原
因是 。
（2）为测量篮球受到的浮力大小，小明设计了如图乙所示的电路。电路中电源电压U为6
伏，定值电阻R 的阻值为10欧，R是力敏电阻，其阻值与所受压力F 的关系如图丙所示。
0 B
当左盘中篮球未给气球充气时，电流表示数为0.2安，当篮球给气球充气到体积为篮球
的2倍时（篮球体积不变），电流表示数为0.15安。力敏电阻R所受压力F 与篮球对左侧
B
托 盘 的 压 力 F 的 关 系 如 图 丁 所 示 。 请 计 算 篮 球 所 受 的 浮 力 。
A（3）图乙中篮球和气球内的气体总质量保持不变，并控制气球体积为篮球的2倍，在电压
表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空
气密度仪”。现用此装置测量大于1.29千克/米3的空气密度，指针大致指示在何处？请
在图戊的刻度盘中用箭头标出，并写出你的判断依据。2020年浙江省温州市中考物理试卷
参考答案与试题解析
一、选择题（本题有4小题，每小题4分，共16分。每小题只有一个选项是正确的，不选、多选、
错选均不给分）
1．（4分）如图所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，棋子“象”由甲
移到乙，则平面镜中“象”的移动是（ ）
A．由④到② B．由③到① C．由②到④ D．由①到③
【解答】解：根据平面鏡所成的像特点可知，物距等于像距，像和物体对应点的连线与平面
镜垂直；
棋子“象”在甲处时，像在位置②处；棋子“象”在乙处时，像在位置④处；
棋子原来的像位于②处，移动后的像则位于④处，所以，其移动路径②到④。
故选：C。
2．（4分）兴趣小组用如图装置研究压强与流速的关系，将吹风机对准竖管上端管口向下吹
风，在三个水平玻璃管的右端口处同时释放相同规格的乒乓球，某时刻乒乓球处于如图
所示的位置。下列说法合理的是（ ）
A．乒乓球运动是因受到竖管气流的吸引力
B．装置中三个水平玻璃管的横截面积不同
C．三个水平玻璃管的左端口处压强不相同
D．该装置可以测量竖管中各处的压强大小
【解答】解：由图中实验装置可知，将吹风机对准竖管上端管口向下吹风，由于竖管口越来
越粗，所以风的流动速度越来越慢，即最上端的空气流速快、水平玻璃管左端开口处压强小，最下端的空气流速慢、水平玻璃管左端开口处压强大。乒乓球在右侧大气压的作用下
会向左运动，所以会产生三个乒乓球向左运动的位置不同的现象。故只有选项C说法正
确。
故选：C。
3．（4分）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时
S 闭合，发声器 发出声音，但不开锁；第二次识别成功时S 闭合，有电流通过电动
1 2
机 ，开锁成功。下列电路设计符合要求的是（ ）
A．
B．
C．D．
【解答】解：根据题意可知，闭合开关S，只有发声器工作；两个开关都闭合时，有电流通
1
过电动机，这说明两个开关都闭合时，电动机才会工作；
A、由图可知，闭合开关S，只有发声器接入电路，发声器工作，再闭合S，电动机和发声器
1 2
并联接入电路中，有电流通过电动机，故A正确；
B、由图可知，闭合开关S，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器
1
和电动机都工作，故B错误；
C、由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，
发声器和电动机都工作，故C错误；
D、由图可知，闭合开关S，只有电动机接入电路，电动机工作，再闭合S，电动机和发声器
1 2
并联接入电路中，有电流通过发声器，故D错误。
故选：A。
4．（4分）科学中常用数学方法来表示某些量的关系。下列图象中能用阴影面积表示相应的
量是（ ）
A． 压强 B． 压力
C． 功率 D． 时间
【解答】解：
A、由图可知，横坐标表示受力面积，纵坐标表示压力，阴影部分面积等于压力和受力面积
的乘积，由p＝ 可知，压强等于压力和受力面积的比值，故A错误；B、由图可知，横坐标表示受力面积，纵坐标表示压强，阴影部分面积等于压强和受力面积
的乘积，由F＝pS可知，压强和受力面积的乘积就是压力，故B正确；
C、由图可知，横坐标表示做功时间，纵坐标表示功，阴影部分面积等于功和做功时间的乘
积，由P＝ 可知，功率等于功和做功时间的比值，故C错误；
D、由图可知，横坐标表示功率，纵坐标表示功，阴影部分面积等于功率和功的乘积，由t
＝ 可知，做功时间等于功和功率的比值，故D错误。
故选：B。
二、填空题（本题有1小题，每空2分，共4分）
5．（4分）小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯
亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中
开关S闭合。
（1）已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的
阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为 0. 8 瓦。
（2）若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬
起的方法。 将滑动变阻器接入电路的阻值调小些 。
【解答】解：（1）由图知，指示灯L与滑动变阻器串联，当滑动变阻器接入电路的阻值为
10Ω时，
电路的电流为：
I＝ ＝ ＝0.4A，
小灯泡的电功率为：
P＝I2R＝（0.4A）2×5Ω＝0.8W；
L
（2）若电源电压下降，根据I＝ 知在电阻不变时电路的电流较小，电磁铁的磁性较弱，
吸引力较小，不能将铁柱吸下来，栏杆不能抬起，此时可以将滑动变阻器的阻值调小些，增大了电路的电流，电磁铁的磁性增强，将铁柱吸下来，可以使栏杆正常抬起来。
故答案为：（1）0.8；（2）将滑动变阻器接入电路的阻值调小些。
三、实验探究题（本题有2小题，每空3分，共18分）
6．（9分）在做“探究动能大小与质量关系”的实验时，小明想：小球从相同高度滚下，若小
球材质和斜面倾角不同，到达水平位置时的速度会相同吗？
（1）图甲是用挡板控制大小不同的两个小球在斜面上起始位置的两种方案，小明实验时
选择A方案而不能选择B方案的原因是 B 方案中两球从起始位置到水平位置的高度差
不同 。
（2）小明选择大钢球、小钢球、木球以及可调整倾角的斜面进行实验。分别让球从斜面同
一高度由静止开始释放，利用测速仪测出球到达水平位置时的速度如表所示。
斜面倾角 10° 20° 30° 40° 50° 60°
速度（米/秒）
球的类别
大钢球 2.67 2.67 2.67 2.75 2.88 2.97
小钢球 2.67 2.67 2.67 2.75 2.88 2.97
木球 2.67 2.67 2.67 2.67 2.74 2.89
分析表中数据可知：要使球到达水平位置时的速度与球是钢质或木质无关，则斜面倾角
不可能是 D 。
A.15°
B.25°
C.35°
D.45°
（3）小明利用图乙装置做“探究动能大小与质量关系“的实验时，通过观察球撞击相同
塑料软片的数目来比较球的动能大小（图中未画出固定塑料软片的装置）。老师指出此装
置不适合体积不同的两个球做实验，原因是 塑料软片对不同体积的小球的阻力不同 。【解答】解：
（1）图A中挡板水平放置，两小球从起始位置到水平位置的高度差相同，图B中挡板与斜
面垂直放置，两小球从起始位置到水平位置的高度差不同，为来控制大小不同的两个小
球在斜面上从起始位置到水平位置的高度差相同，实验时选择A方案而不能选择B方案；
（2）根据表中数据可知，斜面倾角为10°、20°、30°时，大钢球、小钢球、木球达到水平
面时的速度相同，斜面倾角为40°、50°、60°时，大钢球、小钢球、木球达到水平面时的
速度不同，所以要使球到达水平位置时的速度与球是钢质或木质无关，则斜面倾角不可
能是40°以上，故D符合题意；
（3）体积大小不同的小球从塑料软片下面通过时受到的阻力不同，无法“探究动能大小
与质量关系”。
故答案为：（1）B方案中两球从起始位置到水平位置的高度差不同；（2）D；（3）塑料软片对
不同体积的小球的阻力不同。
7．（9分）在研究“电流与电压的关系”时，小明连接了如图甲的电路，电源电压U为3伏。
（1）闭合开关后，小明发现电流表指针如图乙，出现这种现象的原因是 正负接线柱接反
了 。
（2）改正错误操作后，小明分别将电阻R 为5欧、10欧和20欧的定值电阻接入电路，测
0
得电阻R 的电压U 和电流I 数据，如表一所示。小明想进一步研究“电阻R 的电流变化
0 0 0 0
量大小△I 与电压变化量大小△U 的关系”，根据数据计算出部分电压变化量大小△U
0 0 0和相应的电流变化量大小△I，如表二所示，则表二中的a为 0.3 0 。
0
表一
组别 第1组 第2组 第3组
R（欧） 5 10 20
0
U（伏） 1.0 2.2 2.5 1.2 1.8 2.4 1.6 2.4 2.8
0
I（安） 0.20 0.44 0.50 0.1 0.1 0.2 0.0 0.1 0.1
0
2 8 4 8 2 4
表二
组别 △U（伏） △I（安）
0 0
第1组 1.5 a
第2组 0.6 0.06
第3组 0.8 0.04
（3）小明发现，滑动变阻器电压变化量大小△U 与电流变化量大小△I 的比值，总是等于
R R
定值电阻R 的阻值，请结合上表数据和所学电学知识解释此规律 。
0
【解答】解：（1）闭合开关后，小明发现电流表指针向零刻度线左侧偏转，原因是电流表正
负接线柱接反了；
（2）由表二的第2组数据可得： ＝ ＝10Ω，第3组数据可得： ＝
＝20Ω，
则第1组数据中：a＝ ＝ ＝0.30A。
故答案为：（1）正负接线柱接反了；（2）0.30。
（3）根据串联电路电压特点U＝U+U，得；△U＝△U 根据串联电路电流特点I＝I，得
0 R R 0 R 0
△I＝△I，所以△U 与△I 的比值等于△U 与△I 的比值，据表二数据可知，△U 与△I
R 0 R R 0 0 0 0
的比值等于R，则△U 与△I 的比值等于R。
0 R R 0
四、解答题（本题共3个小题，第8题6分，第9题7分，第10题10分，共23分）
8．（6分）英国物理学家斯特林于1816年发明了“斯特林发动机”。斯特林发动机气缸内工
作介质易汽化、易液化，该介质经过吸热膨胀，冷却压缩的循环过程输出动力，因此又被
称为热气机。某工程师按照“斯特林发动机”原理设计了如图甲所示的模型机，工作过
程中飞轮持续旋转如图乙。请结合所学知识解释飞轮能持续转动的工作原理。【解答】答：根据图示可知，酒精灯加热将化学能转化为内能，热气缸中的工作物质吸热汽
化膨胀，推动活塞A向右运动做功，将内能转化为机械能：由于飞轮具有惯性，带动活塞A
向左达动，活塞A将气缸中的工作物质推入冷气缸并液化，活塞B又将物质推回热气缸。
如此反复。
9．（7分）某跳伞运动员从飞机上跳下，沿竖直方向降落，一段时间后打开降落伞，最后安全
着地。已知运动员和跳伞设备的总重力为700牛，跳伞过程中下降的速度与时间的关系
如图甲所示。
（1）图甲中曲线OA段速度越来越大的原因是 运动员和跳伞设备的总重力大于阻力 。
（2）图乙是跳伞过程中部分阶段的情景及受力示意图，其中与图甲曲线中CD阶段对应的
是 ③ 。
（3）计算运动员和跳伞设备的总重力在AB段所做的功。
【解答】解：
（1）由图甲可知，跳伞运动员在AB段处于加速降落过程中，此时运动员和跳伞设备受到
的重力大于空气阻力；
（2）①图中降落伞打开，运动员受到的阻力大于重力，运动员处于减速降落过程，应该是
图甲曲线中BC阶段，故①不符合题意；
②图中运动员已经着陆，运动员的速度为0，与图甲曲线中CD阶段不符，故②不符合题意；
③图中降落伞打开，运动员受到的阻力等于重力，运动员处于匀速降落过程，是图甲曲线中CD阶段，故③符合题意；
④图中降落伞未打开，运动员受到的阻力等于重力，运动员处于匀速降落过程，应该是图
甲曲线中AB阶段，故④不符合题意；
（3）由图甲可知，运动员在AB段的速度为v＝50m/s，时间为t＝40s﹣20s＝20s，
由速度公式得，运动员在AB段下降的高度：
h＝s＝vt＝50m/s×20s＝1000m，
则运动员和跳伞设备的总重力在AB段所做的功为：
W＝Gs＝700N×1000m＝7×105J。
故答案为：（1）运动员和跳伞设备的总重力大于阻力；
（2）③；
（3）运动员和跳伞设备总重力在AB段所做的功为7×105J。
10．（10分）小明对“篮球在空气中是否受到浮力”进行探究，由此进行一系列的思考与实
验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
（1）如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关
闭状态。加砝码使天平平衡。打开阀门，气球变大，天平指针向右偏转。指针向右偏转的原
因是 气球受到浮力变大 。
（2）为测量篮球受到的浮力大小，小明设计了如图乙所示的电路。电路中电源电压U为6
伏，定值电阻R 的阻值为10欧，R是力敏电阻，其阻值与所受压力F 的关系如图丙所示。
0 B
当左盘中篮球未给气球充气时，电流表示数为0.2安，当篮球给气球充气到体积为篮球
的2倍时（篮球体积不变），电流表示数为0.15安。力敏电阻R所受压力F 与篮球对左侧
B
托 盘 的 压 力 F 的 关 系 如 图 丁 所 示 。 请 计 算 篮 球 所 受 的 浮 力 。
A（3）图乙中篮球和气球内的气体总质量保持不变，并控制气球体积为篮球的2倍，在电压
表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空
气密度仪”。现用此装置测量大于1.29千克/米3的空气密度，指针大致指示在何处？请
在图戊的刻度盘中用箭头标出，并写出你的判断依据。
【解答】解：（1）打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托
盘的压力变小了，故天平指针向右偏转；
（2）R与定值电阻串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮
球未给气球充气时，电流表示数为0.2A时，根据串联电路的规律及欧姆定律，
R＝ ﹣R＝ ﹣10Ω＝20Ω；由图丙知，F ＝309N；
1 0 1B
当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A，根据串
联电路的规律及欧姆定律，R＝ ﹣R＝ ﹣10Ω＝30Ω；
2 0
F ＝300N；
2B
由图丁知，F＝50F，
B A
故F ＝ ＝ ，
1A
F ＝ ＝ ，
2A托盘A所受压力的变化量：
△F＝ ﹣ ＝0.18N，篮球给气球充气到体积为篮球的2倍，由阿基米德原理，
A
即篮球所受的浮力为 ×0.18N＝0.09N；
（3）气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29千克/米3的
空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻
R所受压力F 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由
B
欧姆定律，电路的电流变小，根据U＝IR，定值电阻的电压变小，即电压表示数变小，故用
此装置测量大于1.29千克/米3的空气密度，指针应在电压表盘1.29刻度线的左侧，如
下所示：
故答案为：（1）气球受到浮力变大；（2）篮球所受的浮力为0.09N；（3）如上所示。
