考点：机械设备安装要求与精度控制 ★★★
内容：
一、机械设备安装要求
二、机械设备安装精度控制
考情：
8
7
1
9
4
8
3
信
微
系
联

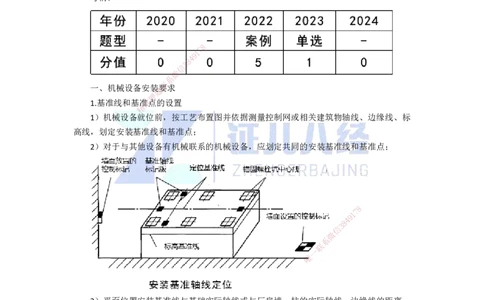

一、机械设备安装题要求
押
1.基准线和基准准点的设置
精
1）机械设备就位前，按工艺布置图并依据测量控制网或相关建筑物轴线、边缘线、标
高线，划定安装基准线和基准点；
2）对于与其他设备有机械联系的机械设备，应划定共同的安装基准线和基准点；
8
7
1
9
4
8
3
信
微
系
联
一
唯
3）平面位置安装基准线与基础实际轴线或与厂房墙、柱的实际轴线、边缘线的距离，
允许偏差为20mm；
4）对于与其他设备无机械联系的机械设备，其定位基面、线或点与安装基准线的允许
偏差为20mm，与安装基准点的允许偏差为-10~﹢20mm；
5）对于与其他设备有机械联系的机械设备，其定位基面、线或点与安装基准线的允许
偏差为2mm，与安装基准点的允许偏差为1mm。
2.永久基准线和基准点的设置
1）需要长期保留的基准线和基准点，则应设置永久中心标板和永久基准点，最好采用
铜材或不锈钢材制作，用普通钢材制作需采取防腐措施，例如涂漆或镀锌；
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2）永久中心标板和基准点的设置，通常是在主轴线和重要的中心线部位，应埋设在设
备基础或现浇楼板框架梁的混凝土内。
3.垫铁的设置要求
1）垫铁与设备基础之间应接触良好；
2）每个地脚螺栓旁边至少应有一组垫铁，并应设置在靠近地脚螺栓和底座主要受力部
位下方；
3）设备底座有接缝处的两侧，应各设置一组垫铁，每组垫铁的块数不宜超过5块；
8
7
1
9
4
8
3
信
微
系
联

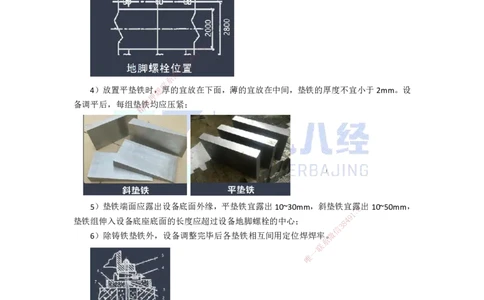

4）放置平垫铁时题，厚的宜放在下面，薄的宜放在中间，垫铁的厚度不宜小于2mm。设
押
准
备调平后，每组垫铁均应压紧；
精
5）垫铁端面应露出设备底面外缘，平垫 铁宜露出10~30mm，斜垫铁宜露8出10~50mm，
1
7
9
垫铁组伸入设备底座底面的长度应超过设备地脚 螺栓的中心； 8 4
信
3
6）除铸铁垫铁外，设备调整完毕后各垫铁相互 间用定位焊焊牢。微
系
联
一
唯
4.设备无垫铁安装要求
1）采用无收缩灌浆料或环氧树脂做二次灌浆的机器设备宜采用无垫铁安装；
2）根据设备重量、底座结构，确定临时支撑件或调整螺钉的位置和数量；
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
无垫铁安装

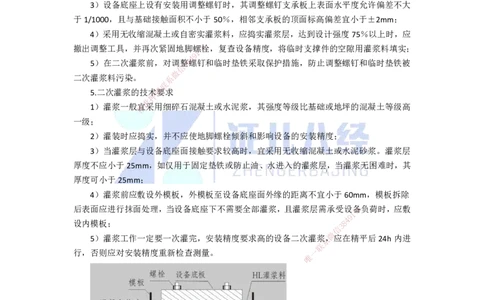

3）设备底座上设有安装用调整螺钉时，其调整螺钉支承板上表面水平度允许偏差不大
于1/1000，且与基础接触面积不小于50％，相邻支承板的顶面标高偏差宜小于±2mm；
4）采用无收缩混凝土或自密实灌浆料，应捣实灌浆层，达到设计强度75％以上时，应
撤出调整工具，并再次紧固地脚螺7 8栓，复查设备精度，将临时支撑件的空隙用灌浆料填实；
1
9
4
5）在二次灌浆前，对调整3 8螺钉和临时垫铁采取保护措施，防止调整螺钉和临时垫铁被
信
微
二次灌浆料污染。 系
联
5.二次灌浆的技
押
术题要求
准
1）灌浆一般精宜采用细碎石混凝土或水泥浆，其强度等级比基础或地坪的混凝土等级高
一级；
2）灌装时应捣实， 并不应使地脚螺栓倾斜和影响设备的安装精度；
3）当灌浆层与设备底座 面接触要求较高时，宜采用无收缩混凝土或水泥砂浆。灌浆层
厚度不应小于25mm，如仅用于 固定垫铁或防止油、水进入的灌浆层，当灌浆无困难时，其
厚度可小于25mm；
4）灌浆前应敷设外模板，外模板至 设备底座面外缘的距离不宜小于60mm，模板拆除
后表面应进行抹面处理，当设备底座下不需 要全部灌浆，且灌浆层需承受设备8负荷时，应敷
1
7
9
设内模板； 8
4
信
3
微
5）灌浆工作一定要一次灌完，安装精度要求高的 设备二次灌浆系，应在精平后24h内进
联
行，否则应对安装精度重新检查测量。 一
唯
二、机械设备安装精度控制
1.机械设备安装精度
设备安装精度是指安装过程中为保证整套装置正确联动所需的各独立设备之间的位置
精度；单台设备通过合理的安装工艺和调整方法能够重现的制造精度；整台（套）设备在使
用中的运行精度。
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师

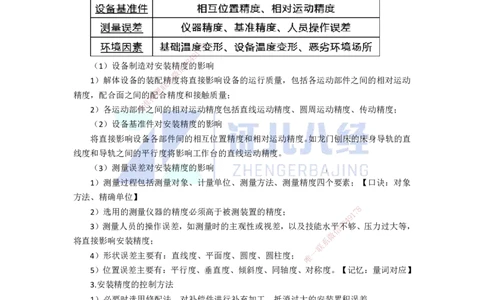

2.影响设备安装精度的因素
8
7
1
9
4
8
（1）设备制造对安装精信度3的影响
微
1）解体设备的装配精系度将直接影响设备的运行质量，包括各运动部件之间的相对运动
联
题
精度，配合面之间的押配合精度和接触质量；
准
2）各运动部精件之间的相对运动精度包括直线运动精度、圆周运动精度、传动精度；
（2）设备基准件 对安装精度的影响
将直接影响设备各部 件间的相互位置精度和相对运动精度。如龙门刨床的床身导轨的直
线度和导轨之间的平行度将影 响工作台的直线运动精度。
（3）测量误差对安装精度的 影响
1）测量过程包括测量对象、计量单位、测量方法、测量精度四个要素；【口诀：对象
方法、精确单位】
8
2）选用的测量仪器的精度必须高于被测 装置的精度；
1
7
9
8
4
3）测量人员的操作误差，如测量时的主观性 或视差，以及技能水平
信
3不够、压力过大等，
微
将直接影响安装精度； 系
联
一
4）形状误差主要有：直线度、平面度、圆度、圆柱 度； 唯
5）位置误差主要有：平行度、垂直度、倾斜度、同轴度 、对称度。【记忆：量词对应】
3.安装精度的控制方法
1）必要时选用修配法，对补偿件进行补充加工，抵消过大的安装累积误差。
2）设备安装允许有一定偏差，有些偏差有方向性，在设备技术文件中一般会有规定，
无规定时按下列原则进行：
①有利于抵消设备附属件安装后重量的影响；
②有利于抵消设备运转时产生的作用力的影响；
③有利于抵消零部件磨损的影响；
④有利于抵消摩擦面间油膜的影响。
3）设备安装偏差方向的控制
①补偿温度变化所引起的偏差；
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
Ⅰ调整两轴心径向位移时，运行中温度高的一端（汽轮机、干燥机）低于温度低的一端
（发电机、鼓风机、电动机）；
Ⅱ调整两轴线倾斜时，上部间隙小于下部间隙；
Ⅲ调整两端面间隙时，选择较大值。
②补偿受力所引起的偏差；（悬臂转动机构）
③补偿使用过程中磨损所引起的偏差；（啮合间隙）
8
④相互补偿设备安装精度偏差7。（连续生产机组）
1
9
4
8
【2011-Y】影响机械设备
信
3安装精度的因素不包括（ ）。
微
A.设备测量基准的选系择
联
题
B.设备制造的质
押
量
准
C.设备基础的精硬度
D.设备安装环境
【答案】C
【2015-Y】安装精度调整与 检测中，属于形状误差的有（ ）。
A.圆柱度
B.平行度
C.垂直度
1
7 8
9
D.平面度
信
3 8
4
微
E.直线度 系
联
一
唯
【答案】ADE
【2023-Y】修配法是对补偿件进行补充加工，其目的是（ ）。
A.补充设计工艺不足
B.修补设备制造缺陷
C.修复使用后的缺陷
D.抵消安装累积误差
【答案】D
【2018-E】现场组装的大型设备，各运动部件之间的相对运动精度不包括（ ）。
A.直线运动精度
B.圆周运动精度
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
C.传动精度
D.配合精度
【答案】D
【2021-E】汽轮机与发电机的联轴器装配定心时，关于控制安装偏差的说法，错误的是
（ ）。
A.调整两轴心径向位移时，发电机端应高于汽轮机端
B.调整两轴线倾斜时，上部间隙大于下部间隙
C.调整两端面间隙时选择较大值
D.应考虑补偿温度变化引起的偏差
【答案】B
【2021-E改】解体压缩机的装7 8配精度包括哪些方面的精度？
1
9
4
8
3
信
微
【答案】压缩机的装系配精度包括：各运动部件之间的相对运动精度，配合面之间的配合
联
精度和接触质量。 题
押
准
【2021-Y】图精中垫铁和地脚螺栓安装存在哪些质量问题？
8
1
7
9
8
4
信
3
微
系
联
一
唯
【答案】存在问题及整改措施如下：
问题一：厚度为15mm的平垫铁放在最下面不符合要求。
整改：放置平垫铁时，厚的放在下面，薄的放在中间，因此厚度为15mm的平垫铁应
放在中间。
问题二：斜垫铁露出设备底面外缘60mm不符合要求。
整改：斜垫铁露出设备底面外缘宜为10~50mm。
问题三：地脚螺栓距离孔壁10mm不符合要求。
整改：地脚螺栓任一部分与孔壁的间距不宜小于15mm，地脚螺栓底端不应碰触孔底。
（超纲了解）
