2024年上海市初中学业水平考试物理试卷
考生注意：
1. 本场考试时间60分钟，试卷共5页，满分70分，答题纸共2页。
2. 作答前，在答题纸指定位置填写姓名、报名号、座位号。将核对后的条形码贴在答题纸指定位置。
3. 所有作答务必填涂或书写在答题纸上与试卷题号对应的区域，不得错位。在试卷上作答一律不得
分。
4. 选择题和作图题用2B铅笔作答，其余题型用黑色字迹钢笔、水笔或圆珠笔作答。
一、选择题（本大题共6题，每题2分，共12分）
1. 一个中学生身体的质量最接近的是（ ）
A. 0.5kg
B. 5kg
C. 50kg
D. 500kg
答案：C
2. 在一个氧原子中，带负电的粒子是（ ）
A. 电子
B. 氧原子
C. 质子
D. 中子
答案：A
3. 有一束光从空气中斜射入平静的水面时，若入射角为60°，则折射角为（ ）
A. 0°
B. 40°
C. 60°
D. 90°
答案：B
4. 物理王坐电梯回家时，电梯匀速上升。若他对电梯的压力为 F₁，电梯对他的支持力为F₂，他受到
的重力为G，则下列判断中正确的是（ ）
A. F₁ > G
B. F₂ > G
C. F₁和F₂是平衡力
D. F₂和G是平衡力
答案：D
5. 如图所示是电烙铁工作的原理图。它正常工作时，两端的电压为220伏。在预热状态时，通过它的
电流较小；在加热状态时，通过它的电流较大，则下列选项中正确的是（ ）
A. 闭合开关S，此时小灯熄灭，处于预热状态
B. 断开开关S，此时小灯发光，处于加热状态
C. 闭合开关S，此时小灯发光，处于预热状态
D. 闭合开关S，此时小灯熄灭，处于加热状态
答案：D
6. 光具座上有凸透镜、光屏及发光源各一个。当光屏和凸透镜的距离为 10cm时，此时在光屏上成缩
小的像。物理王把光屏沿着光具座移动5cm后，再次移动光源的位置使成清晰的像。对于该像的
情况，下列选项正确的是（ ）
A. 一定成放大的像B. 可能成缩小的像
C. 成像可能比原来小
D. 成像一定比原来小
答案：B
二、填空题（本大题共7题，共24分）
7. 家庭电路中的冰箱和空调是________连接的（选填“串联”或“并联”），标有“220V 100W”的
电器正常工作时，两端的电压为________V，当此电器正常工作2小时，耗电为________度。
答案：并联；220；0.2
8. 塔吊吊起重物，在竖直方向匀速上升时，若以地面为参照物，则此重物是________的（选填“运
动”或“静止”）；若拉力为1×10⁴N，重物上升的距离为40m，重物上升所用的时间为50s，则拉
力做功为________焦，功率为________瓦。
答案：运动；4×10⁵；8×10³

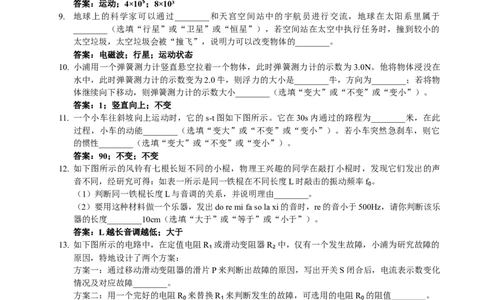

9. 地球上的科学家可以通过________和天宫空间站中的宇航员进行交流，地球在太阳系里属于
________（选填“行星”或“卫星”或“恒星”），若空间站在太空中执行任务时，撞到较小的
太空垃圾，太空垃圾会被“撞飞”，说明力可以改变物体的________。
答案：电磁波；行星；运动状态
10. 小浦用一个弹簧测力计竖直悬空拉着一个物体，此时弹簧测力计的示数为3.0N。他将物体浸没在
水中，此时弹簧测力计的示数变为2.0牛，则浮力的大小是________牛，方向为________；若将物
体继续向下移动，则弹簧测力计的示数大小________（选填“变大”或“不变”或“变小”）。
答案：1；竖直向上；不变
11. 一个小车往斜坡向上运动时，它的s-t图如下图所示。它在30s内通过的路程为________米，在此
过程，小车的动能________（选填“变大”或“不变”或“变小”）。若小车突然急刹车，则它
的惯性________（选填“变大”或“不变”或“变小”）。
答案：90；不变；不变
12. 如下图所示的风铃有七根长短不同的小棍，物理王兴趣的同学在敲打小棍时，发现它们发出的声
音不同，经研究可得：如表一所示是同一铁棍在不同长度L时敲击的振动频率f₀。
（1）判断同一铁棍长度L与音调的关系，并说明理由________。
（2）要用这种材料做一个乐器，发出do re mi fa so la xi的音时，re的音小于500Hz，请你判断该乐
器的长度________10cm（选填“大于”或“等于”或“小于”）。
答案：L越长音调越低；大于
13. 如下图所示的电路中，在定值电阻R₁或滑动变阻器R₂中，仅有一个发生故障，小浦为研究故障的
原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化
情况及对应故障________。
方案二：用一个完好的电阻R₀来替换R₁来判断发生的故障，可选用的电阻R₀的阻值________。
A. R₀ > R₁
B. R₀ = R₁
C. R₀ < R₁
答案：见解析；BC
三、作图题（本大题共2题，共4分）
14. 如图所示，静止的小球所受的重力为10牛，请用力的图示法画出该球所受的重力G。
答案：见解析
15. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。
答案：见解析四、综合题（本大题共5题，共30分）
16. 在杠杆平衡时，阻力F₂的大小为90N，阻力臂L₂为0.2m，动力臂L₁为0.6m，求动力F₁的大小。
答案：30N
17. 质量为2千克的水温度升高50℃。求水吸收的热量Q吸。[c水＝4.2×10³焦/（千克·℃）]
答案：4.2×10⁵焦
18. 如图1所示，将盛有液体的容器甲、乙两容器竖直放在水平面上。甲中液体未知，乙中液体为水，
容器的质量和厚度都忽略不计。
（1）若甲容器中液体质量为1.2kg，受力面积为1.2×10⁻³m²，求甲容器对地面的压强p甲；
（2）若乙容器中水的质量为1.5kg，求乙中水的体积V水；
（3）如图2所示，若在乙容器中再加入一定水，则此时水的深度为 0.2米，将容器乙放进容器甲
中，容器甲的液面比容器乙的水面高0.05m。求此时甲容器中液体的密度。
答案：（1）1×10³Pa；（2）1.5×10⁻³m³；（3）800kg/m³

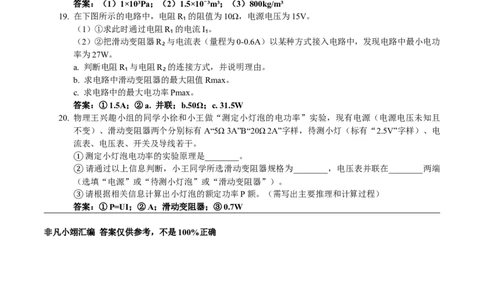

19. 在下图所示的电路中，电阻R₁的阻值为10Ω，电源电压为15V。
（1）①求此时通过电阻R₁的电流I₁。
（2）②把滑动变阻器R₂与电流表（量程为0-0.6A）以某种方式接入电路中，发现电路中最小电功
率为27W。
a. 判断电阻R₁与电阻R₂的连接方式，并说明理由。
b. 求电路中滑动变阻器的最大阻值Rmax。
c. 求电路中的最大电功率Pmax。
答案：①1.5A；②a. 并联；b.50Ω；c. 31.5W
20. 物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且
不变）、滑动变阻器两个分别标有A“5Ω 3A”B“20Ω 2A”字样，待测小灯（标有“2.5V”字样）、电
流表、电压表、开关及导线若干。
测定小灯泡电功率的实验原理是________。
请通过以上信息判断，小王同学所选滑动变阻器规格为________，电压表并联在________两端
①
（选填“电源”或“待测小灯泡”或“滑动变阻器”）。
②
请根据相关信息计算出小灯泡的额定功率P额。（需写出主要推理和计算过程）
答案：①P=UI；②A；滑动变阻器；③0.7W
③
非凡小翊汇编 答案仅供参考，不是100%正确
