滑轮（提高）
撰稿：肖锋 审稿：蒙阿妮
【学习目标】
1、理解定滑轮、动滑轮特点、实质及其作用；
2、理解滑轮组的作用及滑轮组的装配图；
【要点梳理】
要点一、定滑轮和动滑轮（高清课堂《滑轮》392030定滑轮和动滑轮）
周边有槽，中心有一转动轴的轮子叫滑轮，因为滑轮可以连续旋转，因此可看作是能够连续旋转的杠
杆，仍可以用杠杆的平衡条件来分析。

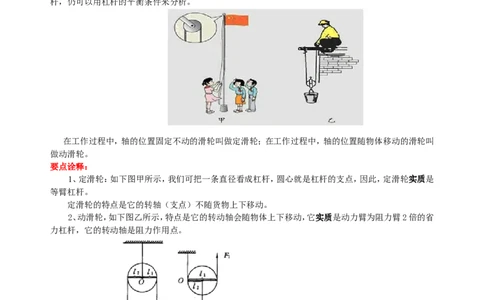

在工作过程中，轴的位置固定不动的滑轮叫做定滑轮；在工作过程中，轴的位置随物体移动的滑轮叫
做动滑轮。
要点诠释：
1、定滑轮：如下图甲所示，我们可把一条直径看成杠杆，圆心就是杠杆的支点，因此，定滑轮实质是
等臂杠杆。
定滑轮的特点是它的转轴（支点）不随货物上下移动。
2、动滑轮，如下图乙所示，特点是它的转动轴会随物体上下移动，它实质是动力臂为阻力臂2倍的省
力杠杆，它的转动轴是阻力作用点。
3、定滑轮和动滑轮的作用
使用定滑轮虽然不能省力，但可以改变用力方向，给工作带来方便。
使用动滑轮可以省力，但要多移动距离。
要点二、滑轮组
把定滑轮和动滑轮组合在一起，构成滑轮组。
要点诠释：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共7页让更多的孩子得到更好的教育
1、特点：既可省力，又可以改变用力方向。但费距离。
2、结论：

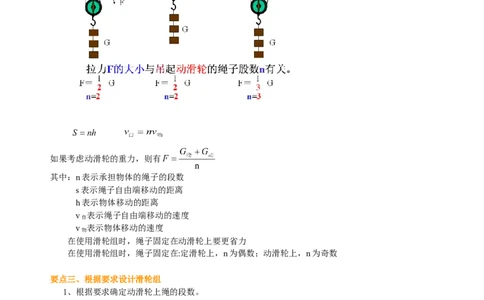

在使用滑轮组时，滑轮组用几段绳子吊着动滑轮，提起物体所用的力就是总重的几分之一。
如果考虑动滑轮的重力，则有
其中：n表示承担物体的绳子的段数
s表示绳子自由端移动的距离
h表示物体移动的距离
v 表示绳子自由端移动的速度
自
v 表示物体移动的速度
物
在使用滑轮组时，绳子固定在动滑轮上要更省力
在使用滑轮组时，绳子固定在:定滑轮上，n为偶数；动滑轮上，n为奇数
要点三、根据要求设计滑轮组
1、根据要求确定动滑轮上绳的段数。
2、根据绳的段数，确定动滑轮的个数：一个动滑轮可拉2段绳，还能改变用力方向；但也可以拉三段绳，
但就不能改变用力方向了。
设想如果需要n段绳（n为偶数）那么就需要n/2个动滑轮和n/2个定滑轮穿绳组装时，绳的固定端
要固定在定滑轮下的挂钩上（这叫做“偶定”），若不改变力的方向，还可少用一个定滑轮，即 个定
滑轮。
如果n为奇数，则需要 个动滑轮和同样数目的定滑轮，穿绳时，绳的固定端要拴在动滑轮上方
的挂钩上（这叫做“奇动”），这不能改变用力方向，如果还想改变用力方向，就应再加一个定滑轮，即
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共7页让更多的孩子得到更好的教育
个定滑轮。
上述方法叫“奇动偶定” ，如下图所示。

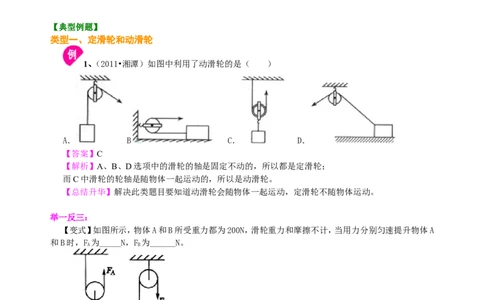

【典型例题】
类型一、定滑轮和动滑轮
1、（2011•湘潭）如图中利用了动滑轮的是（ ）
A． B C． D．
【答案】C
【解析】A、B、D选项中的滑轮的轴是固定不动的，所以都是定滑轮；
而C中滑轮的轮轴是随物体一起运动的，所以是动滑轮。
【总结升华】解决此类题目要知道动滑轮会随物体一起运动，定滑轮不随物体运动。
举一反三：
【变式】如图所示，物体A和B所受重力都为200N，滑轮重力和摩擦不计，当用力分别匀速提升物体A
和B时，F 为_____N，F 为______N。
A B
【答案】100 200
2、施工中，一工人利用如图所示的滑轮，若沿不同方向将一桶泥沙提到高处（不计摩擦），那么工
人用的拉力是：（ ）
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共7页让更多的孩子得到更好的教育
A．F 大 B．F 大 C．F 大 D．一样大
1 2 3
【答案】D
【解析】因为定滑轮相当于一等臂杠杆，只能改变力的方向，而不省力，故定滑轮拉同一重物G，沿三个
不同方向，用的拉力大小相等。
【总结升华】本题主要考查学生对定滑轮工作特点的了解和掌握。
举一反三：
【变式】如图所示，若在不计摩擦的情况下把物体匀速向上提起，则拉力F 与F 相比较（ ）
1 2
A．F 较小 B．F 较小 C．F 与F 一样大 D．无法确定
1 2 1 2
【答案】A
【解析】如图所示：F 的力臂L大于F 的力臂L′，由于提起的重物一定，根据杠杆平衡的条件，阻力和
1 2
阻力臂的乘积一定，动力臂越长，动力越小。故F 较小。
1
3、如图所示，摩擦不计，滑轮重2N，物重10N．在拉力F的作用下，物体以0.4m/s的速度匀速上
升，则（ ）
A．F=5N，F向上的速度是0.2m/s
B．F=7N，F向上的速度是0.2m/s
C．F=6N，F向上的速度是0.8m/s
D．F=22N，F向上的速度是0.2m/s
【思路点拨】要解答本题需掌握：动滑轮的工作特点，以及动滑轮的特殊使用方法。
【答案】D
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共7页让更多的孩子得到更好的教育
【解析】本题是动滑轮的特殊使用方式，考虑滑轮的重力，即力F等于物重的2倍再加上滑轮的重力，
F=2×G +G =2×10N+2N=22N；
物 滑轮
力F移动的距离是物体移动距离的二分之一，故力F移动的速度是物体上升的速度的二分之一，即F
上升的速度是0.4m/s÷2=0.2m/s
【总结升华】本题主要考查学生对动滑轮的特殊使用方法的了解和掌握。
类型二、滑轮组
4、物体做匀速直线运动，拉力F=60牛，则物体受到的摩擦力是（ ）
A．60牛 B．120牛 C．20牛 D．180牛
【答案】D
【解析】绳子股数是3，所以绳子末端的拉力 ，物体和地面之间的摩擦力f=nF=3×60N=180N。
【总结升华】该滑轮组是用来水平移动物体的，克服的是物体和地面间的摩擦力，由图可知绳子股数是
3，根据滑轮组的省力情况即可求出摩擦力。
举一反三：
【变式】利用如图所示装置匀速提起重150N的物体，若不计滑轮重及摩擦力时，拉力F是
多大？
【答案与解析】F=G/n=150N/3=50N ，拉力是50Ｎ。
5、已知每个动滑轮重100N，物重G＝1200N，绳子能承受的最大拉力为300N，在图中画
出了滑轮组的绕线方法。根据你的判断，只能使用_____绕线方式。（不计摩擦）
【答案与解析】由上图可以看出，绳子承担的物重包括两部分，即物重1200N和两个动滑轮重2×100N＝
200N，由于绳子能承受的最大拉力为300N，那么至少需要n＝(G＋G )/F＝(1200N＋200N）/300N≈5根
动
绳子。由此可以确定只能用乙种绕线方式。
【总结升华】同一个滑轮组，绳子的绕法不同，省力的情况也不同，绳端固定在动滑轮上比固定在定滑轮
上更省力。
举一反三：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共7页让更多的孩子得到更好的教育
【变式】为了用滑轮组把陷入泥中的汽车拉出来，试在图中画出滑轮组最省力的绕线方法。
【答案】n=3，如图：
类型三、综合应用
6、如图所示，物体C重100N，在不计摩擦和绳重的情况下，要匀速提起重物时，需加力F为
28N，若滑轮的规格都相同，则每个滑轮的重为多少牛？
【思路点拨】（1）在不计摩擦和绳重的情况下，使用动滑轮时，因为动滑轮有两段绳子在拉重物，所以
用的拉力就是动滑轮和重物重力的二分之一；
（2）按图示滑轮组，我们可以由上向下逐个分析滑轮，按照动滑轮和定滑轮的特点，找出拉力F和动滑轮
与重物的种类之间的关系，然后求解。
【答案与解析】
【总结升华】课本中对滑轮只讲了动滑轮和定滑轮两种，但在实际出现的题目中，不时有如本题这种情
况的滑轮，如果单从动滑轮或定滑轮的角度来解题，很多同学都会觉得困惑，这就要求学生可以通过对每
一个滑轮单独进行受力分析，利用我物体平衡时合力为零的特点列出各力之间的关系，然后解答。
举一反三：
【变式】（高清课堂《滑轮》392030例2）如图所示，用滑轮组匀速提升重物，若绳子自由端的拉力为F，
不计滑轮重、绳重和轴摩擦，求物体的重力是多少？
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第6页 共7页让更多的孩子得到更好的教育
【答案】8F 6F 7F 8F
7、家用的手摇晾衣架如图所示，它实际是由定滑轮和动滑轮组成的滑轮组．假设衣服和晾衣架
的总重为100N，则静止时绳子自由端的拉力为（不计动滑轮重及摩擦）（ ）
A．100N B．50N C．25N D．20N
【答案】C
【解析】由图可知，承担物重的绳子股数n=4，
∵不计动滑轮重及摩擦，
∴拉力
【总结升华】本题的关键有二：一是承担物重的绳子股数n的确定（直接从动滑轮上引出的绳子股数），
二是不计摩擦和动滑轮重时， 。
