【巩固练习】
一、选择
1.下列家用电器正常工作时，电功率最大的是（ ）
A．空调 B．电扇 C．电视机 D．手电筒
2. 接在电路中的两个用电器，电功率大的（ ）
A．消耗的电能一定多 B．通过的电流一定大
C．电流做功一定快 D．两端的电压一定大

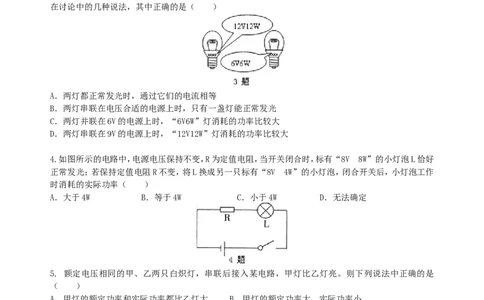

3.（多选）小华等几个同学在实验室中看到有两只外形相同的灯泡，铭牌标注如图所示。下面列出了他们
在讨论中的几种说法，其中正确的是（ ）
A．两灯都正常发光时，通过它们的电流相等
B．两灯串联在电压合适的电源上时，只有一盏灯能正常发光
C．两灯并联在6V的电源上时，“6V6W”灯消耗的功率比较大
D．两灯串联在9V的电源上时，“12V12W”灯消耗的功率比较大
4.如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V 8W”的小灯泡L恰好
正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作
时消耗的实际功率（ ）
A．大于4W B．等于4W C．小于4W D．无法确定
5. 额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮。则下列说法中正确的是
（ ）
A．甲灯的额定功率和实际功率都比乙灯大 B．甲灯的额定功率大，实际功率小
C．甲灯的额定功率和实际功率都比乙灯小 D．甲灯的额定功率小，实际功率大
6.（2016•铁岭模拟）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。若把它与一只阻值
为5Ω的电阻串联接在电压为6V的电路中，则整个电路消耗的功率为（ ）
A．3.2W B．2.4W C．2.1W D．3W
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育

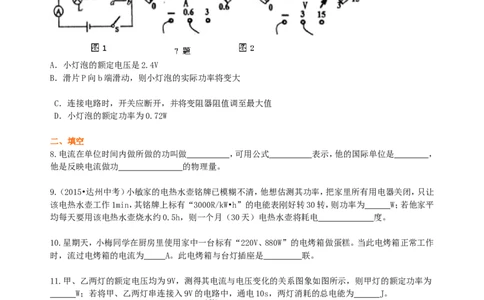

7.如图1是测小灯泡功率的实验电路图。小灯泡正常工作时，两电表的示数如图2所示，则下列说法中不
正确的是（ ）
A．小灯泡的额定电压是2.4V
B．滑片P向b端滑动，则小灯泡的实际功率将变大
C．连接电路时，开关应断开，并将变阻器阻值调至最大值
D．小灯泡的额定功率为0.72W
二、填空
8.电流在单位时间内做所做的功叫做 ，可用公式 表示，他的国际单位是 ，
他是反映电流做功 的物理量。
9.（2015•达州中考）小敏家的电热水壶铭牌已模糊不清，他想估测其功率，把家里所有用电器关闭，只让
该电热水壶工作1min，其铭牌上标有“3000R/kW•h”的电能表刚好转30转，则功率为 W；若他家平
均每天要用该电热水壶烧水约0.5h，则一个月（30天）电热水壶将耗电 度。
10.星期天，小梅同学在厨房里使用家中一台标有“220V、880W”的电烤箱做蛋糕。当此电烤箱正常工作
时，流过电烤箱的电流为 A。此电烤箱与台灯插座是 联。
11.甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图象如图所示，则甲灯的额定功率为
W；若将甲、乙两灯串连接入9V的电路中，通电10s，两灯消耗的总电能为 J。
12.在如图所示的电路中，电源电压恒定，滑动变阻器R 的滑片在a、b之间滑动的过程中，电压表的最大
2
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育
示数为4V，电阻R 消耗的电功率变化范围是0.8-7.2W，则滑片在b端时，电流表的示数为 A，R 的电
1 2
功率为 W。
三、实验探究

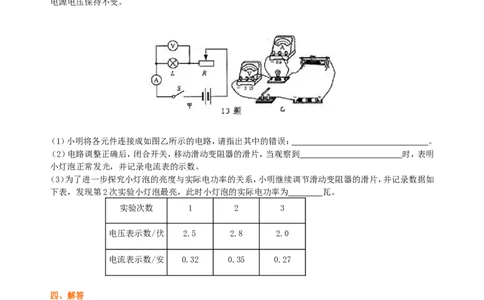

13.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好，
电源电压保持不变。
（1）小明将各元件连接成如图乙所示的电路，请指出其中的错误： 。
（2）电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到 时，表明
小灯泡正常发光，并记录电流表的示数。
（3）为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如
下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为 瓦。
实验次数 1 2 3
电压表示数/伏 2.5 2.8 2.0
电流表示数/安 0.32 0.35 0.27
四、解答
14.如图是某电热器的原理简图，它有高温、低温两档，发热体由R 和R 两个电热丝构成，阻值分别为
1 2
l10Ω、220Ω。
（1）S 闭合、S 开时，求电热器的功率；
1 2
（2）S、S 都闭合时，求电热器的工作电流；
1 2
（3）S，S 都闭合时，电热器是处于“高温档”还是处于“低温档”’通过有关计算证明你的结论
1 2
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育

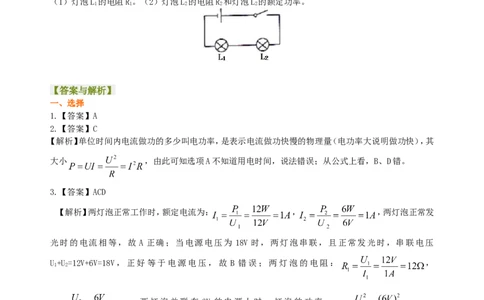

15.（2015•自贡中考）如图所示，灯泡L 标有“4V 8W”字样，灯泡L 标有“4V？W”（？表示数字模糊不
1 2
清），串联在电路中，电源电压为恒6V，当开关S闭合时，测得灯泡L 比灯泡L 亮，灯泡L 消耗的功率为
2 1 2
4W，不计温度对灯泡阻值的影响。求：
（1）灯泡L 的电阻R。（2）灯泡L 的电阻R 和灯泡L 的额定功率。
1 1 2 2 2
【答案与解析】
一、选择
1.【答案】A
2.【答案】C
【解析】单位时间内电流做功的多少叫电功率，是表示电流做功快慢的物理量（电功率大说明做功快），其
大小 ，由此可知选项A不知道用电时间，说法错误；从公式上看，B、D错。
3.【答案】ACD
【解析】两灯泡正常工作时，额定电流为： ， ，两灯泡正常发
光时的电流相等，故 A 正确；当电源电压为 18V 时，两灯泡串联，且正常发光时，串联电压
U+U=12V+6V=18V，正好等于电源电压，故 B 错误；两灯泡的电阻： ，
1 2
，两灯泡并联在 6V 的电源上时，灯泡的功率： ，
，P＞P，故C正确；两灯串联在9V电源上时，流过它们的电流I相等，由P=I2R
1 2
知，R越大，P越大，因为R＞R，“12V12W”灯消耗的功率比较大，故D正确。
1 2
4.【答案】A
【解析】根据公式 可知，当电压相同时，电功率越大，电阻越小；所以“8V 8W”的灯泡电阻比
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
“8V 4W”灯泡电阻小；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以
这只灯泡消耗的功率大于4W。
5.【答案】D
【解析】（1）∵两灯泡串联，
∴通过两灯泡的电流相等，
∵灯泡的亮暗取决于实际功率的大小，且甲灯比乙灯亮，
∴甲灯泡的实际功率比乙大，
∴根据P=I2R可知，甲灯泡的电阻比乙大；
（2）∵两灯泡的额定电压相等，
∴根据 可知，甲灯泡的额定功率比乙小。
6.【答案】B
【解析】由题意可知，灯泡的额定电压为6V；从图象可知，额定电流为0.5A；灯泡的电阻为R=U /I
L 额 额
=6V/0.5A=12Ω；电阻R=5Ω和灯泡L串联接在电压为6V的电路中，若灯泡的电阻不变，则根据欧姆定律
可得，通过R的电流：I=U/R =6V/17Ω≈0.35A；灯泡的电阻是变化的，通过灯泡的电流应大于0.35A，
总
从图象中可知I=0.4A，整个电路消耗的功率：P=UI=6V×0.4A=2.4W。
7.【答案】B
【解析】由图2可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.3A；电压表量程是0～
3V，分度值是0.1V，电压表示数是2.4V，此时小灯泡正常发光，则小灯泡的额定电压是2.4V，故A正确，
但不符合题意；由电路图可知，滑片P向b端滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器分压
变大，灯泡分压变小，由 可知，灯泡的实际功率变小，故B错误，但符合题意；为保护电路，连接电
路时，开关应断开，并将变阻器阻值调至最大值，故 C 正确，但不符合题意；灯泡的额定功率
P=UI=2.4V×0.3A=0.72W，故D正确，但不符合题意。
二、填空
8.【答案】电功率； ；瓦；快慢
9.【答案】600；9
【解析】（1）由“3000R/kW•h”知：电能表转盘转一圈消耗电能为（1/3000）kW•h，则转盘转了30R消耗
的电能：W=（30/3000）kW•h=0.01kW•h，电热水器的功率：P=W/t=0.01kW•h/（1/60）h=0.6kW=600W；
（2）一个月工作时间t=0.5h×30=15h，一个月消耗的电能：W=Pt=0.6kW×15h=9kW•h=9度。
10.【答案】4；并联
【解析】（1）电烤箱正常工作时的电流： ；
（2）电烤箱与台灯插座间是并联的。
11.【答案】7.2；36
【解析】（1）甲灯泡的额定电压U =9V，由图象可知额定电流I =0.8A，
甲 甲
甲灯泡的额定功率：P =U I =9V×0.8A=7.2W；
甲 甲 甲
（2）当甲、乙两灯串连接入9V的电路中，则：U=U +U =9V，I=I =I ，
甲 乙 甲 乙
由图象可知，当I=0.4A时符合；通电10s两灯消耗的总电能：W=UIt=9V×0.4A×10s=36J。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
12.【答案】0.4；1.6
【解析】（1）设电源电压为U，当滑片滑到a点时，滑动变阻器短路，R 消耗的功率最大；
1
最大功率： ——①
当滑片滑到b端时，滑动变阻器全部接入，此时电阻R 消耗的电功率最小，滑动变阻器两端电压是4V，电
1
阻R 两端的电压为U-4V，R 消耗的功率： ——②
1 1
由①②可得：U=6V，R =5Ω；
1
（2）滑片在b端时，电阻R 的功率最小：
1
滑片在b端时，电压表示数最大，此时滑动变阻器R 两端的电压最大：
2
滑动变阻器R 的电功率的：
2
三、实验探究
13.【答案】（1）电流表没有与小灯泡串联，电压表没有与小灯泡并联；（2）电压表示数为2.5V；（3）0.98
【解析】（1）经分析，电流表没有与小灯泡串联，电压表没有与小灯泡并联（2）电压表测灯泡电压。灯泡
正常工作时，电压表示数为灯泡额定电压2.5V（3）P=UI=2.8V×0.35A=0.98W。
四、解答
14.【答案】(1) 440W (2)3A (3) “高温档”
【解析】（1）当S 闭合，S 断开时，只有电阻R 通电电热器的功率： ；
1 2 1
（2）当S、S 都闭合时，两电阻并连接入电路，电热器的工作电流：
1 2
；
（3）当S、S 都闭合时，电热器功率： ，由此可见P′＞P，所以，当S、S 都
1 2 1 2
闭合时是高温档。
15.【答案】（1）2Ω；（2）4Ω；4W
【解析】（1）由P=U2/R可知，灯泡L 的电阻：R=U2 /P =(4V)2/8W =2Ω；
1 1 L1额 L1额
（2）设电路电流为I，灯L 两端电压：U=IR=2I，灯L 两端电压：U=U-U=6-2I，
1 1 1 2 2 1
灯L 的功率：P=UI=（6-2I）I=4，解得：I=1A或I=2A；
2 2 2
当I=1A时，P=I2R=（1A）2×2Ω=2W＜P=4W，当I=2A时，P=I2R=（2A）2×2Ω=8W＞P=4W，
1 1 2 1 1 2
由题意可知，L 灯比灯L 亮，则电流I=1A；
2 1
U=U-U=6V-1A×2Ω=4V，电压等于灯泡额定电压，
2 1
灯泡正常发光，灯泡L 的额定功率：P =UI=4V×1A=4W；
2 2额 2
灯泡L 的电阻：R=U/I=4V/1A=4Ω；
2 2 2
答：（1）灯泡L 的电阻R 为2Ω。（2）灯泡L 的电阻R 为4Ω，灯泡L 的额定功率是4W。
1 1 2 2 2
