【巩固练习】
一、选择
1.（2016•黄浦区一模）额定功率最接近700瓦的是（ ）
A．电冰箱 B．电饭锅 C．电子表 D．电视机
2.下列关于电功率的说法中正确的是（ ）
A．电功率是表示电流做功多少的物理量 B．电功率是表示电流做功效率高低的物理量
C．电功率是反映电流做功的快慢程度的物理量 D．电功率是反映电能转化为其他形式能的物理量

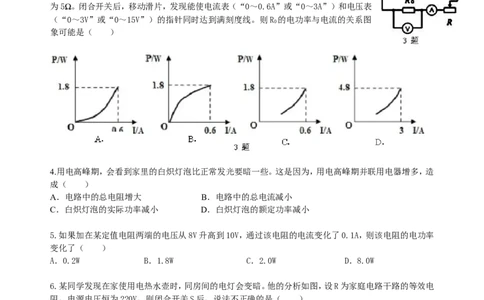

3.如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R
0
为5Ω。闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表
（“0～3V”或“0～15V”）的指针同时达到满刻度线。则R 的电功率与电流的关系图
0
象可能是（ ）
4.用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些。这是因为，用电高峰期并联用电器增多，造
成（ ）
A．电路中的总电阻增大 B．电路中的总电流减小
C．白炽灯泡的实际功率减小 D．白炽灯泡的额定功率减小
5.如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率
变化了（ ）
A．0.2W B．1.8W C．2.0W D．8.0W
6.某同学发现在家使用电热水壶时，同房间的电灯会变暗。他的分析如图，设R为家庭电路干路的等效电
阻，电源电压恒为220V，则闭合开关S后，说法不正确的是（ ）
A．灯两端实际电压变大 B．R两端的电压变大
C．灯两端实际电压变小 D．整个电路的总功率变大
7.某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持4.5V不变，灯泡上标有“3V，
1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误的
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共7页让更多的孩子得到更好的教育
是（ ）
A．灯泡的额定功率为1W B．灯泡正常发光时的电阻为9Ω
C．灯泡的实际功率为0.64W D．此时灯泡和滑动变阻器的阻值之比为8:7
二、填空

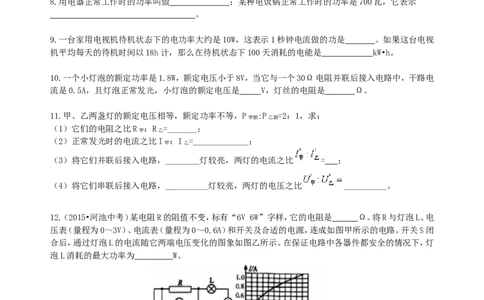

8.用电器正常工作时的功率叫做 ；某种电饭锅正常工作时的功率是700瓦，它表示
。
9.一台家用电视机待机状态下的电功率大约是10W，这表示1秒钟电流做的功是 。如果这台电视
机平均每天的待机时间以18h计，那么在待机状态下100天消耗的电能是 kW•h。
10.一个小灯泡的额定功率是1.8W，额定电压小于8V，当它与一个30Ω电阻并联后接入电路中，干路电
流是0.5A，且灯泡正常发光，小灯泡的额定电压是 V，灯丝的电阻是 Ω。
11.甲、乙两盏灯的额定电压相等，额定功率不等，P :P =2：1，求：
甲额 乙额
（1）它们的电阻之比R ：R =_______；
甲 乙
（2）正常发光时的电流之比I ：I =_____________；
甲 乙
（3）将它们并联后接入电路，________灯较亮，两灯的电流之比 = ；
（4）将它们串联后接入电路，__________灯较亮，两灯的电压之比 __________。
12.（2015•河池中考）某电阻R的阻值不变，标有“6V 6W”字样，它的电阻是 Ω。将R与灯泡L、电
压表（量程为0～3V）、电流表（量程为0～0.6A）和开关及合适的电源，连成如图甲所示的电路。开关S闭
合后，通过灯泡L的电流随它两端电压变化的图象如图乙所示。在保证电路中各器件都安全的情况下，灯
泡L消耗的最大功率为 W。
三、实验探究
13.小华同学做“测定小灯泡的电功率”实验，电源电压为3伏且保持不变，滑动变阻器标有“3A 5Ω”
的字样，所用小灯泡是测定电压为“2.2V”和“2.5V”中的一个。
①小华连接的电路如图（a）所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接。
②闭合电键后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯泡正常发光，此时电流表的
示数如图（b）所示，则该试验中所用小灯泡的额定功率为 瓦。接着，小华又移动滑动变阻器的滑片，
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共7页让更多的孩子得到更好的教育
发现小灯泡发出耀眼的亮光，则此时小灯泡的电功率 （选填“小于”“等于”或“大于”） 额定
功率，可判断他是向滑动变阻器的 （选填“左”或“右”） 端移动。
四、解答

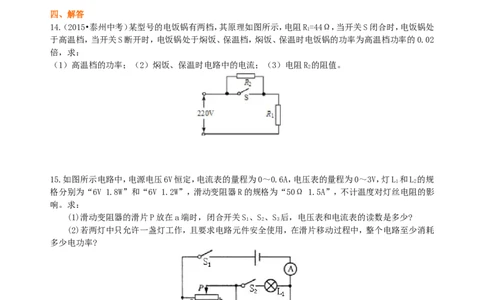

14.（2015•泰州中考）某型号的电饭锅有两档，其原理如图所示，电阻R=44Ω，当开关S闭合时，电饭锅处
1
于高温档，当开关S断开时，电饭锅处于焖饭、保温档，焖饭、保温时电饭锅的功率为高温档功率的0.02
倍，求：
（1）高温档的功率；（2）焖饭、保温时电路中的电流；（3）电阻R 的阻值。
2
15.如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L 和L 的规
1 2
格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影
响。求：
(1)滑动变阻器的滑片P放在a端时，闭合开关S、S、S 后，电压表和电流表的读数是多少?
1 2 3
(2)若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗
多少电功率?
【答案与解析】
一、选择
1.【答案】B
【解析】A．电冰箱的额定功率约为200W，故A错误；B．电饭锅的电功率约为700W～1100W，故B正确；
C．电子表的功率很小，约为几毫瓦，故C错误；D．电视机的额定功率约为120W左右，故D错误。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共7页让更多的孩子得到更好的教育
2.【答案】C
【解析】A电能是表示电流做功多少的物理量，而不是电功率，故A说法错误；电功率是表示电流做功的
快慢，而不是效率高低，故B说法错误；电功率是反映电流做功快慢程度的物理量，电功率越大，说明单位
时间内消耗电能越多，电流做功越快，故C说法正确；电流做功的过程就是电能转化为其他形式能的过程，
这指的是电功，而不是电功率，故D错误。
3.【答案】C
【解析】由于闭合开关后，定值电阻始终能接在电路中，且电压恒定为6V，所以电流不为0，故A、B错误；
根据当滑动变阻器接入电路中的阻值最小（即为 0Ω）时，电路中的电流最大，由公式
，可知D错；故选C。

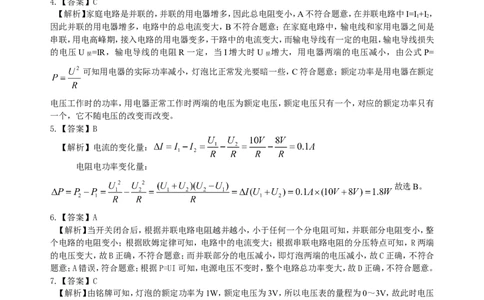

4.【答案】C
【解析】家庭电路是并联的，并联的用电器增多，因此总电阻变小，A不符合题意，在并联电路中I=I +I ，
1 2
因此并联的用电器增多，电路中的总电流变大，B不符合题意；在家庭电路中，输电线和家用电器之间是
串联，用电高峰期，接入电路的用电器变多，干路中的电流变大，而输电导线有一定的电阻，输电导线损失
的电压U =IR，输电导线的电阻R一定，当I增大时U 增大，用电器两端的电压减小，由公式 P=
损 损
可知用电器的实际功率减小，灯泡比正常发光要暗一些，C符合题意；额定功率是用电器在额定
电压工作时的功率，用电器正常工作时两端的电压为额定电压，额定电压只有一个，对应的额定功率只有
一个，它不随电压的改变而改变。
5.【答案】B
【解析】电流的变化量：
电阻电功率变化量：
故选B。
6.【答案】A
【解析】当开关闭合后，根据并联电路电阻越并越小，小于任何一个分电阻可知，并联部分电阻变小，整
个电路的电阻变小；根据欧姆定律可知，电路中的电流变大；根据串联电路电阻的分压特点可知，R两端
的电压变大，故B正确，不符合题意；而并联部分的电压减小，即灯泡两端的电压减小，故C正确，不符合
题意；A错误，符合题意；根据P=UI可知，电源电压不变时，整个电路总功率变大，故D正确，不符合题意。
7.【答案】C
【解析】由铭牌可知，灯泡的额定功率为1W，额定电压为3V，所以电压表的量程为0～3V，故此时电压
表的示数为2.1V；灯泡的额定电流： ，灯泡的电阻： ；
此时灯泡两端的电压：U =U-U =4.5V-2.1V=2.4V，若灯泡的电阻不变时，此时灯泡的实际功率
L 滑
，因灯泡的电阻一般会随温度的升高而变大，且此时灯泡分得的电压小于
额定电压，所以此时灯泡的电阻会变小，实际功率应大于0.64W；因串联电路电阻分得的电压与电阻成正
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共7页让更多的孩子得到更好的教育
比所以： 。
二、填空
8.【答案】额定功率；电饭锅正常工作1秒钟消耗的电能是700焦。
9.【答案】10J；18
【解析】1s电流做的功：W=Pt=10W×1s=10J；
电视机平均每天的待机时间以18h计，那么在待机状态下100天消耗的电能：
W′=Pt′=0.01kW×18h×100=18kW•h。
10.【答案】6；20
【解析】小灯泡与电阻并联且正常发光，
∴U =U =U，
L R
∵ ， ，
∴
化简得： U2-15U+54=0，
解方程得：U=6V或U=9V，
又∵额定电压小于8V，∴U=6V，
。
11.【答案】(1)1:2 (2)2:1（3）甲灯较亮；2:1（4）乙灯较亮；1:2
【解析】灯泡发光时的亮度是由其实际功率决定的。电灯泡正常工作时，它的功率是额定功率，为了计
算方便，我们通常认为电灯泡正常工作和不正常工作时的电阻是不变的。
（1）∵ ，U =U ∴
甲额 乙额
（2）∵ ∴ 又∵U =U ∴
甲额 乙额
（3）∵并联时两灯两端的电压相等
∴甲、乙两灯实际功率P 、P 与R 、R 的关系是： ，P >P ，甲灯较亮
甲 乙 甲 乙 甲 乙
通过两灯的电流之比：
（4）∵串联时通过两灯的电流相同
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共7页让更多的孩子得到更好的教育
∴甲、乙两灯实际功率 、 与R 、R 的关系是： ， ，乙灯较亮
甲 乙
通过两灯的电压之比：
12.【答案】6；1
【解析】（1）由P=U2/R可得，电阻R的阻值：R=U2/P=(6V)2/6W=6Ω；（2）当电压表示数为3V时，通过电阻
的电流最大：I =U/R=3V/6Ω=0.5A，而电流表选择的量程为0～0.6A，因此电路中允许的最大电流为
最大
0.5A；
根据图乙可知，当通过灯泡的电流为0.5A时，灯泡两端电压为2V，因此在保证电路中各器件都安全的
情况下，灯泡L消耗的最大功率：P =UI =2V×0.5A=1W。
最大 L 最大
三、实验探究
13.【答案】（1）如下图；（2）0.35；大于；右
【解析】（1）实物连接中电流表和开关没有连接，电路处于断路状态；
（2）首先确认小灯泡选择的是哪一个，解决问题的关键在于理解“滑片在中点附近某位置时，小灯泡正常
发光，此时电流表的示数如图”。此时滑动变阻器接入电路阻值为最大阻值的一半即2.5Ω，由图可知电路
中电流为0.14A，则滑动变阻器两端的电压为U=2.5Ω×0.14A=0.35V，根据串联电路电压的特点，小灯泡
1
两端的电压为U=3V-0.35V=2.65V。因为此时小灯泡正常发光，因此这个电压就接近灯泡的额定电压，考
2
虑到导线电阻，因此实验中选择的是标有“2.5V”字样的那个灯泡。
①小灯泡的额定功率为额定电压和额定电流的乘积，即P=UI=2.5V×0.14A=0.35W；
②移动滑片时，小灯泡发光较亮，说明实际功率变大，小灯泡两端电压增大，电路中的电流增大，总电阻减
小，滑片应向电阻减小的那端移动。
四、解答
14.【答案】(1) 1100W；（2）0.1A；（3）2156Ω
【解析】（1）当开关S闭合时，电路为R 的简单电路，电饭锅处于高温档，则高温档的功率：
1
；
（2）当开关S断开时，R 与R 串联，电饭锅处于焖饭、保温档，由题意可知，保温档的功率：P =0.02P
1 2 保温
=0.02×1100W=22W，由P=UI可得，电路中的电流： ；
高温
（3）由I=U/R 可得，保温时电路中的总电阻：R=U/I=220V/0.1A=2200Ω，因串联电路中总电阻等于各
分电阻之和，所以，电阻R 的阻值：R=R-R=2200Ω-44Ω=2156Ω。
2 2 1
15.【答案】（1）0V；0.5A（2）0.6W
【解析】（1）由题意知L、L 的阻值R、R 分别为：
1 2 1 2
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第6页 共7页让更多的孩子得到更好的教育
当P放在最左端时，滑动变阻器连入电路的阻值为0，电压表被短路，示数为0；L、L 并联，电流表测量
1 2
干路电流。读数： 。
（2）只有一盏灯接入电路时，应是L 或L 与滑动变阻器串联，电路的总功率决定于电源电压和电流
1 2
（ 电 流 表 的 示 数 ） 。 电 路 中 的 总 电 阻 ， 电 路 中 的 电 流 等 于
＜0.6A＜1.5A,电流表、滑动变阻器始终安全。
加在滑动变阻器两端的电压 ，若电压表安全，有 ，可以判断滑动变
阻器的电阻为30Ω，则电路中的电流为 。
所以：
