2023年辽宁省葫芦岛市、本溪市、辽阳市中考物理试卷
一、选择题（本题共12小题，共28分。1～8题为单选题，每题2分；9～12题为多选题，每题3
分，漏选得2分，错选得0分）
1．（2分）（2023•辽宁）如图是物理实验操作考试所用干电池，下列关于这节干电池的物理量
估测最合理的是（ ）
A．提供的电压约为3.7V B．质量约为500g
C．高度约为6cm D．温度约为50℃
2．（2分）（2023•辽宁）小明帮妈妈从冰箱中取出一块结满霜的冻肉，在肉上撒了一些盐，肉
很快就“解冻”了，同时观察到盛肉的碗上出现了水珠，下列说法正确的是（ ）
A．肉表面结霜是凝固现象
B．冻肉熔化需要吸收热量
C．撒盐可以提高冰的熔点
D．水珠是水蒸气汽化形成的
3．（2分）（2023•辽宁）如图是探究平面镜成像特点实验的情景，关于探究过程中所涉及的问
题分析正确的是（ ）
A．蜡烛A在玻璃板中所成的像是光的漫反射形成的
B．蜡烛A在玻璃板中所成的像是实像
C．蜡烛B在桌面上的影子是光沿直线传播形成的
D．为了使烛焰的像更清晰，应选择明亮的环境进行实验
4．（2分）（2023•辽宁）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关
第1页（共40页）该插座的使用及安全用电说法正确的是（ ）
A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
5．（2分）（2023•辽宁）如图是喷气式飞机，它利用燃料燃烧后产生的高温、高压气体提供动
力。下列有关该飞机说法正确的是（ ）
A．发动机属于热机
B．在升空的过程中，飞机周围的大气压逐渐变大
C．加速升空时，飞机所受的力为平衡力
D．飞机水平飞行时，机翼上方的气体流速大，压强大
6．（2分）（2023•辽宁）工人师傅使用如图所示的滑轮组，将重为450N的建筑材料在10s内
匀速提升4m，此次滑轮组的机械效率为75%，忽略绳重和摩擦。下列有关这次提升过程说
法正确的是（ ）
第2页（共40页）A．所做的有用功为1800J
B．在绳端的拉力F为150N
C．动滑轮所受的重力为75N
D．拉力F的功率为180W
7．（2分）（2023•辽宁）将扬声器、电池和电流表等元件连成如图电路。断开S ，反复快速闭合、
2
断开开关S ，扬声器发出咔咔声；断开S ，闭合开关S ，反复轻敲扬声器的纸盆，会看到电
1 1 2
流表的指针左右摆动。下列有关说法正确的是（ ）
A．扬声器发声的原理与发电机发电的原理相同
B．扬声器发声时，将机械能转化为电能
C．扬声器发电的原理与动圈式话筒工作的原理相同
D．电流表指针左右摆动，是因为磁场方向发生变化
8．（2分）（2023•辽宁）如图所示电路，闭合开关，滑动变阻器的滑片由右向左最大范围内调
节的过程中，下列说法正确的是（ ）
A．电流表A 示数不变
1
B．电压表V示数变小
C．电流表A 示数与电流表A 示数之差变小
1 2
D．电压表V示数与电流表A 示数的乘积变大
1
第3页（共40页）（多选）9．（3分）（2023•辽宁）以下文字选于朱自清的《春》：“小草偷偷地从土里钻出来，嫩
嫩的，绿绿的”“坐着，躺着，打两个滚，踢几脚球”关于文中所涉及到的现象解释正确
的是（ ）
A．“小草偷偷地从土里钻出来”，草对土有力的作用
B．“坐着，躺着”，由坐到躺，人对地面的压强变小
C．“打两个滚”，在草地上滚动，人不受摩擦力
D．“踢几脚球”，踢出的球由于具有惯性能继续运动

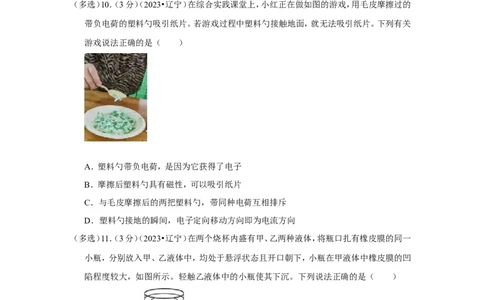

（多选）10．（3分）（2023•辽宁）在综合实践课堂上，小红正在做如图的游戏，用毛皮摩擦过的
带负电荷的塑料勺吸引纸片。若游戏过程中塑料勺接触地面，就无法吸引纸片。下列有关
游戏说法正确的是（ ）
A．塑料勺带负电荷，是因为它获得了电子
B．摩擦后塑料勺具有磁性，可以吸引纸片
C．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
D．塑料勺接地的瞬间，电子定向移动方向即为电流方向
（多选）11．（3分）（2023•辽宁）在两个烧杯内盛有甲、乙两种液体，将瓶口扎有橡皮膜的同一
小瓶，分别放入甲、乙液体中，均处于悬浮状态且开口朝下，小瓶在甲液体中橡皮膜的凹
陷程度较大，如图所示。轻触乙液体中的小瓶使其下沉。下列说法正确的是（ ）
A．甲液体的密度比乙液体的密度大
B．悬浮时，小瓶在甲液体中受到的浮力比在乙液体中受到的浮力小
第4页（共40页）C．下沉过程中，橡皮膜所受液体压强不变
D．下沉过程中，小瓶所受浮力变小
（多选）12．（3分）（2023•辽宁）如图所示电路，灯泡L 为“12V 12W”、灯泡L 为“12V
1 2
6W”，滑动变阻器的最大阻值为48 ，电压表的量程为“0～15V”。只闭合开关S ，滑动
1
变阻器的滑片从最右端向左移动，当Ω电压表示数为6V时，灯泡L 正常发光。只闭合开关
1
S ，保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片。忽略温度对灯丝电
2
阻的影响，下列有关该电路说法正确的是（ ）
A．电源电压为18V
B．只闭合开关S ，当灯泡L 正常发光时，滑动变阻器连入电路的阻值为6
1 1
C．只闭合开关S 2 ，电压表示数的最大值为15V Ω
D．只闭合开关S ，电路总功率的变化范围为4.5W～9W
2
二、填空题（本题共9小题，每空1分，共26分）
13．（3分）（2023•辽宁）如图是小明用发卡制作的发卡琴，发卡琴发出的声音是由发卡
产生的，弹奏时一手压紧发卡，手感到痛是由于物体间力的作用是 的，小明把
制作发卡琴的过程录制成视频，用手机发到班级群中进行分享交流，发布视频是利用
波完成的。
14．（2分）（2023•辽宁）如图剪纸画反映的是过去东北的风俗——“窗户纸糊在外”。用浆
糊能将窗户纸糊在木格子窗上，是利用分子间存在 。窗户纸糊在外，可以有效
防止在冬季木格子上积的雪 （填物态变化）成水，使窗户纸润湿而掉下来。
第5页（共40页）15．（3分）（2023•辽宁）如图是小童用手机拍摄的瀑布下的彩虹。彩虹是光的 现
象。手机屏幕上呈现出由红、绿、 三种色光混合而成的多彩画面。走在瀑布旁感到
凉爽的原因是：瀑布溅起的水花在空气中汽化，吸收大量的热，且水的 （填水
的特性）又很大，瀑布吸收热量后温度升高较小。
16．（3分）（2023•辽宁）如图是元代王祯《农书》中描绘的农民使用扇车清选谷物的情景。农
民快速摇动摇柄，扇轮转动产生气流，当把谷物倒入扇车时，谷物在 力的作用下
落入扇车，气流使枯瘪谷物从出风口飞出，说明力可以改变物体的 。扇车的
摇柄是 （填简单机械名称）。
17．（3分）（2023•辽宁）如图，化学老师检验氢气纯度时，用拇指堵住集满氢气的试管口，靠
近火焰，移开拇指点火，会发出尖锐的爆鸣声或很小的声音，根据声音的不同来判断氢气
纯度，说明声可以传递 （填“信息”或“能量”）。其中“很小”是指声音的
（填声音的特性）小。因为氢气密度比空气密度 ，所以检验时试管口要朝下，防止
氢气逸出。
第6页（共40页）18．（3分）（2023•辽宁）小明为了探究电流产生的热量与电流大小的关系，利用阻值相等的
电阻丝R 、R 、R ，设计了如图甲所示电路，将电阻丝R 和 （填“R ”或
1 2 3 3 1
“R ”）分别放在如图乙所示的两个相同装置中，实验通过U形管中 反
2
映电阻丝产生热量的多少。通过实验分析可知，当电阻和通电时间相同时，通过电阻的电
流越大，这个电阻产生的热量越 。
19．（3分）（2023•辽宁）小平家5月份的电费为50元，当地电价为0.5元/kW•h，5月末他家
的电能表示数如图，5月初电能表的示数应为 kW•h。他家可以同时使用
用电器的总功率不能超过 W。他单独使用电炖锅正常工作3min，电能表转
盘转过160转，则电炖锅的额定功率为 W。
20．（3分）（2023•辽宁）我国某型号核潜艇在海面漂浮时排开海水的质量为7000t，它所受到
的浮力为 N，在海面下5m处受到海水的压强为 Pa。核潜艇
所用的核能属于 （填“可再生”或“不可再生”）能源。（g取10N/kg，
海水
取1.0×103kg/m3） ρ
21．（3分）（2023•辽宁）如图甲所示电路，电源电压为18V，电流表和电压表量程分别为0～
0.6A、0～15V，滑动变阻器标有“？ 1A”。闭合开关，在保证所有元件安全的情况下，
第Ω 7页（共40页）最大范围内调节滑动变阻器的滑片，绘制了这一过程中电流表示数与电压表示数关系图
象如图乙；将电压表正确改接在A、B、C中的某两点间，闭合开关，在保证所有元件安全
的情况下，最大范围内调节滑动变阻器的滑片，绘制了电压表示数与跟电压表并联元件的
电阻关系图象如图丙。定值电阻的阻值为 ，灯泡的额定功率为
W，上述过程中滑动变阻器两端最大电压值为 V。Ω
三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）（2023•辽宁）小明将两个大小相同的红、蓝环粘在一起形成“8”字。手拿红环将
蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环
的像并不完全重合，如图甲所示。请在乙图中作出：
（1）红环最上端A点在水中的像A'点；
（2）B'点为蓝环最下端B点的像，请完成从C点看到B点的光路。
23．（3分）（2023•辽宁）如图甲晾晒架，挂衣服时可以把它看成杠杆，图乙为其简化示意图。
请在乙图中作出：
（1）当挂较重的衣物时，为了使晾晒架A点受到的支持力最小，请在B、C、D三点中选择
一点，作出该点所受到的拉力F ；
2
（2）晾晒架A点受到的支持力F 及其力臂l 。
1 1
第8页（共40页）24．（3分）（2023•辽宁）小王自制了一个电磁秋千的玩具，如图甲所示。闭合开关后，推动一
下永磁体，它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中作出：
（1）电磁铁下端的磁极；
（2）电源的正、负极；
（3）图中的磁感线方向。
四、简答题（本题3分）
25．（3分）（2023•辽宁）神舟十五号载人飞船返回舱的胜利回归，标志着我国航天事业进入
了一个新阶段。请你结合返回舱从太空返回地球的过程，回答下列问题：
（1）这一过程中，航天员所穿的宇航服的质量是否发生变化？
（2）返回舱在下降阶段，它的重力势能发生了怎样的变化？并说明理由。
五、计算题（本题共2小题，共18分。要求写出必要的文字说明、公式、计算过程、数值、单位
和答）
26．（9分）（2023•辽宁）某款环保能源汽车——氢能重卡，它满载时总质量为50t，车轮总着
地面积为0.8m2，采用氢燃料发动机获得动力。若某次运输过程中，汽车以300kW的输出
功率，在水平公路上匀速直线行驶了20min，汽车发动机的效率为75%。（g取10N/kg，q柴
油
取4.0×107J/kg）求：
（1）汽车满载静止在水平地面上时，对地面的压强；
（2）这次行驶过程中，汽车消耗的氢能为多少焦耳；
（3）若这次行驶过程中消耗的氢能由柴油来提供，至少需要完全燃烧柴油的质量。
27．（9分）（2023•辽宁）如图为某款水暖电热毯的简化电路图，其中R、R 、R 均为加热电阻。
1 2
该电热毯具有“调温”和“恒温”两挡，开关接1为“调温”挡，功率变化范围为50W～
第9页（共40页）100W，开关接 2 为“恒温”挡，功率为 33W。电热毯内装有 1kg 水。[c 水 ＝
4.2×103J/（kg•℃）]求：
（1）电热毯在恒温挡时的电流；
（2）可变电阻R的最大阻值；
（3）若用最大功率加热，不计热损失，电热毯内水的温度由20℃升高到50℃所用的时间。
六、实验、探究题（本题共5小题，共36分）
28．（6分）（2023•辽宁）小利在探究水在沸腾前后温度变化的特点实验中。
（1）他组装了如图甲所示的实验装置，其中纸板的作用是 。
（2）加热一段时间后，温度计的示数如图乙所示，温度为 ℃，继续加热，烧杯内
的水中形成大量的气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中。
（3）上述实验现象说明了水 （填“已经”或“还没”）沸腾。从能量转化的角
度看，气泡在水面破裂时，将内能转化为 能。
（4）这样加热几分钟后，得到如图丙所示水的温度随时间变化图象。分析图象可知：
①水在沸腾前，不断吸热，温度升高；在沸腾时，不断吸热，温度 。
②周围环境大气压 （填“高于”或“低于”）标准大气压。
29．（6分）（2023•辽宁）小宋进入实验室准备探究凸透镜成像规律的实验时，恰好看到窗户
通过凸透镜在光屏上所成的清晰的像，如图甲所示，此时凸透镜和光屏分别在光具座的
50cm、61cm刻度线处，如图乙所示。
第10页（共40页）（1）图甲光屏上窗户的像是倒立、 的实像，生活中 就是应用这一成
像原理工作。如果实验室只有焦距为“10cm”和“20cm”两种规格的凸透镜，根据他观
察到的现象，可知光具座上凸透镜的焦距为 cm；
（2）把点燃的蜡烛放在光具座的20cm刻度线处，凸透镜、光屏保持如图乙所示的位置不
变，调整烛焰、凸透镜和光屏高度，使三者的中心在 。可以适当的向
（填“左”或“右”）移动光屏，使光屏上得到烛焰清晰的像。
（3）在（2）的基础上，把蜡烛向右移动一段距离，光屏上的像模糊了，可以在凸透镜和蜡烛
之间适当位置放一个度数合适的 （填“近视”或“远视”）镜片，使光屏上再
次呈现烛焰清晰的像。
30．（6分）（2023•辽宁）小丹选取了两个弹簧测力计、细线、棉布、木板、重为10N和15N的
两个木块（表面粗糙程度相同）等器材，探究滑动摩擦力大小与哪些因素有关。
（1）小丹水平匀速直线拉动木块，利用 条件可知木块所受摩擦力大小等于弹
簧测力计的示数。她分别做了如图甲、乙、丙所示三次实验。
①分析甲、乙两次实验，可以得出接触面粗糙程度相同时，压力越大，滑动摩擦力
的结论；
②分析甲、丙两次实验，可以得出压力相同时，接触面 ，滑动摩擦力越大的结
论；
第11页（共40页）③小丹从上述实验联想到生活中瓶盖上设计了花纹，可用 （填“①”或
“②”）的结论进行解释。
（2）她想继续探究滑动摩擦力大小与物体的重力大小是否有关，利用图甲实验做对比分析，
又设计了如图丁所示的实验，使弹簧测力计A始终保持竖直状态，并调整高度，使其示数
为 N，拉动木板，当木块相对于地面静止时，弹簧测力计B的示数为1N，分析可
得滑动摩擦力大小与物体重力大小 。
31．（7分）（2023•辽宁）小毛在测量物质密度的实验中进行了如下操作：
（1）将天平放在水平台上，游码移至标尺左端零刻度线处，发现指针指向分度盘中线左侧，
应该向 侧调节平衡螺母，使天平在水平位置平衡。
（2）测量固体的密度
①将石块放在天平的左盘，从大到小向右盘依次加减砝码，当加入最小砝码后，指针指向
分度盘的左侧，接下来的操作是 ，直至天平平衡。
②天平平衡后，右盘砝码及游码在标尺上的位置如图甲，则石块质量为 g；
③将石块放入量筒，水面的位置如图乙，取出石块后，量筒内水的体积为40mL，则石块的
密度为 kg/m3，这样测出的石块密度将偏 。
（3）小毛为测量未知液体的密度，设计了如下两个方案，请利用给定实验器材完成相应的
实验步骤：（在两个方案中，你只需选择一个方案作答即可）
方案一：器材有质量可忽略的薄壁平底的柱状杯、装有水的水槽、刻度尺。
①在柱状杯中加入适量的未知液体，使其漂浮在水槽中的水面上，如图丙，测出柱状杯中
未知液体的深度h ；
1
②接下来的操作是： 为h ；
2
③未知液体密度的表达式： ＝ （用所测物理量h 、h 和水的密
1 2
ρ
第12页（共40页）度 表示）。
水
方案ρ二：器材有天平（已调平、无砝码）、刻度尺、胶头滴管、两个分别装有水和未知液体的
相同平底柱状杯。
①测出杯中未知液体的深度为h ，将装有未知液体的杯放在天平左盘，水杯放在右盘，天
1
平右端下沉，如图丁所示；
②接下来的操作是： 为h ；
2
③未知液体密度的表达式： ＝ （用所测物理量h 、h 和水的密
1 2
度 表示）。 ρ
水
32．（1ρ1分）（2023•辽宁）小宋在探究电流与电压的关系时，所选的电源电压恒为3V，定值电
阻的阻值为5 ，连接如图甲所示电路，进行如下操作：
Ω
（1）将滑动变阻器的滑片调至最 端，闭合开关，会发现 表无示数，经
检查发现电路中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，
将电路连接正确。
（2）改正电路后，闭合开关，电流表示数为0.1A，电压表指针位置如图乙所示，示数为
V。滑动变阻器的最大阻值 。
（3）调节滑动变阻器的滑片，再进行四次Ω实验，读取每次电流表、电压表示数，将数据填在
如下表格中。分析数据可得出：在导体的电阻一定时，通过导体的电流与导体两端电压成
。
实验次数 1 2 3 4 5
电压U/V 1 1.5 2 2.5
电流I/A 0.1 0.2 0.3 0.4 0.5
（4）完成上述实验后，为了测量额定电流为0.25A灯泡正常发光时的电阻，小宋设计了如
图丙所示的部分电路。电源电压未知且恒定，定值电阻R 的阻值为10 。请完成下面的实
0
Ω
第13页（共40页）验步骤：
①补全电路：请在图中虚线框a、b两处补画出定值电阻R 和被测灯泡的元件符号，按电
0
路图正确连接电路；
②使灯泡正常发光：只闭合开关S， （写出你的操作）；
③测量灯泡的额定电压：保持滑片位置不变，闭合开关S、S ，电压表示数为5V，接着将
1
滑片调至最 端，电压表示数为6V；
④计算灯泡正常发光时的电阻：R ＝ 。
L
Ω
第14页（共40页）2023年辽宁省葫芦岛市、本溪市、辽阳市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，共28分。1～8题为单选题，每题2分；9～12题为多选题，每题3
分，漏选得2分，错选得0分）
1．（2分）（2023•辽宁）如图是物理实验操作考试所用干电池，下列关于这节干电池的物理量
估测最合理的是（ ）
A．提供的电压约为3.7V B．质量约为500g
C．高度约为6cm D．温度约为50℃
【解答】解：A．一节新干电池的电压为1.5V，故A不符合实际；
B．一节1号干电池的质量约100g，故B不符合实际；
C．一节一号干电池的高度约为6cm，故C符合实际；
D．干电池的温度与室温相同，低于50℃，故D不符合实际。
故选：C。
2．（2分）（2023•辽宁）小明帮妈妈从冰箱中取出一块结满霜的冻肉，在肉上撒了一些盐，肉
很快就“解冻”了，同时观察到盛肉的碗上出现了水珠，下列说法正确的是（ ）
A．肉表面结霜是凝固现象
B．冻肉熔化需要吸收热量
C．撒盐可以提高冰的熔点
D．水珠是水蒸气汽化形成的
【解答】解：A．肉表面结的霜是水蒸气凝华形成的，故A错误；
B．物质由固态变为液态叫熔化，熔化吸热，所以冻肉熔化需要吸收热量，故B正确；
C．在肉上撒了一些盐，肉很快就“解冻”了，说明撒盐可以降低冰的熔点，故C错误；
D．水珠是水蒸气液化形成的，故D错误。
故选：B。
3．（2分）（2023•辽宁）如图是探究平面镜成像特点实验的情景，关于探究过程中所涉及的问
第15页（共40页）题分析正确的是（ ）
A．蜡烛A在玻璃板中所成的像是光的漫反射形成的
B．蜡烛A在玻璃板中所成的像是实像
C．蜡烛B在桌面上的影子是光沿直线传播形成的
D．为了使烛焰的像更清晰，应选择明亮的环境进行实验
【解答】解：A、平面镜（反射面是光滑的）成的像属于光的反射，蜡烛A在玻璃板中所成的
像是光的镜面反射形成的，故A错误；
B、蜡烛A在玻璃板中所成的像是由实际光线的反向延长线相交形成的虚像，故B错误；
C、光在均匀介质中沿直线传播，蜡烛B在桌面上的影子是光沿直线传播形成的，故C正
确；
D、为了使烛焰的像更清晰，应选择较暗的环境进行实验，故D错误。
故选：C。
4．（2分）（2023•辽宁）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关
该插座的使用及安全用电说法正确的是（ ）
A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
【解答】解：A、插座与照明灯之间是并联的，故A错误；
B、三孔插座的右孔与家庭电路的火线相连，故B错误；
C、由题知，该插座允许通过的最大电流为10A；如果两个任意大功率用电器同时使用该
第16页（共40页）插座，则可能会造成通过插座的电流超过其允许通过的最大电流而损坏插座，所以该插座
不允许接入两个任意大功率用电器同时使用，故C错误；
D、防护罩能防止进水所引起的安全事故，故D正确。
故选：D。
5．（2分）（2023•辽宁）如图是喷气式飞机，它利用燃料燃烧后产生的高温、高压气体提供动
力。下列有关该飞机说法正确的是（ ）
A．发动机属于热机
B．在升空的过程中，飞机周围的大气压逐渐变大
C．加速升空时，飞机所受的力为平衡力
D．飞机水平飞行时，机翼上方的气体流速大，压强大
【解答】解：A.喷气式发动机属于热机的一种，故A正确；
B.大气压随高度的增加而减小，故B错误；
C.物体受平衡力时，所受合力为零，将保持静止状态或匀速直线运动状态，飞机加速说明
其受到的合力不为零，所受的力不是平衡力，故C错误。
D.流体在流速大的地方压强小，故D错误。
故选：A。
6．（2分）（2023•辽宁）工人师傅使用如图所示的滑轮组，将重为450N的建筑材料在10s内
匀速提升4m，此次滑轮组的机械效率为75%，忽略绳重和摩擦。下列有关这次提升过程说
法正确的是（ ）
第17页（共40页）A．所做的有用功为1800J
B．在绳端的拉力F为150N
C．动滑轮所受的重力为75N
D．拉力F的功率为180W
【解答】解：A、工人做的有用功：W有 ＝Gh＝450N×4m＝1800J，故A正确；
B、根据 ＝ 得到拉力做的总功：W总 ＝ ＝2400J，由图可知，动滑轮上绳
η
子的有效股数n＝3，则绳端移动的距离：s＝nh＝3×4m＝12m，由W总 ＝Fs可得，工人施加
的拉力：F＝ ＝200N，故B错误；
C、根据F＝ （G+G动 ）得到动滑轮的重力：G动 ＝nF﹣G＝3×200N﹣450N＝150N，故C
错误；
D、拉力F的功率：P＝ ＝ ＝240W，故D错误。
故选：A。
7．（2分）（2023•辽宁）将扬声器、电池和电流表等元件连成如图电路。断开S ，反复快速闭合、
2
断开开关S ，扬声器发出咔咔声；断开S ，闭合开关S ，反复轻敲扬声器的纸盆，会看到电
1 1 2
流表的指针左右摆动。下列有关说法正确的是（ ）
第18页（共40页）A．扬声器发声的原理与发电机发电的原理相同
B．扬声器发声时，将机械能转化为电能
C．扬声器发电的原理与动圈式话筒工作的原理相同
D．电流表指针左右摆动，是因为磁场方向发生变化
【解答】解：A、扬声器发声是利用通电导体在磁场中受到力的作用，它的原理与电动机的
原理相同，故A错误；
B、扬声器发声时，将电能转化为机械能，故B错误；
C、扬声器发电的原理是利用电磁感应现象来工作的，与动圈式话筒工作的原理相同，故
C正确；
D、电流表指针左右摆动，是因为电流方向是变化的，磁场方向不变，故D错误。
故选：C。
8．（2分）（2023•辽宁）如图所示电路，闭合开关，滑动变阻器的滑片由右向左最大范围内调
节的过程中，下列说法正确的是（ ）
A．电流表A 示数不变
1
B．电压表V示数变小
C．电流表A 示数与电流表A 示数之差变小
1 2
D．电压表V示数与电流表A 示数的乘积变大
1
第19页（共40页）【解答】解：由电路图可知，灯泡与滑动变阻器并联，电流表A 测干路电流，电流表A 测灯
1 2
泡支路的电流，电压表测电源的电压；
闭合开关S，当滑动变阻器的滑片从右端向左移动的过程中，由于电源电压不变，所以电
压表示数不变，故B错误；
滑片向左移动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的
电流变大，由于电流表A 示数与电流表A 示数之差就是通过滑动变阻器的电流，所以电
1 2
流表A 示数与电流表A 示数之差变大，故C错误；
1 2
并联电路各支路互不影响，所以通过灯泡的电流不变，电流表A 示数不变；
2
根据并联电路的电流规律可知，干路中的电流变大，电流表A 示数变大，故A错误；
1
电压表示数不变，电流表A 示数变大，则电压表V示数与电流表A 示数的乘积变大，故
1 1
D正确。
故选：D。
（多选）9．（3分）（2023•辽宁）以下文字选于朱自清的《春》：“小草偷偷地从土里钻出来，嫩
嫩的，绿绿的”“坐着，躺着，打两个滚，踢几脚球”关于文中所涉及到的现象解释正确
的是（ ）
A．“小草偷偷地从土里钻出来”，草对土有力的作用
B．“坐着，躺着”，由坐到躺，人对地面的压强变小
C．“打两个滚”，在草地上滚动，人不受摩擦力
D．“踢几脚球”，踢出的球由于具有惯性能继续运动
【解答】解：A、“小草偷偷地从土里钻出来”，草改变了土的形状，故草对土有力的作用，
故A正确；
B、“坐着，躺着”，由坐到躺，压力不变，受力面积变大，人对地面的压强变小，故B正确；
C、人在地面上滚动，其会受到一个与其运动方向相反的摩擦力，故C错误；
D、踢出的球虽然不再受力，但由于任何物体都具有惯性，球由于具有惯性仍会向前运动，
故D正确；
故选：ABD。
（多选）10．（3分）（2023•辽宁）在综合实践课堂上，小红正在做如图的游戏，用毛皮摩擦过的
带负电荷的塑料勺吸引纸片。若游戏过程中塑料勺接触地面，就无法吸引纸片。下列有关
游戏说法正确的是（ ）
第20页（共40页）A．塑料勺带负电荷，是因为它获得了电子
B．摩擦后塑料勺具有磁性，可以吸引纸片
C．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
D．塑料勺接地的瞬间，电子定向移动方向即为电流方向
【解答】解：A．摩擦起电的实质是电荷的转移，塑料勺带负电荷，是因为它获得了多余的带
负电荷的电子，故A正确；
B．摩擦后塑料勺带电，能吸引轻小物体，可以吸引纸片，故B错误；
C．与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥；故C正确；
D．塑料勺接地的瞬间，电子带负电荷，定向移动方向与电流方向相反，故D错误。
故选：AC。
（多选）11．（3分）（2023•辽宁）在两个烧杯内盛有甲、乙两种液体，将瓶口扎有橡皮膜的同一
小瓶，分别放入甲、乙液体中，均处于悬浮状态且开口朝下，小瓶在甲液体中橡皮膜的凹
陷程度较大，如图所示。轻触乙液体中的小瓶使其下沉。下列说法正确的是（ ）
A．甲液体的密度比乙液体的密度大
B．悬浮时，小瓶在甲液体中受到的浮力比在乙液体中受到的浮力小
C．下沉过程中，橡皮膜所受液体压强不变
D．下沉过程中，小瓶所受浮力变小
【解答】解：AB、小瓶在甲、乙液体中都悬浮，小瓶受到的浮力等于小瓶的重力，同一个小
瓶重力一定，所以小瓶在甲液体中受到的浮力等于在乙液体中受到的浮力，由于小瓶在甲
第21页（共40页）液体中橡皮膜的凹陷程度较大，所以甲液体中小瓶排开液体的体积小，根据F浮 ＝ 液gV
排 知甲液体的密度比乙液体的密度大，故A正确，B错误； ρ
C、下沉过程中，深度增加，根据p＝ gh知橡皮膜所受液体的压强变大，故C错误；
D、下沉过程中，深度增加，橡皮膜受到ρ的压强变大，橡皮膜的形变程度变大，小瓶的排开
液体的体积变小，根据F浮 ＝ 液gV排 知小瓶所受浮力变小，故D正确。
故选：AD。 ρ
（多选）12．（3分）（2023•辽宁）如图所示电路，灯泡L 为“12V 12W”、灯泡L 为“12V
1 2
6W”，滑动变阻器的最大阻值为48 ，电压表的量程为“0～15V”。只闭合开关S ，滑动
1
变阻器的滑片从最右端向左移动，当Ω电压表示数为6V时，灯泡L 正常发光。只闭合开关
1
S ，保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片。忽略温度对灯丝电
2
阻的影响，下列有关该电路说法正确的是（ ）
A．电源电压为18V
B．只闭合开关S ，当灯泡L 正常发光时，滑动变阻器连入电路的阻值为6
1 1
C．只闭合开关S 2 ，电压表示数的最大值为15V Ω
D．只闭合开关S ，电路总功率的变化范围为4.5W～9W
2
【解答】解：A、只闭合开关S ，灯泡L 与滑动变阻器串联，电压表测量变阻器两端的电压；
1 1
滑动变阻器的滑片从最右端向左移动，当电压表示数为6V时，灯泡L 正常发光，说明此
1
时U ＝12V，
1
则电源电压U总 ＝U
P
+U
1
＝6V+12V＝18V，故A正确。
B、灯泡L 正常发光，电路电流I＝ ＝ ＝1A，
1
此时滑动变阻器连入电路的阻值R ＝ ＝ ＝6 ，故B正确。
P
Ω
C、只闭合开关S ，灯泡L 与滑动变阻器串联，电压表测量变阻器两端的电压；
2 2
第22页（共40页）灯泡L 的阻值R ＝ ＝ ＝24 ，
2 2
Ω
由串联电路的分压原理知，当滑动变阻器接入电路的阻值最大时，电压表的示数最大，
此时电路总电阻R总'＝R P最大+R
2
＝48 +24 ＝72 ，
Ω Ω Ω
电路电流I'＝ ＝ ＝0.25A，
电压表示数的最大值U
P最大
＝I'R
P最大
＝0.25A×48V＝12V，故C错误；
D、只闭合开关S ，灯泡L 与滑动变阻器串联，电路最小电流I′＝0.25A，
2 2
电路的总功率最小P总'＝U总I'＝18V×0.25A＝4.5W；
当灯泡L 正常发光时，电路电流最大I″＝ ＝ ＝0.5A，
2
电路的总功率最大P总 ″＝U总I″＝18V×0.5A＝9W，故D正确。
故选：ABD。
二、填空题（本题共9小题，每空1分，共26分）
13．（3分）（2023•辽宁）如图是小明用发卡制作的发卡琴，发卡琴发出的声音是由发卡 振
动 产生的，弹奏时一手压紧发卡，手感到痛是由于物体间力的作用是 相互 的，小明
把制作发卡琴的过程录制成视频，用手机发到班级群中进行分享交流，发布视频是利用
电磁 波完成的。
【解答】解：（1）声音是由物体振动产生的，发卡琴发出的声音是由发卡振动产生的；
（2）弹奏时一手压紧发卡，手给发卡一个力，发卡会给手一个反作用力，手感到痛是由于
物体间力的作用是相互的；
（3）手机通信是利用电磁波传递信息，小明把制作发卡琴的过程录制成视频，用手机发到
班级群中进行分享交流，发布视频是利用电磁波完成的。
故答案为：振动；相互；电磁。
14．（2分）（2023•辽宁）如图剪纸画反映的是过去东北的风俗——“窗户纸糊在外”。用浆
第23页（共40页）糊能将窗户纸糊在木格子窗上，是利用分子间存在 引力 。窗户纸糊在外，可以有效防
止在冬季木格子上积的雪 熔化 （填物态变化）成水，使窗户纸润湿而掉下来。
【解答】解：用浆糊能将窗户纸糊在木格子窗上，是利用分子间存在引力；
积雪变成水，是从固态变为液态，是熔化现象。
故答案为：引力；熔化。
15．（3分）（2023•辽宁）如图是小童用手机拍摄的瀑布下的彩虹。彩虹是光的 色散 现象。
手机屏幕上呈现出由红、绿、 蓝 三种色光混合而成的多彩画面。走在瀑布旁感到凉爽
的原因是：瀑布溅起的水花在空气中汽化，吸收大量的热，且水的 比热容 （填水的特
性）又很大，瀑布吸收热量后温度升高较小。
【解答】解：彩虹是太阳光分解为七色光的过程，属于光的色散现象。
手机屏幕上呈现出由红、绿、蓝三种色光混合而成的多彩画面。走在瀑布旁感到凉爽的原
因是：瀑布溅起的水花在空气中汽化，吸收大量的热，且水的比热容又很大，瀑布吸收热
量后温度升高较小。
故答案为：色散；蓝；比热容。
16．（3分）（2023•辽宁）如图是元代王祯《农书》中描绘的农民使用扇车清选谷物的情景。农
民快速摇动摇柄，扇轮转动产生气流，当把谷物倒入扇车时，谷物在 重 力的作用下落
入扇车，气流使枯瘪谷物从出风口飞出，说明力可以改变物体的 运动状态 。扇车的摇
柄是 轮轴 （填简单机械名称）。
第24页（共40页）【解答】解：当把谷物倒入扇车时，谷物在重力的作用下落入扇车；气流使枯瘪谷物从出风
口飞出，谷物的运动状态发生变化，说明力可以改变物体的运动状态；扇车的摇柄可以绕
轴连续转动，是轮轴。
故答案为：重；运动状态；轮轴。
17．（3分）（2023•辽宁）如图，化学老师检验氢气纯度时，用拇指堵住集满氢气的试管口，靠
近火焰，移开拇指点火，会发出尖锐的爆鸣声或很小的声音，根据声音的不同来判断氢气
纯度，说明声可以传递 信息 （填“信息”或“能量”）。其中“很小”是指声音的
响度 （填声音的特性）小。因为氢气密度比空气密度 小 ，所以检验时试管口要朝下，
防止氢气逸出。
【解答】解：（1）根据声音的不同来判断氢气纯度，说明声可以传递信息；
（2）“很小”是指声音的响度，是指声音的响度很小；
（3）氢气密度比空气密度小，所以检验时试管口要朝下，防止氢气逸出。
故答案为：信息；响度；小。
18．（3分）（2023•辽宁）小明为了探究电流产生的热量与电流大小的关系，利用阻值相等的
电阻丝R 、R 、R ，设计了如图甲所示电路，将电阻丝R 和 R （填“R ”或“R ”）
1 2 3 3 1 1 2
分别放在如图乙所示的两个相同装置中，实验通过U形管中 液面高度变化 反映电阻
丝产生热量的多少。通过实验分析可知，当电阻和通电时间相同时，通过电阻的电流越大，
这个电阻产生的热量越 多 。
第25页（共40页）【解答】解：图中右侧两电阻并联后再与左侧电阻串联，三个电阻大小相等，根据并联和串
联电路电流的规律，通过左侧电阻R 的电流大于通过右侧电阻R 的电流，而通电时间相
1 3
同，故可以研究电流产生的热量与电流的关系；
实验中可以通过分别观察两个U形管中液面高度差变化来比较电流通过电阻丝所产生热
量的多少；
通过实验分析可知，在电阻和通电时间一定时，通过导体的电流越大，导体产生的热量越
多。
故答案为：R₁ 、液面高度变化；多。
19．（3分）（2023•辽宁）小平家5月份的电费为50元，当地电价为0.5元/kW•h，5月末他家
的电能表示数如图，5月初电能表的示数应为 1923. 6 kW•h。他家可以同时使用用电
器的总功率不能超过 4400 W。他单独使用电炖锅正常工作3min，电能表转盘转过
160转，则电炖锅的额定功率为 160 0 W。
【解答】解：
（1）由题意可得，他家五月份消耗的电能：
W＝ ＝100kW•h，
由图知五月末电能表的示数为2023.6kW•h，
则月初电能表的示数为：2023.6kW•h﹣100kW•h＝1923.6kW•h；
（2）他家同时使用的用电器总功率不能超过：
P最大 ＝UI最大 ＝220V×20A＝4400W；
第26页（共40页）（3）“2000r/kW•h”可知，电路中用电器每消耗1kW•h电能，电能表转盘转3000r，
转盘转160r，电炖锅消耗的电能：
W＝ ＝0.08kW•h，
t＝3min＝0.05h，
电炖锅正常工作的电功率，即额定功率：
P＝ ＝ ＝1.6kW＝1600W。
故答案为：1923.6；4400；1600。
20．（3分）（2023•辽宁）我国某型号核潜艇在海面漂浮时排开海水的质量为7000t，它所受到
的浮力为 7×1 0 7 N，在海面下5m处受到海水的压强为 5×1 0 4 Pa。核潜艇所用的
核能属于 不可再生 （填“可再生”或“不可再生”）能源。（g取10N/kg，
海水
取
1.0×103kg/m3） ρ
【解答】解：（1）核潜艇受到的浮力为F浮 ＝G排 ＝m排g＝7000×103kg×10N/kg＝7×107N；
（2）在海面下5m处受到海水的压强p＝ 海水gh＝1.0×103kg/m3×10N/kg×5m＝5×104Pa；
（3）核潜艇所使用的核燃料料无法从自然ρ界源源不断获得，所以核能属于不可再生能源。
故答案为：7×107；5×104；不可再生。
21．（3分）（2023•辽宁）如图甲所示电路，电源电压为18V，电流表和电压表量程分别为0～
0.6A、0～15V，滑动变阻器标有“？ 1A”。闭合开关，在保证所有元件安全的情况下，
最大范围内调节滑动变阻器的滑片，Ω绘制了这一过程中电流表示数与电压表示数关系图
象如图乙；将电压表正确改接在A、B、C中的某两点间，闭合开关，在保证所有元件安全
的情况下，最大范围内调节滑动变阻器的滑片，绘制了电压表示数与跟电压表并联元件的
电阻关系图象如图丙。定值电阻的阻值为 2 4 ，灯泡的额定功率为 2. 5 W，上述
过程中滑动变阻器两端最大电压值为 9 V。 Ω
【解答】解：闭合开关定值电阻、灯泡和滑动变阻器串联，电压表测量灯泡和滑动变阻器的
第27页（共40页）电压，
根据乙图知，当灯泡和滑动变阻器的电压为6V是，定值电阻的电压U ＝U﹣U ＝18V﹣
1 V
6V＝12V；
根据串联电路的特点知，定值电阻的电流I＝0.5A，
由I＝ 可得，此时定值电阻的阻值：R ＝ ＝ ＝24 ，
1
Ω
将电压表正确改接在A、B、C中的某两点间，闭合开关，在保证所有元件安全的情况下，
最大范围内调节滑动变阻器的滑片，绘制了电压表示数与跟电压表并联元件的电阻关系
图象如图丙。根据串联分压特点知，电阻越大，分得的电压越大，且电阻小于定值电阻，不
可能接在AC之间，故电压表接在BC两点之间，说明灯泡的最大电阻为10 ；
灯泡正常发光的电流为为0.5A，则灯泡的额定功率P＝UI＝I2R
L
＝（0.5A）2×1Ω0 ＝2.5W；
当滑动变阻器的电阻最大时，灯泡的电功率最小，则温度最低，电阻最小，R＝Ω 6 ，
Ω
此时电流I'＝ ＝ ＝0.3A，
此时定值电阻的电压U' ＝I'R ＝0.3A×24 ＝7.2V；
1 1
则滑动变阻器最大电压U'＝U﹣U
1
﹣U
L
＝Ω18V﹣7.2V﹣1.8V＝9V。
故答案为：24；2.5；9。
三、作图题（本题共3小题，每小题3分，共9分）
22．（3分）（2023•辽宁）小明将两个大小相同的红、蓝环粘在一起形成“8”字。手拿红环将
蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环
的像并不完全重合，如图甲所示。请在乙图中作出：
（1）红环最上端A点在水中的像A'点；
（2）B'点为蓝环最下端B点的像，请完成从C点看到B点的光路。
【解答】解：（1）作A关于平面镜的对称点A'，即为像，两个大小相同的红、蓝环粘在一起，
也是真实B的位置；
第28页（共40页）（2）连接看到的B（即B'）与C即为折射光的位置，与水面相交点为入射点，A'到入射点为
入射光线，如图所示；
23．（3分）（2023•辽宁）如图甲晾晒架，挂衣服时可以把它看成杠杆，图乙为其简化示意图。
请在乙图中作出：
（1）当挂较重的衣物时，为了使晾晒架A点受到的支持力最小，请在B、C、D三点中选择
一点，作出该点所受到的拉力F ；
2
（2）晾晒架A点受到的支持力F 及其力臂l 。
1 1
【解答】解：（1）当挂较重的衣物时，为了使晾晒架A点受到的支持力最小，动力臂和阻力
一定时，阻力臂越小，动力越小；
应选择离支点最近的B施加阻力F ；
2
（2）之间对A的支持力垂直于墙壁向右，从O画出到支持力F 的垂线即动力臂l ，如图所
1 1
示：
24．（3分）（2023•辽宁）小王自制了一个电磁秋千的玩具，如图甲所示。闭合开关后，推动一
下永磁体，它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中作出：
（1）电磁铁下端的磁极；
（2）电源的正、负极；
第29页（共40页）（3）图中的磁感线方向。
【解答】解：根据题意，永磁体的下端为S极，与电磁铁上端相互排斥，因此电磁铁上端的
磁极为S极，下端的磁极为N极；根据安培定则可知，电流从电磁铁的上端流入，下端流
出，因此电源的上端为正极，下端为负极；在磁体外部，磁感线从磁体的N极出发，回到S
极。如图所示：
四、简答题（本题3分）
25．（3分）（2023•辽宁）神舟十五号载人飞船返回舱的胜利回归，标志着我国航天事业进入
了一个新阶段。请你结合返回舱从太空返回地球的过程，回答下列问题：
（1）这一过程中，航天员所穿的宇航服的质量是否发生变化？
（2）返回舱在下降阶段，它的重力势能发生了怎样的变化？并说明理由。
【解答】解：（1）质量是物体的属性，返回舱从太空返回地球的过程，位置改变，航天员所穿
的宇航服的质量不发生变化；
（2）重力势能与质量和高度有关，返回舱在下降阶段，质量不变，高度减小，重力势能变小。
五、计算题（本题共2小题，共18分。要求写出必要的文字说明、公式、计算过程、数值、单位
和答）
26．（9分）（2023•辽宁）某款环保能源汽车——氢能重卡，它满载时总质量为50t，车轮总着
地面积为0.8m2，采用氢燃料发动机获得动力。若某次运输过程中，汽车以300kW的输出
功率，在水平公路上匀速直线行驶了20min，汽车发动机的效率为75%。（g取10N/kg，q柴
油
取4.0×107J/kg）求：
（1）汽车满载静止在水平地面上时，对地面的压强；
第30页（共40页）（2）这次行驶过程中，汽车消耗的氢能为多少焦耳；
（3）若这次行驶过程中消耗的氢能由柴油来提供，至少需要完全燃烧柴油的质量。
【解答】解：
（1）因为满载静止在水平地面上时，则有
F＝G＝mg＝50×103kg×10N/kg＝5×105N，
汽车满载静止在水平地面上时，对地面的压强
p＝ ＝ ＝6.25×105Pa；
（2）由题意得，汽车匀速直线行驶了20min做的有用功
W＝Pt＝300×103W×20×60s＝3.6×108J，
由 ＝ 得，汽车消耗的氢能Q氢 ＝ ＝ ＝4.8×108J；
η
（3）根据题意知，Q柴油 ＝Q氢 ＝4.8×108J，
则至少需要完全燃烧柴油的质量m柴油 ＝ ＝ ＝12kg。
答：（1）汽车满载静止在水平地面上时，对地面的压强是6.25×105Pa；（2）这次行驶过程中，
汽车消耗的氢能为4.8×108J；（3）若这次行驶过程中消耗的氢能由柴油来提供，至少需要
完全燃烧柴油的质量是12kg。
27．（9分）（2023•辽宁）如图为某款水暖电热毯的简化电路图，其中R、R 、R 均为加热电阻。
1 2
该电热毯具有“调温”和“恒温”两挡，开关接1为“调温”挡，功率变化范围为50W～
100W，开关接 2 为“恒温”挡，功率为 33W。电热毯内装有 1kg 水。[c 水 ＝
4.2×103J/（kg•℃）]求：
（1）电热毯在恒温挡时的电流；
（2）可变电阻R的最大阻值；
（3）若用最大功率加热，不计热损失，电热毯内水的温度由20℃升高到50℃所用的时间。
【解答】解：（1）由P＝UI可得，电热毯在恒温挡时的电流：
第31页（共40页）I＝ ＝ ＝0.15A；
（2）由图可知，当开关接1，滑片在最右端，电路中只有R 接入电路，为调温挡最大功率P
2
高
＝100W，
由P＝ 可得，R ＝ ＝ ＝484 ；
2
Ω
当开关接1时，滑片在最左端，可变电阻R达到最大值，R与R 串联，电路中的电阻最大，
2
电功率最小为P低 ＝50W，由P＝ 可得，R总 ＝ ＝ ＝968 ，
Ω
所以可变电阻R的最大阻值：R＝R总 ﹣R
2
＝968 ﹣484 ＝484 ；
（3）水吸收的热量：Q＝cmΔt＝4.2×103J/（kg•℃Ω）×1kΩg×（50Ω℃﹣20℃）＝1.26×105J，
因为不计热损失，所以消耗的电能：W＝Q吸 ＝1.26×105J，
由P＝ 可得，电热毯内水的温度由20℃升高到50℃所用的时间：
t＝ ＝ ＝1.26×103s。
答：（1）电热毯在恒温挡时的电流为0.15A；
（2）可变电阻R的最大阻值为484 ；
（3）电热毯内水的温度由20℃升高Ω到50℃所用的时间为1.26×103s。
六、实验、探究题（本题共5小题，共36分）
28．（6分）（2023•辽宁）小利在探究水在沸腾前后温度变化的特点实验中。
（1）他组装了如图甲所示的实验装置，其中纸板的作用是 减少热量散失，加快水的沸
腾 。
（2）加热一段时间后，温度计的示数如图乙所示，温度为 6 1 ℃，继续加热，烧杯内的
第32页（共40页）水中形成大量的气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中。
（3）上述实验现象说明了水 已经 （填“已经”或“还没”）沸腾。从能量转化的角度
看，气泡在水面破裂时，将内能转化为 机械 能。
（4）这样加热几分钟后，得到如图丙所示水的温度随时间变化图象。分析图象可知：
①水在沸腾前，不断吸热，温度升高；在沸腾时，不断吸热，温度 保持不变 。
②周围环境大气压 低于 （填“高于”或“低于”）标准大气压。
【解答】解：（1）中间有孔的纸板作用是主要是减少热量的损失，加快水的沸腾，同时还可
以固定温度计；
（2）图中温度计的分度值为1℃，所以此时的温度为61℃；
（3）当水沸腾时，有大量的气泡涌现，接连不断地上升，并迅速地由小变大，到水面破裂开
来，说明水已经沸腾；
从能量转化的角度看，气泡在水面破裂时，将内能转化为机械能；
（4）①如图丙，水沸腾前的图线为一条斜向上的线段，所以水的温度随着时间的推移逐渐
升高；水沸腾时，图线变为一条与横轴平行的直线，这就说明水的温度不再随着时间的改
变而改变，即水在沸腾前，不断吸热，温度升高；在沸腾时，不断吸热，温度保持不变。
②液体的沸点与水表面的气压有关，气压越高，沸点越高。在1标准大气压下，水的沸点
为100℃，此时水的沸点低于100℃，说明此时气压低于1标准大气压。
故答案为：（1）减少热量散失，加快水的沸腾；（2）61；（3）已经；机械；（4）①保持不变；
②低于。
29．（6分）（2023•辽宁）小宋进入实验室准备探究凸透镜成像规律的实验时，恰好看到窗户
通过凸透镜在光屏上所成的清晰的像，如图甲所示，此时凸透镜和光屏分别在光具座的
50cm、61cm刻度线处，如图乙所示。
（1）图甲光屏上窗户的像是倒立、 缩小 的实像，生活中 照相机 就是应用这一成
像原理工作。如果实验室只有焦距为“10cm”和“20cm”两种规格的凸透镜，根据他观
察到的现象，可知光具座上凸透镜的焦距为 1 0 cm；
第33页（共40页）（2）把点燃的蜡烛放在光具座的20cm刻度线处，凸透镜、光屏保持如图乙所示的位置不
变，调整烛焰、凸透镜和光屏高度，使三者的中心在 同一高度 。可以适当的向 右
（填“左”或“右”）移动光屏，使光屏上得到烛焰清晰的像。
（3）在（2）的基础上，把蜡烛向右移动一段距离，光屏上的像模糊了，可以在凸透镜和蜡烛
之间适当位置放一个度数合适的 远视 （填“近视”或“远视”）镜片，使光屏上再次
呈现烛焰清晰的像。
【解答】解：（1）根据题意，物距大于2倍焦距（像距在一倍焦距和二倍焦距之间），故图甲
光屏上窗户的像是倒立、缩小的实像，生活中照相机就是应用这一成像原理工作。因像距
为61cm﹣50cm＝11cm，如果实验室只有焦距为“10cm”和“20cm”两种规格的凸透镜，
根据他观察到的现象，可知光具座上凸透镜的焦距为10cm；
（2）把点燃的蜡烛放在光具座的20cm刻度线处，凸透镜、光屏保持如图乙所示的位置不
变，调整烛焰、凸透镜和光屏高度，使三者的中心在同一高度，因物距变小，像距变大，故
可以适当的向右移动光屏，使光屏上得到烛焰清晰的像。
（3）在（2）的基础上，把蜡烛向右移动一段距离，光屏上的像模糊了，因远视镜（凸透镜）对
光线有会聚作用，
可以在凸透镜和蜡烛之间适当位置放一个度数合适的远视镜片，使光屏上再次呈现烛焰
清晰的像。
故答案为：（1）缩小；照相机；10；
（2）同一高度；右；
（3）远视。
30．（6分）（2023•辽宁）小丹选取了两个弹簧测力计、细线、棉布、木板、重为10N和15N的
两个木块（表面粗糙程度相同）等器材，探究滑动摩擦力大小与哪些因素有关。
（1）小丹水平匀速直线拉动木块，利用 二力平衡 条件可知木块所受摩擦力大小等于
第34页（共40页）弹簧测力计的示数。她分别做了如图甲、乙、丙所示三次实验。
①分析甲、乙两次实验，可以得出接触面粗糙程度相同时，压力越大，滑动摩擦力 越大
的结论；
②分析甲、丙两次实验，可以得出压力相同时，接触面 越粗糙 ，滑动摩擦力越大的结
论；
③小丹从上述实验联想到生活中瓶盖上设计了花纹，可用 ② （填“①”或
“②”）的结论进行解释。
（2）她想继续探究滑动摩擦力大小与物体的重力大小是否有关，利用图甲实验做对比分析，
又设计了如图丁所示的实验，使弹簧测力计A始终保持竖直状态，并调整高度，使其示数
为 5 N，拉动木板，当木块相对于地面静止时，弹簧测力计B的示数为1N，分析可得
滑动摩擦力大小与物体重力大小 无关 。
【解答】解：沿水平方向匀速拉动木块，木块在水平方向上受到平衡力的作用，根据二力平
衡知识，弹簧测力计对木块的拉力大小等于滑动摩擦力的大小；
（1）①通过对比甲、乙两次实验可知：接触面粗糙程度相同时，压力越大，滑动摩擦力越
大；
②通过对比甲、丙两次实验可知：压力相同时，接触面越粗糙，滑动摩擦力越大；
③从上述实验联想到生活中瓶盖上设计了花纹，可用②的结论进行解释
（4）探究滑动摩擦力大小与物体的重力大小是否有关，需要控制压力和接触面的粗糙程度
相同，所以弹簧测力计的示数是5N时，木块对木板的压力都是10N，拉动木板，当木块相
对于地面静止时，弹簧测力计B的示数为1N，分析可得滑动摩擦力大小与物体重力大小
无关。
故答案为：（1）二力平衡；①越大；②越粗糙；③②；（2）5；无关。
31．（7分）（2023•辽宁）小毛在测量物质密度的实验中进行了如下操作：
第35页（共40页）（1）将天平放在水平台上，游码移至标尺左端零刻度线处，发现指针指向分度盘中线左侧，
应该向 右 侧调节平衡螺母，使天平在水平位置平衡。
（2）测量固体的密度
①将石块放在天平的左盘，从大到小向右盘依次加减砝码，当加入最小砝码后，指针指向
分度盘的左侧，接下来的操作是 向右移动游码 ，直至天平平衡。
②天平平衡后，右盘砝码及游码在标尺上的位置如图甲，则石块质量为 27. 2 g；
③将石块放入量筒，水面的位置如图乙，取出石块后，量筒内水的体积为40mL，则石块的
密度为 2.72×1 0 3 kg/m3，这样测出的石块密度将偏 小 。
（3）小毛为测量未知液体的密度，设计了如下两个方案，请利用给定实验器材完成相应的
实验步骤：（在两个方案中，你只需选择一个方案作答即可）
方案一：器材有质量可忽略的薄壁平底的柱状杯、装有水的水槽、刻度尺。
①在柱状杯中加入适量的未知液体，使其漂浮在水槽中的水面上，如图丙，测出柱状杯中
未知液体的深度h ；
1
②接下来的操作是： 测杯浸入水中的深度 为h ；
2
③未知液体密度的表达式： ＝ （用所测物理量h
1
、h
2
和水的密度
水
表示）。
ρ ρ
方案二：器材有天平（已调平、无砝码）、刻度尺、胶头滴管、两个分别装有水和未知液体的
相同平底柱状杯。
①测出杯中未知液体的深度为h ，将装有未知液体的杯放在天平左盘，水杯放在右盘，天
1
平右端下沉，如图丁所示；
②接下来的操作是： 用胶头滴管从右杯中取出适量的水，直至天平平衡，测出杯中水的
深度 为h ；
2
第36页（共40页）③未知液体密度的表达式： ＝ （用所测物理量h
1
、h
2
和水的密度
水
表示）。
ρ ρ
【解答】解：（1）使用天平的时候，要将天平放在水平台面上，把游码移到横梁标尺的零刻
度线处，移动平衡螺母，使天平横梁在水平位置平衡，指针左偏应将平衡螺母向右调节；
（2）①将石块放在天平的左盘，从大到小向右盘依次加减砝码，当加入最小砝码后，指针
指向分度盘的左侧，接下来的操作是：向右移动游码使天平横梁再次平衡；
②由图甲可知石块的质量m石 ＝20g+5g+2.2g＝27.2g；
③由图乙可知石块和水的总体积为50mL，取出石块后，量筒内水的体积为40mL，石块的
体积V石 ＝50mL﹣40mL＝10mL＝10cm3；
石块的密度为： ＝ ＝2.72g/cm3＝2.72×103kg/m3；
ρ
将石块放入量筒，水面的位置如图乙，取出石块后，量筒内水的体积为40mL，取出石块时
带走一部分水，测得石块的体积偏大，由密度公式知，质量一定，测出的石块密度将偏小；
（3）方案一：①在柱状杯中加入适量的未知液体，使其漂浮在水槽中的水面上，如图丙，
测出柱状杯中未知液体的深度h ；
1
②接下来的操作是：测杯浸入水中的深度为h ；
2
③设柱状杯的底面积为S，柱状杯中液体的体积为V液 ＝Sh
1
，根据密度公式得其液体质
量为m液 ＝ V液 ＝ Sh
1
，其重力为G液 ＝m液g＝ V液g＝ Sh
1
g，
柱状杯排开ρ水的体ρ积为V排 ＝Sh
2
，柱状杯受到的浮ρ 力为Fρ浮 ＝ 水V排g＝ 水Sh
2
g，柱状杯
漂浮，柱状杯的质量忽略，则F浮 ＝G液 ，即 水Sh
2
g＝ Sh
1
g，ρ ρ
ρ ρ
解得，未知液体密度的表达式： ＝ ；
ρ
方案二：①测出杯中未知液体的深度为h ，将装有未知液体的杯放在天平左盘，水杯放在
1
右盘，天平右端下沉；
②接下来的操作是：用胶头滴管从右杯中取出适量的水，直至天平平衡，测出杯中水的深
度为h ；
2
③设平底柱状杯的底面积为S，未知液体的体积V ＝Sh ，其质量为m ＝ V ＝ Sh ，右盘
1 1 1 1 1
水的体积V
2
＝Sh
2
，其质量为m
2
＝ 水V
2
＝ 水Sh
2
， ρ ρ
ρ ρ
第37页（共40页）由题知，m
1
＝m
2
，则 Sh
1
＝ 水Sh
2
，解得未知液体密度的表达式： ＝ 。
ρ ρ ρ
故答案为：（1）右；（2）①向右移动游码；②27.2；③2.72×103；小；（3）方案一：②测杯浸
入水中的深度；③ ；方案二：②用胶头滴管从右杯中取出适量的水，直至天平平
衡，测出杯中水的深度；③ 。
32．（11分）（2023•辽宁）小宋在探究电流与电压的关系时，所选的电源电压恒为3V，定值电
阻的阻值为5 ，连接如图甲所示电路，进行如下操作：
Ω
（1）将滑动变阻器的滑片调至最 右 端，闭合开关，会发现 电流 表无示数，经检
查发现电路中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，
将电路连接正确。
（2）改正电路后，闭合开关，电流表示数为0.1A，电压表指针位置如图乙所示，示数为
0.5 V。滑动变阻器的最大阻值 2 5 。
（3）调节滑动变阻器的滑片，再进行四次实Ω验，读取每次电流表、电压表示数，将数据填在
如下表格中。分析数据可得出：在导体的电阻一定时，通过导体的电流与导体两端电压成
正比 。
实验次数 1 2 3 4 5
电压U/V 1 1.5 2 2.5
电流I/A 0.1 0.2 0.3 0.4 0.5
（4）完成上述实验后，为了测量额定电流为0.25A灯泡正常发光时的电阻，小宋设计了如
第38页（共40页）图丙所示的部分电路。电源电压未知且恒定，定值电阻R 的阻值为10 。请完成下面的实
0
验步骤： Ω
①补全电路：请在图中虚线框a、b两处补画出定值电阻R 和被测灯泡的元件符号，按电
0
路图正确连接电路；
②使灯泡正常发光：只闭合开关S， 调节滑动变阻器，使电压表的示数为 2.5V （写出
你的操作）；
③测量灯泡的额定电压：保持滑片位置不变，闭合开关S、S ，电压表示数为5V，接着将
1
滑片调至最 左 端，电压表示数为6V；
④计算灯泡正常发光时的电阻：R ＝ 1 2 。
L
【解答】解：（1）为了保护电路，闭合开关前，动Ω变阻器要调节到阻值最大的位置，即将滑动
变阻器的滑片调至最右端；
原电路中，电流表与电阻并联，电压表串联在电路中，因电压表内阻很大，闭合开关，会观
察电流表无示数；
电流表应与电阻串联，电压表与电阻并联，如下图所示：
（2）由图可知，电压表的量程是0～3V，分度值是0.1V，示数为0.5V；
由串联电路中的电压特点可知，滑动变阻器两端的电压为：U滑 ＝U﹣U定 ＝3V﹣0.5V＝
2.5V，
电流表示数为0.1A，因为串联电路中电流处处相等，所以通过滑动变阻器的电流也为
0.1A，
滑动变阻器的最大阻值：R滑最大 ＝ ＝25 ；
Ω
（3）由图中数据可得，在导体的电阻一定时，通过导体的电流与导体两端电压成正比；
（4）①没有电流表，用电压表与定值电阻代替电流表，所以定值电阻与电压表并联，如下
第39页（共40页）图：
②小灯泡的额定电流为0.25A，定值电阻R 的阻值为10 ，为了是小灯泡正常发光，定值
0
电阻R
0
两端的电压应该为U
0
＝I额R
0
＝0.25A×10 ＝2.5VΩ；
所以使灯泡正常发光：只闭合开关S，调节滑动变Ω阻器使电压表的示数为2.5V；
③保持滑片位置不变，闭合开关S、S ，灯泡被短路，将滑动变阻器滑片调节到最左端，滑
1
动变阻器接入电路中的阻值为零，电压表的示数即为电源电压U＝6V；
④由保持滑片位置不变，闭合开关S、S ，电压表示数为5V可得： ，即
1
，解得：R滑 ＝2 ，
Ω
由步骤②可得： ，即 ，解得：R ＝12 。
L
Ω
故答案为：（1）右；电流；见解答；（2）0.5；25；（3）正比；（4）①见解答；②调节滑动变阻器
使电压表的示数为2.5V；③左；④12。
第40页（共40页）
