2025环球网校一级建造师《市政公用工程管理与实务》考点精讲-第12讲
第2章 城市桥梁工程
【课前学习建议】
本讲的学习内容如下：
①本讲深入探讨了桥梁工程中模板、支架和拱架的设计、制作、安装与拆除的关键环节。
②重点掌握强度和刚度计算荷载组合及设计预拱度考虑的因素。
③必会施工前的准备工作、专项方案编制以及安全技术控制要点。
④通过实际案例分析，强化理论联系实践的能力。
2.1 城市桥梁结构形式及通用施工技术
8
7
1
9
4
8
3
信
微
系

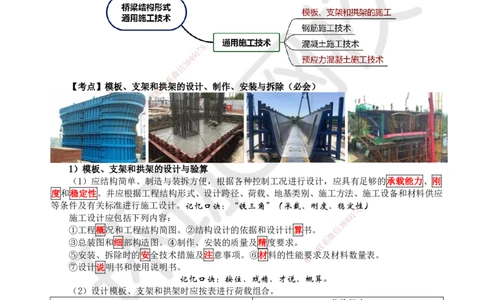

【考点】模板、支架和联拱架的设计、制作、安装与拆除（必会）
题
押
准
精
1）模板、支架和拱架的设计与验算
（1）应结构简单、制造与装拆方便，根据各种控制工况进行设计，应具有足够的承载能力、刚
度和稳定性。并应根据工程结构形式、设计跨径、荷载、地基类别、施工方法、施工设备和材料供应
等条件及有关标准进行施工设计。记忆口诀：“铁三角”（承载、刚度、稳定性）
8
7
1
施工设计应包括下列内容：
4
9
8
3
①工程概况和工程结构简图。②结构设计的依据和设计计算书。 信
微
③总装图和细部构造图。④制作、安装的质量及精度要求。 系
联
一
⑤安装、拆除时的安全技术措施及注意事项。⑥材料的性能要求及材料数量表。
唯
⑦设计说明书和使用说明书。
记忆口诀：按住、戏精、才说、概算。
（2）设计模板、支架和拱架时应按表进行荷载组合。
荷载组合
模板构件名称
计算强度 验算刚度
梁、板和拱的底模及支承板、拱架、支架等 ①+②+③+④+⑦+⑧ ①+②+⑦+⑧
缘石、人行道、栏杆、柱、梁板、拱等的侧模板 ④+⑤ ⑤
基础、墩台等厚大结构物的侧模板 ⑤+⑥ ⑤
记忆口诀：验强度（想破坏）：基本+施工；验刚度（想变形）：基本
①模板、拱架和支架自重。
②新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力。
③施工人员及施工材料机具等行走运输或堆放的荷载。
④振捣混凝土时的荷载。
⑤新浇筑混凝土对侧面模板的压力。
⑥倾倒混凝土时产生的水平向冲击荷载。
扫码关注更多
第1页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
⑦设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力。
⑧其他可能产生的荷载，如风雪荷载、冬期施工保温设施荷载等。
（3）模板、支架和拱架各施工阶段抗倾覆稳定系数均不得小于1.3。
（4）验算刚度时，变形值不得超过下列规定：
①表面外露模板挠度——L/400。②表面隐蔽模板挠度——L/250。
③受载后挠曲的杆件——L/400。④钢模板面板变形值——1.5mm。
⑤钢楞、柱箍变形值——L-计算跨度/500及B-柱宽度/500。
（5）设计中，施工预拱度应考虑的因素：记忆口诀：一预，二弹，三挤，四沉
①设计文件要求的结构预拱度。
②支架和拱架承受全部施工荷载引起的弹性变形。
③受载后杆件接头处的挤压和卸落设备压缩产生的非弹性变形。
④支架、拱架基础受载后的沉降。

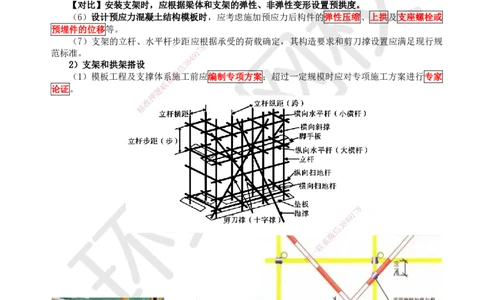

【对比】安装支架时，应根据梁体和支架的弹性、非弹性变形设置预拱度。
（6）设计预应力混凝土结构模板时，应考虑施加预应力后构件的弹性压缩、上拱及支座螺栓或
预埋件的位移等。
（7）支架的立杆、水平杆步距应根据承受的荷载确定，其构造要求和剪刀撑设置应满足现行规
8
7
范标准。 1
9
4
8
2）支架和拱架搭设 3
信
微
（1）模板工程及支撑体系施工前应编制专项方案；超过一定规模时应对专项施工方案进行专家
系
联
论证。 题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
【补充】
（1）扣件式：纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200mm 处的立杆上，横向扫
地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
扫码关注更多
第2页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）碗扣式：底层纵向、横向扫地杆距离地面高度不应超过400mm。
（3）盘扣式：作为扫地杆的最底层水平杆中心线距离可调底座的底板不应大于550mm。

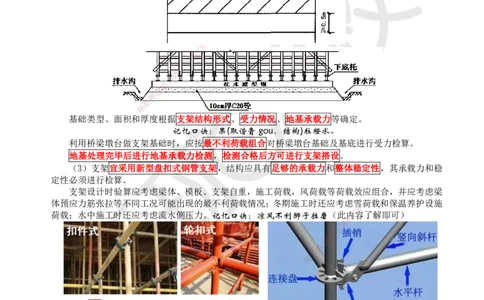

（2）支架基础必须具有足够承载能力，并应做好地面防水排水处理，地基处理范围应宽出支架
搭设范围不小于0.5m，表面采用混凝土硬化处理，严格控制不均匀沉降。记忆口诀：成硬水。
7
8
1
9
4
8
3
信
微
系
联
题
押
准
精
基础类型、面积和厚 度根据支架结构形式、受力情况、地基承载力等确定。
记忆口诀：果(取谐音gou、结构)粒橙水。
利用桥梁墩台做支架基础时 ，应按最不利荷载组合对桥梁墩台基础及基底进行受力检算。
地基处理完毕后进行地基承载力检测，检测合格后方可进行支架搭设。
（3）支架宜采用新型盘扣式钢管 支架，结构应具有足够的承载力和整体稳定性，其承载力和稳
定性必须进行检算。
支架设计时验算应考虑梁体、模板、支 架自重，施工荷载，风荷载等荷载效应组合，并应考虑梁
体预应力筋张拉等不同工况可能出现的最不利荷载情况；冬期施工时还应考虑雪荷载和保温养护设施
8
荷载；水中施工时还应考虑流水侧压力。记忆口 诀：凉风不利狮子拉磨（此
9
内1
7
容了解即可）
8
4
信
3
微
系
联
一
唯
（4）支架应根据施工设计图纸进行制作和安装。承插型盘扣式钢管支架拼装支架时，必须严格
掌握可调底托和顶托的可调范围，留在立杆内长度应不少于150mm，防止因“过调”导致底、顶托失
稳，同时保证底、顶托自由端长度符合规范要求。
严格控制竖杆的垂直度、剪刀撑及扫地杆的间距和数量，保证钢管及支架整体稳定性，翼缘板外
侧应设置工作通道。施工用脚手架和便道（桥）不应与支架相连接。
扫码关注更多
第3页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（5）支架安装结束经检查符合要求后，方可进行模板安装。
（6）钢管满堂支架搭设完毕后，支架应进行预压，
以检验结构的承载能力和稳定性、消除其非弹性变形、观测结构弹性变形及基础沉降情况。
记忆口诀：验承稳，消非弹，观弹降。
8
7
1
9
4
8
3
信
微
系

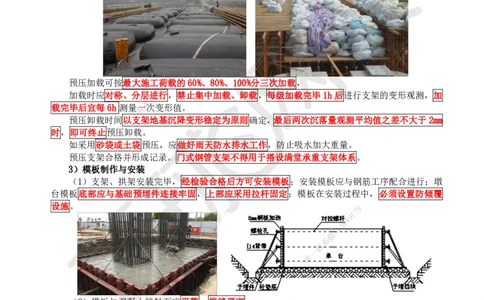

预压加载可按最大施工联荷载的60%、80%、100%分三次加载，
题
加载时应对称、分层押进行，禁止集中加载、卸载，每级加载完毕1h后进行支架的变形观测，加
准
载完毕后宜每6h 测量精一次变形值。
预压卸载时间以支架 地基沉降变形稳定为原则确定，最后两次沉落量观测平均值之差不大于2mm
时，即可终止预压卸载。
如采用砂袋或土袋预压，应 做好雨天防水排水工作，防止吸水加大重量。
预压支架合格并形成记录。门 式钢管支架不得用于搭设满堂承重支架体系。
3）模板制作与安装
（1）支架、拱架安装完毕，经检验 合格后方可安装模板；安装模板应与钢筋工序配合进行；墩
台模板底部应与基础预埋件连接牢固，上部 应采用拉杆固定；模板在安装过程中，必须设置防倾覆
设施。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（2）模板与混凝土接触面应平整、接缝严密。
钢框胶合板的组配面板——宜采用错缝布置；
高分子合成材料、硬塑料或玻璃钢——应与边肋及加强肋连接牢固。
（3）浇筑混凝土和拱桥砌筑前，应对模板、支架和拱架进行检查和验收，合格后方可施工。
（4）墩台、盖梁模板：
扫码关注更多
第4页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
①模板选用：
定型钢模板自身有一定的刚度、强度和稳定性，用槽钢焊成的骨架能增加刚度和强度，同时用钢
板作为面板可以提高墩身表面光洁度，还有利于保证墩身混凝土的质量和尺寸精度，增加搬运次数。
②模板的安装：
a.安装前先试拼，试拼合格后编号，之后方可在墩位上进行安装。对检查合格的模板进行两次抛
光、打磨除锈处理。打磨完成后喷涂桥梁模板专用脱模剂。
b.墩身上下节模板，采用高强度螺栓连接。模板的接缝不得漏浆（特别是拉筋孔位置），双面胶
带填塞缝隙。安装底节模板前，检查承台顶高程及外轮廓线，不符合要求时凿除或用砂浆找平处理，
以确保墩身模板准确就位及模板的垂直度符合要求。承台顶面与模板联结面要平整、无缝隙，防止水
泥浆流失。 7 8
1
9
4
8
3
信
微
系
联
题
押
准
精
c.模板吊装组拼时，吊点布置 要合理，起吊过程中不得发生碰撞，并用配套螺栓与下层模板对应
连接，同一水平相邻模板也要按照对 应螺栓孔进行连接。直板处留高强度螺栓对拉孔，螺栓与模板固
定好，并上好两端拉杆。专人指挥，按模 板编号逐块起吊拼接。
（5）箱梁模板：
箱梁模板分底模、侧模、端模和内模，预 制箱梁一般采用定型钢模板；
8
现浇箱梁的模板一般采用高强度表面光滑的 钢模板、胶合板模板、混合模1 7板、木模板、塑料模板
9
等；
信
3 8
4
微
钢模板、胶合板模板宜采用标准化、系列化和通用化的组合模板。
系
联
一
唯
①模板制作：
应按批准的加工图进行制作，成品经检验合格后方可使用。组装前应对零部件的几何尺
钢模板
寸和焊缝进行全面检查。
钢木组合 接触面应贴紧。面板采用防水胶合板的模板，除应使胶合板与背楞之间密贴外，对在制
模板 作过程中裁切过的防水胶合板槎口，应按产品的要求及时涂刷防水涂料。
与混凝土接触的表面应刨光且应保持平整。接缝可制作成平缝、搭接缝或企口缝，平缝
木模板
应有防止漏浆的措施；转角处应加嵌条或做成斜角。
其他材料 接缝应严密，边肋及加强肋应安装牢固，应与面板成整体。
扫码关注更多
第5页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
②模板的安装应符合下列要求：
a.模板应按设计要求准确就位，且不宜与脚手架连接。
b.安装侧模板时，支撑应牢固，应防止模板在浇筑混凝土时产生移位。
c.模板在安装过程中，应设置防倾覆的临时固定设施。
d.模板安装完成后，其尺寸、平面位置和顶部高程等应符合设计要求，节点联系应牢固。
e.梁、板等结构的底模板应按设计要求和施工经验设置预拱度。
f.预埋件和预留孔洞均不得遗漏，安装应牢固，位置应准确。
4）模板、支架和拱架的拆除
（1）模板、支架和拱架拆除应符合下列要求：
非承重侧模：保证结构棱角不损坏 ，混凝土强度 2.5MPa及以上；
8
7
芯模和预留孔道：保证结构表面9 1不发生塌陷和裂缝；
4
8
3
承重模板、支架：强度能承信受自重荷载及其他可能的叠加荷载。
微
（2）浆砌石、混凝土砌块系拱桥拱架的卸落应遵守下列要求：
联
浆砌石、混凝土砌块拱题桥：砂浆强度达到设计要求，设计未规定时达到设计标准值的80%以上；
押
跨径：跨径＜10m—准—拱上结构全部完成；
精
中等跨径实腹式——护拱完成；
大跨径空腹式——腹 拱墙完成（未砌腹拱圈）。
裸拱状态卸落时应对主拱 进行强度及稳定性验算并采取必要的稳定措施。
1
7
8
（3）拆除原则：先支后拆、后支先拆。
8
4 9
信
3
卸落要求：按几个循环卸落，卸落量宜由小渐大。
微
循环中：横向同时、纵向对称均衡。
系
联
一
卸落顺序：简支梁、连续梁——从跨中向支座方向；悬 臂梁—唯—从悬臂端开始顺序卸落。
（4）预应力混凝土结构
侧模应在预应力张拉前拆除；底模应在结构建立预应力后拆除。
第7节城市桥梁工程安全技术控制要点——模板、支架、拱架（P114-115）
1）工前准备阶段
（1）一般规定
①作业人员应经培训、考试合格、持证上岗、定期体检，不适合高处作业者，不得进行搭设与拆
除作业。
②作业人员必须戴安全帽、系安全带、穿防滑鞋。
③起重设备应经检验符合施工方案或专项方案的要求。
④材料、配件符合有关规范、标准规定。
扫码关注更多
第6页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2）模板、支架和拱架搭设
（1）模板、支架和拱架搭设与安装：
①应严格按照施工方案或专项方案搭设和安装。
②支搭完成后，必须进行质量和安全检查，经验收合格，并形成文件后，方可交付使用。
③施工中不得超载，不得在模板、支架和拱架上集中堆放物料。
④模板、支架和拱架使用期间，应8经常检查、维护，保持完好状态。
7
1
9
（2）脚手架搭设： 4
8
3
信
①脚手架应按规定采用连接件与构筑物相连接，使用期间不得拆除；脚手架不得与模板支架相
微
系
连接。 联
题
②作业平台上的脚手押板必须在脚手架的宽度范围内铺满、铺稳。作业平台下应设置水平安全网或
准
脚手架防护层。 精
③严禁在脚手架上架设混凝土泵等设备。
④脚手架支搭完成后应 与模板、支架和拱架一起进行检查验收。
8
9
1
7
3）模板、支架和拱架拆除
信
3 8
4
（1）模板、支架和拱架拆除现场应设作业区，边 界设警示标志，并微由专人值守，非作业人员严
系
禁入内。
联
一
唯
（2）模板、支架和拱架拆除采用机械作业时应由专人指 挥。
（3）拆除应按施工方案或专项方案要求进行，遵循先支后拆、后支先拆的顺序，严禁上下同时
作业。
（4）严禁敲击与硬拉模板、杆件和配件。
（5）严禁抛掷模板、杆件、配件。
（6）拆除的模板、杆件、配件应分类码放。
第7节城市桥梁工程质量控制要点——模板、支架、拱架（P116、P124-125）
1.城市桥梁工程质量控制指标
1）模板支架、钢筋、混凝土
（1）模板支架主要控制项目：
模板、支架和拱架制作及安装符合设计要求且稳固牢靠、接缝严密，立柱基础有足够的支撑面和
排水、防冻融措施。
5.现浇混凝土连续梁施工质量控制
1）模板、支架和拱架质量控制
扫码关注更多
第7页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（1）模板、支架和拱架制作及安装应符合施工设计图(施工方案)的要求，且稳固牢靠，接缝严
密，立柱基础有足够的支撑面和排水、防冻融措施。
（2）模板制作与安装应符合设计及有关规范要求。固定在模板上的预埋件、预留孔内模不得遗
漏，且应安装牢固。
【习题】
【例题·单选】在桥梁工程模板、支架设计中，验算刚度需采用的荷载组合有（ ）。【2024】
A.模板、拱架和支架自重
B.新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力
C.振捣混凝土时的荷载
D.倾倒混凝土时产生的水平向冲击荷载
E.风雪荷载、冬期施工保温设施荷载
【答案】ABE
【解析】验算模板、支架刚度需采用的荷载组合有模板、拱架和支架自重，新浇筑混凝土、钢筋
混凝土或圬工、砌体的自重力，风雪荷载、冬期施工保温设施荷载，设于水中的支架所承受的水流压
力、波浪力、流冰压力、船只及其他漂浮物的撞击力。
【例题·案例节选】
背景资料【2018·一建】 8
7
1
某公司承建一座城市桥梁工程。4 9该桥跨越山区季节性流水沟谷，桥面铺装自下而上为厚8cm钢筋
8
3
混凝土整平层+防水层+粘层+厚7信cm沥青混凝土面层；桥面设计高程为99.630m。桥梁立面布置如图：
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
项目部编制的施工方案有如下内容：
上部结构采用碗扣式钢管满堂支架施工方案。根据现场地形特点及施工便道布置情况，采用杂土
对沟谷进行一次性回填，回填后经整平碾压，场地高程为 90.180m，并在其上进行支架搭设施工，支
架立柱放置于20cm×20cm楞木上。支架搭设完成后采用土袋进行堆载预压。
支架搭设完成后，项目部立即按施工方案要求的预压荷载对支架采用土袋进行堆载预压，期间遇
较长时间大雨，场地积水。项目部对支架预压情况进行连续监测，数据显示各点的沉降量均超过规范
规定，导致预压失败。此后，项目部采取了相应整改措施，并严格按规范规定重新开展支架施工与预
压工作。
【问题】
项目部应采取哪些措施才能顺利地使支架预压成功？
【参考答案】
支架预压成功应采取的措施：
扫码关注更多
第8页共9页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（1）提高场地基础（地基）承载力，可采用换填及混凝土垫层硬化等处理措施；
（2）在场地四周设置排水沟等排水设施，确保场地排水畅通，不得积水；
（3）进行支架基础预压；
（4）加载材料应有防水（雨）措施，防止被水浸泡后引起加载重量变化（或超重）。
