水利水电工程管理与实务
一级建造师 2025考季 马丽娜25考季-核心考点速记2

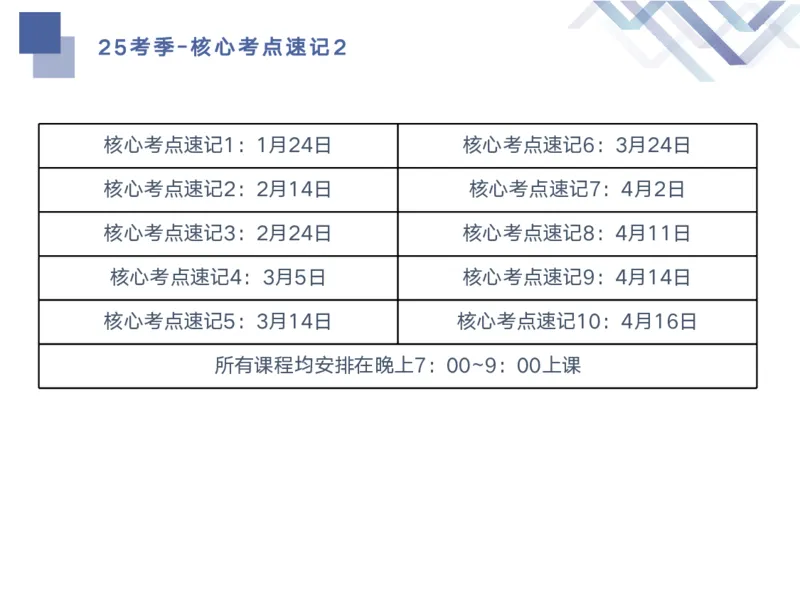

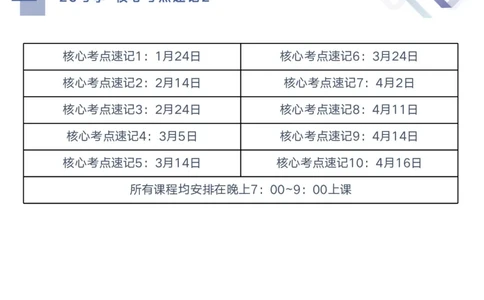

核心考点速记1：1月24日 核心考点速记6：3月24日
核心考点速记2：2月14日 核心考点速记7：4月2日
核心考点速记3：2月24日 核心考点速记8：4月11日
核心考点速记4：3月5日 核心考点速记9：4月14日
核心考点速记5：3月14日 核心考点速记10：4月16日
所有课程均安排在晚上7：00~9：00上课25考季-核心考点速记2

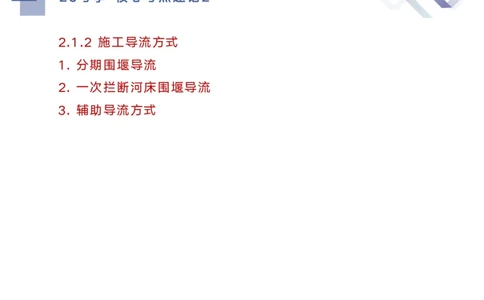

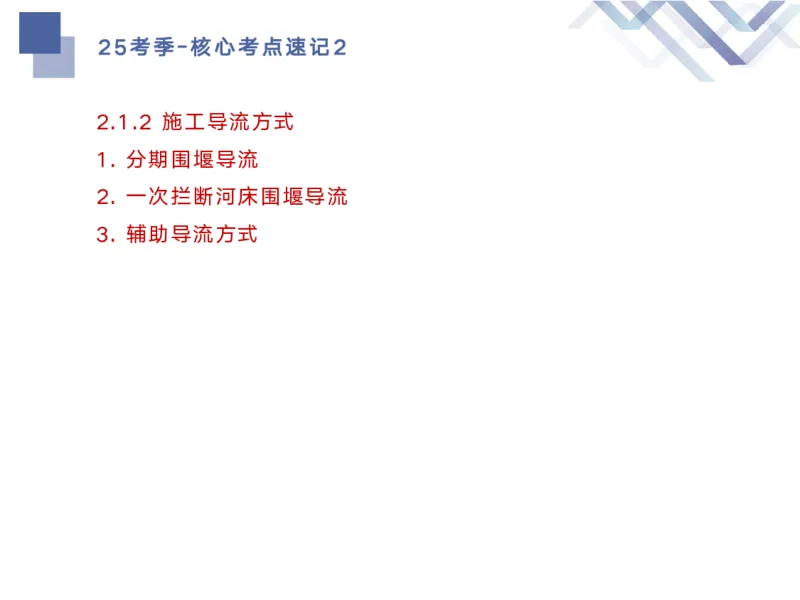

2.1.2 施工导流方式
1. 分期围堰导流
2. 一次拦断河床围堰导流
3. 辅助导流方式25考季-核心考点速记2

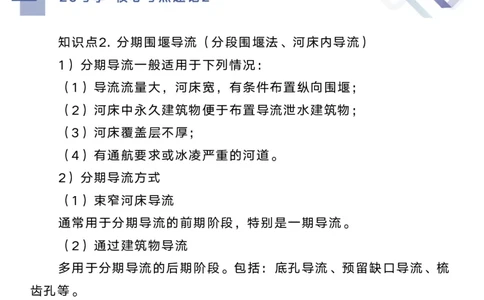

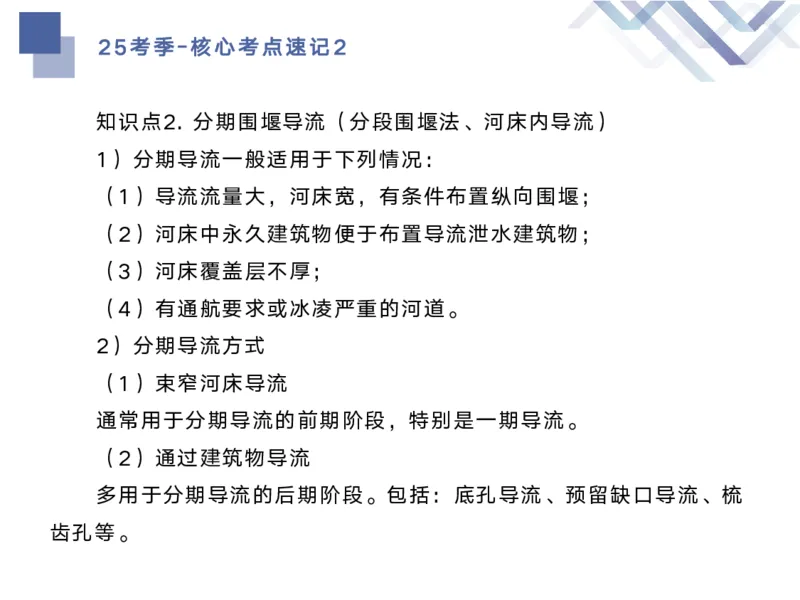

知识点2. 分期围堰导流（分段围堰法、河床内导流）
1）分期导流一般适用于下列情况：
（1）导流流量大，河床宽，有条件布置纵向围堰；
（2）河床中永久建筑物便于布置导流泄水建筑物；
（3）河床覆盖层不厚；
（4）有通航要求或冰凌严重的河道。

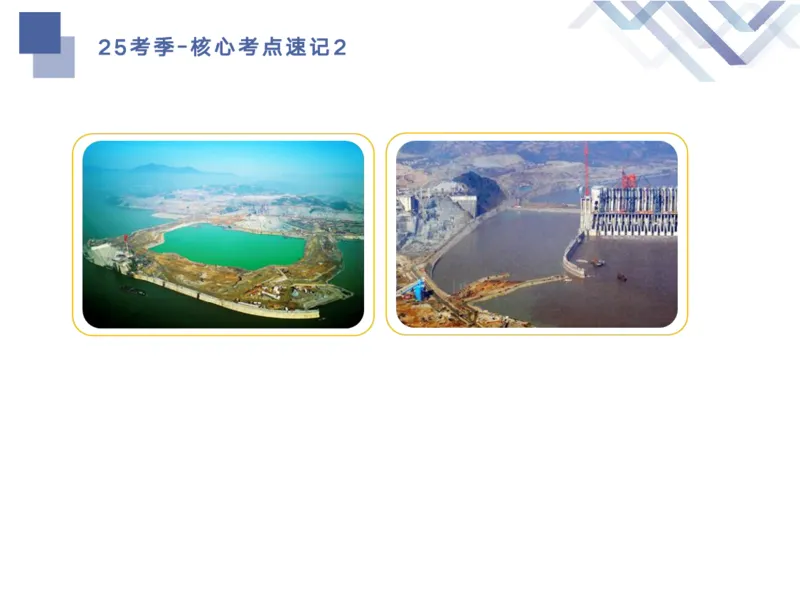

2）分期导流方式
（1）束窄河床导流
通常用于分期导流的前期阶段，特别是一期导流。
（2）通过建筑物导流
多用于分期导流的后期阶段。包括：底孔导流、预留缺口导流、梳
齿孔等。25考季-核心考点速记225考季-核心考点速记2
知识点2. 一次拦断河床围堰导流（全段围堰法、河床外导流）
一般适用于枯水期流量不大，河道狭窄的河流。
1）初期：围堰挡水阶段，水流由导流泄水建筑物下泄。
2）中期：坝体临时挡水阶段，坝体填筑高度超过围堰堰顶高程，
洪水由导流泄水建筑物下泄，坝体满足安全度汛条件。
3）后期：坝体挡水阶段，导流泄水建筑物下闸封堵，水库开始蓄
水，永久泄水建筑物尚未具备设计泄流能力。25考季-核心考点速记2

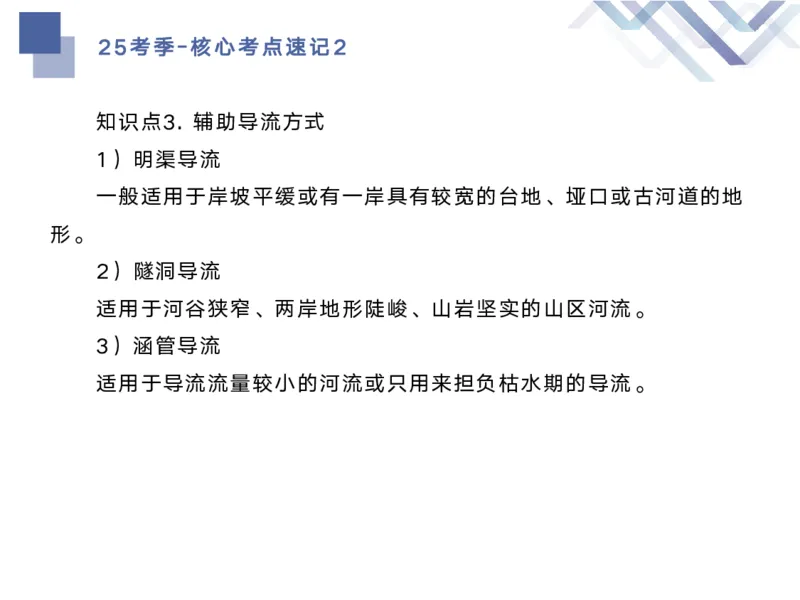

知识点3. 辅助导流方式
1）明渠导流
一般适用于岸坡平缓或有一岸具有较宽的台地、垭口或古河道的地
形。
2）隧洞导流
适用于河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。
3）涵管导流
适用于导流流量较小的河流或只用来担负枯水期的导流。25考季-核心考点速记2

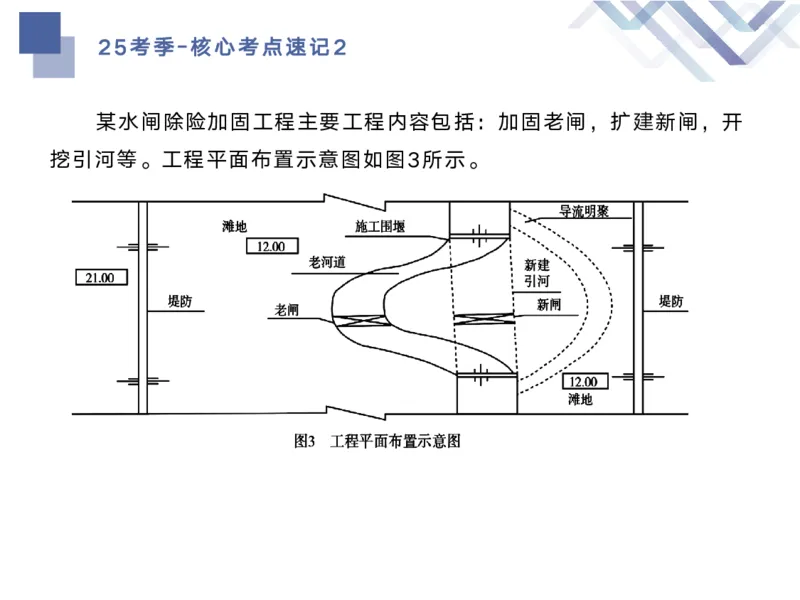

某水闸除险加固工程主要工程内容包括：加固老闸，扩建新闸，开
挖引河等。工程平面布置示意图如图3所示。25考季-核心考点速记2

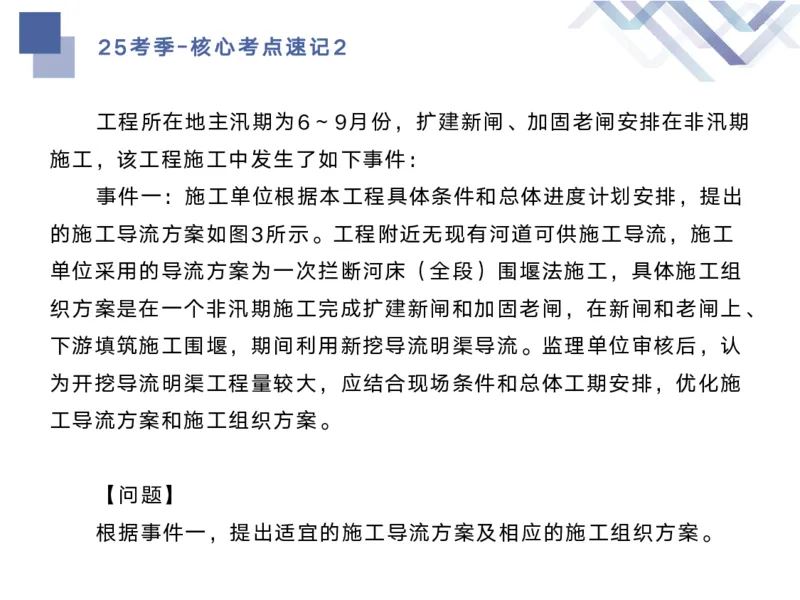

工程所在地主汛期为6～9月份，扩建新闸、加固老闸安排在非汛期
施工，该工程施工中发生了如下事件：
事件一：施工单位根据本工程具体条件和总体进度计划安排，提出
的施工导流方案如图3所示。工程附近无现有河道可供施工导流，施工
单位采用的导流方案为一次拦断河床（全段）围堰法施工，具体施工组
织方案是在一个非汛期施工完成扩建新闸和加固老闸，在新闸和老闸上、
下游填筑施工围堰，期间利用新挖导流明渠导流。监理单位审核后，认
为开挖导流明渠工程量较大，应结合现场条件和总体工期安排，优化施
工导流方案和施工组织方案。
【问题】
根据事件一，提出适宜的施工导流方案及相应的施工组织方案。25考季-核心考点速记2

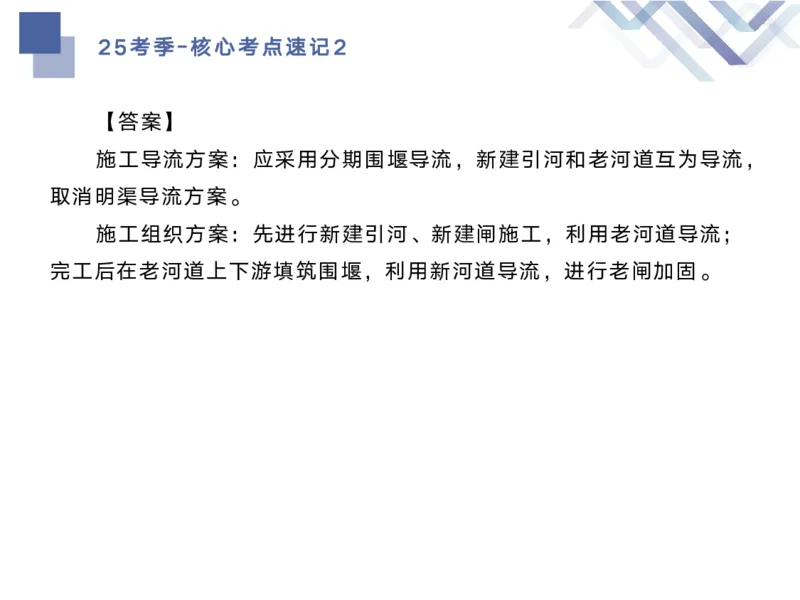

【答案】
施工导流方案：应采用分期围堰导流，新建引河和老河道互为导流，
取消明渠导流方案。
施工组织方案：先进行新建引河、新建闸施工，利用老河道导流；
完工后在老河道上下游填筑围堰，利用新河道导流，进行老闸加固。25考季-核心考点速记2

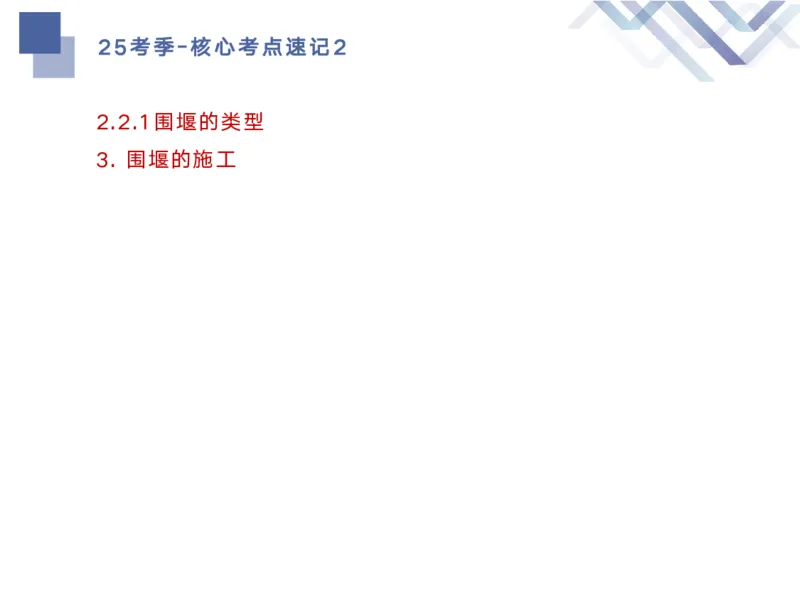

2.2.1围堰的类型
3. 围堰的施工25考季-核心考点速记2

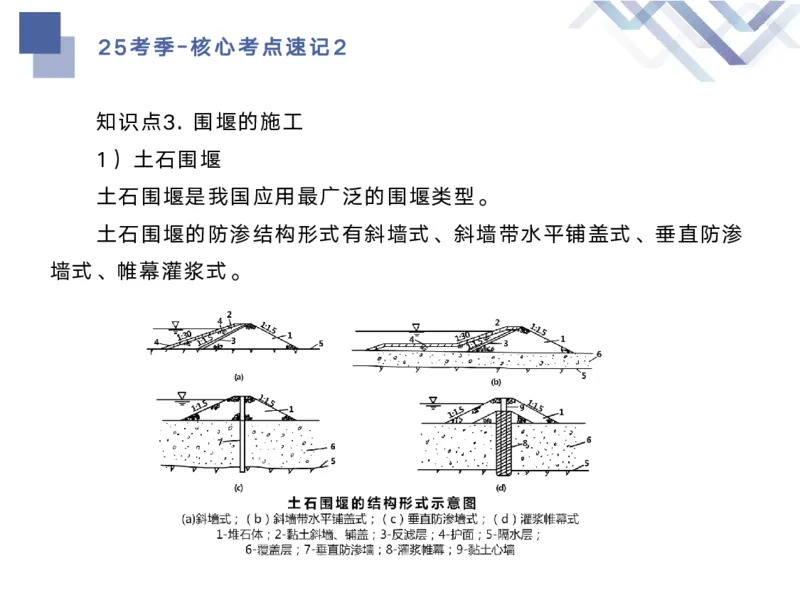

知识点3. 围堰的施工
1）土石围堰
土石围堰是我国应用最广泛的围堰类型。
土石围堰的防渗结构形式有斜墙式、斜墙带水平铺盖式、垂直防渗
墙式、帷幕灌浆式。25考季-核心考点速记2

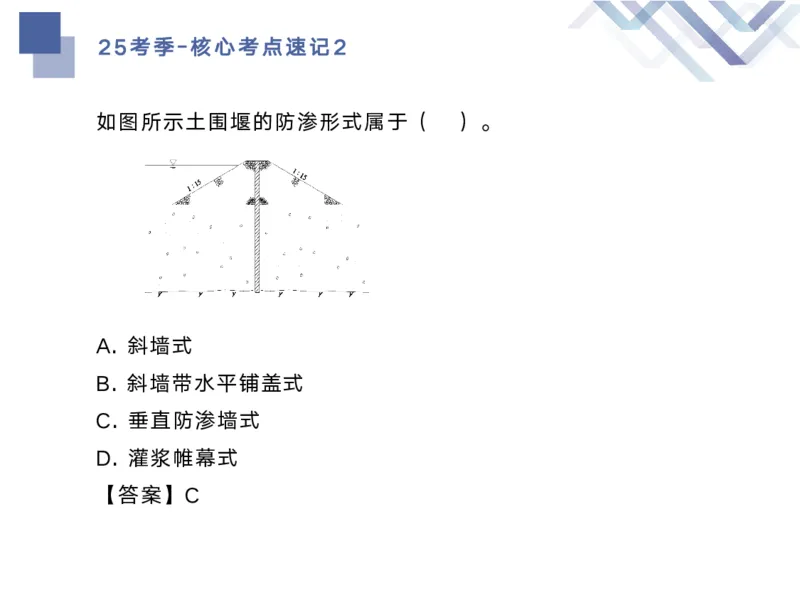

如图所示土围堰的防渗形式属于（ ）。
A. 斜墙式
B. 斜墙带水平铺盖式
C. 垂直防渗墙式
D. 灌浆帷幕式
【答案】C25考季-核心考点速记2

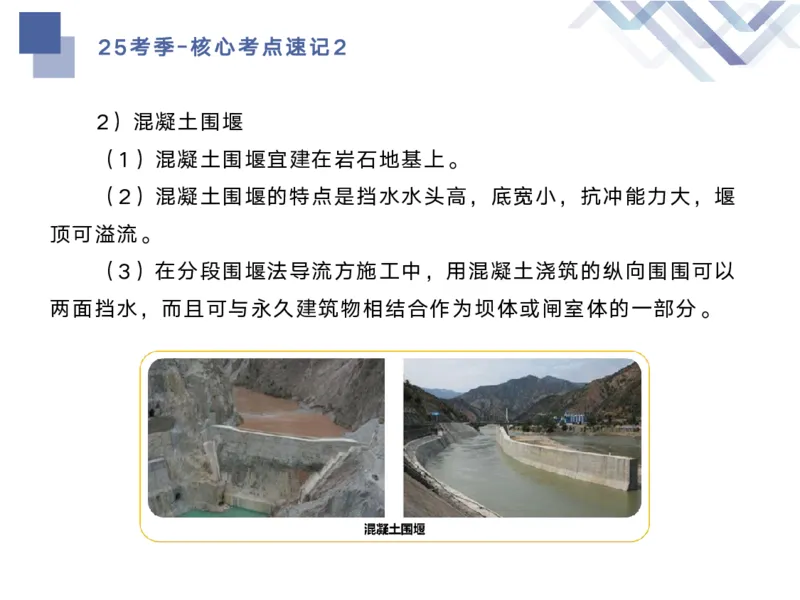

2）混凝土围堰
（1）混凝土围堰宜建在岩石地基上。
（2）混凝土围堰的特点是挡水水头高，底宽小，抗冲能力大，堰
顶可溢流。
（3）在分段围堰法导流方施工中，用混凝土浇筑的纵向围围可以
两面挡水，而且可与永久建筑物相结合作为坝体或闸室体的一部分。25考季-核心考点速记2

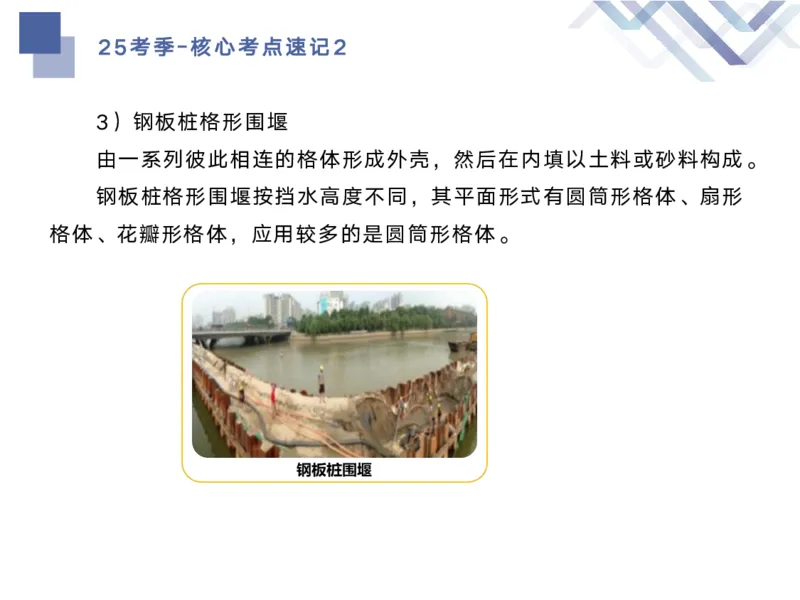

3）钢板桩格形围堰
由一系列彼此相连的格体形成外壳，然后在内填以土料或砂料构成。
钢板桩格形围堰按挡水高度不同，其平面形式有圆筒形格体、扇形
格体、花瓣形格体，应用较多的是圆筒形格体。25考季-核心考点速记2
2.2.2围堰布置与设计
1.围堰的平面布置
2.土石围堰填筑材料选择
6.围堰稳定及堰顶高程25考季-核心考点速记2

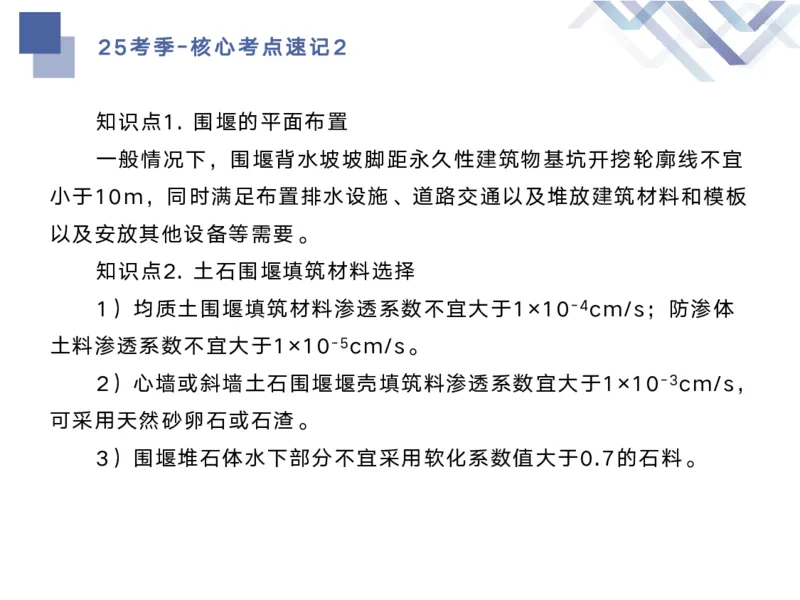

知识点1. 围堰的平面布置
一般情况下，围堰背水坡坡脚距永久性建筑物基坑开挖轮廓线不宜
小于10m，同时满足布置排水设施、道路交通以及堆放建筑材料和模板
以及安放其他设备等需要。
知识点2. 土石围堰填筑材料选择
1）均质土围堰填筑材料渗透系数不宜大于1×10-4cm/s；防渗体
土料渗透系数不宜大于1×10-5cm/s。
2）心墙或斜墙土石围堰堰壳填筑料渗透系数宜大于1×10-3cm/s，
可采用天然砂卵石或石渣。
3）围堰堆石体水下部分不宜采用软化系数值大于0.7的石料。25考季-核心考点速记2

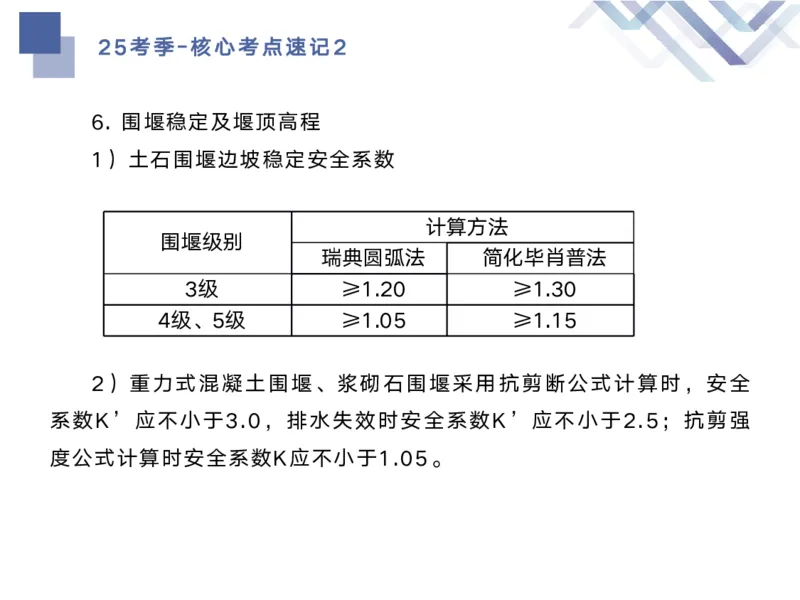

6. 围堰稳定及堰顶高程
1）土石围堰边坡稳定安全系数
计算方法
围堰级别
瑞典圆弧法 简化毕肖普法
3级 ≥1.20 ≥1.30
4级、5级 ≥1.05 ≥1.15
2）重力式混凝土围堰、浆砌石围堰采用抗剪断公式计算时，安全
系数K’应不小于3.0，排水失效时安全系数K’应不小于2.5；抗剪强
度公式计算时安全系数K应不小于1.05。25考季-核心考点速记2

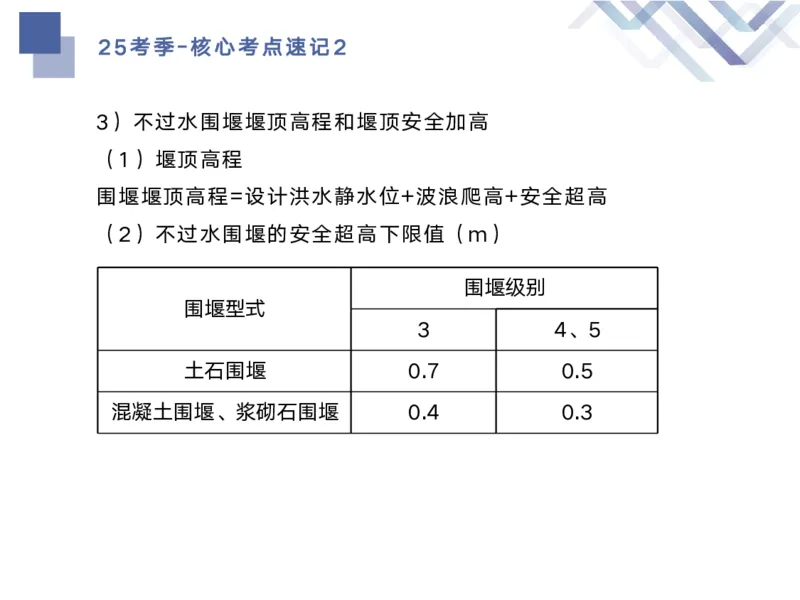

3）不过水围堰堰顶高程和堰顶安全加高
（1）堰顶高程
围堰堰顶高程=设计洪水静水位+波浪爬高+安全超高
（2）不过水围堰的安全超高下限值（m）
围堰级别
围堰型式
3 4、5
土石围堰 0.7 0.5
混凝土围堰、浆砌石围堰 0.4 0.325考季-核心考点速记2

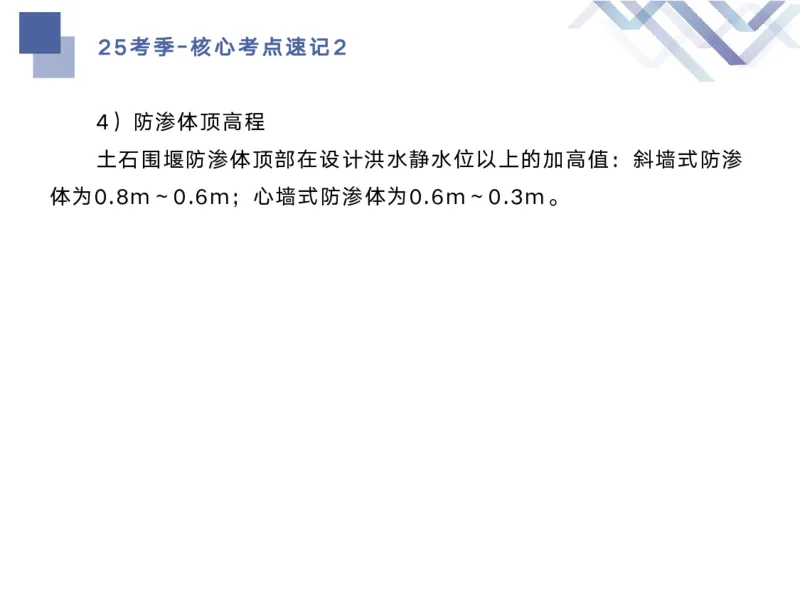

4）防渗体顶高程
土石围堰防渗体顶部在设计洪水静水位以上的加高值：斜墙式防渗
体为0.8m～0.6m；心墙式防渗体为0.6m～0.3m。25考季-核心考点速记2
【背景资料】
某水电站工程主要工程内容包括：碾压混凝土坝、电站厂房、溢洪
道等，工程规模为中型。施工中发生如下事件：
事件二：上游围堰采用均质土围堰，围堰断面示意图如图5-2所示，
施工单位分别采取瑞典圆弧法（K1）和简化毕肖普法（K2）计算围堰
边坡稳定安全系数，K1、K2计算结果分别为1.03和1.08。25考季-核心考点速记2

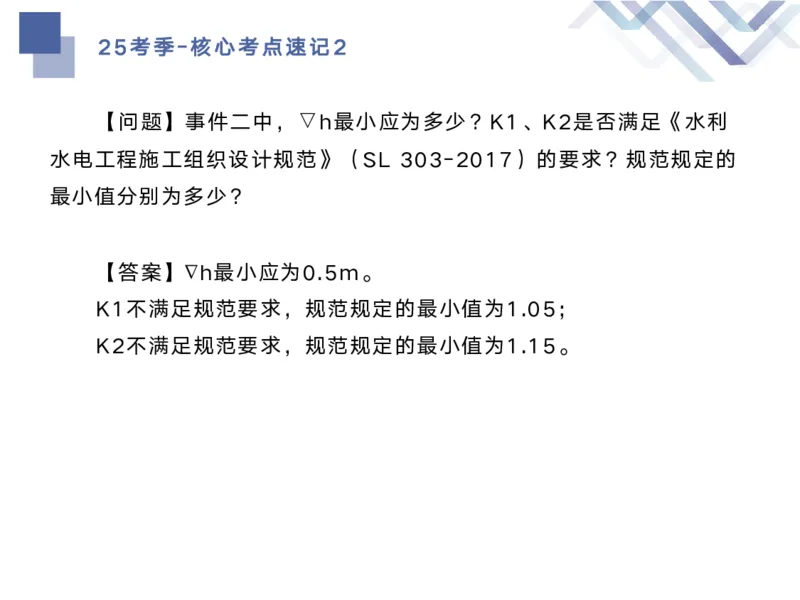

【问题】事件二中，▽h最小应为多少？K1、K2是否满足《水利
水电工程施工组织设计规范》（SL 303-2017）的要求？规范规定的
最小值分别为多少？
【答案】∇h最小应为0.5m。
K1不满足规范要求，规范规定的最小值为1.05；
K2不满足规范要求，规范规定的最小值为1.15。25考季-核心考点速记2

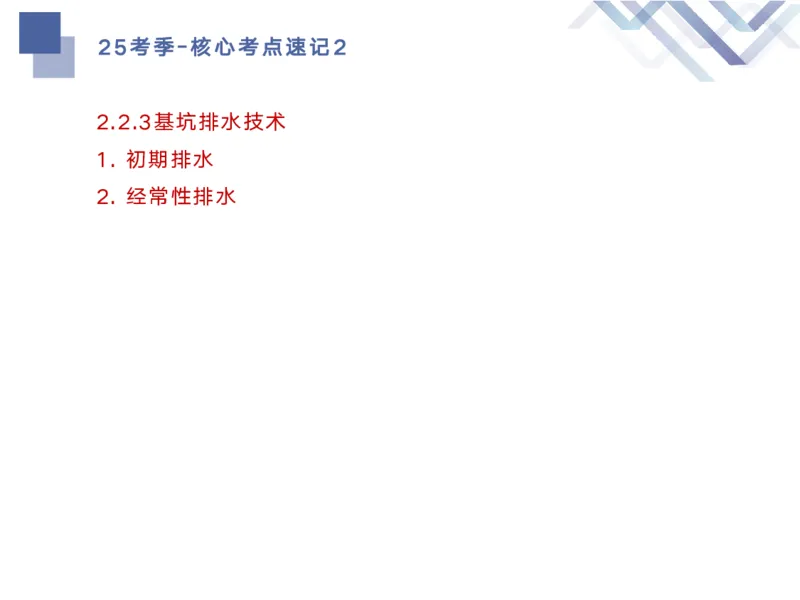

2.2.3基坑排水技术
1. 初期排水
2. 经常性排水25考季-核心考点速记2

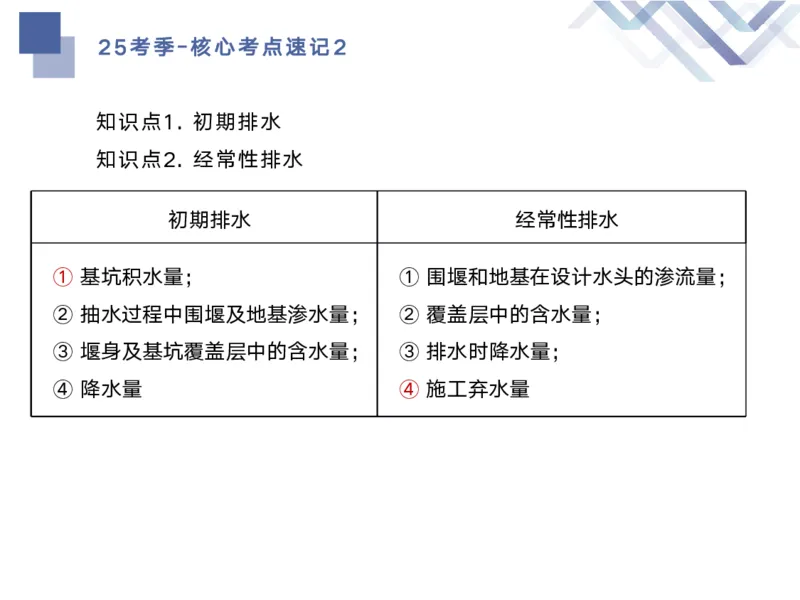

知识点1. 初期排水
知识点2. 经常性排水
初期排水 经常性排水
① 基坑积水量； ① 围堰和地基在设计水头的渗流量；
② 抽水过程中围堰及地基渗水量； ② 覆盖层中的含水量；
③ 堰身及基坑覆盖层中的含水量； ③ 排水时降水量；
④ 降水量 ④ 施工弃水量25考季-核心考点速记2

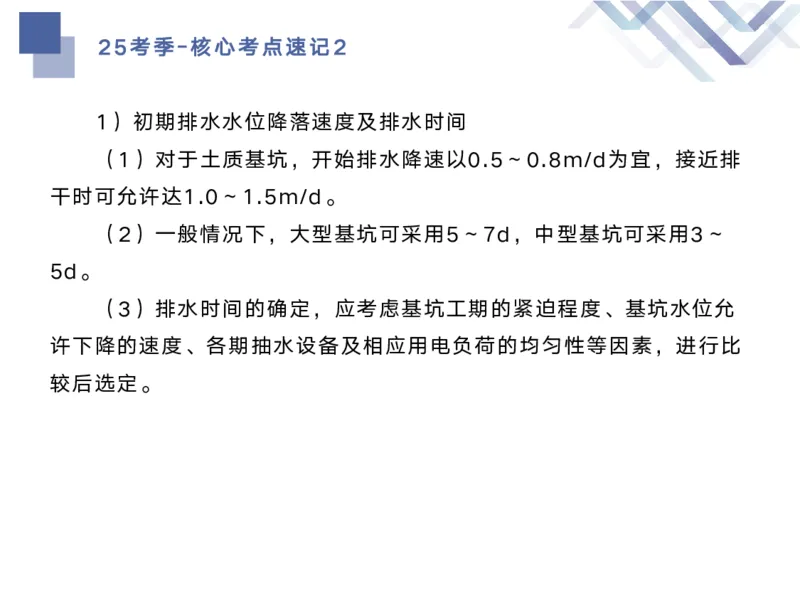

1）初期排水水位降落速度及排水时间
（1）对于土质基坑，开始排水降速以0.5～0.8m/d为宜，接近排
干时可允许达1.0～1.5m/d。
（2）一般情况下，大型基坑可采用5～7d，中型基坑可采用3～
5d。
（3）排水时间的确定，应考虑基坑工期的紧迫程度、基坑水位允
许下降的速度、各期抽水设备及相应用电负荷的均匀性等因素，进行比
较后选定。25考季-核心考点速记2

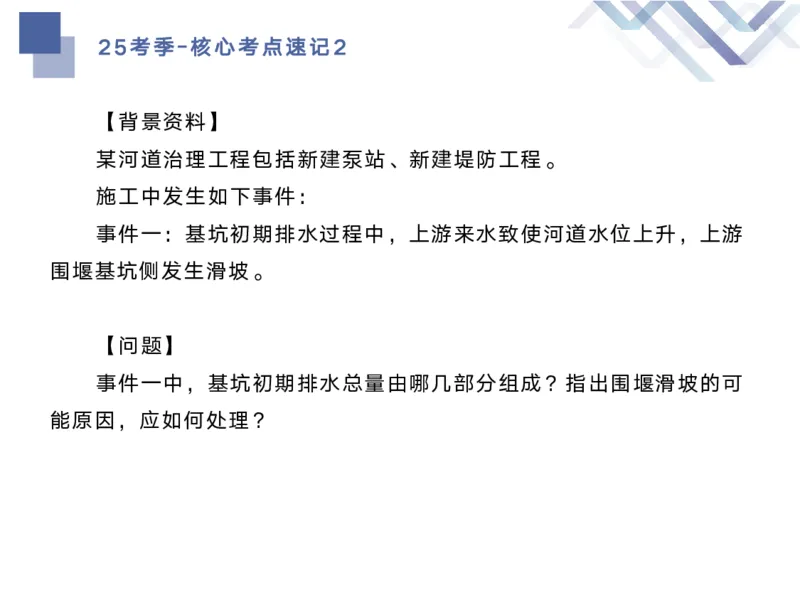

【背景资料】
某河道治理工程包括新建泵站、新建堤防工程。
施工中发生如下事件：
事件一：基坑初期排水过程中，上游来水致使河道水位上升，上游
围堰基坑侧发生滑坡。
【问题】
事件一中，基坑初期排水总量由哪几部分组成？指出围堰滑坡的可
能原因，应如何处理？25考季-核心考点速记2

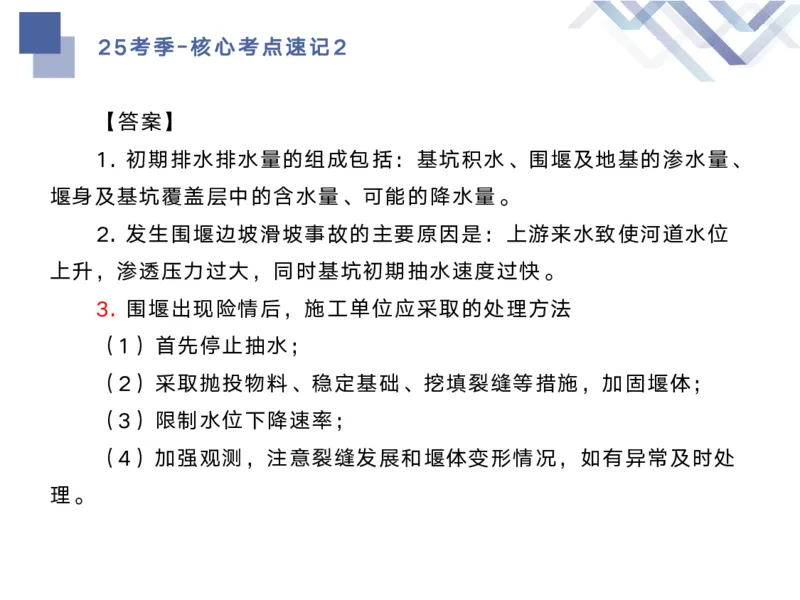

【答案】
1. 初期排水排水量的组成包括：基坑积水、围堰及地基的渗水量、
堰身及基坑覆盖层中的含水量、可能的降水量。
2. 发生围堰边坡滑坡事故的主要原因是：上游来水致使河道水位
上升，渗透压力过大，同时基坑初期抽水速度过快。
3. 围堰出现险情后，施工单位应采取的处理方法
（1）首先停止抽水；
（2）采取抛投物料、稳定基础、挖填裂缝等措施，加固堰体；
（3）限制水位下降速率；
（4）加强观测，注意裂缝发展和堰体变形情况，如有异常及时处
理。25考季-核心考点速记2

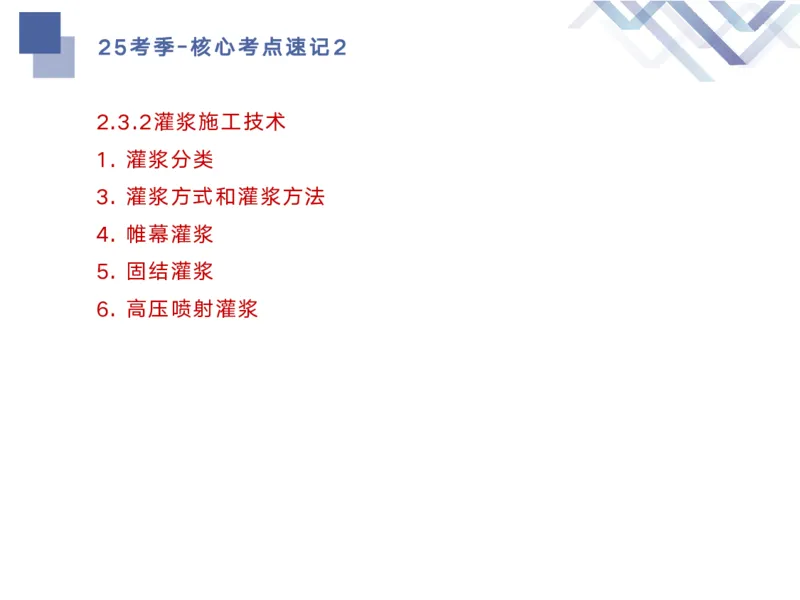

2.3.2灌浆施工技术
1. 灌浆分类
3. 灌浆方式和灌浆方法
4. 帷幕灌浆
5. 固结灌浆
6. 高压喷射灌浆25考季-核心考点速记2

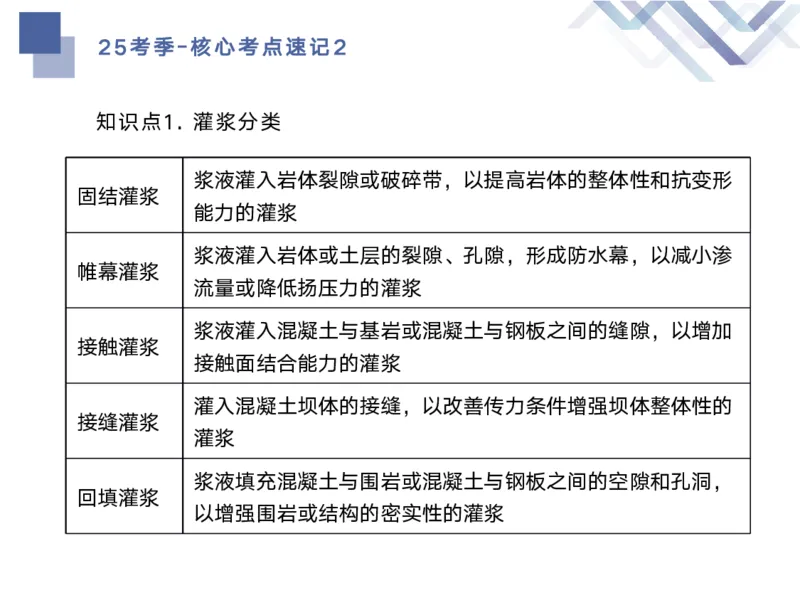

知识点1. 灌浆分类
浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形
固结灌浆
能力的灌浆
浆液灌入岩体或土层的裂隙、孔隙，形成防水幕，以减小渗
帷幕灌浆
流量或降低扬压力的灌浆
浆液灌入混凝土与基岩或混凝土与钢板之间的缝隙，以增加
接触灌浆
接触面结合能力的灌浆
灌入混凝土坝体的接缝，以改善传力条件增强坝体整体性的
接缝灌浆
灌浆
浆液填充混凝土与围岩或混凝土与钢板之间的空隙和孔洞，
回填灌浆
以增强围岩或结构的密实性的灌浆25考季-核心考点速记2

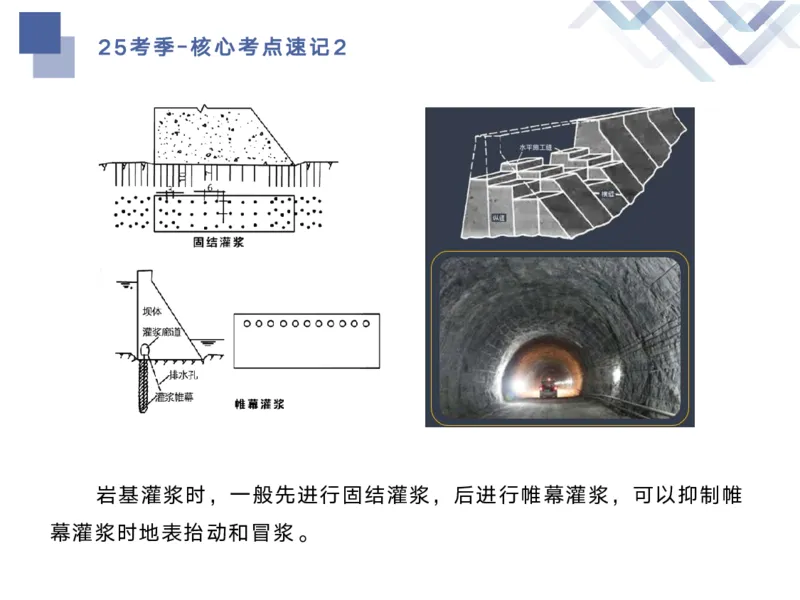

岩基灌浆时，一般先进行固结灌浆，后进行帷幕灌浆，可以抑制帷
幕灌浆时地表抬动和冒浆。25考季-核心考点速记2

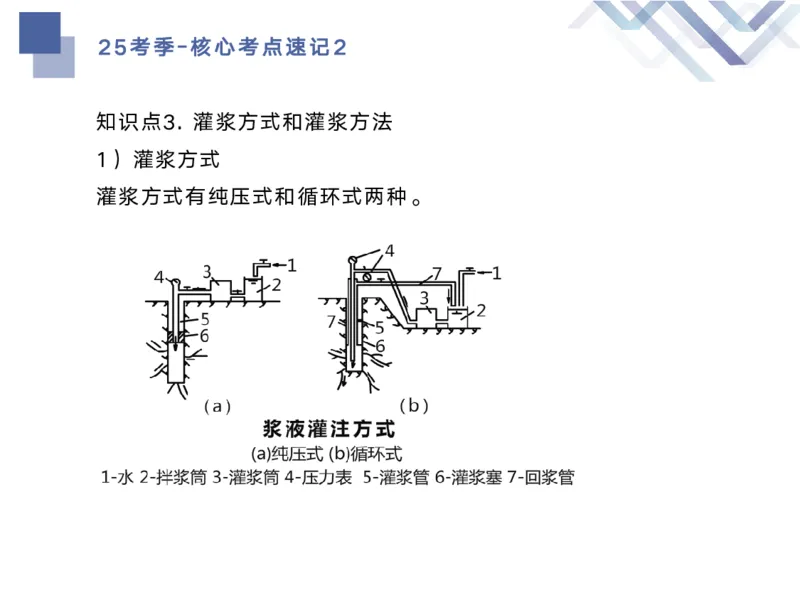

知识点3. 灌浆方式和灌浆方法
1）灌浆方式
灌浆方式有纯压式和循环式两种。25考季-核心考点速记2
2）灌浆方法
全孔一次灌浆 基岩段长小于6m
自下而上分段灌浆、自上而下分段灌浆法、
分段钻灌法 大于6m
综合灌浆法、孔口封闭灌浆法25考季-核心考点速记2

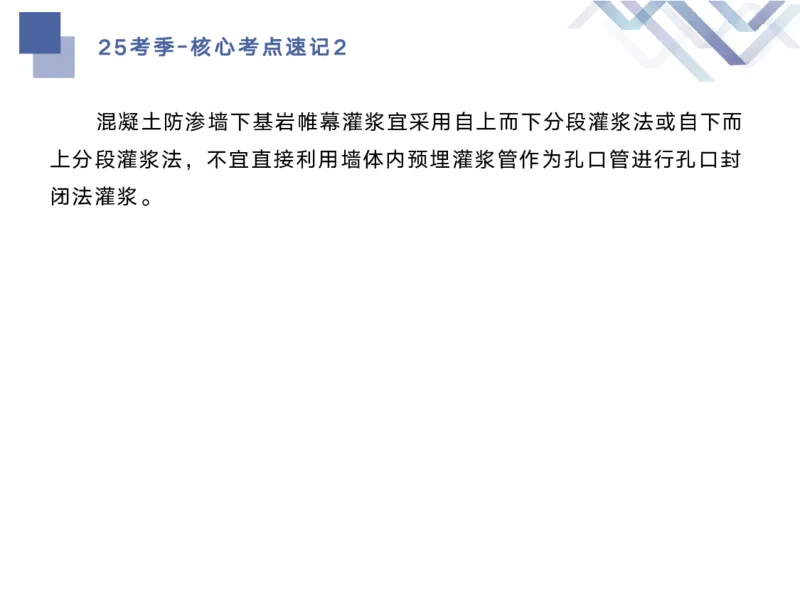

混凝土防渗墙下基岩帷幕灌浆宜采用自上而下分段灌浆法或自下而
上分段灌浆法，不宜直接利用墙体内预埋灌浆管作为孔口管进行孔口封
闭法灌浆。25考季-核心考点速记2

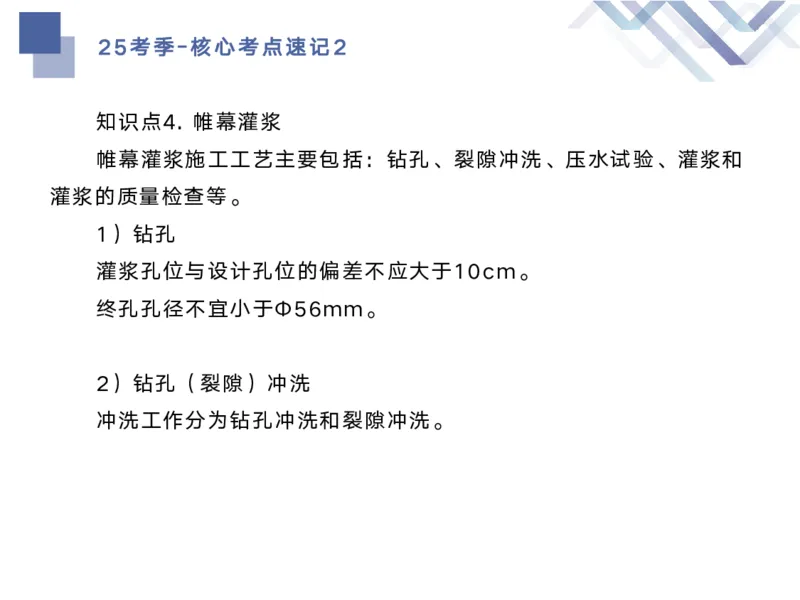

知识点4. 帷幕灌浆
帷幕灌浆施工工艺主要包括：钻孔、裂隙冲洗、压水试验、灌浆和
灌浆的质量检查等。
1）钻孔
灌浆孔位与设计孔位的偏差不应大于10cm。
终孔孔径不宜小于Φ56mm。
2）钻孔（裂隙）冲洗
冲洗工作分为钻孔冲洗和裂隙冲洗。25考季-核心考点速记2

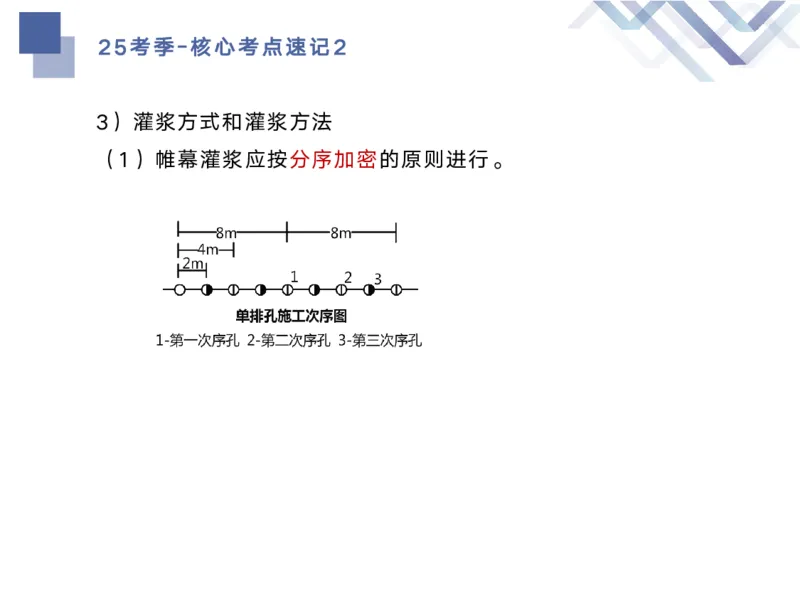

3）灌浆方式和灌浆方法
（1）帷幕灌浆应按分序加密的原则进行。25考季-核心考点速记2

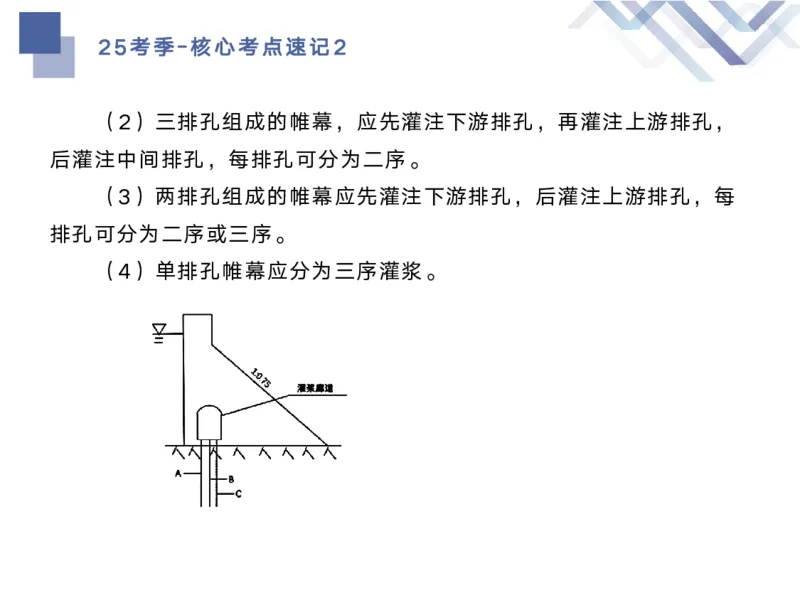

（2）三排孔组成的帷幕，应先灌注下游排孔，再灌注上游排孔，
后灌注中间排孔，每排孔可分为二序。
（3）两排孔组成的帷幕应先灌注下游排孔，后灌注上游排孔，每
排孔可分为二序或三序。
（4）单排孔帷幕应分为三序灌浆。25考季-核心考点速记2

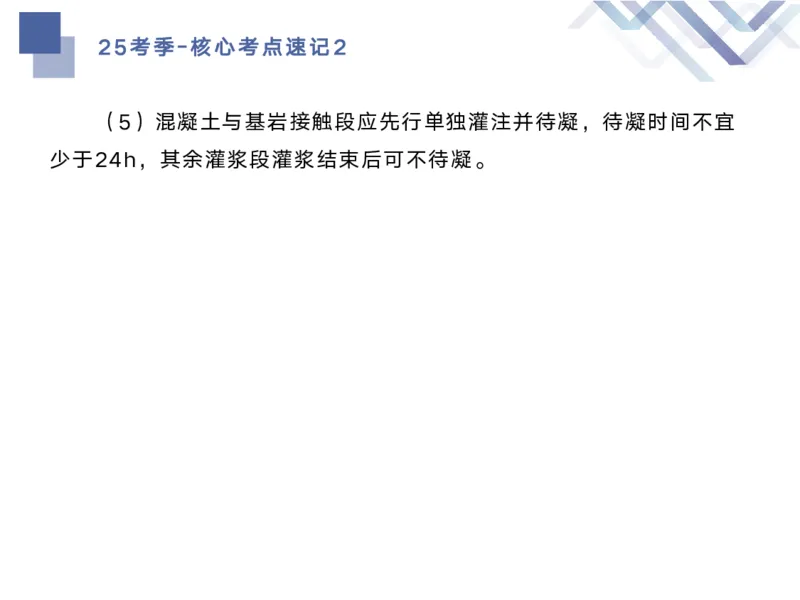

（5）混凝土与基岩接触段应先行单独灌注并待凝，待凝时间不宜
少于24h，其余灌浆段灌浆结束后可不待凝。25考季-核心考点速记2

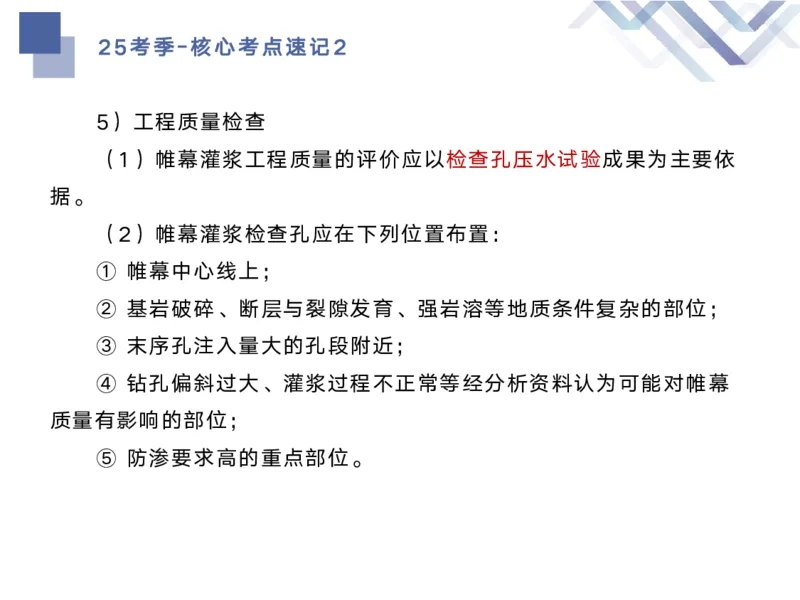

5）工程质量检查
（1）帷幕灌浆工程质量的评价应以检查孔压水试验成果为主要依
据。
（2）帷幕灌浆检查孔应在下列位置布置：
① 帷幕中心线上；
② 基岩破碎、断层与裂隙发育、强岩溶等地质条件复杂的部位；
③ 末序孔注入量大的孔段附近；
④ 钻孔偏斜过大、灌浆过程不正常等经分析资料认为可能对帷幕
质量有影响的部位；
⑤ 防渗要求高的重点部位。25考季-核心考点速记2

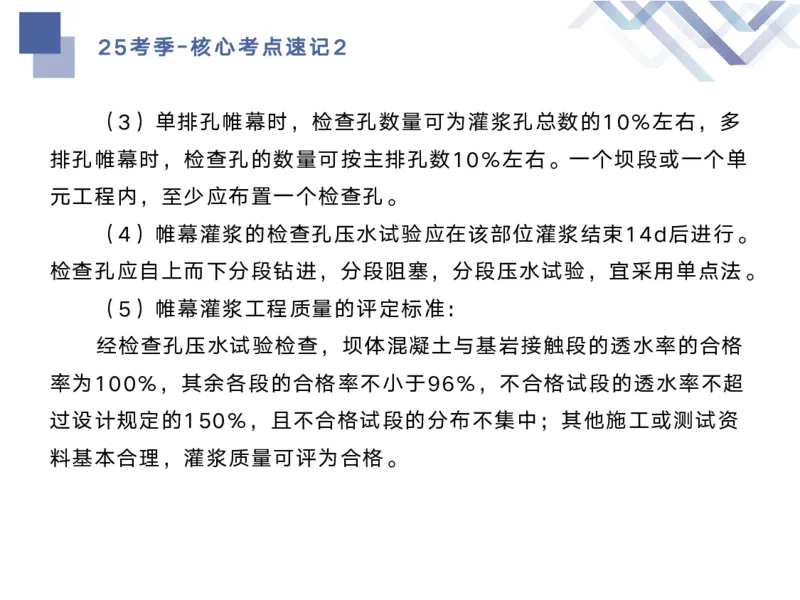

（3）单排孔帷幕时，检查孔数量可为灌浆孔总数的10%左右，多
排孔帷幕时，检查孔的数量可按主排孔数10%左右。一个坝段或一个单
元工程内，至少应布置一个检查孔。
（4）帷幕灌浆的检查孔压水试验应在该部位灌浆结束14d后进行。
检查孔应自上而下分段钻进，分段阻塞，分段压水试验，宜采用单点法。
（5）帷幕灌浆工程质量的评定标准：
经检查孔压水试验检查，坝体混凝土与基岩接触段的透水率的合格
率为100%，其余各段的合格率不小于96%，不合格试段的透水率不超
过设计规定的150%，且不合格试段的分布不集中；其他施工或测试资
料基本合理，灌浆质量可评为合格。25考季-核心考点速记2

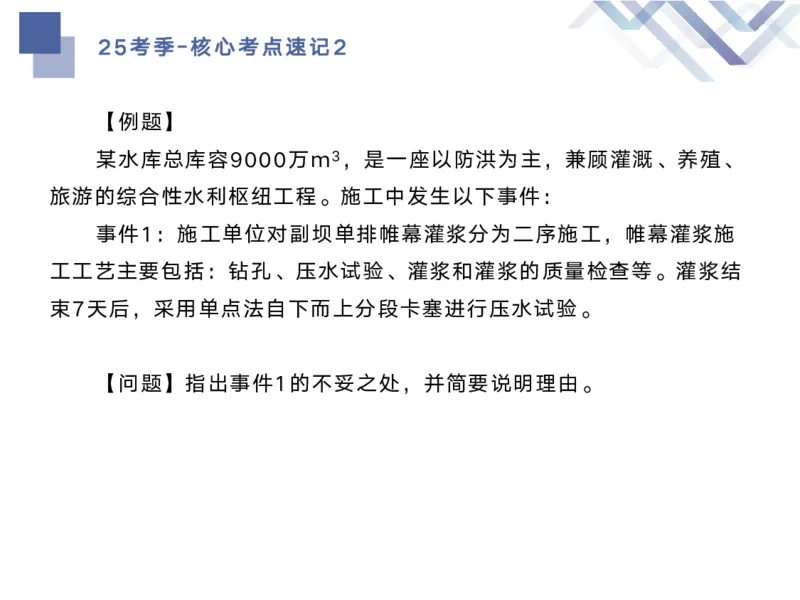

【例题】
某水库总库容9000万m3，是一座以防洪为主，兼顾灌溉、养殖、
旅游的综合性水利枢纽工程。施工中发生以下事件：
事件1：施工单位对副坝单排帷幕灌浆分为二序施工，帷幕灌浆施
工工艺主要包括：钻孔、压水试验、灌浆和灌浆的质量检查等。灌浆结
束7天后，采用单点法自下而上分段卡塞进行压水试验。
【问题】指出事件1的不妥之处，并简要说明理由。25考季-核心考点速记2

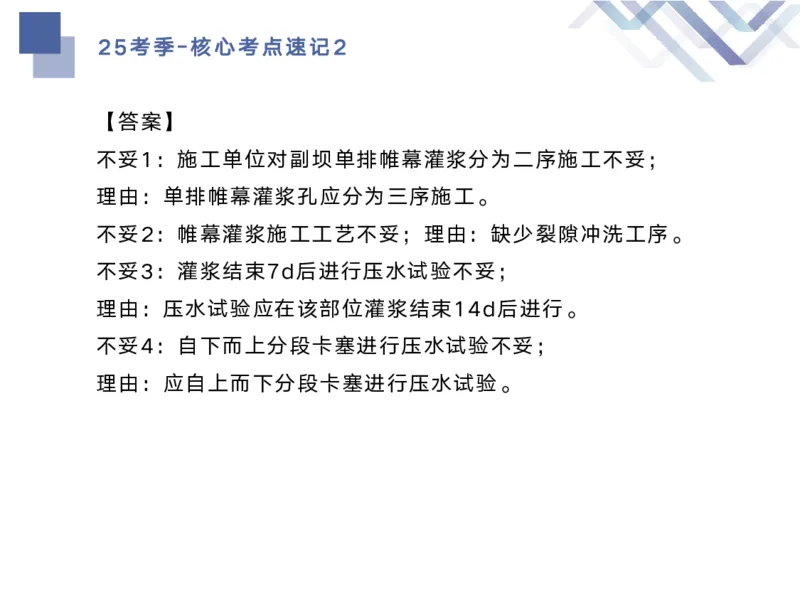

【答案】
不妥1：施工单位对副坝单排帷幕灌浆分为二序施工不妥；
理由：单排帷幕灌浆孔应分为三序施工。
不妥2：帷幕灌浆施工工艺不妥；理由：缺少裂隙冲洗工序。
不妥3：灌浆结束7d后进行压水试验不妥；
理由：压水试验应在该部位灌浆结束14d后进行。
不妥4：自下而上分段卡塞进行压水试验不妥；

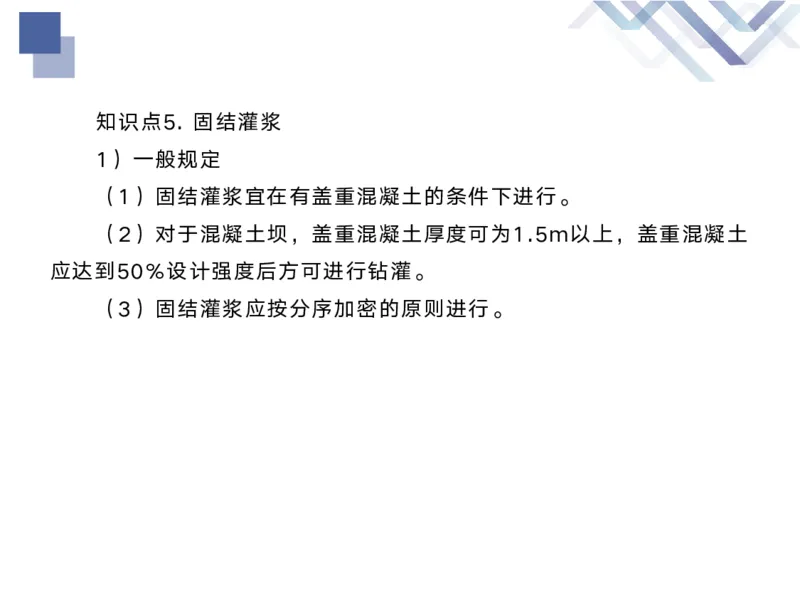

理由：应自上而下分段卡塞进行压水试验。知识点5. 固结灌浆
1）一般规定
（1）固结灌浆宜在有盖重混凝土的条件下进行。
（2）对于混凝土坝，盖重混凝土厚度可为1.5m以上，盖重混凝土
应达到50%设计强度后方可进行钻灌。

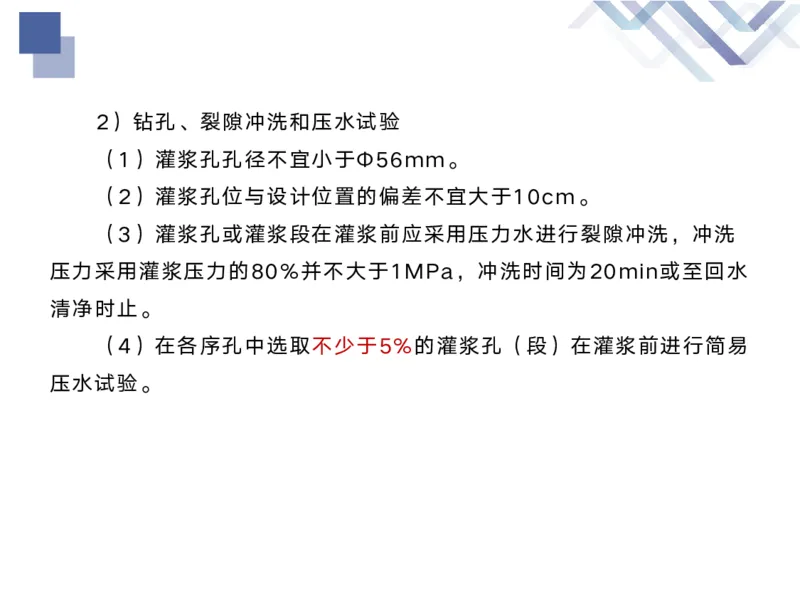

（3）固结灌浆应按分序加密的原则进行。2）钻孔、裂隙冲洗和压水试验
（1）灌浆孔孔径不宜小于Φ56mm。
（2）灌浆孔位与设计位置的偏差不宜大于10cm。
（3）灌浆孔或灌浆段在灌浆前应采用压力水进行裂隙冲洗，冲洗
压力采用灌浆压力的80%并不大于1MPa，冲洗时间为20min或至回水
清净时止。
（4）在各序孔中选取不少于5%的灌浆孔（段）在灌浆前进行简易

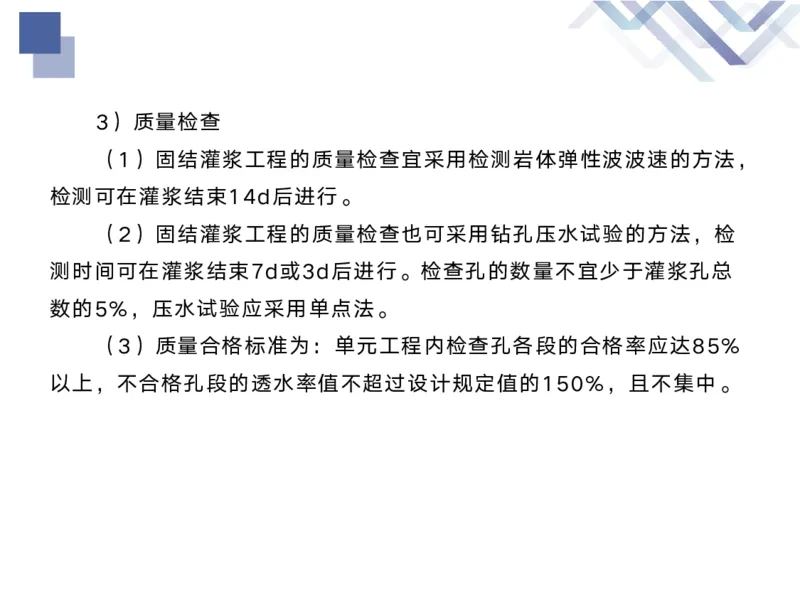

压水试验。3）质量检查
（1）固结灌浆工程的质量检查宜采用检测岩体弹性波波速的方法，
检测可在灌浆结束14d后进行。
（2）固结灌浆工程的质量检查也可采用钻孔压水试验的方法，检
测时间可在灌浆结束7d或3d后进行。检查孔的数量不宜少于灌浆孔总
数的5%，压水试验应采用单点法。
（3）质量合格标准为：单元工程内检查孔各段的合格率应达85%

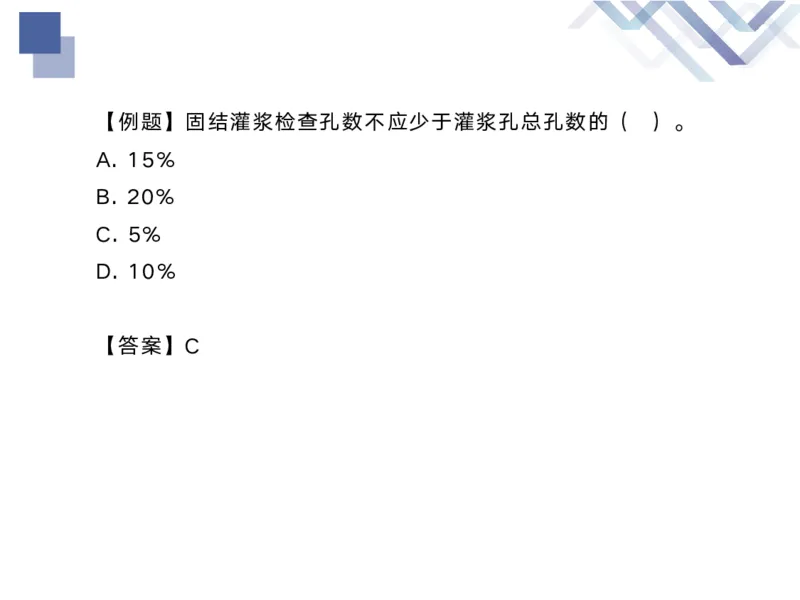

以上，不合格孔段的透水率值不超过设计规定值的150%，且不集中。【例题】固结灌浆检查孔数不应少于灌浆孔总孔数的（ ）。
A. 15%
B. 20%
C. 5%
D. 10%

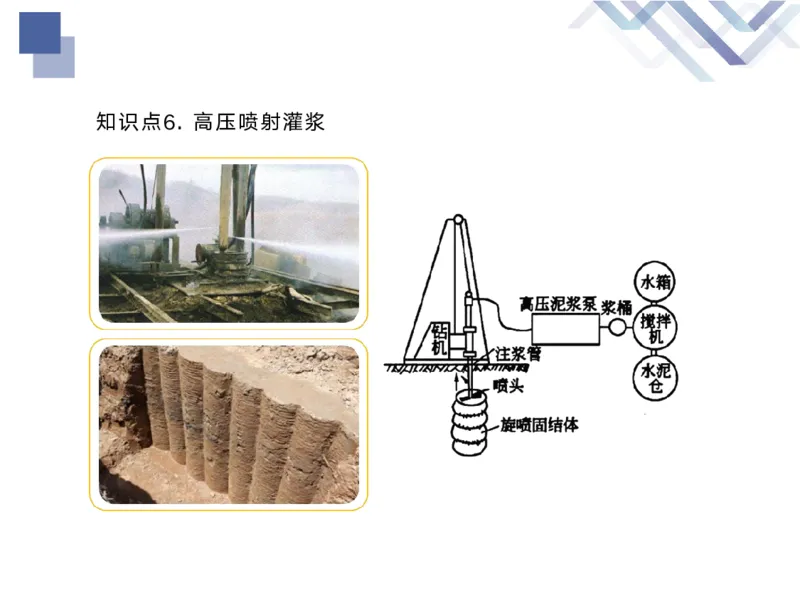

【答案】C知识点6. 高压喷射灌浆1）高压喷射灌浆的适用范围
高压喷射灌浆防渗和加固技术适用于淤泥质土、粉质黏土、粉土、
砂土、砾石、卵（碎）石等松散透水地基或填筑体内的防渗工程。
2）高压喷射灌浆的基本方法
（1）单管法：桩径：0.5～0.9m；
（2）二管法：桩径：0.8～1.5m；
（3）三管法：桩径：1.0～2.0m；

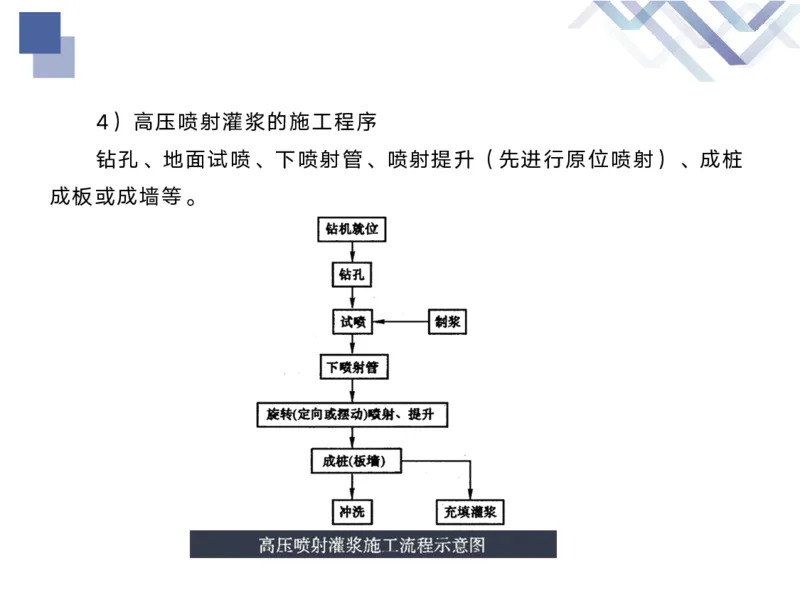

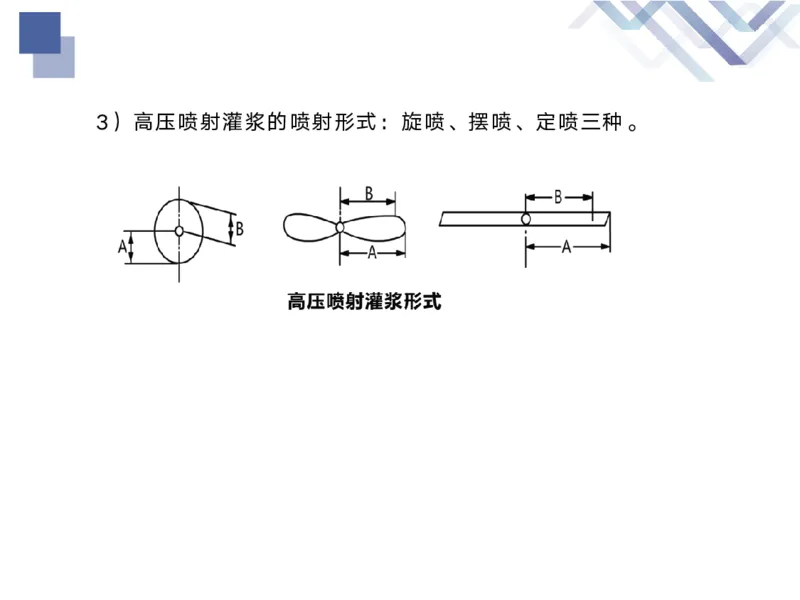

（4）新三管法：该法适用于含较多密实性充填物的大粒径地层。3）高压喷射灌浆的喷射形式：旋喷、摆喷、定喷三种。4）高压喷射灌浆的施工程序

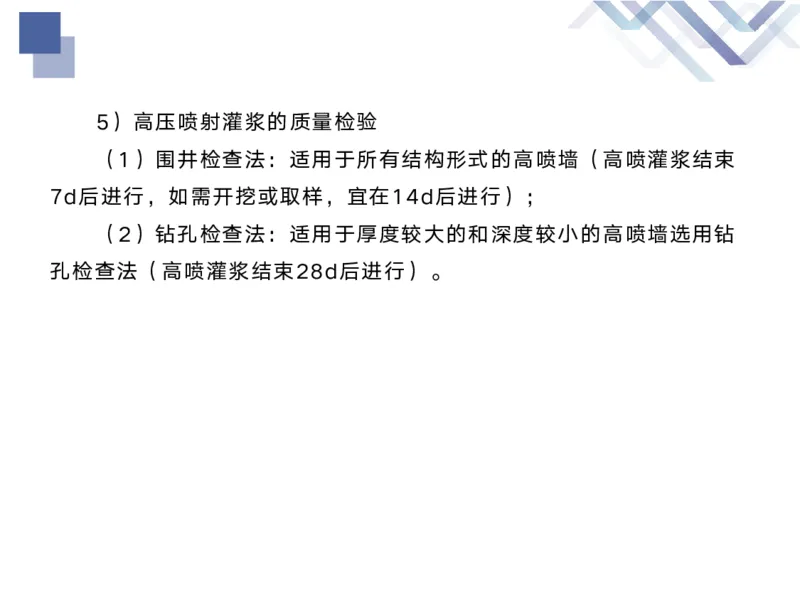

钻孔、地面试喷、下喷射管、喷射提升（先进行原位喷射）、成桩
成板或成墙等。5）高压喷射灌浆的质量检验
（1）围井检查法：适用于所有结构形式的高喷墙（高喷灌浆结束
7d后进行，如需开挖或取样，宜在14d后进行）；
（2）钻孔检查法：适用于厚度较大的和深度较小的高喷墙选用钻

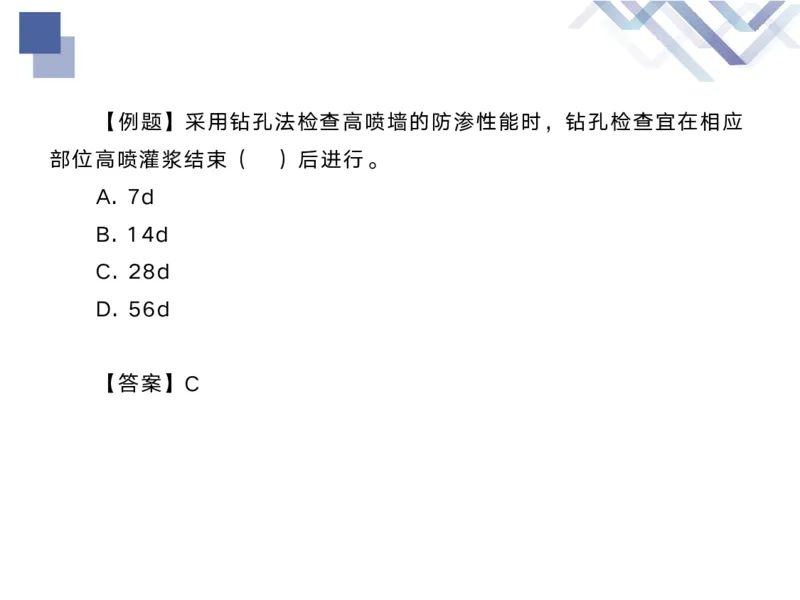

孔检查法（高喷灌浆结束28d后进行）。【例题】采用钻孔法检查高喷墙的防渗性能时，钻孔检查宜在相应
部位高喷灌浆结束（ ）后进行。
A. 7d
B. 14d
C. 28d
D. 56d
【答案】C感谢观看 THANKS
