环球网校一级建造师《水利水电工程管理与实务》新考纲精讲班
本讲义对应视频第14-15讲
第6章水闸、泵站与水电站工程
知识框架
节 主要内容
6.1.1水闸的分类及组成
6.1.2水闸主体结构的施工方法
第6章 6.1水闸施工技术
6.1.3闸门的安装方法
水闸、泵站与
6.1.4启闭机与机电设备的安装方法
水电站工程
6.2.1泵站的布置
6.2泵站与水电站的布置及机组安装 6.2.2水电站的布置
6.2.3水轮发电机组与水泵机组安装
6.1 水闸施工技术

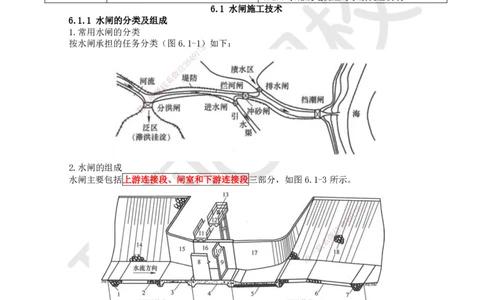

6.1.1 水闸的分类及组成
1.常用水闸的分类
按水闸承担的任务分类（图6.1-1） 如下：
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.水闸的组成

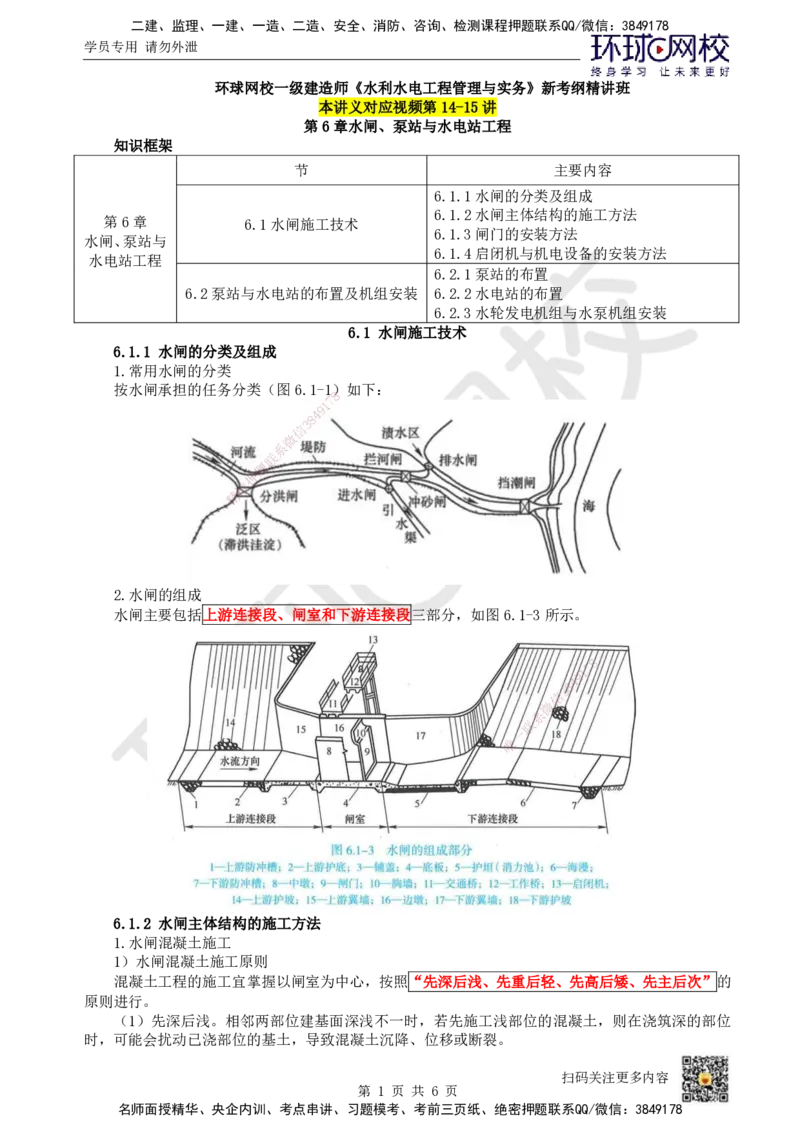

水闸主要包括上游连接段、闸室和下游连接段三部分，如图6.1-3所示。
8
7
1
9
4
8
3
信
微
系
联
一
唯
6.1.2 水闸主体结构的施工方法
1.水闸混凝土施工
1）水闸混凝土施工原则
混凝土工程的施工宜掌握以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次”的
原则进行。
（1）先深后浅。相邻两部位建基面深浅不一时，若先施工浅部位的混凝土，则在浇筑深的部位
时，可能会扰动已浇部位的基土，导致混凝土沉降、位移或断裂。
扫码关注更多内容
第 1 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）先重后轻。是为了给重的部位有预沉时间，使地基达到相对稳定，以减轻对邻接部位混凝
土产生的不良影响。如邻接两岸挡土墙的消力池、铺盖等部位，应尽量推迟到挡土墙施工并回填到一
定高度后再开始浇筑，以减轻边荷载影响而造成的消力池、铺盖混凝土边缘部位开裂。
（3）先高后矮。处于闸室中心的闸底板及其上部的闸墩、胸墙和桥梁，高度较大、层次较多、
工作量较集中，需要的施工时间也较长，在混凝土浇完后，接着还要进行闸门、启闭机安装等工序，
因而必须集中力量优先进行。其他如铺盖、消力池、翼墙等部位的施工，则可穿插其中进行，以利施
工力量的均衡。
（4）先主后次。指先主体部位，后次要部位，既是基于施工安全考虑，亦从节省投资、缩短工
期着眼。但如遇到流砂、渗水特别严重的地基时，为避免地基破坏，节省地基处理费用，可以打破常
规，抓住主要矛盾，先集中力量突击下部工程，以后再进行上部墩、墙和桥梁的施工。
2）施工缝施工
施工缝的处理应符合下列规定：
（1）可采用凿毛、冲毛或刷毛等方法处理、清除表层的水泥浆薄膜和松散软弱层，并冲洗干净，
排除积水。
（2）混凝土强度达到2.5MPa后，方可进行浇筑上层混凝土的准备工作；浇筑前，水平缝应铺厚
10～20mm 的同配合比的水泥砂浆，垂直缝应随浇筑层刷水泥浆或界面剂。【与混凝土坝施工缝处理
比对】 7 8
1
9

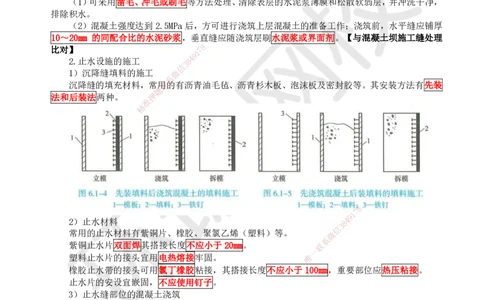

2.止水设施的施工 8 4
3
信
1）沉降缝填料的施工 微
系
沉降缝的填充材料，常用联的有沥青油毛毡、沥青杉木板、泡沫板及密封胶等。其安装方法有先装
题
法和后装法两种。 押
准
精
8
1
7
9
2）止水材料 8 4
信
3
常用的止水材料有紫铜片、橡胶、聚氯乙烯（塑料 ）等。 微
系
紫铜止水片双面焊其搭接长度不应小于20mm。 联
一
塑料止水片的接头宜用电热熔接牢固。 唯
橡胶止水带的接头可用氯丁橡胶粘接，其搭接长度不应小于 100mm，重要部位应热压粘接。
止水片的安设宜嵌固，不应使用钉子。
3）止水缝部位的混凝土浇筑
浇筑止水缝部位混凝土的注意事项包括：
（1）水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。
（2）浇筑混凝土时，不得冲撞止水片，当混凝土将淹没止水片时，应再次清除其表面污垢并注
意防止止水片向下弯折。
（3）振捣器不得触及止水片。
（4）嵌固止水片的模板应适当推迟拆模时间。
6.1.3 闸门的安装方法
1.闸门的安装
闸门应有标志，标志内容包括：制造厂名、产品名称、生产许可证标志及编号、制造日期、闸门
中心位置和总重量。
（1）闸门门叶组成
扫码关注更多内容
第 2 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄

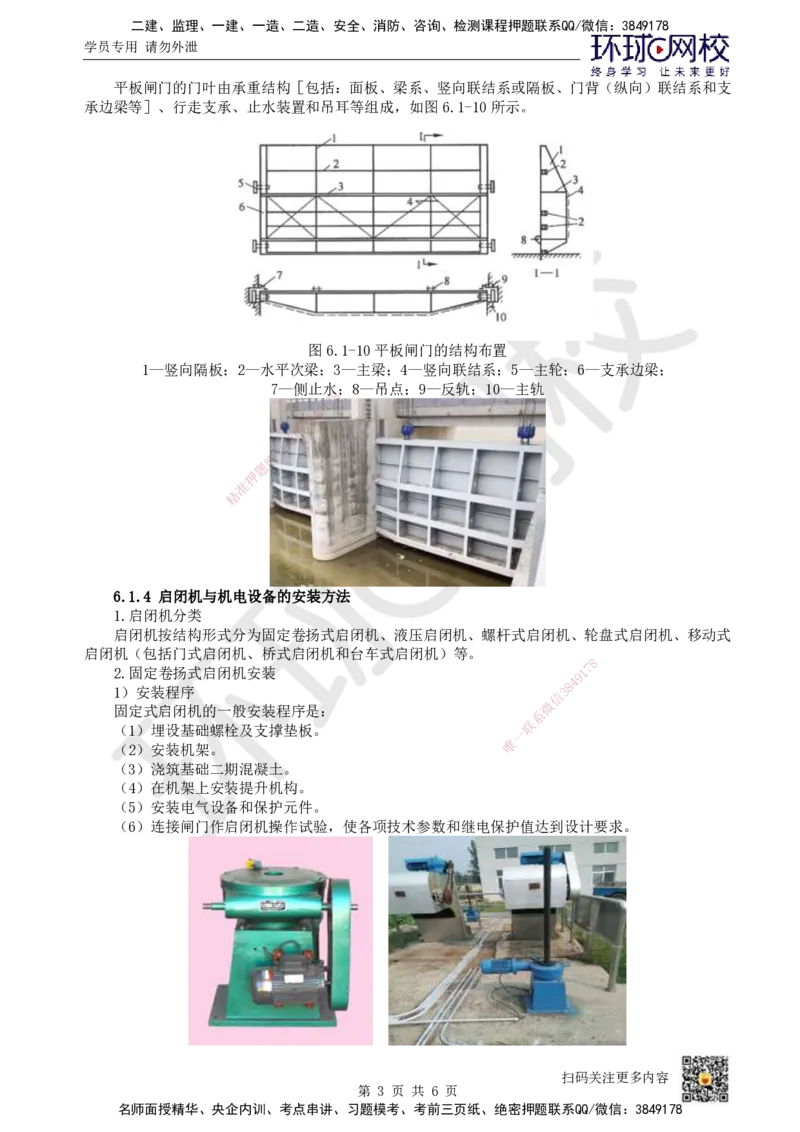

平板闸门的门叶由承重结构［包括：面板、梁系、竖向联结系或隔板、门背（纵向）联结系和支
承边梁等］、行走支承、止水装置和吊耳等组成，如图6.1-10所示。
图6.1-10平板闸门的结构布置
1—竖向隔板；2—水平次梁；3—主梁；4—竖向联结系；5—主轮；6—支承边梁；
7—侧止水 ；8—吊点；9—反轨；10—主轨
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
6.1.4 启闭机与机电设备的安装 方法
1.启闭机分类
启闭机按结构形式分为固定卷扬式启闭 机、液压启闭机、螺杆式启闭机、轮盘式启闭机、移动式
启闭机（包括门式启闭机、桥式启闭机和台车式启闭机）等。
8
2.固定卷扬式启闭机安装 1
7
9
8
4
1）安装程序
信
3
微
固定式启闭机的一般安装程序是：
系
（1）埋设基础螺栓及支撑垫板。
联
一
唯
（2）安装机架。
（3）浇筑基础二期混凝土。
（4）在机架上安装提升机构。
（5）安装电气设备和保护元件。
（6）连接闸门作启闭机操作试验，使各项技术参数和继电保护值达到设计要求。
扫码关注更多内容
第 3 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
3.启闭机试验
空运转试验，启闭机出厂前，在未安装钢丝绳和吊具的组装状态下进行的试验。
空载试验，启闭机在无荷载状态下进行的运行试验和模拟操作。
动载试验，启闭机在 1.1 倍额定荷载状态下进行的运行试验和操作。主要目的是检查起升机构、
运行机构和制动器的工作性能。
静载试验，启闭机在 1.25 倍额定荷载状态下进行的静态试验和操作。主要目的是检验启闭机各
部件和金属结构的承载能力。
6.2 泵站与水电站的布置及机组安装
6.2.1 泵站的布置
1.泵站工程的基本组成
泵站工程主要由主泵房（主体结构）、辅机房、进出水建筑物等组成。
根据扬程不同分为高扬程泵站，总扬程大于 60m 的泵站；中扬程泵站，总扬程 10～60m 的泵站；
低扬程泵站，总扬程低于10m的泵站。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

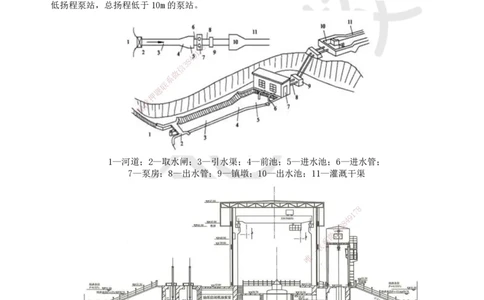

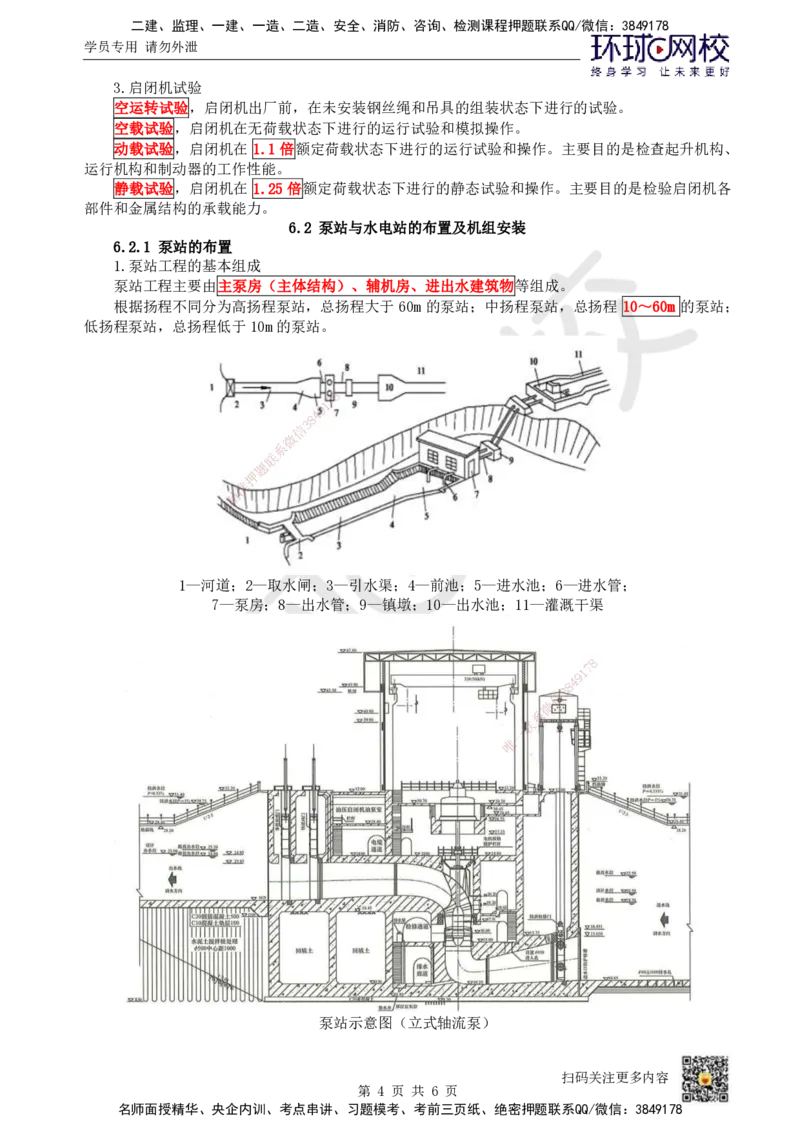

1—河道；2—取水闸；3—引水渠；4—前池；5—进水池；6—进水管；
7—泵房；8—出水 管；9—镇墩；10—出水池；11—灌溉干渠
8
1
7
9
8
4
信
3
微
系
联
一
唯
泵站示意图（立式轴流泵）
扫码关注更多内容
第 4 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
6.2.2 水电站的布置
1.水电站的布置形式
水电站的典型布置形式主要有坝式水电站、河床式水电站及引水式水电站三种。
2.主厂房结构
1）厂房上部结构，指厂房屋顶、侧墙、排架、楼板等位于主机间地板以上部分的结构物。
2）厂房下部结构，指蜗壳、尾水管、发电机墩、厂房四周挡水挡土墙等位于主机间地板以下部
分的结构物。
6.2.3 水轮发电机组与水泵机组安装
1.水轮机的类型
1）水轮机的分类 7 8
1
9
4
8
3
信
微
系
联
题
押
准
精
2）水轮机的型号
水轮机的型号由三部分组成，每 一部分用短横线“-”隔开，各部分符号的表示方法如图6.2-2所示。
8
1
7
9
8
4
信
3
微
系
联
一
唯
如：HL220-LJ-500，表示转轮型号为220的混流式水轮机，立轴，金属蜗壳，转轮直径为500cm。
2.水泵机组的选型
水泵机组包括水泵、动力机和传动设备。它是泵站工程的主要设备，又称为主机组。
1）水泵类型
水泵品种系列繁多，按工作原理分主要有叶片泵、容积泵和其他类型泵。
泵站工程中最常用的水泵类型是叶片泵，属这一类的有离心泵、轴流泵及混流泵等。水泵按泵轴
安装形式分为立式、卧式和斜式；按电机是否能在水下运行分为常规泵机组和潜水电泵机组等。
2）水泵选型
水泵选型主要是确定水泵的类型、型号和台数等。
3.水轮发电机组的安装
水轮发电机组的安装包括：水轮机安装、调速系统安装与调试、发电机安装、 管道及附件安装、
蝴蝶阀及球阀安装。（3）安装施工现场应符合下列要求：
③安装场地的温度一般不低于 5℃，空气相对湿度不高于85%；
扫码关注更多内容
第 5 页 共 6 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
⑥设备基础混凝土强度应达到设计值的 70%以上。
（9）浇筑混凝土前，蜗壳表面应将角铁、压板等清除干净。焊疤应磨平，伤及母材都应补焊后
磨平，并作磁粉探伤检查。蜗壳安装、焊接及混凝土浇筑时，应有防止座环变形的措施。混凝土浇筑
上升速度不超过 300m/h，每层浇筑高度一般为 1m～2m，浇筑应对称分层分块。液态混凝土的高度一
般控制在 0.6m 左右。在浇筑过程中应监测座环变形，并按实际情况随时调整混凝土浇筑顺序。
4．水泵机组的安装
（1）水泵机组安装包括主机组、辅助设备、电气设备和进出水管道安装。
（7）油槽等开敞式容器安装前应进行煤油渗漏试验，时间至少 4小时，无渗漏现象。
（11）安装施工现场应符合下列要求：8
7
1
9
⑥设备基础混凝土强度应达到设计值4得 70%以上。
8
3
信
【本章知识汇总及对应练习微】
系
联节 主要内容
题
押
准 6.1.1水闸的分类及组成
第6章 精
6.1.2水闸主体结构的施工方法
水闸、泵 6.1水闸施工 技术
6.1.3闸门的安装方法
站与水
6.1.4启闭机与机电设备的安装方法
电站工
6.2.1泵站的布置
程
6.2泵站与水电站的布置 及机组安装 6.2.2水电站的布置
6.2.3水轮发电机组与水泵机组安装
【例题·单选】型号为QL2x80D的启 闭机属于（ ）。
A.螺杆式启闭机
B.液压式启闭机 8
1
7
C.卷扬式启闭机
8
4 9
D.移动式启闭机 信
3
微
【答案】A 系
联
【解析】型号中的L标识螺杆式启闭机。如果是P标识 卷扬式
唯
一启闭机，PPY标识液压式启闭机。
【例题·单选】水轮机型号为HL220-LJ-500，其中“500 ” 的 含义是（ ）。
A.转轮型号为500
B.转轮直径为500cm
C.比转速为500r/min
D.应用水头500m以内
【答案】B
【解析】HL220-LJ-500，表示转轮型号为220的混流式水轮机，立轴，金属蜗壳，转轮直径为500cm。
【例题·多选】启闭机试验包括（ ）试验。
A.空运转
B.空载
C.动载
D.静载
E.超载
【答案】ABCD
【解析】启闭机试验包括：空运转试验，空载试验，动载试验，静载试验。
扫码关注更多内容
第 6 页 共 6 页
