2025环球网校一级建造师《通信与广电工程管理与实务》精讲班
第16讲
第1篇通信与广电工程技术
2.5.2架空线路工程施工技术
1.立杆

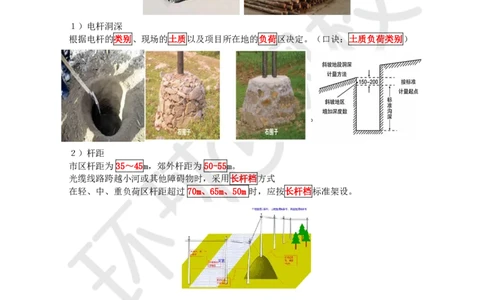

１）电杆洞深
根据电杆的类别、现场的土质以及项目所在地的负荷区决定。（口诀：土质负荷类别）
２）杆距
市区杆距为 35～45m，郊外杆距为 50-55m。
光缆线路跨越小河或其他障碍物时，采用长杆档方式
在轻、中、重负荷区杆距超过 70m、65m、50m 时，应按长杆档标准架设。
３）立电杆的基本要求
（1）直线线路的电杆位置应在线路路由中心线上。电杆中心与路由中心线的左右偏差不应大于
50mm；除终端杆外，杆身应上下垂直，杆面不得错位。
（2）角杆根部应在线路转角点沿线路夹角平分线内移，水泥电杆的内移值为 100～150mm，木杆
内移值为 200～300mm，角杆梢位于两侧直线杆路杆梢连线的交叉点上。
（3）终端杆的杆梢应向拉线侧倾斜100～120mm。
扫码关注更多内容
第 1 页 共 8 页学员专用 请勿外泄

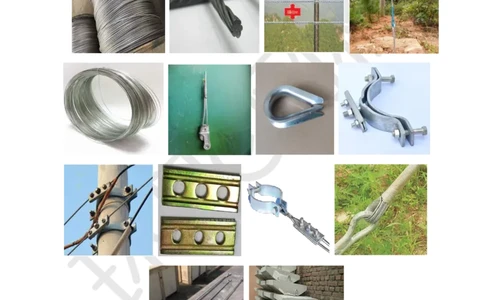

2.拉线
（1）拉线程式由杆路的负载、线路负荷、角深的大小（2024-18）、拉线的距高比等因素决定。
（口诀：角深比负负）
扫码关注更多内容
第 2 页 共 8 页学员专用 请勿外泄
（2）拉线的种类（2021.27）
按照作用分角杆拉线、终端拉线、双方拉线（抗风拉线）、三方拉线、四方拉线（防凌拉线）、
泄力拉线（口诀：234角终泄）

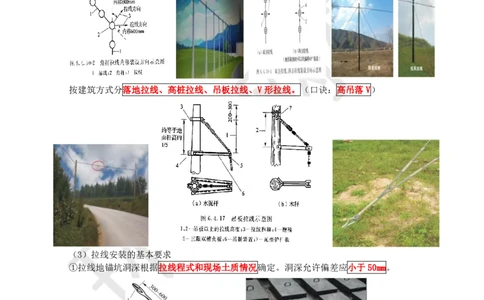

按建筑方式分落地拉线、高桩拉线、吊板拉线、V形拉线。（口诀：高吊落V）
（3）拉线安装的基本要求
①拉线地锚坑洞深根据拉线程式和现场土质情况确定。洞深允许偏差应小于50mm。
扫码关注更多内容
第 3 页 共 8 页学员专用 请勿外泄

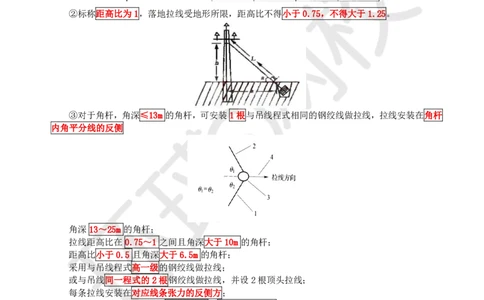

②标称距高比为1，落地拉线受地形所限，距高比不得小于0.75，不得大于1.25。
③对于角杆，角深≤13m 的角杆，可安装 1根与吊线程式相同的钢绞线做拉线，拉线安装在角杆
内角平分线的反侧
角深 13～25m 的角杆；
拉线距高比在 0.75～1 之间且角深大于10m 的角杆；
距高比小于0.5 且角深大于6.5m 的角杆；
采用与吊线程式高一级的钢绞线做拉线；
或与吊线同一程式的2根钢绞线做拉线，并设2根顶头拉线；
每条拉线安装在对应线条张力的反侧方；
2条拉线的出土点应相互内移600mm；（2021.三.1）
角深大于25m的角杆设2根顶头拉线，可分成 2个角深大致相等且转变方向相同的双角杆。
扫码关注更多内容
第 4 页 共 8 页学员专用 请勿外泄
④顶头拉线应装在终端杆上，其程式应比吊线等级高一级的钢绞线，安装位置应在杆路直线受力
方向的反侧
当直线杆路较长或杆上负荷较大时，终端杆前一档可安装 1条7/3.0 钢绞线的顺直拉线。
序号 类型 做法
安装1根与吊线程式相同的钢绞线做拉线，安
1 角深≤13m的角杆
装在角杆内角平分线的反侧
角深13～25m的角杆 1.采用与吊线程式高一级的钢绞线做拉线
2 距高比在0.75～1之间且角深大于10m的角杆 2.与吊线同一程式的2根钢绞线做顶头拉线，2
距高比小于0.5且角深大于6.5m的角杆 条拉线的的出土点应相互内移600mm
1.设2根顶头拉线（比吊线高一级），2条拉
线的出土点应相互内移600mm。
3 角深大于25m的角杆
2.也可分成2个角深大致相等且转变方向相同
的双角杆（具体参照≤13、13～25m）
4 终端拉线 采用比吊线程式高一级的钢绞线
当直线杆路较长或杆上负荷较大时，终端杆前
5 可安装1条7/3.0钢绞线的顺线拉线
一档
6 双方拉线（防风拉线） 程式与杆路上吊线程式中最大的一种
垂直于杆路的拉线程式与杆路上吊线程式中最
7 四方拉线（防凌拉线）
大的一种相同；顺线的为7/3.0
双方加顺线；
8 三方拉线（跨越杆）
1）如果跨越小河或障碍物上；顺线采用7/3.0；
双方采用7/2.2
9 长杆档 设顶头拉线比吊线高一级
⑤一般地锚出土长度为 300～600mm，允许偏差 50～100mm，拉线地锚的实际出土点与规定出土点
偏移≤50mm；拉线地锚应埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直。（2018.18）
扫码关注更多内容
第 5 页 共 8 页学员专用 请勿外泄
⑥靠近电力设施及热闹市区的拉线，应加装绝缘子；人行道上易被行人触碰的拉线应设置拉线标
识，在距离地面高 2.0m以下的拉线部位应用绝缘材料保护。
3.避雷线及地线
在与10kV以上高压输电线交越处，电杆应安装放电间隙式避雷线，两侧木杆上的避雷线安装应
断开 50mm 间隙。避雷线的地下延伸部分应埋在离地面 700mm 以下。（2019.16）
4.架设吊线
（1）架空吊线按先上后下、先难后易的原则确定吊线的方位，一条吊线必须在杆路的同一侧，
不能左右跳。
吊线距电杆顶的距离一般情况下应≥500mm；原则上架设第一条吊线时，吊线宜设在杆路的人行
道（或有建筑物）侧。
同一杆路架设两层吊线时，同侧两层吊线间距应为400mm，两侧上下交替安装时，两侧的层间垂
直距离应为200mm。
（3）吊线在电杆上的坡度变更大于杆距的5%且小于10%时，应加装仰角辅助装置或俯角辅助装置。
扫码关注更多内容
第 6 页 共 8 页学员专用 请勿外泄
（4）吊线原始垂度
在20°C以下安装时，允许偏差不大于标准垂度的 10%；
在20°C以上安装时，允许偏差不大于标准垂度的 5%。
（5）吊线在终端杆及角深大于25m的角杆上，应做终结;
同层两条吊线在一根电杆上的两侧，在终端杆做成合手终结。
相邻杆档电缆吊线负荷不等或在负荷较大的线路终端杆前一根电杆应按设计要求做泄力杆。
5.架空光（电）缆敷设
（1）应根据光缆外径选用挂钩程式。挂钩的搭扣方向应一致，托板不得脱落
（2）光缆挂钩的间距为 500mm，允许偏差±30mm；光缆在电杆两侧的第一只挂钩应各距电杆 250mm，
允许偏差±20mm。
（4）光缆在电杆上应做弯曲处理，伸缩弯在电杆的两侧的挂钩间下垂 200mm。（2019.14）
6.架空光（电）缆的保护
光（电）缆线路进入交接设备时，可与交接设备共用一条地线。
在雷害严重地带敷设架空光缆时，应装设架空地线。架空吊线与用户引入被复线外的输电线交越
时，一般应从电力线的下方通过，与电力线交越部分的架空吊线应加套绝缘保护管。
扫码关注更多内容
第 7 页 共 8 页学员专用 请勿外泄
7.敷设墙壁光（电）缆
墙壁光（电）缆离地面高度应不小于3m,跨越街坊、院内通路等应采用钢绞线吊挂；
墙壁上支撑物的间距应为 8～10m,终端固定物与第一只中间支撑物之间的距离应不大于5m。
终端固定物距墙角应不小于250mm。
卡钩间距应为 500mm,转弯两侧的卡钩距离应为 150～250mm,两侧距离相等。
