P8~87 2.4.2 现浇预应力（钢筋）混凝土连续梁施工技术
2024年一建市政在现浇梁板中只涉及到一道单选题
1. 支（模）架法
1）支架法现浇预应力混凝土连续梁
施工工艺流程：施工准备→地基处理→支架搭设→模板系统安装→支架加载预压→钢
筋、预应力筋及孔道安装→内模安装→混凝土浇筑→混凝土养护→预应力张拉→预应力孔
道压浆→落架→拆除支架、模板→清理现场。

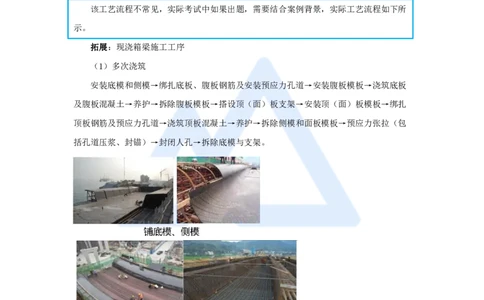

该工艺流程不常见，实际考试中如果出题，需要结合案例背景，实际工艺流程如下所
示。
拓展：现浇箱梁施工工序
（1）多次浇筑
安装底模和侧模→绑扎底板、腹板钢筋及安装预应力孔道→安装腹板模板→浇筑底板
及腹板混凝土→养护→拆除腹板模板→搭设顶（面）板支架→安装顶（面）板模板→绑扎
顶板钢筋及预应力孔道→浇筑顶板混凝土→养护→拆除侧模和面板模板→预应力张拉（包
括孔道压浆、封锚）→封闭人孔→拆除底模与支架。
底板和腹板预应力孔道
1
www.haixue.com嗨学网 | 职业价值点亮者

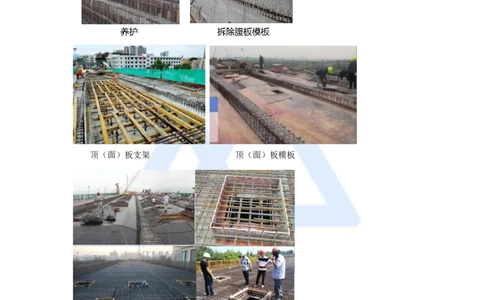

顶（面）板支架 顶（面）板模板
顶（面）板钢筋及预应力 预留人孔
2
www.haixue.com嗨学网 | 职业价值点亮者

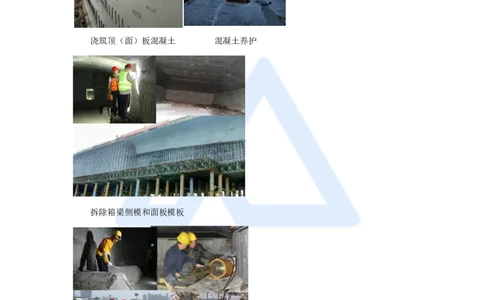

浇筑顶（面）板混凝土 混凝土养护
拆除箱梁侧模和面板模板
预应力张拉
3
www.haixue.com嗨学网 | 职业价值点亮者
封闭人孔

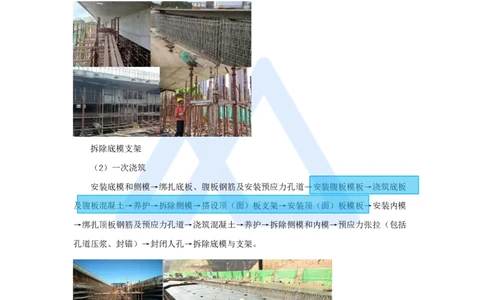

拆除底模支架
（2）一次浇筑
安装底模和侧模→绑扎底板、腹板钢筋及安装预应力孔道→安装腹板模板→浇筑底板
及腹板混凝土→养护→拆除侧模→搭设顶（面）板支架→安装顶（面）板模板→安装内模
→绑扎顶板钢筋及预应力孔道→浇筑混凝土→养护→拆除侧模和内模→预应力张拉（包括
孔道压浆、封锚）→封闭人孔→拆除底模与支架。
安装内模
4
www.haixue.com嗨学网 | 职业价值点亮者
顶（面）板钢筋及预应力 预留人孔
一次性浇筑混凝土（同预制箱梁）
（1）支架的地基承载力应符合要求，必要时，应采取加强处理或其他措施。地基处理
后，应做地基承载力试验，若沉降量超标，则对地基重新处理，直到满足要求为止。
（3）各种支架和模板安装后，宜采取措施消除拼装间隙和地基沉降等非弹性变形。—
—预压
（4）安装支架时，应根据梁体和支架的弹性、非弹性变形，设置预拱度。
（5）支架基础周围应有良好的排水措施，不得被水浸泡。
（6）浇筑混凝土时应采取措施，避免支架产生不均匀沉降。——对称浇筑
（7）支架施工前，应编制专项施工方案，内容包括支架平、立、剖面图，支架细部结
构详图、支架基础详图，并对支架的整体稳定性、支架的刚度、构件的强度和变形进行验
算，按规定做好评审、审批工作。
2）移动模架上浇筑预应力混凝土连续梁
施工工艺流程：施工准备→移动模架拼装→施工放样、预拱度设置→安装底腹板钢
筋、预应力筋→安装内模、端头模→绑扎顶板钢筋、接口预埋→混凝土浇筑→混凝土养护
至60%强度→脱内模→混凝土养护至80%强度→初张拉→脱底模、模架下落→混凝土养护至
100%强度→终张拉、灌浆、封锚→梁端现浇、养护→清理现场。
5
www.haixue.com嗨学网 | 职业价值点亮者
2）移动模架上浇筑预应力混凝土连续梁
（1）模架长度必须满足施工要求。
（2）模架应利用专用设备组装，在施工时能确保质量和安全。
（3）浇筑分段工作缝，必须设在弯矩零点附近。
（4）箱梁内、外模板在滑动就位时，模板平面尺寸、高程、预拱度的误差必须控制在
容许范围内。
（5）混凝土内预应力筋管道、钢筋、预埋件设置应符合规范规定和设计要求。
（7）6级（含）以上大风，禁止移动模架系统。
2. 悬臂浇筑法
6
www.haixue.com嗨学网 | 职业价值点亮者
连续梁悬臂浇筑流程：
施工准备→0号块支架搭设、预压→0号块混凝土浇筑→0号块预应力钢束张拉→墩梁
临时固结→组拼挂篮→挂篮预压→对称悬臂浇筑1号块→1号块预应力钢束张拉→挂篮前
移就位→悬臂浇筑2号块→2号块预应力钢束张拉→挂篮前移就位→下一块段施工→边跨
现浇段混凝土浇筑→边跨合龙→解除墩梁临时固结→中跨合龙。
悬臂浇筑的主要设备是一对能行走的挂篮。挂篮在已经张拉锚固并与墩身连成整体的
梁段上移动。绑扎钢筋、立模、浇筑混凝土、施加预应力都在其上进行。完成本段施工
后，挂篮对称向前各移动一节段，进行下一梁段施工，循序渐进，直至悬臂梁段浇筑完
成。
挂篮由主桁承重系统、底篮系统、模板系统、锚固系统、悬吊系统、行走系统、控制
系统、工作平台和安全系统组成。
墩顶0号段
墩顶0号段施工
墩顶0号段施工（浇筑、张拉）
7
www.haixue.com嗨学网 | 职业价值点亮者
墩顶0号段施工
墩顶0号段施工（预压、对称浇筑1号段）
1）挂篮设计与组装要求
（1）挂篮结构主要设计参数应符合下列要求：
① 挂篮质量与梁段混凝土的质量比值控制在0.3～0.5，特殊情况下不得超过0.7。
② 允许最大变形（包括吊带变形的总和）为20mm。
③ 施工、行走时的抗倾覆安全系数不得小于2。
④ 自锚固系统的安全系数不得小于2。
⑤ 斜拉水平限位系统和上水平限位安全系数不得小于2。
（3）挂篮组装后，应全面检查安装质量，并应按设计荷载做载重试验，以消除非弹性
变形。获得分级荷载下的弹性变形数据，为箱梁悬浇施工线形控制提供依据。
2）浇筑段落
悬浇梁体一般应分四大部分浇筑：
8
www.haixue.com嗨学网 | 职业价值点亮者
（1）墩顶梁段（0号块）。
（2）墩顶梁段（0号块）两侧对称悬浇梁段。
（3）边孔支架现浇梁段。
（4）主梁跨中合龙段。
3）悬浇顺序及要求
（1）顺序
① 在墩顶托架或膺架上浇筑0号段并实施墩梁临时固结。
② 在0号块段上安装悬臂挂篮，向两侧依次对称分段浇筑主梁至合龙前段。
③ 在支架上浇筑边跨主梁合龙段。
④ 最后浇筑中跨合龙段形成连续梁体系。
【模拟题】
采用悬臂浇筑法施工多跨预应力混凝土连续梁时，正确的浇筑顺序是（ ）。
A. 0号块、主梁节段、边跨合龙段、中跨合龙段
B. 0号块、主梁节段、中跨合龙段、边跨合龙段
C. 主梁节段、0号块、边跨合龙段、中跨合龙段
D. 主梁节段、0号块、中跨合龙段、边跨合龙段
【答案】A
悬臂浇筑对称施工
悬臂浇筑边跨支架施工
9
www.haixue.com嗨学网 | 职业价值点亮者
悬臂浇筑边跨合龙
支架法合龙和挂篮法合龙
中跨合龙
先中跨后边跨
4）张拉及合龙技术要求
（2）预应力混凝土连续梁合龙顺序一般是先边跨、后次跨、最后中跨。
（3）连续梁（T构）的合龙、体系转换和支座反力调整应符合下列要求：
10
www.haixue.com嗨学网 | 职业价值点亮者
① 合龙段的长度宜为2m。
② 合龙前应观测气温变化与梁端高程及悬臂端间距的关系。
③ 合龙前应按设计要求，将两悬臂端合龙口予以临时连接，并将合龙跨一侧墩的临时
锚固放松或改成活动支座。
临时锚固放松
④ 合龙前，在两端悬臂预加压重，并于浇筑混凝土过程中逐步撤除，以使悬臂端挠度
保持稳定。
【2022年一建案例考点】
⑤ 合龙宜在一天中气温最低时进行。
⑥ 合龙段的混凝土强度等级宜提高一级，以尽早施加预应力。宜采用微膨胀混凝土或
纤维混凝土，增加混凝土的抗裂性。
⑦ 连续梁的梁跨体系转换，应在合龙段及全部纵向连续预应力筋张拉、压浆完成，并
解除各墩临时固结后进行。
11
www.haixue.com嗨学网 | 职业价值点亮者
⑧ 梁跨体系转换时，支座反力的调整应以高程控制为主，反力作为校核。
⑨ 梁墩临时锚固的放松，应均衡对称进行，逐渐均匀释放。在放松过程中，应注意各
梁段的高程变化。
【模拟题】
关于混凝土连续梁合龙的说法，错误的是（ ）。
A. 合龙顺序一般是先边跨，后次跨，再中跨
B. 合龙段长度宜为2m
C. 合龙宜在一天中气温最高时进行
D. 合龙段的混凝土强度宜提高一级
【答案】C
5）高程控制要求 ★ 多选题考点
预应力混凝土连续梁，悬臂浇筑段前端底板和桥面标高的确定是连续梁施工的关键问
题之一，确定悬臂浇筑段前端标高时应考虑：
（1）挂篮前端的垂直变形值。
（2）预拱度设置。
（3）施工中已浇段的实际标高。
（4）温度影响。
因此，施工过程中的监测项目为前三项；必要时结构物的变形值、应力也应进行监
测，保证结构的强度和稳定。
【模拟题】
预应力混凝土连续梁的悬臂浇筑前端底板和桥面高程的确定，是连续梁施工的关键问
题之一，确定悬臂浇筑段前端高程时应考虑（ ）。
A. 挂篮前端的垂直变形 B. 预拱度值
C. 施工人员的影响 D. 温度的影响
12
www.haixue.com嗨学网 | 职业价值点亮者
E. 施工中已浇筑段的实际高度
【答案】ABDE
【2022年一建案例五】
背景资料：某公司承建一座城市桥梁工程，双向六车道，桥面宽度36.5m。主桥设计
为T形刚构，跨径组合为50m＋100m＋50m；上部结构采用C50预应力混凝土现浇箱梁；下
部结构采用实体式钢筋混凝土墩台，基础采用Φ200cm钢筋混凝土钻孔灌注桩。桥梁立面
构造如下图所示。
项目部编制的施工组织设计有如下内容：
（1）上部结构采用搭设满堂式钢支架施工方案。
（2）将上部结构箱梁划分成①、②、③、④、⑤等五种类型节段，⑤节段为合龙段，
长度2m；确定了施工顺序。上部结构箱梁节段划分如下图所示。
桥梁立面构造及上部结构箱梁节段划分示意图
（标高单位：m；尺寸单位：cm）
施工过程中发生如下事件：
事件二：施工过程中，受主河道水深的影响及通航需求，项目部取消了原施工组织设
计中上部结构箱梁②、④、⑤节段的满堂式钢支架施工方案，重新变更了施工方案，并重
新组织召开专项施工方案专家论证会。
事件三：施工期间，河道通航不中断。箱梁施工时，为防止高空作业对桥下通航的影
响，项目部按照施工安全管理相关规定，在高空作业平台上采取了安全防护措施。
事件四：合龙段施工前，项目部在箱梁④节段的悬臂端预加压重，并在浇筑混凝土过
13
www.haixue.com嗨学网 | 职业价值点亮者
程中逐步撤除。
【问题】
2. 事件二中，写出施工方案变更后的上部结构箱梁的施工顺序。（用图中的编号
“①～⑤”及“→”表示）
3. 事件二中，指出施工方案变更后上部结构箱梁适宜的施工方法。
6. 指出事件四中预加压重的作用。
【问题】
2. 事件二中，写出施工方案变更后的上部结构箱梁的施工顺序。（用图中的编号
“①～⑤”及“→”表示）
【参考答案】
变更后的上部结构施工顺序：③→②→①→④→⑤
3. 事件二中，指出施工方案变更后上部结构箱梁适宜的施工方法。
【参考答案】
悬臂浇筑法（或挂篮法）。
6. 指出事件四中预加压重的作用。
【参考答案】
（1）保持悬臂端挠度稳定。
（2）控制合龙段设计标高（高程），确保高差不超标。
小结：
本节课程介绍的是桥梁上部结构施工中的现浇预应力混凝土连续梁，包括支架法、悬
臂浇筑法和移动模架法三种工艺，支架法考核内容有专门课程介绍，移动模架法施工市政
几乎不进行考核，悬臂浇筑法案例考核更多的是教材内的知识点。本次课程还有一个重点
内容：现浇箱梁施工，不管是满堂支架法、悬臂浇筑法亦或是移动模架法施工，其实最终
考核的现浇梁均为箱梁，所以后期这里是考试超纲的重点内容。
