证儿八经建造师
一级建造师
机电工程管理与实务
基础精学
主讲老师：朱旭阳
考点：输配电线路施工技术 ★★★
二、电缆线路施工技术

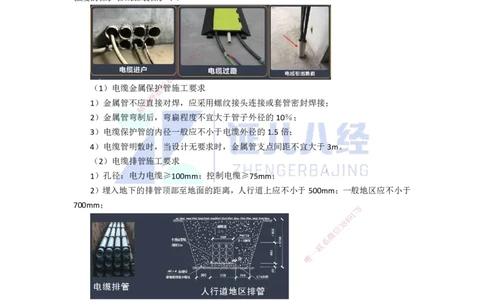

1.电缆保护管施工要求【新增】
在电缆进入建筑物、隧道、穿过楼板及墙壁处，从地面引至电杆、设备、墙外表面或行
人容易接近处，距地面高度2m以下的一段，其他可能受到机械损伤的地方，应有一定机械
强度的保护管或加装保护罩。
8
7
1
9
4
8
3
信
微
系
联
（1）电缆金属保题护管施工要求
押
1）金属管不应准直接对焊，应采用螺纹接头连接或套管密封焊接；
精
2）金属管弯制后，弯扁程度不宜大于管子外径的10％；
3）电缆保护管的内径一般应不小于电缆外径的1.5倍；
4）电缆管明敷时，当设计无要求时，金属管支点间距不宜大于3m。
（2）电缆排管施工要求
1）孔径：电力电缆≥100mm；控制电缆≥75mm；
2）埋入地下的排管顶部至地面的距离，人行道上应不小于500mm；一般地区应不小于
700mm；
8
7
1
9
4
8
3
信
微
系
联
一
唯
3）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；
4）排管通向井坑应有不小于0.1％的坡度，以便管内的水流入井坑内。
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2.电缆支架施工要求【新增】
1）水平安装的电缆支架，各支架的同层横档应在同一水平面上，偏差不应大于5mm；
2）电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度；
3）电缆桥架在每个支吊架上的固定应牢固，连接板的螺栓应紧固，螺母应位于电缆桥
架的外侧；
4）金属电缆支架、桥架及竖井全长均必须可靠接地。
3.电缆敷设前的检查
1）按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头；

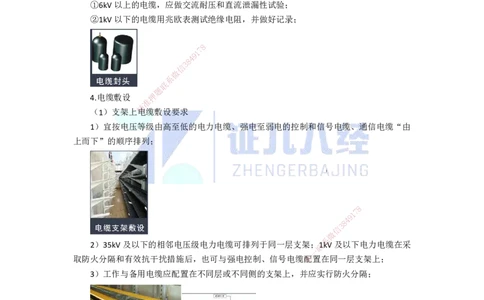

2）电缆封端应严密，并根据要求做绝缘试验。
①6kV以上的电缆，应做交流耐压和直流泄漏性试验；
②1kV以下的电缆用兆欧表测试绝缘电阻，并做好记录；
8
7
1
9
4
8
3
信
微
系
联
题
4.电缆敷设 押
准
精
（1）支架上电缆敷设要求
1）宜按电压等级 由高至低的电力电缆、强电至弱电的控制和信号电缆、通信电缆“由
上而下”的顺序排列；
8
1
7
9
8
4
信
3
微
系
2）35kV及以下的相邻电压级电力电缆可排列于同 一层支架；联1kV及以下电力电缆在采
一
取防火分隔和有效抗干扰措施后，也可与强电控制、信号 电缆唯配置在同一层支架上；
3）工作与备用电缆应配置在不同层或不同侧的支架上，并应实行防火分隔；
（2）直埋电缆敷设要求
1）铠装电缆的金属层要可靠接地，接地电阻不得大于 10Ω；
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2）直埋电缆的埋深应不小于0.7m，穿越农田时应不小于1m；在引入建筑物、与地下
建筑物交叉及绕过地下建筑物处可浅埋，但应采取保护措施；

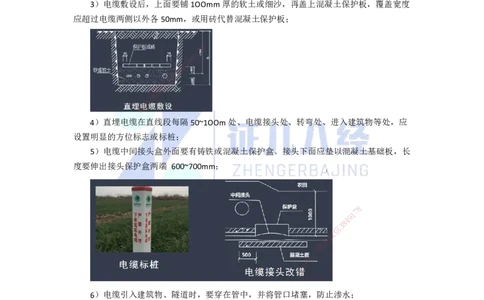

3）电缆敷设后，上面要铺1OOmm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度
应超过电缆两侧以外各50mm，或用砖代替混凝土保护板；
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
4）直埋电缆在直 线段每隔50~1OOm处、电缆接头处、转弯处、进入建筑物等处，应
设置明显的方位标志或标 桩；
5）电缆中间接头盒外面 要有铸铁或混凝土保护盒。接头下面应垫以混凝土基础板，长
度要伸出接头保护盒两端 600~7 00mm；
8
1
7
9
8
4
信
3
微
系
联
一
唯
6）电缆引入建筑物、隧道时，要穿在管中，并将管口堵塞，防止渗水；
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
7）电缆互相交叉、与非热力管和管道交叉、穿越公路时，都要穿在保护管中，保护管
长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。
8
7

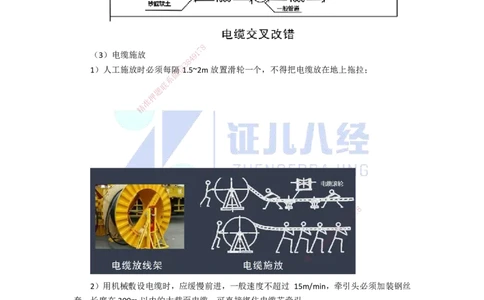

（3）电缆施放
4
9 1
8
3
1）人工施放时必须每
微
隔信 1.5~2m放置滑轮一个，不得把电缆放在地上拖拉；
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）用机械敷设电缆时，应缓慢前进，一般速度不超过 15m/min，牵引头必须加装钢丝
套；长度在300m以内的大截面电缆，可直接绑住电缆芯牵引；
3）交流单芯电缆不得单独穿入钢管内。
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
（4）电缆附件安装【新增】
1）电缆终端与接头制作前应核对电缆相序；
2）电缆线芯连接金具其内径应与电缆线芯匹配，间隙不应过大，截面宜为线芯截面的
1.2~1.5倍；
（5）标志牌的装设
1）在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，
电缆上应装设标志牌；
2）标志牌上应注明线路编号，应写明电缆型号、规格及起讫地点；并联使用的电缆应
有顺序号；
8
7
1
9
4
8
3
信
微
系
联
题
（6）电缆的防火
押
阻燃措施
准
1）防火墙两精侧长度不小于2m内的电缆应涂刷防火涂料或缠绕防火包带；
2）与电力电缆同 通道敷设的控制电缆、非阻燃通信光缆，应采取穿入阻燃管或耐火电
缆槽盒，或采取在电力电 缆和控制电缆之间设置防火板材；
3）在电缆竖井中，宜按 每隔7m或在建（构）筑物楼层设置防火封堵。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（7）绝缘电阻测量和耐压试验
1）绝缘电阻测量
①1kV及以上的电缆用2500V的兆欧表测量其绝缘电阻；
②电缆线路绝缘电阻测量前，用导线将电缆对地短路放电；当接地线路较长或绝缘性能
良好时，放电时间不得少于1min；测量完毕或需要再测量时，应将电缆再次接地放电；
③每次测量都需记录环境温度、湿度、绝缘电阻表电压等级及其他可能影响测量。
2）耐压试验
①耐压试验用直流电压进行试验；
②在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。三相泄漏电流最
大不对称系数一般不大于2。对于10kV及以上的电缆，若泄漏电流小于20μA，其三相泄
漏电流最大不对称系数不作规定。
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
【2016-Y改】关于电缆敷设要求的说法，正确的有（ ）。
A.保护管内径应不小于电缆外径的1.5倍
B.埋入地下的电力排管至地面距离应不小于0.4m
C.交流三芯电力电缆不得单独穿入钢管内
D.敷设电力电缆的排管孔径应不小于100mm
E.电力排管通向电缆井时应有不小于0.1％坡度
【答案】ADE
【2016-E】正确的电缆直埋敷设做法有（ ）。
A.铠装电缆的金属保护层可靠接地
B.沟底铺设100mm厚碎石
C.电缆可平行敷设在管道的上方
D.电缆进入建筑物时采用金属7 8管保护
1
9
4
E.电缆敷设后铺100mm厚3 8的细沙再盖混凝土保护板
信
微
系
联
【答案】ADE
押
题
准
【2017-E】电精缆上装设的标志牌，应注明的内容有（ ）。
A.线路编号
B.电缆型号
C.电缆规格
D.起讫地点
E.使用年限
【答案】ABCD
1
7
8
9
【例题】事件3：室外直埋电缆敷设隐蔽前 ， 监理工程师进行例行
信
检
3
8
4
查。重点检查了直
微
线段每隔50~100m处等关键点，在检查时发现现场诸 多问题（如图系1），要求施工单位限
联
期整改。 一
唯
【问题】分别指出施工单位在两处检查点中不符合要求之处，并说明理由。
【答案】（1）第一处检查点
1）“砼保护板与电缆紧贴”不符。
6
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
理由：电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板。
2）“砼保护板覆盖电缆两侧宽度各30mm”不符。
理由：混凝土保护板覆盖宽度应超过电缆两侧以外各50mm。
3）“未设置方位标志或标桩”不符。
理由：在直线段每隔50~100m处，电缆接头处、转弯处、进入建筑物等处应设置明显
的方位标志或标桩。
4）“直埋电缆的埋深为0.6m”不符。
理由：直埋电缆的埋深应不小于0.7m。
（2）第二处检查点
1）“电力电缆和控制电缆配置在同一层支架上”不符。
理由：电力电缆和控制电缆不应配置在同一层支架上。
2）“电缆敷设完毕后未盖上盖板”不符。
理由：电缆敷设完毕后，应及7 8时清除杂物，盖好盖板。必要时还应将盖板缝隙密封。
1
9
4
3）“电力电缆布置在控制3 8电缆下”不符。
信
微
理由：高低压电力电系缆、强电与弱电控制电缆应按顺序分层配置，一般情况宜由上而下
联
配置。 题
押
准
