文档内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
1.7港口与航道工程大体积混凝土的温度裂缝控制
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1.7.2港口与航道 工程大体积混凝土裂缝控制措施
1.温控设计 7 8
1
9
大体积混凝土应根据结构的设计使用年限、使用环境和结构特点8 4等因素进行温控设计。
3
信
（1）温控设计应包括下列内容: 微
系
①混凝土原材料选择、配合比设计和性 能指标确定。联
一
②大体积混凝土温度及温度应力计算。 唯
③温控标准。
④温控措施。
⑤温控检测方案等。
（6）大体积混凝土结构温控标准应根据温度应力仿真计算结果确定，并满足下列要求:
①混凝土浇筑温度不高于30℃且不低于5℃。
②混凝土内表温差不大于25℃。
③混凝土内部最高温度不高于70℃。
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

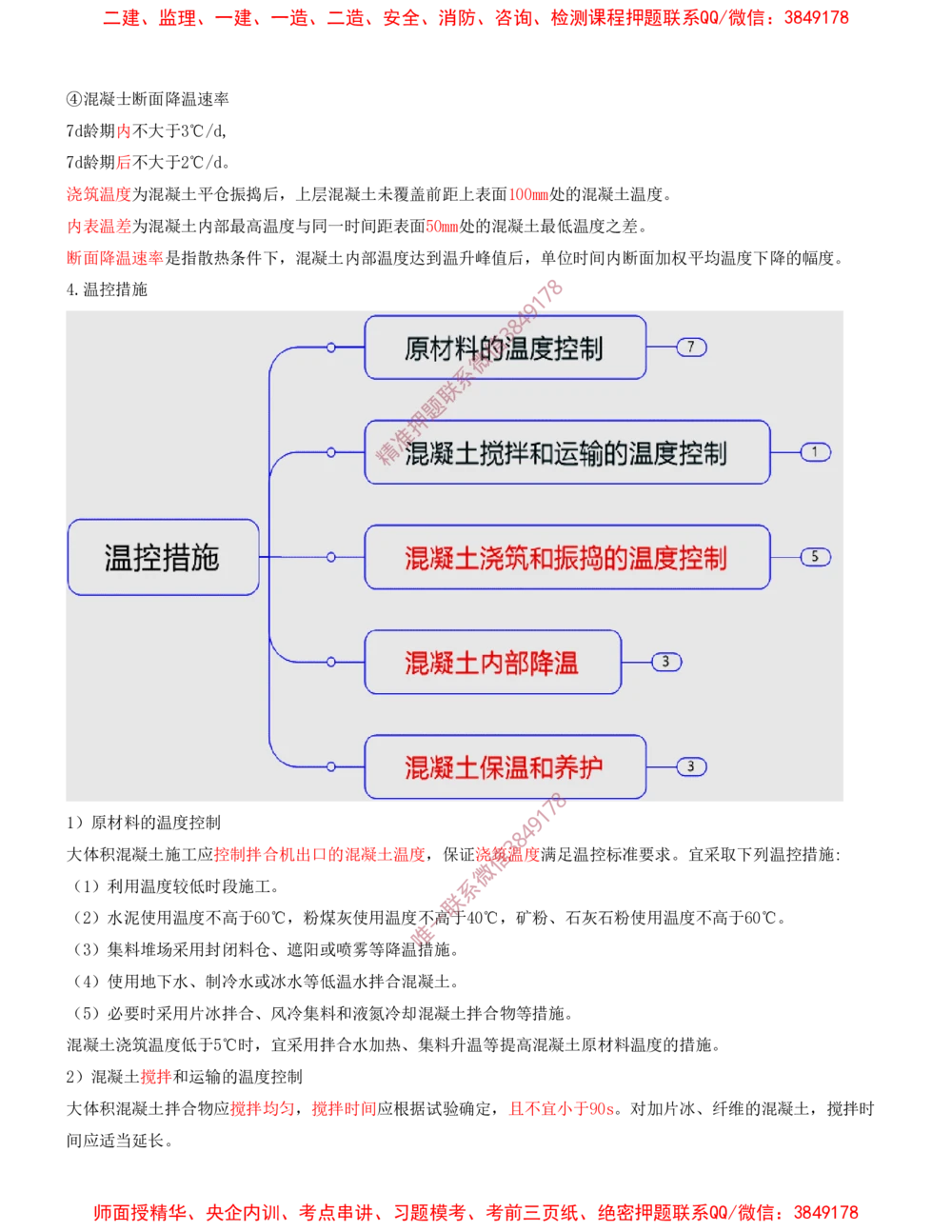

④混凝士断面降温速率
7d龄期内不大于3℃/d,
7d龄期后不大于2℃/d。
浇筑温度为混凝土平仓振捣后，上层混凝土未覆盖前距上表面100mm处的混凝土温度。
内表温差为混凝土内部最高温度与同一时间距表面50mm处的混凝土最低温度之差。
断面降温速率是指散热条件下，混凝土内部温度达到温升峰值后，单位时间内断面加权平均温度下降的幅度。
4.温控措施 7 8
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
1）原材料的温度控制 9
4
8
3
大体积混凝土施工应控制拌合机出口的混凝土温度，保证浇信筑温度满足温控标准要求。宜采取下列温控措施:
微
（1）利用温度较低时段施工。 系
联
（2）水泥使用温度不高于60℃，粉煤灰使 用温度不一高于40℃，矿粉、石灰石粉使用温度不高于60℃。
唯
（3）集料堆场采用封闭料仓、遮阳或喷雾等降 温 措施。
（4）使用地下水、制冷水或冰水等低温水拌合混凝土。
（5）必要时采用片冰拌合、风冷集料和液氮冷却混凝土拌合物等措施。
混凝土浇筑温度低于5℃时，宜采用拌合水加热、集料升温等提高混凝土原材料温度的措施。
2）混凝土搅拌和运输的温度控制
大体积混凝土拌合物应搅拌均匀，搅拌时间应根据试验确定，且不宜小于90s。对加片冰、纤维的混凝土，搅拌时
间应适当延长。
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
混凝土运输过程中，应缩短运输时间，减少转运次数;混凝土运输设备在必要时应设置遮阳、隔热等降温设施。
3）混凝土浇筑和振捣的温度控制
浇筑：
热天浇筑混凝土时，宜对混凝土进行仓面喷雾，降低浇筑仓面温度。
采用吊罐浇筑混凝土时，吊罐应便于卸料，不得漏浆。
大体积混凝土浇筑时，宜提高浇筑能力，缩短仓面暴露时间。
大体积混凝土应分层摊铺，泵送混凝土的摊铺厚度不宜大于500mm，7 8非 泵送混凝土的摊铺厚度不宜大于300mm。
1
9
振捣： 8 4
3
信
混凝土布料应均匀，不得采用振捣棒赶料。 微
系
大体积混凝土振捣宜采用高频振捣棒，振捣应密实，联避免过振、欠振和漏振。
题
上层混凝土应在下层混凝土初凝前浇筑完毕;顶层押混凝土浇筑完毕，初凝前宜进行二次振捣和抹面，并及时覆盖、
准
保湿养护。 精
4）混凝土内 部降温
大体积混凝土内部降温宜采取的措施有:
①掺入缓凝剂延长混 凝土凝结时间、
8
②控制分层浇筑厚度 7
1
9
4
③埋设水管通水冷却。 8
3
信
5）混凝土保温和养护 微
系
养护宜采取覆盖、蓄水、喷雾或涂养护 剂等措施，不联得采用海水养护。
一
气温骤降时，即日平均气温在三天内连续下降 大唯于6℃时，龄期低于28d的混凝土应进行表面保温。
①混凝土保温应操作简便、安全环保。
②保温保湿材料可采用塑料薄膜、土工布、节水保湿养护膜等，
③应覆盖严密，接缝处重叠覆盖不少于300mm，边角处应加强保温。必要时应搭设养护棚，宜采用蒸汽、喷雾调控
棚内温度和湿度。
1.8 港口与航道工程混凝土的耐久性
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1 .8.2高性 能 混 凝 土 的 特 性
4.高性能混凝土 的施工要点
1）材料:选用质量稳定的优质水泥和活性掺合料、级配良好的优质骨料、与水泥匹配的高效减水剂。
2）拌合顺序:拌合物宜采用先以掺合料和细骨料干拌，再加水泥和部8 分拌合用水，最后加粗骨料、减水剂溶液和余
7
1
下的拌合用水的加料顺序。 4
9
8
3
信
3）运送:混凝土拌合物运送到浇筑 地点，应不离析、不分层，保证施工要求的稠度。
微
系
4）振捣:应细致，确保成型密实。
联
一
5）养护:在常温下应至少养护14d。
唯

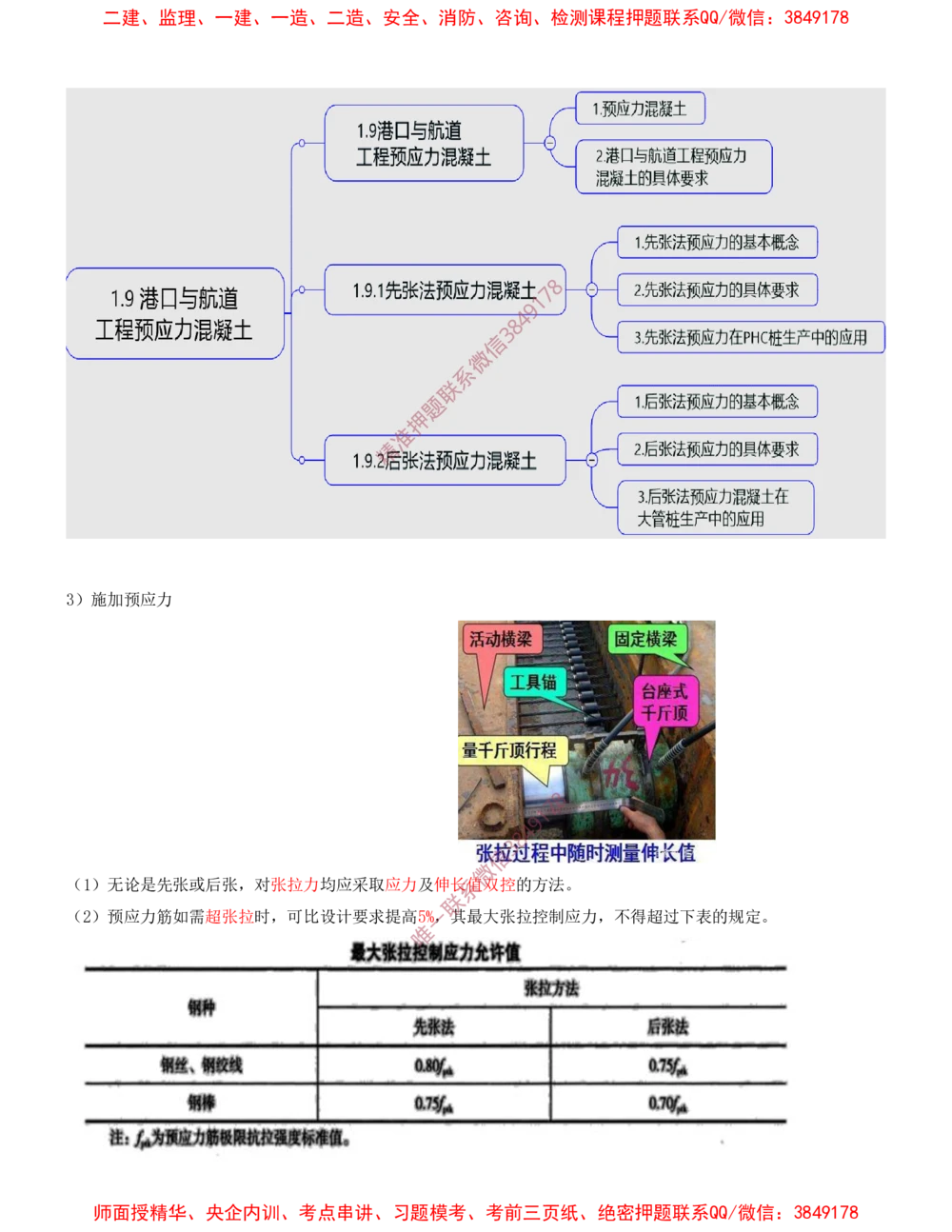

1.9 港口与航道工程预应力混凝土
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
3）施加预 应 力
8
7
1
9
4
8
3
信
微
（1）无论是先张或后张，对张拉力均 应采取应力及伸长系值双控的方法。
联
（2）预应力筋如需超张拉时，可比设计要 求提高5一%，其最大张拉控制应力，不得超过下表的规定。
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

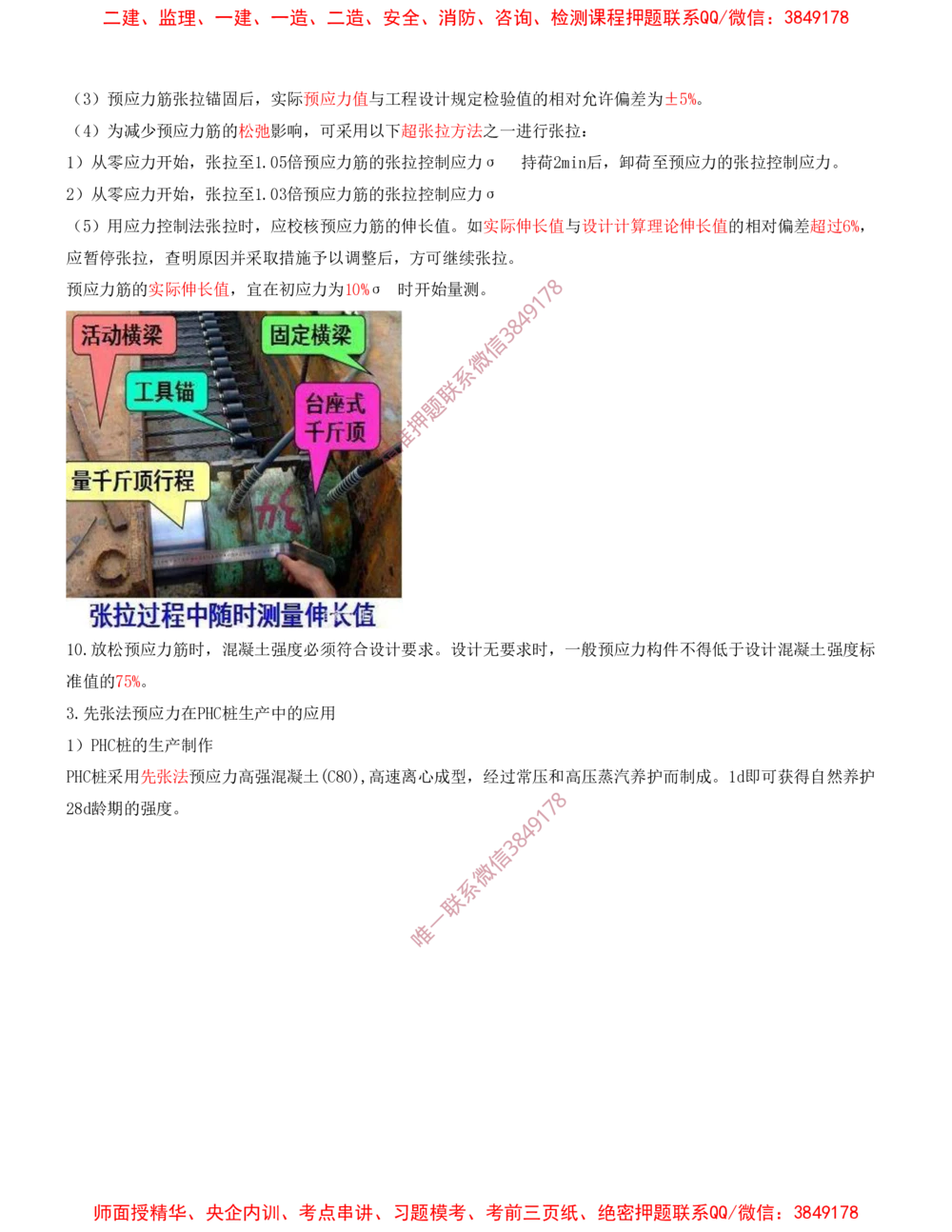

（3）预应力筋张拉锚固后，实际预应力值与工程设计规定检验值的相对允许偏差为±5%。
（4）为减少预应力筋的松弛影响，可采用以下超张拉方法之一进行张拉：
1）从零应力开始，张拉至1.05倍预应力筋的张拉控制应力σ 持荷2min后，卸荷至预应力的张拉控制应力。
con，
2）从零应力开始，张拉至1.03倍预应力筋的张拉控制应力σ
con
（5）用应力控制法张拉时，应校核预应力筋的伸长值。如实际伸长值与设计计算理论伸长值的相对偏差超过6%，
应暂停张拉，查明原因并采取措施予以调整后，方可继续张拉。
预应力筋的实际伸长值，宜在初应力为10%σ con 时开始量测。 1 7 8
9
4
8
3
信
微
系
联
题
押
准
精
1
准
0.
值
放
的
松
7
预
5%
应
。
力 筋 时 ， 混 凝 土 强 度 必 须 符 合 设 计要 求。设计无要求时，一般预应力构件不得低于设计混凝土强度标

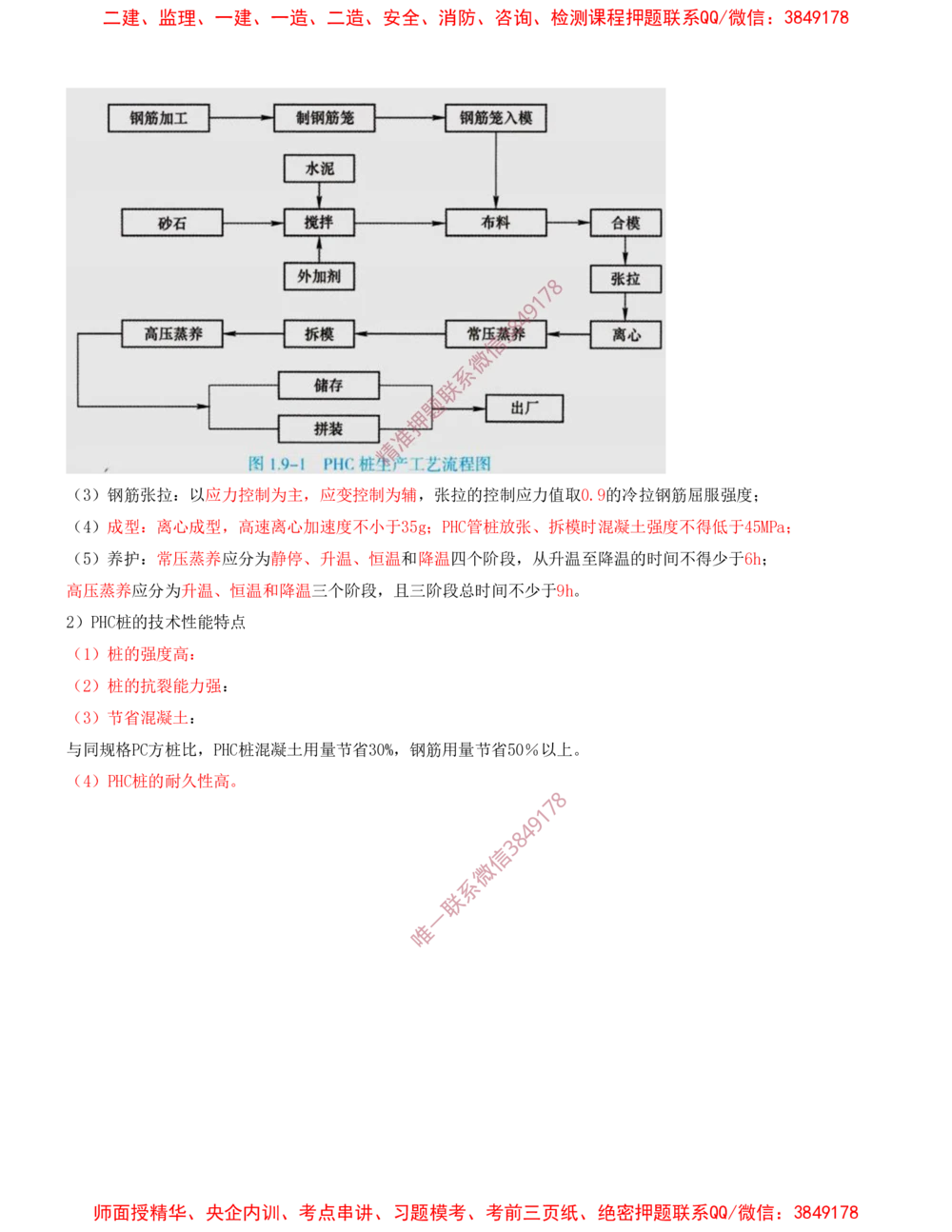

3.先张法预应 力在PHC桩生产中的应用
1）PHC桩的生产制作
PHC桩采用先张法预应力高强混凝土(C80),高速离心成型，经过常压和高压蒸汽养护而制成。1d即可获得自然养护
8
28d龄期的强度。 7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（
（
（
高
2
（
（
）
3
4
5
1
2
压
）
）
）
P
）
）
蒸
H
钢
养
桩
桩
成
C
养
桩
筋
护
的
的
型
应
的
张
：
强
抗
：
分
技
拉
度
裂
常
离
为
术
：
高
能
压
心
升
性
以
：
力
蒸
成
温
能
强
应
养
型
、
特
力
应
：
，
恒
点
分
控
高
温
为
制
速
和
静
为
离
降
停
主
心
温
、
，
加
三
升
应
速
个
温
变
度
阶
、
控
不
段
恒
制
小
，
温
为
于
且
辅
3
和
5
三
，
g
降
；
阶
温
张
P
段
H
四
拉
C
总
管
个
的
时
桩
阶
控
间
放
段
制
不
张
，
应
少
、
从
力
于
拆
升
值
9
模
温
取
h。
时
至
0.
混
降
9的
凝
温
冷
土
的
拉
强
时
钢
度
间
筋
不
不
屈
得
得
服
低
少
强
于
于
度
4
6
5
；
h
M
；
Pa ；
（3）节省混 凝土：
与同规格PC方桩比 ，PHC桩混凝土用量节省30%，钢筋用量节省50％以上。
（4）PHC桩的耐久性高。
8
7
1
9
4
8
3
信
微
系
联
一
唯
师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
