1.1.1 测量仪器的使用
教材内容：
1.常用测量仪器及其作用
2.常用测量仪器的使用
导入：

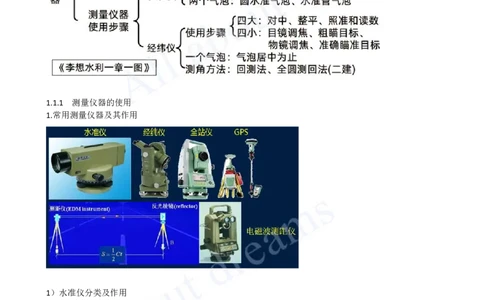

1.1.1 测量仪器的使用
1.常用测量仪器及其作用
1）水准仪分类及作用
1’.分类
水准仪按精度不同划分为<4个>等级
具体分为：➊普通水准仪、➋精密水准仪；
➊普通水准测量：三、四等水准测量。（DS3、DS10）。（2011(2)考点）
➋精密水准测量：一、二等水准测量（DS05、DS1）。
（口诀：锦衣卫）
D为“大地测量”，S“水准仪”，3表示每公里往返测量高差中数的偶然中误差为±3mm。
（2022(1B)、2024(1)考点）。
例题：2011(2)-3.国家（ ）等水准测量是普通水准测量。
A.一、二
B.二、三[注：天一文化专有版权，未经许可不可转发或复印传播]
C.三、四
D.二、三、四
答案：C
解析：
➊普通水准测量：三、四等水准测量（DS3、DS10）。
➋精密水准测量：一、二等水准测量（DS05、DS1）。
2’.作用

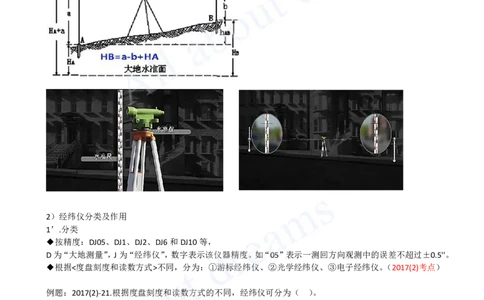

水 准 测 量 ， 根 据 已 知 点 的 高 程 ， < 推 算 > 另 一 个 点 的 高 程 （ Z ）。
2）经纬仪分类及作用
1’.分类
◆按精度：DJ05、DJ1、DJ2、DJ6和DJ10等，
D为“大地测量”，J为“经纬仪”，数字表示该仪器精度。如“05”表示一测回方向观测中的误差不超过±0.5''。
◆根据<度盘刻度和读数方式>不同，分为：①游标经纬仪、②光学经纬仪、③电子经纬仪。（2017(2)考点）
例题：2017(2)-21.根据度盘刻度和读数方式的不同，经纬仪可分为（ ）。
A.游标经纬仪
B.光学经纬仪
C.电子经纬仪
D.激光经纬仪
E.微倾经纬仪
答案：ABC
解析：根据度盘刻度和读数方式不同，经纬仪可分为：①游标经纬仪、②光学经纬仪、③电子经纬仪。
2’.作用（挂羊头卖狗肉）
作用一：（角度）测量，包括<水平>角和<竖直>角测量。
作用二：经纬仪也可用于<低精度>测量中的（视距）测量。
作用三：最牛B的作用（gh），计算水平位置（x，y）。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2019(gh)案例）

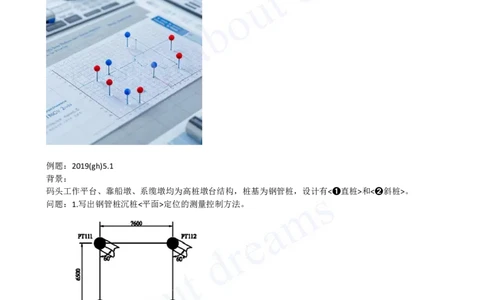

例题：2019(gh)5.1
背景：
码头工作平台、靠船墩、系缆墩均为高桩墩台结构，桩基为钢管桩，设计有<➊直桩>和<➋斜桩>。
问题：1.写出钢管桩沉桩<平面>定位的测量控制方法。
例题：2019(gh)5.1
答案：1．
钢管桩沉桩平面定位的测量控制方法：
（1）直桩的平面定位通过2～3台经纬仪，用前方任意角或者直角交会法进行。
（2）斜桩定位须2～3台经纬仪和一台水准仪配合。[注：天一文化专有版权，未经许可不可转发或复印传播]

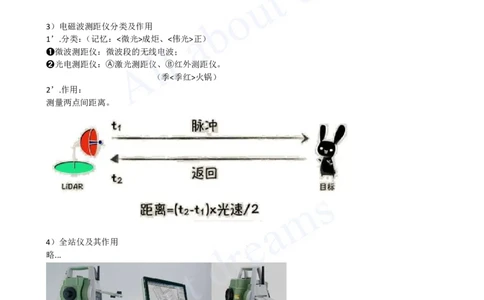

3）电磁波测距仪分类及作用
1’.分类：（记忆：<微光>成炬、<伟光>正）
➊微波测距仪：微波段的无线电波；
➋光电测距仪：Ⓐ激光测距仪、Ⓑ红外测距仪。
（季<季红>火锅）
2’.作用：
测量两点间距离。
4）全站仪及其作用
略...
5）卫星定位系统
主要作用是求（x，y）。
卫星定位系统是具有在海、陆、空全方位<实时>三维导航与定位能力的系统。（2024(2A)类似考点）
例题：2024(2A)-24.北斗卫星导航系统可以为用户提供精密的（ ）。
A.时间 B.速度[注：天一文化专有版权，未经许可不可转发或复印传播]
C.三维坐标 D.误差分析
E.误差纠正
答案：ABC
解析：卫星定位系统是以卫星为基础的无线电导航定位系统，具有海、陆、空全方位，全天性、连续性和实
时性的导航、定位和定时功能，能为用户提供精密的三维坐标、速度和时间。
6）水准尺
➊黑白面：主尺；红面尺：辅尺。
➋黑面分划的起始数字为“0”，红面起始数<不是>“0”。
一根K=4687mm，另一根K=4787mm。
（神比马良：我和我的小孩年龄的差距计算）
➌K称为尺常数。（2022(2B)考点）
例题：2022(2B)-21.双面水准尺的尺常数K为（ ）。
A.4587
B.4687
C.4787
D.4887
E.4987
答案：BC
解析：双面水准尺的一面分划黑白相间称为黑面尺（也叫主尺），另一面分划红白相间称为红面尺（也叫辅助
尺）。黑面分划的起始数字为“0”，而红面底部起始数字不是“0”，一根K=4687mm，另一根K=4787mm,K称
为尺常数。
旁白：这是一道“蜀道之难，难于上青天”的题目。题目中的各个选项都差不多，如果今年再考，我估计大
家还是会做错。
2.常用测量仪器的使用
1）水准仪的使用
（1）微倾水准仪的使用步骤（安粗→调照→精平→读数）
①安置水准仪和粗平。粗平：<圆水准气泡>居中。
②调焦和照准。
③精平。当符合<水准管气泡>成像吻合。
④读数。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：（模拟题）工程测量中，微倾水准仪的使用步骤中，当符合水准管气泡成像吻合的操作步骤是（ ）。
A.粗平
B.照准
C.调焦
D.精平
答案：D
解析：
粗平：<圆水准气泡>居中。
精平：<水准管气泡>成像吻合。
2）经纬仪的使用
使用步骤：对中、整平、照准和读数<四个>操作步骤。（2009(1)考点）
➊垂球对中；➋整平：气泡居中为止（2014(1)考点）。
➌照准（2013(2)、2015(2)、2017(1)考点）
ⓐ目镜调焦：使十字丝清晰。
ⓑ粗瞄目标：
ⓒ物镜调焦：使目标成像清晰。注意消除视差现象。
ⓓ准确瞄准目标：
➍读数。
例题1：2009(1)-1.经纬仪的操作步骤是（ ）。
A.照准→整平→对中→读数
B.照准→对中→整平→读数
C.整平→对中→照准→读数
D.对中→整平→照准→读数
答案：D
解析：经纬仪使用步骤：对中、整平、照准和读数四个操作步骤。
例题2：2014(1)-2.工程测量中，使经纬仪水准管气泡居中的操作步骤是（ ）。
A.对中
B.照准
C.调焦
D.整平
答案：D
解析：
经纬仪使用步骤：➊垂球对中→➋整平（气泡居中为止）→➌照准→➍读数。[注：天一文化专有版权，未经许可不可转发或复印传播]
例题3：2017(1)-1.使用经纬仪进行照准操作时，正确的步骤是（ ）。
A.目镜调焦→粗瞄目标→物镜调焦→准确瞄准目标
B.目镜调焦→物镜调焦→粗瞄目标→准确瞄准目标
C.物镜调焦→粗瞄目标→目镜调焦→准确瞄准目标
D.粗瞄目标→目镜调焦→物镜调焦→准确瞄准目标
答案：A（2013(2)、2015(2)、2017(1)考点）
解析：照准的步骤： ⓐ目镜调焦：使十字丝清晰。ⓑ粗瞄目标。ⓒ物镜调焦：使目标成像清晰。注意消除视
差现象。ⓓ准确瞄准目标。
TOP不记忆：
照准步骤：
目镜调焦→粗瞄目标→物镜调焦→准确瞄准目标。
不记忆：
剑在手，跟我走；字在前，谁在前。
小结：一<页>看尽长安花
1.常用测量仪器及其作用（Ⅰ水准仪）【➊22B四个等级、24苡、
➋11普通、22B尺常数】
1.常用测量仪器及其作用（Ⅱ经纬仪）【➋17分类】
1.常用测量仪器及其作用（Ⅲ其他）【➋24A北斗】
2.常用测量仪器的使用（Ⅰ水准仪）【模-气泡】
2.常用测量仪器的使用（Ⅱ经纬仪）【➊09大步、14气泡、17小步苡、
➋13小步苡、15小步苡】
