1.1 水利水电工程勘测
1.1.2 水利水电工程施工测量的要求
考点2：施工测量的要求★★
考点 2 内容 考频指数
一、基础知识 ※
二、施工放样的基本工作 ※
施工测量的要求★★ 三、开挖工程测量 ※※
四、施工期间的外部变形监测 ※※※
五、竣工测量 ※

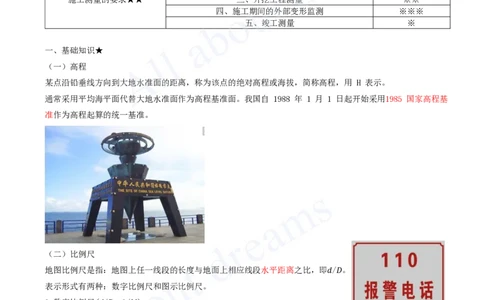

一、基础知识★

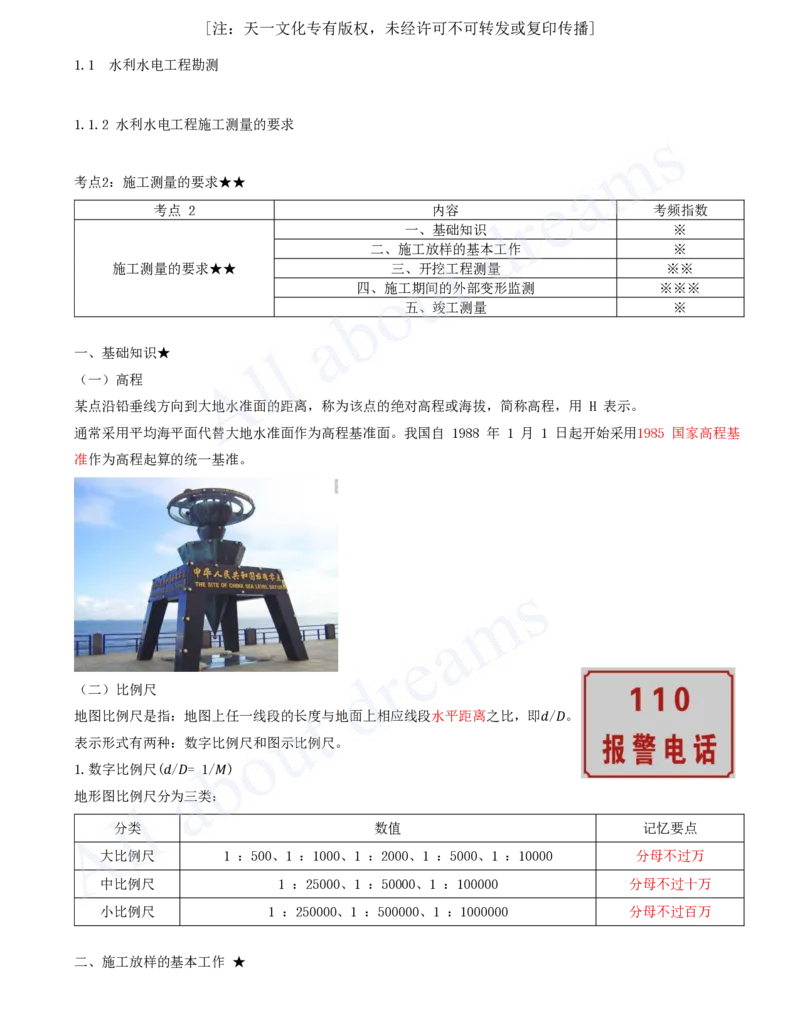

（一）高程
某点沿铅垂线方向到大地水准面的距离，称为该点的绝对高程或海拔，简称高程，用 H 表示。
通常采用平均海平面代替大地水准面作为高程基准面。我国自 1988 年 1 月 1 日起开始采用1985 国家高程基
准作为高程起算的统一基准。
（二）比例尺
地图比例尺是指：地图上任一线段的长度与地面上相应线段水平距离之比，即𝑑/𝐷。
表示形式有两种：数字比例尺和图示比例尺。
1.数字比例尺(𝑑/𝐷= 1/𝑀)
地形图比例尺分为三类：
分类 数值 记忆要点
大比例尺 1 ：500、1 ：1000、1 ：2000、1 ：5000、1 ：10000 分母不过万
中比例尺 1 ：25000、1 ：50000、1 ：100000 分母不过十万
小比例尺 1 ：250000、1 ：500000、1 ：1000000 分母不过百万
二、施工放样的基本工作 ★[注：天一文化专有版权，未经许可不可转发或复印传播]
（一）放样数据准备
设计图纸和有关数据及使用的控制点成果
1.依据
计算与校核：经两人独立
2.编制放样数据手册 平面控制点、高程控制点、轴线点、测站点等
3.记录到放样手簿 现成放样所取得的测量数据
（二）放样方法选择
类型 方法
直角交会法；
极坐标法；
平面
角度交会法；
距离交会法
水准测量法；
光电测距三角高程法、
高程
解析三角高程法；
视距法

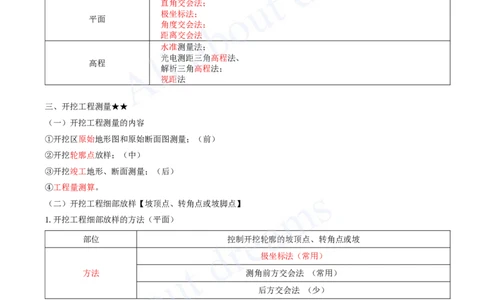

三、开挖工程测量★★
（一）开挖工程测量的内容
①开挖区原始地形图和原始断面图测量；（前）
②开挖轮廓点放样；（中）
③开挖竣工地形、断面测量；（后）
④工程量测算。
（二）开挖工程细部放样【坡顶点、转角点或坡脚点】
1.开挖工程细部放样的方法（平面）
部位 控制开挖轮廓的坡顶点、转角点或坡
极坐标法（常用）
方法 测角前方交会法 （常用）
后方交会法 （少）
2.距离丈量方法（高程）
方法 适用条件
用钢尺或经过比长的皮尺丈量 高差较大地区，可丈量斜距加倾斜改正
视距法 视距长度不应大于 50m预裂爆破放样不宜采用
视差法 端点法线长度不应大于 70m[注：天一文化专有版权，未经许可不可转发或复印传播]

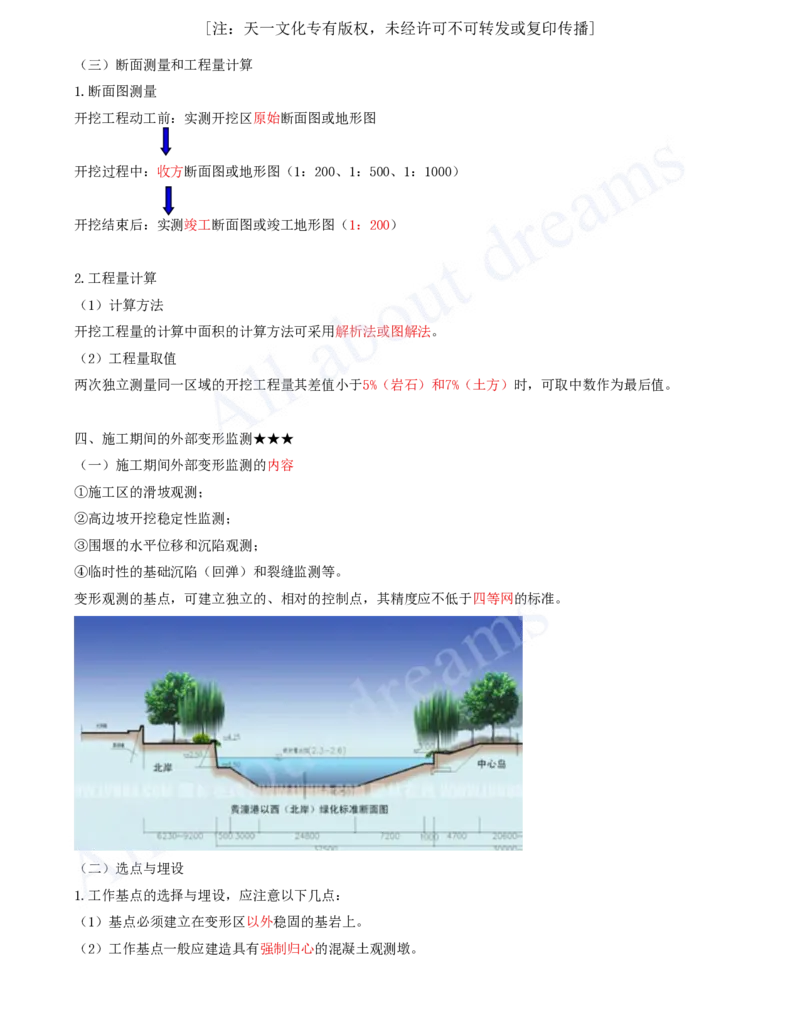

（三）断面测量和工程量计算
1.断面图测量
开挖工程动工前：实测开挖区原始断面图或地形图
开挖过程中：收方断面图或地形图（1：200、1：500、1：1000）
开挖结束后：实测竣工断面图或竣工地形图（1：200）

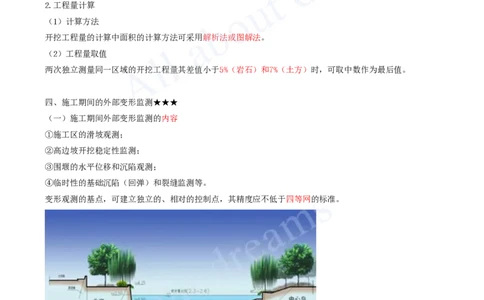

2.工程量计算
（1）计算方法
开挖工程量的计算中面积的计算方法可采用解析法或图解法。
（2）工程量取值
两次独立测量同一区域的开挖工程量其差值小于5%（岩石）和7%（土方）时，可取中数作为最后值。
四、施工期间的外部变形监测★★★
（一）施工期间外部变形监测的内容
①施工区的滑坡观测；
②高边坡开挖稳定性监测；
③围堰的水平位移和沉陷观测；
④临时性的基础沉陷（回弹）和裂缝监测等。
变形观测的基点，可建立独立的、相对的控制点，其精度应不低于四等网的标准。
（二）选点与埋设
1.工作基点的选择与埋设，应注意以下几点：
（1）基点必须建立在变形区以外稳固的基岩上。

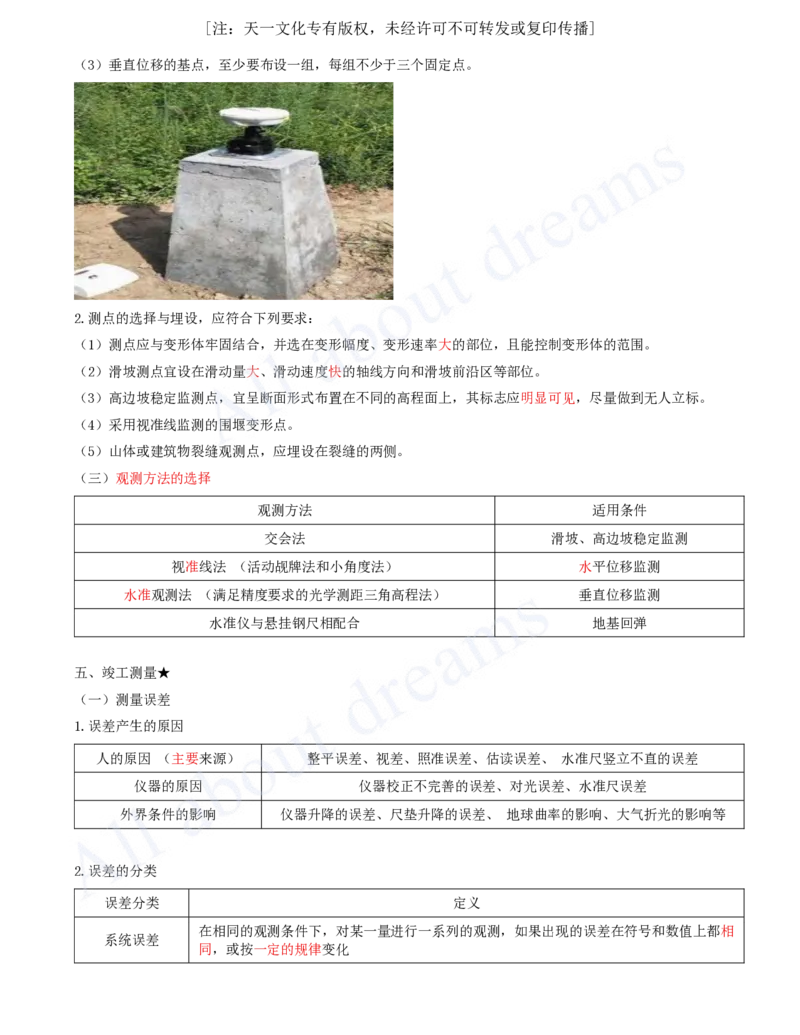

（2）工作基点一般应建造具有强制归心的混凝土观测墩。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）垂直位移的基点，至少要布设一组，每组不少于三个固定点。
2.测点的选择与埋设，应符合下列要求：
（1）测点应与变形体牢固结合，并选在变形幅度、变形速率大的部位，且能控制变形体的范围。
（2）滑坡测点宜设在滑动量大、滑动速度快的轴线方向和滑坡前沿区等部位。
（3）高边坡稳定监测点，宜呈断面形式布置在不同的高程面上，其标志应明显可见，尽量做到无人立标。
（4）采用视准线监测的围堰变形点。
（5）山体或建筑物裂缝观测点，应埋设在裂缝的两侧。

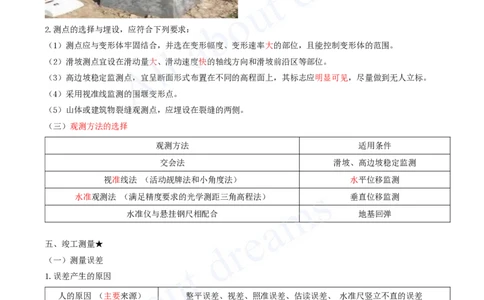

（三）观测方法的选择
观测方法 适用条件
交会法 滑坡、高边坡稳定监测
视准线法 （活动觇牌法和小角度法） 水平位移监测
水准观测法 （满足精度要求的光学测距三角高程法） 垂直位移监测
水准仪与悬挂钢尺相配合 地基回弹
五、竣工测量★
（一）测量误差
1.误差产生的原因
人的原因 （主要来源） 整平误差、视差、照准误差、估读误差、 水准尺竖立不直的误差
仪器的原因 仪器校正不完善的误差、对光误差、水准尺误差
外界条件的影响 仪器升降的误差、尺垫升降的误差、 地球曲率的影响、大气折光的影响等
2.误差的分类
误差分类 定义
在相同的观测条件下，对某一量进行一系列的观测，如果出现的误差在符号和数值上都相
系统误差
同，或按一定的规律变化[注：天一文化专有版权，未经许可不可转发或复印传播]
在相同的观测条件下，对某一量进行一系列的观测，如果误差出现的符号和数值大小都不
偶然误差
相同，从表面上看没有任何规律性
粗差 由于观测者粗心或者受到干扰造成的错误
【单选】下列地形图数字比例尺中，属于中比例尺的是
（ ）。
A.1：500
B.1：5000
C.1：50000
D.1：500000
答案：C
【单选】按比例尺分类，1：10000地形图属于（ ）比例尺地形图。
A.大
B.较大
C.中
D.小
答案：A
【单选】下列施工放样的资料中，属于放样数据计算依据的是（ ）。
A.放样数据手册
B.控制点成果
C.放样手薄
D.测量数据
答案：B
【多选】下列属于高程放样方法的是（ ）。
A.水准测量法
B.极坐标法
C.角度交会法
D.距离交会法
E.视距法
答案：AE
【多选】堤防土方施工进行距离丈量时，在视距为（ ）m 时可采用视距法测定。[注：天一文化专有版权，未经许可不可转发或复印传播]
A.25
B.35
C.45
D.55
E.65
答案：ABC
【案例节选】某引调水枢纽工程，工程规模为中型，建设内容主要有泵站、节制闸、新建堤防、上下游河道疏
浚等。
施工中发生了如下事件：
事件 1：为做好泵站和节制闸基坑土方开挖工程量计量工作，施工单位编制了土方开挖工程测量方案，明确了
开挖工程测量的内容和开挖工程量计算中面积计算的方法。
【问题】
事件1中，基坑土方开挖工程测量包括哪些工作内容?开挖工程量计算中面积计算方法有哪些?
答案：
（1）土方开挖工程测量的内容有：
①开挖区原始地形图、断面图的测量；
②开挖轮廓点的放样；
③开挖区竣工地形图、断面图的测量；
④工程量的测算。
（2）面积计算方法有解析法和图解法
【单选】土坝工程施工期间的垂直位移观测宜采用（ ）。
A.交会法
B.视准线法
C.小角度法
D.水准观测法
答案：D
【单选】围堰水平位移监测宜采用（ ）。
A.交会法
B.视准线法
C.光电测距三角高程法
D.水准观测法[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：B
【单选】下列观测方法中，适用于翼墙沉降观测的是（ ）。
A.交会法
B.视准线法
C.小角度法
D.水准观测法
答案：D
考点2：施工测量的要求★★
内容 考频指数 考查重点
一、基础知识 ※ 高程、比例尺概念
二、施工放样的基本工作 ※ 准备、平面、垂直
三、开挖工程测量 ※※ 测什么，怎么测，怎么算
四、施工期间的外部变形监测 ※※※ 监测什么？怎么选点？怎么监测
五、竣工测量 ※ 误差原因、误差分类
