3.3 地基与基础工程施工
3.3.1 常用地基处理方法与施工
地基处理就是为提高地基强度，改善其变形性质或渗透性质而采取的技术措施。处理后的地基应满足建筑物地
基承载力、变形和稳定性的要求。

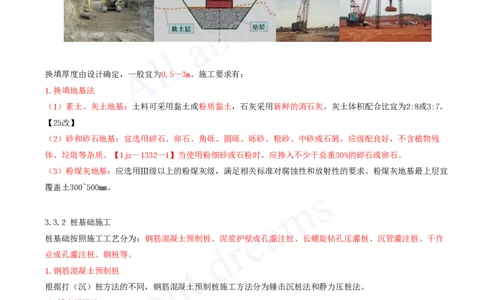

换填厚度由设计确定，一般宜为0.5～3m。施工要求有：
1.换填地基法
（1）素土、灰土地基：土料可采用黏土或粉质黏土，石灰采用新鲜的消石灰。灰土体积配合比宜为2:8或3:7。
【25改】
（2）砂和砂石地基：宜选用碎石、卵石、角砾、圆砾、砾砂、粗砂、中砂或石屑，应级配良好，不含植物残
体、垃圾等杂质。【1jz—1332—1】当使用粉细砂或石粉时，应掺入不少于总重30%的碎石或卵石。
（3）粉煤灰地基：应选用Ⅲ级以上的粉煤灰级，满足相关标准对腐蚀性和放射性的要求。粉煤灰地基最上层宜
覆盖土300~500mm。
3.3.2 桩基础施工
桩基础按照施工工艺分为：钢筋混凝土预制桩、泥浆护壁成孔灌注桩、长螺旋钻孔压灌桩、沉管灌注桩、干作
业成孔灌注桩、钢桩等。
1.钢筋混凝土预制桩
根据打（沉）桩方法的不同，钢筋混凝土预制桩施工方法分为锤击沉桩法和静力压桩法。
1）锤击沉桩法
（1）施工程序：确定桩位和沉桩顺序→桩机就位→吊桩喂桩→校正→锤击沉桩→接桩→再锤击沉桩→送桩→收
锤→切割桩头。[注：天一文化专有版权，未经许可不可转发或复印传播]

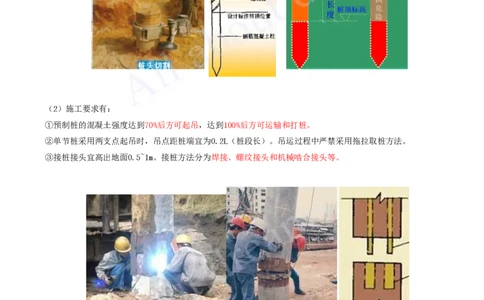

（2）施工要求有：
①预制桩的混凝土强度达到70%后方可起吊，达到100%后方可运输和打桩。
②单节桩采用两支点起吊时，吊点距桩端宜为0.2L（桩段长）。吊运过程中严禁采用拖拉取桩方法。
③接桩接头宜高出地面0.5~1m。接桩方法分为焊接、螺纹接头和机械啮合接头等。
⑤沉桩顺序应按先深后浅、先大后小、先长后短、先密后疏的次序进行。【1jz—2409】【1jz—1102】。
【1jz—1524】【2jz—1309】对于密集桩群应控制沉桩速率，宜从中间向四周或两边对称施打；当一侧毗邻建
筑物时，由毗邻建筑物处向另一方向施打。[注：天一文化专有版权，未经许可不可转发或复印传播]

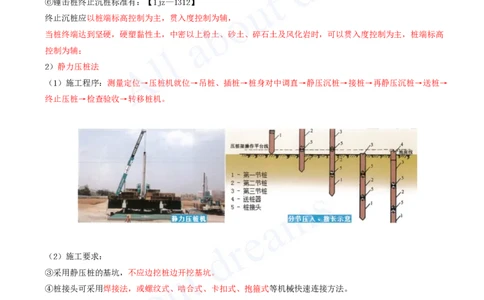

⑥锤击桩终止沉桩标准有：【1jz—1312】
终止沉桩应以桩端标高控制为主，贯入度控制为辅，
当桩终端达到坚硬，硬塑黏性土，中密以上粉土、砂土、碎石土及风化岩时，可以贯入度控制为主，桩端标高
控制为辅；
2）静力压桩法
（1）施工程序：测量定位→压桩机就位→吊桩、插桩→桩身对中调直→静压沉桩→接桩→再静压沉桩→送桩→
终止压桩→检查验收→转移桩机。
（2）施工要求：
③采用静压桩的基坑，不应边挖桩边开挖基坑。
④桩接头可采用焊接法，或螺纹式、啮合式、卡扣式、抱箍式等机械快速连接方法。
⑥沉桩施工应按“先深后浅、先长后短、先大后小、避免密集”的原则进行。施工场地开阔时，从中间向四周
进行；场地狭长时，从中间向两端对称进行；沿建筑物长度线方向进行。
⑧静压桩终止沉桩标准有：
静压桩应以标高为主，压力为辅。摩擦桩应按桩顶标高控制；端承摩擦桩，应以桩顶标高控制为主，终压力控
制为辅；端承桩应以终压力控制为主，桩顶标高控制为辅。[注：天一文化专有版权，未经许可不可转发或复印传播]

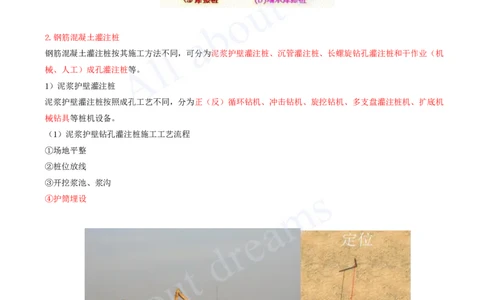

2.钢筋混凝土灌注桩
钢筋混凝土灌注桩按其施工方法不同，可分为泥浆护壁灌注桩、沉管灌注桩、长螺旋钻孔灌注桩和干作业（机
械、人工）成孔灌注桩等。
1）泥浆护壁灌注桩
泥浆护壁灌注桩按照成孔工艺不同，分为正（反）循环钻机、冲击钻机、旋挖钻机、多支盘灌注桩机、扩底机
械钻具等桩机设备。
（1）泥浆护壁钻孔灌注桩施工工艺流程
①场地平整
②桩位放线
③开挖浆池、浆沟
④护筒埋设[注：天一文化专有版权，未经许可不可转发或复印传播]
⑤钻机就位、孔位校正
⑥成孔、泥浆循环、清除废浆、泥渣
⑦清孔换浆
⑧终孔验收
⑨下钢筋笼和钢导管
⑩二次清孔
⑪浇筑水下混凝土
场地平整→桩位放线→开挖浆池、浆沟→护筒埋设→钻机就位、孔位校正→成孔、泥浆循环、清除废浆、泥渣
→清孔换浆→终孔验收→下钢筋笼和钢导管→二次清孔→清孔质量检验→浇筑水下混凝土→成桩。【25+】[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）施工要求
⑧水下混凝土强度应按比设计强度提高等级配置，塌落度宜为180~220mm；水下混凝土灌注应采用导管法连续灌
注；水下混凝土超灌高度应高于设计桩顶标高1m以上，充盈系数不应小于1。【充盈系数=灌入混凝土体积/钻孔
体积】【1jz—1631—1】
2）沉管灌注桩
沉管灌注桩施工可选用单打法、复打法或反插法。单打法适用于含水量较小土层，复打法或反插法适用于饱和
土层。【1jz—2233—1】
（1） 沉管灌注桩成桩过程为：桩机就位→锤击（振动）沉管→上料→边锤击（振动）边拔管，并继续浇筑混凝
土→下钢筋笼，继续浇筑混凝土及拔管→成桩。
3）人工挖孔灌注桩[注：天一文化专有版权，未经许可不可转发或复印传播]
3.桩基检测技术【案例】
（1）可分施工前，为设计提供依据的试验桩检测，主要确定单桩极限承载力；【1jz—1808】桩基施工后，为
验收提供依据的工程桩检测，主要进行单桩承载力和桩身完整性检测。
（2）桩基检测的方法和目的有：【1jz—2333—2】
①单桩竖向抗压静载试验。目的确定单桩竖向抗压极限承载力；判定竖向抗压承载力是否满足设计要求；通过
桩身应变、位移测试，测定桩侧、桩端阻力，验证高应变法的单桩竖向抗压承载力检测结果。
3.3 地基与基础工程施工
②单桩竖向抗拔静载试验。目的确定单桩竖向抗拔极限承载力；判断竖向抗拔承载力是否满足设计要求；通过
桩身应变、位移测试，测定桩的抗拔测阻力。
③单桩水平静载试验。目的确定单桩水平临界荷载和极限承载力，推定土抗力参数；判定水平承载力或水平位
移是否满足设计要求；通过桩身应变、位移测试，测定桩身弯矩。
④钻芯法。目的测检灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判定或鉴别桩端持力层岩土性状，判定桩[注：天一文化专有版权，未经许可不可转发或复印传播]
身完整性类别。【钻芯法可以检测的5个项目】【1jz—2112】
⑤低应变法。目的检测桩身缺陷及其位置，判定桩身完整性类别。【不能测承载力】
⑥高应变法。目的判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类
别；分析桩侧和桩端土阻力；进行打桩过程监控。[注：天一文化专有版权，未经许可不可转发或复印传播]
⑦声波透射法。目的检测灌注桩桩身缺陷及其位置，判定桩身完整性类别。
【总结】
（3）桩基检测开始时间应满足条件
①采用应变法和声波透射法检测，受检桩混凝土强度不应低于设计强度70%且不应低于15MPa；
②采用钻芯法检测，受检桩混凝土龄期应达到28天，或者同条件养护试块强度达到设计强度要求。
③一般承载力检测前的休止时间：砂土地基不少于7d，粉土地基不少于10d，非饱和黏性土不少于15d，饱和黏
性土不少于25d。泥浆护壁灌注桩，宜延长休止时间。
（4）验收检测的受检桩选择条件：
①施工质量有疑问的桩；
②局部地基条件出现异常的桩；
③承载力验收时选择部分Ⅲ类桩；
④设计方认为重要的桩；
⑤施工工艺不同的桩；
⑥宜按规定均匀和随机选择。[注：天一文化专有版权，未经许可不可转发或复印传播]
（5）验收检测时，宜先进行桩身完整性检测，后进行承载力检测。桩身完整性检测应在基坑开挖后进行。
（6）桩身完整性分类为Ⅰ类桩、Ⅱ类桩、Ⅲ类桩、Ⅳ类桩等共4类。【1jz—2033—1】Ⅰ类桩桩身完整；Ⅱ类
桩桩身有轻微缺陷，不会影响桩身结构承载力的正常发挥；Ⅲ类桩桩身有明显缺陷，对桩身结构承载力有影
响；Ⅳ类桩桩身存在严重缺陷。
3.3.3 混凝土基础施工
在后浇施工缝处，钢筋必须贯通。
1.钢筋工程施工技术要求
（2）基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚，以保证钢筋位置正确。 【1jz—2428】
（3）【下层】基础底板【25+】钢筋的弯钩应朝上，不要倒向一边；但双层钢筋网的上层钢筋弯钩应朝下。
【1jz—2233—2补】【改错】【1jz—1733—2】
（4）独立柱基础为双向钢筋时，其底面短边的钢筋应放在长边钢筋的上面。【短上长下，符合受力】【1jz—
2428】[注：天一文化专有版权，未经许可不可转发或复印传播]
（6）基础中纵向受力钢筋的混凝土保护层厚度应按设计要求；当无垫层时，不应小于70mm。
3.混凝土工程施工技术要求
1）混凝土输送和布料设备（24改）
混凝土水平运输设备主要有混凝土搅拌输送车、机动翻斗车、手推车等，垂直运输设备主要有混凝土汽车泵
（移动泵）、固定泵、塔式起重机、汽车吊、施工电梯、井架等。【1jz—2027】混凝土布料设备主要有混凝土
汽车泵、布料机、布料杆、塔式起重机、手推车等。【1jz—1931—4】【写出施工现场混凝土浇筑常用的机械
设备名称。】
4.大体积混凝土施工
大体积混凝土工程施工应符合《大体积混凝土施工标准》GB 50496—2018的规定。
1）大体积混凝土施工组织
（3）大体积混凝土应选用水化热低的通用硅酸盐水泥。
（4）大体积混凝土拌合物运输应采用混凝土搅拌运输车，运输车应根据施工现场实际情况具有防晒、防雨和保
温措施。
（5）大体积混凝土供应能力应满足混凝土连续施工需要，不宜低于单位时间所需量的1.2倍。
2）大体积混凝土施工要求
（1）大体积混凝土施工宜采用整体分层或推移式连续浇筑施工。
（3）当采用跳仓法时，跳仓的最大分块单向尺寸不宜大于40m，跳仓间隔施工的时间不宜小于7d，跳仓接缝处
应按施工缝的要求设置和处理。【1jz—2316】【1jz—1931—2】[注：天一文化专有版权，未经许可不可转发或复印传播]
【1jz-1931-2】采用跳仓法施工方案，分别按1/3长度与1/3宽度分成9个浇筑区（见图1-1），每区混凝土浇筑
时间3d，各区依次连续浇筑。
4 B 5
A 3 D
1 C 2
图1—1
注：①1～5为第一批浇筑顺序；②ABCD为填充浇筑区编号图 1—1 跳仓法分区示意图。
问题：写出正确的填充浇筑区 A、B、C、D的先后浇筑顺序（如表示为A-B-C-D）（3分）
答案：浇筑顺序为：C-A-D-B或C-A-B-D，按照1-2-3-4-5的顺序跳仓浇筑。（3分）
（4）混凝土入模温度宜控制在5~30℃。
（5）大体积混凝土浇筑应符合下列规定：【1jz—2316】【1jz—1423】
（6）大体积混凝土应采用保温保湿养护。保温保湿持续时间不宜少于14d。【1jz—1133—3】
（三）大体积混凝土温度监测与控制
（2）大体积混凝土施工温控指标应符合下列规定：【1jz—2233—2】【大体积混凝土温控指标还有哪些？】
①混凝土浇筑体在入模温度基础上的温升值不宜大于50℃；
②混凝土浇筑体里表温差（不含混凝土收缩当量温度）不宜大于25℃；【1jz—1133—3】
③混凝土浇筑体降温速率不宜大于2.0℃/d；【1jz—1710】【1jz—1423】
④拆除保温覆盖时混凝土浇筑体表面与大气温差不应大于20℃。【1jz—2316】【1jz—2113】[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）大体积混凝土浇筑体内监测点布置，应反映混凝土浇筑体内最高温升、里表温差、降温速率及环境温度，
可采用下列布置方式：
①测试区可选混凝土浇筑体平面对称轴线的半条轴线，测试区内监测点应按平面分层布置；
③在每条测试轴线上，监测点位不宜少于4处，应根据结构的平面尺寸布置；
④沿混凝土浇筑体厚度方向，应至少布置表层、底层和中心温度测点，测点间距不宜大于500mm；
⑥混凝土浇筑体表层温度，宜为混凝土浇筑体表面以内50mm处的温度；
⑦混凝土浇筑体底层温度，宜为混凝土浇筑体底面以内50mm处的温度；。【1jz—2233—2】【沿底板厚度方向
的测温点应布置在什么位置？】【1jz—1931—3】【在答题卡上画出A—A剖面示意图（可手绘），并补齐应布
置的坚向测量点位置】
（4）大体积混凝土浇筑体里表温差、降温速率及环境温度的测试，在混凝土浇筑后，每昼夜不应少于4次；入
模温度测量，每台班不应少于2次。[注：天一文化专有版权，未经许可不可转发或复印传播]
【1jz-1931-2】某工程钢筋混凝土基础底板，长度120m，宽度100m，厚度2.0m。按照规范要求设置测温点（见
图1-2）。
图 1-2 分区测温点位置平面布置示意图
问题：在答题卡上画出 A-A 剖面示意图（可手绘），并补齐应布置的竖向测量点位置（4分）
答案：[注：天一文化专有版权，未经许可不可转发或复印传播]
