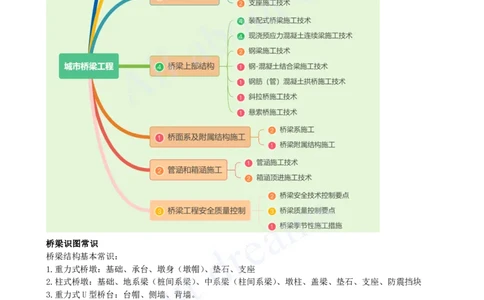

第2章 城市桥梁工程
章 历年分值分布
第2章 2024年 2023年 2022年 2021年 2020年
城市桥梁工程 49 32 38 63 31
桥梁识图常识
桥梁结构基本常识：
1.重力式桥墩：基础、承台、墩身（墩帽）、垫石、支座
2.柱式桥墩：基础、地系梁（桩间系梁）、中系梁（柱间系梁）、墩柱、盖梁、垫石、支座、防震挡块
3.重力式U型桥台：台帽、侧墙、背墙。
4.肋板式桥台：肋板、桥台盖梁、背墙、耳墙。
5.附属设施：伸缩缝、桥头搭板、锥形护坡、桥面铺装结构层次、防撞护栏

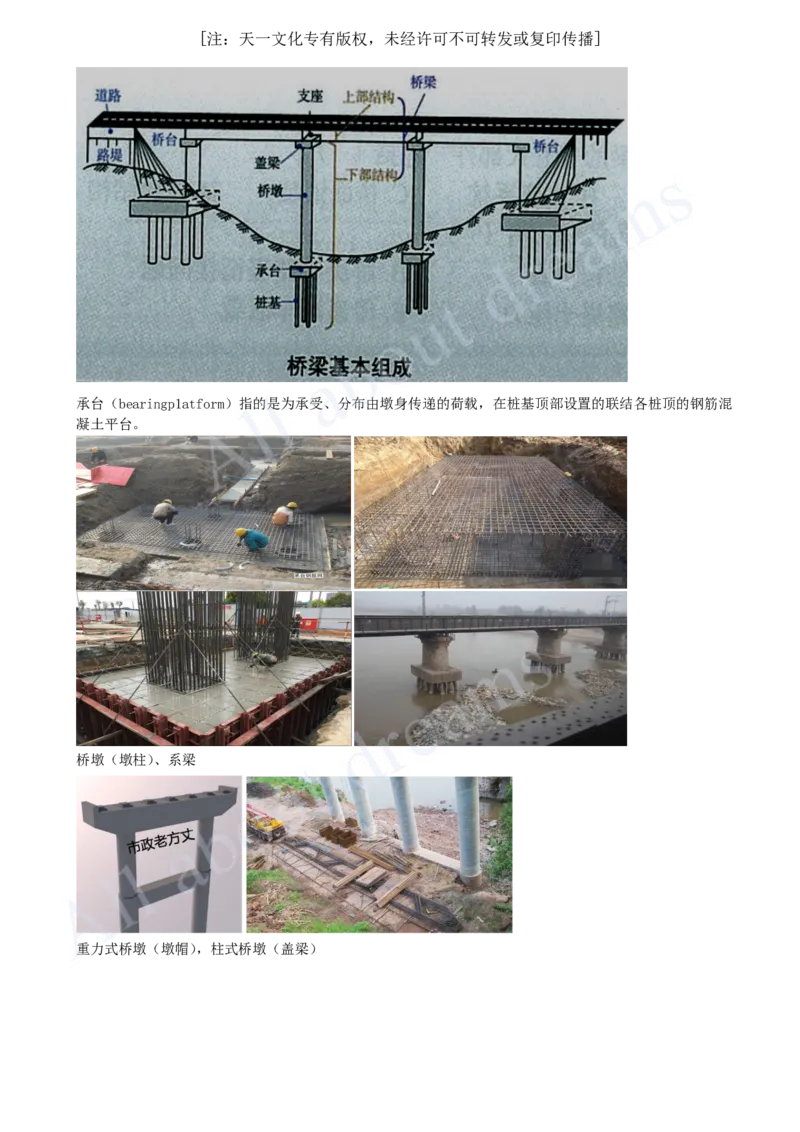

桩基、承台、桥墩、盖梁、支座、桥台[注：天一文化专有版权，未经许可不可转发或复印传播]

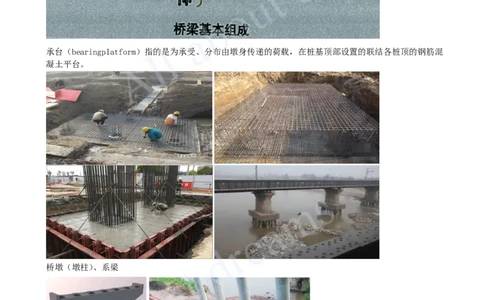

承台（bearingp1atform）指的是为承受、分布由墩身传递的荷载，在桩基顶部设置的联结各桩顶的钢筋混
凝土平台。
桥墩（墩柱）、系梁
重力式桥墩（墩帽），柱式桥墩（盖梁）[注：天一文化专有版权，未经许可不可转发或复印传播]

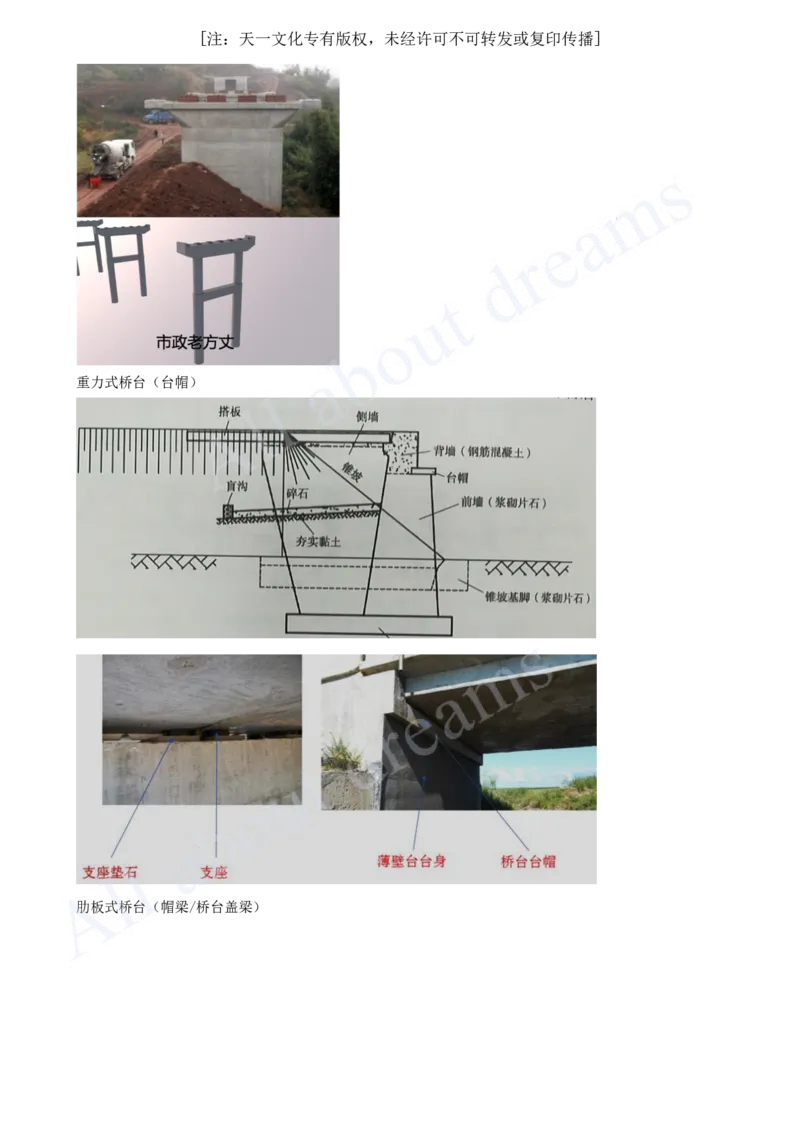

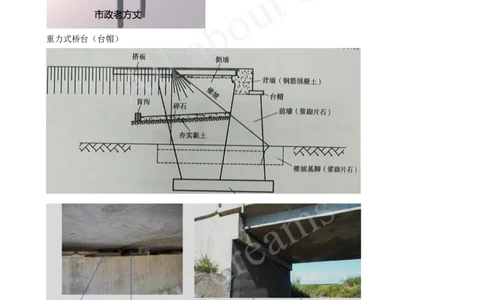

重力式桥台（台帽）

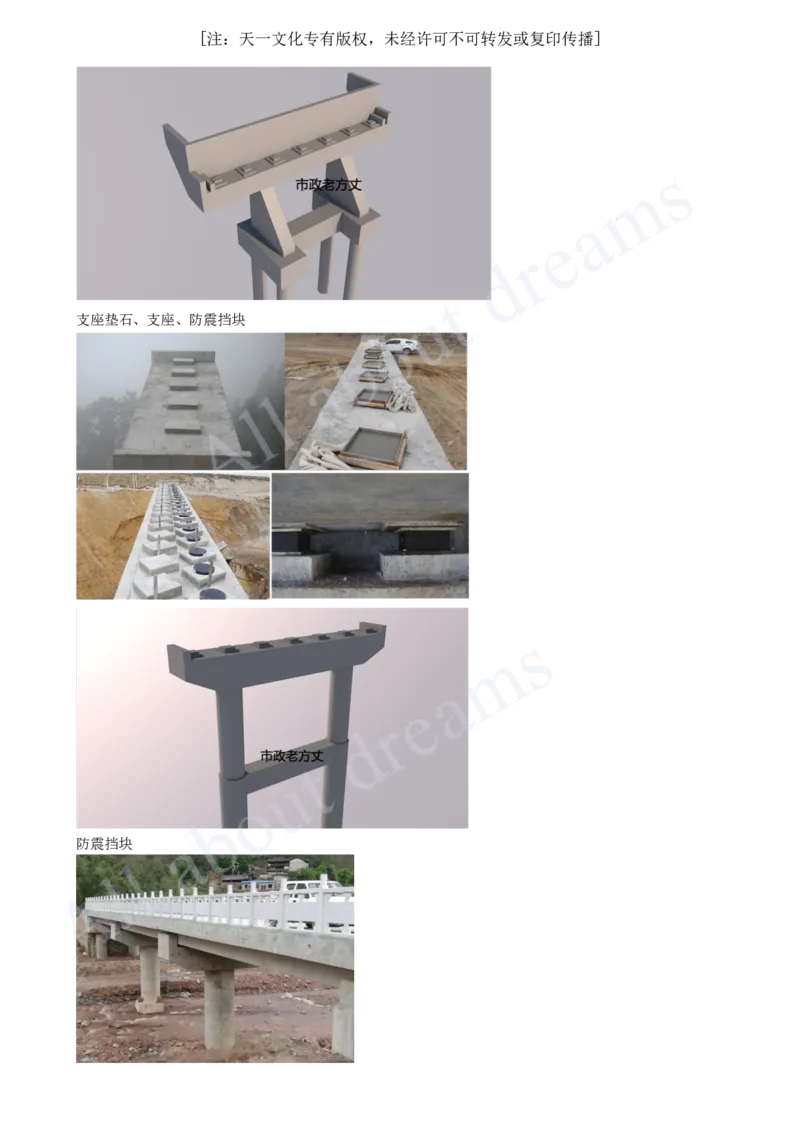

肋板式桥台（帽梁/桥台盖梁）[注：天一文化专有版权，未经许可不可转发或复印传播]

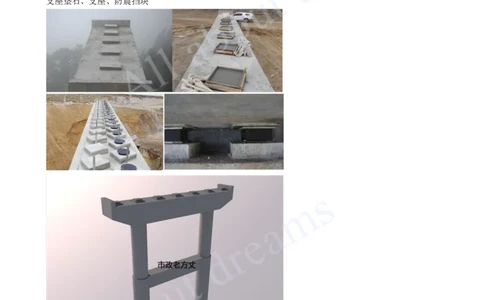

支座垫石、支座、防震挡块
防震挡块[注：天一文化专有版权，未经许可不可转发或复印传播]

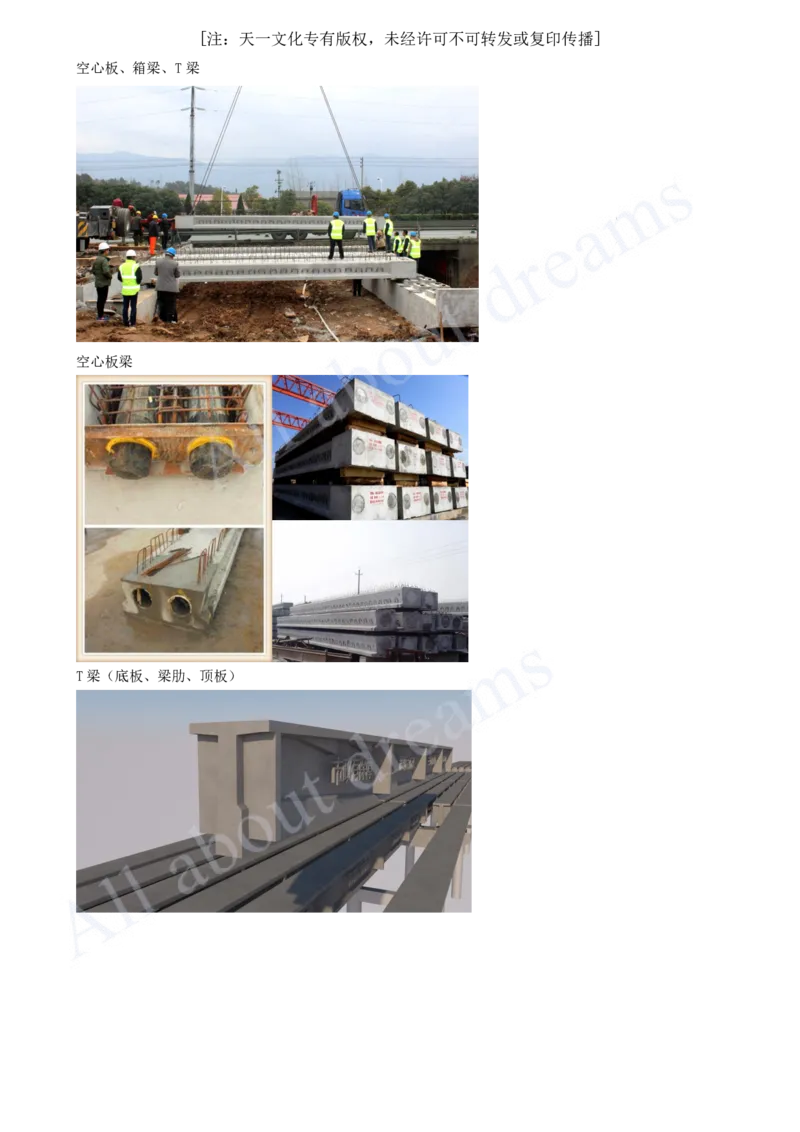

空心板、箱梁、T梁
空心板梁

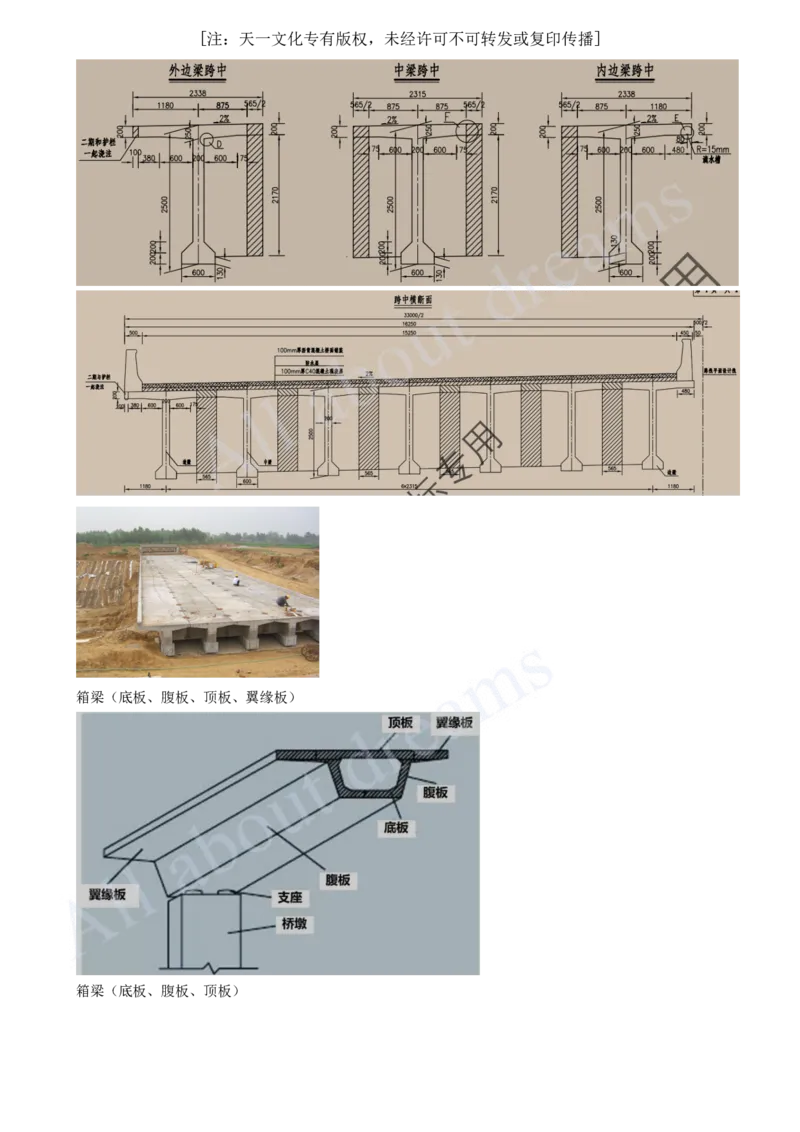

T梁（底板、梁肋、顶板）[注：天一文化专有版权，未经许可不可转发或复印传播]

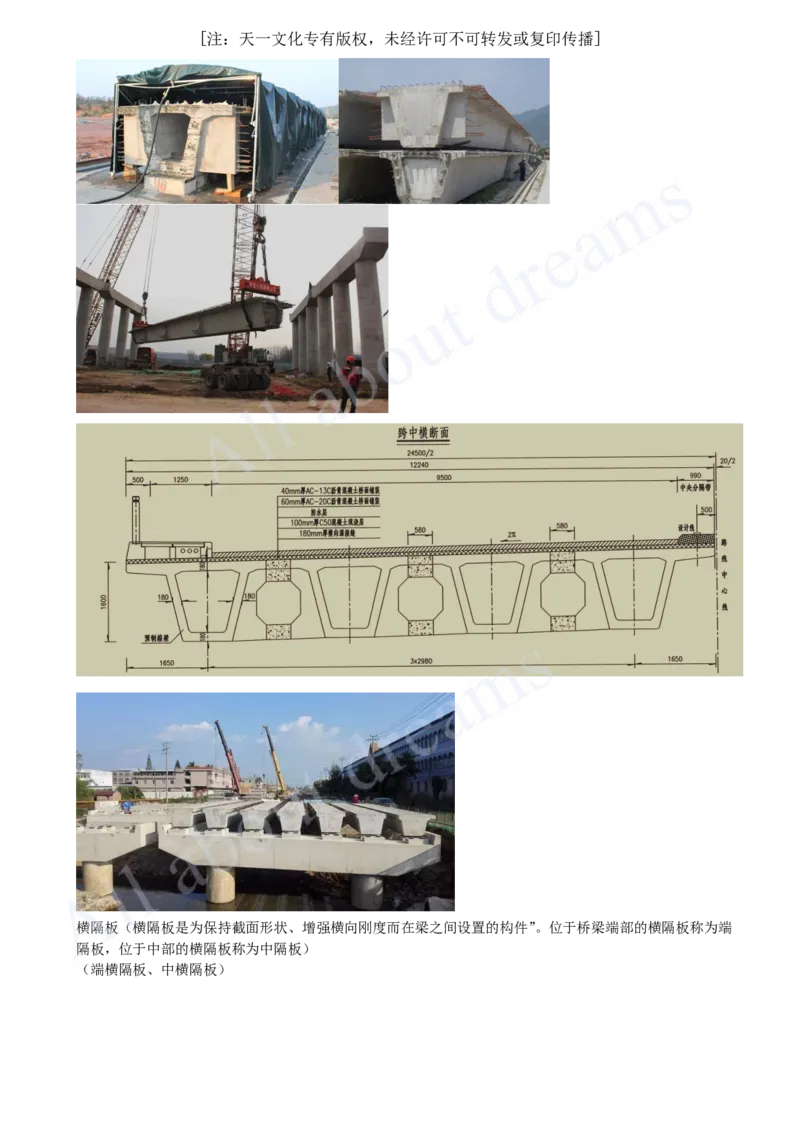

箱梁（底板、腹板、顶板、翼缘板）
箱梁（底板、腹板、顶板）[注：天一文化专有版权，未经许可不可转发或复印传播]
横隔板（横隔板是为保持截面形状、增强横向刚度而在梁之间设置的构件”。位于桥梁端部的横隔板称为端
隔板，位于中部的横隔板称为中隔板）
（端横隔板、中横隔板）[注：天一文化专有版权，未经许可不可转发或复印传播][注：天一文化专有版权，未经许可不可转发或复印传播]
湿接头、湿接缝
市政老方丈
现浇梁板（支架法、悬臂浇筑法、移动模架法）
现浇梁板（悬臂浇筑法）[注：天一文化专有版权，未经许可不可转发或复印传播]
现浇梁板（移动模架法）
主桥、引桥（引道）、匝道[注：天一文化专有版权，未经许可不可转发或复印传播]
匝道
一跨（孔）：两个桥墩（台）之间为一跨（孔）。
一联：两个伸缩缝之间为一联，可以是3跨一联……。
市政老方丈
边跨、次边跨、中跨；（纵向）
边梁、中梁；（横向断面）[注：天一文化专有版权，未经许可不可转发或复印传播]
边梁、中梁；（横向断面）
市政老方丈[注：天一文化专有版权，未经许可不可转发或复印传播]
桥梁施工动画-桥梁基本组成
