9.2 施工组织设计
9.2.1 施工工厂设施
考点1：施工工厂设施★★
考点1 内容 考频指数
一、主要施工工厂设施
施工工厂设施★★ 1.混凝土制冷（热）系统 ※※
2.风、水、电、通信及照明

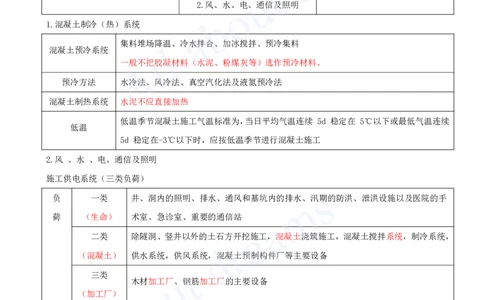

1.混凝土制冷（热）系统
集料堆场降温、冷水拌合、加冰搅拌、预冷集料
混凝土预冷系统
一般不把胶凝材料（水泥、粉煤灰等）选作预冷材料。
预冷方法 水冷法、风冷法、真空汽化法及液氮预冷法
混凝土制热系统 水泥不应直接加热
低温季节混凝土施工气温标准为，当日平均气温连续 5d 稳定在 5℃以下或最低气温连续
低温
5d 稳定在-3℃以下时，应按低温季节进行混凝土施工
2.风 、水 、电、通信及照明
施工供电系统（三类负荷）
负 一类 井、洞内的照明、排水、通风和基坑内的排水、汛期的防洪、泄洪设施以及医院的手
荷 （生命） 术室、急诊室、重要的通信站
二类 除隧洞、竖井以外的土石方开挖施工，混凝土浇筑施工，混凝土搅拌系统，制冷系统，
（混凝土） 供水系统，供风系统，混凝土预制构件厂等主要设备
三类
木材加工厂、钢筋加工厂的主要设备
（加工厂）
砂石加工系统、金属结构及机电安装、机修系统、施工照明等主要设备中，部分属二类负荷，部分属
三类负荷。（不二不三）
【单选】下列拌合料预冷方式中，不宜采用的是（ ）。
A.冷水拌合
B.加冰搅拌
C.预冷集料
D.预冷水泥[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：D
【多选】下列气温条件下应编制冬期施工作业计划的是（ ）。
A.连续5d平均气温低于5℃
B.连续5d平均气温低于8℃
C.连续5d最低温度低于-3℃
D.连续5d最低温度低于0℃
E.昼夜平均气温低于6℃，且最低温度低于0℃
答案：AC

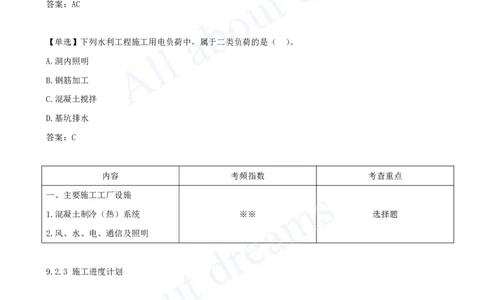

【单选】下列水利工程施工用电负荷中，属于二类负荷的是（ ）。
A.洞内照明
B.钢筋加工
C.混凝土搅拌
D.基坑排水
答案：C
内容 考频指数 考查重点
一、主要施工工厂设施
1.混凝土制冷（热）系统 ※※ 选择题
2.风、水、电、通信及照明
9.2.3 施工进度计划
考点3：施工进度计划★★★
考点3 内容 考频指数
一、施工进度计划表达方法
1）横道图
2）工程进度曲线
施工总进度的要求★★★ 3）网络图 ※※※
①单代号网络计划：
②双代号网络计划：[注：天一文化专有版权，未经许可不可转发或复印传播]
③时标网络图：
一、施工进度计划表达方法★★★
工程设计和施工阶段常采用的进度计划表达方法包括：横道图、工程进度曲线、 施工进度管理控制曲线、形
象进度图、网络进度计划
1）横道图
2）工程进度曲线
3）网络图（补充）
①单代号网络计划（略-14年一个小问级难）
②双代号网络计划（重点讲-几乎年年考）
③时标网络图（双代号升级版本）

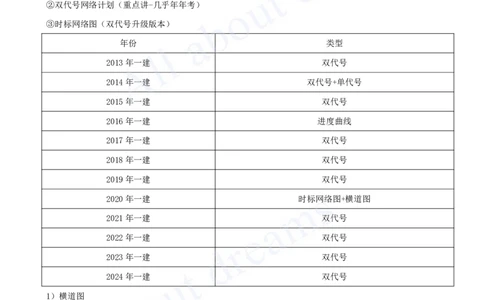

年份 类型
2013年一建 双代号
2014年一建 双代号+单代号
2015年一建 双代号
2016年一建 进度曲线
2017年一建 双代号
2018年一建 双代号
2019年一建 双代号
2020年一建 时标网络图+横道图
2021年一建 双代号
2022年一建 双代号
2023年一建 双代号
2024年一建 双代号
1）横道图
1.是什么？
用横道图表示的施工进度计划，一般包括两个基本部分，即左侧的工程项目（工作名称）及工程（工作）的
持续时间等基本数据部分和右侧的横道线部分。
2.解决什么？
横道图直观描述了什么任务计划在什么时候进行，计划多久时间完成，实际已经完成多少等信息。
（1）不能明确反映出各项工作之间错综复杂的相互关系
（2）不能明确地反映出影响工期的关键工作和关键线路，无法反映出整个工程项目的关键所在，不便于进度
控制人员抓住主要矛盾。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）不能反映出工作所具有的机动时间，看不到计划的潜力所在，无法进行最合理的组织和指挥。
（4）不能反映工程费用与工期之间的关系，不便于缩短工期和降低成本。
3.考什么？
判定日期。（能表示的信息少，考题单一）
基
坑

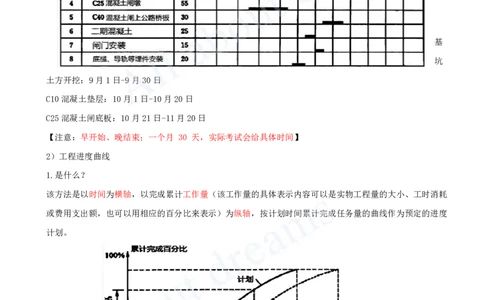

土方开挖：9月1日-9月30日
C10混凝土垫层：10月1日-10月20日
C25混凝土闸底板：10月21日-11月20日
【注意：早开始、晚结束；一个月 30 天，实际考试会给具体时间】
2）工程进度曲线
1.是什么？
该方法是以时间为横轴，以完成累计工作量（该工作量的具体表示内容可以是实物工程量的大小、工时消耗
或费用支出额，也可以用相应的百分比来表示）为纵轴，按计划时间累计完成任务量的曲线作为预定的进度
计划。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.解决什么？
同一个工作：
（1）实际工程进展速度。
（2）进度超前或拖延的时间。
（3）工程量的完成情况。
（4）后续工程进度预测。
3.考什么？
判定推迟或提前。
【例题·案例节选】
施工单位对发电隧洞加固（E）工作施工进度有关数据进行统计，绘制的工作进度曲线如图所示。
问题：指出 E 工作第 60 天末实际超额(或拖欠)计划累计工程量的百分比、提前(或)拖欠的天数。指出 E 工
作实际持续时间。
答案：
（1）第 60 天末，E 工作实际拖欠计划累计工程量为 12.1%；拖延 20 天。
（2）E 工作的实际持续时间是 180d。
3）网络进度计划
①单代号网络计划（略）
②双代号网络计划（几乎年年考）
③时标网络图（双代号升级版本）
（1）是什么？
以箭线及其两端节点的编号表示工作的网络图。
（2）解决什么？[注：天一文化专有版权，未经许可不可转发或复印传播]
各工作之间的逻辑关系十分清楚，且经过时间参数的计算可找出关键线路，并可上机调整和优化。
（3）考什么？（经典5题型）
题型1.网络计划图绘制：绘制、调整、挑错修改等；
题型2.参数计算：关键线路与关键工作、总时差；
题型3.索赔问题：工期延误、能否索赔；
题型4.进度优化：调整网络图
题型5.计算时间节点：与横道图考法相同
题型1.网络计划图绘制：绘制、调整、挑错修改等；
（1）起点工作：节点编号
（2）逻辑关系：紧前、紧后
（3）持续时间
（4）绘制顺序
【绘制网络图】
工作名称 紧前工作 紧后工作 工作名称 紧前工作 紧后工作
B（2） \ C、D、E F（7） D、C H
D（6） B F G（6） C、E H
E（4） B G H（5） F、G \
C（5） B G、F
题型2.参数计算：关键线路与关键工作、总时差（走迷宫法）[注：天一文化专有版权，未经许可不可转发或复印传播]
1）关键线路：持续时间最长的线路为关键线路，关键线路的持续时间就是工期；每一个网络计划至少有一条
关键线路。
关键线路上的工作就是关键工作。关键工作的总是差最小
次关键线路：持续时间仅短于关键线路的线路。
1、关键线路B-D-F-H
2、关键工作B、D、F、H
3、次关键线路B-C-F-H
2）工期T（time）：完成任务所需要的时间。
计划工期—该工作所在所有线路时间最长的
3）总时差：不影响总工期前提下，工作可以利用的机动时间
①公式计算：最迟开始-最早开始=最迟完成-最早完成
②双代号时标网络计划：紧后工作总时差加本工作与该紧后工作时间间隔之和的最小值
1、计划工期=20
2、D工作总时差=0
3、C工作总时差=1
题型3.索赔问题：工期延误、能否索赔；
（1）责任划分（承发包双方责任、义务）
（2）工期延误（关键工作、时差）
①关键工作：则延误多久就对总工期影响多久；
②非关键工作：不超过总时差，不影响总工期；超过总时差，影响总工期，值为两者之差。[注：天一文化专有版权，未经许可不可转发或复印传播]
事件1：A工作过程中，发现局部地质条件与项目法人提供的勘察报告不符，需进行处理，A工作的实际工作
时间为34天。
事件2：B工作中，部分钢筋安装质量不合格，施工单位按监理单位要求进行返工处理，B工作实际工作时间
为26天。
事件3：由于法人未能及时提供设计图纸，导致闸门在开工后第153天末才运抵现场。
问题：1.指出事件1、事件2、事件3责任方，并分别分析对计划总工期有何影响。
答案：
事件1：责任方：发包人，A是关键工作，影响计划总工期4d；
事件2：责任方：承包人；B是关键工作，影响计划总工期6d
事件3：责任方：发包人；G是非关键工作，延误53天，总时差为50天，影响计划总工期3d；
