3.3.1 面板堆石坝结构布置
3.3 面板堆石坝施工技术
3.3.1 面板堆石坝结构布置
3.3.2 坝体填筑施工
3.3.3 面板及趾板施工
章节 题型 2020 2021 2022 2023 2024
单选 1 1
3.3 面板堆石坝
多选 2
施工技术
案例 4 20 5 5

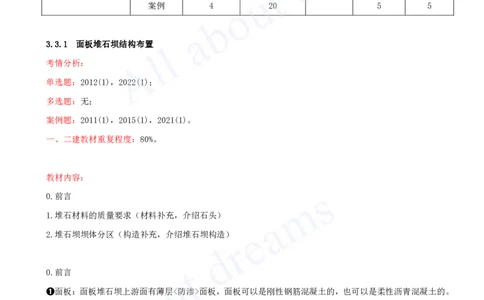

3.3.1 面板堆石坝结构布置
考情分析：
单选题：2012(1)，2022(1)；
多选题：无；
案例题：2011(1)，2015(1)，2021(1)。
一、二建教材重复程度：80%。
教材内容：
0.前言
1.堆石材料的质量要求（材料补充，介绍石头）
2.堆石坝坝体分区（构造补充，介绍堆石坝构造）
0.前言
➊面板：面板堆石坝上游面有薄层<防渗>面板，面板可以是刚性钢筋混凝土的，也可以是柔性沥青混凝土的。
➋堆石：坝体主要是<堆石>结构。良好的堆石材料，尽量减少堆石体的变形，为面板正常工作创造条件，是
坝体安全运行的<基础>。
1.堆石材料的质量要求[注：天一文化专有版权，未经许可不可转发或复印传播]
堆石材料质量要求：（2015(1)、2021(1)案例）
①抗压强度、②石料硬度（判断加工难度）、③天然重度（与e\n有关，判断承载能力）、④软化系数（抗风
化能力 ，K=1，意味着喝醉了和没喝酒一样的硬）、⑤碾压后的密实度和内摩擦角、⑥碾
压后的渗透能力（渗透性）
（4“度”赤水，印度阿三，室内，中枪死了，fuck）
（蓝田日<暖>玉<生>烟）
（此石非彼石：教材，P96+95，对比）

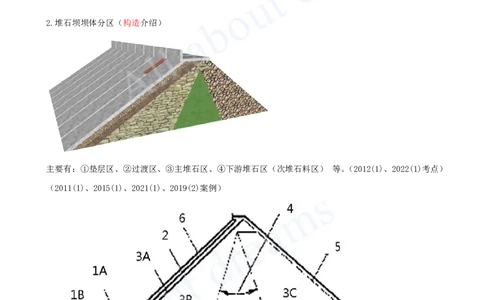

2.堆石坝坝体分区（构造介绍）
主要有：①垫层区、②过渡区、③主堆石区、④下游堆石区（次堆石料区） 等。（2012(1)、2022(1)考点）
（2011(1)、2015(1)、2021(1)、2019(2)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题：2022(1)-8.面板堆石坝的过渡区位于（ ）之间。
A.主堆石区与下游堆石区
B.上游面板与垫层区
C.垫层区与主堆石区
D.下游堆石区与下游护坡
答案：C
解析：堆石坝坝体分区主要有：①垫层区、②过渡区、③主堆石区、④下游堆石区（次堆石料区） 等。

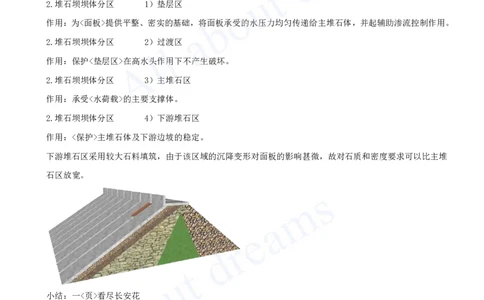

2.堆石坝坝体分区 1）垫层区
作用：为<面板>提供平整、密实的基础，将面板承受的水压力均匀传递给主堆石体，并起辅助渗流控制作用。
2.堆石坝坝体分区 2）过渡区
作用：保护<垫层区>在高水头作用下不产生破坏。
2.堆石坝坝体分区 3）主堆石区
作用：承受<水荷载>的主要支撑体。
2.堆石坝坝体分区 4）下游堆石区
作用：<保护>主堆石体及下游边坡的稳定。
下游堆石区采用较大石料填筑，由于该区域的沉降变形对面板的影响甚微，故对石质和密度要求可以比主堆
石区放宽。
小结：一<页>看尽长安花
1.堆石材料的质量要求【案例】【➊15四渡锦瑟、21四渡锦瑟】
2.堆石坝坝体分区【➊12图转字、22图转字】
【案例】【➊11图、15图、21图、➋19图】[注：天一文化专有版权，未经许可不可转发或复印传播]

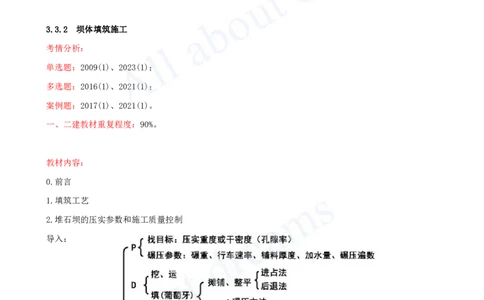

3.3.2 坝体填筑施工
考情分析：
单选题：2009(1)、2023(1)；
多选题：2016(1)、2021(1)；
案例题：2017(1)、2021(1)。
一、二建教材重复程度：90%。
教材内容：
0.前言
1.填筑工艺
2.堆石坝的压实参数和施工质量控制
导入：[注：天一文化专有版权，未经许可不可转发或复印传播]
0.前言
堆石体填筑的施工（质量控制）关键是要对<填筑工艺>和<压实参数>进行有效控制。
（也就是控制“怎么压（葡萄牙）”和压完后”怎么查“的问题）
（教材的编写时非线性的编写，教材的顺序是 D-P-CA）
1.填筑工艺
（介绍“怎么铺、压”的问题）（D）
（1）堆石料（右派）怎么铺：
坝体堆石料铺筑宜采用<进占法>，必要时可采用自卸汽车后退法与进占法结合卸料。（葡萄）
（2）垫层料（左派）怎么铺、怎么压：
摊铺多用<后退法>，以减轻物料的分离。（葡萄）
采用：①斜坡振动碾、②液压平板振动器压实。（牙）
进占法，优点：减轻了推土机的摊平工作量，使堆石填筑速度加快；缺点：轮胎磨损较严重，有分离现象。
后退法，优点：减轻轮胎磨损；缺点：摊平工作量大，且影响施工进度。
例题：2021(1)-23.关于土石坝施工的说法，正确的有（ ）。
A.进占法时，自卸汽车与推土机不在同一高程
B.后退法时，自卸汽车与推土机在同一高程
C.垫层料的摊铺宜采用后退法
D.堆石料碾压采用羊脚碾
E.石料粒径不应超过压实层厚度[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：CE
解析：
TOP不记忆：
“进”字第一笔，是什么？所以，同一高程；
“后”字第一笔，是什么？所以，不在同一高程。
（3）堆石料（右派）怎么压：
坝体堆石料碾压应采用<振动>平碾，其工作质量不小于10t。高坝宜采用重型振动碾，振动碾行进速度宜小于
3km/h。各碾压段之间的搭接不应小于1.0m。（牙）
（4）压实问题怎么办：压实过程中，有时表层<块石有失稳>现象，采用①斜坡碾压与②砂浆固坡相结合的施
工方法。（牙）
2.堆石坝的压实参数和施工质量控制 1）压实参数
堆石坝的压实参数：①碾重、②行车速率、③铺料厚度、④加水量、⑤碾压遍数。（2017(1)、2021(1)、2019(2)
案例）
对比：
土料填筑压实参数：碾压机具的重量、含水量、碾压遍数及铺土厚度等，对于振动碾还应包括振动频率及行
走速率等。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.堆石坝的压实参数和施工质量控制 2）质量控制（CA）
堆石坝施工质量控制（5条）（CA）
（1）坝料压实质量检查，应采用：①碾压参数、②干密度（孔隙率）等参数控制，以控制<碾压参数>为主。
（施工前和施工后）
（2）铺料厚度、碾压遍数、加水量等碾压参数应符合<设计要求>，铺料厚度应每层测量，其误差不宜超过<
层厚>的10%。（施工前）
（3）坝料压实检查项目、取样次数见表。
坝料压实检查项目、取样次数见表。
坝料 检查项目 取样次数
坝面 干密度、颗粒级配 1次/（500~1000m³）
垫层料 上游坡面 干密度、颗粒级配 1次/（1500~3000m³）
小区 干密度、颗粒级配 1次/（1~3层）
过渡料 干密度、颗粒级配 1次/（1000~5000m³）
1次/（1000~5000m³），
砂砾料 干密度、<相对密度Dr>、颗粒级配
每层不小于10点
干密度、<孔隙率n>、颗粒级配 1次/（5000~50000m³）
堆石料
（2021(1)案例）（大家都对） （2021(1)案例）
（4）坝料压实检查方法
（2016(1)、2023(1)、2022(2B)考点，2017(1)案例）
试坑
干密度检测方法
直径 厚度
垫层料 挖坑灌水（砂）法 核子密度仪法 ≥最大料径的4倍 碾压层厚
过渡料 挖坑灌水（砂）法 ≥最大料径的3~4倍 碾压层厚
≥最大料径的2~3倍
堆石料 挖坑灌水（砂）法 碾压层厚
最大不超过2米
例题1：2016(1)-22.混凝土面板堆石坝的垫层料压实干密度测量方法有（ ）。
A.环刀法 B.挖坑灌水法
C.挖坑灌砂法 D.试坑法
E.核子密度仪法
答案：BCE[注：天一文化专有版权，未经许可不可转发或复印传播]
解析：垫层料压实干密度测量方法有挖坑灌水法、挖坑灌砂法、核子密度仪法。
例题2：2023(1)-5.采用挖坑灌水（砂）法检测面板堆石坝堆石料压实干密度时，试坑深度为（ ）。
A.碾压层厚
B.1/3碾压层厚
C.1/2碾压层厚
D.1.5倍碾压层厚
答案：A
解析：试坑厚度为碾压层厚。
（5）测定的干密度，其平均值不小于设计值，标准差不宜大于50g／m³。当样本数小于20组时，应按合格率
不小于90％，不合格点的干密度不低于设计干密度的95％控制。（类似质量评定）
小结：（一<页>看尽长安花）
1.填筑工艺【➊21综、➋16后退法】
2.压实参数和质量控制（Ⅰ压实参数）【案例】【➊17Ⓐ苡、21苡、➋19苡】
2.压实参数和质量控制（Ⅱ质量控制）【➊09灌水法、16垫层、23深度、➋14孔隙率、22B直径二米、23A
孔隙率】【案例】【➊17Ⓑ干密度、21堆石检查】
3.堆石体施工质量控制（垫层、过渡、主堆石）【➋13界面处<二建>】
3.3.3 面板及趾板施工
3.3 面板堆石坝施工技术
3.3.1 面板堆石坝结构布置
3.3.2 坝体填筑施工
3.3.3 面板及趾板施工
3.3.3 面板及趾板施工
考情分析：
单选题：2014(1)；
多选题：无；
案例题：2011(1)，2015(1)，2020(1)，2021(1)，2023(1)，2024(1)。[注：天一文化专有版权，未经许可不可转发或复印传播]
一、二建教材重复程度：60%。
教材内容：
1.混凝土面板的施工
2.沥青混凝土面板施工
3.接缝止水施工
1.混凝土面板的施工 0）框架
面板（分为面板和趾板）是主要防渗结构（2014(1)考点），厚度薄、面积大。
面板的施工主要包括：➊混凝土面板的分块、➋垂直缝砂浆条铺设、➌钢筋架立、➍面板混凝土浇筑、➎面
板养护等作业内容。（2011(1)、2021(1)、2023(1)、2024(1)案例）
（水浅王八多，遍地是大哥。庙小妖风大，全是案例咖。）
例题：2014(1)-8.混凝土面板堆石坝中面板的主要功能是（ ）。
A.抗压
B.抗冲
C.抗拉
D.抗渗
答案：D
解析：面板（分为面板和趾板）是主要防渗结构。

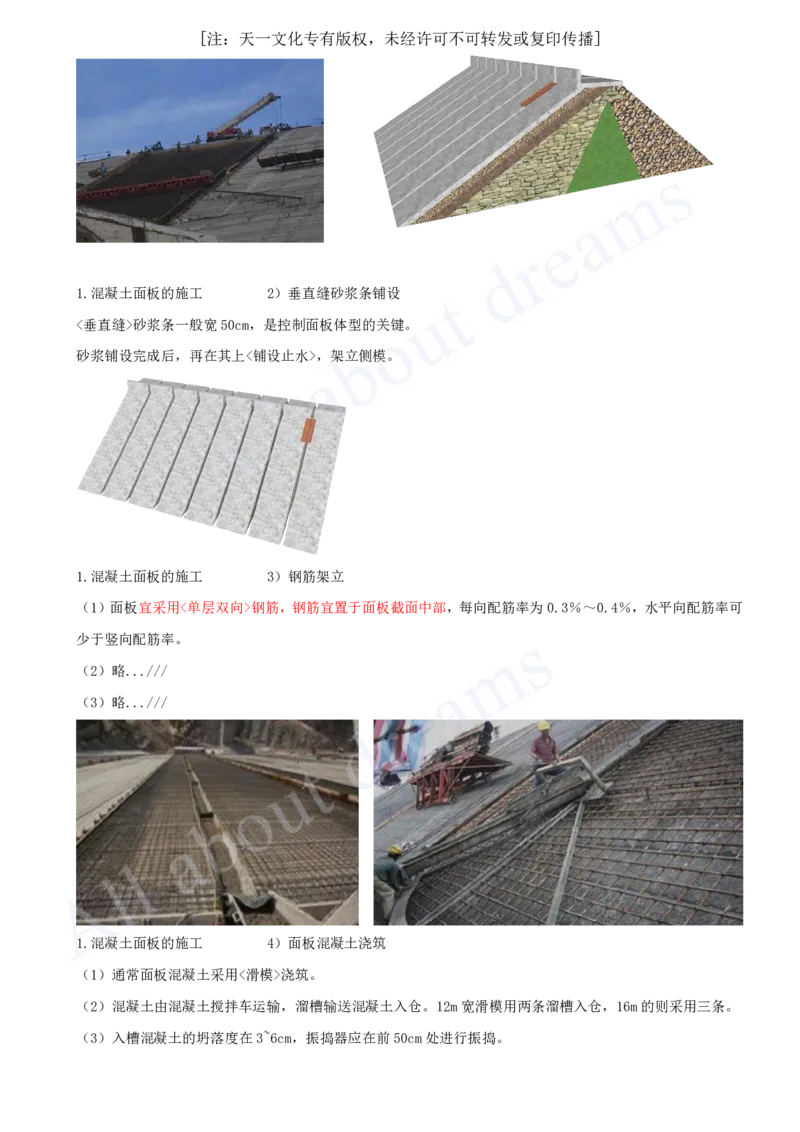

1.混凝土面板的施工 1）钢筋混凝土面板的分块
面板由<起始板>及<主面板>组成。
（纵缝）的间距决定面板的宽度。
面板通常采用<滑模>连续浇筑。
中部<受压>区垂直缝的间距可为12~ 18m，两侧<受拉>区的间距可为6~9m。
中等高度以下的坝，面板混凝土<不宜设置>水平缝，高坝和要求施工期蓄水的坝，面板可以<设置>1~2条水平
缝。[注：天一文化专有版权，未经许可不可转发或复印传播]
1.混凝土面板的施工 2）垂直缝砂浆条铺设
<垂直缝>砂浆条一般宽50cm，是控制面板体型的关键。
砂浆铺设完成后，再在其上<铺设止水>，架立侧模。
1.混凝土面板的施工 3）钢筋架立
（1）面板宜采用<单层双向>钢筋，钢筋宜置于面板截面中部，每向配筋率为0.3％～0.4％，水平向配筋率可
少于竖向配筋率。
（2）略...///
（3）略...///
1.混凝土面板的施工 4）面板混凝土浇筑
（1）通常面板混凝土采用<滑模>浇筑。
（2）混凝土由混凝土搅拌车运输，溜槽输送混凝土入仓。12m宽滑模用两条溜槽入仓，16m的则采用三条。
（3）入槽混凝土的坍落度在3~6cm，振捣器应在前50cm处进行振捣。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）起始板可以采取<固定模板>或<翻转模板>浇筑，也可以采用<滑模>浇筑。（模拟题）
1.混凝土面板的施工 5）面板养护
➊面板的养护包括：①保温、②保湿<两项>内容。
➋一般采用草袋<保温>，喷水<保湿>，并要求<连续>养护。
➌面板混凝土宜在低温季节浇筑，加强混凝土面板表面的保湿和保温养护，直到蓄水为止，或至少<90d>。
（2011(1)、2015(1)案例）
课外：混凝土在正常养护条件下，其强度将随着龄期的增长而增长。最初7～14d内，强度增长较快，28d达
到设计强度。以后增长缓慢，但若保持足够的温度和湿度，强度的增长将延续几十年。普通水泥制成的混凝
土，在标准条件下，混凝土强度的发展大致与其龄期的对数成正比关系。
2.沥青混凝土面板施工
➊施工方法：①碾压法、②浇筑法、③预制装配法、④填石振动法。
➋施工特点：铺填及压实层薄，通常板厚10～30cm，施工压实层厚仅5～10cm，且铺填及压实均在坡面上进
行。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.接缝止水施工
➊接缝止水结构是面板堆石坝安全运行的<关键>问题之一。
➋面板坝接缝包括：趾板缝、周边缝、垂直缝（张性和压性缝）、防浪墙体缝、防浪墙底缝以及施工缝（水平
缝）等，
➌接缝止水材料包括：①金属止水片、②塑料止水带、③缝面嵌缝材料、④保护膜等。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.接缝止水施工 ➍铜止水带连接
连接方法：连接宜采用①对缝焊接、或②搭接焊接。
强度要求：焊缝处的抗拉强度<不应小于>母材抗拉强度的70%。
焊接要求：
①对缝焊接：应用<单面>双道焊缝；
②搭接焊接：宜<双面>焊接，搭接长度应<大于20mm>铜止水带宜用黄铜焊条焊接。
3.接缝止水施工 ➎不锈钢止水带焊接
◇不锈钢止水带宜用<钨极氩弧焊>焊接。
3.接缝止水施工 ➏焊缝合格标准
焊缝合格标准：金属止水带的①焊缝应表面光滑、②（焊缝）不渗水、③（焊缝）无孔洞、④（焊缝无）裂
隙、⑤（焊缝无）漏焊、⑥（焊缝无）欠焊咬边伤等缺陷。（2020(1)案例）（记忆：思国思家思天下，漏焊欠
焊咬边伤，光不溜就，无问<西东>）
如何检验：应抽样用<煤油>等做渗透检验。（2020(1)、2023(1)案例）[注：天一文化专有版权，未经许可不可转发或复印传播]
小结：（一<页>看尽长安花）
1.混凝土面板的施工（Ⅰ排序）【➊14面板作用】
【案例】【➊11排序、21工序包含、23工序包含、24排序】
1.混凝土面板的施工（Ⅱ养护）
【案例】【➊11<综Ⓑ>九十天、15养护时间和措施、15防渗固坡<删>】
2.沥青混凝土面板施工【无】
3.接缝止水施工【案例】【➊11<综Ⓐ>搭接、20秋香西东煤油、23<综ⒶⒸ>搭接、煤油】
