4.3.5 隧道防水与排水
1.施工防排水
1）隧道洞口及辅助坑道洞（井）口排水系统应符合的要求
（1）边坡、仰坡坡顶的截水沟应结合永久排水系统在洞口开挖前修建，其出水口应防止水顺坡面漫流，洞顶截水沟应与
路基边沟顺接组成排水系统，防止水流冲刷弃渣，危害农田和水利设施。
（2）洞外路堑向隧道内为下坡时，路基边沟应做成反坡，向路堑外排水。
3）洞内反坡排水应符合的要求
（1）根据距离、坡度、水量、设备和施工组织布置管路，一次或分段接力将水排出洞外。
（3）井下工作水泵的排水能力应不小于1.2倍正常涌水量，并配备备用水泵；井下备用水泵排水能力不应小于工作水泵排
水能力的70%。
4）井点降水施工应符合的要求
洞内涌水或地下水位较高，影响隧道施工时，可采用井点降水法和深井降水法处理。井点降水施工应符合下列要求：
8
7
1
9
4
8
3
信
微
系
联
题
押

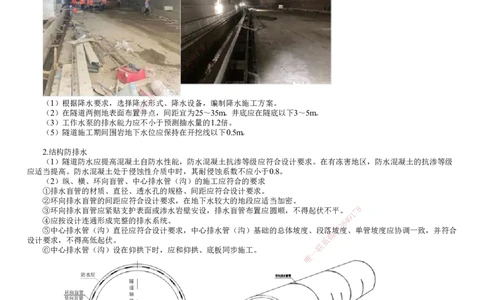

（1）根据降水要求，选择降水准形式、降水设备，编制降水施工方案。
精
（2）在隧道两侧地表面布置井点，间距宜为25～35m。井底应在隧底以下3～5m。
（3）工作水泵的排水能力应不小于预测抽水量的1.2倍。
（5）隧道施工期间围岩地下水位应保持在开挖线以下0.5m。
2.结构防排水
（1）隧道防水应提高混凝土自防水性能，防水混凝土抗渗等级应符合设计要求。在有冻害地区，防水混凝土的抗渗等级
应适当提高。防水混凝土处于侵蚀性介质中时，其耐侵蚀系数不应小于0.8。

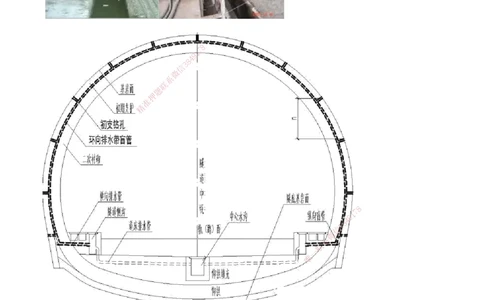

（2）纵、横、环向盲管、中心排水管（沟）的施工应符合的要求
①排水盲管的材质、直径、透水孔的规格、间距应符合设计要求。
②环向排水盲管的间距应符合设计要求，在地下水较大的地段应适当加密。
③环向排水盲管应紧贴支护表面或渗水岩壁安设，排水盲管布置应圆顺，不得起伏不平。 7 8
1
9
④应按设计连通形成完整的排水系统。 4
8
3
⑤中心排水管（沟）直径应符合设计要求，中心排水管（沟）基础的总体坡度、段落信坡度、单管坡度应协调一致，并符合
微
设计要求，不得高低起伏。 系
联
⑥中心排水管（沟）设在仰拱下时，应和仰拱、底板同步施工。 一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（3）防水板宜选用高分子材料，幅宽2～4m，厚度不宜小于1.5mm，并确保耐刺穿性好、柔性好、耐久性好。防水板铺设
应超前二次衬砌施工1～2个衬砌段，并与开挖掌子面保持一定距离。
防水板铺设应符合以下要求：
①宜采用专用台架，铺设前进行精确放样，画出标准线后试铺，确定防水板每环的尺寸，并尽量减少接头。
②防水板应无钉铺设，并留有余量，防水板与初期支护或岩面应密贴。
③防水板的搭接缝焊接质量应按充气法检查。当压力表达到0.25MPa时停止充气，保持15min，压力下降在10%以内，焊缝
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
质量合格。
（4）衬砌的施工缝和沉降缝采用橡胶止水带或塑料止水带防水时，止水带不得被钉子、钢筋和石子刺破。在固定止水带
和灌注混凝土过程中应防止止水带偏移。应加强混凝土振捣，排除止水带底部气泡和空隙，使止水带和混凝土紧密结合。

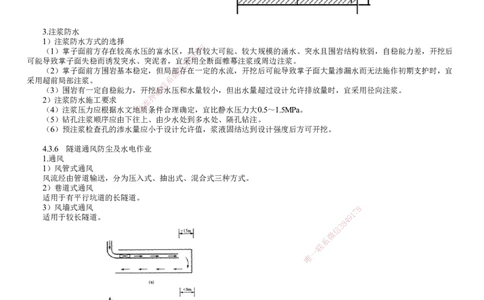

3.注浆防水
1）注浆防水方式的选择
8
（1）掌子面前方存在较高水压的富水区，具1有7较大可能、较大规模的涌水、突水且围岩结构软弱，自稳能力差，开挖后
9
可能导致掌子面失稳而诱发突水、突泥者，宜采8 4用全断面帷幕注浆或周边注浆。
3
信
（2）掌子面前方围岩基本稳定，但局微部存在一定的水流，开挖后可能导致掌子面大量渗漏水而无法施作初期支护时，宜
采用超前局部注浆。 系
联
（3）围岩有一定自稳能力，开挖题后水压和水量较小，但出水量超过设计允许排放量时，宜采用径向注浆。
押
2）注浆防水施工要求 准
（4）注浆压力应根据水文地精质条件合理确定，宜比静水压力大0.5～1.5MPa。
（5）钻孔注浆顺序应由下往上 、由少水处到多水处、隔孔钻注。
（6）预注浆检查孔的渗水量应小 于设计允许值，浆液固结达到设计强度后方可开挖。
4.3.6 隧道通风防尘及水电作业
1.通风
1）风管式通风
风流经由管道输送，分为压入式、抽出式、混合 式三种方式。
2）巷道式通风
适用于有平行坑道的长隧道。

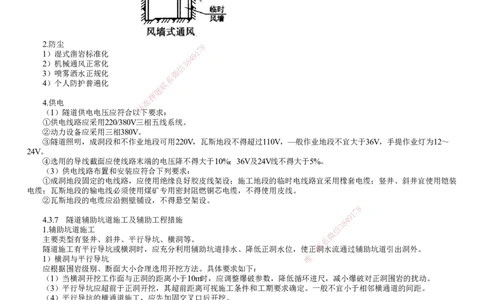

3）风墙式通风 8
1
7
适用于较长隧道。 9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.防尘
8
7
1）湿式凿岩标准化 9 1
4
2）机械通风正常化 3 8
信
3）喷雾洒水正规化 微
系
4）个人防护普遍化 联
题
押
4.供电 准
精
（1）隧道供电电压应符合以下要求：
①供电线路应采用220/380V三相 五线系统。
②动力设备应采用三相380V。
③隧道照明，成洞段和不作业地段可用220V，瓦斯地段不得超过110V，—般作业地段不宜大于36V，手提作业灯为12～
24V。
④选用的导线截面应使线路末端的电压降 不得大于10%；36V及24V线不得大于5%。
（3）供电线路布置和安装应符合下列要求：
①成洞地段固定的电线路，应使用绝缘良好胶皮 线架设；施工地段的临时电线路宜采用橡套电缆；竖井、斜井宜使用铠装
电缆；瓦斯地段的输电线必须使用煤矿专用密封阻燃铜芯 电缆，不得使用皮线。
②瓦斯地段的电缆应沿侧壁铺设，不得悬空架设。
8
1
7
4.3.7 隧道辅助坑道施工及辅助工程措施
8
4 9
1.辅助坑道施工 信
3
微
主要类型有竖井、斜井、平行导坑、横洞等。 系
隧道施工有平行导坑或横洞时，应充分利用辅助坑道排水、降低正洞 水位，使一正
联
洞水流通过辅助坑道引出洞外。
1）横洞与平行导坑 唯
应根据围岩级别、断面大小合理选用开挖方法。具体要求如下：
（1）当横洞开挖工作面与正洞的距离小于10m时，应调整爆破参数，降低循环进尺，减小爆破对正洞围岩的扰动。
（3）平行导坑应超前于正洞开挖，其超前距离可视施工条件和工期要求确定。一般不宜小于相邻横通道的间距。
（4）平行导坑的横通道施工，应先加固交叉口后开挖。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2）斜井
（1）斜井开挖的钻爆作业除应符合钻孔爆破掘进施工技术要点的有关规定外，还应满足下列要求：
①钻孔方向宜与斜井的倾角一致，孔底应比并底高程略低，避免出现台阶。
②每个循环进尺都应检测其髙程并控制井身的斜度，每隔20～30m应复核其中线、高程，确保斜井的位置正确。
③斜井使用应严格按设计要求及时支护。当斜井倾角大于30°且地质条件较差的斜井衬砌，其墙基的末端应做成台阶形
式。斜井防水板和二次衬砌台车应采取地锚、丝杠等锚固防滑措施。
8
7
1
4
9
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
（4）斜井运输方式 联
一
当斜井井身倾角α≤12°时，宜采用自卸汽车、装载机或挖掘机配合的无 轨运输唯方式；当12°<α≤28°时，宜选用轨道矿车或皮
带运输方式；当28°<α≤47°时，宜采用轨道矿车提升当47°<α≤70°时，应采用大型 箕斗提升。
3）竖井
竖井宜采用自上往下单行作业法施工。当正洞掘进已超前竖井位置时，亦可采用自下往上（反井）的施工方法。
竖井自上往下单行作业法施工应符合下列规定：
（1）井口的锁口圈应在井身掘进前完成。锁口圈应采用钢筋混凝土结构，并与下部井壁连成整体。作为井架基础时，应
与井架结构连成整体；顶面应高出地面0.5m。
（2）井身开挖宜采用直孔掏槽（可使多台钻机同时钻孔，降低爆破抛掷高度，减少对井筒设备的破坏），岩层倾斜较大
且裂隙明显，可采用楔形掏槽或其他形式掏槽。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
2.辅助工程措施
在隧道浅埋段、严重偏压地段、围岩自稳性差的地段以及大面积淋水或涌水地段、塌方地段等特殊地层地段施工时，应根
据现场实际情况，按地层稳定和安全施工要求，采取适用的辅助工程措施。常用的辅助工程措施包括围岩加固措施、稳定掌子
面及超期支护措施、涌水处理措施、隧底加固措施等。
4.3.8 隧道盾构施工
1.盾构法
1）盾构法工作原理
盾构法是暗挖法施工中的一种全机械化施工方法。它是将盾构机械在地层中推进，通过盾构外壳和管片支承四周围岩防止
发生往隧道内的坍塌。
2）盾构机分类及适用范围
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
盾构机既是一种施工机具，也是一种强有力的临时支撑结构。
盾构机按开挖面是否封闭划分，可分为密闭式和敞开式两类；按平衡开挖面土压与水压的原理不同，密闭式盾构机又可分
为土压式和泥水式两种；敞开式盾构机按开挖方式划分，可分为手掘式、半机械式和机械式三种。
土压平衡盾构和泥水平衡盾构应用较为广泛，土压平衡盾构适用于冲积黏土、洪积黏土、砂质土、砂砾、卵石等土层及其
互层。泥水平衡盾构适用于冲积洪积的砂砾、砂、粉质黏土、黏土层或多水互层的土层，有涌水工作面不稳定的土层，上部有
河川、湖沼、海洋等水压高、水量大的地层。复合盾构适用于地质条件复杂、软硬不均的混合地层。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
3）盾构施工 微
（1）盾构始发及试掘进阶段应符合的要求
联
系
①盾构始发前应验算盾构反力架及其支撑的刚度和强度，反力架应牢固 支撑在
唯
一始发井结构上；盾构反力架整体倾斜度应与
盾构基座的安装坡度一致。
⑦盾构应在始发段50～100m进行试掘进，并应根据地质情况、施工监测结果、试掘进经验等因素选用掘进参数。
（2）盾构正常掘进阶段应符合的要求
①土压平衡盾构掘进，开挖土体应充满土仓，并应核算排土量和开挖量；泥水平衡盾构掘进，泥浆压力与开挖面水土压
力、排土量与开挖量应保持平衡。掘进过程中，应采取防止螺旋输送机发生喷涌的措施。
②盾构掘进应随时监测和控制盾构姿态，使隧道轴线控制在设计允许偏差范围内。实施纠偏应逐环、小量纠偏，防止过量
纠偏损坏已拼装管片和盾尾密封。
（3）盾构到达接收阶段应符合的要求
①盾构到达前应拆除洞门围护结构。
②盾构距到达接收工作井15m内，应调整掘进速度、开挖压力等参数，减小推力、降低推进速度和刀盘转速，控制出土量
并监测土仓内压力。
③隧道贯通前10环管片应设置管片纵向拉紧装置，贯通后应快速顶推并迅速拼装管片。
（4）壁后注浆
盾构机掘进应进行同步注浆作业。为提高背衬注浆层的防水性及密实度，还应在同步注浆结束后进行补充注浆，注浆材料
性能应符合设计要求。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.TBM（全断面岩石隧道掘进机）法
1）TBM工作原理
TBM是隧道掘进机英文“Tunnel Boring Machine”的缩写。习惯上将用于软土地层的全断面隧道掘进机称为盾构，将用于
岩石地层的全断面隧道掘进机称为TBM。
TBM是一种依靠刀盘旋转破岩推进，隧道支护与出渣同时进行，并使隧道全断面一次成形的大型专用装备，是以岩石地
层为掘进对象。它与盾构的主要区别就是不具备泥水压、土压等维护掌子面稳定的功能。TBM具有掘进、出渣、导向、支护
四大基本功能，对于复杂地层，还配备地质超前预报设备。
2）TBM分类及适用范围
TBM的传统机型主要有开敞式TBM、单护盾TBM、双护盾TBM三种，分别适用于不同的地质条件。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
3）TBM施工
一
联
（1）TBM掘进应符合的要求 唯
②TBM应在起始段50～100m进行试掘进。始发掘进时，应以低速度、低推 力进行试掘进。
（2）TBM到达掘进应符合的要求
②TBM到达掘进的最后20m应根据围岩的地质情况确定合理的掘进参数，减小推力，降低推进速度，并及时支护或回填注
浆。
4.3.9 隧道改（扩）建
1.隧道改建施工
隧道改建是指对隧道进行衬砌结构加固、路幅调整、路面翻修、排水沟改造、电缆沟改造、增设横洞以及局部提高技术指
标和安全性能，改善服务功能等。
2.隧道扩建施工
（2）隧道二次衬砌应分段拆除，每次拆除分段长度宜为2～8m，并不得大于原衬砌一模衬砌长度，不得跨施工缝、变形
缝一次拆除。
（3）隧道拆除应先拆除二次衬砌，后拆除初期支护。
（6）围岩较差、原坍塌地段拆除时，二次衬砌一次拆除长度不宜大于3m。初期支护和围岩应先加固后拆除，必要时可采
取超前支护措施。二次衬砌有较严重的病害时，衬砌拆除前方应增加临时支撑。
3.隧道增建施工
增建隧道的自身施工，除需尽量减少对相邻既有隧道的不利影响以外，其余基本与新建隧道一样。
【例题】关于隧道施工供电线路安装要求的说法，不符合规定的是（ ）。
A.成洞地段固定的电力线路应使用绝缘良好胶皮线
B.瓦斯地段输电线必须使用胶皮线
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
C.竖井、斜井应采用铠装电缆
D.施工地段临时电线应采用橡套电缆
『正确答案』B
『答案解析』成洞地段固定的电线路，应使用绝缘良好胶皮线架设；施工地段的临时电线路宜采用橡套电缆；竖井、斜井宜使
用铠装电缆；瓦斯地段的输电线必须使用煤矿专用密封阻燃铜芯电缆，不得使用皮线。
【例题】井下工作水泵的排水能力应不小于1.2倍正常涌水量，并配备备用水泵；井下备用水泵排水能力不应小于工作水
泵排水能力的（ ）。
A.50％
B.70％
C.80％
D.100％
『正确答案』B
『答案解析』井下备用水泵排水能力不应小于工作水泵排水能力的70％。
【例题】隧道施工通风按照风道的类型和通风安装位置，通风方式有（ ）。
A.风管式通风
B.射流机通风
C.巷道式通风
D.无风道通风
E.风墙式通风
『正确答案』ACE
8
『答案解析』实施机械通风，必须具有通风机和风1 7道，按照风道的类型和通风安装位置，有如下几种通风方式：风管式通风、
9
巷道式通风、风墙式通风。 8 4
3
信
微
【例题】公路隧道辅助坑道施工类型系有（ ）。
联
A.竖井 题
押
B.斜井
准
C.横井 精
D.平行导坑
E.横洞
『正确答案』ABDE
『答案解析』公路隧道辅助坑道施工类型有竖井、斜井、平行导坑、横洞。
【例题】洞内结构防排水，符合要求的有（ ）。
A.防水板宜采用专用台架
B.防水板宜选用高分子材料
C.防水板采用钉子固定
D.防水板的搭接缝焊接质量应按充气法检查
8
E.中心排水管（沟）设在仰拱下时，应在仰拱、底板完成后 施工 9 1
7
8
4
『正确答案』ABD
信
3
『答案解析』选项C，防水板应无钉铺设。选项E，中心排水管（沟） 设在仰拱下时，应微与仰拱、底板同步施工。
