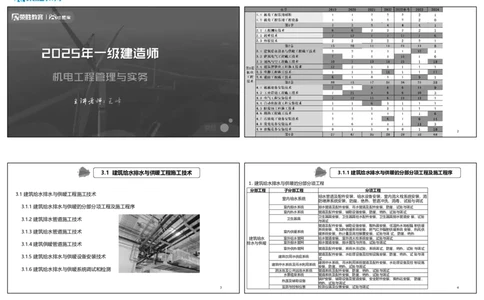

2025年一级建造师
机电工程管理与实务
主讲老师：王峰
2
3.1 建筑给水排水与供暖工程施工技术 3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
1.建筑给水排水与供暖的分部分项工程
分部工程 子分部工程 分项工程
3.1 建筑给水排水与供暖工程施工技术
给水管道及配件安装，给水设备安装，室内消火栓系统安装，消
室内给水系统
防喷淋系统安装，防腐，绝热，管道冲洗、消毒，试验与调试
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序 室内排水系统 排水管道及配件安装，雨水管道及配件安装，防腐，试验与调试
室内热水系统 管道及配件安装，辅助设备安装，防腐，绝热，试验与调试
卫生器具安装，卫生器具给水配件安装，卫生器具排水管道安 装，试验
3.1.2 建筑排水管道施工技术 卫生器具
与调试
管道及配件安装，辅助设备安装，散热器安装，低温热水地板辐 射供暖
3.1.3 建筑给水管道施工技术 室内供暖系统 系统安装，电加热供暖系统安装，燃气红外辐射供暖系统 安装，热风供
暖系统安装，热计量及调控装置安装，试验与调 试，防腐，绝热
建筑给水 室外给水管网 给水管道安装，室外消火栓系统安装，试验与调试
3.1.4 建筑供暖管道施工技术 排水与供暖 室外排水管网 排水管道安装，排水管沟与井池，试验与调试
室外供热管网 管道及配件安装，系统水压试验，系统调试，防腐，绝热，试验 与调试
管道及配件安装，水处理设备及控制设施安装，防腐，绝热，试 验与调
3.1.5 建筑给水排水与供暖设备安装技术 建筑饮用水供应系统
试
建筑中水系统、雨水利用系统管道及配件安装，水处理设备及控 制设施
建筑中水系统及雨水利用系统
安装，防腐，绝热，试验与调试
3.1.6 建筑给水排水与供暖系统调试和检测
游泳池及公共浴池水系统 管道系统及配件安装，防腐，绝热，试验与调试
水景喷泉系统 管道系统及配件安装，防腐，绝热，试验与调试
锅炉安装，辅助设备及管道安装，安全附件安装，换热站安装， 防腐，
热源及辅助设备
绝热，试验与调试
3 监测与控制仪表 检测仪器及仪表安装，试验与调试 4
视频16—17集 石家庄市长安区睿和中心19A08
10311-67663978

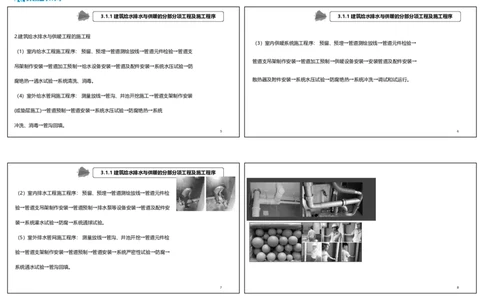

3.1.1 建筑给水排水与供暖的分部分项工程及施工程序 3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
2.建筑给水排水与供暖工程的施工程
（3）室内供暖系统施工程序： 预留、预埋→管道测绘放线→管道元件检验→
（1）室内给水工程施工程序： 预留、预埋→管道测绘放线→管道元件检验→管道支
管道支吊架制作安装→管道加工预制→供暖设备安装→安装管道及配件安装→
吊架制作安装→管道加工预制→给水设备安装→管道及配件安装→系统水压试验→防
腐绝热→通水试验→系统清洗、消毒。 散热器及附件安装→系统水压试验→防腐绝热→系统冲洗→调试和试运行。
（4）室外给水管网施工程序： 测量放线→管沟、井池开挖施工→管道支架制作安装
(或垫层施工)→管道预制→管道安装→系统水压试验→防腐绝热→系统
冲洗、消毒→管沟回填。
5 6
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
（2）室内排水工程施工程序： 预留、预埋→管道测绘放线→管道元件检
验→管道支吊架制作安装→管道预制→排水泵等设备安装→管道及配件安
装→系统灌水试验→防腐→系统通球试验。
（5）室外排水管网施工程序： 测量放线→管沟、井池开挖→管道元件检
验→管道支架制作安装→管道预制→管道安装→系统严密性试验→防腐→
系统通水试验→管沟回填。
7 8
视频16—17集 石家庄市长安区睿和中心19A08
20311-67663978
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序 1H414011 建筑管道工程的划分与施工程序
管道类型 试验类型 防腐及消毒

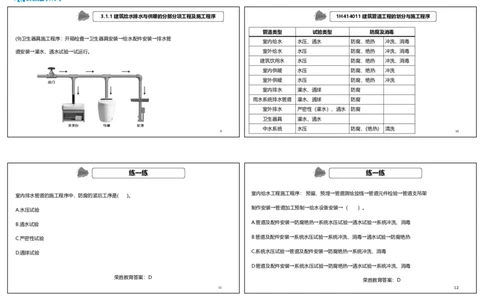

(9)卫生器具施工程序：开箱检查→卫生器具安装→给水配件安装→排水管
室内给水 水压、通水 防腐、绝热 冲洗、消毒
道安装→灌水、通水试验→试运行。 室外给水 水压 防腐、绝热 冲洗、消毒
建筑饮用水 水压 防腐、绝热 冲洗、消毒
室内供暖 水压 防腐、绝热 冲洗
室外供暖 水压 防腐、绝热 冲洗
室内排水 灌水、通球 防腐
雨水系统排水管道 灌水、通球 防腐
室外排水 严密性（灌水）、通水 防腐
卫生器具 灌水、通水
中水系统 水压 防腐、(绝热） 清洗
9 10
练一练 练一练
室内给水工程施工程序： 预留、预埋→管道测绘放线→管道元件检验→管道支吊架
室内排水管道的施工程序中，防腐的紧后工序是( )。
制作安装→管道加工预制→给水设备安装→（ ）。
A.水压试验
A.管道及配件安装→防腐绝热→系统水压试验→通水试验→系统冲洗、消毒
B.通水试验
C.严密性试验 B.管道及配件安装→系统水压试验→系统冲洗、消毒→通水试验→防腐绝热
D.通球试验 C.系统水压试验→管道及配件安装→防腐绝热→系统冲洗、消毒
D.管道及配件安装→系统水压试验→防腐绝热→通水试验→系统冲洗、消毒
荣胜教育答案：D
荣胜教育答案：D
11 12
视频16—17集 石家庄市长安区睿和中心19A08
30311-67663978

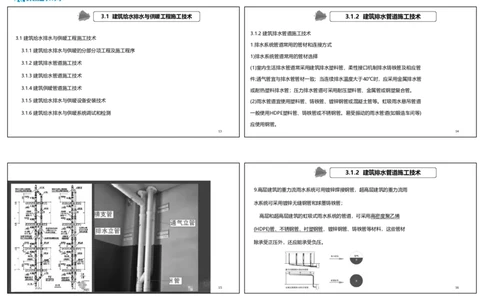

3.1 建筑给水排水与供暖工程施工技术 3.1.2 建筑排水管道施工技术
3.1.2 建筑排水管道施工技术
3.1 建筑给水排水与供暖工程施工技术
1.排水系统管道常用的管材和连接方式
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
1)排水系统管道常用的管材选择
3.1.2 建筑排水管道施工技术
(1)室内生活排水管道常采用建筑排水塑料管、柔性接口机制排水铸铁管及相应管
3.1.3 建筑给水管道施工技术
件;通气管宜与排水管管材一致；当连续排水温度大于40℃时，应采用金属排水管
3.1.4 建筑供暖管道施工技术
或耐热塑料排水管；压力排水管道可采用耐压塑料管、金属管或钢塑复合管。
3.1.5 建筑给水排水与供暖设备安装技术 (2)雨水管道宜使用塑料管、铸铁管、镀锌钢管或混凝土管等。虹吸雨水悬吊管道
3.1.6 建筑给水排水与供暖系统调试和检测 一般使用HDPE塑料管、铸铁管或不锈钢管。易受振动的雨水管道(如锻造车间等)
应使用钢管。
13 14
3.1.2 建筑排水管道施工技术
9.高层建筑的重力流雨水系统可用镀锌焊接钢管，超高层建筑的重力流雨
水系统可采用镀锌无缝钢管和球墨铸铁管；
高层和超高层建筑的虹吸式雨水系统的管道，可采用高密度聚乙烯
(HDPE)管、不锈钢管、衬塑钢管、镀锌钢管、铸铁管等材料，这些管材
除承受正压外，还应能承受负压。
15 16
视频16—17集 石家庄市长安区睿和中心19A08
40311-67663978
3.1.2 建筑排水管道施工技术 练一练
2)排水系统管道常用的连接方式
下列排水系统管材选用不正确的是（ ）。
(1)粘接连接：常用于硬聚氯乙烯(PVC-U)的室内排水管道。
A.连续排水温度大于40℃可采用金属排水管
(2)承插连接：用于排水铸铁管及管件的连接。有柔性连接和刚性连接两类，柔性连
B.刚性连接承插管采用石棉水泥或膨胀性填料密封
接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。
C.超高层建筑重力流雨水系统可采用镀锌焊接钢管
D.排水管与通气管的管材应一致
荣胜教育答案：C
17 18
3.1.2 建筑排水管道施工技术 3.1.2 建筑排水管道施工技术
2.室内排水管道施工技术要求 (2)排水塑料管道支吊架间距要求应满足表3.1-2的规定。
1)管道支吊架安装
横2立3
(1)金属排水管道上的吊钩或卡箍应固定在承重结构上。
固定件间距：横管不大于2m；立管不大于3m。楼层高度小于或等于
4m,立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。
19 20
视频16—17集 石家庄市长安区睿和中心19A08
50311-67663978
3.1.2 建筑排水管道施工技术 3.1.2 建筑排水管道施工技术
2)管道及配件安装
(2) 排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸
(1)室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度，铸铁
缩节间距不得大于4m。高层建筑中明设排水塑料管道应按设计要求设置阻
管的坡度应高于塑料管的坡度。室内生活污水、雨水管道的最小坡度应满足表
火圈或防火套管。
3.1-3的要求。
21 22
3.1.2 建筑排水管道施工技术 3.1.2 建筑排水管道施工技术
（3）排水通气管不得与风道或烟道连接，通气管应高出屋面300mm，且必须大
(4)生活饮用水箱(池)、中水箱(池)、雨水清水池的泄水管道、溢流管，不得与污水
于最大积雪厚度。在通气管出口4m以内有门、窗时，通气管应高出门、窗顶
管道直接连接，采用间接排水，并应留出不小于100mm的隔断空间。
600mm或引向无门、窗一侧。在经常有人停留的平屋顶上，通气管应高出屋面2m，
并应根据防雷要求设置防雷装置。屋顶有隔热层应从隔热层板面算起。
23456
23 24
视频16—17集 石家庄市长安区睿和中心19A08
60311-67663978
3.1.2 建筑排水管道施工技术 练一练
3.室外排水管道技术要求 下列有关室内排水管道说法错误的是（ ）。
（1）排水管道的坡度必须符合设计要求，严禁无坡或倒坡。 A.金属排水管道横管固定件间距不超过3m
（3）承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。
B.排水塑料管必须按照设计要求及位置装设伸缩节
C.室内生活污水管道铸铁管的坡度应高于塑料管的坡度
D.排水通气管应高出屋面300mm，且必须大于最大积雪厚度
E.中水箱泄水管道采用间接排水，并应留出不少于150mm隔断间隙
荣胜教育答案：AE
25 26
3.1 建筑给水排水与供暖工程施工技术 3.1.3 建筑给水管道施工技术
1.给水系统管道常用的管材和连接方式
3.1 建筑给水排水与供暖工程施工技术
1)给水系统管道常用的管材选择
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
室内给水管道，应选用耐腐蚀和安装连接方便可靠的管材，可采用不锈钢
3.1.2 建筑排水管道施工技术
管、铜管、塑料给水管和金属塑料复合管及经防腐处理的钢管。
3.1.3 建筑给水管道施工技术
高层建筑给水立管不宜采用塑料管。
3.1.4 建筑供暖管道施工技术
3.1.5 建筑给水排水与供暖设备安装技术
3.1.6 建筑给水排水与供暖系统调试和检测
27 28
视频16—17集 石家庄市长安区睿和中心19A08
70311-67663978
3.1.3 建筑给水管道施工技术 3.1.3 建筑给水管道施工技术
2）建筑管道常用的连接方法
连接方式 适用类型
连接方式 适用类型
沟槽连接
管径≤80mm的镀锌钢管宜用螺纹连接，多用于明装管道。钢塑复合管 直 径：≥100mm的镀锌钢管或钢塑复合管。
螺纹连接 （卡箍连接）
一般也用螺纹连接。
卡压连接 管 径：≤80mm的薄壁不锈钢
一般用在主干道连接阀门、水表、水泵等处，以及需要经常拆卸、检修
法兰连接
的管段上。 螺纹连接 管 径：≤80mm
焊接适用于非镀锌钢管，多用于暗装管道和直径较大的管道。铜管连接 承插焊：＜22mm
焊接
焊接 可采用专用接头或焊接，当管径＜22mm时宜采用承插或套管焊接，承 对口焊：≥22mm
口应迎介质流向安装，当管径≥22mm时宜采用对口焊接。
卡卡罗特（焊）
沟槽连接 连接可用于消防水、空调冷热水、给水、雨水等系统直径≥100mm的镀
1 8 8 2
（卡箍连接） 锌钢管或钢塑复合管。
卡套式连接 铝塑复合管一般采用螺纹卡套压接。铜管的连接也可采用螺纹卡套压接
卡压连接 管径≤80mm的薄壁不锈钢管道常采用卡压连接。
热熔连接 PPR管、HDPE管的连接方法采用热熔器进行热熔连接。
29 29 30
30
练一练 3.1.3 建筑给水管道施工技术
2.室内给水管道施工技术要求
下列给水系统管道常用的连接方式说法正确的是（ ）。
2)管道元件检验
A.管径为50mm的镀锌管道采用螺纹连接
(1)主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文
B.主干道的阀门可采用法兰连接
件，规格、型号及性能检测报告应符合国家技术标准或设计要求。
C.管径为20mm的铜管可采用对口焊接
例如:生活给水系统的软接头一般采用不锈钢软接头，而不使用橡胶软接头，因
D.铝塑复合管一般采用沟槽连接 为后者很难达到饮用水卫生标准。
(3)管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备
E.PPR管采用热熔连接
资质的单位进行整定。
荣胜教育答案：ABE
31 32
视频16—17集 石家庄市长安区睿和中心19A08
80311-67663978
3.1.3 建筑给水管道施工技术 3.1.3 建筑给水管道施工技术
(4)阀门安装前，应做强度和严密性试验。试验应在每批(同牌号、同型号、同规格)
3)管道支吊架安装
数量中抽查10%，且不少于1个。对于安装在主干管上起切断作用的闭路阀门，应
（1）滑动支架应灵活，滑托与滑槽两侧间应留有3~5mm的间隙，纵向移动量
逐个做强度和严密性试验。
应符合设计要求。
(5)阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；
（2）无热伸长管道的吊架、吊杆应垂直安装。
试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门的
（3）有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
严密性和强度试验持续时间应不小于表3.1-4 的规定。
最短试验时间（s） (4)金属管道立管管卡安装应符合下列规定：楼层高度小于或等于5m，每层必
公称直径DN
严密性试验
（mm） 强度试验 须安装1个；楼层高度大于5m，每层不得少于2个；
非金属密封 金属密封
≤50 15 15 15 管卡安装高度，距地面应为1.5〜1.8m, 2个以上管卡应匀称安装，同一房间
65~200 15 30 60
250~450 30 60 180 33 管卡应安装在同一高度上。
3.1.3 建筑给水管道施工技术
(5) 薄壁不锈钢管道安装时，公称直径不大于25mm的管道可采用塑料管卡。
采用碳钢管卡或吊架时，碳钢管卡或吊架与管道之间应采用塑料或橡胶等隔
离垫。
视频16—17集 石家庄市长安区睿和中心19A08
90311-67663978
3.1.3 建筑给水管道施工技术 3.1.3 建筑给水管道施工技术
7. 管道及配件安装
5.管道预制
（1）管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则
(1)预制加工的管段应进行分组编号，非安装现场预制的管道应考虑运输的方
进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道，当管
便， 预制阶段应同时进行管道的检验和底漆的涂刷工作。
道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过程应注意
(2 )钢管热弯时应不小于管道外径的3.5倍；冷弯时应不小于管道外径的4倍； 成品保护。
焊接弯头应不小于管道外径的1.5倍；冲压弯头应不小于管道外径。
热了（冷）冲汗（焊）
7 8 2 3 ×0.5
38
3.1.3 建筑给水管道施工技术 3.1.3 建筑给水管道施工技术
（2）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热
（4）给水水平管道应有2‰ ~5‰的坡度坡向泄水装置。
水管道应在冷水管道左侧。 左热右冷
（5）水表应安装在便于检修，不受曝晒、污染和冻结的地方。安装螺翼式水表，
（3）
水平净距 交叉垂直净距
表前与阀门应有不小于8倍水表接口直径的直线管段。
给水引入管和排水排出管 ≥1m
室内给水与排水管道 0.5m 0.15m
给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应
加套管，其长度不得小于排水管管径的3倍。
39 40
视频16—17集 石家庄市长安区睿和中心19A08
100311-67663978
3.1.3 建筑给水管道施工技术 3.1.3 建筑给水管道施工技术
（6） 穿墙 穿楼板 6)防腐绝热
套管其顶部应高出装饰地面20mm (1)室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质
建筑管道 两端与饰 穿过卫生间或厨房楼板的套管，其顶部应
和结构应符合设计要求。
（金属或塑料套管） 面齐平 高出装饰地面50mm
(2)管道的防腐方法主要是涂漆。进行手工油漆涂刷时，漆层要厚薄均匀一致。多遍涂
套管底部应与楼板底面相平
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实， 刷时，必须在上一遍涂膜干燥后才可涂刷第二遍。
端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光
滑。管道的接口不得设在套管内。
42
练一练 练一练
下列关于管道及配件安装，说法正确的是（ ）。 下列室内给水管道及配件安装说法错误的是（ ）。
A.不同材质管道，先安装钢制管道后安装塑料管道 A.穿墙套管与管道之间缝隙宜用阻燃密实材料填实
B.管道接口设置在套管内时应做好标记
B.垂直安装时热水管道应在冷水管道的右侧
C.管道穿墙应设置金属或塑料套管
C.给水水平管道应有1‰的坡度且坡向泄水装置
D.安装在卫生间的套管，顶部应高出装饰地面50mm
D.螺翼式水表前与阀门应有不小于8倍水表接口直径的直线段
E.对于不同材质的管道应先安装塑料管，后安装钢管
E.楼板内的套管，底部与楼板地面相平
荣胜教育答案：BE
荣胜教育答案：ADE
43 44
视频16—17集 石家庄市长安区睿和中心19A08
110311-67663978
3.1 建筑给水排水与供暖工程施工技术 3.1.3 建筑给水管道施工技术
3.建筑饮用水供应工程施工技术要求
3.1 建筑给水排水与供暖工程施工技术
(2)建筑直饮水系统的管道应选用薄壁不锈钢管、铜管或其他符合食品级要求的
3.1.1 建筑给水排水与供暖的分部分项工程及施工程序
3.1.2 建筑排水管道施工技术 优质给水塑料管和优质钢塑复合管。开水管道应选用工作温度大于100℃的金
3.1.3 建筑给水管道施工技术（室内给水、饮用水、室外给水、中水） 属管道。
3.1.4 建筑供暖管道施工技术
3.1.5 建筑给水排水与供暖设备安装技术
3.1.6 建筑给水排水与供暖系统调试和检测
45 46
3.1.3 建筑给水管道施工技术 3.1.3 建筑给水管道施工技术
5.建筑中水及雨水利用工程施工技术要求 3）管道及配件安装
（1）中水给水管道不得装设取水水嘴。便器冲洗宜采用密闭型设备和器具。
1）管道元件检验
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。
中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
（2）中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施：中
2）水处理设备及控制设施安装
水管道外壁应涂浅绿色标志；中水池（箱）、阀门、水表及给水栓均应有
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能
“中水”标志。
设在同一房间时，与生活高位水箱的净距离应大于2m。中水池(箱)、阀门、水
表及给水栓 均应有“中水”标志。
47 48
视频16—17集 石家庄市长安区睿和中心19A08
120311-67663978
3.1.3 建筑给水管道施工技术 3.1.3 建筑给水管道施工技术
（3）中水管道不宜暗装于墙体和楼板内。如必须暗装于墙糟内时，必须在管 1.
水平净距 交叉垂直净距
道上有明显且不会脱落的标志。 给水引入管和排水排出管 ≥1m
室内给水与排水管道 0.5m 0.15m
（4）中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得
中水管与饮用水、排水管 0.5m 0.15m
小于0.5m；交叉埋设时，中水管道应位于生活饮用水管道下面、排水管道的
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设
上面，其净距离不应小于0.15m。
在同一房间时，与生活高位水箱的净距离应大于2m。
49 50
练一练 小结
3.1.3室内给水管道小结：
下列关于中水管道及配件的安装技术要点，表述正确的是（ ）。
1.连接方式：卡卡罗特（焊）1882；（承插焊：＜22mm；对口焊：≥22mm）
A.中水给水管道应在底层装设取水水嘴
2.采用不锈钢软接头，不使用橡胶软接头；
B.便器冲洗宜采用密闭型设备和器具
3.阀门安装前，应做强度（1.5倍）和严密性试验（1.1倍）。10%，不少于1个（每批）。
C.中水管道外壁应涂浅绿色标志
主干管切断闭路阀门全检。
D.中水管道不宜暗装于墙体和楼板内
4.金属立管管卡：H ≤5m，1个；H ＞5m，不少于2个；距地面1.5~1.8.
楼层 楼层
E.中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于
薄壁不锈钢，≤DN25的可用塑料管卡。碳钢管卡与管道间加塑料、橡胶隔离垫。
0.6m
5.管道预制：热了冲焊，7823（×0.5）。热弯，冷弯，冲压，焊接。
荣胜教育答案：BCD
6.先主管后支管、先上部后下部、先里后外；先安装钢质管道，后安装塑料管道。
51
视频16—17集 石家庄市长安区睿和中心19A08
130311-67663978
小结
7.左热右冷；给水在排水下时，加套管，套管长度不小于排水管径3倍。
水平净距 交叉垂直净距
给水引入管和排水排出管 ≥1m
室内给水与排水管道 0.5m 0.15m
中水管与饮用水、排水管 0.5m 0.15m
给水管坡度：2‰~5‰；螺翼水表表前与阀门8倍接口直径。
8.
穿墙 穿楼板
套管其顶部应高出装饰地面20mm
两端与饰面
建筑管道 齐平 穿过卫生间或厨房楼板的套管，其顶部应高出装
饰地面50mm。套管底部应与楼板底面相平
10. 建筑饮用水：薄壁不锈钢管、铜管或食品级优质给水塑料管和优质钢塑复合管
