物理
注意事项：
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需
改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。答
案写在本试卷上无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有
一项符合题目要求。

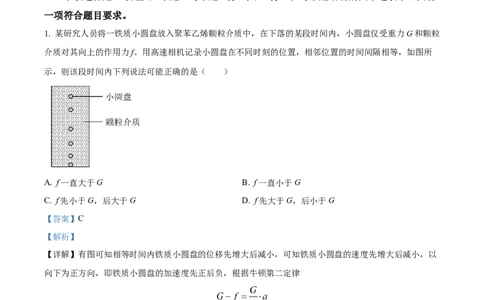

1. 某研究人员将一铁质小圆盘放入聚苯乙烯颗粒介质中，在下落的某段时间内，小圆盘仅受重力G和颗粒
介质对其向上的作用力f。用高速相机记录小圆盘在不同时刻的位置，相邻位置的时间间隔相等，如图所
示，则该段时间内下列说法可能正确的是（ ）
A. f一直大于G B. f一直小于G
C. f先小于G，后大于G D. f先大于G，后小于G
【答案】C
【解析】
【详解】有图可知相等时间内铁质小圆盘的位移先增大后减小，可知铁质小圆盘的速度先增大后减小，以
向下为正方向，即铁质小圆盘的加速度先正后负，根据牛顿第二定律
可知f先小于G，后大于G。
故选C。
2. 土星的部分卫星绕土星的运动可视为匀速圆周运动，其中的两颗卫星轨道半径分别为， 且 ，
向心加速度大小分别为 ，则（ ）
第1页/共21页
学科网（北京）股份有限公司A. B. C. D.
【答案】D
【解析】
【详解】设土星的质量为 ，两颗卫星的质量分别为 、 ，对两颗卫星，根据牛顿第二定律
整理可得
故选D。

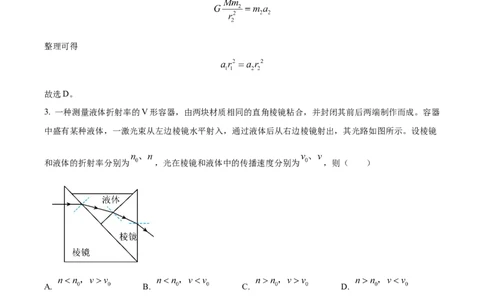

3. 一种测量液体折射率的V形容器，由两块材质相同的直角棱镜粘合，并封闭其前后两端制作而成。容器
中盛有某种液体，一激光束从左边棱镜水平射入，通过液体后从右边棱镜射出，其光路如图所示。设棱镜
和液体的折射率分别为 ，光在棱镜和液体中的传播速度分别为 ，则（ ）
A. B. C. D.
【答案】A
【解析】
【详解】由图可知光从棱镜进入液体中时，入射角小于折射角，根据折射定律可知
根据折射率的速度表达式
第2页/共21页
学科网（北京）股份有限公司可得
故选A。

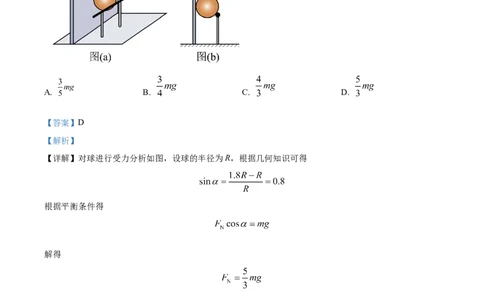

4. 如图（a），一质量为m的匀质球置于固定钢质支架的水平横杆和竖直墙之间，并处于静止状态，其中
一个视图如图（b）所示。测得球与横杆接触点到墙面的距离为球半径的1.8倍，已知重力加速度大小为
g，不计所有摩擦，则球对横杆的压力大小为（ ）
A. B. C. D.
【答案】D
【解析】
【详解】对球进行受力分析如图，设球的半径为R，根据几何知识可得
根据平衡条件得
解得
根据牛顿第三定律得球对横杆的压力大小为
故选D。
第3页/共21页

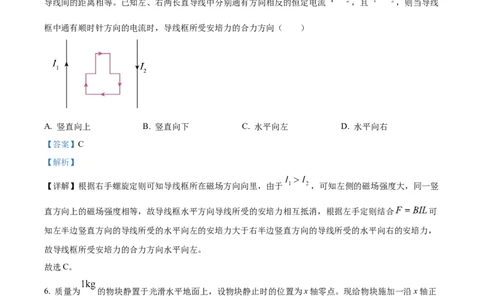

学科网（北京）股份有限公司5. 如图，两根相互平行的长直导线与一“凸”形导线框固定在同一竖直平面内，导线框的对称轴与两长直
导线间的距离相等。已知左、右两长直导线中分别通有方向相反的恒定电流 ，且 ，则当导线
框中通有顺时针方向的电流时，导线框所受安培力的合力方向（ ）
A. 竖直向上 B. 竖直向下 C. 水平向左 D. 水平向右
【答案】C
【解析】
【详解】根据右手螺旋定则可知导线框所在磁场方向向里，由于 ，可知左侧的磁场强度大，同一竖
直方向上的磁场强度相等，故导线框水平方向导线所受的安培力相互抵消，根据左手定则结合 可
知左半边竖直方向的导线所受的水平向左的安培力大于右半边竖直方向的导线所受的水平向右的安培力，
故导线框所受安培力的合力方向水平向左。
故选C。
6. 质量为 的物块静置于光滑水平地面上，设物块静止时的位置为x轴零点。现给物块施加一沿x轴正
方向的水平力F，其大小随位置x变化的关系如图所示，则物块运动到 处，F做功的瞬时功率为（
）
第4页/共21页
学科网（北京）股份有限公司A. B. C. D.
【答案】A
【解析】
【详解】根据图像可知物块运动到 处，F做的总功为
该过程根据动能定理得
解得物块运动到 处时的速度为
故此时F做功的瞬时功率为
故选A。
7. 如图，A、B、C三个点位于以O为圆心的圆上，直径 与弦 间的夹角为 。A、B两点分别放
有电荷量大小为 的点电荷时，C点的电场强度方向恰好沿圆的切线方向，则 等于（ ）
A. B. C. D. 2
第5页/共21页
学科网（北京）股份有限公司【答案】B
【解析】
【详解】根据题意可知两电荷为异种电荷，假设 为正电荷， 为负电荷，两电荷在C点的场强如下图，
设圆的半径为r，根据几何知识可得
，
同时有
，
联立解得
故选B。
二、多项选择题：本题共3小题，每小题5分，共15分。在每小题给出的四个选项中，有多
项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。
8. 我国在贵州平塘建成了世界最大单口径球面射电望远镜 ，其科学目标之一是搜索地外文明。在宁
宙中，波长位于搜索地外文明的射电波段的辐射中存在两处较强的辐射，一处是波长为 的中性氢辐
射，另一处是波长为 的羟基辐射。在真空中，这两种波长的辐射相比，中性氢辐射的光子（ ）
第6页/共21页
学科网（北京）股份有限公司A. 频率更大 B. 能量更小 C. 动量更小 D. 传播速度更大
【答案】BC
【解析】
【详解】D．所有光波在真空中传播的速度相同，都是c，D错误；
ABC．由光子频率与波长公式 ，能量公式 ，动量与波长公式 可知，波长更长，频率
更小，能量更小，动量更小，A错误，BC正确。
故选BC。
9. 如图，一玻璃瓶的瓶塞中竖直插有一根两端开口的细长玻璃管，管中一光滑小球将瓶中气体密封，且小
球处于静止状态，装置的密封性、绝热性良好。对小球施加向下的力使其偏离平衡位置，在 时由静
止释放，小球的运动可视为简谐运动，周期为T。规定竖直向上为正方向，则小球在 时刻
（ ）
A. 位移最大，方向为正 B. 速度最大，方向为正
C. 加速度最大，方向为负 D. 受到的回复力大小为零
【答案】AC
【解析】
【详解】对小球施加向下的力使其偏离平衡位置，在 时由静止释放，可知此时小球位于最低点，且
小球的运动可视为简谐运动，周期为T。则小球在 时刻处于最高点位置，此时位移最大，方向向
上（正方向）；小球受到的回复力最大，方向向下，则小球的加速度最大，方向向下（负方向）；此时小
球的速度为0。
故选AC。
10. 如图，间距为L的两根金属导轨平行放置并固定在绝缘水平桌面上，左端接有一定值电阻R，导轨所
在平面存在磁感应强度大小为B、方向竖直向下的匀强磁场。质量为m的金属棒置于导轨上，在水平拉力
第7页/共21页
学科网（北京）股份有限公司作用下从静止开始做匀加速直线运动，一段时间后撤去水平拉力，金属棒最终停在导轨上。已知金属棒在
运动过程中，最大速度为v，加速阶段的位移与减速阶段的位移相等，金属棒始终与导轨垂直且接触良好，
不计摩擦及金属棒与导轨的电阻，则（ ）
A. 加速过程中通过金属棒的电荷量为 B. 金属棒加速的时间为
C. 加速过程中拉力的最大值为 D. 加速过程中拉力做的功为
【答案】AB
【解析】
【详解】A．设加速阶段的位移与减速阶段的位移相等为 ，根据
可知加速过程中通过金属棒的电荷量等于减速过程中通过金属棒的电荷量，则减速过程由动量定理可得
解得
A正确；
B．由
解得
金属棒加速的过程中，由位移公式可得
第8页/共21页
学科网（北京）股份有限公司可得加速时间为
B正确；
C．金属棒在水平拉力作用下从静止开始做匀加速直线运动，加速过程中，安培力逐渐增大，加速度不变，
因此拉力逐渐增大，当撤去拉力的瞬间，拉力最大，由牛顿第二定律可得
其中
联立解得
C错误；
D．加速过程中拉力对金属棒做正功，安培力对金属棒做负功，由动能定理可知，合外力的功
可得
因此加速过程中拉力做的功大于 ，D错误。
故选AB。
三、非选择题：本题共5小题，共57分。
11. 智能手机内置很多传感器，磁传感器是其中一种。现用智能手机内的磁传感器结合某应用软件，利用
长直木条的自由落体运动测量重力加速度。主要步骤如下：
第9页/共21页
学科网（北京）股份有限公司（1）在长直木条内嵌入7片小磁铁，最下端小磁铁与其他小磁铁间的距离如图（a）所示。
的
（2）开启磁传感器，让木条最下端 小磁铁靠近该磁传感器，然后让木条从静止开始沿竖直方向自由
下落。
（3）以木条释放瞬间为计时起点，记录下各小磁铁经过传感器的时刻，数据如下表所示：
0.00 0.05 0.15 0.30 0.50 0.75 1.05
0.000 0.101 0.175 0.247 0.319 0.391 0.462
（4）根据表中数据，在答题卡上补全图（b）中的数据点，并用平滑曲线绘制下落高度h随时间t变化的
图线_____。
（5）由绘制的 图线可知，下落高度随时间的变化是_____（填“线性”或“非线性”）关系。
（6）将表中数据利用计算机拟合出下落高度h与时间的平方 的函数关系式为 。据此函
数可得重力加速度大小为_____ 。（结果保留3位有效数字）
【答案】 ①. ②. 非线性 ③.
【解析】
【详解】（4）[1]由表中数据在图（b）中描点画图，如图所示。
（5）[2]由绘制的 图线可知，下落高度随时间的变化是非线性关系。
第10页/共21页
学科网（北京）股份有限公司（6）[3]如果长直木条做自由落体运动，则满足
由
可得
解得
12. 某实验小组根据热敏电阻的阻值随温度变化的规律，探测温度控制室内的温度。选用的器材有：
热敏电阻 ；
电流表G（内阻 为 ，满偏电流为 ）；
定值电阻R（阻值为 ）；
电阻箱 （阻值 ）；
电源E（电动势恒定，内阻不计）；
单刀双掷开关 、单刀单掷开关 ；导线若干。
请完成下列步骤：
（1）该小组设计了如图（a）所示的电路图。根据图（a），在答题卡上完成图（b）中的实物图连线。
（2）开关 开，将电阻箱的阻值调到_____（填“最大”或“最小”）。开关 接1，调节电阻箱，
第11页/共21页
学科网（北京）股份有限公司当电阻箱读数为 时，电流表示数为 。再将 改接2，电流表示数为 ，断开 。得到此时热敏
电阻 的阻值为_____Ω。
（3）该热敏电阻 阻值随温度t变化的 曲线如图（c）所示，结合（2）中的结果得到温度控制室
内此时的温度约为_____℃。（结果取整数）
（4）开关 接1，闭合 ，调节电阻箱，使电流表示数为 。再将 改接2，如果电流表示数为
，则此时热敏电阻 _____ （用k表示），根据图（c）即可得到此时温度控制室内的温度。
【答案】（1） （2） ①. 最大 ②.
（3）9 （4）
【解析】
【小问1详解】
由图（a）所示的电路图，图（b）中的实物图连线如图所示。
【小问2详解】
[1]由图（a）可知，电阻箱起到保护电路的作用，因此开关闭合前，将电阻箱的阻值调到最大。
[2]开关 接1时，由欧姆定律可得
第12页/共21页
学科网（北京）股份有限公司接2时，则有
联立解得
【小问3详解】
由图（c）可知， 时，对应的温度约为9℃。
【小问4详解】
开关 接1，闭合 ，调节电阻箱，使电流表示数为 。由并联电路的分流作用，结合
，可得干路电流为 ，则有并联部分的电阻
由欧姆定律可得
结合
解得
接2时，电流表示数为 ，同理可得干路电流可为 ，由欧姆定律可得
第13页/共21页
学科网（北京）股份有限公司结合
其中
解得
13. 制作水火箭是青少年科技活动的常见项目之一。某研究小组为了探究水火箭在充气与喷水过程中气体
的热学规律，把水火箭的塑料容器竖直固定，其中A、C分别是塑料容器的充气口、喷水口，B是气压计，
如图（a）所示。在室温环境下，容器内装入一定质量的水，此时容器内的气体体积为 ，压强为 ，现
缓慢充气后压强变为 ，不计容器的容积变化。
（1）设充气过程中气体温度不变，求充入的气体在该室温环境下压强为 时的体积。
（2）打开喷水口阀门，喷出一部分水后关闭阀门，容器内气体从状态M变化到状态N，其压强p与体积V
的变化关系如图（b）中实线所示，已知气体在状态N时的体积为 ，压强为 。求气体在状态N与状态
M时的热力学温度之比。
（3）图（b）中虚线 是容器内气体在绝热（既不吸热也不放热）条件下压强p与体积V的变化关系图
第14页/共21页
学科网（北京）股份有限公司线，试判断气体在图（b）中沿实线从M到N的过程是吸热还是放热。（不需要说明理由）
【答案】（1）
（2）
（3）吸热
【解析】
【小问1详解】
设充入的气体在该室温环境下压强为 时的体积为V，充气过程中气体温度不变，则有
解得
【小问2详解】
的
容器内气体从状态M变化到状态N，由理想气体 状态方程可得
可得
【小问3详解】
由 图像与横坐标轴所围面积表示气体做功可知，从M到N的过程对外做功更多， 和 都是从M
状态变化而来， 应该相同，可得
可知从M到N的过程内能降低的更少。由热力学第一定律 可知，从M到 的过程绝热，内
能降低等于对外做功；从M到N的过程对外做功更多，内能降低反而更少，则气体必然吸热。
第15页/共21页
学科网（北京）股份有限公司14. 如图，边长为L的正方形 区域及矩形 区域内均存在电场强度大小为E、方向竖直向下且与
边平行的匀强电场， 右边有一半径为 且与 相切的圆形区域，切点为 的中点，该圆形区
域与 区域内均存在磁感应强度大小为B、方向垂直纸面向里的匀强磁场。一带电粒子从b点斜向上射
入电场后沿图中曲线运动，经 边的中点进入 区域，并沿直线通过该区域后进入圆形区域。所有区
域均在纸面内，粒子始终在该纸面内运动，不计粒子重力。求：
（1）粒子沿直线通过 区域时的速度大小；
（2）粒子的电荷量与质量之比；
（3）粒子射出圆形区域时速度方向与进入圆形区域时速度方向的夹角。
【答案】（1）
（2）
（3）
【解析】
【小问1详解】
带电粒子在 区域做直线运动，则有电场力与洛伦兹力平衡，可知粒子带正电，经 边的中点速度水
平向右，设粒子到达 边的中点速度大小为 ，带电荷量为 ，质量为 ，由平衡条件则有
第16页/共21页
学科网（北京）股份有限公司解得
【小问2详解】
粒子从b点到 边的中点的运动，可逆向看做从 边的中点到b点的类平抛运动，设运动时间为 ，加速
度大小为 ，由牛顿第二定律可得
由类平抛运动规律可得
联立解得粒子的电荷量与质量之比
【小问3详解】
粒子从 中点射出到圆形区域做匀圆周运动，设粒子的运动半径为 ，由洛伦兹力提供向心力可得
解得
粒子在磁场中运动轨迹图如图所示，由图可知，粒子沿半径方向射入，又沿半径方向射出，设粒子射出圆
形区域时速度方向与进入圆形区域时速度方向的夹角为 ，由几何关系可知
第17页/共21页
学科网（北京）股份有限公司可得
则有
15. 如图，半径为 的四分之一光滑圆轨道固定在竖直平面内，其末端与水平地面 相切于P
点， 的长度 。一长为 的水平传送带以恒定速率 逆时针转动，其右端与地
面在M点无缝对接。物块a从圆轨道顶端由静止释放，沿轨道下滑至P点，再向左做直线运动至M点与静
止的物块b发生弹性正碰，碰撞时间极短。碰撞后b向左运动到达传送带的左端N时，瞬间给b一水平向
右的冲量I，其大小为 。以后每隔 给b一相同的瞬时冲量I，直到b离开传送带。已知a的
质量为 的质量为 ，它们均可视为质点。a、b与地面及传送带间的动摩擦因数均为
，取重力加速度大小 。求：
（1）a运动到圆轨道底端时轨道对它的支持力大小；
（2）b从M运动到N的时间；
（3）b从N运动到M的过程中与传送带摩擦产生的热量。
【答案】（1）30N （2）3.2s
（3）95J
【解析】
【小问1详解】
第18页/共21页
学科网（北京）股份有限公司a从静止释放到圆轨道底端过程，根据机械能守恒定律
在 点，设轨道对它的支持力大小为 ，根据牛顿第二定律
联立解得
【小问2详解】
a从静止释放到M点过程中，根据动能定理
解得
与 发生弹性碰撞的过程，根据动量守恒定律和机械能守恒定律有
解得
滑上传送带后，根据牛顿第二定律
解得
的速度减小到与传送带速度相等所需的时间
对地位移
第19页/共21页
学科网（北京）股份有限公司此后 做匀速直线运动， 到达传送带最左端还需要的时间
b从M运动到N的时间
【小问3详解】
设向右为正方向，瞬间给b一水平向右的冲量，对 根据动量定理
解得
向右减速到零所需 的时间
然后向左加速到 所需的时间
可得
在 时间内向右运动的距离
循环10次后 向右运动的距离
每一次相对传动带运动 的路程
的
b从N向右运动3m 过程中 与传送带摩擦产生的热量
然后 继续向右减速运动，根据运动学公式
第20页/共21页
学科网（北京）股份有限公司解得
此过程，b相对传动带运动的路程
此过程中 与传送带摩擦产生的热量
b从N运动到M的过程中与传送带摩擦产生的热量
第21页/共21页
