施工组织总设计-泰伦广场主体工程_2021-2023年优秀施组方案_施工组织设计_施组20-泰伦广场施工组织设计_1、施工组织总设计-泰伦广场主体工程

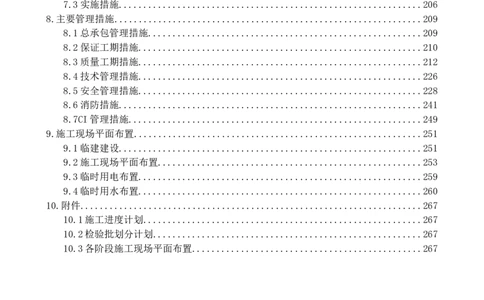

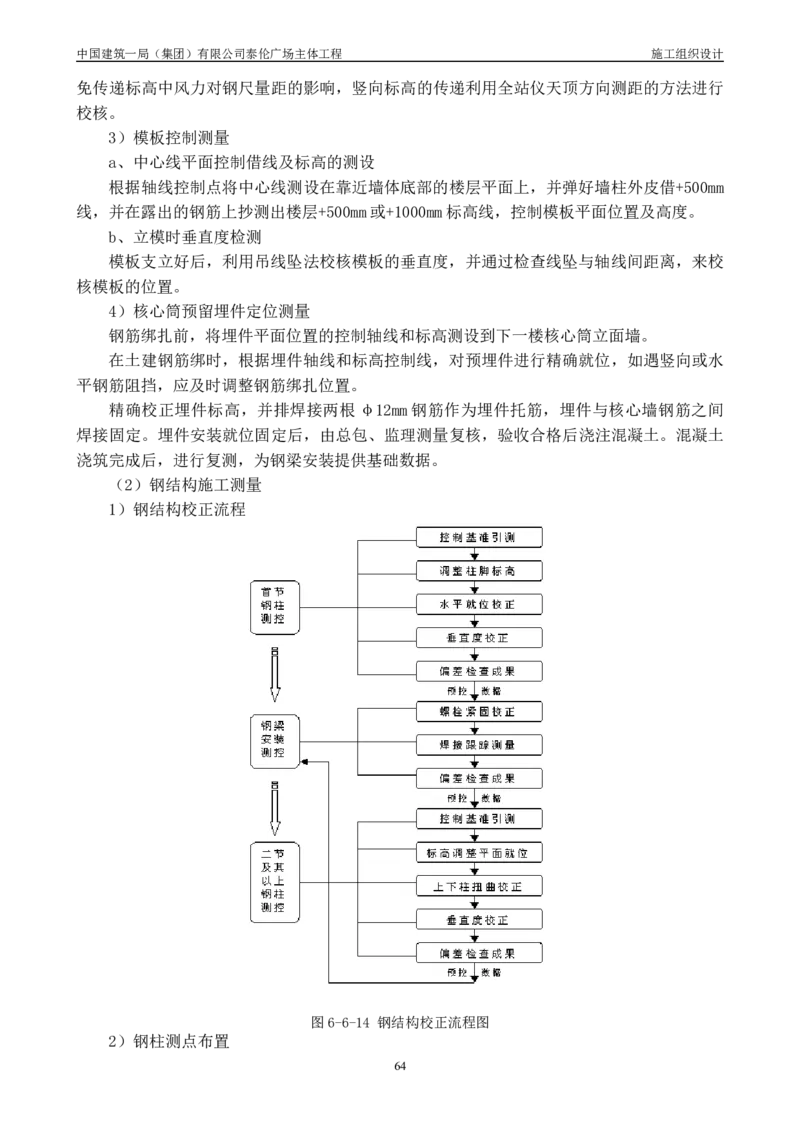

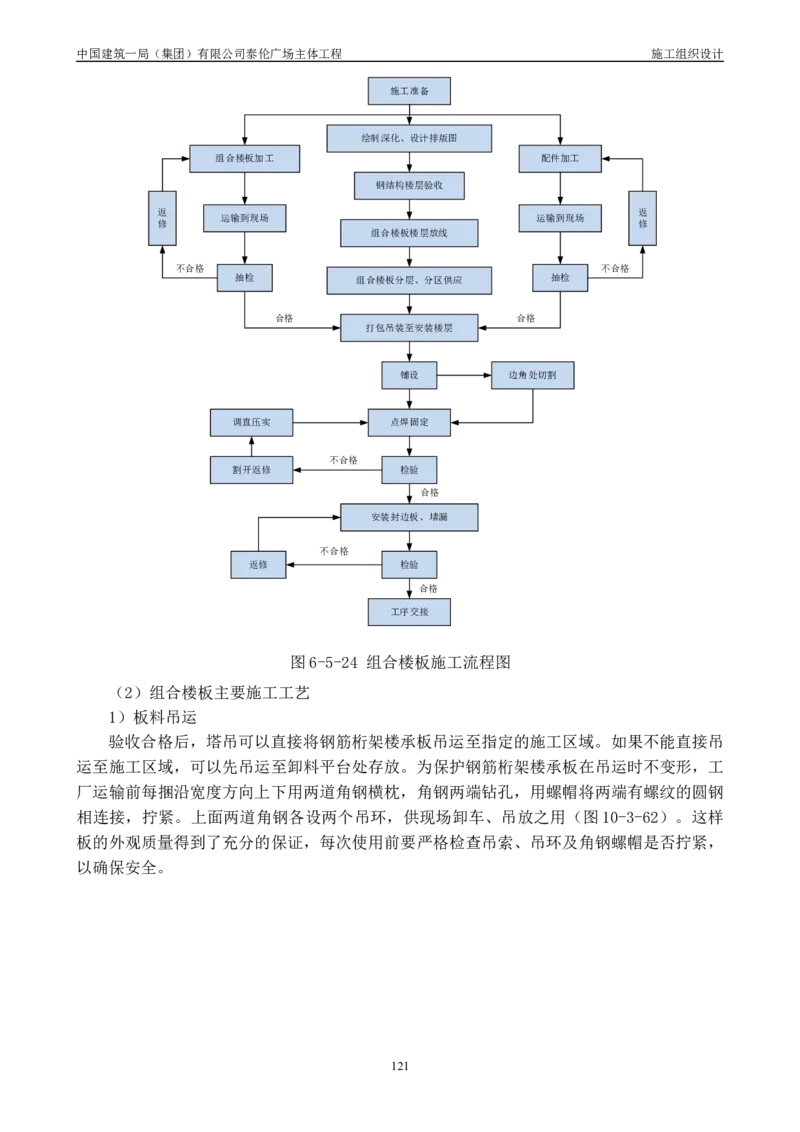

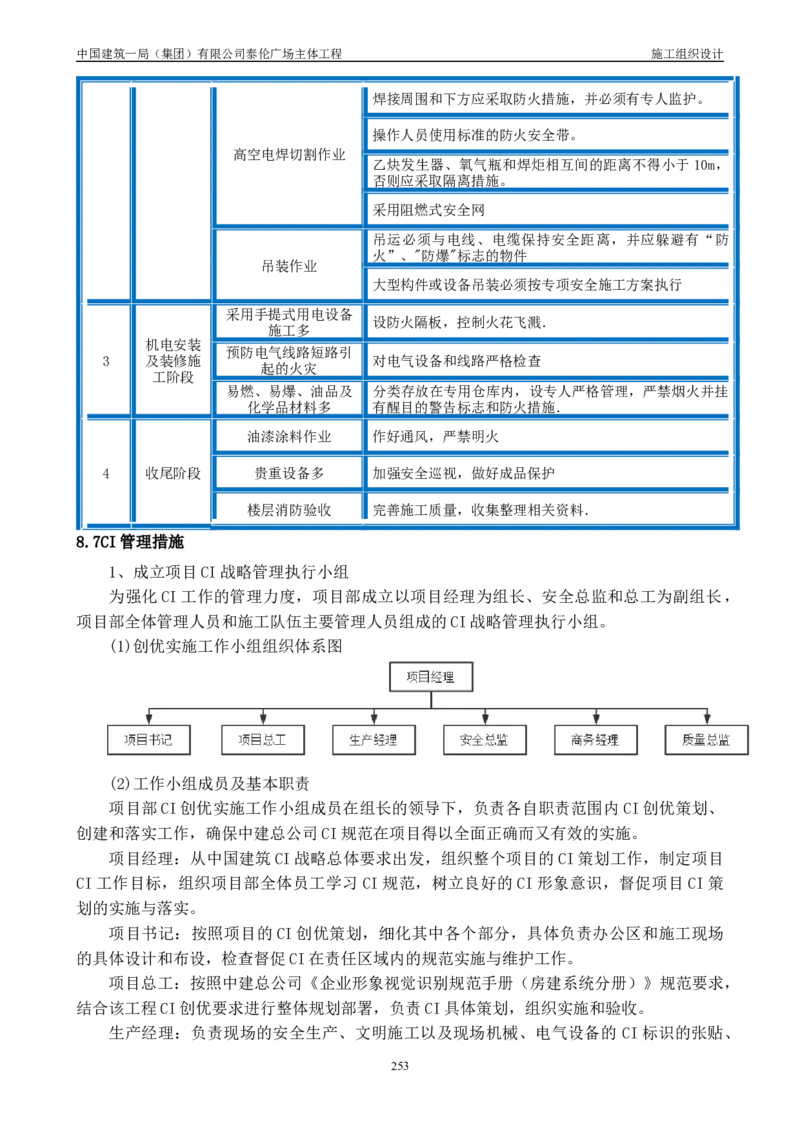

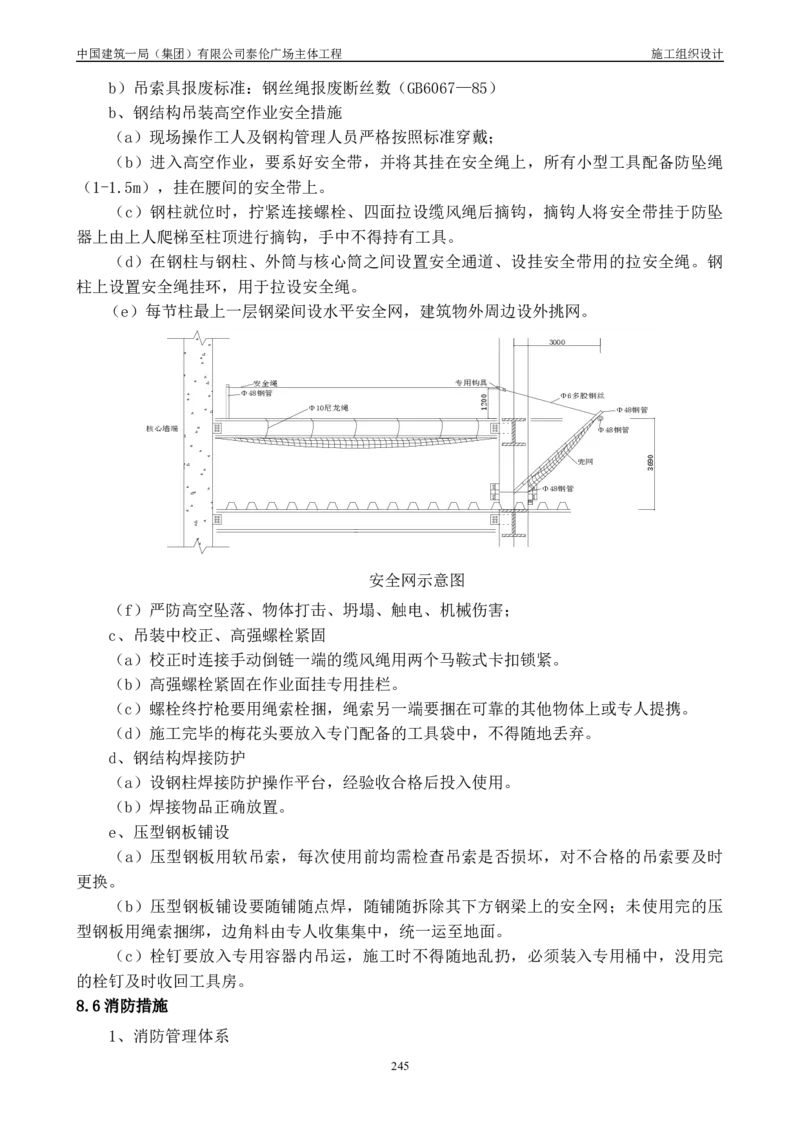

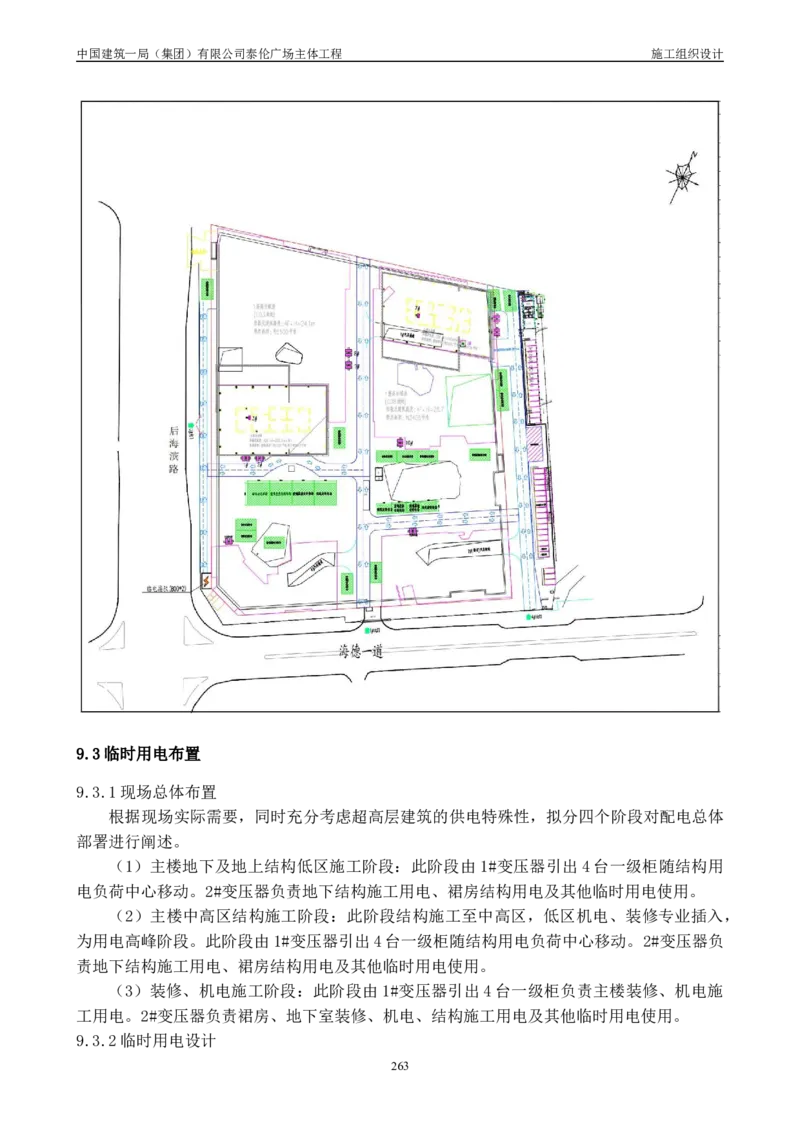

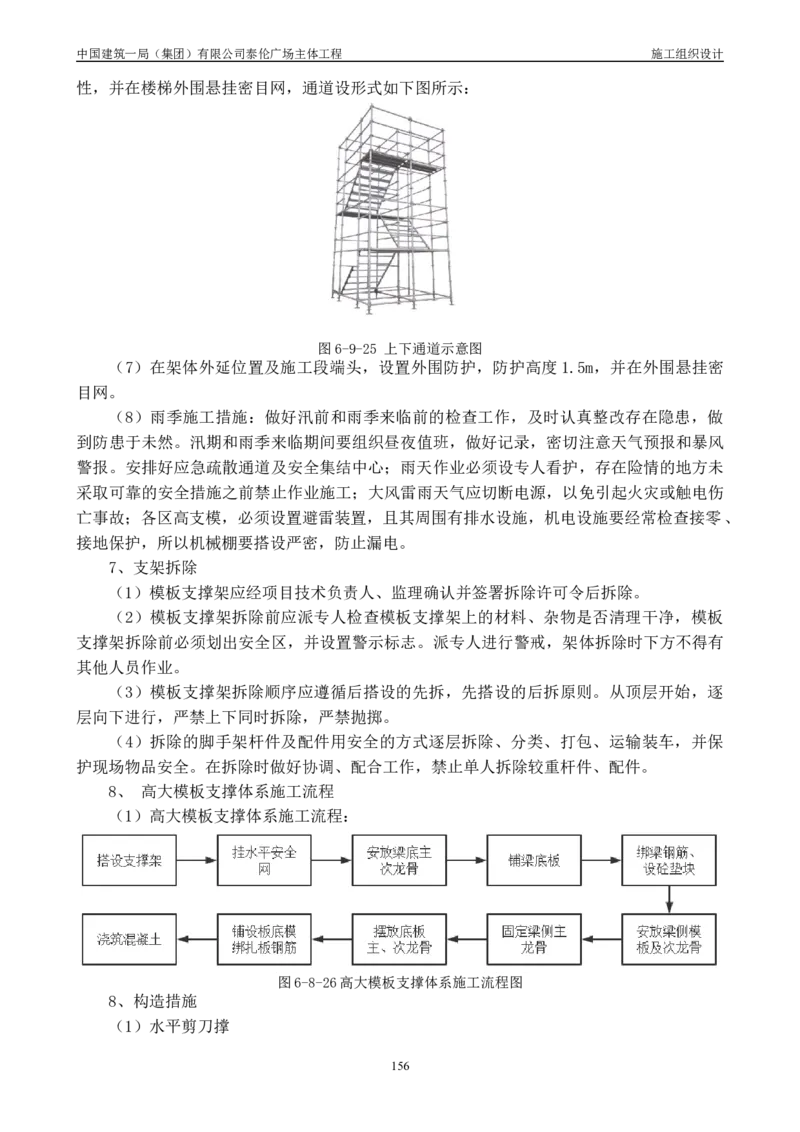

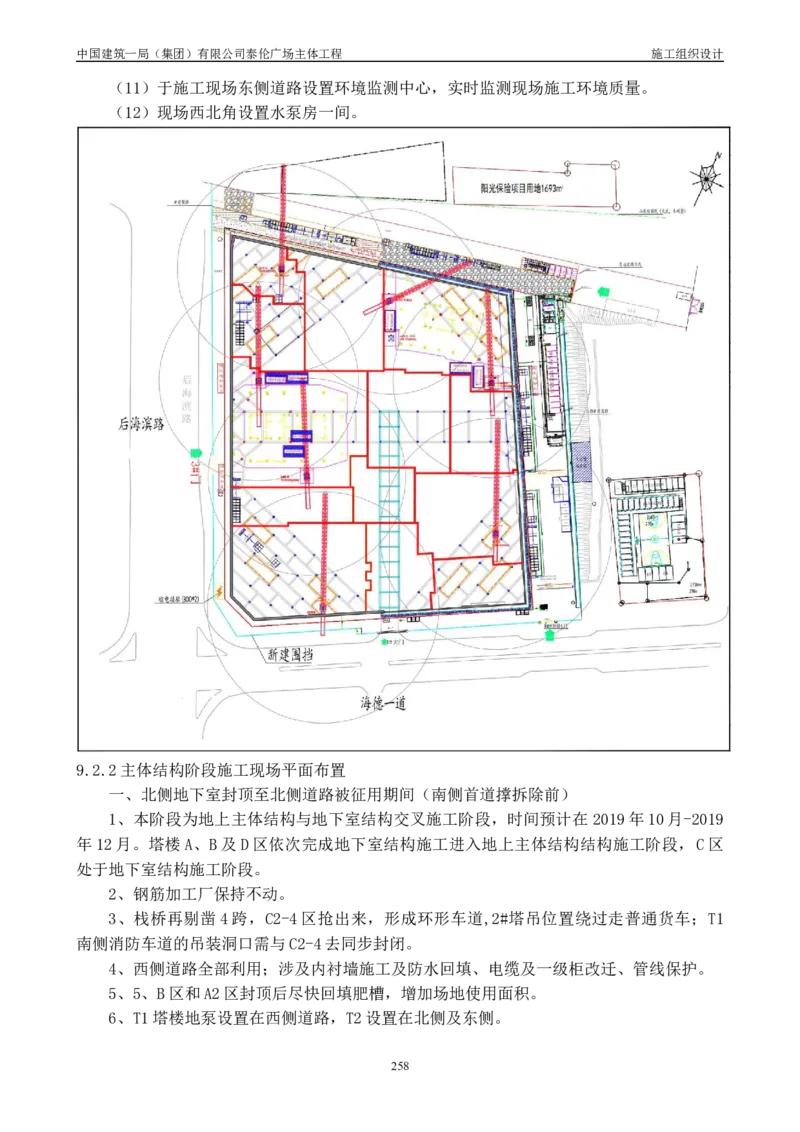

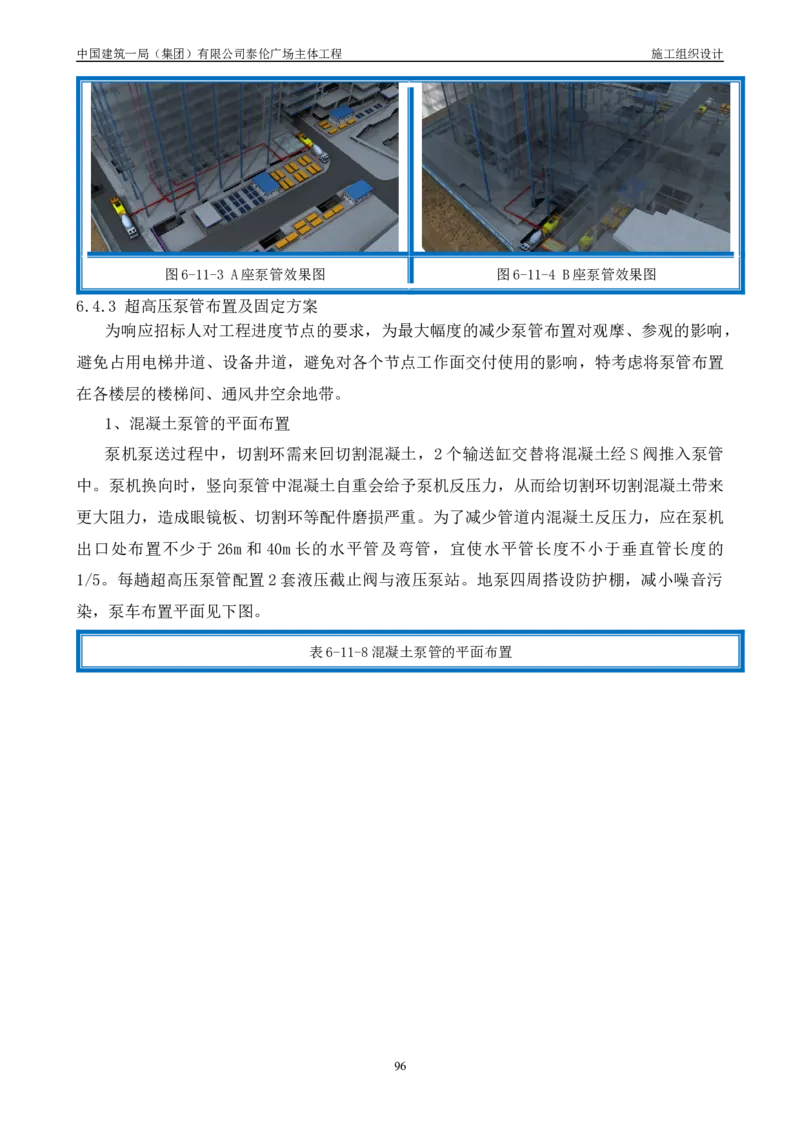

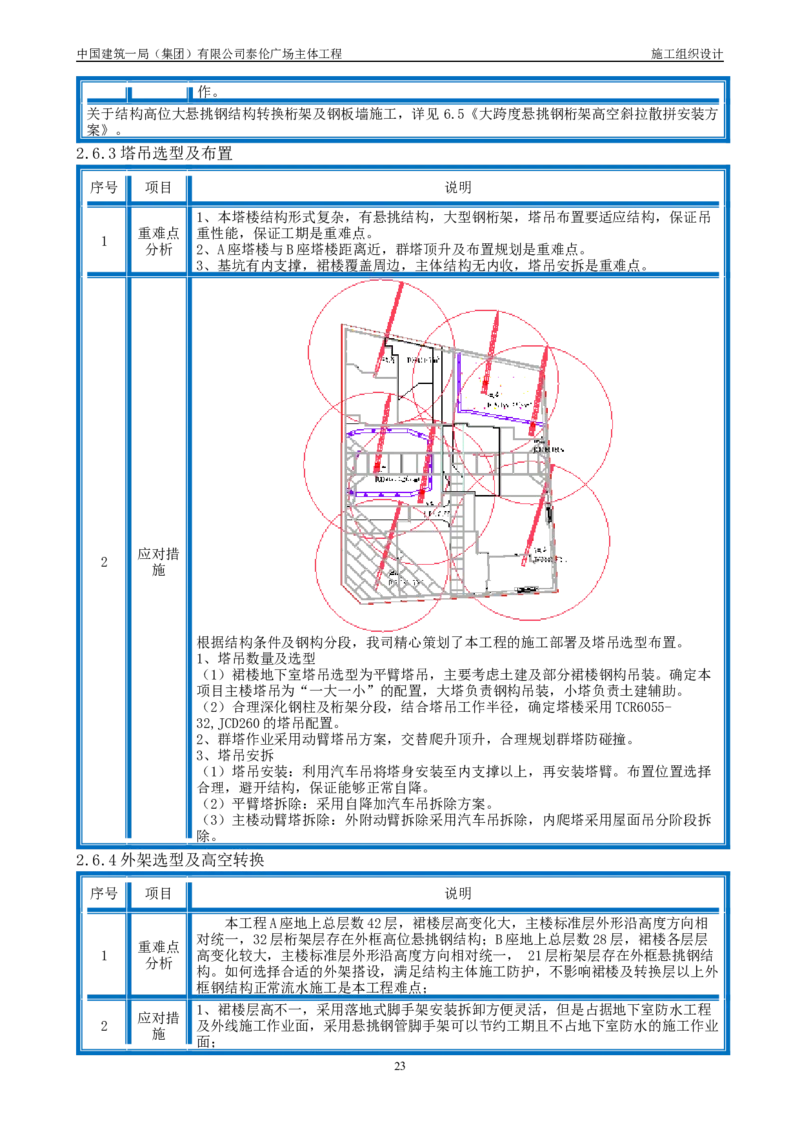

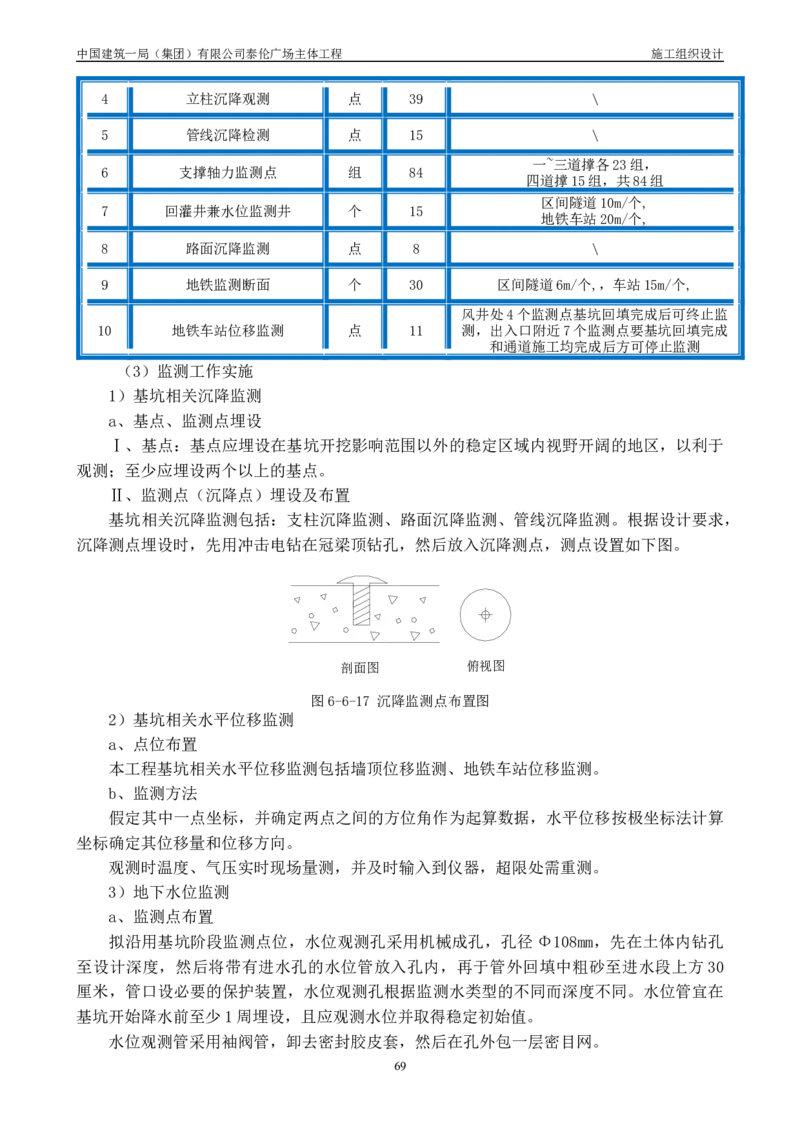

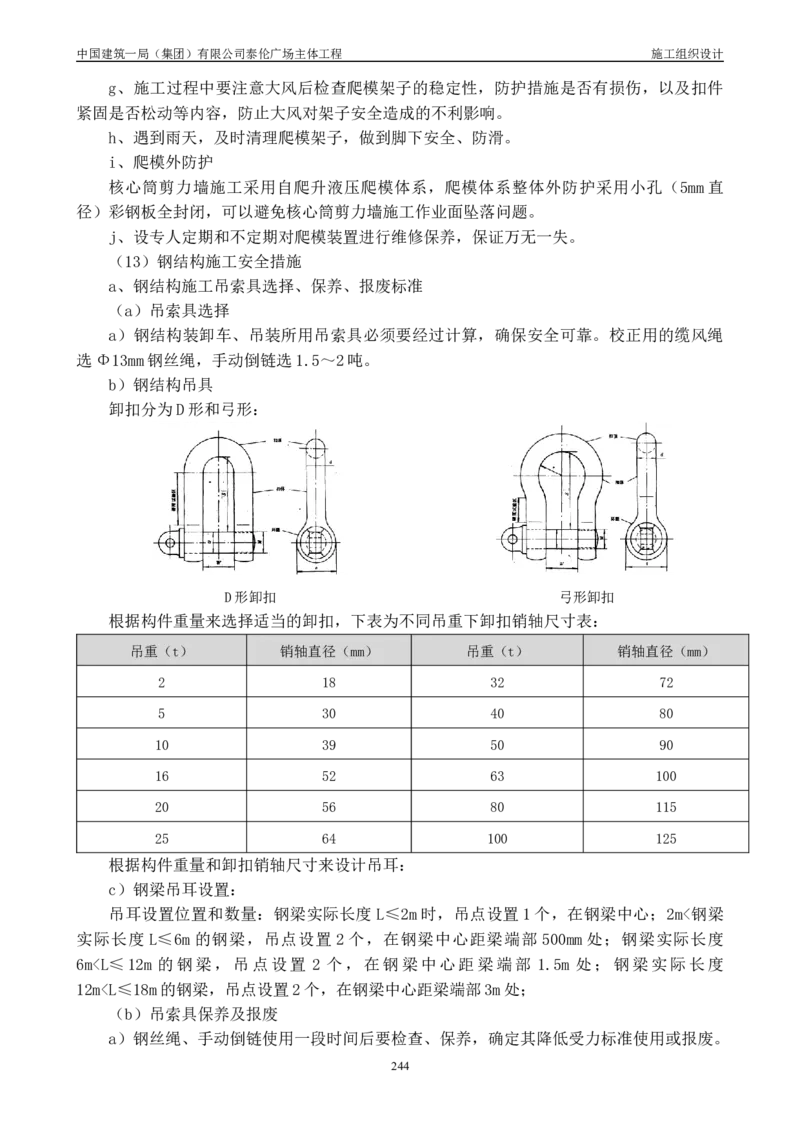

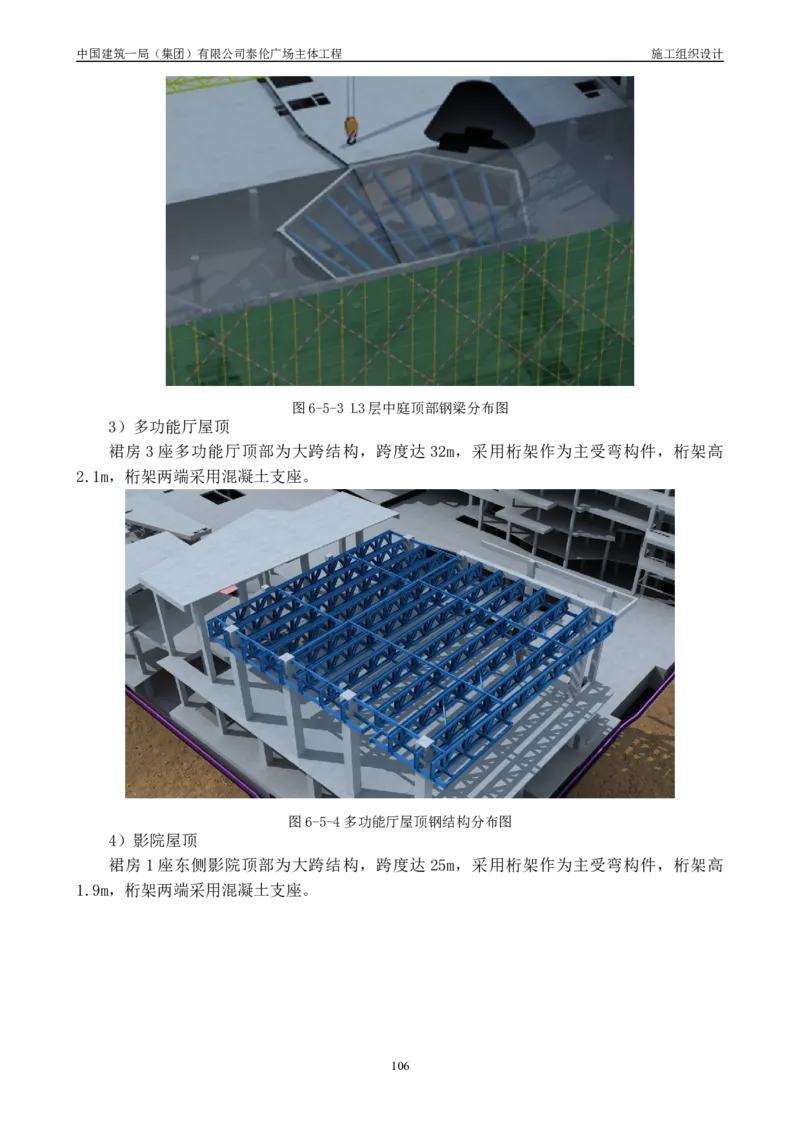

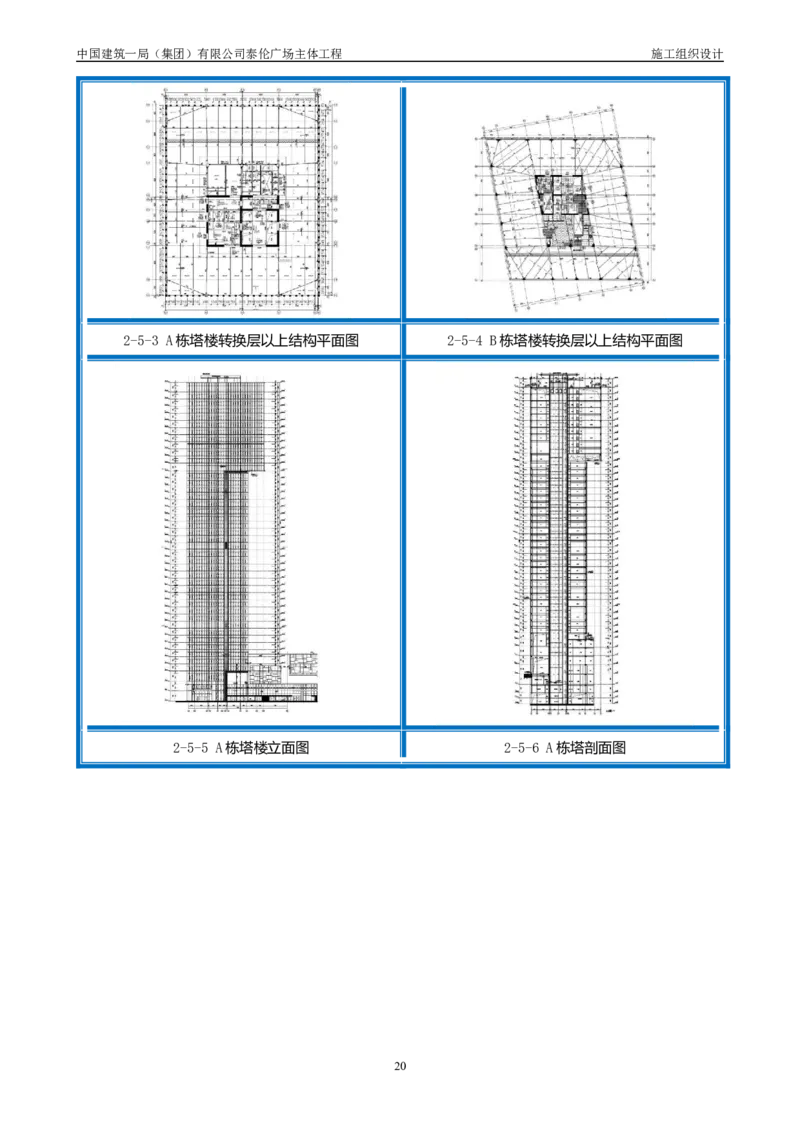

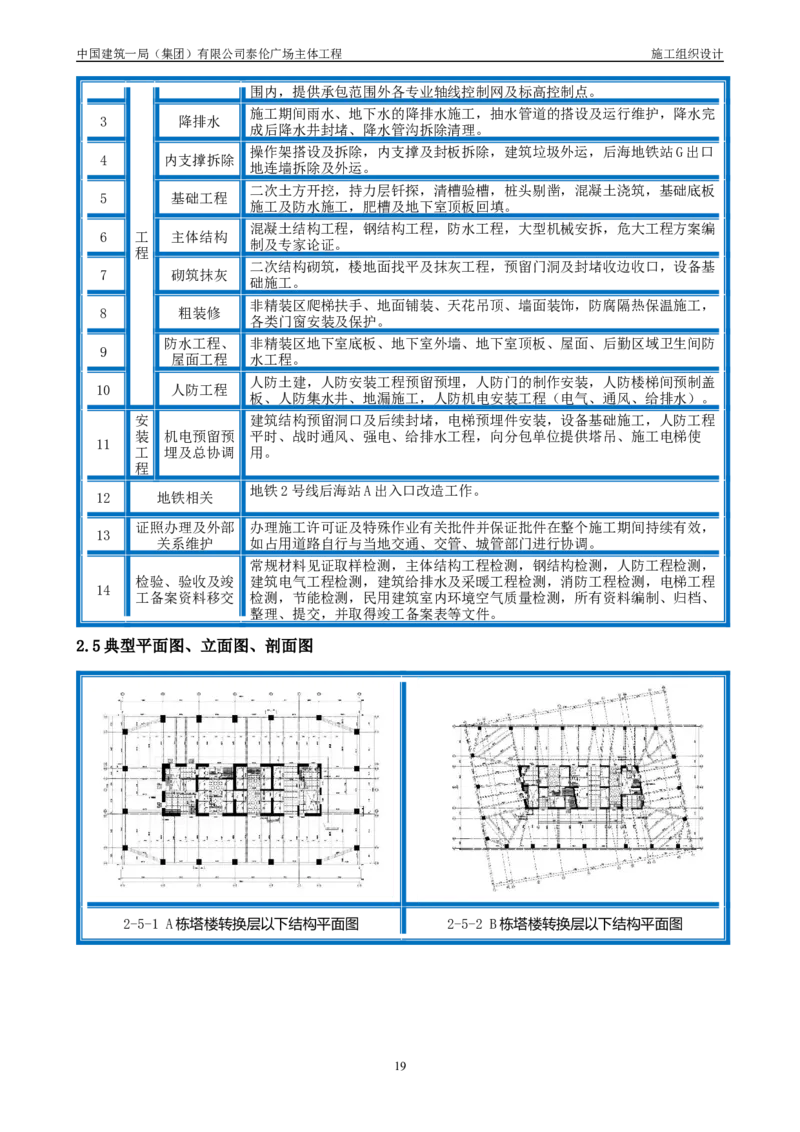

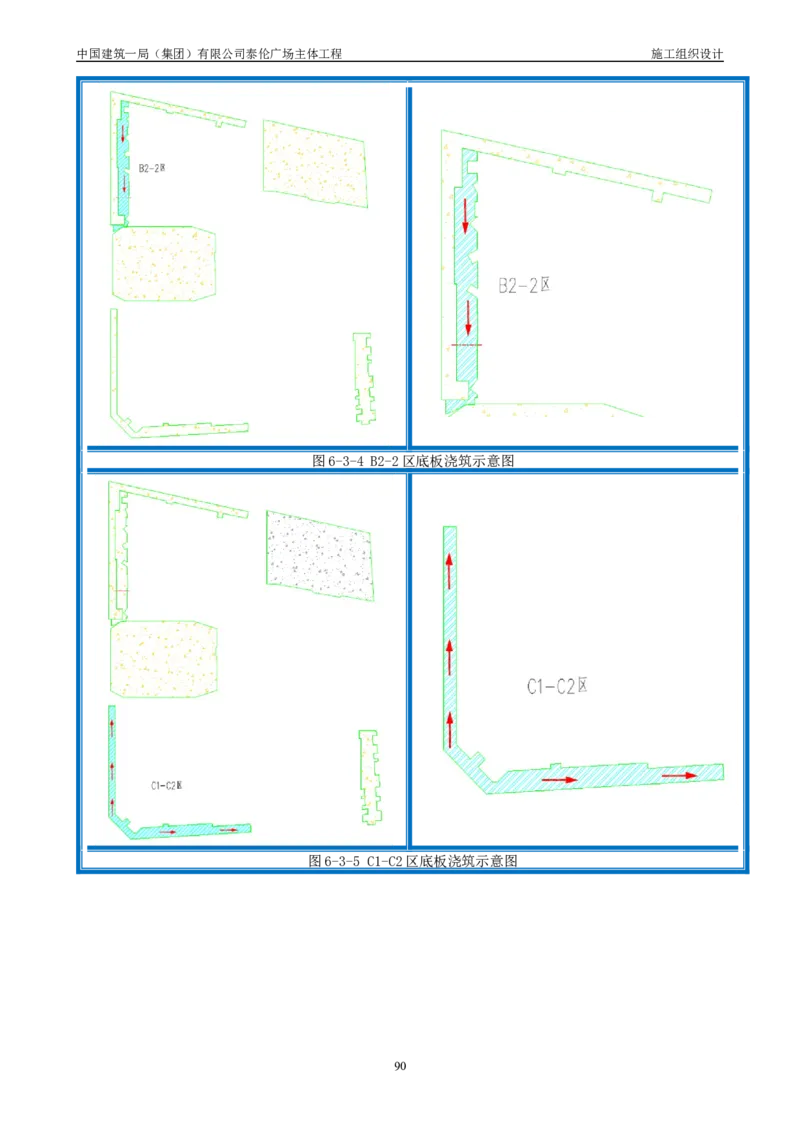

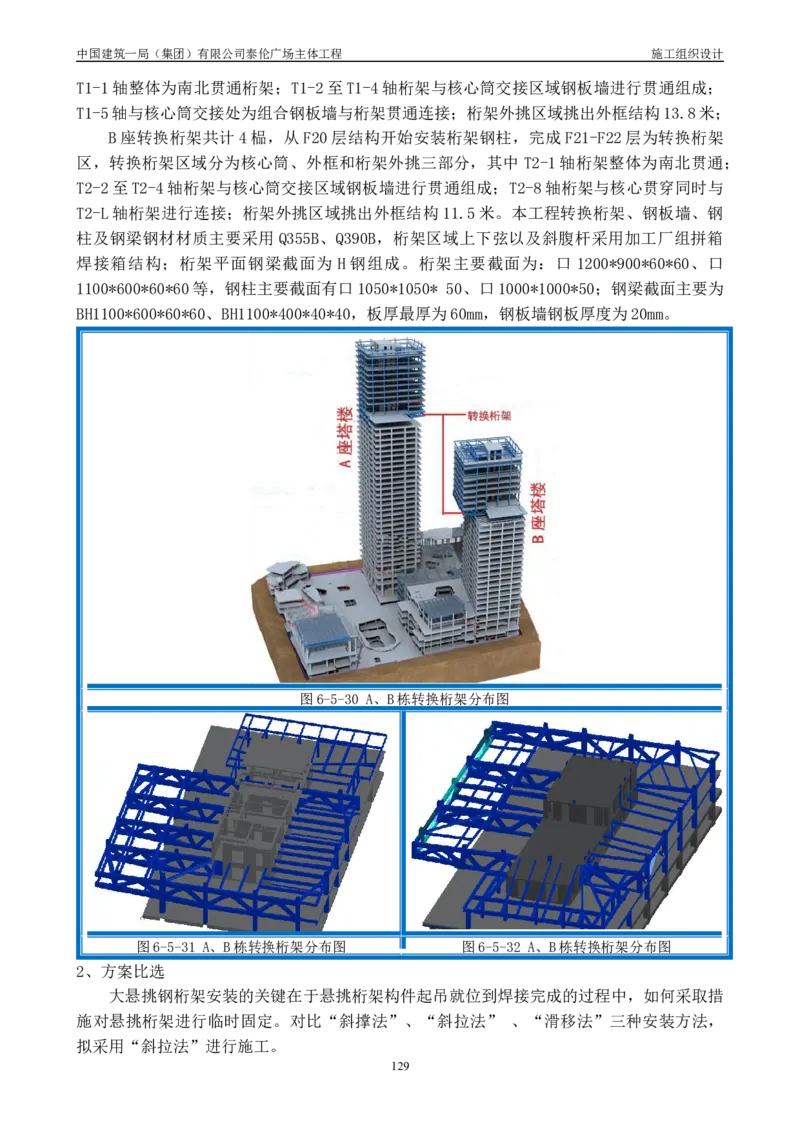

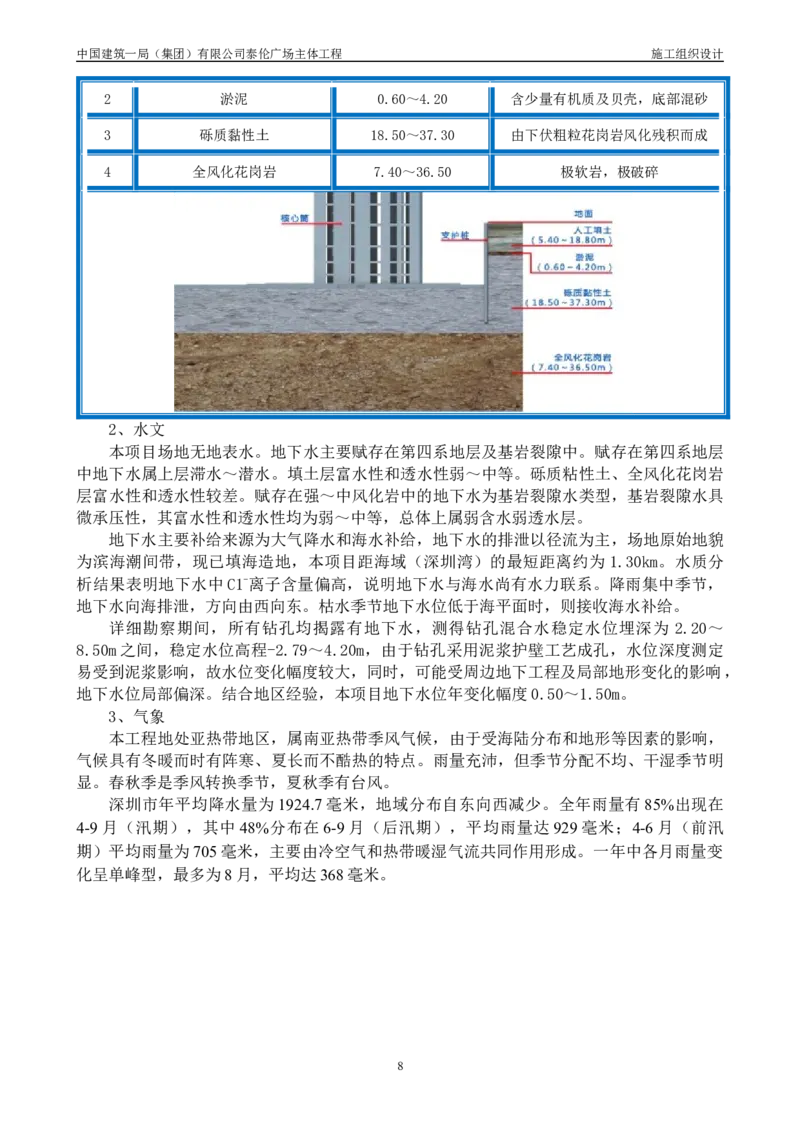

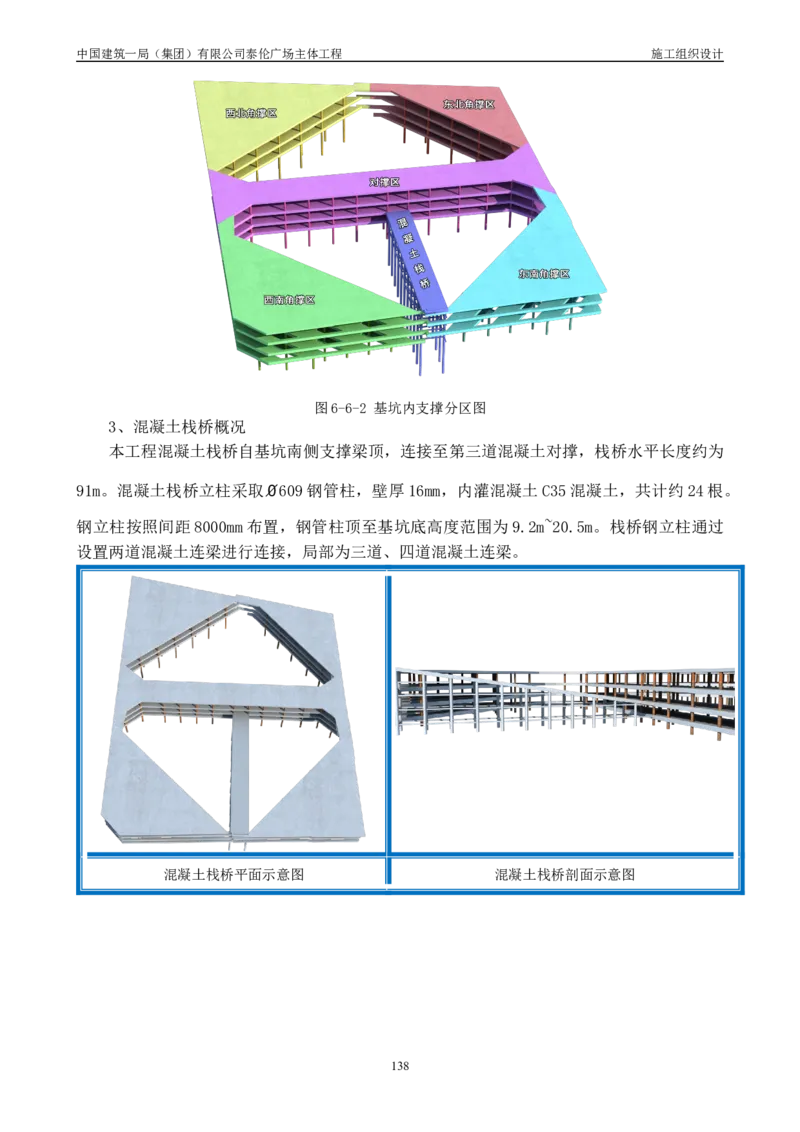

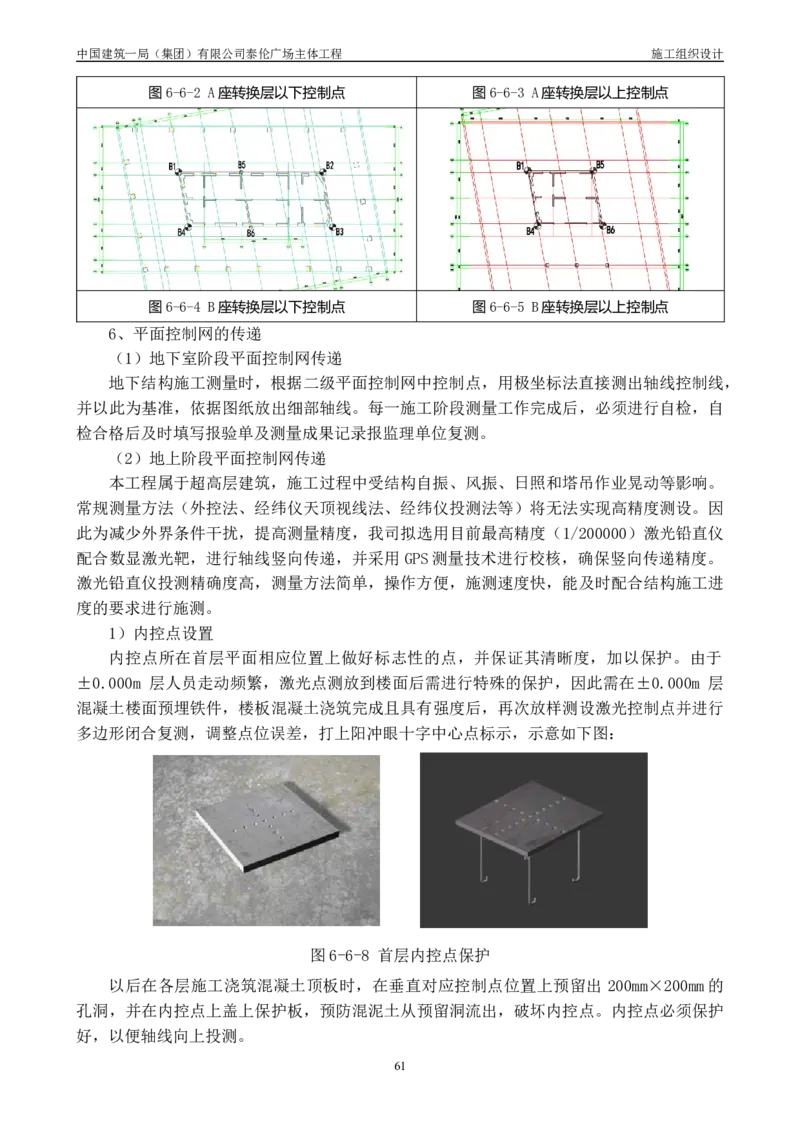

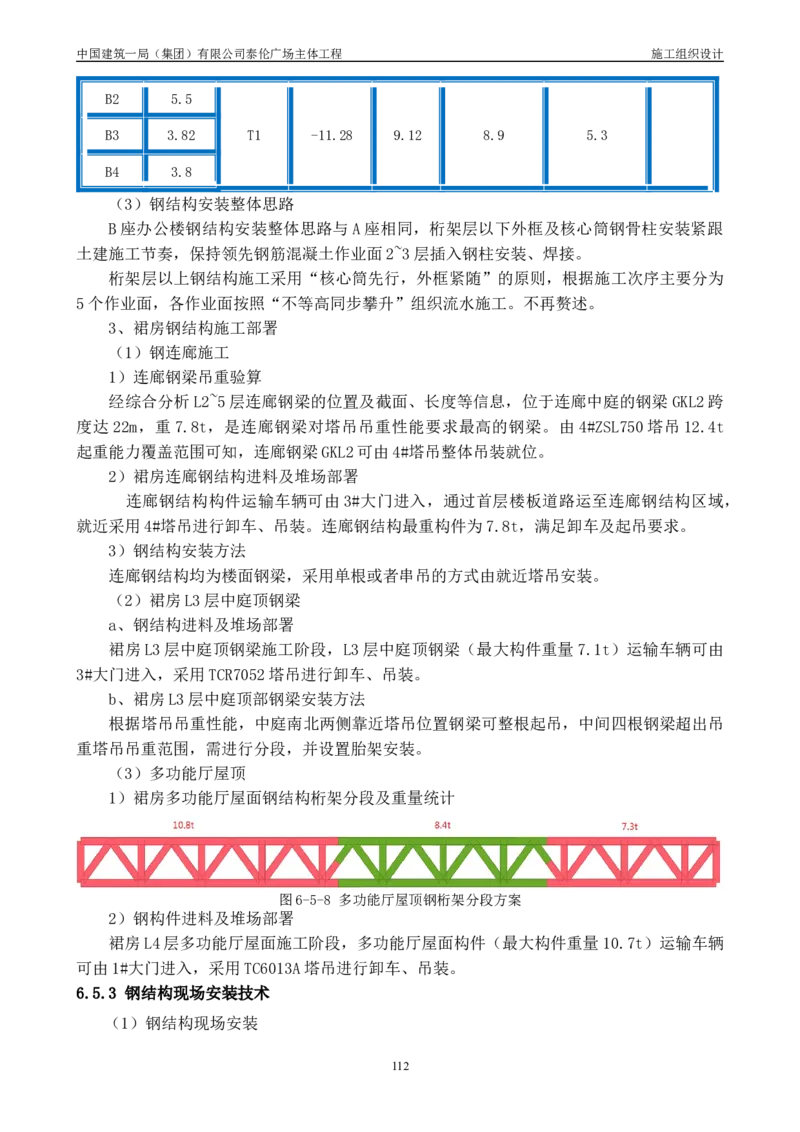

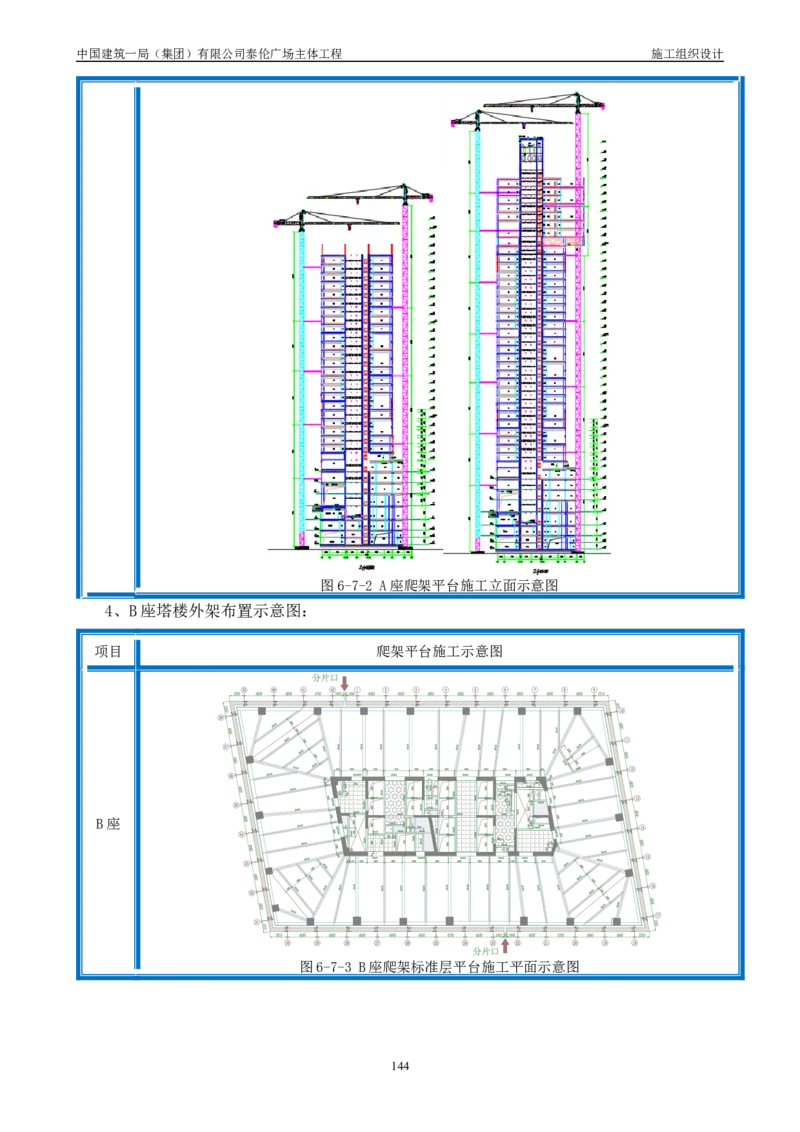

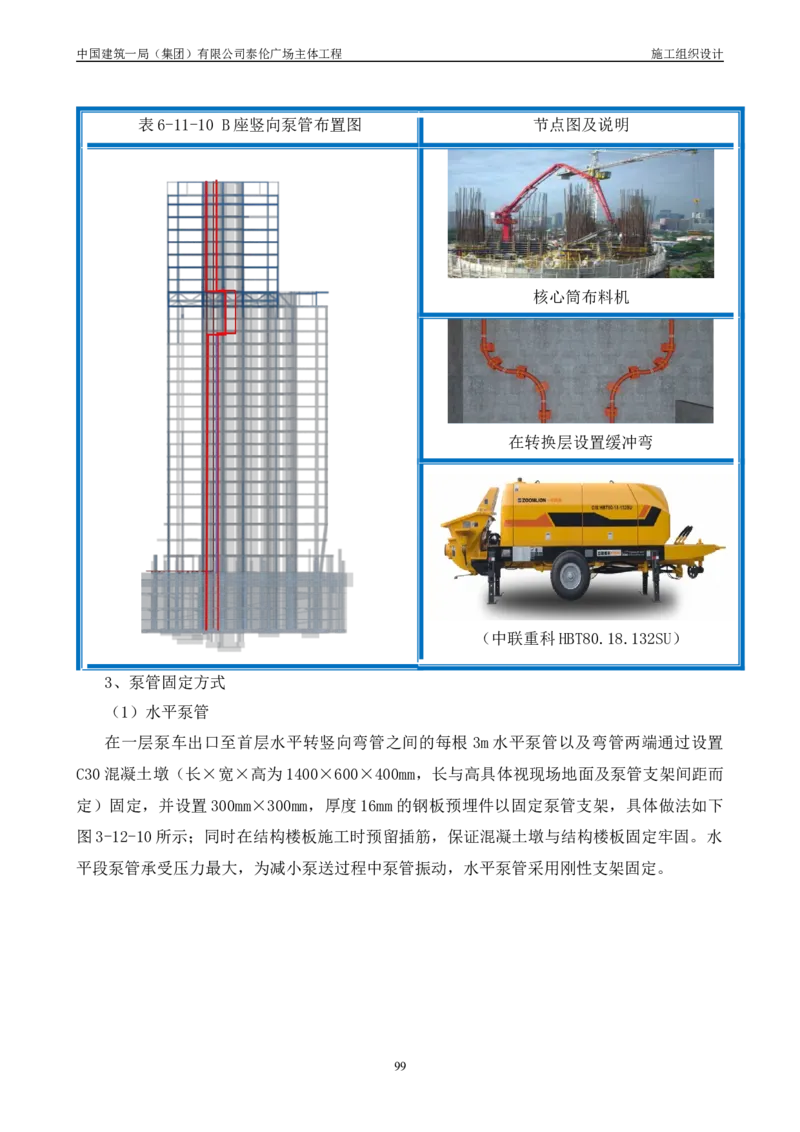

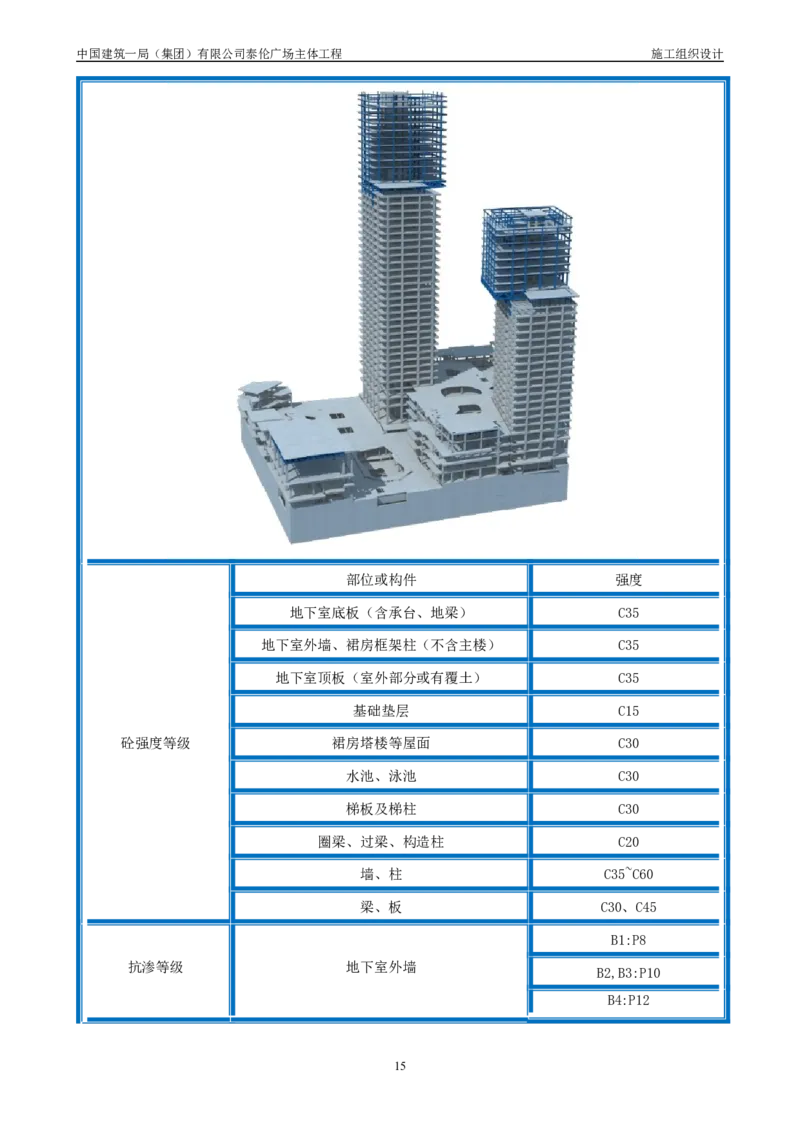

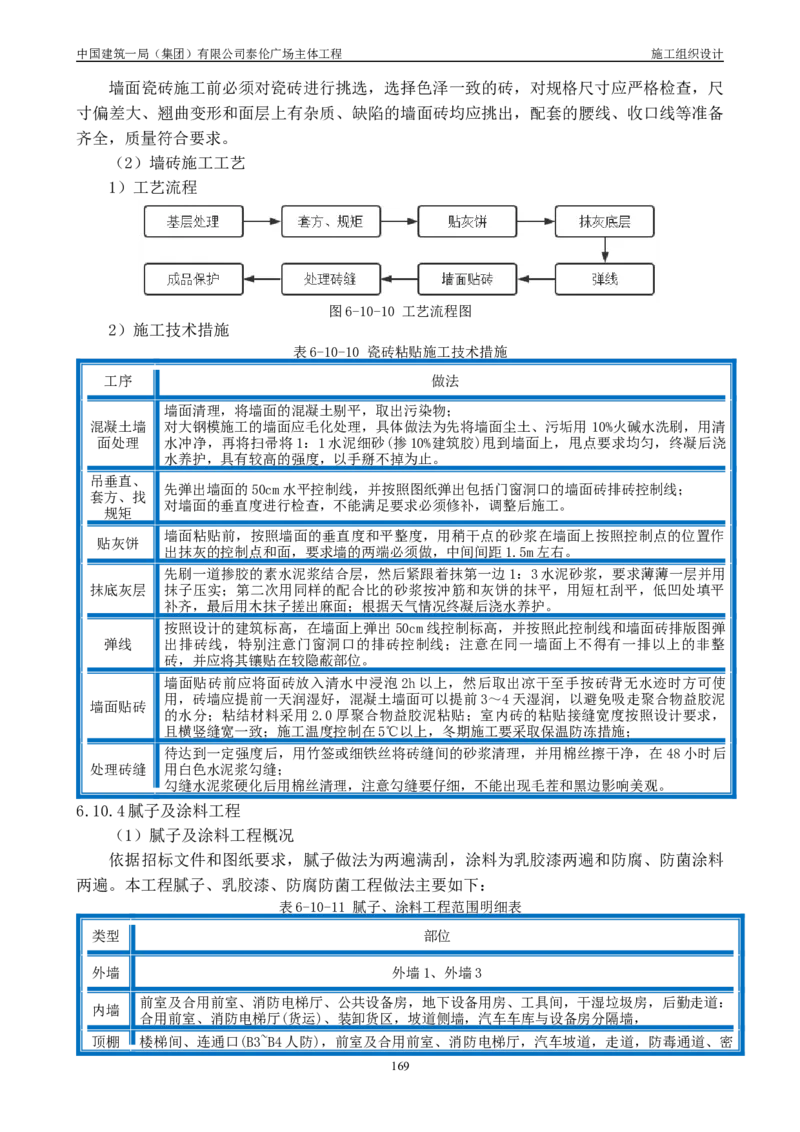

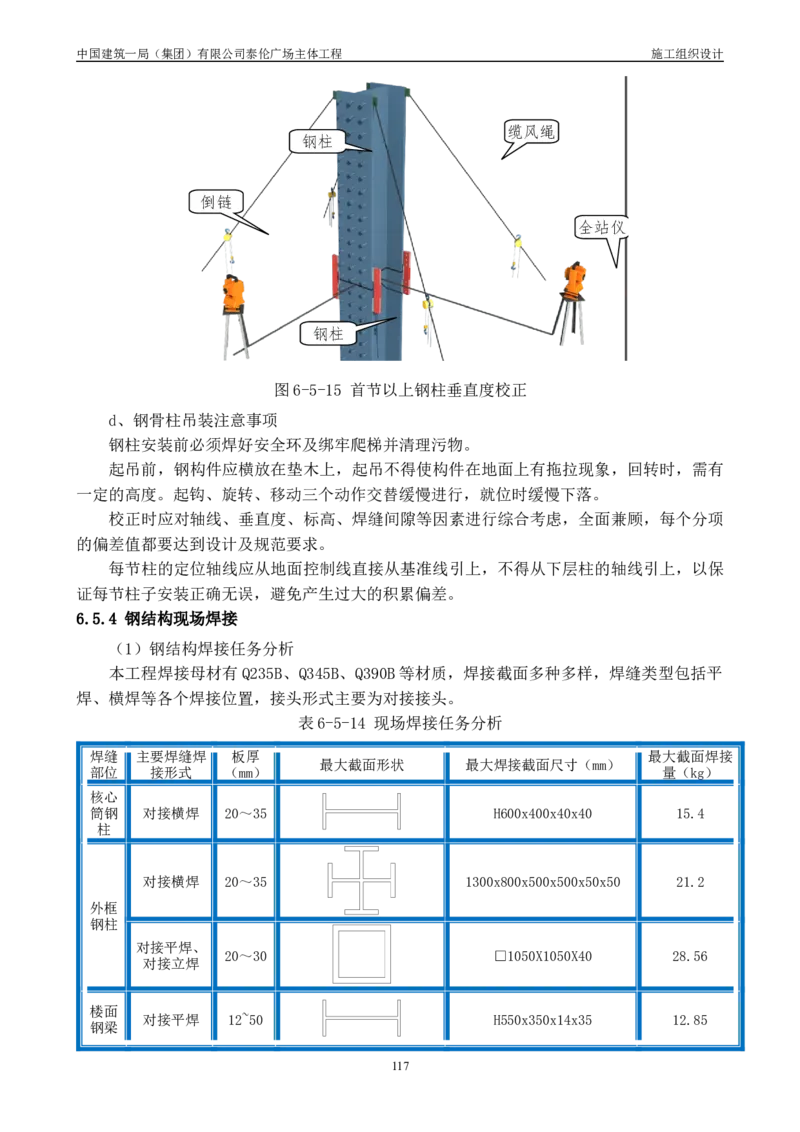

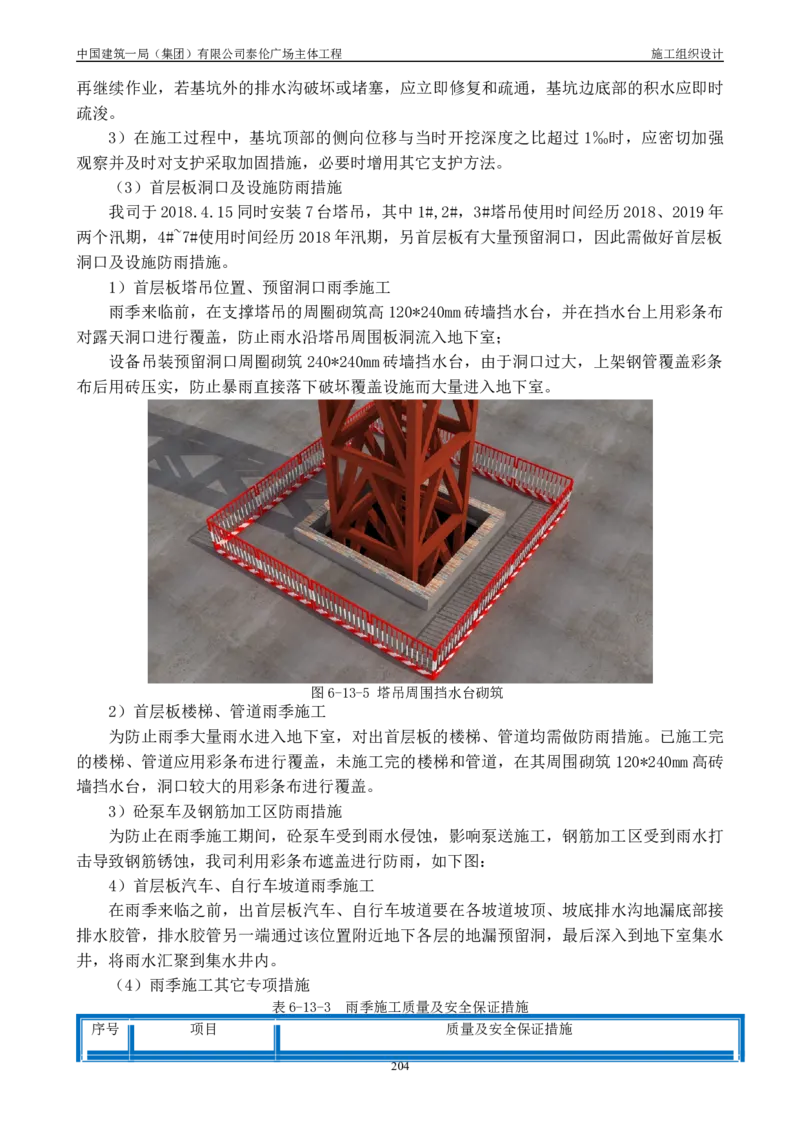

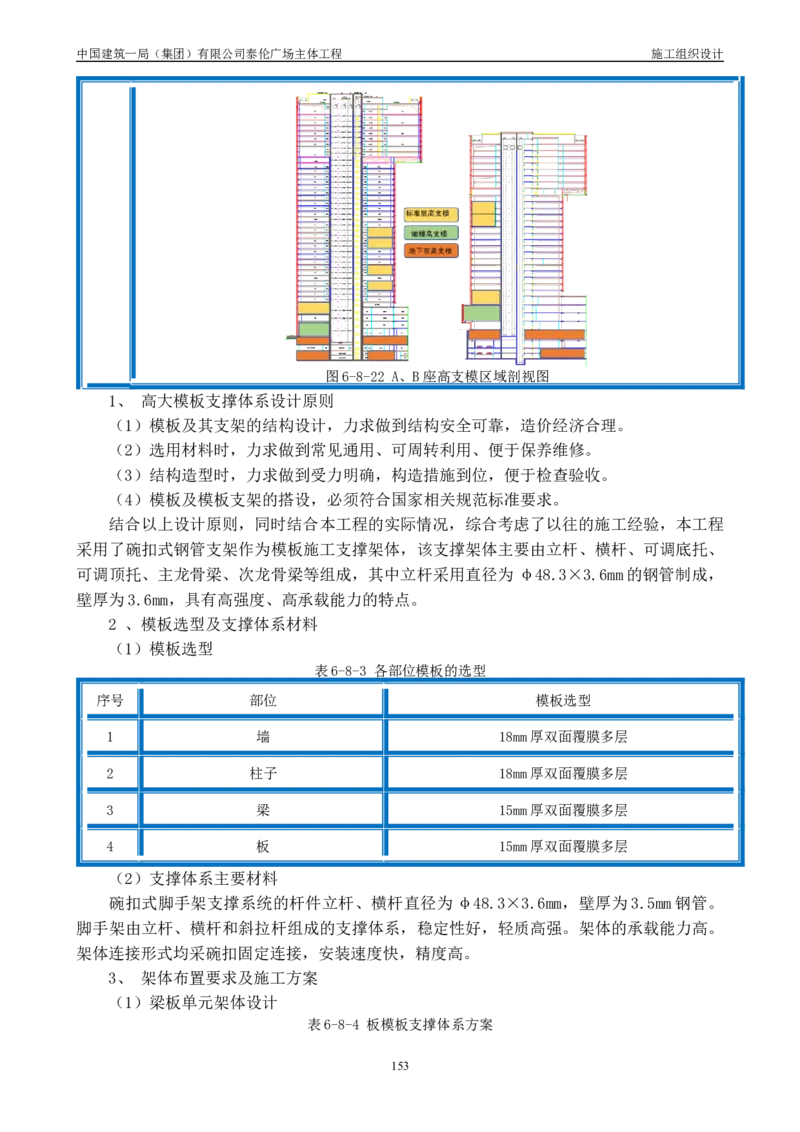

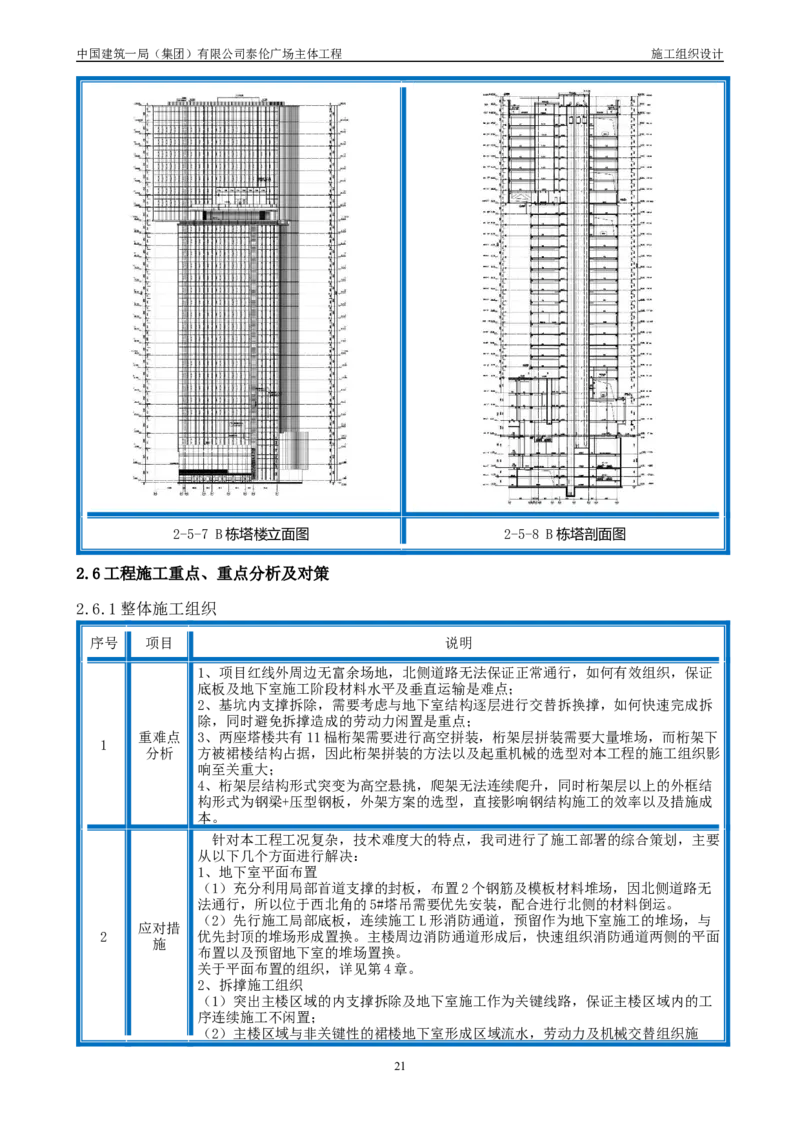

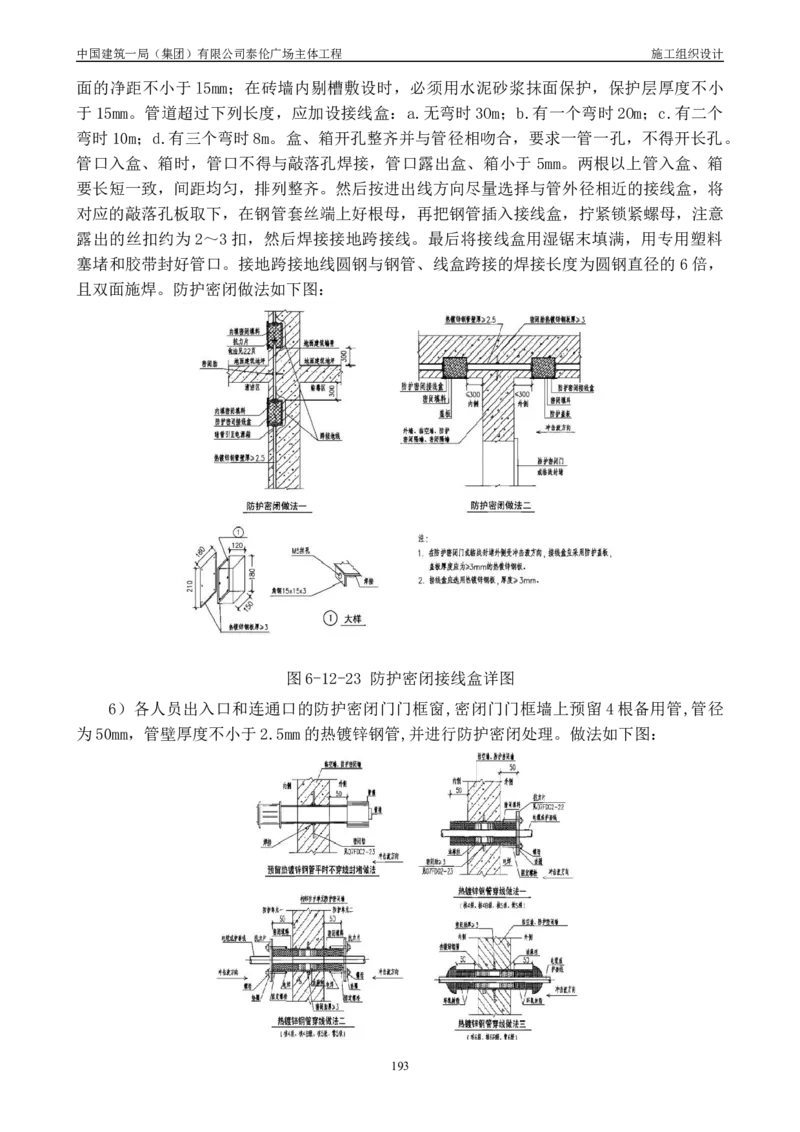

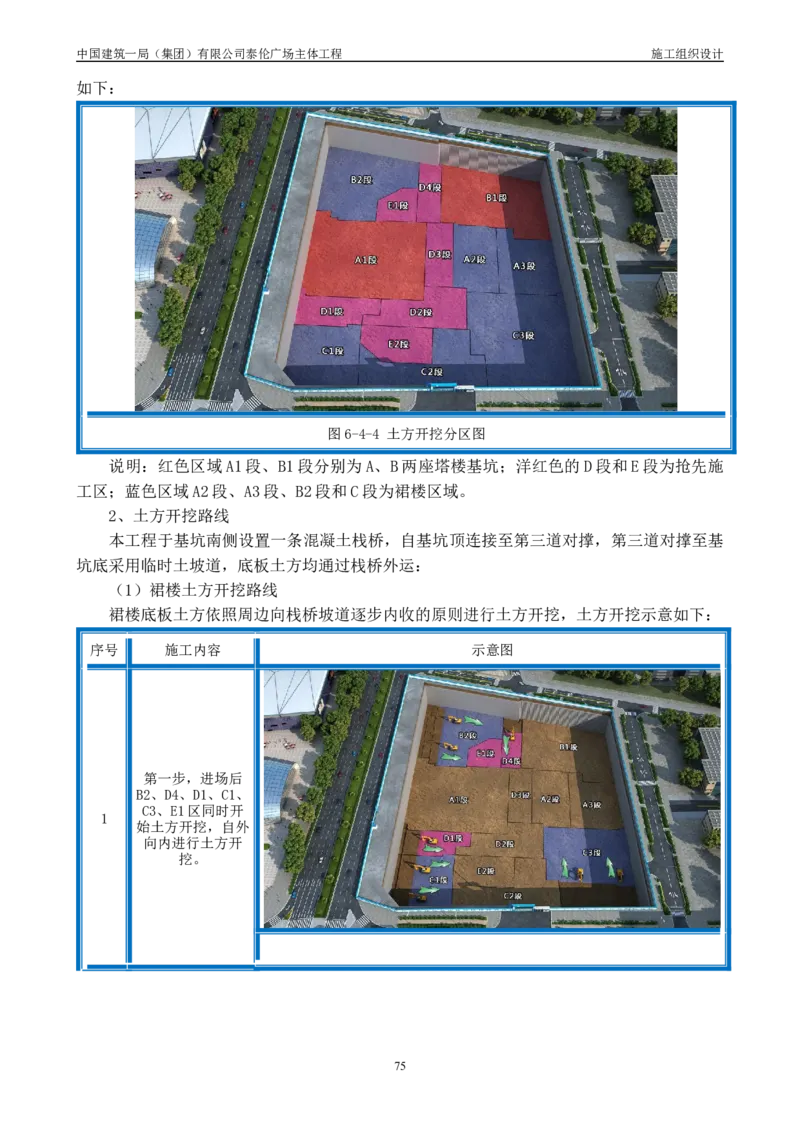

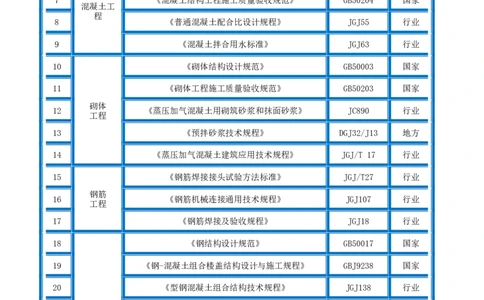

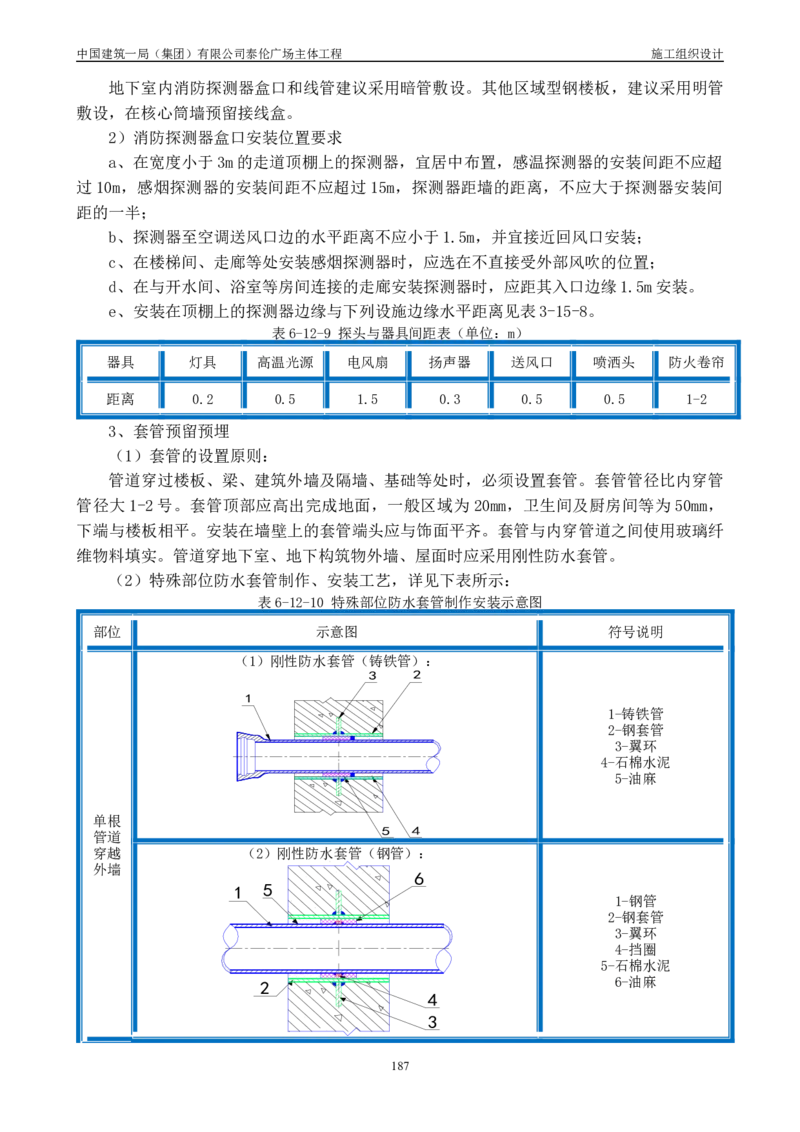

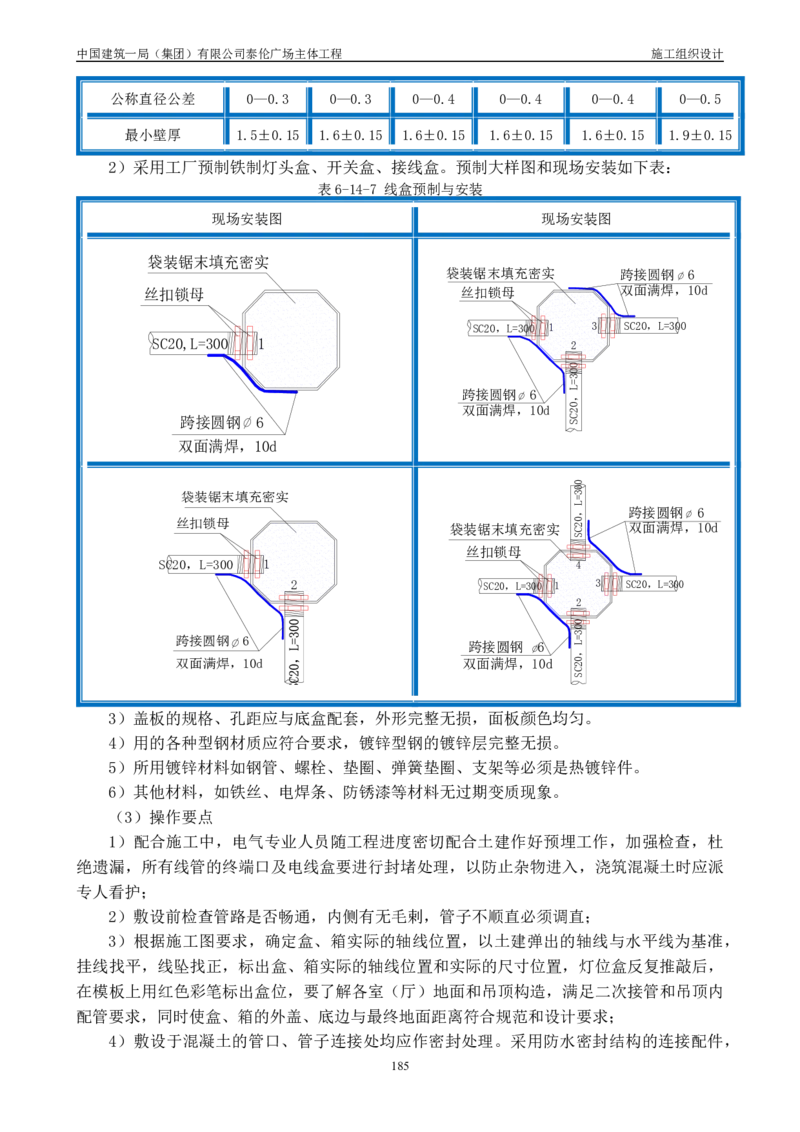

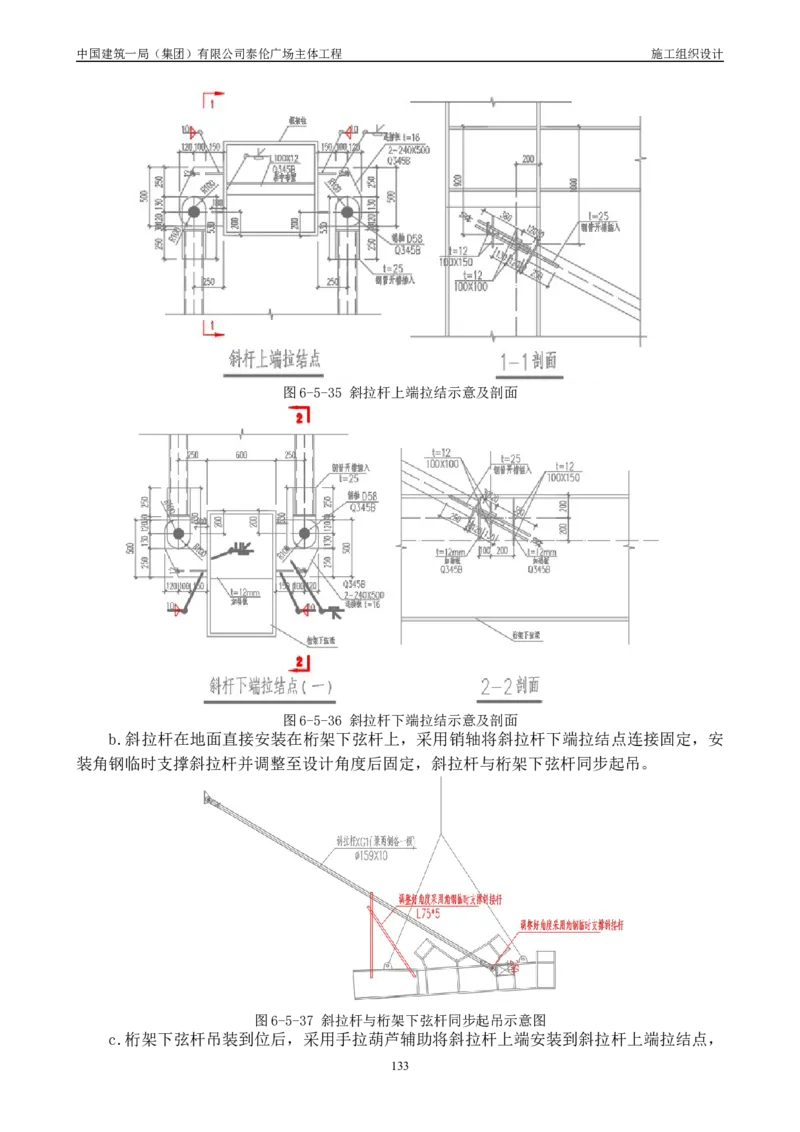

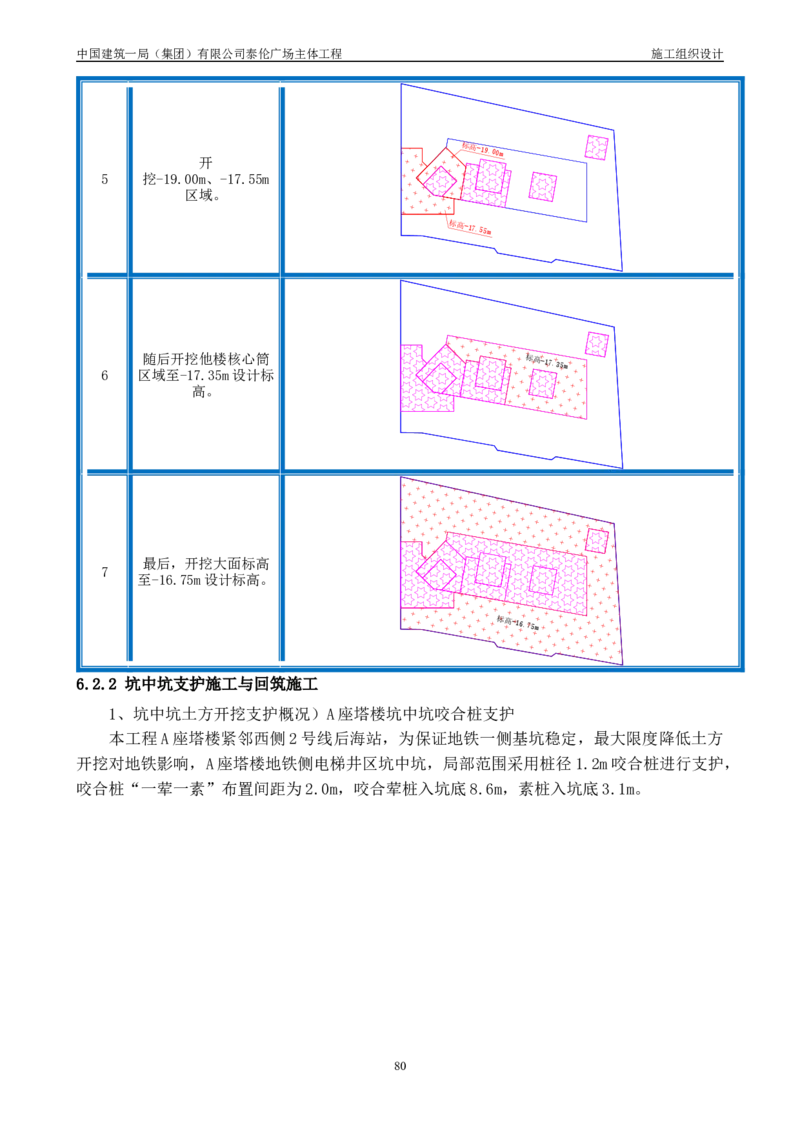

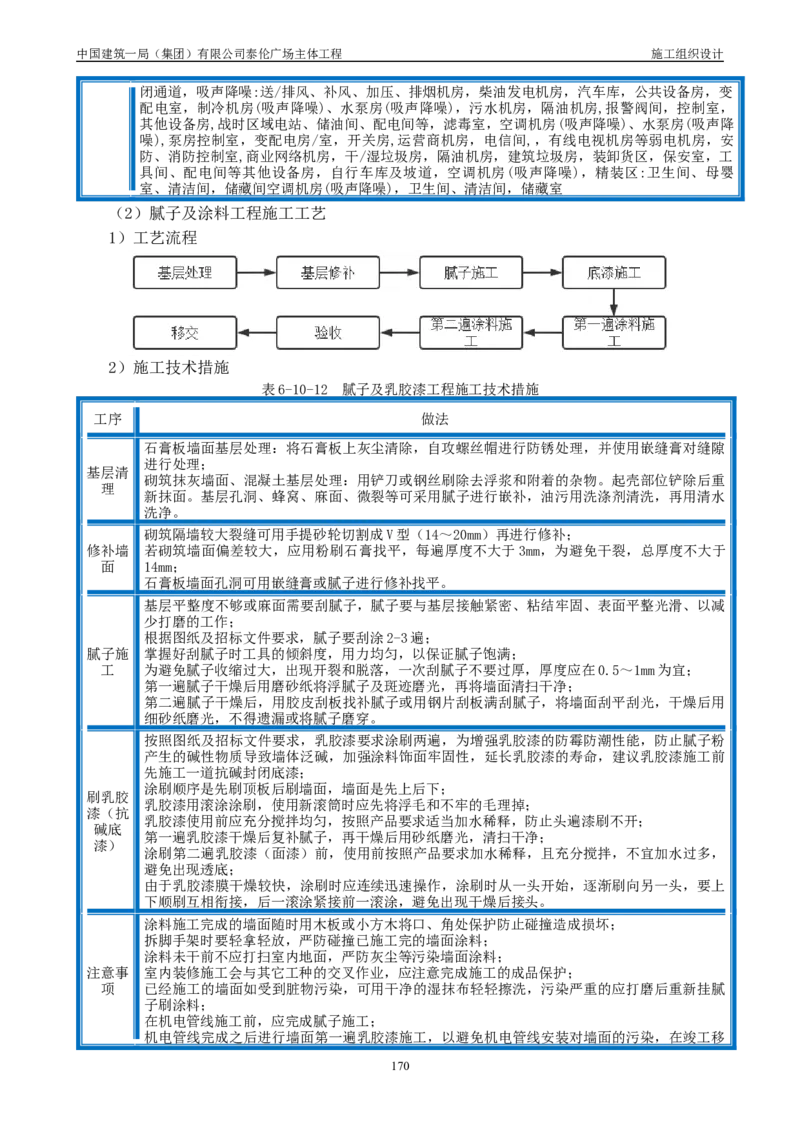

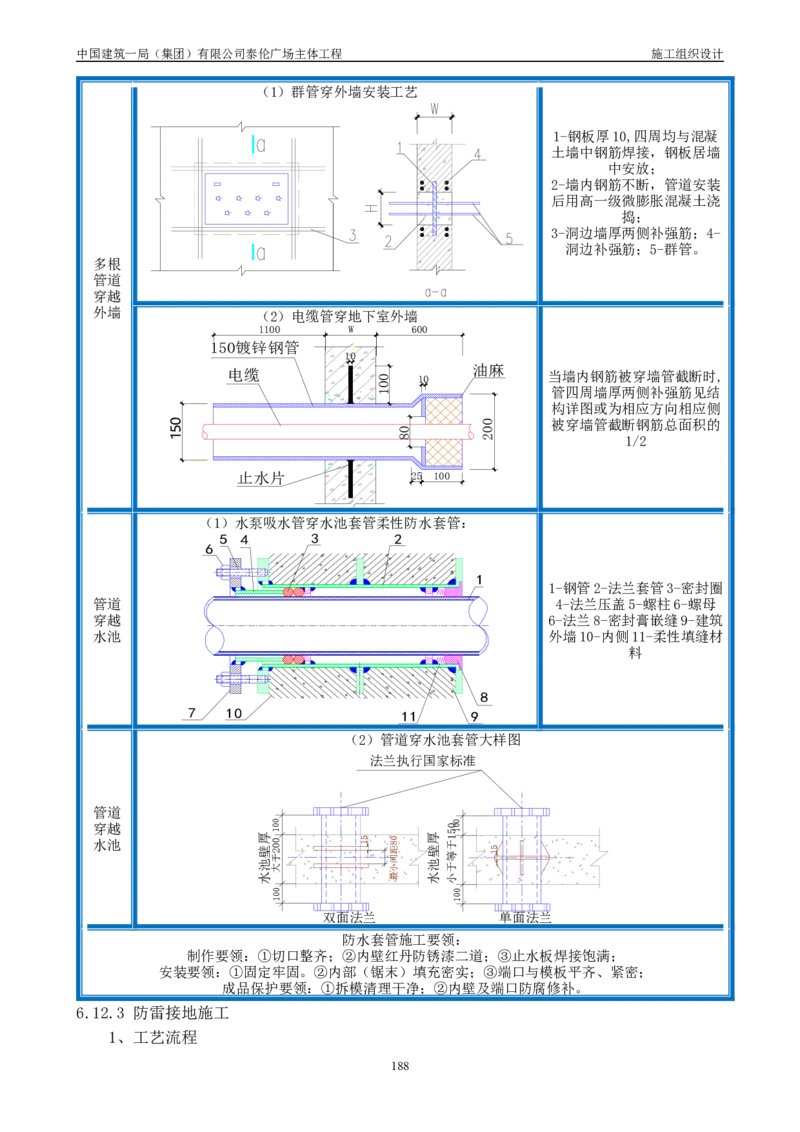

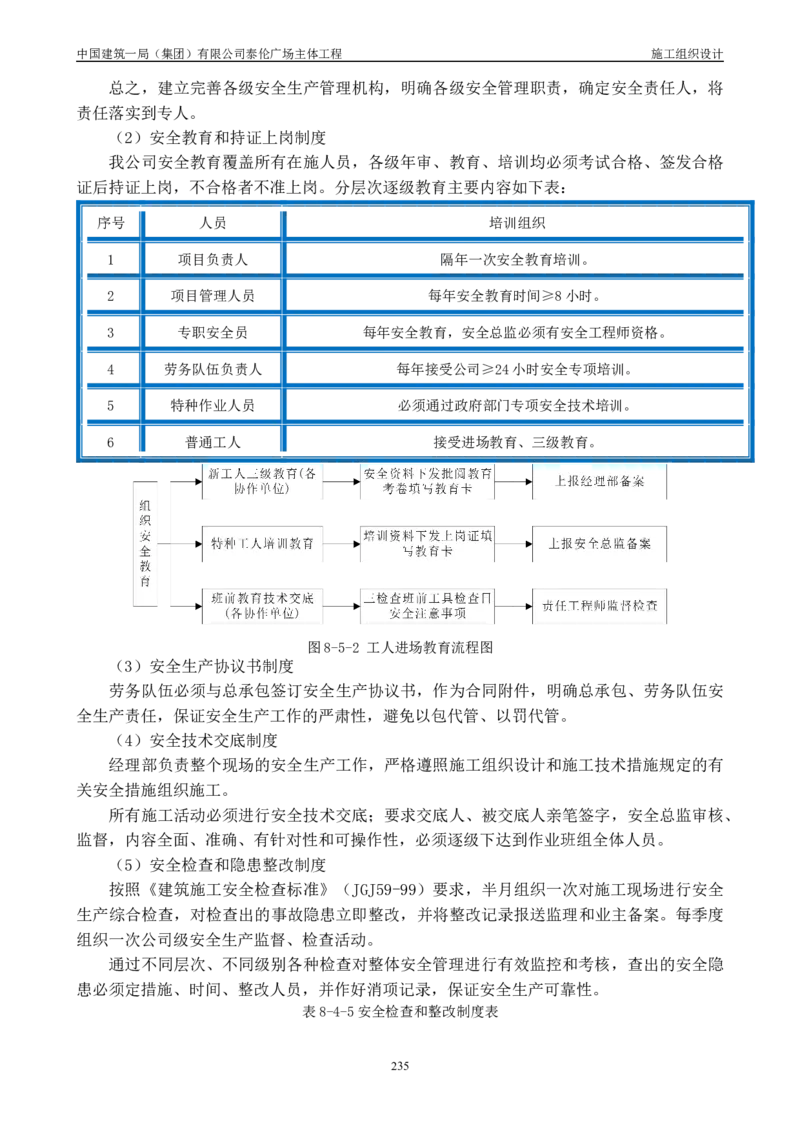

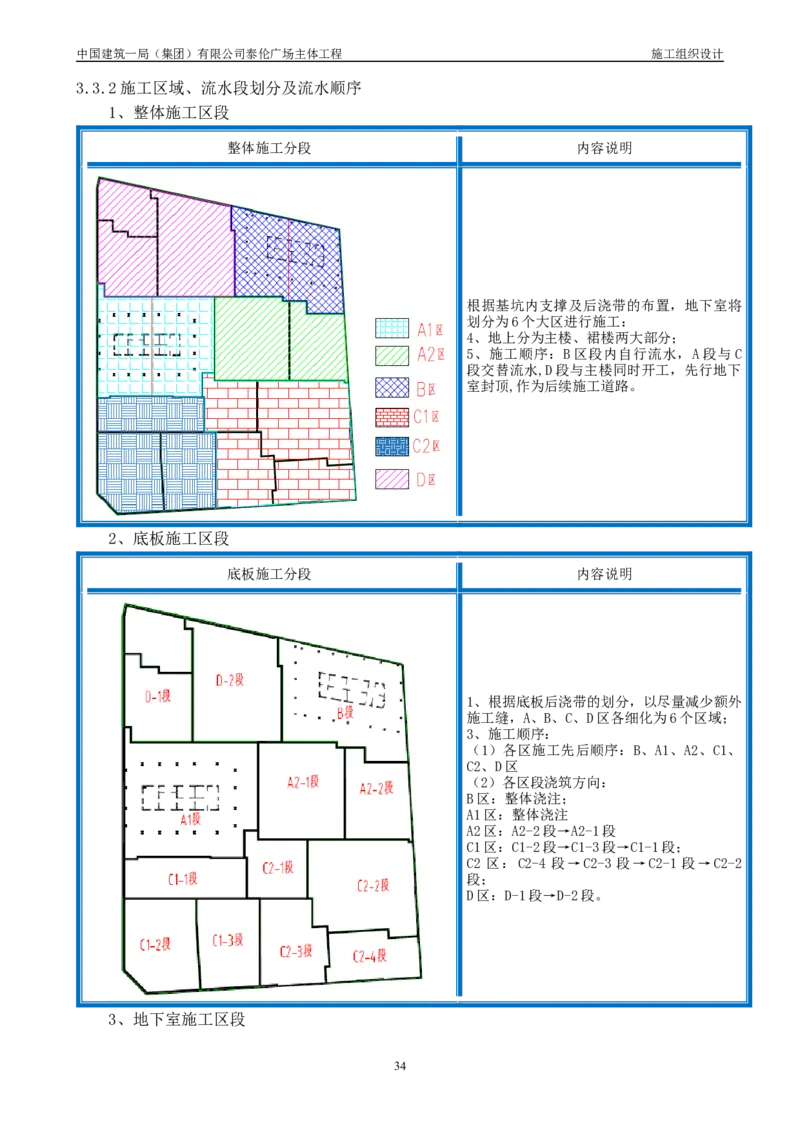

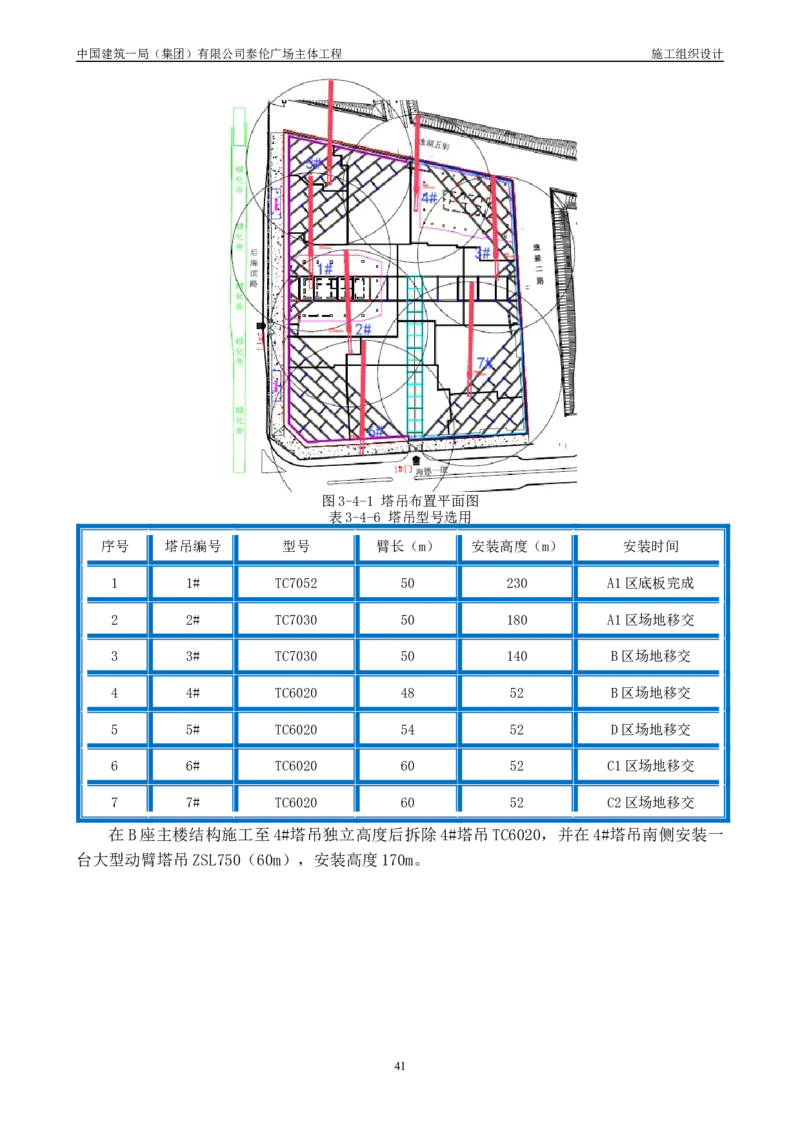

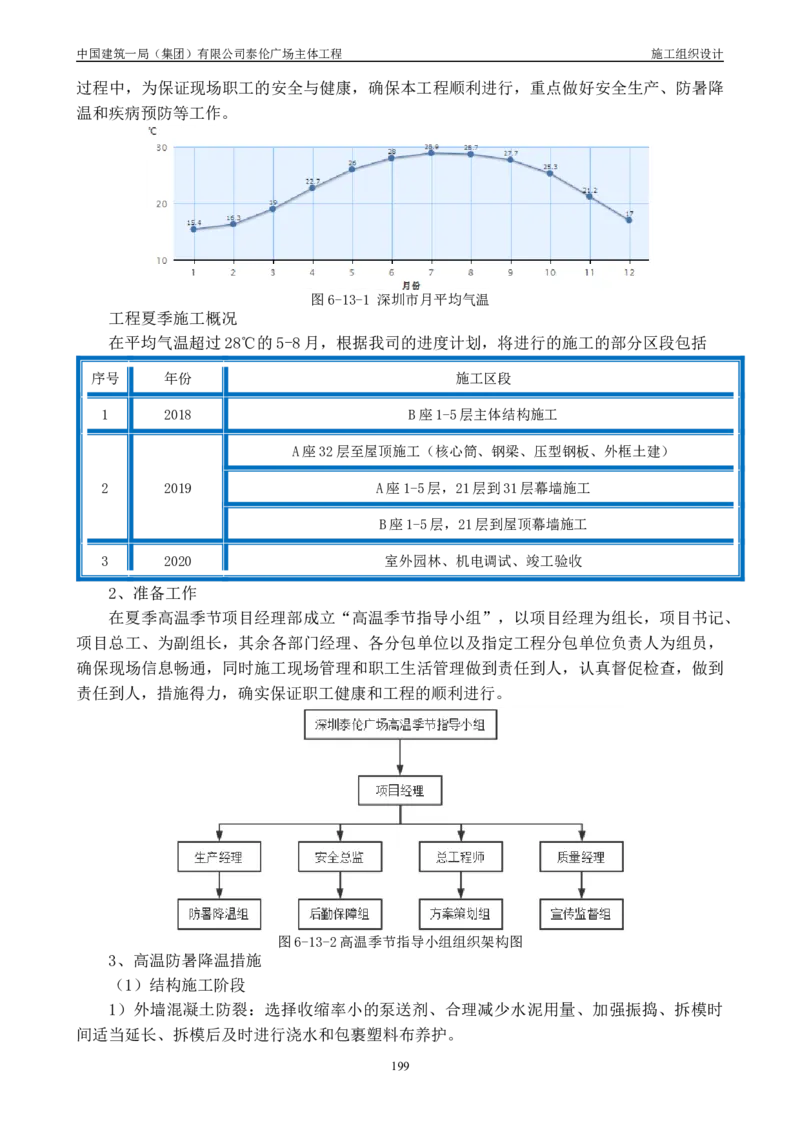

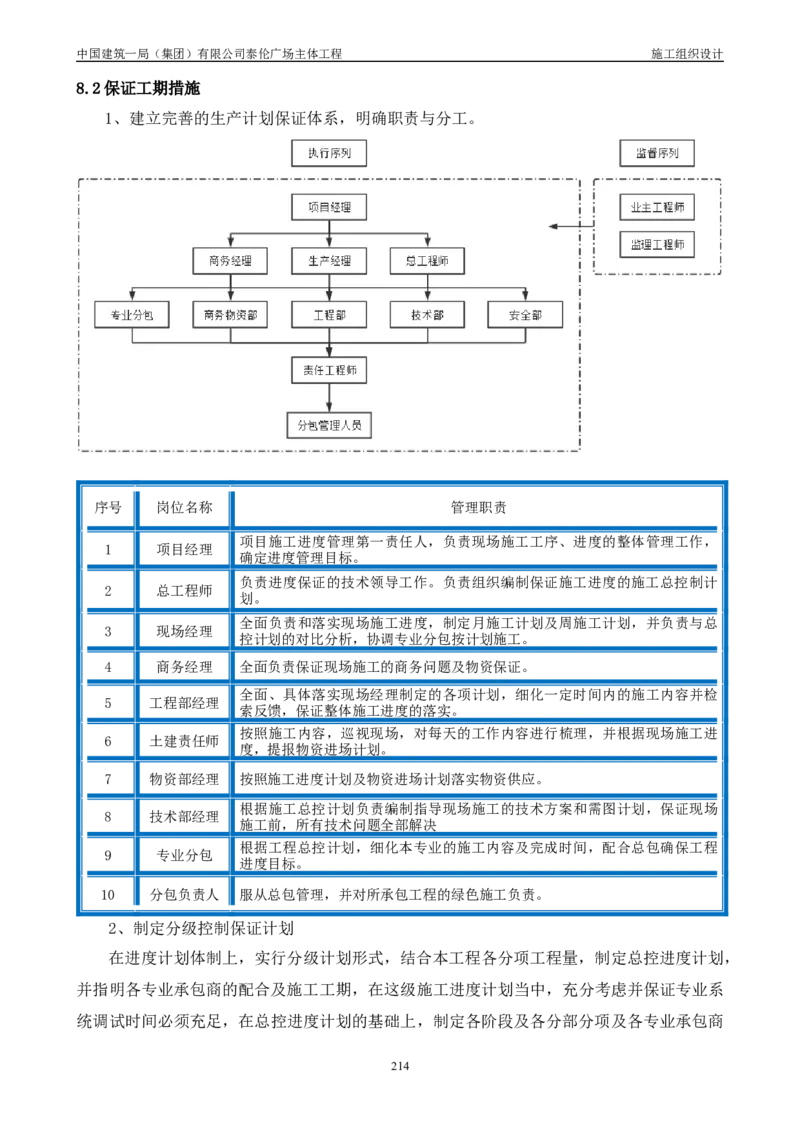

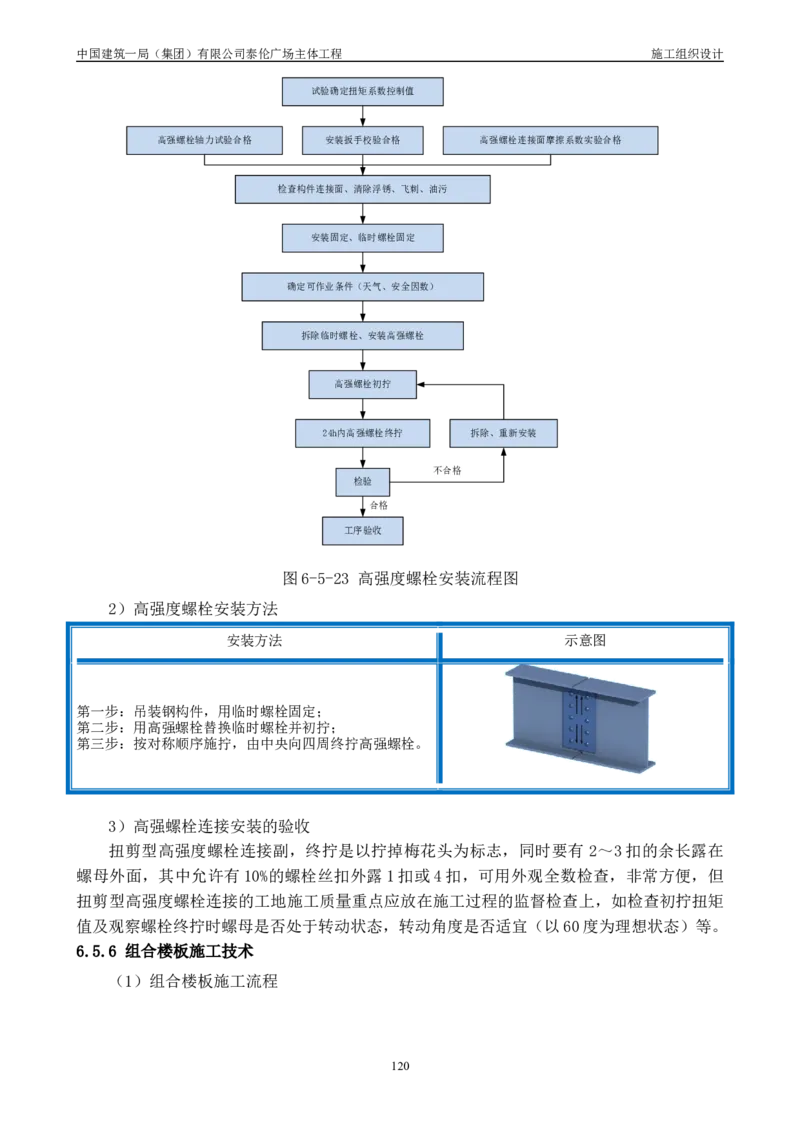

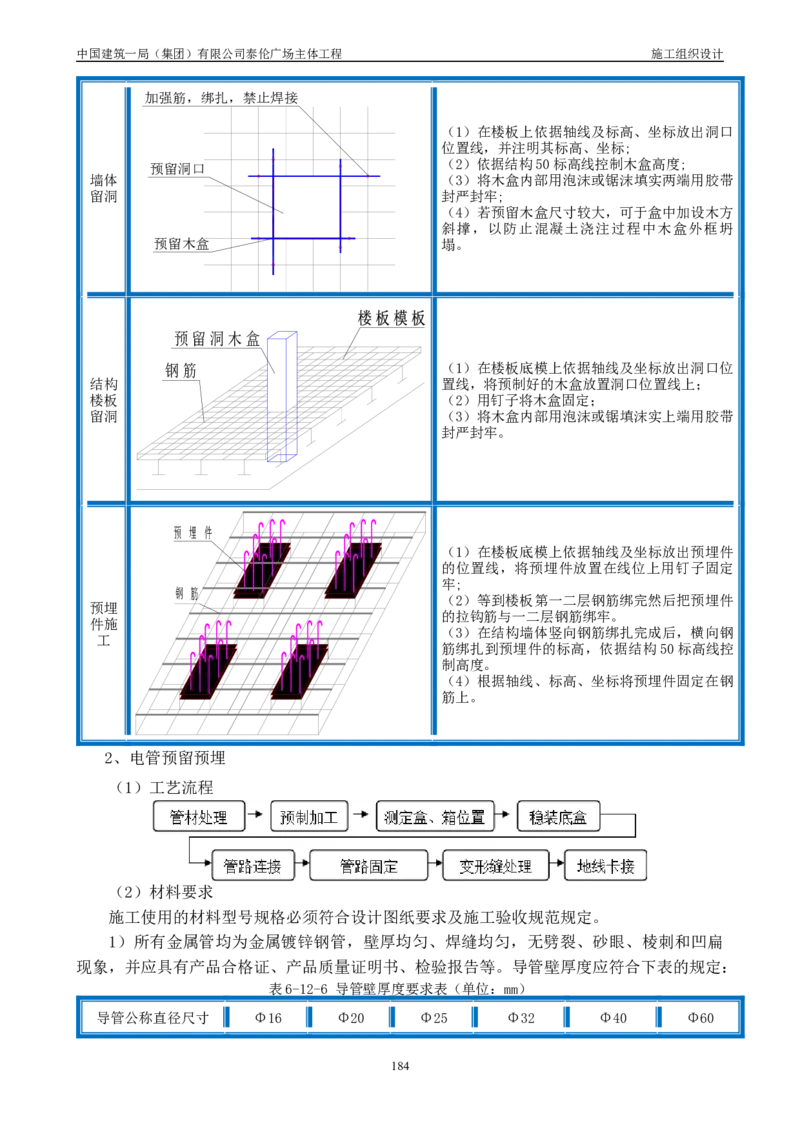

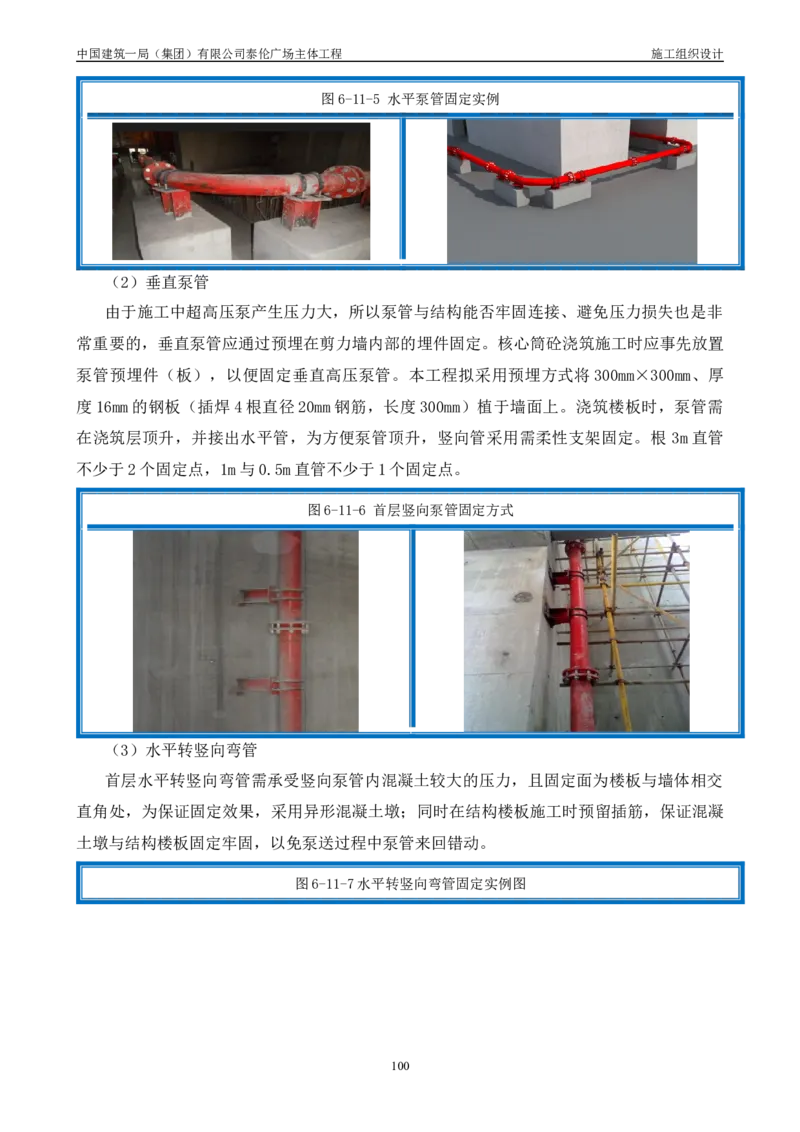

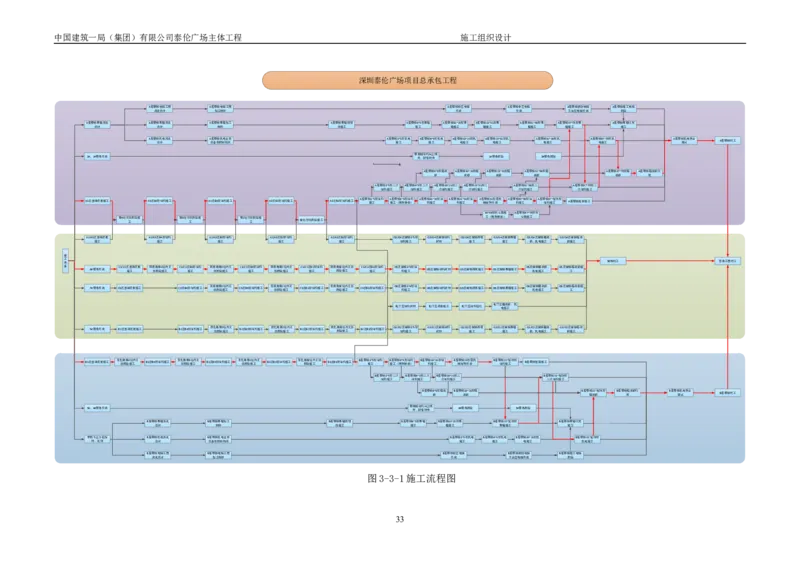

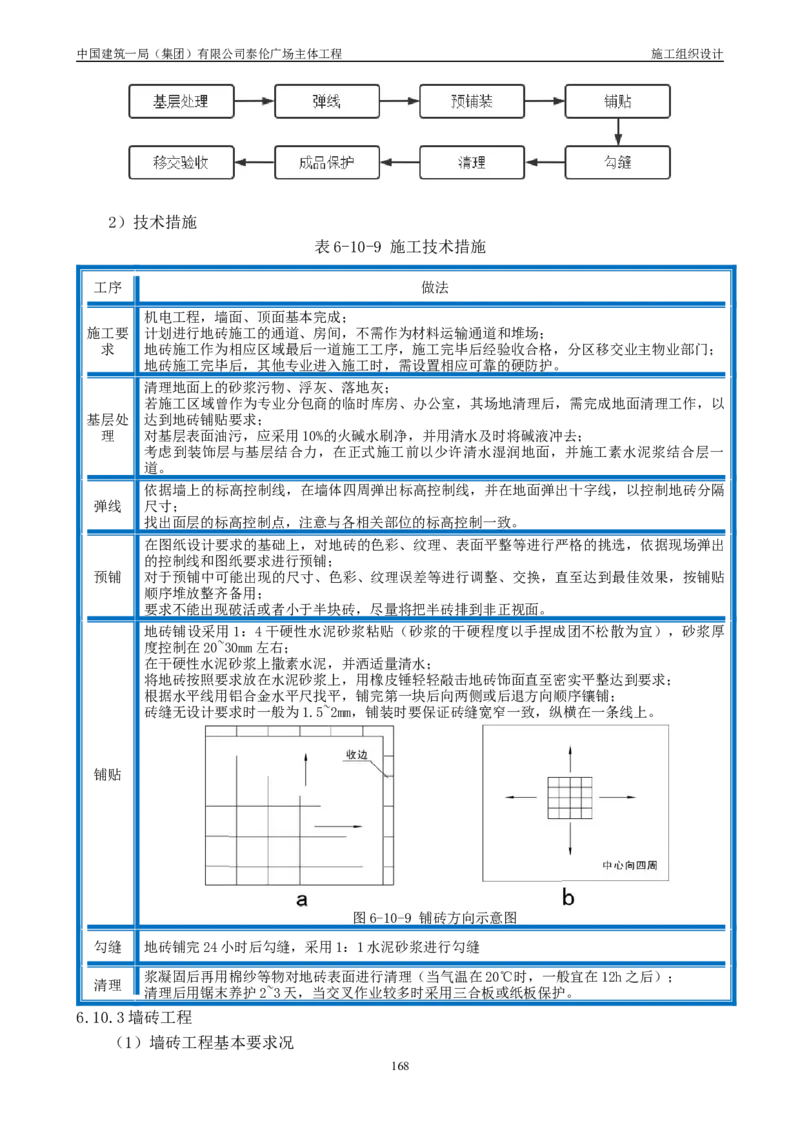

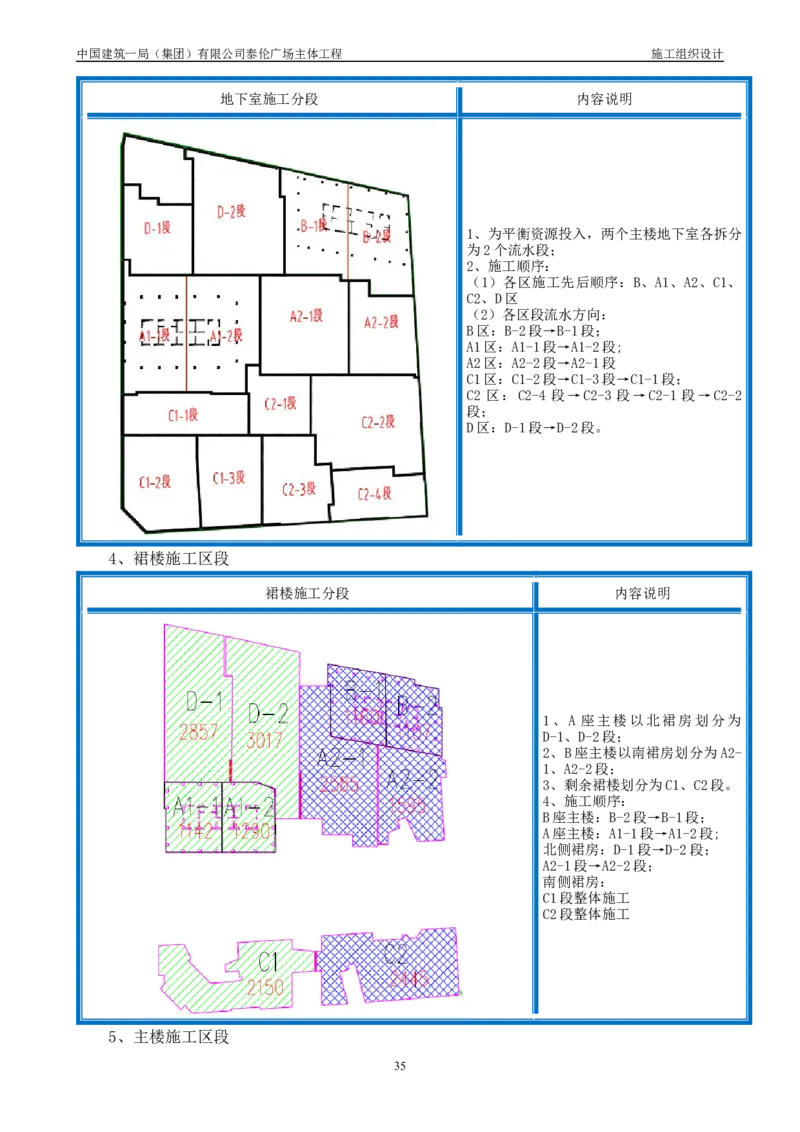

中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 目录 1.编制依据.....................................................................1 1.1施工建设合同............................................................1 1.2勘察设计文件............................................................1 1.3主要规范、规程、标准....................................................4 1.4应用的主要图集..........................................................4 1.5应用的主要法规..........................................................4 1.6企业管理文件............................................................5 2.工程概况.....................................................................5 2.1工程基本情况和各参建方基本情况..........................................5 2.2工程建设地点特征........................................................6 2.3各专业设计简介.........................................................12 2.4承包任务划分...........................................................18 2.5典型平面图、立面图、剖面图.............................................19 2.6工程施工重点、重点分析及对策...........................................20 3.施工部署....................................................................26 3.1施工管理目标...........................................................26 3.2总体组织机构...........................................................27 3.3总体施工安排...........................................................31 3.4总体资源配置...........................................................36 3.5协调与配合.............................................................45 4施工总进度计划..............................................................46 4.1总工期目标.............................................................46 4.2关键节点控制时间.......................................................46 5.准备工作....................................................................48 5.1一般性准备工作.........................................................48 5.2深化设计出图计划.......................................................48 5.3施工方案方案编制.......................................................49 5.4计量器具配置计划.......................................................49 5.5试验、检验批划分计划...................................................50 5.6新技术应用计划.........................................................51 5.7BIM应用计划............................................................52 6.主要施工方法................................................................55 6.1 测量及监测施工方案....................................................55 6.2二次土方开挖施工方案...................................................73 6.3钢筋施工方案...........................................................80 6.4混凝土施工方案.........................................................86 6.5 钢结构施工方案........................................................99 6.6 内支撑拆除施工方案...................................................132中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 6.7 爬架施工方案.........................................................137 6.8 模板施工方案.........................................................142 6.9砌筑装修方案..........................................................152 6.10 装饰装修工程施工方案................................................159 6.11防水施工方案.........................................................167 6.12机电施工方案.........................................................175 6.13季节性施工方案.......................................................192 7.绿色施工管理...............................................................204 7.1绿色施工目标..........................................................204 7.2组织机构..............................................................205 7.3实施措施..............................................................206 8.主要管理措施...............................................................209 8.1总承包管理措施........................................................209 8.2保证工期措施..........................................................210 8.3质量工期措施..........................................................212 8.4技术管理措施..........................................................226 8.5安全管理措施..........................................................228 8.6消防措施..............................................................241 8.7CI管理措施............................................................249 9.施工现场平面布置...........................................................251 9.1临建建设..............................................................251 9.2施工现场平面布置......................................................253 9.3临时用电布置..........................................................259 9.4临时用水布置..........................................................260 10.附件......................................................................267 10.1施工进度计划.........................................................267 10.2检验批划分计划.......................................................267 10.3各阶段施工现场平面布置...............................................267中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1.编制依据 1.1施工建设合同 序号 合同名称 签订日期 1 深圳泰伦广场项目总承包工程 2018年 7月 1.2勘察设计文件 序号 图纸名称 图 纸 编 号 出图日期 建施通用图AW-0001~AW-0010，总平面图1-AW-0101～1-AW-0104，地 下室2-AW-0201～2-AW-0801，裙房商业3-AW-0201～3-AW-0803，1 1 建筑图 2018.8.30 栋A座办公4-AW-0201～4-AW-0801，1栋B座办公5-AW-0201～5- AW-0802 结施图纸目录SW-0001~SW-0004，设计说明SW-NT01~ SW-NT06，桩基 图SW-0101~ SW-0108，地下室结构2-SW-0101~2-SW-0632，裙房3- 2 结构图 2018.8.30 SW-0301~3-SW-0512,1栋A座4-SW-0301~ 4-SW-0709,1栋B座5- SW-0301~5-SW-0710，钢结构通用图6-SW-0701~6-SW-0705 电施通用图EW-0001~EW-0010，电施2-EW-0101~2-EW-0106，电施2- EW-0201~2-EW-0227，电施2-EW-0301~2-EW-0304，电施2- EW-0401~2-EW-0404，电施2-EW-0501、2-EW-0502，电施3- EW-0101~3-EW-0140,电施3-EW-0201~3-EW-0254，电施3-EW-0301~3- EW-0313，电施3-EW-0401~3-EW-0414，电施3-EW-0501~3-EW-0505， 3 电气 2017.12.30 电施4-EW-0101~4-EW-0106，电施4-EW-0201~4-EW-0218，电施4- EW-0301~4-EW-0326，电施4-EW-0401~4-EW-0425，电施4- EW-0501~4-EW-0502，电施5-EW-0201~5-EW-0213，电施5- EW-0301~5-EW-0317，电施5-EW-0401~5-EW-0417，电施5- EW-0501~5-EW-0502 水施PW-0001~PW-0006，水施1-PW-0101~1-PW-0103，水施2- PW-0201~1-PW-0412，水施2-PW-0701~1-PW-0707，水施3- 4 给排水 2018.5.7 PW-0201~3-PW-0404，水施4-PW-0201~3-PW-0412，水施5- PW-0201~3-PW-0403 暖通MW-0001~ MW-0016，暖通02-MW-0201~ 02-MW-0202，暖通02- MW-0301~ 02-MW-0304，暖通02-MW-0701~ 02-MW-0702，暖通03- MW-0301~ 03-MW-0314，暖通03-MW-0401~ 03-MW-0414，暖通03- MW-0501~ 03-MW-0514，暖通03-MW-0701~ 03-MW-0712，暖通04- 5 暖通 MW-0201~ 04-MW-0209，暖通04-MW-0301~ 04-MW-0327，暖通04- 2018.3.30 MW-0401~ 04-MW-0423，暖通04-MW-0501~ 04-MW-0525，暖通04- MW-0701~ 04-MW-0716 ，暖通05-MW-0201~ 04-MW-0207，暖通05- MW-0301~ 04-MW-0317，暖通05-MW-0401~ 04-MW-0413，暖通05- MW-0501~ 04-MW-0416，暖通05-MW-0701~ 04-MW-0712 智能化TW-0001~TW-0016，智能化2-TW-0101~2-TW-0104，智能化2- TW-0201~02-TW-0208，智能化2-TW-0401~2-TW-0404，智能化3- TW-0101~3-TW-0409，智能化3-TW-0201~3-TW-0228，智能化3- TW-0201~3-TW-0228，智能化3-TW-0401~3-TW-0414，智能化3- TW-0401~3-TW-0414，智能化3-TW-0501~3-TW-0507，智能化4- 6 智能化 2018.5.7 TW-0201~4-TW-0255，智能化4-TW-0301~4-TW-0312，智能化4- TW-0401~4-TW-0428，智能化4-TW-0501~4-TW-0502，智能化5- TW-0101~5-TW-0105，智能化5-TW-0201~5-TW-0234，智能化5- TW-0301~5-TW-0312，智能化5-TW-0401~5-TW-0417，智能化5- TW-0501~5-TW-0502 1.3主要规范、规程、标准 序号 类别 名 称 编号 类别 1中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1 《工程测量规范》 GB50026 国家 测量 工程 2 《国家一、二等水准测量规范》 GB12897 国家 3 《地下工程防水技术规范》 GB50108 国家 4 防水 《地下防水工程质量验收规范》 GB50208 国家 5 《深圳市建筑防水工程技术规范》 SJGJ9 地方 6 《混凝土结构设计规范》 GB50010 国家 7 《混凝土结构工程施工质量验收规范》 GB50204 国家 混凝土工 程 8 《普通混凝土配合比设计规程》 JGJ55 行业 9 《混凝土拌合用水标准》 JGJ63 行业 10 《砌体结构设计规范》 GB50003 国家 11 《砌体工程施工质量验收规范》 GB50203 国家 砌体 12 《蒸压加气混凝土用砌筑砂浆和抹面砂浆》 JC890 行业 工程 13 《预拌砂浆技术规程》 DGJ32/J13 地方 14 《蒸压加气混凝土建筑应用技术规程》 JGJ/T 17 行业 15 《钢筋焊接接头试验方法标准》 JGJ/T27 行业 钢筋 16 《钢筋机械连接通用技术规程》 JGJ107 行业 工程 17 《钢筋焊接及验收规程》 JGJ18 行业 18 《钢结构设计规范》 GB50017 国家 19 《钢-混凝土组合楼盖结构设计与施工规程》 GBJ9238 国家 20 《型钢混凝土组合结构技术规程》 JGJ138 行业 21 《建筑钢结构焊接技术规程》 JGJ81 行业 钢结构工 22 《钢结构高强度螺栓连接技术规程》 JGJ82 行业 程 23 《钢结构防火喷涂应用技术规范》 CECS4-90 行业 24 《钢结构工程施工质量验收规范》 GB50205 国家 25 《涂装前钢材表面锈蚀等级和除锈等级》 GB8923 国家 26 《碳素结构钢》 GB/T700 国家 2中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 27 《低合金高强度结构钢》 GB/T1591 国家 28 《电弧螺杆焊用圆柱头焊钉》 GB/T10433 国家 29 《埋弧焊用碳钢焊丝和焊剂》 GB/T5293 国家 30 《钢焊缝手工超声波探伤方法和探伤结果分级》 GB/T11345 国家 31 《民用建筑电气设计规范》 JGJ16 行业 32 电气工程 《建筑防雷设计规范》 GB50057 国家 33 《电气装置安装工程高压电器施工及验收规范》 GBJ147 国家 34 《建筑工程施工现场供电安全规范》 GB50194 国家 35 《建筑施工安全检查标准》 JGJ59 行业 36 《施工现场临时用电安全技术规范》 JBJ46 行业 37 《建筑机械使用安全技术规程》 JGJ33 行业 38 《建筑工程冬期施工规程》 JGJ104 行业 39 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130 行业 40 《建筑施工碗扣式脚手架安全技术规范》 JGJ166 行业 41 《建筑施工高处作业安全技术规范》 JGJ80 行业 42 《绿色施工管理规程》 DB11/513 地方 43 其他 《钢管脚手架、模板支架安全选用技术规程》 DB11/T583 地方 44 《建筑工程施工技术管理规程》 DBJ 01-80 地方 45 《砌体结构工程施工质量验收规程》 DBJ 01-81 地方 46 《混凝土结构工程施工质量验收规范》 DBJ 01-82 地方 47 《屋面防水施工技术规程》 DBJ 01-93 地方 48 《建筑工程施工组织设计管理规定》 DB11/T363 地方 49 《建筑工程施工质量验收统一标准》 GB50300 国家 50 《建筑结构可靠度设计统一标准》 GB50068 国家 51 《建筑结构荷载规范》 GB5009 国家 52 《建筑抗震设计规范》 GB50011 国家 3中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 53 《建筑地面设计规范》 GB50037 国家 54 《建筑地面工程施工质量验收规范》 GB50209 国家 55 《屋面工程技术规范》 GB50345 国家 54 《屋面工程质量验收规范》 GB50207 国家 55 《建筑装饰装修工程质量验收规范》 GB50210 国家 56 《建筑设计防火规范》 GB50016 国家 1.3主要规范、规程、标准 1.4应用的主要图集 类别 序号 图 集 名 称 编号 《混凝土结构施工图平面整体表示方法制图规则和构造详图》 1 16G101-1 （现浇混凝土框架、剪力墙、梁、板） 《混凝土结构施工图平面整体表示方法制图规则和构造详图》 2 16G101-2 （现浇混凝土板式楼梯） 3 《砌体填充墙结构构造》 12SG614-1 4 《蒸压加气混凝土砌块、板材构造》 13J104 5 《混凝土结构施工钢筋排布规则和构造详图》 12G901-1 6 《钢筋混凝土结构预埋件》 16G362 7 《民用建筑钢结构防火构造》 06SG501 国家 8 《钢结构施工图参数表示方法制图规则和构造详图》 08SG115-1 9 《多、高层建筑钢结构节点连接》 03SG519-1 10 钢结构设计制图深度和表示方法 03G102 11 钢与混凝土组合楼（屋）盖结构构造 05SG522 12 型钢混凝土组合结构构造 04SG523 13 型钢混凝土结构施工钢筋排布规则与构造详图 12SG904-1 14 多、高层民用建筑钢结构节点构造详图 16G519 1.5应用的主要法规 序号 名 称 编号 1 《中华人民共和国合同法》 国家主席令第15号 4中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2 《中华人民共和国消防法》 国家主席令第6号 3 《中华人民共和国安全生产法》 国家主席令第70号 4 《中华人民共和国环境保护法》 国家主席令第9号 5 《建设工程安全生产管理条例》 国务院令第39号 6 《生产安全事故报告和调查处理条例》 国务院令第493号 7 《民用建筑节能条例》 国务院令第530号 8 《房屋建筑工程质量保修办法》 建设部令第80号 9 《工程建设标准强制性条文》（房屋建筑部分） 04DX002 《关于进一步规范房屋建筑和市政工程生产安全事故报 10 建质[2007]257号 告和调查处理工作的若干意见》 11 《危险性较大的分部分项工程安全管理规定》 建设部37号令 12 《深圳市地下铁道建设管理暂行规定》 深圳市人民政府令第101号 13 《深圳市建筑废弃物运输和处置管理办法》 深圳市人民政府令第260号 14 《深圳市城市建设档案管理规定》 深圳市人民政府令第283号 15 《深圳经济特区建设项目环境保护条例》 深圳市人大常委会第70号 16 《深圳经济特区建设工程施工安全条例》 深圳市人大常委会第60号 17 《深圳市建设工程质量管理条例》 深圳市人大常委会第83号 18 《深圳市建设项目用水节水管理办法》 深圳市人民政府令第183号 19 《深圳市扬尘污染防治管理办法》 深圳市人民政府令第187号 20 《深圳市城市轨道交通运营管理办法》 深圳市人民政府令第278号 21 《深圳市建设工程现场文明施工检查评定标准》 深建施[1998]41号 22 《深圳市施工起重机械安全管理办法》(试行) 深建字[2006]214号 深圳市住房和建设局印发《关于严厉惩处建设工程安全 23 深建规[2017]11号 生产违法违规行为的若干措施（试行）》的通知 深圳市住房和建设局关于发布《深圳市建设工程安全文 24 明施工十项标准（试行）》、《深圳市建设工程安全文 深建质安[2017]112号 明施工十项禁令》的通知 25 深圳市创优工程竣工验收技术资料统一用表资料目录 / 1.6企业管理文件 序号 名 称 编号 5中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1 中国建筑一局（集团）有限公司施工组织设计管理办法 / 2 房建工程施工组织设计编制指南 / 3 中国建筑一局（集团）有限公司建设工程技术质量红线 / 4 中国建筑一局（集团）有限公司科技创效推广应用技术名录 / 5 建筑工程现场试验室管理规程 Q/YJ-072-2019 6 预拌混凝土技术质量协议编制管理规程 Q/YJ-073-2019 7 中建一局集团施工现场标准化图册 / 8 中建一局集团营地建造图册 / 2.工程概况 2.1工程基本情况和各参建方基本情况 序号 项目 内容 1 工程名称 泰伦广场主体工程 2 工程地址 位于深圳市南山区后海中心区后海滨路东面，海德一道北面 3 建设单位 深圳联想海外控股有限公司 4 管理公司 TISHMAN SPEYER 5 勘察单位 深圳市勘察测绘院（集团）有限公司 6 设计单位 筑博设计股份有限公司 7 监理公司 深圳市京圳工程咨询有限公司 8 质量监督 深圳市南山区质监站 9 施工总包 中国建筑一局（集团）有限公司 主体结构：深圳市雄达建筑劳务有限公司、重庆市津北建筑工程有 限公司；二次结构：北京京中力建筑劳务分包有限公司、山东巨野 隆弛劳务有限公司、北京世筑卓伦建设工程有限公司；钢结构：四 10 施工主要分包 川本立建筑工程有限公司；防水：深圳市卓宝防水保温工程有限公 司；施工电梯：深圳市兆鹏机电设备有限公司、深圳市建工中泰机 电工程有限公司；塔吊：中昇建机（南京）重工有限公司、北京正 和恒泰机械工程有限公司。 11 合同工期 2018年8月20日-2020年12月21日 6中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图2-1-1 项目效果图 2.2工程建设地点特征 2.2.1自然地理条件 1、工程地址、地形地貌 泰伦广场项目由深圳联想海外控股有限公司开发，位于深圳市南山区后海中心区后海滨 路东面，海德一道北面。项目分为6个地块，C-03、C-08、C-05、C-10为建设用地，C-04、 C-09为公共用地。项目用地东边为在建逸景二路，等级为支路；北边为在建逸湖五街，等 级为支路；中间南北向地下室顶板为在建逸景一路，等级为支路。 泰伦广场主体工程共分为五个子项工程：1栋商业、1栋A座办公、1栋B座办公、2栋 商业、3栋文化娱乐。其中1栋A座塔楼地上共42层，高194.95m，建筑面积8334.84㎡；1 栋B座塔楼地上共28层，高132.7m，建筑面积52875.13㎡，A座、B座均为超高层公共建筑， 性质为办公楼；1栋商业裙房地上共4层，高28.7m；2栋商业裙房地上共3层，高14.55m； 3栋裙房地上共3层，高26.95m，性质为文化娱乐设施。工程总用地面积29768.12㎡，总建 筑面积达298497.32㎡。 场地原始地貌为场地原始地貌为滨海相潮间带（滩涂），后于2006年经人工堆填。现 状场地已被人工整平，钻孔口高程在5.13m～6.73m之间。 根据《泰伦广场项目勘察报告》地层自上而下有：人工填土、第四系全新统海积层、第 四系中更新统残积层。下伏基岩为燕山四期粗粒花岗岩。 表2-2-1场地地层情况表 序号 土层名称 土层厚度（m） 土层情况简述 主要由黏性土、砼块、砖块、碎块 1 人工填土 5.40～18.80 石等建筑垃圾及少量生活垃圾组 成，密实度不均匀。 7中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2 淤泥 0.60～4.20 含少量有机质及贝壳，底部混砂 3 砾质黏性土 18.50～37.30 由下伏粗粒花岗岩风化残积而成 4 全风化花岗岩 7.40～36.50 极软岩，极破碎 2、水文 本项目场地无地表水。地下水主要赋存在第四系地层及基岩裂隙中。赋存在第四系地层 中地下水属上层滞水～潜水。填土层富水性和透水性弱～中等。砾质粘性土、全风化花岗岩 层富水性和透水性较差。赋存在强～中风化岩中的地下水为基岩裂隙水类型，基岩裂隙水具 微承压性，其富水性和透水性均为弱～中等，总体上属弱含水弱透水层。 地下水主要补给来源为大气降水和海水补给，地下水的排泄以径流为主，场地原始地貌 为滨海潮间带，现已填海造地，本项目距海域（深圳湾）的最短距离约为 1.30km。水质分 析结果表明地下水中C1-离子含量偏高，说明地下水与海水尚有水力联系。降雨集中季节， 地下水向海排泄，方向由西向东。枯水季节地下水位低于海平面时，则接收海水补给。 详细勘察期间，所有钻孔均揭露有地下水，测得钻孔混合水稳定水位埋深为 2.20～ 8.50m之间，稳定水位高程-2.79～4.20m，由于钻孔采用泥浆护壁工艺成孔，水位深度测定 易受到泥浆影响，故水位变化幅度较大，同时，可能受周边地下工程及局部地形变化的影响， 地下水位局部偏深。结合地区经验，本项目地下水位年变化幅度0.50～1.50m。 3、气象 本工程地处亚热带地区，属南亚热带季风气候，由于受海陆分布和地形等因素的影响， 气候具有冬暖而时有阵寒、夏长而不酷热的特点。雨量充沛，但季节分配不均、干湿季节明 显。春秋季是季风转换季节，夏秋季有台风。 深圳市年平均降水量为1924.7毫米，地域分布自东向西减少。全年雨量有85%出现在 4-9月（汛期），其中48%分布在6-9月（后汛期），平均雨量达929毫米；4-6月（前汛 期）平均雨量为705毫米，主要由冷空气和热带暖湿气流共同作用形成。一年中各月雨量变 化呈单峰型，最多为8月，平均达368毫米。 8中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图2-2-1深圳市月均降雨量（mm） 全年主要风向为E和NE，多年平均风速2.6m/s～3.6m/s。由于本区位置濒海，台风的 影响较显著。1952年～1978年，台风共121次，平均每年4.5次，78%集中在7月～9月。 最多年份有7次(1958年)，最少年份只有1次(1976年)。台风大风的最大风速(2分钟的平 均风速)和极大风速(瞬时风速)的风向都以NEE和NE为主，占42%～48%。最大风速主要是 11～20m/s，占80%，极大风速主要是10～29m/s，占82%。最大风速也有>30m/s的，共有2 次；极大风速也有>40m/s的，共有4次。 2.2.2施工条件 1、周边构（建）筑物、地下管线情况 序号 方位 周边情况描述 东侧为在施的逸景二路，长度180m，宽度24m，隶属于后海北片区道路建设Ⅱ 标段B区，施工单位为深圳市交运工程集团有限公司。 1 东侧 图2-2-2 基坑东侧在建逸景二路现状 西侧为市政主干线后海滨路，北行4车道宽度约16m，白天车流量大，夜间车 2 西侧 流量较少； 9中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图2-2-3 项目西侧后海滨路现状航拍照片 图2-2-4 项目西侧后海滨路公交站现状 南侧是海德一道，东西走向的双向6车道，单向宽度约12m，目前车辆流量非 常小，围墙距离大型树木所在的绿化带约3.6m。 3 南侧 图2-2-5 项目南侧海德一道现状 北侧是在建的逸湖五街，长度375m，宽度20m，因地下通道方案未确定，目前 此路段处于封闭状态，东侧接中心路为深圳交运的施工大门及洗车槽。经了解，此 4 北侧 在建路段明年不具备通车条件。 北侧有一栋已完工建筑，其裙楼有5层，高度约25m，距离基坑边线约80m。 10中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图2-2-6 项目北侧在建逸湖五街航拍 图2-2-7 项目北侧在建逸湖五街现状 项目西侧为地铁2号线后海站A出口，项目地连墙距离地铁支护结构约 19.35m，距离2号线左线盾构结构约22.7m，地铁A出口需要在基坑支护阶段拆 除，主体阶段将分为剩余二~四期改造。 地铁情 5 况 图2-2-8 地铁2号线后海站A出口现状 11中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图2-2-9 支护结构与后海站A出口相互关系示意图 因东侧、北侧为在建市政路，管线敷设未完成，本项目主要施工可能影响的周 边管线位于西侧及南侧为主，西侧有2条高压电缆，1根雨水管、1根污水管。南 侧有1条电缆沟，1根污水管，1根燃气管（距离较远）： 周边管 6 线 图2-2-10 项目西侧及南侧管线示意图 2、周边交通道路及交通情况 项目周边主要交通道路为施工现场南侧的海德一道以及西侧的后海滨路。南侧德一道， 东西走向的双向6车道，单向宽度约12m，目前车辆流量非常小，围墙距离大型树木所在的 绿化带约3.6m；西侧为市政主干线后海滨路，北行4车道宽度约16m，白天车流量大，夜间 车流量较少。 2.3各专业设计简介 2.3.1建筑设计概况 序号 项目 内容 1 建筑功能 是集总部办公、全维度商业消费、文化展示与交流于一身的大型湾区综合体 两栋塔楼外型被设计成简洁的正交组合，在高空结构发生“90°扭转”， 从而产生最大14米悬挑结构。旋转的结构造型塑造了低调而又强大的项目形 象，成功打造了定义深圳山水景观之间的动态门户。两栋塔楼均设有简洁矩形 2 建筑特点 平面以及最小化竖向凹槽，从而形成高效楼层空间。位于各个外立面上不同角 度的装饰的装饰翼增强了简洁外型的垂直感以及斜面观察时的动感。通过独特 的建筑语言找到了丈量商务与生活的最佳尺度。 用地面积 20467.68㎡ 占地面积 29768.12㎡ 3 建筑面积 地下建筑面积 108753.74㎡ 地上建筑面积 189669.23㎡ A座：2283.56㎡ 标准层建筑面积 总建筑面积 298422.97㎡ B座：2156.69㎡ 12中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 A座42层 4 建筑层数 地下 4层 地上 B座28层 B4层 3.8m B3层 3.82m 地下部分层高 B2层 5.5m B1层 7.2m L1层 6.6m 5 建筑层高 L2层 5.8m L3层 5.6m 地上部分层高 L4层 6.08m L5层 3.4m L6层以上 4.5m ±0.00绝对标高 5.750 室内外高差 最大0.215m 6 建筑高度 基底标高 -14.65m 最大基坑深度 -22.75m 檐口高度 0.65m 建筑总高 最高203.7m 横轴编号 1~18 纵轴编号 A~U、AA~AE 7 建筑平面 横轴轴线距离 143.3mm 纵轴轴线距离 144m、33.8m 1栋属于建筑高度大于50米的公共建筑,属一类高层建筑。耐火等级为一 级；2栋建筑高度14.55米，属于多层公共建筑，耐火等级为二级；3栋建筑高 8 防火等级 度26.95米，属于二类高层公共建筑,耐火等级为一级；地下一、二层功能为商 业，耐火等级为一级,；地下三、四层车库可停车1015辆，属1类汽车库，耐 火等级为一级。 外墙1：涂料墙面（无保温）；外墙2：毛坯外墙（无保温）；外墙3：干挂石 9 外墙保温 材外墙（无保温）；外墙4：干挂铝板/金属板墙面（无保温）；外墙5：玻璃 幕墙外墙面（100mm保温岩棉） 涂料墙面、毛坯外墙、干挂石材外墙、干挂铝板/金属板墙 外墙 面、玻璃幕墙外墙面 石材铺装屋面、种植屋面、水泥砂浆屋面、细石混凝土屋 10 外装修 屋面 面、耐磨细石混凝土屋面、高反射屋面 门窗 玻璃幕墙 隔墙 加气混凝土砌块墙、轻钢龙骨隔墙、玻璃分隔墙 外墙涂料顶棚、乳胶漆顶棚、石粉顶棚、水泥砂浆顶棚、 11 室内装修 顶棚 轻钢龙骨顶棚、吸声降噪顶棚 耐磨面砖防水楼面、面砖防水楼面、防静电防潮地面、水 地面 泥地面、环氧树脂楼面、网络地板 13中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 水泥砂浆内墙、乳胶漆内墙、石粉内墙、轻钢龙骨外包铝 内墙 板内墙，挂贴石材墙面、贴面砖墙面、防腐防菌涂料墙 面、吸声降噪墙面、腻子内墙面 甲、乙、丙及防火门；特级防火卷帘 特种门 门；甲、乙级防火窗 门窗 木门、铝合金门、不锈钢门、隔声 普通门 窗、铝合金窗、门联窗 楼梯 水泥防滑楼面、防滑耐磨地砖楼面 石材楼面、耐磨防滑坡道、耐磨混凝土楼面、高强度防滑 公用部分 地砖楼面 1、石材铺装屋面：2厚非固化橡胶沥青防水涂料、4厚自 粘防水卷材。 2、种植屋面：2厚非固化橡胶沥青防水涂料、4厚自粘防 水卷材（阻根型）。 3、耐磨细石混凝土屋面（无保温）：2厚非固化橡胶沥青 防水涂料、1.5厚湿铺防水卷材。 屋面防水 4、耐磨细石混凝土屋面（有保温）：2厚非固化橡胶沥青 防水涂料、4厚自粘防水卷材。 5、水泥砂浆屋面：最薄处20厚（DS M20）水泥砂浆（掺 5%防水剂） 12 防水 6、高反射屋面：2厚非固化橡胶沥青防水涂料、4厚自粘 防水卷材。 厕浴间防水 1.5厚911聚氨酯防水层 1、地下室侧墙 地连墙范围外：防水层 1.5厚湿铺高分子湿铺防水卷材； 内防水层 M-5水泥基渗透结晶型防水涂料（1.5kg/㎡）。 地下室外防水 地连墙范围内：7厚聚合物水泥砂浆。 2、地下室顶板 防水层 1.5厚湿铺防水卷材 2.3.2结构设计概况 1、土建结构设计概况 （1）结构概况 结构概况 二级（A、B座） 建筑结构安全等级 抗震设防分类 丙类 一级（裙房） 地基基础设计等级 甲级 抗震设防烈度 7度 结构设计年限 50年 钢结构耐火等级 一级 人防地下室抗力等级 核6级、常6级 地下工程防水等级 一级 14中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 部位或构件 强度 地下室底板（含承台、地梁） C35 地下室外墙、裙房框架柱（不含主楼） C35 地下室顶板（室外部分或有覆土） C35 基础垫层 C15 砼强度等级 裙房塔楼等屋面 C30 水池、泳池 C30 梯板及梯柱 C30 圈梁、过梁、构造柱 C20 墙、柱 C35~C60 梁、板 C30、C45 B1:P8 抗渗等级 地下室外墙 B2,B3:P10 B4:P12 15中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 地下室底板（含承台、地梁） P12 地下室顶板（室外部分或有覆土） P6 水池、泳池 P8 裙房、塔楼等屋面 P6 （2）塔楼结构概况 项目 A座 B座 总示意 图 转换层 以下 劲性钢骨框架+核心筒 劲性钢骨框架+核心筒 主要结 构类型 转换层 以下示 意图 转换层 以上 钢框架+核心筒 钢框架+核心筒 主要结 构类型 转换层 以上示 意图 16中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 建筑结 构安全 二级 二级 等级 结构设 50年 50年 计年限 钢结构 耐火等 一级 一级 级 地上/地 42/4 28/4 下层数 结构高 195.70m 132.70m 度 建筑高 203.85m 140.85 度 地 4.5m,4.6m,5m,6.12m, 4.5m,5m,4.6m,4.55m, 层 上 5.6m,5.8m.7.52m 6.12m,5.6m,5.8m,6.6m 高 地 6.28m,5.5m,3.82m,3.8m 6.28m,5.5m,3.82m,3.8m 下 建 地 42 28 筑 上 层 地 4 4 数 下 B3：三级 B3：三级 框架梁 抗震等 B2：二级 B2：二级 级 B1及以上楼层：一级 B1及以上楼层：一级 B4,B3：三级 B4,B3：三级 框架柱 B2：二级 B2：二级 抗震等 级 B1~F30,F34及以上：一级 B1~F19,F23及以上：一级 F31~F33：特一级 F20~F22：特一级 B4:三级 B4:三级 B3：二级 B3：二级 剪力墙 抗震等 B2,F6~F30:一级 B2,F6~F19:一级 级 F34及以上：一级 F23及以上：一级 （特一级构造） （特一级构造） B1~F5，F30~F33：特一级 B1~5，F20~F22：特一级 抗震设 7度 7度 防烈度 梁、板 混凝土 C30 C30 等级 墙、 B4～F15：C60 B4～F6：C60 17中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 F16～F19：C55 F7～F11：C55 F20～F23：C50 F12～F22：C50 柱、连 梁混凝 F24～F28:C45 F22～F26:C40 土等级 F29～F33:C50 F27及以上：C35 F34及以上：C35 2.3.3机电设计概况 本工程综合机电工程包括但不限于：所有机电系统的预留预埋；给排水工程、电气工程 （含变配电工程、柴油发电机及环保工程）、空调通风工程、消防工程、弱电智能化预留预 埋工程、市政配套工程、电梯供货及安装工程、机械车位供货及安装工程、充电桩供货及安 装工程、燃气工程等工作内容。 专业 概况 预留预埋 建筑结构图纸上的预留洞口、机电管线预留预埋（含弱电专业）、留 洞及孔洞的封堵等。负责建筑防雷接地系统（包括结构预埋、地下部分接地 干线、接地预埋件、接闪器、女儿墙明敷避雷带、防雷引下线、接地网（等 电位连接网、利用楼板结构主筋焊成网）、预埋件、MEB、LEB等电位连接 箱等，以及屋面防雷装置等的供应及安装）。 建筑给排水工程 建筑给排水工程：生活给水系统、生活热水系统、直饮水系统（不含 （含雨水回收） 末端饮水机）、雨、污水系统、机房补水系统、室外生活给水系统、室外消 火栓系统、室外雨污水管网系统、雨水收集系统等。 建筑电气工程 建筑电气工程：10kV/0.4kV变配电系统；应急柴油发电机配电系统； 电力、空调、照明配电系统；火灾自动报警系统；电气火灾监控系统；消防 应急照明疏散系统；防火门监控系统；消防电源监控系统；智能照明控制系 统；变电所电力综合自动化系统；能耗监测系统；防雷、接地系统及安全防 护措施；变配电系统。 通风空调系统工程 通风与空调工程的供货及安装调试，施工范围包括但不限于：空调冷 冻水系统、冷却水系统、空调冷凝水系统、空调冷却水补水系统、VRV空调 系统、热泵系统、空调送回风系统、变风量（VAV）系统、防排烟系统及空 调控制系统等。 消防系统工程 消防水泵、室外消防水泵接合器、室内消火栓系统、自动喷淋系统、 手提式灭火系统、气体灭火系统、地下区域机械通风、排风系统、大空间智 能型主动喷水灭火系统、火灾自动报警及联动控制系统、防火门、防火门监 控系统、防排烟系统，防火卷帘、电动挡烟垂壁及调试验收等工作内容。 市政配套工程（含燃气、市 市政给水（含消防等）工程、市政雨污排水工程、海绵城市(雨水过滤 政给排水、强弱电电缆沟 系统涉及的土建及机电内容)、市政燃气工程、市政电力工程等。 等） 2.4承包任务划分 表2.4-1 工程总承包范围划分简介 序号 类别 工作内容 场地平整、垃圾清运、临时道路及其他区域场地硬化、围挡搭设与维护、市 1 场地移交接收 政道路使用协调、占道手续办理、完善临时用水用电设施、做好排水排污工 作。 土 坐标及高程基准点保护及校核，现场坐标及高程控制网的设立、保护及校 2 测量 建 核，在项目周边建立外部控制网，承包范围内放线校核并保证误差在允许范 18中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 围内，提供承包范围外各专业轴线控制网及标高控制点。 施工期间雨水、地下水的降排水施工，抽水管道的搭设及运行维护，降水完 3 降排水 成后降水井封堵、降水管沟拆除清理。 操作架搭设及拆除，内支撑及封板拆除，建筑垃圾外运，后海地铁站G出口 4 内支撑拆除 地连墙拆除及外运。 二次土方开挖，持力层钎探，清槽验槽，桩头剔凿，混凝土浇筑，基础底板 5 基础工程 施工及防水施工，肥槽及地下室顶板回填。 混凝土结构工程，钢结构工程，防水工程，大型机械安拆，危大工程方案编 6 工 主体结构 制及专家论证。 程 二次结构砌筑，楼地面找平及抹灰工程，预留门洞及封堵收边收口，设备基 7 砌筑抹灰 础施工。 非精装区爬梯扶手、地面铺装、天花吊顶、墙面装饰，防腐隔热保温施工， 8 粗装修 各类门窗安装及保护。 防水工程、 非精装区地下室底板、地下室外墙、地下室顶板、屋面、后勤区域卫生间防 9 屋面工程 水工程。 人防土建，人防安装工程预留预埋，人防门的制作安装，人防楼梯间预制盖 10 人防工程 板、人防集水井、地漏施工，人防机电安装工程（电气、通风、给排水）。 安 建筑结构预留洞口及后续封堵，电梯预埋件安装，设备基础施工，人防工程 装 机电预留预 平时、战时通风、强电、给排水工程，向分包单位提供塔吊、施工电梯使 11 工 埋及总协调 用。 程 地铁2号线后海站A出入口改造工作。 12 地铁相关 证照办理及外部 办理施工许可证及特殊作业有关批件并保证批件在整个施工期间持续有效， 13 关系维护 如占用道路自行与当地交通、交管、城管部门进行协调。 常规材料见证取样检测，主体结构工程检测，钢结构检测，人防工程检测， 检验、验收及竣 建筑电气工程检测，建筑给排水及采暖工程检测，消防工程检测，电梯工程 14 工备案资料移交 检测，节能检测，民用建筑室内环境空气质量检测，所有资料编制、归档、 整理、提交，并取得竣工备案表等文件。 2.5典型平面图、立面图、剖面图 2-5-1 A栋塔楼转换层以下结构平面图 2-5-2 B栋塔楼转换层以下结构平面图 19中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2-5-3 A栋塔楼转换层以上结构平面图 2-5-4 B栋塔楼转换层以上结构平面图 2-5-5 A栋塔楼立面图 2-5-6 A栋塔剖面图 20中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2-5-7 B栋塔楼立面图 2-5-8 B栋塔剖面图 2.6工程施工重点、重点分析及对策 2.6.1整体施工组织 序号 项目 说明 1、项目红线外周边无富余场地，北侧道路无法保证正常通行，如何有效组织，保证 底板及地下室施工阶段材料水平及垂直运输是难点； 2、基坑内支撑拆除，需要考虑与地下室结构逐层进行交替拆换撑，如何快速完成拆 除，同时避免拆撑造成的劳动力闲置是重点； 重难点 3、两座塔楼共有11榀桁架需要进行高空拼装，桁架层拼装需要大量堆场，而桁架下 1 分析 方被裙楼结构占据，因此桁架拼装的方法以及起重机械的选型对本工程的施工组织影 响至关重大； 4、桁架层结构形式突变为高空悬挑，爬架无法连续爬升，同时桁架层以上的外框结 构形式为钢梁+压型钢板，外架方案的选型，直接影响钢结构施工的效率以及措施成 本。 针对本工程工况复杂，技术难度大的特点，我司进行了施工部署的综合策划，主要 从以下几个方面进行解决： 1、地下室平面布置 （1）充分利用局部首道支撑的封板，布置2个钢筋及模板材料堆场，因北侧道路无 法通行，所以位于西北角的5#塔吊需要优先安装，配合进行北侧的材料倒运。 （2）先行施工局部底板，连续施工L形消防通道，预留作为地下室施工的堆场，与 应对措 2 优先封顶的堆场形成置换。主楼周边消防通道形成后，快速组织消防通道两侧的平面 施 布置以及预留地下室的堆场置换。 关于平面布置的组织，详见第4章。 2、拆撑施工组织 （1）突出主楼区域的内支撑拆除及地下室施工作为关键线路，保证主楼区域内的工 序连续施工不闲置； （2）主楼区域与非关键性的裙楼地下室形成区域流水，劳动力及机械交替组织施 21中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 工，避免窝工。 关于支撑拆除的组织，详见第6章第7节《内支撑拆除施工方案》 3、桁架拼装施工 （1）采用常规散拼的方式进行桁架的组装，桁架分段的重量最大不超过19t，既可 以降低塔吊型号，又便于高空组装； （2）采用大型的动臂臂塔吊，桁架堆场靠近塔楼结构周边区域进行布置，满足吊重 的性能要求，同时在施工悬挑层以下的土建标准层时，外附1台JCD260动臂塔吊， 满足土建吊次需要。 4、高区钢构与土建施工组织 （1）土建标准层采用爬架，交替平层施工至桁架层。桁架层以上的核心筒先行施 工，根据楼层的数量以及工期的安排，A座采用爬架系统，B座采用悬挑型钢脚手 架； （2）土建施工保证内埋桁架牛腿的施工进度，桁架层非悬挑部分的钢结构安装，与 核心筒同步插入施工，加快桁架的安装工期； （3）A座先行核心筒施工，重新投入1套爬架。B座桁架层以上的核心筒采用型钢悬 挑架，外架分段拆除后，迅速为外框钢梁安装提供作业面，连续向上施工桁架层以上 的钢结构； （4）非悬挑范围内钢结构，连续向上安装，为悬挑桁架的拼装提供临时固定条件， 由内向外逐段安装并利用上一层的钢结构形成临时拉结保证稳定性，这样悬挑部分的 桁架施工不占关键工序。 关于钢结构施工的组织，详见第6章第5节。 2.6.2结构高位大悬挑钢结构转换桁架及钢板墙施工 序号 项目 说明 （1）钢结构转换桁架、钢板墙构件分段需综合考虑构件运输超宽超高限制、构件卸 车、起吊及安装位置的塔吊起重性能、安装的便利性，对于本工程转换桁架还需要考 虑桁架的安装方案对构件分段的影响。 （2）悬挑桁架施工过程中，由于悬挑梁端部无有效支撑，其就位后端部的稳定性和 重难点 1 悬挑部位楼板施工后下挠值难以控制。 分析 （3）钢板墙面积大，平面外刚度不足，起吊方法不当容易引起钢板墙变形。 （4）钢板外墙板厚为20mm，为全焊接连接，单片钢板墙立焊缝最长达6800mm，横焊 缝最长达2300mm，且钢板墙整体刚度较小，超长焊缝的焊接必然会产生非常大的焊 接应力，变形也难以预测、控制。 （1）构件分段 1）充分了解运输路径的限宽限高规定，指导构件分段。A座办公楼转换桁架分段后 构件约200件，最大尺寸为1.1mX2.5mX13m满足运输要求；钢板墙分段后构件约50 件，最大尺寸为0.6mX2.3mX8.4m满足运输要求；B座办公楼转换桁架分段后构件约 250件，最大尺寸为1.1mX2.1mX14m满足运输要求。 2）根据桁架安装及辅助措施的设置方案，确定桁架构件的主要分段方法。 3）根据构件卸车、堆场、安装等位置的塔吊起重性能复核构件分段，均满足塔吊起 重性能要求。 （2）悬挑支撑 1）起吊变形控制。为避免起吊过程中变形，在起吊时使用另一台塔吊辅助起吊，主 塔吊装起吊钢板墙，辅塔在钢板墙中间横梁位置辅助起吊。由于钢板墙重量小，因此 构件辅助起吊的位置在两台塔吊均能覆盖到的位置即可。 应对措 2 2）临时固定措施。钢板墙顺利垂直起吊后，辅吊摘钩。摘钩前必须保证钢板墙连接 施 牢固，条件允许时设置揽风绳或拉结梁保证其稳定性。 （3）吊装变形 1）起吊变形控制。为避免起吊过程中变形，在起吊时使用另一台塔吊辅助起吊，主 塔吊装起吊钢板墙，辅塔在钢板墙中间横梁位置辅助起吊。由于钢板墙重量小，因此 构件辅助起吊的位置在两台塔吊均能覆盖到的位置即可。 2）临时固定措施。钢板墙顺利垂直起吊后，辅吊摘钩。摘钩前必须保证钢板墙连接 牢固，条件允许时设置揽风绳或拉结梁保证其稳定性。 （4）焊接变形 1）通过合理分段减小现场焊接量； 2）采用先焊接钢板墙底部横焊缝、后依次焊接两侧立焊缝的焊接顺序，以达到残余 应力较小的目的； 3）立焊缝自下至上、横焊缝自中间向两边分段倒退焊接，并安排多名焊工同时操 22中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 作。 关于结构高位大悬挑钢结构转换桁架及钢板墙施工，详见 6.5《大跨度悬挑钢桁架高空斜拉散拼安装方 案》。 2.6.3塔吊选型及布置 序号 项目 说明 1、本塔楼结构形式复杂，有悬挑结构，大型钢桁架，塔吊布置要适应结构，保证吊 重难点 重性能，保证工期是重难点。 1 分析 2、A座塔楼与B座塔楼距离近，群塔顶升及布置规划是重难点。 3、基坑有内支撑，裙楼覆盖周边，主体结构无内收，塔吊安拆是重难点。 应对措 2 施 根据结构条件及钢构分段，我司精心策划了本工程的施工部署及塔吊选型布置。 1、塔吊数量及选型 （1）裙楼地下室塔吊选型为平臂塔吊，主要考虑土建及部分裙楼钢构吊装。确定本 项目主楼塔吊为“一大一小”的配置，大塔负责钢构吊装，小塔负责土建辅助。 （2）合理深化钢柱及桁架分段，结合塔吊工作半径，确定塔楼采用TCR6055- 32,JCD260的塔吊配置。 2、群塔作业采用动臂塔吊方案，交替爬升顶升，合理规划群塔防碰撞。 3、塔吊安拆 （1）塔吊安装：利用汽车吊将塔身安装至内支撑以上，再安装塔臂。布置位置选择 合理，避开结构，保证能够正常自降。 （2）平臂塔拆除：采用自降加汽车吊拆除方案。 （3）主楼动臂塔拆除：外附动臂拆除采用汽车吊拆除，内爬塔采用屋面吊分阶段拆 除。 2.6.4外架选型及高空转换 序号 项目 说明 本工程A座地上总层数42层，裙楼层高变化大，主楼标准层外形沿高度方向相 对统一，32层桁架层存在外框高位悬挑钢结构；B座地上总层数28层，裙楼各层层 重难点 1 高变化较大，主楼标准层外形沿高度方向相对统一， 21层桁架层存在外框悬挑钢结 分析 构。如何选择合适的外架搭设，满足结构主体施工防护，不影响裙楼及转换层以上外 框钢结构正常流水施工是本工程难点； 1、裙楼层高不一，采用落地式脚手架安装拆卸方便灵活，但是占据地下室防水工程 应对措 2 及外线施工作业面，采用悬挑钢管脚手架可以节约工期且不占地下室防水的施工作业 施 面； 23中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2、A、B塔楼标准层外形统一、高度较高，爬架提升满足主体结构施工防护； 3、A座塔楼转换层以上高位悬挑钢结构层数较高（10层），采用核心筒先行的爬架 施工可保证外框钢结构施工的流水；B座转换层以上高位悬挑钢结构层数较低（7 层），采用悬挑钢管脚手架可满足施工。 关于外架选型及高空转换，详见第6章第7节《爬架施工方案》。 2.6.5钢结构施工及节点安装 序号 项目 说明 （1）十字截面柱属于异形截面柱，其形状复杂，安装过程中极易出现错边和局部对接 间隙过大等问题，安装就位难度大。 十字截面柱对接部位焊缝条数多，焊接量大且相对集中，焊接完成后极易产生较大残 余应力，不均匀焊接残余应力甚至导致构件发生应力变形，对构件承载能力和施工精 度产生不利影响。 （2）本工程最厚钢板达60mm，由于板厚较厚，金属熔敷面沿厚度方向跨度大，加上 重难 气保焊焊把枪和焊丝伸出长度有限，焊工焊接时(特别是焊接坡口根部区域)视线和操 1 点分 作手法受到极大限制，对焊缝成型质量产生不利影响。 析 厚板焊接时，焊接量大，焊缝收缩量大，焊接时热输入量增加，焊缝恢复到室温时， 焊缝内部由于温度应变容易产生较大应力。 随着板厚和钢材等级的增加以及钢板Z向性能的要求，焊缝母材含碳量和裂纹敏感系 数增加，同样给厚板焊接增加了很大难度。 （3）裙房多功能厅及影院屋面大跨桁架，整体重量超出塔吊吊重性能，无法整体吊 装。 （1）十字截面柱安装 1）严格控制十字柱加工制作精度，构件进场后对构件外形尺寸，特别是构件就位端面 尺寸进行复核，确保构件外形尺寸与设计图纸一致，避免因加工问题导致十字柱现场 安装误差；同时，十字柱就位过程中设置多个测量控制点对构件就位位置进行复核校 正。 2）根据十字柱截面大小，安排2或4名焊工同时、等速、对称地对十字柱对接焊缝进 行焊接，确保十字柱截面热输入均匀对称，减小构件应力变形倾向；同时，在焊接全 过程采用经过工艺评定的焊接参数，并采取焊前预热、控制层间温度、焊后保温、敲 击法消除焊缝残余应力等系列措施，降低焊接残余应力对构件产生不利影响。 （2）厚板焊接 应对 1）通过对厚板焊接过程同比例模拟分析，根据不同板厚范围，总结出操作适用且焊接 2 措施 熔敷金属量小的焊缝坡口尺寸。既避免了气体保护焊接操作困难，又减小了焊接量， 利于保证焊缝质量。 2）尽可能小的坡口和小的焊接参数，降低焊接热输入量，焊接过程中采用控制层间温 度、焊后保温等技术措施，减小焊接残余应力对焊缝产生的不利影响。 3）通过优化T型焊缝和角焊缝的坡口开设形式，即将L形坡口优化为V形坡口，从而 很大程度上避免了板厚方向层状撕裂的可能。同时，从厚板母材方面严格把关，根据 规范要求，对超过40mm的厚板进行逐张超声波无损检测，进一步保障焊缝质量和受荷 能力。 （3）大跨桁架吊装 根据桁架构件卸车、堆场、安装等位置的塔吊起重性能确定桁架分段方案，分段位置 设置胎架辅助安装。 关于钢结构施工及节点安装，详见6.5《钢结构施工方案》。 2.6.6大体积混凝土浇筑 序号 项目 说明 1、塔楼底板厚度主要为1200mm、2000mm、2600mm，底板一次性浇筑方量大对大体积 重难 混凝土的配合比、施工组织、养护等各方面提出了较高要求，是本工程的重点。 1 点分 2、地下结构一次性浇注砼量大，塔楼地下室墙、柱、梁板部分砼强度为C30以上，大 析 量、高强混凝土浇筑，是本工程的重点。 1、我司各方面人员按照施工组织机构中的对应职责并按照施工方案及相关规范要求进 2 应对 24中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 行施工。项目部将成立大体积混凝土浇筑专项施工管理小组，浇筑之前召开专题交底 会和动员大会。充分作好各项准备工作，为大体积混凝土的成功浇筑奠定基础。 2、根据现场实际情况，优化混凝土配合比，采用水化热较小的水泥，混凝土拌合料避 免太阳暴晒，采用冰水拌合等措施，通过搅拌站，做好大体积混凝土温度裂缝控制的 准备工作。 3、现场浇筑前，由项目总工程师编制专项施工方案，并进行交底。施工时严格按照施 工方案，采取分段分层浇筑，二次振捣收面，必要时预埋冷凝水管等施工技术措施， 措施 通过现场过程施工把控，减少乃至避免大体积混凝土温度裂缝。 4、浇筑过程是保障大体积混凝土浇筑质量的关键工作，本司将重点对浇筑过程进行全 方位控制，确保工序精良、操作标准、质量可靠。 5、加强养护。混凝土浇筑完成后，及时对混凝土进行覆盖养护，按规范进行混凝土测 温，根据温度变化情况，采取有效措施，避免混凝土内外温差过大、混凝土降温过快 导致混凝土裂缝产生。 6、表面保温即混凝土浇筑成形后，在混凝土表面覆盖保温材料（如塑料薄膜、麻袋、 水）进行温度控制，为保证保温措施制定合理，必须进行内外温度测量。 关于大体积混凝土的浇筑，详见6.4.1《大体积混凝土浇筑方案》。 2.6.7底板坑中坑施工 序号 项目 说明 （1）本工程两栋主楼核心筒主楼开挖深度深，土方开挖量大，且坑中坑内电梯井、集 重难 水坑等局部降低区域较多，支护、开挖难度大，是本工程重点； 1 点分 （2）A栋主楼距地铁2号线较近，核心筒、电梯井开挖过程中对地铁保护是本工程重 析 点； （3）本工程核心筒电梯井坑高差达到5.4m，土方开挖及支护是本工程重点。 （1）主楼坑中坑土方采用分层、分段开挖，优先开挖大面标高至主楼底板标高，随后 开挖局部电梯井、集水坑土方。电梯井等局部深坑按照由深至浅的原则进行开挖。 应对 2 措施 A楼坑中坑土方开挖标高示意图 （2）A楼坑中坑开挖至主楼底板标高后，进行电梯井咬合桩支护施工（咬合桩已于桩 基阶段施工完成），电梯井开挖过程中随时监测地铁区域情况。 （3）对于高落差深坑开挖，采取分层开挖，随开挖随支护。 关于底板坑中坑施工，详见6.2.2《坑中坑支护施工与回筑施工》。 2.6.8地铁保护的措施 序号 项目 说明 重难 项目西侧紧邻地铁2号线，与地连墙冲突的后海站A出口需要在基坑阶段进行拆除，连 1 点分 通口需要在主体阶段分三期完成，地铁保护及协调难度大。 析 结合我司类似工程的地铁保护经验，与地铁保护息息相关的是基坑内支撑拆除及相关施 应对 2 工，我司将从监测、拆撑、底板、限载等方面进行合理安排： 措施 1、加强监测 25中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 施工过程中，尤其是支撑拆除过程中，与地铁公司、专业监测单位联动实时监测地铁内 部结构变形及基坑周边变形情况，遇到突发情况立即启动应急预案。 2、拆撑顺序 内支撑分区拆除，减少支撑拆除导致的基坑变形，继而降低对地铁结构的影响： 整个内支撑划分为4个角撑和1个对撑工期5个分区，角撑拆除的条件是角撑覆盖的下 一层结构完工、回填完毕且换撑带的强度达到设计值。 3、拆撑方法 （1）围檩先行切断，实现支撑拆除应力的逐步释放，同时还可以隔断拆除过程对地铁 结构的振动影响。 （2）围檩采用静力爆破，内部支撑采用机械破除，不采用爆破拆除，避免爆破震动波 对地铁结构产生影响。 4、底板回顶 进场后，主楼底板施工的同时，插入西侧靠近地铁的两个角撑区域对应的底板的施工， 最快速度形成回顶，确保基坑变形受控。 5、限制堆载 地下室施工过程中，限制所有首道支撑的封板使用荷载（5Kpa），严禁重车在封板上行 驶，严禁堆放钢结构重型材料等超出设计荷载的行为。 6、成品保护 后海站A出口改造过程中，一方面做好施工区域的隔离工作，另一方面做好已有及预留 的管线接口，做好成品保护工作，便于后期接驳调试。 2.6.9关键工期的保证 序号 项目 说明 重难 本工程为超高层超大型综合性公共建筑，施工过程中的每个阶段均有多个施工工作穿插 1 点分 平行施工，多个平行工作都有可能成为影响工程进度的关键，如何理清施工关键线路， 析 并确保各关键工作的如期完成，是本工程工期组织与管理的重点。 1、关键线路的确定 根据施工部署及我司网络计划图的编制，确定本工程的关键线路如下（以单体为例）： 底板施工→地下室及拆换撑→地上结构施工→幕墙施工→二次结构及粗装修→机电安装 及调试→精装修施工→专项验收及竣工验收。 我司根据施工主线，科学规划施工部署，确保每个关键工作的按时完成，从平面布置、 资源投入、钢结构制作、垂直运输、专业分包的工期保障以及出现关键工期延误的补救 措施等方面，确保关键工期的实现。 2、关键工作的工期保证 （1）底板及地下室施工阶段，通过预留局部底板、抢工部分消防通道、合理组织拆换 撑流水，保证主楼连续施工，确保地下室封顶工期节点的实现； （2）地上结构施工阶段，采用竖向不等高同步攀升施工的组织形式，同步插入砌筑、 机电及后续幕墙、装修，无闲置工作面。另外确保大宗材料供应、科学规划平面布置及 垂直运输、桁架层合理插入等等，确保主体结构封顶工期节点； （3）结合钢结构免支模的工艺特点，现提出超高层框架混凝土结构施工的新方法：地 下室部分框架混凝土结构的竖向构件（核心筒、墙和柱）先行施工（水平梁板结构后 应对 甩），直到出地面某一完整楼层（首层或L2、L3层），并将该楼层改为钢梁+楼承板的 2 措施 结构形式，采取钢结构免支模的工艺施工完成该层梁板，随后以此楼层作为结构平台， 搭设支撑架继续施工上部混凝土框架结构，实现框架混凝土结构快速出地面、地上地下 结构同步施工，极大缩短主体结构封顶时间。 （4）结构封顶后，幕墙连续施工封闭，为后续装修提供条件； （5）二次结构及粗装修，提前深化设计，优先消防电梯井道、管井、机房的封闭，为 拆除施工电梯、幕墙封闭、机电插入提供条件，继而完成装修收尾； （6）机电安装及调试，主管线随砌筑插入，根据管线综合，优先保障设备层、避难 层、机房施工，随精装施工展开、逐步完善管线末端安装， （7）精装修施工，主要范围为主楼核心筒公共区域、外框办公区域、裙房商业区域， 从深化设计、样品样板确认，精装基层、各专业协调与穿插，精装面层等方面逐步完成 精装修施工。 3、专业分包节点工期的保证 （1）项目总承包管理为结构施工衔接的重点，以深化设计为引领，提前解决图纸及材 料报审问题，减少现场协调工作量； （2）制定配套的总承包管理计划，配合甲方完成专业分包的招标、定标、深化、加 工、材料进场及现场施工，有序进行总包管理； 26中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （3）按照施工部署及招标节点有序插入各专业工序，组织现场平面布置、垂直运输、 工序交接及成品保护，全面实施“三控三管一协调”，对所有专业分包商、独立分包商 及自有分包商实施无差别化管理，并大力应用BIM信息化技术实施总承包管理。 关于关键工期的保障，详见第3章《施工部署》 3.施工部署 3.1施工管理目标 总体管理目标： 项目 管理目标 目标内容 1、质量标准：质量合格； 2、创优标准： （1）确保深圳市优质结构工程奖； 1 质量目标 （2）确保深圳市优质工程奖； （3）确保广东省优质工程奖； （4）确保鲁班奖； 序号 关键节点及项目 合同节点 总控节点 1 开工 2018/08/20 2018/8/20 2 地下室结构封顶 2019/01/23 2019/01/23 3 1栋A座办公塔楼结构封顶 2019/12/03 2019/12/03 2 工期目标 4 1栋B座办公塔楼结构封顶 2019/09/11 2019/09/11 5 1栋商业结构封顶 2019/05/18 2019/05/18 6 竣工验收（合格） 2020/09/15 2020/09/15 7 整体移交 2020/12/21 2020/12/21 根据总承包与业主签订的合同要求，2018年8月20日为预计开工时间，具体以 业主发出的开工通知为准。 1、确保“深圳市安全生产与文明施工优良工地”，争创深圳市政府级观摩工 地； 2、确保“广东省建设工程安全生产与文明施工优良样板工地”； 安全文明施 3、力争“全国AAA安全文明标准化工地”； 4 工目标 4、施工期间无重大安全事故，无死亡、无重伤、无倒塌、无火灾、无中毒、年 工伤事故频率0.1%以内； 4、确保项目各参加方，在总包管理组织下，逐级建立安全生产、文明施工管理 体系，管理人员及特殊工种上岗持证率100%，工人三级安全教育覆盖率100%。 1、确保“全国绿色施工示范工程”； 绿色施工目 5 2、办公楼获得美国绿色建筑协会LEED金奖； 标 3、整体项目获得中国一星级绿色建筑认证。 1、项目BIM全专业、全周期的实施及应用； BIM应用目 2、中建一局BIM应用A级应用； 6 标 3、“龙图杯”全国BIM大赛获奖； 4、中国建设工程BIM大赛奖； 1、确保获得“发明专利”“实用新型专利”“省部级工法”； 科技创新目 7 2、确保发表国内权威刊物论文； 标 3、确保获得广东省建筑业新技术应用示范工程。 27中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 3.2总体组织机构 3.2.1组织机构图 3.2.2岗位职责 部门名 系统 机构职能与相互关系 称 1、参与策划项目总承包管理组织机构的构成并配备人员，制定规章制度，明确总承 包部有关人员和各分包商的职责，领导总承包部开展工作。 2、主持编制施工组织设计，科学地安排施工顺序，确保工程质量和施工安全。 3、主持编制项目总承包管理方案，组织实施项目管理的目标；批准各分包商的重大 施工方案与管理方案，并监督协调其实施行为。 4、领导控制施工阶段工程造价和工程进度款的支付情况，确保工程投资控制目标的 总协 项目经 实现。 调 理 5、与业主、监理保持经常接触，解决随时出现的各种问题，替业主、监理排忧解 难，确保业主利益。 6、监督各分包商的履约情况，根据工程造价的控制目标，审核分包工程进度付款 书。 7、及时、适当地做出项目总承包管理决策，其主要内容包括人事任免决策、重大技 术方案决策、财务工作决策、资源调配决策、工期进度决策及变更决策等。 8、全面负责整个工程总承包的日常事务。 1、直接领导总包技术部、深化设计协调部，负责总承包项目部的深化设计和技术工 作、LEED认证、BIM配合工作。 2、综合协调土建、钢结构、机电工程、幕墙工程、精装修等多工种多专业的工程技 术问题，并负责向业主汇报。 3、组织编制自施工程内容施工组织设计与施工方案，审核各分包商的施工组织设计 技术 项目 与施工方案，并协调各分包商之间的技术问题。 管理 总工程 4、督促各分包商严格执行各项已经过项目经理批准的质量计划和专项施工方案。 系统 师 5、与设计、监理保持经常沟通，保证设计、监理的要求与指令在各分包商中贯彻实 施。 6、组织技术骨干力量对本项目的关键技术难题进行科技攻关，进行新工艺、新技术 的研究，确保本项目顺利进行。 7、组织有关人员对材料、设备的供货质量进行监督、验收，对不合格的材料、设备 经评审后作退货处理。 28中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 8、及时组织技术人员解决工程施工中出现的技术问题。 1、负责项目施工技术管理、施工组织设计及施工技术方案编制、图纸会审和变更洽 商的核定，试验检测及总分包商的资料收集和整理工作。 2、进行分包商施工方案审定，材料设备选型和审核，统筹分包工程的设计变更和技 术核定工作；参与相关分包商和供应商的选择。 3、参与编制项目质量计划、项目职业健康安全管理计划、环境管理计划；负责技术 资料及声像资料的收集及整理工作；与质量监督部密切配合，参与项目阶段交验和 竣工交验，共同负责创优活动。 4、协助项目总工程师进行新技术、新材料、新工艺在本项目的推广和科技成果的总 总包技 结。 术部 5、管理混凝土试块制作、养护、试验及钢筋等原材料的取样、送检等工作，以及试 验资料的收集整理工作。 6、负责组织整个工程的LEED认证管理工作。 7、负责制定本工程深化设计细则，以及编制深化设计出图计划。 8、负责项目与设计方沟通与协调以及总承包商自施范围的组合结构、建筑节点等深 化设计工作。 9、负责各专业深化设计的总体协调，对指定分包商的深化设计进行审核，确保各专 业深化设计相互交圈，相互吻合，并呈报业主或设。 1、协调各分包商及作业队伍之间的进度矛盾及现场作业面冲突，使各分包商之间的 现场施工合理有序地进行。 2、及时协调总包与分包之间的关系，组织召开总包与分包的各类协调会议，参加业 主组织召开的协调会议。直接领导承包范围的主体结构施工、隔墙砌筑等的各项工 作。 3、确保实现工程按合同工期要求顺利完工的进度目标。 4、审核分包商制定的施工进度计划，保证各分项工程施工进度计划满足总体施工进 现场经 度计划，并与其它单位工程和分项工程施工进度计划相协调。 理 5、执行项目施工组织设计、技术方案。 6、组织责任师对工程质量安全进行检查控制，领导相关部门负责装修工程施工资料 的收集与整理，执行工程试验、检验。 7、是施工生产的指挥者，对施工负直接领导责任。 8、组织责任师进行前期各项准备。认真贯彻执行项目的各类生产计划、施工方案， 并定期进行检查。 9、负责协调总包自施工程与各专业分包单位的交叉配合工作，并协助深化设计部门 工作。 1、落实施工内容的生产组织、进度计划，实施施工方案、工序协调、质量控制等工 作。 2、负责具体组织和完成项目开工前期现场准备工作，包括各类临建设施。 工程 3、编制职责范围内工程的物资需求计划。 管理 4、负责职责范围内的施工质量、安全和进度的管理工作，负责对总包自施范围的分 系统 包进行施工指导。 5、负责协调施工范围内结构、机电、幕墙、装修等所有专业的统筹协调及工序交接 等工作。 6、负责现场垃圾处理、厕所等文明施工措施的实施和管理。 7、负责对工地所有塔吊、施工电梯等垂直运输机械的现场管理，统筹协调持续优化 结构 运输机械使用方案。统一安排各分包单位的垂直运输设备使用申请，保证工程的施 工程部 工进度。 8、负责按期编制进度报告，报监理和业主审核，包括本期进度计划和实际进度比较 分析、进度管理措施、下期进度计划等内容。 9、负责根据业主招标文件约定的关键节点、里程碑、工期要求，编制施工总进度计 划，报送业主监理审核，并负责总进度计划的实施、跟踪、调整。 10、负责组织协调各分包单位编制各级专项进度计划，并进行汇总审核，会签后上 报监理、业主。 1、负责钢构件制作和吊装，并负责协调钢结构工程验收。 钢结构 2、负责协调钢结构专业与其他专业交叉配合施工。 经理 3、负责领导总包范围钢结构安装方面深化设计工作，并协调管理钢结构加工、制作 29中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 专业分包的深化设计工作。 4、负责组织制定审核钢结构供应加工计划，监控加工厂构件加工进度和钢构件的运 输管理。 1、编制钢结构深化设计方案、细则和深化设计管理方案。 2、根据工期需要编制钢结构深化设计、构件详图报审计划，并报业主、设计、监理 等单位审批。钢结构深化设计、构件详图专业供应商确保按此计划执行。 3、对深化设计、构件详图时的设计疑问和需要结构优化之处，组织深化设计供应商 和业主、设计单位召开设计协调会，协调结果以会议纪要方式记录、落实。 4、协调钢结构工程与其他专业，将钢结构深化设计图纸与土建、外幕墙、室内装 修、机电等专业图纸综合考虑，为其他专业提供必要的预留预埋，避免各专业施工 的交错干涉，确保现场施工顺利。 5、对钢结构深化设计、构件详图、压型钢板/栓钉布板图设计供应商的图纸进行审 钢结构 核并形成书面审核记录。 技术部 6、对深化设计、构件详图进度进行动态监控，负责接收深化设计、构件详图设计供 应商的图纸，负责对通过审批的深化设计、构件详图下发给各相关专业分包； 7、编制钢结构专项施工方案，包括现场安装、焊接、测量、防火防腐等。 8、负责编制特殊部位的专项方案和安全防护方案，并负责报批、落实。 9、负责统筹协调钢结构现场施工中的各项技术问题，及时与设计、监理及业主沟 通。 10、负责钢结构现场施工用主要材料及辅材的预算和采购。 11、负责加工厂钢材订单的审核和钢材使用审核。 12、负责钢结构加工厂和现场施工过程中各项资料的收集整理，并负责配合其他部 门绘制竣工图纸。 1、编制现场吊装计划和构件需求计划； 2、根据钢结构现场施工计划，编制钢构件需求计划，安排各钢结构制作供应商编制 其构件制作计划。 3、根据现场构件需求计划，组织、安排构件发运，组织人员对进场构件进行验收， 对不合格构件制定整修方案（现场修改或返厂修改）。 4、负责加工厂钢材订货计划的审核与追踪，对钢材生产、运输进度进行动态监控， 钢结构 对钢材生产过程进行质量监控。 工程部 5、对各钢结构制作供应商的制作方案和制作工艺进行审核，对钢材使用前的材料复 验进行监督，对各钢结构制作供应商的制作进度和制作质量进行动态监控，配合驻 厂监理工程师对出厂构件进行检查验收。 6、负责组织现场钢构件吊装、测量、校正及现场钢构件焊接施工。 7、负责现场施工过程的质量控制与检查、验收。 8、负责协调配合第三方检测单位对钢结构安装质量进行检验。 1、为机电专业施工指挥者，协调机电各专业、各分包单位在施工中交叉配合工作， 并根据专家顾问组建议，指导机电深化设计。 2、统筹机电深化设计进度，协调管理机电深化设计与其他专业相互关系。 机电经 3、负责对总包范围机电安装工程的施工管理，监督质量、安全、进度等。 理 4、负责组织总包自施范围机电工程各专项方案的编制并审核，同时负责审核各专业 分包上报的专项施工方案。 5、协助业主及设计完成所有系统的设计和功能实现，并提出合理化建议供业主及设 计参考。 1、负责编制现场临水临电布置方案，并根据施工进度及时进行调整。 2、负责编制总包范围各专业预留预埋施工专项方案，并监督实施。 3、负责审核各专业分包的专项施工方案，并根据业主、总包等具体要求提出相应合 理化建议。 4、负责协调深化设计技术统筹，并负责将土建、机电各专业的所有深化设计内容综 合反映在一个共用模型或图纸系统内。 机电技 5、配合机电主承包商进行各系统各专业的深化设计，并对汇总后的相关图纸审核， 术部 上报业主等审批单位。 6、负责管理各楼层预留预埋套管图、各楼层预留预埋洞口图等机电专业施工图纸， 确保图纸到达现场能够正确指导施工； 7、负责总包范围机电施工的资料收集和整理，并负责协调机电各专业承包商的资料 汇总。 8、负责自施范围机电竣工图纸的绘制，并配合做好竣工资料的整理汇总。 机电工 1、进行机电各专业的预留预埋工作以及防雷接地的安装工作。 30中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2、负责职责范围内的工作与土建等其他专业的协调配合。 3、作好临水、临电平面布置及日常维护工作。 程部 4、编制职责范围内工程的劳动力及物资需求计划。 5、负责配合机电总承包单位进行设备安装以及单机调试等工作。 6、负责协调配合联合调试及试运行工作，提供相应临时水电、场地条件。 1、直接领导质量部门的各项工作。 2、在项目经理领导下，具体主持项目质量保证体系的建立，并进行质量职能分配， 落实质量责任制。 3、负责组织全体参建各专业承包商与供应商创优策划与实施。 4、参与对专业承包商质保能力的评估，负责检查各专业承包商单位现场质检人员到 岗、特殊工种人员持证上岗及施工机械、建筑材料的准备情况。 5、组织监督或检查关键部位、关键工序的施工质量，确保施工方案及工程建设强制 性条规的落实。 质量 质量总 6、主持质量控制工作会议，解决各专业承包商之间的质量问题。 管理 监 7、执行ISO9000体系，检查施工方案中质量措施的执行情况。 系统 8、核查进场建筑材料、设备、构件、配件质量，组织对进场的专业承包商供应的材 料、设备进行检验和复验。 9、定期进行全面质量检查，每周或每双周组织全体分包对在建工程进行全面质量检 查，并形成质量检查记录，向业主、监理报告。 10、组织结构阶段和竣工验收工作，并进行交验技术资料和质量记录的整理、分 装。 11、负责自行发包和施工范围内的所有材料样品报审和工程样板施工，并组织有关 专业承包商申报材料样品和工程样板施工。 1、直接领导安全部门的各项工作。 2、负责项目的安全生产活动，建立项目安全管理组织体系，确保实现安全文明施工 管理和服务目标。 3、负责建立安全文明检查制度，定期组织在施所有施工单位对施工现场进行安全生 产和文明施工综合检查，督促各单位对安全隐患及时整改，并报送监理、业主备 案。 4、负责组织成立安全文明施工作业小组，统一指挥，每天巡视，对安全隐患及时整 安全 改。 安全总 管理 5、负责制定并落实整个工程之文明施工措施与方案，提供文明施工设施，监督及管 监 系统 理施工现场及专业分包单位文明施工情况，不断完善文明施工管理措施，使整个施 工现场处于安全有序合法的施工状态。 6、进行施工现场的标准化管理，确保本工地达到安全文明工地标准。 7、收集整理安全生产日志和文明施工资料，并管理安全物资、用品等。 8、编制项目职业健康安全管理计划、环境管理计划并监督实施。 9、负责指导、监督、检查专业分包商及劳务分包商的专职安全生产管理机构的建 立、安全管理人员的落实以及安全管理工作的开展情况，并确保专业分包商及劳务 分包商的专职安全管理人员正常履职。 1、直接领导合约、财务、物资设备管理的各项工作。 2、监督各分包商的履约情况，控制工程造价和工程进度款的支付情况，确保投资控 制目标的实现。 3、根据合同要求和工程需用计划制定采购计划，保证工程设备、材料的及时供应。 4、领导采购及进场设备、材料的报审工作。 商务经 5、审核各分包商制定的物资计划和设备计划，保证能满足总体物资计划和设备计 理 划。 6、领导总承包服务工作，履行总承包服务承诺，按合同要求为各施工单位提供全 商务 面、细致、周到的总承包服务。 管理 7、配合业主进行各专业分包商的招标策划工作，根据工程实际提出各种合理化建 系统 议； 1、负责项目物资设备的采购和供应工作，负责与采购供应支持的协调联系工作。 2、编制物资采购计划、进场计划，配合财务编制资金计划。 3、编制项目物资领用管理制度和日常管理工作。 物资部 4、进行物资进出库管理和仓储管理，统一策划材料的标识。 5、监督检查所有进场物资的质量，作好质量保证资料的收集整理工作。 商务部 1、参与合约协调与结算，按期提供项目经济活动分析表，具体负责项目成本控制。 31中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 负责编制工程变更、洽商费用计算与报批。 2、向业主、监理上报请款单及专业承包商付款工作。 3、负责项目合同管理、造价确定以及二次经营等事务的日常工作。 4、配合业主进行各专业分包商的招标策划工作，根据要求完成相应商务文件； 1、负责项目员工组织关系手续办理，负责项目组织活动安排。 2、负责与周围政府部门、城建、派出所等的联系工作。 3、牵头负责协调解决扰民与民扰工作，负责解决项目工人后勤。 项目书 4、对后勤保障和项目信息交流负有领导与监督责任。 记 行政 后勤 管理 1、负责项目内部、与公司总部的信息沟通。 系统 2、负责与业主、监理等的对外文函的发放、建档工作。 3、负责办公与生活区的管理，如办公用品、二场地的饮食卫生、住宿和流行性疾病 行政部 预防。 4、负责落实民扰处理措施，负责发放扰民补贴等工作。 5、负责总包自施范围内的农民工劳动合同管理，并协调各专业分承包商做好相关劳 资管理工作。 3.3总体施工安排 3.3.1总体施工顺序 整体施工思路 （1）根据现场基坑内支撑的布置、主楼的分布位置，现场划分为 3个大区组织施工， 综合考虑栈桥坡道位置、施工平面布置、施工段面积、施工资源均衡投入、现场流水施工、 垂直运输机械的使用和总工期等因素，在保证优先进行主楼部分施工，关键线路施工连续， 又能通过施工安排给塔楼提供更好的场地原则对各施工大区段再进行流水段划分，各流水循 环独立、平行施工，将平行施工的快速和流水施工的高效进行结合，保证施工组织的科学、 合理、高效。 （2）各主楼结构独立平行施工，竖向层间错层流水，结构施工至 10层时逐步插入后续 二次结构粗装、机电、幕墙、电梯、精装、园林等专业的施工。 32中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 深圳泰伦广场项目总承包工程 A座塔楼电梯工程 A座塔楼电梯工程 A座塔楼低区电梯 A座塔楼中区电梯 A座塔楼消防电梯 A座塔楼施工电梯 深化设计 加工制作 安装 安装 及高区电梯安装 拆除 A座塔楼幕墙深化 A座塔楼幕墙深化 A座塔楼幕墙加工 A座塔楼幕墙预埋 A座塔楼6~9层幕墙 A座塔楼10~20层幕 A座塔楼21~31层幕 A座塔楼32~36层幕 A座塔楼37~顶层幕 A座塔楼幕墙收尾 设计 设计 制作 件施工 施工 墙施工 墙施工 墙施工 墙施工 施工 A座塔楼 设 机 计 电深化 A 设 座 备 塔 和 楼 材 机 料 电 购 主 买 要 A座塔楼 施 1 工 ~5层机电 A座塔楼 施 6 工 ~9层机电 A座塔 电 楼 施 10 工 ~20层机 A座塔 电 楼 施 21 工 ~31层机 A座塔 电 楼 施 32 工 ~36层机 A座塔 电 楼 施 37 工 ~顶层机 A座塔楼 调 机 试 电联合 A座塔楼竣工 1#、2#塔吊安装 塔吊 升 随 、 结 附 构 着 向 顶 上 升 爬 2#塔吊拆除 1#塔吊拆除 A座塔楼6~9层精装 A座塔楼10~20层精 A座塔楼21~31层精 A座塔楼32~36层精 A座塔楼37~顶层精 A座塔楼精装修收 修 装修 装修 装修 装修 尾 A座塔楼1~5层二次 A座塔楼6~9层二次 A座塔楼10~20层二 A座塔楼21~31层二 A座塔楼32~36层二 A座塔楼37~顶层二 结构施工 结构施工 次结构施工 次结构施工 次结构施工 次结构施工 A1段基础底板施工 A1段B4层结构施工 A1段B3层结构施工 A1段B2层结构施工 A1段B1层结构施工 A座塔楼 施 1 工 ~5层结构 A 施 座 工 塔 （ 楼 爬 6 架 ~9 拼 层 装 结 ） 构 A座塔 构 楼 施 10 工 ~20层结 A座塔楼 构施 21 工 ~31层结 A座 钢 塔 桁 楼 架 32 安 层 装 悬挑 A座塔 构 楼 施 33 工 ~36层结 A座塔 结 楼 构 3 施 7~ 工 屋顶层 A座塔楼屋面施工 33~36层核心筒施 A座塔楼37~顶层核 第4道对 工 撑拆除施 第3道对 工 撑拆除施 第2道对 工 撑拆除施 首道对撑拆除施工 工（爬架拼装） 心筒施工 A2/A3段基础底板 A2/A3段B4层结构 A2/A3段B3层结构 A2/A3段B2层结构 A2/A3段B1层结构 Q3/Q4段裙楼1~5层 Q3/Q4段裙楼结构 Q3/Q4段裙楼砌筑 Q3/Q4段裙楼幕墙 Q3/Q4段裙楼粗装 Q3/Q4段裙楼精装 施工 施工 施工 施工 施工 结构施工 封顶 施工 施工 修、机电施工 修施工 施 工 准 裙楼竣工 整体工程竣工 备 6#塔吊安装 C1/C2段 施 基 工 础底板 西南 撑 角 拆 第 除 4 施 道 工 内支 C1/C2段 施 B 工 4层结构 西南 撑 角 拆 第 除 3 施 道 工 内支 C1/C2段 施 B 工 3层结构 西南 撑 角 拆 第 除 2 施 道 工 内支 C1/C2段 施 B 工 2层结构 西南角 拆 首 除 道 施工 内支撑 C1/C2段 施 B 工 1层结构 Q5段裙 构 楼 施 1 工 ~3层结 Q5段裙楼结构封顶 Q5段裙楼砌筑施工 Q5段裙楼幕墙施工 Q5段 机 裙 电 楼 施 粗 工 装修、 Q5段裙楼 工 精装修施 7#塔吊安装 C3段基础底板施工 C3段B4层结构施工 东南 撑 角 拆 第 除 3 施 道 工 内支 C3段B3层结构施工 东南 撑 角 拆 第 除 2 施 道 工 内支 C3段B2层结构施工 东南角 拆 首 除 道 施工 内支撑 C3段B1层结构施工 Q6段裙 构 楼 施 1 工 ~4层结 Q6段裙楼结构封顶 Q6段裙楼砌筑施工 Q6段裙楼幕墙施工 Q6段 机 裙 电 楼 施 粗 工 装修、 Q6段裙楼 工 精装修施 地下室结构封顶 地下室砌体施工 地下室结构验收 地下室 电 粗 施 装 工 修、机 5#塔吊安装 B2段基础底板施工 B2段B4层结构施工 西北 撑 角 拆 第 除 3 施 道 工 内支 B2段B3层结构施工 西北 撑 角 拆 第 除 2 施 道 工 内支 B2段B2层结构施工 西北角 拆 首 除 道 施工 内支撑 B2段B1层结构施工 Q1/Q 结 2段 构 裙 施 楼 工 1~5层 Q1/Q2段 封 裙 顶 楼结构 Q1/Q2段 施 裙 工 楼砌筑 Q1/Q2段 施 裙 工 楼幕墙 Q1 修 /Q 、 2段 机 裙 电 楼 施 粗 工 装 Q1/Q2 修 段 施 裙 工 楼精装 B1段基础底板施工 东北 撑 角 拆 第 除 4 施 道 工 内支 B1段B4层结构施工 东北 撑 角 拆 第 除 3 施 道 工 内支 B1段B3层结构施工 东北 撑 角 拆 第 除 2 施 道 工 内支 B1段B2层结构施工 东北角 拆 首 除 道 施工 内支撑 B1段B1层结构施工 B座塔楼 施 1 工 ~5层结构 B 施 座 工 塔 （ 楼 爬 6 架 ~9 拼 层 装 结 ） 构 B座塔楼 构施 10 工 ~20层结 B座 钢 塔 桁 楼 架 21 安 层 装 悬挑 B座塔 结 楼 构 2 施 2~ 工 屋顶层 B座塔楼屋面施工 B座塔楼1~5层二次 B座塔楼6~9层二次 B座塔楼10~20层二 B座塔楼21~屋顶层 结构施工 结构施工 次结构施工 二次结构施工 B座塔楼 修 6~9层精装 B座塔楼 装 1 修 0~20层精 B座塔楼 精装 21 修 ~屋顶层 B座塔楼 尾 精装修收 B座塔楼 调 机 试 电联合 B座塔楼竣工 3#、4#塔吊安装 塔吊 升 随 、 结 附 构 着 向 顶 上 升 爬 4#塔吊拆除 3#塔吊拆除 B座塔楼幕墙深化 B座塔楼幕墙加工 B座塔楼幕墙预埋 B座塔楼6~9层幕墙 B座塔楼10~20层幕 B座塔楼21~屋顶层 B座塔楼幕墙收尾 设计 制作 件施工 施工 墙施工 幕墙施工 施工 甲指专业分包招 B座塔楼机电深化 B座塔楼机电主要 B座塔楼1~5层机电 B座塔楼6~9层机电 B座塔楼10~20层机 B座塔楼21~屋顶层 标、定标 设计 设备和材料购买 施工 施工 电施工 机电施工 B座塔楼电梯工程 B座塔楼电梯工程 B座塔楼低区电梯 B座塔楼消防电梯 B座塔楼施工电梯 深化设计 加工制作 安装 及高区电梯安装 拆除 图3-3-1施工流程图 33中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 3.3.2施工区域、流水段划分及流水顺序 1、整体施工区段 整体施工分段 内容说明 根据基坑内支撑及后浇带的布置，地下室将 划分为6个大区进行施工： 4、地上分为主楼、裙楼两大部分； 5、施工顺序：B区段内自行流水，A段与C 段交替流水,D段与主楼同时开工，先行地下 室封顶,作为后续施工道路。 2、底板施工区段 底板施工分段 内容说明 1、根据底板后浇带的划分，以尽量减少额外 施工缝，A、B、C、D区各细化为6个区域； 3、施工顺序： （1）各区施工先后顺序：B、A1、A2、C1、 C2、D区 （2）各区段浇筑方向： B区：整体浇注； A1区：整体浇注 A2区：A2-2段→A2-1段 C1区：C1-2段→C1-3段→C1-1段； C2 区：C2-4 段→C2-3 段→C2-1 段→C2-2 段； D区：D-1段→D-2段。 3、地下室施工区段 34中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 地下室施工分段 内容说明 1、为平衡资源投入，两个主楼地下室各拆分 为2个流水段； 2、施工顺序： （1）各区施工先后顺序：B、A1、A2、C1、 C2、D区 （2）各区段流水方向： B区：B-2段→B-1段； A1区：A1-1段→A1-2段; A2区：A2-2段→A2-1段 C1区：C1-2段→C1-3段→C1-1段； C2 区：C2-4 段→C2-3 段→C2-1 段→C2-2 段； D区：D-1段→D-2段。 4、裙楼施工区段 裙楼施工分段 内容说明 1、A 座主楼以北裙房划分为 D-1、D-2段； 2、B座主楼以南裙房划分为A2- 1、A2-2段； 3、剩余裙楼划分为C1、C2段。 4、施工顺序： B座主楼：B-2段→B-1段； A座主楼：A1-1段→A1-2段; 北侧裙房：D-1段→D-2段； A2-1段→A2-2段； 南侧裙房： C1段整体施工 C2段整体施工 5、主楼施工区段 35中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （1）主楼水平分段 主楼水平分段 内容说明 A1-1段 A1-2段 1、主楼桁架层以下标准层，采 用平层施工的组织方法，各标准 层划分为两个平行的流水段； A座标准层流水段 2、桁架层以上，核心筒面积缩 小，外框钢梁+压型钢板面积不 大，核心筒及外框独立施工。 3、施工顺序： A1-1段→A1-2段； B1-1段 B1-2段 B1-1段→B1-2段。 B座标准层流水段 （2）主楼竖向分段 地上主楼经过转换层后，结构形式由型钢混凝土-框架核心筒转变为钢柱钢梁-核心筒结 构，因此以转换层为界，划分为两个区段： 1）转换层以下结构标准层施工顺序：采用爬架，结构平层施工； 2）转换层以上结构标准层施工顺序：核心筒先行至少 3层，同步插入桁架吊装，外框 钢结构紧随。 3）随着结构进度，插入二次结构、机电主管、粗装、幕墙、精装的施工。 3.4总体资源配置 3.4.1主要周转材料及进场计划 1、本工程地下室水平模板投入2.5层，地下室及地上裙楼周转使用，裙楼封顶后材料 退场；A楼、B楼地上水平结构模板，从新进行模板投入。本工程竖向模板地下室投入一层， 周转至地上使用。 表3-4-1 模板及支撑体系材料投入计划 序号 材料 规格 单位 数量 使用部位 投入层数 周转次数 15mm厚覆 水平结 1 915*1830 ㎡ 128000 3层 3次 膜普通板 构模板 18mm厚覆 竖向结 2 915*1830 ㎡ 28000 2层 6次 膜普通板 构模板 3 木方 50x100mm m 64000 水平结构 3层 3次 4 木方 50x100mm m 140000 竖向结构 2层 6次 5 单侧支模 915*1830 ㎡ 3600 地连墙区域 2层 2次 36中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 6 圆柱模 定型模板 套 22 圆柱 1层 6次 2、模板支撑架材料投入计划 表3-4-2 模板支撑架材料投入计划 序号 材料 规格 单位 数量 使用部位 进场时间 出场时间 1 碗扣架 A48.3*3.6 t 6600 2018.12 2019.05 2 梁底加固杆 A48.3*3.6 t 450 2018.12 2019.05 3 剪刀撑及背楞 A48.3*3.6 t 600 2018.12 2019.05 4 U托 / 个 66000 2018.12 2019.05 地下室 5 M16对拉螺杆 / m 50000 2018.12 2019.05 6 山形卡 / 个 100000 2018.12 2019.05 7 蝶型螺母 / 个 100000 2018.12 2019.05 8 止水螺杆 三段式 个 58374 2018.12 2019.05 9 碗扣架 A48.3*3.6 t 3470 2019.03 2018.07 10 梁底加固杆 A48.3*3.6 t 92 2019.03 2018.07 11 剪刀撑及背楞 A48.3*3.6 t 135 2019.03 2018.07 12 U托 / 个 39216 裙楼 2019.03 2018.07 13 M16对拉螺杆 / m 17580 2019.03 2018.07 14 山形卡 / 个 23450 2019.03 2018.07 15 蝶型螺母 / 个 23450 2019.03 2018.07 16 碗扣架 A48.3*3.6 t 600 2019.04 2020.03 17 梁底加固杆 A48.3*3.6 t 31 2019.04 2020.03 18 U托 / 个 7900 2019.04 2020.03 19 M16对拉螺杆 / m 2250 A楼 2019.04 2020.03 20 山形卡 / 个 4464 2019.04 2020.03 21 蝶型螺母 / 个 4464 2019.04 2020.03 22 柱子加固件 成品 套 270 2019.04 2020.03 23 碗扣架 A48.3*3.6 t 567 B楼 2019.04 2019.12 37中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 24 梁底加固杆 A48.3*3.6 t 32 2019.04 2019.12 25 U托 / 个 8000 2019.04 2019.12 26 M16对拉螺杆 / m 1890 2019.04 2019.12 27 山形卡 / 个 3780 2019.04 2019.12 28 蝶型螺母 / 个 3780 2019.04 2019.12 29 柱子加固件 成品 套 315 2019.04 2019.12 30 PVC套管 / m 142200 / 2019.04 2019.12 3、操作架及外防护架材料投入计划 表3-4-3 操作架及外防护架材料投入计划 序号 材料 规格 单位 数量 使用部位 进场时间 出场时间 1 钢管 A48.3*3.6 t 33 2019.09 2019.11 2 扣件 / 个 4982 2019.09 2019.11 3 密目网 6m*1.8m ㎡ 2952 2019.09 2019.11 4 大眼网 6m*1.5m ㎡ 246 2019.09 2019.11 B楼桁架层 5 钢笆网 1m*1.2m m² 328 以上悬挑 2019.09 2019.11 架 6 模板/木方 / m² 246 2019.09 2019.11 7 16#工字钢 16# m 492 2019.09 2019.11 8 卸荷钢丝绳 m 547 2019.09 2019.11 9 成品地锚 个 492 2019.09 2019.11 10 钢管 A48.3*3.6 t 347 2019.05 2019.08 11 扣件 / 个 52120 2019.05 2019.08 12 密目网 6m*1.8m ㎡ 23165 2019.05 2019.08 13 大眼网 6m*1.5m ㎡ 2380 2019.05 2019.08 裙楼悬挑 架 14 钢笆网 1m*1.2m m² 3570 2019.05 2019.08 15 模板/木方 / m² 1785 2019.05 2019.08 16 16#工字钢 16# m 3570 2019.05 2019.08 17 卸荷钢丝绳 / m 3967 2019.05 2019.08 38中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 18 成品地锚 / 个 2380 2019.05 2019.08 19 爬架 / 套 2 A楼 2019.07 2019.12 20 爬架 / 套 1 B楼 2019.07 2019.10 21 卸料平台 / 套 10 材料倒运 2019.03 2020.08 22 外框挑网 / ㎡ 780 A楼防护 2019.03 2019.08 23 外框挑网 / ㎡ 780 B楼防护 2019.02 2019.05 4、钢结构施工措施材料投入 表3-4-4 钢结构施工措施材料投入 序号 材料 规格 单位 数量 使用说明 可调节钢柱焊接操作平 1 适用700~1200mm 24 个 投入一层 台 2 操作平台支撑架 8号槽钢 96 个 投入一层 3 操作平台支撑架悬挂点 12.6号槽钢 2136 个 每个分段口均设置 4 A楼胎架 方通300X10，Q235B t 1 主楼桁架安装 5 B楼胎架 方通300X10，Q235B t 1 主楼桁架安装 6 裙楼胎架 方通300X10，Q235B t 60 多功能厅桁架安装 7 A楼钢板墙缆风绳 直径16mm m 300 钢板墙安装 8 A楼钢板墙临时连梁 H150X150X7X10，Q235B t 5 钢板墙安装 外框柱、核心筒钢骨 9 A楼临时连梁 H200X100X5.5X8，Q235B t 10 柱临时连接，投2层 外框柱临时连接，投2 10 A楼临时连梁 H300X150X6.5X9，Q235B t 2.4 层 外框柱、核心筒钢骨 11 B楼临时连梁 H200X100X5.5X8，Q235B t 7 柱临时连接,投2层 外框柱临时连接,投2 12 B楼临时连梁 H300X150X6.5X9，Q235B t 2.4 层 13 A楼拉杆 方通300X101，Q235B t 10 悬挑桁架安装 14 B楼拉杆 方通300X101，Q235B t 8 悬挑桁架安装 5、安全文明、临边防护、成品保护材料投入计划 表3-4-5 安全文明、临边防护、成品保护材料投入计划 序号 材料 规格 单位 数量 1 标准化栏杆 2000*1200 m 7700 39中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2 楼梯防护 A48.3×3.6+转接件，1.2m高 t 6 3 电梯防砸棚 标准化 个 8 4 施工安全通道 标准化 m² 4 5 安全通道 标准化 m² 430 6 电梯井道防护门 标准化 个 700 7 施工电梯防护杆 A48.3×3.6 t 22 8 电梯井硬防护 A48.3×3.6（木方+模板） t 4.5 9 塔吊攀爬防护 标准化 套 7 10 施工电梯门 标准化 个 320 11 基坑马道 成品 套 1 12 木板 / m² 8000 13 钢管架 A48.3×3.6 t 6.5 14 噪声扬尘监控系统 / 套 1 15 现场自动喷淋降尘 / 套 1 16 小型雾炮机 厂家购买 个 2 17 自动洗车机 厂家购买 套 1 18 钢板 t=0.02 t 31.2 19 配电箱防护 标准化 个 8 20 垃圾通道 / m 400 3.4.2主要施工机械及设备进出场计划 1、大型塔吊的选型和布置 根据现场实际需求及工期要求，按照基坑各区移交先后顺序，陆续在在地下室底板结构 施工阶段布置7台塔吊，用于本工程主体结构施工。 40中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图3-4-1 塔吊布置平面图 表3-4-6 塔吊型号选用 序号 塔吊编号 型号 臂长（m） 安装高度（m） 安装时间 1 1# TC7052 50 230 A1区底板完成 2 2# TC7030 50 180 A1区场地移交 3 3# TC7030 50 140 B区场地移交 4 4# TC6020 48 52 B区场地移交 5 5# TC6020 54 52 D区场地移交 6 6# TC6020 60 52 C1区场地移交 7 7# TC6020 60 52 C2区场地移交 在B座主楼结构施工至4#塔吊独立高度后拆除4#塔吊TC6020，并在4#塔吊南侧安装一 台大型动臂塔吊ZSL750（60m），安装高度170m。 41中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图3-4-2 B塔楼4#塔吊安拆 2、超高层施工电梯的选型和布置 现场实际需求及工期要求，泰伦广场主楼各配置2台施工电梯，均为从底至顶，商业及 文化裙房根据施工面积共布置4台施工电梯布置在裙楼。根据施工电梯布置方案及施工进度 计划，结677合工期要求，施工电梯选型如下所示： 表3-4-7塔楼施工电梯选型表 吊笼净空尺寸 安装位 服务楼 主要 编号 电梯型号 （长×宽× 安装高度 速度 备注 置 层 用途 高） 1# A座塔 SC200/20 3.2×1.5×2. A座塔楼 标准双 楼西南 200m L1~L42 中速 0 5 施工 笼 2# 侧 3# B座塔 SC200/20 3.2×1.5×2. B座塔楼 标准双 楼西北 150m L1~L28 中速 0 5 施工 笼 4# 侧 5# 6# 裙房北 SC200/20 3.2×1.5×2. 标准双 侧、南 28m L1~L6 裙房施工 中速 0 5 笼 7# 侧 8# 施工电梯布置位置如下图所示。 42中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图3-4-3 施工电梯布置平面图 3.4.3劳动力配置计划 根据泰伦广场主体工程施工总进度计划，综合施工部署、流水段划分、工程量等因素， 制定本项目的劳动力计划。 编制的劳动力投入计划对劳动力人数分时间阶段、分专业、分工种进行统计。在时间方 面主要按施工总进度计划制定时间阶段划分。在专业方面，分为自施劳动力和各专业分包劳 动力分别统计。其中将自施劳动力进一步分为土建工程、钢结构工程、地下室机电工程预留 预埋两部分，对其按照时间阶段划分进行分工种的劳动力统计。专业分包劳动力投入划分为 幕墙工程、精装修工程、机电工程、电梯工程、室外工程等五大部分，对其按照时间阶段划 分进行分工种的劳动力统计。 1、劳动力投入及使用计划表 根据本工程特点、工期要求，分析劳动力需求，并根据部署中的分区合理的编制了劳动 力组织计划，劳动需求计划具体详见如下表格。 （1）总承包自施部分劳动力计划表 表3-4-8 总承包自施部分劳动力计划表 专业 工种 2018年 2019年 2020年 2021年 43中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 10-12 1-3 4-6 6-9 10-12 1-3 4-6 6-9 10-12 1-3 4-6 塔司 21 21 21 21 12 6 0 0 0 0 0 土建 信号工 42 42 42 42 24 12 0 0 0 0 0 设备 人员 测量工 10 10 10 10 10 8 5 5 5 5 5 电梯司机 0 0 24 48 24 24 12 0 0 0 0 剔凿工 35 0 0 0 0 0 0 0 0 0 0 瓦工 40 0 0 0 0 0 0 0 0 0 0 防水工 40 0 0 0 0 0 0 0 0 0 0 支撑拆 70 70 0 0 0 0 0 0 0 0 0 除工人 混凝土工 90 90 90 60 60 45 15 0 0 0 0 钢筋工 150 280 200 138 138 68 30 0 0 0 0 土建 模板工 200 500 350 250 250 125 50 0 0 0 0 砌筑工 0 0 64 128 128 64 32 10 10 0 0 粗装修 0 0 20 80 80 60 20 5 5 0 0 外架工人 30 30 70 30 30 20 10 5 0 0 0 电工 5 5 5 5 5 5 5 5 5 3 3 普工 150 150 100 60 60 30 20 10 10 10 10 土建工程合计 883 1204 1002 878 827 467 199 40 35 18 18 起重工 4 4 4 10 10 10 4 2 2 2 0 测量工 4 4 4 10 10 10 4 2 2 2 0 安装工 8 8 8 30 30 30 8 4 4 4 0 焊接工 4 4 4 20 20 20 4 2 2 2 0 涂料工 0 0 0 10 10 10 2 2 2 2 0 钢结 构 铆工 2 2 2 8 8 8 2 2 2 2 0 架子工 4 4 4 20 20 20 4 2 2 2 0 电工 2 2 2 5 5 5 2 2 2 2 0 压型钢板 0 0 0 20 20 20 2 2 2 2 0 工 栓钉工人 0 0 0 5 5 5 1 1 1 1 0 钢结构工程合计 26 26 26 138 138 138 31 31 31 31 0 管道工 10 15 0 0 0 0 0 0 0 0 0 电焊工 6 6 0 0 0 0 0 0 0 0 0 机电 工程 电工 10 15 0 0 0 0 0 0 0 0 0 （预 留预 临水工人 15 10 6 6 6 6 6 4 0 0 0 埋） 临电工人 15 10 6 6 6 6 6 4 0 0 0 普工 10 10 5 5 5 5 5 5 0 0 0 机电工程合计 66 66 17 17 17 17 17 13 0 0 0 自施总计 975 1296 1045 1033 982 622 247 84 66 49 18 44中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2、主要专业承包商劳动力计划表 表3-4-9 主要专业承包商劳动力计划表 2018年 2019年 2020年 2021年 专业 工种 10-12 1-3 4-6 6-9 10-12 1-3 4-6 6-9 10-12 1-3 4-6 测量工 0 0 0 10 10 10 5 0 0 0 0 安装工 0 0 0 50 50 30 15 5 0 0 0 幕墙 焊工 0 0 0 15 15 10 5 5 0 0 0 工程 打胶工 0 0 0 30 30 20 10 5 0 0 0 普工 0 0 0 30 30 20 10 2 0 0 0 幕墙工程总计 0 0 0 135 135 90 45 17 0 0 0 测量工 0 0 0 6 16 16 10 5 0 0 0 木工 0 0 0 80 140 100 60 30 10 0 0 精装 贴砖工人 0 0 0 40 80 60 40 20 5 0 0 修工 程 油漆工 0 0 0 40 100 80 60 40 10 0 0 水电工 0 0 0 20 40 30 20 10 5 0 0 普工 0 0 0 20 20 20 20 20 10 0 0 精装修工程总计 0 0 0 206 396 306 210 125 40 0 0 管道工 0 0 10 30 80 80 20 10 5 0 0 通风工 0 0 10 20 60 60 15 5 5 0 0 电工 0 0 10 30 80 80 30 15 5 0 0 机电 工程 涂料工 0 0 0 10 20 20 10 5 5 0 0 保温工 0 0 0 0 15 20 10 10 5 0 0 普工 0 0 20 40 40 40 30 20 10 0 0 机电工程总计 0 0 50 130 295 300 115 65 35 0 0 电梯工程 0 0 60 100 180 200 180 20 10 5 0 瓦工 0 0 0 0 0 0 40 40 0 0 0 室外 安装工 0 0 0 0 0 0 0 30 30 0 0 园林 工程 园林工人 0 0 0 0 0 0 0 30 30 10 0 力工 0 0 0 0 0 0 20 20 20 10 0 室外工程总计 0 0 0 0 0 0 60 120 80 20 0 3、劳动力投入总计划表 表3-4-10 劳动力投入总计划表 2018 2019年 2020年 2021年 专业 工种 10-12 1-3 4-6 6-9 10-12 1-3 4-6 6-9 10-12 1-3 4-6 土建工程 883 1204 1002 878 827 467 199 40 35 18 18 钢结构工 自施 26 26 26 138 138 138 31 31 31 31 0 程 机电工程 66 66 17 17 17 17 17 13 0 0 0 专业 幕墙工程 0 0 0 135 135 90 45 17 0 0 0 45中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 精装修工 0 0 0 206 396 306 210 125 40 0 0 程 承包 机电工程 0 0 50 130 295 300 115 65 35 0 0 商 电梯工程 0 0 60 100 180 200 180 20 10 5 0 室外工程 0 0 0 0 0 0 60 120 80 20 0 合计 975 1296 1155 1604 1988 1518 857 431 231 74 18 2500 2000 1500 1000 500 0 2018年 2018年 2018年 2019年 2019年 2019年 2019年 2020年 2020年 2020年 2020年 4~6月 7~9月 10~12月 1~3月 4~6月 7~9月 10~12月 1~3月 4~6月 7~9月 10~12月 土建工程 钢结构工程 自施机电工程 幕墙工程 精装修工程 机电工程 电梯工程 室外工程 图3-4-4 劳动力投入计划图 3.5协调与配合 1、分包管理模式 （1）慎选劳务队伍：首先综合考虑劳务队伍的综合素质，对劳务分包单位资质、劳务 单位的组织结构、施工人员的素质、劳务队伍的社会信誉、劳务队伍的资金状况等进行考察。 优先选用与我司长期合作的，具有良好口碑的劳务队伍。 （2）注意过程管理：根据合同条款，创造合适的施工条件和施工环境，在做好服务的 基础上，对劳务分包人员进行必要的交底，将工程的施工安排及主要施工节点告知劳务分包 单位，对劳务分包的进度、质量、安全、文明施工等进行全面的引导。 （3）做好工程进度款的结算和完工结算：根据合同约定及时支付进度款，以保证民工 工资的正常支付，避免产生劳资纠纷。工程完工后需要及时办理完工结算。 2、分包的管理内容流程 序号 配合内容 说明 制定总包及分包工程总目标及阶段性目标，包括：质量、进度、安全、文明施工、 1 制定目标 绿色施工、扬尘、污染控制等； 2 计划管理 制定总包及分包工程总目标及阶段性计划； 建议全过程（业主、双方的）权利、义务、责任等一切行为均在合同管理调控范围 3 合同管理 内，工程分包全面实现合同管理； 46中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 分包进退场；质量管理；进度计划；技术管理；材料管理；成品保护；安全文明施 4 制度管理 工；绿色施工；消防保卫；总平面管理；施工机械管理等制度；工作例会制度； 加强过程的跟踪管理，加强对工程目标实施全过程的跟踪检查，解决问题，督促整 5 过程管理 改； 及时解决各专业、各分包项目存在的技术、进度、质量、安全等问题，通过每日的 6 协调管理 过程协调会和工作例会解决各专业及各分包的矛盾； 4施工总进度计划 4.1总工期目标 1、合同总工期目标 序号 项目 计划开工时间 计划竣工时间 总工期 1 合同要求工期 2018年8月20日 2020年12月21日 855天 2 合同工期 2018年8月20日 2020年12月21日 855天 3 提前工期 / 0天 0天 2、合同工期与总控计划工期对比 序号 节点工程名称 合同完工时间 总控完工时间 提前完成天数 1 开工 2018/08/20 2018/8/20 0 2 地下室结构封顶 2019/01/23 2019/01/23 0 3 1栋A座办公塔楼结构封顶 2019/12/03 2019/12/03 0 4 1栋B座办公塔楼结构封顶 2019/09/11 2019/09/11 0 5 1栋商业裙楼结构封顶 2019/05/18 2019/05/18 0 6 竣工验收（合格） 2020/09/15 2020/09/15 0 7 整体移交 2020/12/21 2020/12/21 0 3、现场实际施工工期计划 由于现场基坑土方及支护实际施工进度较招标文件移交节点有不同程度的滞后，按基坑 现状推算本项目总承包工程施工周期共需跨越3个春节（每个春节影响20天），较招标文 件多一个春节影响。根据业主提供的最新移交时间计划（如下表所示），按照绝对施工周期 不变并增加一个春节影响的原则（即总工期855天+春节影响20天=875天）进行了总控计划 编制，具体详见附件“深圳泰伦广场项目总承包工程进度计划”横道图。 序号 项目 招标文件移交节点 业主最新移交节点计划 1 B区 2018/08/20 2018/11/15 2 A1区 2018/09/10 2018/11/30 47中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 3 A2区 2018/08/29 2018/11/30 4 C1区 2018/09/10 2018/12/12 5 C2区 2018/08/29 2018/12/20 6 D区 2018/09/30 2018/12/30 4.2关键节点控制时间 将总体施工进度计划分解为更细的节点工期，以节点工期的分步实现来保证总进度计划 目标的实现，节点施工进度计划详见下表： （1）地下室节点工期计划 序号 主要工序 开始时间 结束时间 持续时间 1 地下室底板 2018/11/15 2019/1/23 70 2 地下室主体结构 2019/01/06 2019/05/07 102 地下室二次结构及粗 3 2019/6/4 2019/10/06 125 装修 4 地下室机电工程 2019/06/19 2019/12/25 190 5 地下室精装修 2019/09/07 2020/12/23 150 （2）1栋A座塔楼地上节点工期计划 序号 主要工序 开始时间 结束时间 持续时间 1 1~31层主体结构 2019/05/11 2019/12/11 215 2 32层桁架层施工 2019/12/22 2020/02/04 25 32层~屋顶核心筒主 3 2019/12/12 2020/03/02 62 体结构 4 外框结构 2019/12/22 2020/03/19 69 5 二次结构及粗装修 2019/08/04 2020/05/13 264 6 幕墙工程 2019/10/13 2020/06/25 237 7 电梯工程 2020/03/03 2020/08/19 170 8 机电工程 2019/08/19 2020/09/01 360 9 精装修工程 2019/09/03 2020/09/15 359 （3）1栋B座塔楼地上节点工期计划 序号 主要工序 开始时间 结束时间 持续时间 48中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1 1~20层主体结构 2019/04/20 2019/09/21 155 2 21层桁架层施工 2019/10/07 2019/11/05 30 22层~屋顶核心筒主 3 2019/09/22 2019/11/17 57 体结构 4 外框结构 2019/10/07 2019/12/07 62 5 二次结构及粗装修 2019/07/19 2020/03/04 210 6 幕墙工程 2019/09/22 2020/04/09 181 7 电梯工程 2019/11/18 2020/06/04 180 8 机电工程 2019/08/03 2020/06/12 295 9 精装修工程 2019/08/18 2020/07/17 315 5.准备工作 5.1一般性准备工作 1、组织项目部有关人员熟悉图纸，图纸会审，发现设计存在的问题。 2、确定设计交底的时间，并组织设计交底。 3、准备好本工程所需用主要规程、规范、标准、图集和法规。由技术负责人（戚金 有）组织有关人员学习规程、规范的重要条文，加深对规范的理解。 表5-1-1 培训或交底计划 培训或交底 序号 培训或交底内容 参加人员 方式 组织单位 时间 1 内部图纸会审 2018.9.10 项目全体 书面总结 技术部 甲方、监理、施 2 图纸会审交底 2018.9.14 书面总结 甲方 工单位 项目经理、项目 3 施工组织设计交底 2018.10.15 项目全体 书面总结 总工 4 总承包合同交底 2018.10.30 项目全体 书面总结 商务部 主要规程、规范、标准、 每周持续性 书面总结 5 施工管理人员 项目总工 图集和法规 进行 分析 5.2深化设计出图计划 表5-2-1 深化设计出图计划 序号 图纸名称 编制人/单位 计划完成时间 1 地下室底板钢结构深化 王之学 2018/6/30 2 钢结构工程深化设计（地下室） 王之学 2018/9/30 3 钢结构工程深化设计（1~10层） 王之学 2018/12/15 49中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 4 钢结构工程深化设计（11~20层） 王之学 2019/3/10 5 钢结构工程深化设计（21~30层） 王之学 2019/4/30 6 钢结构工程深化设计（31~屋顶） 王之学 2019/7/30 7 地下室二次结构深化设计 刘乐 2019/2/10 8 裙房二次结构深化设计 刘乐 2019/2/10 9 1~20层地上二次结构深化设计 刘乐 2019/4/15 10 21~屋顶地上二次结构工程深化设计 刘乐 2019/4/15 12 防火门及防火卷帘工程深化设计 隋宇豪 2020/5/1 13 楼梯栏杆深化设计 刘乐 2021/3/20 14 粗装修深化设计 李怡秋 2019/10/30 5.3施工方案方案编制 本工程由总工程师牵头，组建总包技术部、深化设计协调部，建立本工程技术岗位，落 实岗位责任。 协助业主组织设计方案交底会，在此基础上组织公司内部的图纸会审和项目专家顾问组、 项目主要人员参加的方案研讨会，在此基础上就本工程技术方案的实施做进一步的深化研究， 对细节部分认真反复调研，并制定行之有效的专项措施。 在充分研讨的基础上，编制更细化的施工方案，其中重点方案应包括：液压爬架施工方 案、大型设备安装方案、深化设计方案、超高层钢结构安装方案、安全施工方案等。 表5-3-1 主要方案编制内容 序 方案名称 编制人 编制完成时间 号 1 二次土方开挖方案 刘乐 2018/10/25 2 底板施工方案 贾金永 2018/11/1 3 钢筋方案 贾金永 2018/11/5 4 模板方案 王之学 2018/11/5 5 超高泵送混凝土方案 杨赫 2019/11/13 6 拆撑方案 王之学 2019/5/20 2018/11/15~2019/8/2 7 塔吊安装方案 戚金有 0 8 施工电梯安装方案 孙征遥 2020/5/20~2020/7/1 9 钢结构施工方案 戚金有 2019/5/20 50中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2019/11/30~2020/10/ 10 架体施工方案 隋宇豪 1 11 临建、CI及平面布置方案 李怡秋 2019/10/30 12 临水临电施工方案 郭国庆 2019/4/20 13 测量方案 隋宇豪 2018/11/20 14 安全防护方案 刘乐 2018/12/20 5.4计量器具配置计划 表5-4-1 计量器具配置计划 数量 序号 仪器名称 （个/支/套 用途 时间 ） 1 干湿温度计 1 测温度和空气湿度 2018.11-2020.3 2 温度计 10 测温度和大气的温度 2018.11-2020.3 3 混凝土坍落度桶 2 测量混凝土的塌落度 2018.11-2020.3 4 大气测温表 1 测量24h大气温度变化 2018.11-2020.3 5 温湿度自动控制仪 1 实验室自动控制湿度变化 2018.11-2020.3 6 量筒（2L） 1 实验室测量水的体积 2018.11-2020.3 7 混凝土振动台 1 试块振捣 2018.11-2020.3 8 架盘天平(2000g) 1 称量 2018.11-2020.3 9 混凝土抗压试模 40 制作混凝土试块 2018.11-2020.3 10 混凝土抗渗试模 6 制作混凝土试块 2018.11-2020.3 11 砂浆试模 16 制作砂浆试块 2018.11-2020.3 12 环刀及环刀盖 5 回填土取样 2018.11-2020.3 5.5试验、检验批划分计划 5.5.1试验计划 表5-5-1 试验计划 试验内容 取样批量原则 钢筋原材 60t 钢筋机械连接 不同钢筋生产厂的进场钢筋 钢筋接头 500个 51中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 钢结构原材 60t 高强螺栓 3000套 腻子 10t 石膏板 2500张 防水卷材 10000㎡ 防水涂料 10t 蒸压加气块 1万块 轻钢龙骨 2000m 胶粘剂与锚固胶 3t 电线电缆 同类型、同一厂家、型号、规格、批号的产品为一批。批量不限 地坪涂装材料 5t 陶瓷砖 由同一生产厂生产的同品种同规格同质量的产品为一批。批量不限 止水带 5000m 止水条 5000m 5.5.2检验批划分计划 检验批划分计划详见附件2。 5.6新技术应用计划 5.6.1十项新技术应用计划 序号 新技术项目名称 应用部位 1 1.1灌注桩后注浆技术 结构工程桩 2 1.8地下连续墙施工技术 结构西侧地下室外墙 3 2.1高耐久性混凝土技术 地下室底板 4 2.6超高泵送混凝土技术 A、B栋塔楼 5 2.8高强钢筋直螺纹连接技术 高强钢筋连接 6 3.2集成附着式升降脚手架技术 A、B塔楼 7 3.6组合铝合金模板施工技术 A塔楼核心筒 8 5.2钢结构深化设计与物联网应用技术 主体结构 52中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 9 5.4钢结构虚拟预拼装技术 A、B塔楼悬挑桁架 10 5.5钢结构高效焊接技术 A、B塔楼 11 5.6钢结构滑移、顶（提）升施工技术 裙楼桁架层及多功能厅 12 5.8钢与混凝土组合结构应用技术 塔楼型钢混凝土柱 13 6.1基于BIM的管线综合技术 机电工程 14 6.4工业化成品支吊架技术 管线安装 15 7.3.3空气能热水技术 临建生活区 围挡自动喷淋、雾炮降尘、 16 7.4施工扬尘控制技术 车辆自动冲洗技术 17 7.7工具式定型化临时设施技术 楼层临边洞口 18 7.8垃圾管道垂直运输技术 A、B塔楼 A塔楼转换层、 19 8.5种植屋面防水施工技术 1栋商业裙楼 20 8.7.2硬泡聚氨酯板外保温技术 地下室侧墙 21 9.6深基坑施工监测技术 整个建设过程 22 9.7大型复杂结构施工安全性监测技术 AB栋主楼 23 10.1基于BIM的现场施工管理信息技术 整个建设过程 24 10.4基于互联网的项目多方协同管理技术 整个建设过程 25 10.5基于移动互联网的项目动态管理信息技术 整个建设过程 26 11.1.28外墙保温装饰系统施工技术 主体结构 5.6.2局科技推广应用技术 序号 技术名称 应用阶段 1 取消沉降后浇带、温度后浇带施工技术 2 地下室顶板沉降后浇带盖板及沉降后浇带超前施工技术 3 止水帷幕抗渗构造施工技术 基础工程 4 地下室底板及外墙后浇带超前止水技术 5 钢筋混凝土支撑静力切割拆除施工技术 6 零肥槽地下室外墙施工技术 53中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 7 塔吊基础与筏板基础一体化施工技术 8 临地铁侧半盆式开挖施工技术 9 灌注桩自平衡法静载试验检测施工工法 10 无平台外用电梯配套简易翻板应用技术 11 无平台架外用电梯技术 12 施工电梯大过桥施工技术 13 塔机安全监控管理系统技术 14 正式消防管道替代临时消防管道技术 主体结构工程 15 超高高强混凝土泵送技术 16 可拆卸构造柱金属簸箕口模板施工技术 17 标准化悬挑硬防护施工技术 18 装配式剪力墙结构塔吊室内附着施工技术 19 超高层核心筒爬升钢模与内支铝模组合模架体系施工技术 20 建筑工程外保温板异形线条加工装置 21 单元板幕墙吊装装置 22 内墙抹灰工程激光贴饼施工技术 23 水泥砂浆地面干硬砂浆一次成活技术 装饰装修工程 24 天然石粉涂料施工技术 25 机械喷涂腻子乳胶漆施工技术 26 层间石材幕墙托架式施工技术 27 吊顶反支撑施工技术 5.7BIM应用计划 应 应 用 序 用 应用点内容 解决问题 阶 号 类 段 型 投 技 标 在投标文件中重要施工方案章节编制“BIM应用及管理 术 BIM技术投标方案、投标演 报 1 实施方案”的相关内容。针对泰伦项目重难点利用增加 管 示 价 BIM只能数字化技术的使用策划。 理 阶 54中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 段 编制《BIM 实施方案》，并经公司主管领导批准并备 案。利用BIM技术配合本项目核心筒等土建结构、钢结 2 BIM实施方案 构安装等方案编制中的节点分析、计算、验算等，聚焦 重难点的分析，解决BIM使用中不能指导现场施工的问 题。 本项目为超高层建筑，体量大、成员多，工期紧张，对 项目成员及时进行BIM培训。相关实施团队分专业、分 3 BIM培训 岗位进行培训，做到逢培必考。证明文件应包含培训签 到表、照片及考试成绩单等。加强项目人员对BIM的认 技 知，为后续的BIM工作开展打下坚实基础。 术 管 规范各专业样板文件的基础设置，按照本项目的实际情 4 理 项目级BIM模型样板文件 况进行设置，应包括但不限于项目基点、单位、标高、 轴网、线型、视图设置、材质等内容。 对不同阶段如地下室封顶、不同专业的模型进行审查、 项 5 模型过程审查 交接管理。证明文件应包含模型审查记录、移交记录 目 等。解决管理环节漏洞，导致最后BIM无法指导施工。 策 本项目为中间收缩的核心筒超高层结构，施工难度大， 划 图纸数量多，以传统手段任务量繁重，效率低。利用 阶 6 BIM模型辅助图纸会审 BIM模型辅助进行图纸会审。证明文件应包括模型会审 段 记录等。以帮助图纸优化，提高效率。 进 提供可视化4D虚拟模型，动态展示项目进度，检验进度 度 计划合理性。将计划工期与实际工期进行对比分析，进 7 施工进度策划 管 行实时纠偏。保证现场施工进度按要求进行，不延误工 理 期。 现场狭窄，用地紧张，布置繁琐，利用BIM技术按地下 结构施工、主体结构施工、机电施工、装饰装修施工等 总 不同阶段对材料堆放、加工场地、交通组织、垂直运 8 施工场地布置 承 输、设备吊装等进行施工场地动态布置管理。解决施工 包 现场狭窄、用地紧张的问题，使现场场地的利用率最大 协 化。 调 对办公区、施工区等进行CI布置，美化现场，参与全过 9 管 临建CI标准化 程设计，针对不同阶段结合 BIM应用，以CI创优为目 理 标，不断优化。 超高层项目机电管线复杂，利用BIM各专业碰撞检查、 管线综合、净高检查、大型设备吊装路线等。消除安装 10 碰撞检测 时才发现管道碰撞，净高有问题等情况，解决返工等问 题。 结合工程施工需求，利用BIM技术进行三项以上复杂节 点、关键部位的工艺/工序模拟演示，如钢结构下挂、高 11 施工工艺/工序模拟 支模拆除、爬模等。解决项目重难点及关键部位的施工 缓慢、效率低的问题。 针对地下室支撑拆除、钢结构区域的吊装施工、地铁连 施 技 12 可视化技术交底 通口狭窄复杂等节点及关键部位的施工利用BIM技术进 工 术 行三维可视化技术交底。 阶 管 段 理 结合项目实际情况，利用BIM技术配合完成重要难点方 13 施工方案编制 案编制中的复杂节点表现（钢结构施工方案，地铁连通 口方案等）。 结合工程重难点，利用BIM技术进行两项以上施工方案 14 施工方案对比分析 进行方案比选，选择最优施工方案。 本项目结构复杂，深化设 15 给排水深化设计 计繁重，利用BIM深化设 深化设计 计各专业设计，解决管线 16 暖通深化设计 碰撞、钢结构安装、幕墙 55中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 17 电气深化设计 18 弱电深化设计 19 精装深化设计 20 辅助幕墙深化设计 设计等工程难点问题，确 保现场施工进度，消除返 21 钢结构深化设计 工等问题。 对于深化设计后的全专业管 22 线进行支吊架布设、荷载计 算、材料量统计。 利用模型完成二次结构的优化组合方案、进行施工交 23 底、计算砌体实际用量。 二次结构、砌体施工 结合机电及装饰装修工程，解决预留洞口位置、尺寸不 24 准确问题，出图并进行可视化交底。 按施工过程管理资料类型与模型构件、楼层、单体挂 25 工程资料管理 接，基于协同工作平台，进行工程资料归档管理，辅助 分部分项工程验收，确保资料完整性。 利用移动终端实现模型轻量化浏览、可视化交底等，项 目最高42层，当施工在较高层时，电脑等设备不便携 26 移动终端 带，移动终端的出现解决了项目现场不能随时观看BIM 模型，指导施工的问题。确保了信息的及时性 无人机航拍技术用于现场施工监控，进度等。及时应用 27 无人机应用 至项目施工场地布置等方案标志中，对狭窄的现场平面 布置。 28 三维扫描技术 利用三维扫描技术进行施工进度跟踪分析。 使用VR、AR、MR等可视化装备辅助进行模型展示、可视 化交底。体现现场建筑设计施工的合理化，解决实际使 29 可视化装备辅助协同管理 用人员的便利、舒适感，及时反馈以进行专业协调、质 量管理等。 利用云建造等移动终端采集现场数据，建立质量缺陷、 30 质量、安全 安全风险、文明施工等数据资料。确保资料完整，解决 质 后期施工问题处理、追责的有效性，形成可追溯记录。 量 基于协同工作平台建立明确的质量、安全管理流程，向 安 相关责任人推送任务分工、完成时间、完成标准，配套 全 施工工艺，辅助管理人员进行现场质量、安全管理，形 31 管 质量、安全 成验收信息、资料及可视化记录。保证信息的有效准确 理 性，解决信息不对称等问题，BIM技术辅助进行施工现 场安全防护标准化布置，符合局标准化。 提供人员信息采集功能，采集信息包括但不限于：人员 智 基本信息、劳动合同、安全教育、进出场时间、工资发 慧 32 劳务实名制管理 放、健康等。对于本项目管理人员多、工人多的情况来 工 说，智慧工地建设尤为重要，使人员备案信息全面，节 地 省人力成本，提高工作效率。 建 支持人员通过PC、手机在线参与培训教育；提供在线培 33 设 应用安全教育系统 训教育发起管理功能；提供统计报表功能，方便高效。 竣 竣 项目涉及到机电、幕墙、精装等多个专业阶段性整合各 工 工 专业模型，接收、录入与产生相关信息，更新和维护 交 34 验 BIM模型维护 BIM竣工模型。本项目周期长、任务重、阶段性整合确 付 收 保验收阶段信息的完整性。 阶 管 56中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 段 理 6.主要施工方法 6.1 测量及监测施工方案 6.1.1 测量实施方案 1、主要测量任务 表6-6-1 测量施工工作任务 序号 分类 工作任务 1 复核业主及基坑单位提交的平面、高程控制点 2 复核一级控制网 控制网的 布设及复核 3 建立二级平面控制网 4 建立楼层内控网 5 结构放线及标高控制 6 钢结构工程测量 7 安装工程测量 专项测量内容 8 装饰工程测量 9 幕墙工程测量 10 总平面施工测量 2、测量难点及解决方案 表6-6-2 测量难点及解决方案 序号 测量技术难点 难点说明 解决方案 超高建筑施工周 我司进场后将依据业主提供的高级基准点， 期长，时间跨度 测设Ⅱ级场区控制网并做强制对中装置。在 本标段施工工期长，时间跨度 大，建立稳定精 Ⅱ级场区控制网的基础上建立Ⅱ级建筑物控 1 大，建立稳定可靠的测量控制基 准的测量控制网 制网，形成完整统一的测控体系。指定专人 准网是其它测量工作的基础。 是测量工作的难 监察维护，并定期进行复测与修正，确保工 点 程控制系统的准确性。 A 座高度达 203.85 米，B 座达 地上控制轴线的引测采用天顶投影法，选用 140.85 米，均为超高层建筑， 目前最高精度1/200000的激光铅直仪配合 塔楼超高、环境 外界环境（日照、风、温度等） 电子数显激光靶。为避免受结构自振、风 复杂多变，如何 复杂多变；大型设备（塔吊）运 振、日照和施工过程中变形的影响，控制网 2 确保超高塔楼控 转、混凝土楼板施工对结构的晃 传递时间尽量选择在日出前，或者阴天进 制网垂直引测精 动；密集柱-钢结构框架的柔性 行。施工过程中用GPS 复核传递层平面控制 度成为测量难点 大，结构的柔性摆动等都会对控 网的三维坐标，用以调整测量误差和大楼摆 制点的向上引测精度造成影响。 动对平面、高程控制点定位精度的影响。 各单位工程之间 本工程参建单位与专业工程多， （1）首先在各阶段各环节，严格控制使用 3 定位和放线的相 共用同一测量控制网，相互协调 统一的测量控制网。各阶段的测量控制：如 57中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 建筑物控制、场区临建控制、竣工总图控制 等，必须统一使用Ⅱ级场区控制网； 互校核和闭合检 和配合难度大，给测量工作的相 （2）各环节的测量控制：如土建、钢结 查工作是测量的 互校核和闭合检查提出更高的要 构、机电、幕墙、装修等的测量控制，必须 重点 求。 统一使用Ⅱ级建筑物控制网，并保证各环节 单体网的相互衔接，闭合交圈。 3、施工测量总体思路 本工程为两栋超高层建筑物，A座地上42层，地下4层，建筑高度为202m；B座地上28 层，地下4层，建筑高度为 138m。 为满足工程施工特点，该工程的平面控制网按照“先整体后局部，高精度控制低精度” 的原则，由高到低设置三级控制网，各级控制网相互衔接，统一为整体系统。由业主提供的 首级控制点为基点，建立施工场区内二级控制点，±0.000 以下采用“外控法”对施工区域 进行控制，±0.000 以上采用“内控法”进行施工层的控制。建筑轴线为三级控制网，控制 柱、梁、剪力墙、门、洞口的位置及标高。 施工过程中受结构自振、风振、日照和塔吊作业晃动等影响。常规测量方法（外控法、 经纬仪天顶视线法、经纬仪投测法等）将无法实现高精度测设。因此为减少外界条件干扰， 提高测量精度，我司拟选用目前最高精度（1/200000）激光铅直仪配合数显激光靶，进行轴 线竖向传递，并采用GPS测量技术进行校核，确保竖向传递精度。另拟在中间层增加垂直控 制网传递层，减小结构自振、风振对施工测量精度的影响。 4、 测量前期准备工作 （1）测量仪器配备 施工测量的准备工作是保证施工测量全过程顺利进行的重要环节。包括图纸、施工流程 和测量规范的熟悉，测量方案的确定，对业主提供的测量基准点进行交接和校核，并做好记 录。针对该工程测量难度及工程量安排测量人员数量及分工，所有进场的仪器设备均按照国 家规定检定合格，并在使用有效期内。在使用过程中，随时检查仪器的常用指标，一旦偏差 超过允许范围，将及时校正以保证仪器的使用精度。 （2）测量人员组织 考虑本工程的重要性和测量的复杂性，对专业测量技术人员要精挑细选，反复审核，要 求必须具备扎实的理论基础，丰富的实操技术；计算思维缜密，能完成工程中的各种复杂的 计算。并对所有施测人员进行：专业技术交底、安全技术培训等。 （3）测量仪器配备 表6-6-4 主要测量仪器配备表 序号 名称 型号 数量 精度 照片 角度测量精度1″ 1 全站仪 Leica 1201 2台 距离测量精度： ±(2mm+2ppm) 58中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2 GPS 南方S82-T 1台 ±2.5mm+1ppm 3 电子水准仪 DINI03 1台 ±0.3mm/km 金大安 4 激光铅直仪 2台 ±1/200000 大连拉特 5 水准仪 S3 3台 ±3mm/km 6 电子经纬仪 J2 3台 2″ 5、测量控制系统建立 结合现场情况，本标段将控制网分三级测设，Ⅰ级基准点控制网、Ⅱ级基坑外围控制网 和建筑物内部控制网以及Ⅲ级建筑物轴网，以此保证工程施工精度。控制网的作用主要是满 足施工放样精度；并且将设计的建筑物转移到平面上；并且还可以作为竣工检查验收建筑物 位置和编测竣工总平面图的控制依据。 （1）复核I级基准点控制网 本工程I级控制网为业主提供的基准点。进场后，在业主、监理的主持下，对首级测量 控制网办理正式的书面移交手续，实地踏勘点位，对已经损坏的点位作出标记说明。 复测首级控制网的点位精度，测量点位之间的边长和夹角，计算点位误差。如点位误差 较大，需进一步和业主、监理核对并确认。 （2）Ⅱ级“外控法”基坑外围控制网的建立 以Ⅰ级基准点控制网为基准，拟布设矩形建筑方格网作为平面控制网，便于后续轴线加 密计算。 59中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-6-1 Ⅱ级基坑外围控制网示意图 （3）Ⅱ级“内控法”平面控制网的建立 当楼板施工至±0.000m 时，在基坑周边的二级测量控制点上架设全站仪，用极坐标法 在首层板上测设激光控制点，形成二级控制网的“内控点”，内控点的布设及选型结合建筑 物的平面几何形状，组成相应图形，为保证轴线投测点的精度，内控点形成闭合几何图形， 以提高边角关系，作为测量内控点，核心筒墙体施工通常做法采用核心筒角部内控点进行轴 网传递及控制。 起始内控点布置在首层楼板上：首层楼板施工完成后，以Ⅰ级平面控制网为基准,利用 全站仪将控制点引测到建筑物内部,并和Ⅱ级建筑物外围控制网联测。 平面轴线控制点的位置转换方法，首先应以图纸设计的轴线点理论坐标为根据，用原控 制点坐标为起算进行测设；然后布网测量并平差，与理论值比较，当误差在允许范围内时才 可以继续上投射。 60中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-6-2 A座转换层以下控制点 图6-6-3 A座转换层以上控制点 图6-6-4 B座转换层以下控制点 图6-6-5 B座转换层以上控制点 6、平面控制网的传递 （1）地下室阶段平面控制网传递 地下结构施工测量时，根据二级平面控制网中控制点，用极坐标法直接测出轴线控制线， 并以此为基准，依据图纸放出细部轴线。每一施工阶段测量工作完成后，必须进行自检，自 检合格后及时填写报验单及测量成果记录报监理单位复测。 （2）地上阶段平面控制网传递 本工程属于超高层建筑，施工过程中受结构自振、风振、日照和塔吊作业晃动等影响。 常规测量方法（外控法、经纬仪天顶视线法、经纬仪投测法等）将无法实现高精度测设。因 此为减少外界条件干扰，提高测量精度，我司拟选用目前最高精度（1/200000）激光铅直仪 配合数显激光靶，进行轴线竖向传递，并采用 GPS测量技术进行校核，确保竖向传递精度。 激光铅直仪投测精确度高，测量方法简单，操作方便，施测速度快，能及时配合结构施工进 度的要求进行施测。 1）内控点设置 内控点所在首层平面相应位置上做好标志性的点，并保证其清晰度，加以保护。由于 ±0.000m 层人员走动频繁，激光点测放到楼面后需进行特殊的保护，因此需在±0.000m 层 混凝土楼面预埋铁件，楼板混凝土浇筑完成且具有强度后，再次放样测设激光控制点并进行 多边形闭合复测，调整点位误差，打上阳冲眼十字中心点标示，示意如下图： 图6-6-8 首层内控点保护 以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出 200mm×200mm的 孔洞，并在内控点上盖上保护板，预防混泥土从预留洞流出，破坏内控点。内控点必须保护 好，以便轴线向上投测。 61中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 内控点的布设及选型必须结合建筑物的平面几何形状，组成相应图形，为保证轴线投测 点地精度，内控点要形成闭合几何图形，以提高边角关系，并相互之间衔接闭合，作为该流 水段的测量内控点。采用激光铅垂仪向上投测，找到所需投测点后，绷紧钢丝绳将相邻投测 点相连成线，在后续施工过程中，加强对钢丝绳保护，不得随意碰撞，待该层剪力墙轴线定 位后，方可进行拆除。 2）激光点捕捉 为消除误差，将光斑中心对准接收靶中心，通过接收靶上的作为控制点的垂影点。 表6-6-5 激光点捕捉流程 序号 内容说明 图例 打开激光铅垂仪，激光斑被投测到固定好的激 1 光接受靶上 将有刻划的板中心对准激光斑，旋转仪器得到 2 光斑圆形轨迹，调整板位置使板中心与圆形光 斑轨迹圆心重合 将数显激光靶的十字中心线与普通激光靶十字 3 中心线相吻合。 3）平面控制网分段传递及GPS复核 由于超高层施工高度较高，结合激光铅直仪的量程，同时为避免受结构自振、风振、日 照和施工过程中变形的影响，控制点采用分阶段传递的方法进行，A、B主楼Ⅱ级平面内控 网分段传递，A座接力层分别设在15、31层，B座接力层设在20层。为确保精度，在采用 分段传递平面控制网的基础上，采用我司在平安金融中心项目成功应用的 GPS测量系统对传 递层进行二次复核；误差满足规范要求后方可进行后续控制网传递工作。 62中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 4）转换层平面轴线控制点的引测 由于主楼在转换层处有结构内收，且转换层以上核心筒先行，测量点需重新布设，为准 确传递平面控制网，转换层以上新设的测量点在转换层以下需预留洞口，以保证垂直传递。 7、高程控制网的建立与传递 高程控制网的建立是根据业主提供的水准基点，采用水准仪对所提供的水准基点按二等 水准精度进行复测检查，校测结果合格后，按照国家二等水准的要求测设一条附合水准路线， 经平差计算后的结果，作为场区高程控制点。 （1）建立 联测水准基准点，选用Dini03电子水准仪，按三等水准测量精度，采用附和水准的方 法进行测设。设置4个标高控制点，设置在首层核心筒角部，应每月复测一次。 场区控制网测设完毕后，首先内部检查复核，检查无误后编制测量成果报告，上报业主 及监理批复，监理验收合格后作为工程测量控制依据。 （2）传递 标高控制网建立后，将随施工进度进行竖向的传递，按施工部署，分为地下室标高控制 网的传递及地上标高控制网的传递。 1）地下室标高控制网的传递 采用悬吊钢尺法： 以现场高程控制点为依据，采用水准仪以中丝读数法往基坑测设附合水准路线，悬吊检 定合格的钢尺，钢尺应使用标准拉力、并进行尺长和温度改正。每次至少传递三个点，并相 互校对将高程引测到底板面上。标高基准点用红油漆标注在基坑侧面上，并标明数据。 图6-6-11 悬吊钢尺法 2）地上标高控制网的传递 高程传递采用钢尺传递，全站仪传递校核，，全站仪须录入当时天气情况的气温、气压 等必要的仪器参数，钢尺须加改正。 首层楼板完成后，标高的竖向传递，每次（消除误差的积累及结构沉降等因素的影响） 都从首层起始标高线，采用钢尺接力测量和全站仪天顶测距校核的方法进行。为现场配备百 米钢尺，超过百米的部分通过钢尺的接力实现，保证各接力段复核。 下面介绍全站仪天顶法的传递校核： 标高基准线拟布设在首层核心筒的侧立面，为了减少钢尺分段传递标高的累积误差、避 63中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 免传递标高中风力对钢尺量距的影响，竖向标高的传递利用全站仪天顶方向测距的方法进行 校核。 3）模板控制测量 a、中心线平面控制借线及标高的测设 根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并弹好墙柱外皮借+500mm 线，并在露出的钢筋上抄测出楼层+500mm或+1000mm标高线，控制模板平面位置及高度。 b、立模时垂直度检测 模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校 核模板的位置。 4）核心筒预留埋件定位测量 钢筋绑扎前，将埋件平面位置的控制轴线和标高测设到下一楼核心筒立面墙。 在土建钢筋绑时，根据埋件轴线和标高控制线，对预埋件进行精确就位，如遇竖向或水 平钢筋阻挡，应及时调整钢筋绑扎位置。 精确校正埋件标高，并排焊接两根φ12mm钢筋作为埋件托筋，埋件与核心墙钢筋之间 焊接固定。埋件安装就位固定后，由总包、监理测量复核，验收合格后浇注混凝土。混凝土 浇筑完成后，进行复测，为钢梁安装提供基础数据。 （2）钢结构施工测量 1）钢结构校正流程 图6-6-14 钢结构校正流程图 2）钢柱测点布置 64中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 钢柱在加工厂应在柱顶端布置平面校正点，柱身顶端、底端分别布置标高校正点，和柱 中线点，同时应进行构件偏差检查，应对构件几何尺寸进行全面检查，做详细记录分析，作 为构件安装就位的依据之一，以防因构件制作误差太大影响安装精度。 3）核心筒钢柱测量 钢结构安装时，每一节柱子的定位轴线不得使用下面一节柱子的定位轴线，应从基准控 制线重新引至高空，以保证每节柱子安装正确无误，避免产生过大的累计误差，并且要在下 一节柱的全部构件安装、焊接并验收合格后再引线，如果提前引线，该层的构件还在安装， 结构还会变动，引测的控制线也会跟着变动，这样就保证不了柱子定位轴线的准确性。 a、内业工作：依据工程坐标系，演算出所有校正点的详细的坐标值。 b、外业工作： Ⅰ、将内控点采用铅直仪传递到作业层，并进行校核； Ⅱ、在测量支架上架设全站仪，测量内控点，后方交会得到测站坐标，完成定向工作； Ⅲ、在柱顶上摆设小棱镜，测量待定点的坐标。每根柱测量两个点，检查钢柱扭曲； Ⅳ、测量坐标与理论坐标比较，得到纠偏值，指导工人安装； Ⅴ、全部点校正完毕后，随机抽检规定数量的点并记录，其差值应不大于放样点的允许 偏差值； Ⅵ、作业结束后，观测员检查记录计算资料并签字。 负责人逐一将标注数据与记录结果比对，同时检查点位间的几何尺寸关系及与有关结构 边线的相对关系尺寸并记录，以验证标注数据和实测点位无误。 4）外框钢柱校正 在核心筒四角搭设测量平台，将控制点传递到测量平台上，进行校核。 全站仪架设在控制点上，照准另一控制点，完成定向后校正钢柱。 5）钢梁安装测控 当钢柱校测完毕后，下一道工序吊装钢梁。在安装主梁前，在根据焊接收缩量预留焊接 变形值，预留的变形值应作书面记录。如果柱子安装时垂直度达到了，那就在安装和校正钢 梁时，在把柱子撑开，留出接头焊接收缩量，这时柱子产生的内力，在焊接完成和收缩后也 就自动消失。 梁和钢柱之间用高强螺栓连接，由于柱与柱之间的主梁截面大、刚度也大，在安装柱和 柱之间的主梁时，将会影响钢柱的垂直度，因此需要进一步对柱子进行跟踪校正；对主梁联 系的隔跨甚至隔两跨以上的柱子也要一起监测，只有采取这样的措施，柱子的安装质量才有 保证。 当高强螺栓紧固完成后，对这一片区的钢柱再次进行整体观测，并做好记录，根据记录 的偏差值大小及偏差方向，决定对焊前偏差是否还需要进行局部尺寸调整以及确定焊接顺序、 焊接方向焊接收缩的倾斜预留量，然后交付焊接班组进行施焊。 高强螺栓终拧之后，下一道工序焊接，焊接时焊接缝将会收缩。因此在焊接完成以后必 须再一次对该片区的钢柱、钢梁再次复测，并做好记录，校测后所记录的测量数据，进行整 理，作为下一层钢柱吊装校正及焊接的预控数据。 6）复杂钢结构安装测控 桁架安装时，要对桁架的垂直度、标高、侧向弯曲以及挠度进行校正，使其达到设计规 65中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 范要求才能进行螺栓安装和焊接工作。 a、桁架安装的准备工作 Ⅰ、牛腿位置偏差检查 应事先检查与桁架连接的两端牛腿的偏差，将此偏差做为桁架就位的预控数据。 Ⅱ、桁架就位线放样 应将就位线放样在牛腿上，并在对应的柱立面上放样控制线。 在桁架附近，刻画明显标高控制点，作为桁架竖向就位的标高控制依据。 b、桁架精确就位 采用全站仪实时跟踪测量系统，该系统可实现钢构件纠偏数据的自动采集、记录、处理， 并可以监测到桁架侧向弯曲和挠度，进行现场指导安装校正。 依据本工程测量坐标系统，解析出桁架的监测点空间三维坐标，作为安装测控的预控数 据。并在相应位置贴代替棱镜的反光膜片。 在控制基点上架设全站仪，对中整平，后视另一控制点，同时将竖盘调成 90°00′00″，照准一标高控制点上的水准尺，得到该水平视线标高，及仪器横轴和视准轴 交点标高。然后观测反光贴片，进行钢柱坐标数据的自动采集，计算该点实际坐标和理论坐 标的差值，得到该点的校正值，指导现场安装校正，最后进行后期资料处理。 9、垂直度控制措施 （1）选取合适测量时机，控制单次测量持续时间，减少外界环境对测量精度的影响 由于钢材热胀冷缩的特性，工程施工周期较长，时间跨度大，温差对钢结构的平面结构 尺寸有一定的影响。电子设备如全站仪应实时调整内部温度参数，普通设备如钢尺必须进行 温差改正。选择阴天、日出前时间进行激光控制点的垂直向上投测，避免建筑物阴阳面温差 的影响。避开四级以上大风，避开恶劣气候环境下作业，尽量选在外界环境比较一致的情况 下作业。 （2）合理进行施工部署，测量作业避开大型设备作业高峰期 根据结构自身特点及安装设备的起重能力，考虑钢结构安装的对称性和整体稳定性，合 理划分施工区域，以便控制安装总体尺寸。随着结构施工高度的增加，附着在结构上的大型 塔吊在施工作业时的晃动，混凝土楼板施工的晃动都会给现场测量产生一定的影响。采取时 间上避开塔吊等大型设备作业高峰进行测量作业，可减少现场作业对测量精度的影响。 （3）增加测回数，采用GPS或全站仪进行校核和闭合检查工作，减少误差累积 随着结构施工高度的增加，结构的柔性越来越大，结构的柔性摆动可能对平面控制点的 向上引测精度造成影响。采用多测回法求取平均值，这样可以大大消除结构柔性摆动对控制 点向上投递的影响。同时采用GPS卫星定位技术对平面控制网的竖向传递进行校核，采用全 站仪对高程控制网的竖向传递进行校核，提高控制网传递精度。 （4）核心筒垂直度控制 1）钢筋工程 本工程部分核心筒墙体较厚，钢筋量大；工人绑扎墙体钢筋时严格把好质量关，每根钢 筋需绑扎牢固、位置正确、无偏位现象，加强对纵横墙钢筋的连接绑扎。绑扎过程中适时在 纵横墙中间、交接处吊线锤，控制好钢筋骨架的的垂直度，为模板垂直度调整提供有利条件。 2）模板工程 66中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 钢筋绑扎完成后，模板到位后进行初固定，模板下口紧靠已浇筑好的混凝土墙体，利用 最新投测到楼板角部的基准点并根据墙体边线与控制轴线的关系，向下打激光控制模板上口 的轴线定位，并用重锤吊垂直，从而调整好模板的位置最终固定。模板固定一定要稳定可靠， 防止模板跑位等情况。 3）混凝土工程 在模板安装前检查施工缝处混凝土的垂直度，做必要的剔凿处理，以保证模板下口的垂 直度。工长在现场组织混凝土浇灌并有质量员旁站，科学的组织混凝土浇筑与旁站监控以保 证混凝土墙体的最终垂直度。 （5）外围钢柱垂直度控制措施 外框筒钢柱校正时的激光传递时，外框只有钢框架，没有混凝土楼板，而压型钢板不够 稳定,晃动太大，根本无法架设仪器，同样受到悬空无测量作业面、控制点无辅助面的影响， 因此在测量作业层核心筒四角架设测量平台。 分别将核心筒四角控制点，传递到作业层进行角度距离校核，并核心筒施工时做的大角 线进行比较。无误后校正外框钢柱及其他测量工作。 （6）电梯井道垂直度控制 在保证核心筒内外墙垂直度的同时加强对电梯井道的垂直度控制。电梯井道平面形状为 矩形，井道壁有除核心筒混凝土墙外，还有的为砌体井道壁。其控制垂直度的措施如下： 1）剪力墙壁的垂直度控制同核心筒的垂直度控制。 2）在结构施工时每10 层采用激光铅垂仪对电梯井道进行一次全面的复测，严格把电梯 井道的垂直度控制在允许偏差以内。 3）在浇筑核心筒内梁板时严格控制砌体井道壁根部梁的精确定位，在这些部位的砌筑 开始前严格做好放线工作，砌筑时勤吊线垂加强控制。 10、测量质量控制措施 （1） 测量过程控制措施 1）测量负责人要按照施工进度和测量方案要求，安排现场测量放线工作，作好施工测 量日志。 2） 现场使用的测量仪器设备应根据《测量仪器使用管理办法》的规定进行检校维护、 保养并作好记录，发现问题后立即将仪器设备送检。 3）本工程的测量放线工作必须符合《工程测量规范》GB 50026-2007的精度要求。 4）测量放线作业过程中，要严格执行“三检制”。 自检：作业人员在每次测量放线完成后立即进行自检，自检中发现不合格项立即进行改 正，直到全部合格，并填好自检记录。 复检：由质量检查员组织进行质量检查，发现不合格项立即改正至合格。 交接检：由施工负责人或质量检查员组织进行，上道工序合格后移交给下道工序，交接 双方在交接记录上签字，并注明日期。 5）为了做到防患于未然，建立合理的复核制度，每一工序均有专人复核。 6）测量仪器均在计量局规定周期内检定，并有专人负责。 7）由于施工分项多，为保证各班组相互配合，以求紧密搭接，施工测量应与各专业工 种密切配合，并制定切实可行的与施工同步的测量措施。 67中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （2）测量季节性保障措施 1）及时注意天气变化,提前采取应急措施； 2）尽量避免雨中进行测量作业，如确需在雨中进行测量作业时，应打伞遮仪器主机及 棱镜等，避免雨淋； 3）雨季测量作业完毕应先将仪器表面水汽擦干，然后放置阴凉处或用电吹风吹干才可 放入仪器箱內，受潮严重仪器务必放置于除湿机内除湿，才不致造成水汽进入仪器内部导致 仪器失准现象； 4）夏季空气潮湿,最好备有防潮箱，以便每次仪器使用完毕后，将主机体及光电配件放 入，以防湿气浸入； 5）高温气候下作业需用遮阳伞遮挡仪器，避免高温影响测量精度； 6）作业前测定外界温度，钢尺量距时进行温差改正； 7）多风季节三级风力以上不利于仪器施工测量，三级风力以下作业时随时观察仪器水 准气泡的变化。 6.1.2 变形监测技术实施方案 1、基坑监测方案 （1）基坑监测目的 为确保基坑安全施工，在第三方监测的基础上，采用传统监测对基坑重要部位进行监测， 确保基坑安全施工。监测的目的可归纳为如下几点： 1）及时掌握和提供支护系统变化信息和工作状态； 2）评价支护系统的稳定性和安全性； 3）及时预报基坑险情，以便采取措施，防止事故发生； 4）指导安全施工，修正施工参数或施工工序，验证、修改设计参数； 5）及时预报周边建（构）筑物险情，保护邻近地铁、地道和周边管线的安全。 （2）拟定监测内容 为保证主体工程顺利施工，应继续对基坑进行监测，为保证监测的连续性，确保监测数 据能充分反映基坑开挖到结束各个阶段的变形量，出现异常情况时便于综合分析，保证基坑 安全，建议由第三方监测单位延续基坑施工单位的基准点和监测点，继续进行相关监测，同 时在第三方监测的基础上，我司将根据合同相关约定，考虑监测工作的连续性因素，进行如 下监测内容：支护桩顶沉降及水平位移监测、周边道路沉降及位移监测、管线沉降监测、地 下水位监测、地道沉降及位移监测等； 表6-6-6 拟采取的基坑监测内容 序号 项目名称 单位 数量 备注 1 墙顶位移 点 43 间距16m/个 其中出入口附近5个监测点要基坑回填完成 支护桩（墙身） 2 点 16 和通道施工均完成后方可停止监测;另10个 应力和测斜 监测点基坑回填完成可终止监测 3 水位监测 点 13 \ 68中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 4 立柱沉降观测 点 39 \ 5 管线沉降检测 点 15 \ 一~三道撑各23组， 6 支撑轴力监测点 组 84 四道撑15组，共84组 区间隧道10m/个, 7 回灌井兼水位监测井 个 15 地铁车站20m/个, 8 路面沉降监测 点 8 \ 9 地铁监测断面 个 30 区间隧道6m/个,，车站15m/个, 风井处4个监测点基坑回填完成后可终止监 10 地铁车站位移监测 点 11 测，出入口附近7个监测点要基坑回填完成 和通道施工均完成后方可停止监测 （3）监测工作实施 1）基坑相关沉降监测 a、基点、监测点埋设 Ⅰ、基点：基点应埋设在基坑开挖影响范围以外的稳定区域内视野开阔的地区，以利于 观测；至少应埋设两个以上的基点。 Ⅱ、监测点（沉降点）埋设及布置 基坑相关沉降监测包括：支柱沉降监测、路面沉降监测、管线沉降监测。根据设计要求， 沉降测点埋设时，先用冲击电钻在冠梁顶钻孔，然后放入沉降测点，测点设置如下图。 剖面图 俯视图 图6-6-17 沉降监测点布置图 2）基坑相关水平位移监测 水平位移观测标志 a、点位布置 本工程基坑相关水平位移监测包括墙顶位移监测、地铁车站位移监测。 b、监测方法 假定其中一点坐标，并确定两点之间的方位角作为起算数据，水平位移按极坐标法计算 坐标确定其位移量和位移方向。 观测时温度、气压实时现场量测，并及时输入到仪器，超限处需重测。 3）地下水位监测 a、监测点布置 拟沿用基坑阶段监测点位，水位观测孔采用机械成孔，孔径Φ108mm，先在土体内钻孔 至设计深度，然后将带有进水孔的水位管放入孔内，再于管外回填中粗砂至进水段上方30 厘米，管口设必要的保护装置，水位观测孔根据监测水类型的不同而深度不同。水位管宜在 基坑开始降水前至少1周埋设，且应观测水位并取得稳定初始值。 水位观测管采用袖阀管，卸去密封胶皮套，然后在孔外包一层密目网。 69中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 b、监测方法 观测时采用钢尺水位计，将仪器探头沿水位管下放，当碰到水时，接收机会发出蜂鸣声， 此时读出钢尺电缆在管口处的深度读数，再结合精密水准连测的管口高程，就可以求出地下 水位的绝对高程，进而监测基坑外地下水位的变化。 （4）监测频率与报警制度 1）监测频率 表6-6-7 各项目监测频率 序号 项目 基坑回填阶段 支撑拆除阶段 1 钢筋内力 1次/3天 2次/1天 2 支撑轴力位移 1次/3天 2次/1天 3 测斜、墙顶位移 1次/3天 2次/1天 4 立柱沉降 1次/3天 2次/1天 5 水位变化 1次/3天 2次/1天 6 周边道路 1次/5天 1次/5天 7 管线 1次/5天 1次/5天 8 建筑变形 1次/5天 1次/5天 表6-6-8 地铁项目监测频率 序号 项目 监测频率 备注 1 地连墙施工 测初始值 2 地下水位 1次/1天 （1）遇到大、暴雨天气或 变形超过警戒值时，应加强 监测频率 3 车站、隧道的沉降和变形 不少于1次/1天 （2）基坑移交前由基坑单 位进行，基坑移交后由总承 4 出入口、风井沉降和变形 1次/1天 包方监测。 5 基坑回填完成 测终值 当基坑回填完成后，可结束观测。如发现变形发展速率较大、支护结构开裂等情况，应 增加观测密度，并及时向监理、设计人员和施工人员报告监测结果。遇不良气候条件（如台 风、暴雨）时，应24小时保证有监测人员在现场服务，根据现场实际情况随时监测基坑变 化。 2）精度控制 a、依据建筑变形测量规程2.0.5条的规定，按变形测量二级精度要求，水平位移观测 点坐标中误差≤3.0mm； b、依据建筑变形测量规程2.0.5条的规定，按变形测量二级精度要求，沉降观测点测 站高差中误差≤0.5mm； 70中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 c、依据建筑变形测量规程3.3.1条的规定，按变形测量二级精度要求，水准观测往返 n 较差及附合或环线闭合差≤1.0 (单位：mm)； d、其它未列精度要求参照设计要求执行。 3）报警值 依据规范和设计要求，本工程各监测项目报警值初定为： 表 6-6-9 监测项目控制值及报警值 序号 项目 控制值 预警值 1 钢筋内力 0.9fy 0.7fy 2 墙顶、桩顶位移 30mm 24mm 3 支撑轴力 0.9fcA 0.8fcA 4 测斜 30mm 24mm 5 地面沉降 50mm 30mm 6 水位变化 5m 4m 7 地铁水平位移和沉降 10mm 8mm 供电电缆管道 中低压缩性土0.002L 8 5mm/d 综合电缆沟局部倾斜 高压缩性土0.003L 燃气管道 9 钢管（刚性管）变形差 0.001L~0.002L 2mm/d 聚乙烯管（柔性管）变形差 10 通信管道、水泥管块变形差 0.003L 10mm/d 11 塑料管道变形差 0.015L 10mm/d （5）安全及质量保障措施 1）坚持质量标准：以《建筑基坑工程监测技术规范》、《建筑基坑支护技术规程》、 《工程测量规范》等技术性文件为依据，及时对中间过程和作业成果进行检查，做到实事求 是，求真务实，一切以数据为依据。 2）全面质量管理：工程每一分项，直至每项技术，都要确保项目质量，参加本项目监 测人员，都要有质量意识，对本岗位的工作质量负责。 3）预防为主：做好事前指导、中间检查和事后审核审定工作，保证前道工序满足监测 实施方案的要求后，方可进入下道程序。在工程实施中一经发现错误及时改正，防微杜渐， 工程技术负责人和审核人深入现场跟踪指导，明确各作业人员的职责。 4）施工过程中要注意保护原始基准点、控制点、监测点， a、基准点埋设，应根据设计资料及实地情况，选择坚硬、无施工车辆直接通过的地段 埋设，控制点标石不能露出地面过多。 b、监测过程中，应注意外围因素的影响，施工场地地面震动较大，施工人员较多，进 行沉降监测时应尽量避免施工对水准仪稳定性的影响，确保数据采集的准确性，必要时可以 71中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 请施工方配合作业。 c、基准点和监测点处在施工区域内或附近，由于人为因素或施工因素导致地面控制点 和地下施工控制点被破坏，需对测点进行长期维护。每天对各基准点和监测点进行巡视，若 发现基准点和监测点被破坏，须及时采用原有测量方法进行恢复，并上报业主和监理，满足 施工需要。对易被破坏的区域，除对地面控制点进行加固外，还可以在点位附近竖立警示标 语，避免人为破坏。 d、对于成孔埋设的监测点，在埋设过程中要随时检测，一旦发现埋设的监测点不能正 常观测，要及时处理或者重新埋设。 5）安全措施 a、严格遵守施工现场安全管理规定； b、在围墙外道路上进行道路和周边建筑物变形监测时必须注意来往车辆； c、在基坑围栏内进行边坡监测时必须带安全帽、系安全带； d、围栏内进行边坡监测时，必须有一人在旁进行看护； e、进入施工现场必须佩带好安全用具，安全帽戴好并系好帽带；不得穿拖鞋、短裤及 宽松衣物进入施工现场； f、作业人员处在建筑物边沿等可能坠落的区域应佩带好安全带，并挂在牢固位置，未 到达安全位置不得松开安全带； g、在建筑物外侧区域作业时，要注意作业区域上方是否交叉作业，防止上方坠物伤人； h、观测作业时拆除的防护网及护拦应及时恢复。 2、结构变形检测方案 （1）监测基准点 水准基点的埋设方式采用钢筋混凝土基础埋设方式。Ⅰ级场区控制基准点的埋设方式采 用钢筋混凝土基础埋设方式，做成具有强制归心装置的观测墩。Ⅱ级场区控制点埋设在相应 的参考层的楼面结构上，位置与观测孔一致。 当平面基准点和水准点埋设完毕并稳定后连续对基础导线网和水准网进行两次观测，取 两次观测的平均值作为变形观测的起算数据。 为保证监测结果不受基准点可能存在位移和沉降的影响，必须定期对基准点的稳定性进 行监控，即定期检测基准点间的边长、夹角、高差的变化情况，如果发生变化，则必须测量 其变化值，重新计算基准点的各项初始值和监测点的变形值。 各种测点需在现场进行编号标志，标志应醒目、统一、耐水、防水、美观。现场测点布 设完毕后，及时绘制测点布设分布图，详细记录各测点的布置位置和各相关尺寸，作为计算 分析的一个依据。 （2）结构沉降监测 序号 监测项目 示意图 72中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1 A座 2 B座 2）测量方法 选用DINI03精密电子水准仪和配套铟瓦尺，采用一级精密水准测量方法测量筏板各测 点的竖向位移。 3）观测周期 在首层结构完成后首次观测，往返两次测量取平均值作为初始值；施工期间每完成三层 测读一次；主体结构封顶后每一个月一次；施工过程如果暂停，停工时及新开工时各测一次； 竣工后第一年监测3-4次，第二年监测2-3次，第三年后每年一次直至稳定。对于突然发生 严重裂缝或大量沉降等特殊情况，应增加观测次数。 3、气象及相关条件监测 本工程施工跨度时间较长，冬夏季的温度变化较大，拟进行温度、湿度、风力、污水、 空气质量监测。 结构变形的主要影响是温度作用，可分为三种形式：一是季节温差，二是日温度变化， 三是日照温差。其中日照温差影响最大，但难于精确计算，因此，选择每日清晨的日出之前 进行测试，避免日照温差影响。 温度、湿度、风力采用传感器测量，每天分别监测环境和构件表面温度等的变化。 测点沿楼层高度方向分别在5个楼层布置测点，分别监测各层风速及环境（温湿度等）。 （1）传感器选型、监测部位及监测频率 序号 仪器 参数 监测部位 频率 73中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 HB403-XZC2-2 数字气象仪。 测风传感器：-30℃～+45℃ 1 架体上部 1次/天 测温湿传感器：-30℃～+45℃ 气压传感器：-30℃～+45℃ TES1362 列表式温湿度计 塔楼首层、50m整 2 温度准确度:±0.8℃，±1.5F 1次/7天 数倍层、顶层 湿度准确度：±3% RH 德图testo410-1 风速仪 塔楼首层、50m整 测速范围：0.4～ 20m/s 3 数高度处楼层、 1次/7天 分辨 率：0.1m/s 顶层 精 度：±（0.2m/s+2%测量值） （2）测量方法：监测时使用温湿度计、气压计、风速仪，依次测量各监测层的数据参 数 6.1.3 施工测量及监测过程资料的整理和保存 1、资料汇编要求 测量及监测技术资料必须做到：表格规范、格式正确、记录准确、书写完整、字迹清楚、 汇编齐全、分类有序，符合国家及相关部门对建筑施工资料编制的管理规定。 2、提供的资料 成果报告说明文件：测量方法、测量人员、测量设备、测量部位和检测频次简要说明等。 结构检测成果表：监测部位的偏差数值等。 结构检测成果图：监测部位的示意图，监测内容的位置、大小等。 对试验报告，提交分析结果。 3、资料的提交 除特殊情况外，监测数据以周报的形式报送监理、业主；遇有报警数据时当天报送监理、 业主；监测数据报送要及时。 当监测参数出现达到或超出预警值时，及时向相关各方进行通报。 对长期监测项目，每期测量测试工作完成，及时提供测试报表，每 6个月提交一期中期 报告，全部工程完成提交总体测试报告。 每月提交一期中期报告，全部工程完成提交总体测试报告。 6.2二次土方开挖施工方案 本工程基坑开挖面积约为28000㎡，底板、承台及A、B两座塔楼坑中坑土方开挖总量约 为10719m³。 6.2.1 土方开挖部署 1、土方开挖分区 本工程土方开挖方量大、工期紧张，为保证主楼施工连续，同时满足施工进度安排。根 据施工部署及流水段划分，拟将土方开挖分为主楼区、抢先施工区及裙楼区，土方开挖分区 74中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 如下： 图6-4-4 土方开挖分区图 说明：红色区域A1段、B1段分别为A、B两座塔楼基坑；洋红色的D段和E段为抢先施 工区；蓝色区域A2段、A3段、B2段和C段为裙楼区域。 2、土方开挖路线 本工程于基坑南侧设置一条混凝土栈桥，自基坑顶连接至第三道对撑，第三道对撑至基 坑底采用临时土坡道，底板土方均通过栈桥外运： （1）裙楼土方开挖路线 裙楼底板土方依照周边向栈桥坡道逐步内收的原则进行土方开挖，土方开挖示意如下： 序号 施工内容 示意图 第一步，进场后 B2、D4、D1、C1、 C3、E1区同时开 1 始土方开挖，自外 向内进行土方开 挖。 75中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 第二步，开挖 2 D2、D3、E2、C2、 A3区土方。 第三步，在裙楼各 区及A、B两座塔 楼土方开挖完成 3 后，开挖土坡道所 在A2区，并进行 土坡道外运。 （2）主楼基坑开挖路线 主楼开挖路线自基坑支护结构向基坑内进行开挖，土方开挖遵循由深至浅、分层开挖的 原则。A座塔楼自西向东进行土方开挖，B座塔楼自东向西进行土方开挖，土方开挖路线示 意如下： 76中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 D4段 836㎡ B2段 B1段 3477㎡ E1段 3377㎡ 700㎡ A1段 D3段 A2段 A3段 4450㎡ 830㎡1360㎡ 1521㎡ D1段 D2段 850㎡ 1180㎡ E2段 825㎡ C3段 C1段 3588㎡ 1850㎡ C2段 2212㎡ 图6-4-5 主楼出土路线示意图 3、主楼坑中坑开挖 （1）A座塔楼土方开挖 序号 内容描述 示意图 第一层土方开挖，基 1 坑整体开挖-17.05m， 方向自西向东。 标高-17.05m 施工坑中坑咬合桩冠 咬合桩桩头剔 2 凿及冠梁施工 梁。 77中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 标高-18.75m 坑中坑遵循由深至 标高-20.40m 浅，开 3 挖-22.75m、-20.40m 、-18.75m区域。 标高-22.75m 标高-19.60m 标高-18.75m 开 4 挖-21.25m、-19.60m 、-18.75m区域。 标高-21.25m 标高-17.55m 开挖最浅区 5 域-18.05m、-17.55m 区域 标高-18.05m 最后，将大面标高人 6 工修整至-17.35m设计 标高。 标高-17.35m 78中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （2）B座塔楼土方开挖 序号 内容描述 示意图 第一层土方开挖，基 1 坑整体开挖-16.45m， 方自东向西。 标高-16.45m 标高-18.05m 第二层核心筒土方开 2 挖，核心筒整体开 标高-17.05m 挖-17.05m。 坑中坑遵循由深至 标高-23.35m 浅，开挖核心筒 3 中-23.35m、-18.05m 、-20.50m区域。 标高-20.50m 标高-18.05m 4 开挖-21.85m区域。 标高-21.85m 79中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 标高-19.00m 开 5 挖-19.00m、-17.55m 区域。 标高-17.55m 随后开挖他楼核心筒 标高-17.35m 6 区域至-17.35m设计标 高。 最后，开挖大面标高 7 至-16.75m设计标高。 标高-16.75m 6.2.2 坑中坑支护施工与回筑施工 1、坑中坑土方开挖支护概况）A座塔楼坑中坑咬合桩支护 本工程A座塔楼紧邻西侧2号线后海站，为保证地铁一侧基坑稳定，最大限度降低土方 开挖对地铁影响，A座塔楼地铁侧电梯井区坑中坑，局部范围采用桩径1.2m咬合桩进行支护， 咬合桩“一荤一素”布置间距为2.0m，咬合荤桩入坑底8.6m，素桩入坑底3.1m。 80中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-4-6 咬合桩坑中坑支护示意图 （2）土方开挖放坡支护与回筑施工 序号 回筑分类 支护示意图 回筑分类一：当土方开挖高差深度 h＜1500 时，按1:1.5放坡，坡面挂网喷砼100厚， 1 在结构施工时，砌筑砖胎膜，进行结构回 筑。 回筑分类二：当土方开挖高差深度1500≤h ＜ 3500 时 ， 坡 面 垂 直 打 入 2 C20@1.0X1.0m,L=1.0m,按 1:1.5 放坡，坡面 挂网喷砼100厚，在结构施工时，砌筑砖胎 膜，进行结构回筑。 回筑分类三：当土方开挖高差深度3500≤H ＜5000，基坑按1:1放坡，梅花型布设 C20 3 钢筋土钉@1200X1200，土钉长度L=4m，坡面 挂网喷砼100厚，在结构施工时，砌筑砖胎 膜，进行结构回筑。 回筑分类四：当土方开挖高差深度 6500＞ H≥5000，基坑按1:1放坡，梅花型布设C20 4 钢筋土钉@1200X1200，土钉长度L=6m，坡面 挂网喷砼100厚，在结构施工时，砌筑砖胎 膜，进行结构回筑。 2、A、B两座塔楼坑中坑支护施工 A、B两座塔楼坑中坑支护挖分层进行，基坑土方开挖一层随即进行支护结构施工，坑 中坑土方严禁超挖。 3、裙楼土方开挖高差区域 （1）裙楼土方开挖高差主要为地体保护范围底板加厚区域、生活水泵房降板区域，开 81中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 挖高差及采取支护形式如下： 编号 类型 高差 开挖方式 备注 1 0.8m底板与1.5m底板交界处 0.7m 2 0.8m底板与1.2m底板交界处 0.4m 方式一 1：1.5放坡 3 1.2m底板与1.5m底板交界处 0.3m 4 生活水泵房降板区域 0.2m （2）承台、集水坑、电梯井开挖及支护形式如下： 编号 类型 高差 开挖方式 备注 1 860mm高承台 0.06m 2 1500mm高承台 0.7m 3 2000mm高承台 1.2m 方式一 1：1.5放坡 4 电扶梯基坑 1.10m 5 集水坑SK3 0.9m 6 集水坑SK1 1.4m 7 2500mm高承台 1.7m 8 电梯SDT-19 1.85m 9 集水坑SK2-2 2.6m 1：1.5放坡 10 电梯SDT-17 2.25m 方式二 1m土钉及喷面 11 电梯SDT-02 2.25m 12 电梯SDT-13 2.25m 13 电梯SDT-20 2.25m 1：1放坡 14 集水坑SK2 3.75m 方式三 4m土钉及喷面 6.3钢筋施工方案 本工程主要使用的钢筋工程概况如下表所示。 序号 主要部位 钢筋规格 间距 HRB335（25），HRB400（20、22、25、 框架柱 主筋 \ 28、30、32、36） 1 暗端柱 构造柱 箍筋 HRB400（8、10、12），HPB300（6） 100/200 82中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 主筋 HRB400（8~36） \ 2 梁 箍筋 HPB300（6、8） 100\200 HPB300（6），HRB335（12），HRB400 3 板 100\200\300 （8、10、12、14、16、18） 6.3.1 钢筋原材料控制管理 序号 项目 内容 钢筋备料计划（技术部） 询价招标(商务部) 信誉好 确定供货厂商(商务部) 具有资质 长期合作 进场计划（工程部） 根据现场需求联系进场事 宜(物资部) 1 根据现场堆载能力分批进场 物资部 钢筋进场 进场验收 质量证明、材质证明 监理 报审 分类堆码 投入使用 合 原材取样（ 差 力 试 学 验 性 ） 能、总量偏 合格 格 标志牌 图6-10-1 钢筋采购、进场检验及存放流程图 1、为保证本工程钢筋原材料的质量，供应厂家选择长期合作、社会信誉好的 供应商，钢筋进场需有出厂质量证明书和试验报告单（材质证明）报监理审 核。 2、原材取样：钢筋进场后，同厂家、同炉号、同批量、同规格每不超过 60t 为一验收批，每批见证取3件试件。3个试件先进性重量偏差检验，再取其中2 个试件经时效处理后进行力学性能检验。检验结果必须符合有关标准的规定。 3、钢筋原材堆放在现场施工指定区域，分批、分炉号、分规格、分等级挂牌 钢筋原材控 2 标识（抗震与非抗震钢筋的分类堆放，严禁用错），标识牌注明：名称、规 制管理 格、型号、数量、产地、进货日期、检验状态、标识人。 4、存放钢筋的场地表面硬化，以利泄水，堆放时，钢筋下面采用垫高措施， 选用预制混凝土墩，离地面不少于20cm，以防钢筋锈蚀和污染，如有锈蚀需预 先进行除锈处理；遇雨天采用塑料布覆盖遮挡。 5、钢筋半成品要分部、分层、分段并按构件名称、号码顺序堆放，同一部位 或同一构件的钢筋要放在一起，并有明显标识，标识上注明构件名称、部位、 钢筋型号、尺寸、直径、根数。 6.3.2钢筋连接 序号 项目 钢筋直径 连接方式 D≥16 直螺纹连接 1 墙、柱 D＜16 绑扎搭接 D≥22 直螺纹连接 2 梁 D＜22 绑扎搭接 3 板 8～14 绑扎搭接 6.3.3钢筋加工及连接 83中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-10-2钢筋加工作业流程图 （1）钢筋绑扎搭接 序号 项目 内容 L L  L 1 不考虑地震作用组合时 构件的受拉钢筋的最小搭接长度 l a， 、 a见表3-11-1 与表3-11-2，本工程中次梁、楼板、楼梯等部位。 构件的受拉钢筋的最小搭接长度Ll=ζLae，ζ、Lae见表3-11-1 2 考虑地震作用组合时 与表3-11-3，框架柱、剪力墙、框架梁抗震等级根据结构设计总 说明及图纸确定。 （2）钢筋直螺纹连接 1）施工准备 序号 项目 内容 （1）由厂家根据其工艺要求对操作人员进行技术交底和技术培训，经考核 合格发给上岗证后方可上岗操作； 1 施工准备 （2）对钢筋直螺纹接头进行工艺检验，确定其各项工艺参数; （3）提供连接钢套筒合格证和力矩扳手检定证书; 钢筋直螺纹接头要进行工艺检验，确定其各项工艺参数，合格后方可正式施工，其中最 主要的工序为丝头的加工，丝头的加工工艺流程：钢筋端面平头→直螺纹成型→丝头质量检 查→带帽保护→丝头质量抽检→存放待用。 2）钢筋连接 a、工艺流程： 钢筋就位→取下钢筋保护帽、套筒保护盖→接头拧紧→作标记→施工检验。 b、钢筋丝头经检验合格后应保持干净无损伤，所连钢筋规格必须与连接套筒规格一致。 c、连接钢筋前，将钢筋端头的塑料保护帽拧下来，露出丝扣，并将丝扣上的水泥浆等 污物清理干净。 d、连接钢筋时，将已拧套筒的上层钢筋拧到被连接的钢筋上，并用扭力扳手按下表规 定的力矩值把钢筋接头拧紧，直至扭力扳手在调定的力矩值发出响声，并画上油漆标记，以 84中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 防钢筋接头漏拧。力矩扳手不使用时，将其力矩值调为零，以保证其精度，力矩扳手每半年 应标定一次。 e、连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端 连接。 f、检查钢筋连接质量：检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间 隙。如发现有一个完整丝扣外露，应重新拧紧，然后用扭矩扳手对接头质量进行抽检，用质 检力矩扳手检查接头拧紧程度。 6.3.4 底板钢筋施工 1、施工流程 按照钢筋间距放网格线→绑扎承台下铁钢筋→绑扎底板下铁钢筋→梅花形布置马镫铁→ 绑扎承台上铁钢筋→绑扎底板上铁钢筋→墙柱插筋→检查验收。 2、底板马蹬铁的布置 考虑本工程底板厚度不等，为保证底板上层钢筋的标高，采用钢筋马蹬铁及钢支撑做为 底板上下铁钢筋间支撑。底板厚度1.5m区域采用马镫形式。 3、墙柱插筋 墙柱插筋在基础底板内的位置及锚固长度必须按施工图要求设置，为防止墙柱插筋移位， 把墙柱插筋与底板钢筋绑扎并与附加定位筋焊接。 为保证墙柱筋保护层厚度，设置塑料卡，梅花形布置。 LaE 顶板标高 AL 竖直筋（外侧） 竖直筋（内侧） 水平筋 拉筋 梅花布置 底板标高 150 LaE 图6-10-8墙插筋限位示意图 图6-10-7地下室墙体与底板连接做法 图6-10-10柱插筋限位示意图 图6-10-9柱底纵筋锚固做法 6.3.5柱钢筋施工 85中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1、普通独立柱 序号 项目 内容 1 工艺流程 套柱箍筋→直螺纹连接竖向受力筋→画箍筋间距线→绑箍筋 1、严格控制钢筋的配料尺寸，确保配置的各种钢筋和箍筋的平直、方正及弯钩准 确，并派专人负责定期抽检，不合格者责令返工并予处罚，直至符合设计要求。 2、柱上、下两端箍筋加密，加密区长度及箍筋的间距均应符合设计要求。 3、柱纵向钢筋大于16的采用直螺纹接头，柱筋接头部位避开箍筋加密区，钢筋 2 绑扎要点 接头位置应错开，同一截面内钢筋接头不宜超过全截面钢筋总根数的50%，接头位 置错开35d且≥500mm。 4、为了保证柱筋的保护层厚度，采用在柱主筋外侧卡上塑料卡，塑料卡的厚度为 柱筋保护层厚度。 6.3.6 墙体钢筋施工 1、普通钢筋混凝土墙 序号 项目 内容 1 主要包括 剪力墙、人防墙、水池侧壁墙、楼梯间钢筋混凝土隔墙、地下室外墙。 墙边线放线、验线、清理→立筋检查调直、调正→钢筋接头→钢筋绑扎 2 工艺流程 →机电埋管→洞口加筋→检查验收 1、绑扎之前先对预留竖筋拉通线校正，然后再接上部竖筋。水平筋绑 扎时拉通线绑扎，保证水平一条线。 2、墙筋上口放置梯形筋（用钢筋焊成，周转使用），保证墙竖筋的平 直。墙体钢筋搭接接头绑扣不少于3道，绑丝扣应朝内，最后，将塑料 3 施工过程控制要点 卡卡在墙体水平横筋上，每隔1000mm纵横设置一个，梅花形放置，用 以控制保护层的厚度。 3、地上部分剪力墙两侧为井道时，需在井道中搭设型钢挑架以满足钢 筋施工需要，具体形式详见模板工程。 2、核心筒墙体钢筋 序号 项目 内容 绑扎约束边缘构件纵筋→绑扎约束边缘构件箍筋→绑扎连梁钢筋→绑扎 1 工艺流程 墙体钢筋 →绑扎墙体水平筋； 1、严格控制墙体内楼板预留筋及套筒位置； 2、合理布置箍筋绑扎顺序，确保负责约束边缘构件内箍筋摆放正确； 2 控制要点 3、核心筒墙体钢筋施工除一些零星小材料采用施工电梯运送外，主要 采用塔吊吊运至爬模平台上，按要求严格控制每次吊送的钢筋量； 6.3.7 梁钢筋施工 序号 项目 内容 支设梁底模板→布设主梁下、上部钢筋、腰筋→穿主梁箍筋并与主梁上下筋固定 1 工艺流程 →穿次梁下、上部纵筋→穿次梁箍筋并与次梁上下筋固定 1、对于梁内双排及多排钢筋的情况，为保证相邻两排钢筋间的净距，在两排钢 筋间垫C25的短钢筋； 2、固定定位箍筋，在梁四角主筋上画箍筋分隔线，绑扎箍筋； 2 绑扎要点 3、布次梁主筋，固定定位箍筋； 4、绑扎次梁箍筋； 5、在梁箍筋上加设塑料定位卡，保证梁钢筋保护层的厚度； 86中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 A 主梁 次梁 A 3 柱 次梁 主梁 A--A 图6-10-15主次梁钢筋绑扎示意图 6.3.8 楼板钢筋施工 序号 项目 内容 1 工艺流程 清理模板→弹排列线→绑下层钢筋→水电配管→绑上层钢筋 1、绑扎板钢筋时，用顺扣或八字扣，除外围两根钢筋的相交点全部绑扎外， 其余各点可交错绑扎。为确保上部钢筋的位置，在两层钢筋间加设马凳铁，马 2 绑扎要点 凳铁用C12钢筋加工成“工”字形。 2、为了保证楼板钢筋保护层厚度，采用塑料卡横纵每间隔1000mm设置一个固 定在楼板最下部钢筋上。 6.3.9 钢筋工程质量控制要点 序号 项目 内容 1、钢筋的品种和质量必须符合设计要求和有关标准的规定。每次绑扎钢筋 时，由责任师对照施工图确认。 2、钢筋表面应保持清洁。如有油污则必须用棉纱蘸稀料擦拭干净。 3、钢筋的规格、形状、尺寸、数量、锚固长度、接头设置必须符合设计要求 和施工规范规定。 4、钢筋机械连接接头性能必须符合钢筋施工及验收规定。 5、为了防止墙柱钢筋位移，在振捣混凝土时严禁碰动钢筋，浇筑混凝土前检 1 控制要点 查钢筋位置是否正确，设置定位箍以保证钢筋的稳定性、垂直度，混凝土浇 筑时设专人看护钢筋，发现偏位及时纠正。 6、墙体筋在支完模板后，必须把钢筋上端位置间距重新调整一次，并临时附 加一根水平筋绑扎牢固，门洞口等关键部位处两边柱筋，最后用线坠吊直后 上口与墙水平筋重点绑牢，防止浇筑混凝土时柱筋跑位。 7、钢筋保护层塑料卡间距根据钢筋的直径、长度、随时做调整，确保保护层 厚度满足设计要求。 表6-10-7钢筋工程质量控制要点（mm） 序号 项目 允许偏差 检查方法 1 骨架的宽度、高度 ±5 钢尺量取检查 2 骨架的长度 ±10 钢尺量取检查 87中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 间距 ±10 钢尺量两端、中间各一点,取其最 3 受力钢筋 大值 排距 ±5 4 绑扎箍筋、构造筋间距 ±20 钢尺量连续三档取其最大值 5 钢筋弯起点位移 20 中心线位移 5 6 焊接预埋件 水平高差 +3，0 钢尺量取检查 梁柱 ±5 7 受力钢筋保护层 墙板 ±3 基础 ±10 8 预埋件 中心线位置 5 钢尺量取检查 水平高差 +3，0 钢尺和塞尺检查 6.4混凝土施工方案 6.4.1 大体积混凝土浇筑方案 1、底板大体积混凝土配合比设计 本工程配合比设计中充分考虑大体积混凝土的特点，即要减少混凝土的收缩，保证混凝 土的强度，又要降低混凝土内部水泥水化反应产生的巨大热量。为降低水泥反应水化热，设 计采用普通硅酸盐（P.O 42.5R）水泥，掺加一定量粉煤灰以降低单方水泥用量，进一步降 低混凝土的水化热和收缩，同时粉煤灰可消耗混凝土中的部分碱，可有效地预防碱-集料反 应。而且，该大体积混凝土的凝结时间可根据需要适当延长，初凝不小于 14小时，终凝不 大于24小时，一方面延长了施工工艺的可操作性，另一方面，使水泥水化热的释放时间加 长，达到水化热不能集中释放以降低混凝土内外温差的目的。这样，既保证了连续浇筑和施 工的可能性，又消除了因浇筑冷缝产生的质量危害，确保工程达到质量设计要求。 通过试验，选择干燥收缩和自生收缩小，弹性模量低，抗渗性合格，抗氯离子渗透性好， 抗压强度和劈裂抗拉强度高的混凝土配合比。根据本司已有的大体积混凝土底板施工经验及 配合比，并参考前期试验结果和近期实际工程应用实例按 60d龄期进行配合比设计暂定该配 合比为： 表6-3-2 底板混凝土配合比设计指标 项目 水泥种类 胶凝材料总量 粉煤灰掺量 水胶比 砂率 指标 P.O 42.5 410g/m3 44% 0.34 39 表6-3-4 底板混凝土的配合比 材料名称 水泥 掺和料 砂子 石子 水 外加剂 规格 P.O 粉煤灰** 错 河砂 碎石 自来水 减水剂 88中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 误的表达式 42.5R **级 用量（kg/ 225 75 740 1060 160 2.75 m3） 2、 底板大体积混凝土浇筑 1）施工工艺流程 测量放线→搭设、固定车载泵→接泵管→混凝土浇筑→混凝土养护→测温→混凝土取样 及试验→后浇带处理 2）底板浇筑施工平面布置 考虑到现场用地紧张，分别在场地周围布置八辆地泵以满足底板大体积浇筑混凝土需求。 表6-3-8浇筑路线图 图6-3-3 B2-1区底板浇筑示意图 89中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-3-4 B2-2区底板浇筑示意图 图6-3-5 C1-C2区底板浇筑示意图 90中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-3-6 B1区底板浇筑示意图 图6-3-7 A1区底板浇筑示意图 91中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-3-8 C3区底板浇筑示意图 3）混凝土浇筑过程控制 浇筑过程是保障大体积混凝土浇筑质量的关键工作，我司将重点对浇筑过程进行全方位 控制，确保工序精良、操作标准、质量可靠。 （1）现场检测 在混凝土进场时严格按照混凝土技术指标检查砼的塌落度（200±20mm）以及入模温度 (小于30℃)等各项指标，并做好记录统计，如发现达不到要求应及时责令退场。 同时现场备用一部分减水剂，在浇筑混凝土前，由搅拌站按试配情况计算出现场临时调 整坍落度需要添加减水剂的用量。当混凝土坍落度达不到要求时，搅拌站现场技术人员可以 按搅拌站提供的计算数据掺入适量的减水剂，经搅拌车充分搅拌后，再进行浇筑。 （2）分层浇筑 由于各区大体积混凝土厚度较少，但需要浇筑的面积很大，故采取分段分层浇筑。混凝 土浇筑时，先从底层开始，浇筑至一定距离后浇筑第二层，如此依次向前浇筑其他各层，根 据现场每一个流水段的位置特征，从短边向长边方向浇筑。在浇筑过程中，保证每一层浇筑 到顶后，第一层末端的混凝土还未初凝，又可以从第二段依次分层浇筑，上下层间隔时间不 能大于2小时。分层浇筑的每一层的分层厚度根据板底厚度而不一，但是不超过振捣棒的有 效振捣厚度，一般500mm，以便于混凝土振捣。 （3）振捣 除了钢筋稠密处采用斜向振捣外，其它部位均采用垂直振捣，振捣点的距离为300～ 400mm，插点距模板不小于 200mm，振动棒振点要均匀，防止漏振，振捣棒的操作要做到 “快插慢拔”，宜将振捣棒上下略有抽动，以使上下振捣均匀。每点的振捣时间宜为 10s～ 30s，不宜过长，一般以石子下沉、表面出现浮浆为宜。混凝土浇捣过程中，应避免碰撞钢 92中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 筋、模板、预埋件。要经常检查钢筋保护层厚度及所有预埋件的牢固程度和位置的准确性， 埋件、插筋表面在混凝土浇筑完成后要及时清理。 底板混凝土表层进行二次振捣，以确保混凝土表面密实度。待第一次混凝土振捣完成 20-30min并已浇筑出一定面积后，在混凝土初凝前再进行第二次振捣。在浇筑过程中正确 控制间歇时间，上层混凝土应在下层混凝土初凝之前浇筑完毕，并在振捣上层混凝土时，振 捣棒插入下层5cm，使上下层混凝土之间更好的结合。 混凝土在浇筑、振捣过程中，上涌的泌水和浮浆沿混凝土面，排到后浇带的排水沟，通 过沟内设置的集水坑抽出基坑，以提高混凝土质量，减少表面裂缝。 由于泵送混凝土表面的水泥浆较厚，在混凝土浇筑到顶面后，先初步按标高用长刮尺刮 平，在初凝前用铁抹子搓面压实 2～3遍，并用压光机进行表面压实，使混凝土硬化过程初 期产生的收缩裂缝在塑性阶段就予以封闭填补，保证表面的密实度和光洁度，减缓混凝土表 面失水速度，防止表面龟裂，使其表面微小裂缝愈合。 4）大体积混凝土温度监测、控制 由于大体积混凝土水泥水化热大量积蓄在结构内部，不易向外散发，因而结构内部混凝 土的温度急剧上升，且高温持续时间长；而结构表层混凝土则较容易散热，其温度趋近于环 境温度，这样就形成了内表温差。在特定的混凝土配合比条件下，结构混凝土厚度越厚，内 表温差就越大。因此，必须采取有效措施控制结构的内表温差。本工程大体积混凝土浇筑将 采用表面保温措施。表面保温即混凝土浇筑成形后，在混凝土表面覆盖保温材料（如塑料薄 膜、麻袋、水）进行温度控制，为保证保温措施制定合理，必须进行内外温度测量。 （1）温测点的设置 大体积混凝土温度监测点设置应能真实反映出混凝土块体的里外温差，降温速率及环境 温度真实情况为原则，根据规范和底板的平面尺寸外形及结构特点进行设置，具体设置原则 与位置如下表。在测温区内，监测点的位置与数量可根据预先估算的块体内温度场的可能分 布情况及温度控制要求确定。 （2）温度控制标准 根据《大体积混凝土施工规范》要求，温控指标宜符合下列规定： 1）混凝土浇筑体在入模温度宜控制在30℃以下，混凝土浇筑体在入模温度基础上的温 升值不宜大于50℃； 2）混凝土浇筑体的里表温差（不含混凝土收缩的当量温度）不大于25℃； 3）混凝土浇筑体表面与大气温差不大于20℃ 4）混凝土浇筑体的降温速率不宜大于2.0℃/d。 5）测温元件及仪表应安装准确，固定牢靠，并注意确保与结构钢筋和固定金属架绝热， 测温元件的引出线应集中布置，妥为保护。操作人员在浇筑混凝土过程中，振捣棒及其它设 备不得触及测温元件及引出线，保证测温正常进行。 （3）监测时间设置 监测频率：热电偶的测温读数要持续至少30天，并采用电子测温仪记录，具体测温读 数时间如下： 表6-3-10 底板混凝土施工测温项目和次数 93中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 测温项目 测温次数 前10天 每2小时 第11天~第20天 每4小时 第21天~第30天 每8小时 温度监测：根据设置的热电偶，进行观察和记录水泥水化过程中底板混凝土的余热。并 根据所记录的数据，控制混凝土内部温度，并采取相应的措施。 在监测中应及时绘制温度曲线图。当发现内外温差、降温速率等超过施工方案规定的数 值出现异常时，须立即向施工项目的技术负责人报告，提示分析原因，采取措施。 （4）温度控制措施 首先要在混凝土浇筑完成后及时做好混凝土保湿蓄热养护，提高混凝土早期或相应龄期 抗拉强度和弹性模量。控制降温速度，尽量减少大休积混凝土在空气中的暴露时间，避免冷 热干湿剧变。同时在测温时注意不要大范围掀开保温措施，并且测量完毕要及时回归原状。 其次要在浇筑过程中控制混凝土浇筑温度。为了减少结构物的内表温差，控制混凝土内 部温度与外界温度之差不大于25℃。在混凝土分层浇筑过程中尽可能多的热量散发，降低 混凝土的温升值，缩小混凝土内外温差及温度应力。 5、混凝土养护 浇筑完成后要及时做好混凝土表面保温措施与养护工作，本司将采取以下混凝土养护措 施，保障大体积混凝土质量，避免出现裂缝现象，采取的养护措施时间不少于14天。 采用薄膜浇水养护，根据测温记录必要时则加盖麻袋养护。混凝土表面抹光后立即覆盖 一层塑料薄膜，塑料薄膜之间相互搭接300mm,以减少水分的散发。并安排专人洒水，确保 混凝土表面湿润。然后根据测温记录在恰当的时候覆盖一层麻袋进行保温，在底板边缘、棱 角部位的保温厚度应增加到面部位的2倍，以此降低底板表面与大气温差，避免由于温差过 大而造成的温度裂缝。 6.4.2 混凝土输送泵的选型与部署 1、超高压泵选择 本项目泵送设备选型根据工程经验及中联重科提供的施工案例，选择HBT80.18.根据施 工进度情况，可以调整为高压泵。 表6-11-4 普通地泵泵车参数 理论输送压力 理论输送量 砼坍落度 数量 高压泵管 型号 厂家 (高/低压- (高/低压- (mm): （台） （mm） MPa): m³/h): HBT80.18 φ125A， 中联重科 18/10 82/47 100-230 2 .132SU 壁厚8 94中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 泵车形象 2、泵车位置部署 泵车的具体布置位置，将随着施工进度进行调整，以保证泵车运输畅通，最大幅度降低 对其他设施使用及周边环境噪音影响为主。其中泵车布置分为不同阶段其数量不同。 表6-11-5 不同阶段泵车数量 泵车数量 单元 层数 标高（m） 结构抗侧力体系 台数（台） B4-L31 -20.4m-141.1m 混凝土框架 2 1栋A座 L32-L42 141.1m-191.2m 钢管混凝土框架-混凝土核心筒 2 B4-L20 -20.4m-91.6m 混凝土框架 2 1栋B座 L21-L28 91.6m-128.2m 钢管混凝土框架-混凝土核心筒 2 根据整体施工部署，在本项目主体地上结构进行核心筒剪力墙施工，楼板及墙柱浇筑部 分顶峰时，布置两台泵车满足要求，泵管的布置位置考虑避开消防电梯，避开机电安装，关 键结构，故两套泵管都布置在核心筒通风井和楼梯平台位置，这样便与后期回补洞口方便， 工期不受影响。 表6-11-6 泵管布置图 图6-11-1 A座(L2层)泵车布置图 图6-11-2 B座(L2层)泵车布置图 95中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-11-3 A座泵管效果图 图6-11-4 B座泵管效果图 6.4.3 超高压泵管布置及固定方案 为响应招标人对工程进度节点的要求，为最大幅度的减少泵管布置对观摩、参观的影响， 避免占用电梯井道、设备井道，避免对各个节点工作面交付使用的影响，特考虑将泵管布置 在各楼层的楼梯间、通风井空余地带。 1、混凝土泵管的平面布置 泵机泵送过程中，切割环需来回切割混凝土，2个输送缸交替将混凝土经S阀推入泵管 中。泵机换向时，竖向泵管中混凝土自重会给予泵机反压力，从而给切割环切割混凝土带来 更大阻力，造成眼镜板、切割环等配件磨损严重。为了减少管道内混凝土反压力，应在泵机 出口处布置不少于 26m 和 40m 长的水平管及弯管，宜使水平管长度不小于垂直管长度的 1/5。每趟超高压泵管配置 2套液压截止阀与液压泵站。地泵四周搭设防护棚，减小噪音污 染，泵车布置平面见下图。 表6-11-8混凝土泵管的平面布置 96中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 平面图 三维图 我司针对不同的泵送高度，选取了两种方式进行水平管道的盘管方式：其一为在场地空 间足够的区域一次性盘管距离达到标准；其二为在场地空间不够的区域，采取分阶段的方式， 在浇筑低区混凝土时盘一次管道，在浇筑高区混凝土时进行泵管改造，重新盘管，以满足要 求。 2、泵管的竖向布置 竖向泵管的布置原则主要考虑了以下几个方面： （1）首先考虑的是满足各个专业工作面交接节点的要求，不占用强弱电井道、不占用 各类管道、不占用电梯井道，同时对建筑其他专业尽量降低影响。缓冲管道最大幅度降低对 转换楼层的影响。 （2）其次在技术上考虑到整体施工部署中核心筒的施工进度、楼板、墙柱与混凝土的 97中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 浇筑量的需求，以及在竖向工作面的划分情况，保证在每一个工作面上同时最少存在两套可 使用管道，降低不可预测风险对工程进度的影响。缓冲转换管道设置考虑到楼层板结构承受 力因素以及转换空间的因素。 （3）最后考虑到经济性与使用效率性，追求在满足以上两个基本条件的基础上最少量 投入安装的泵管，避免频繁的安拆管道。 （4）垂直管的布置既要考虑混凝土施工的便利，又要尽量减少对后续施工造成的不利 影响。综合考虑各方面因素，确定垂直管的布置，具体布管方式见下图。 表6-11-9 A座竖向泵管布置图 节点图及说明 核心筒布料机 在转换层设置缓冲弯 （中联重科HBT80.18.132SU） 98中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 表6-11-10 B座竖向泵管布置图 节点图及说明 核心筒布料机 在转换层设置缓冲弯 （中联重科HBT80.18.132SU） 3、泵管固定方式 （1）水平泵管 在一层泵车出口至首层水平转竖向弯管之间的每根 3m水平泵管以及弯管两端通过设置 C30混凝土墩（长×宽×高为1400×600×400mm，长与高具体视现场地面及泵管支架间距而 定）固定，并设置300mm×300mm，厚度16mm的钢板预埋件以固定泵管支架，具体做法如下 图3-12-10所示；同时在结构楼板施工时预留插筋，保证混凝土墩与结构楼板固定牢固。水 平段泵管承受压力最大，为减小泵送过程中泵管振动，水平泵管采用刚性支架固定。 99中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-11-5 水平泵管固定实例 （2）垂直泵管 由于施工中超高压泵产生压力大，所以泵管与结构能否牢固连接、避免压力损失也是非 常重要的，垂直泵管应通过预埋在剪力墙内部的埋件固定。核心筒砼浇筑施工时应事先放置 泵管预埋件（板），以便固定垂直高压泵管。本工程拟采用预埋方式将300mm×300mm、厚 度16mm的钢板（插焊4根直径20mm钢筋，长度300mm）植于墙面上。浇筑楼板时，泵管需 在浇筑层顶升，并接出水平管，为方便泵管顶升，竖向管采用需柔性支架固定。根 3m直管 不少于2个固定点，1m与0.5m直管不少于1个固定点。 图6-11-6 首层竖向泵管固定方式 （3）水平转竖向弯管 首层水平转竖向弯管需承受竖向泵管内混凝土较大的压力，且固定面为楼板与墙体相交 直角处，为保证固定效果，采用异形混凝土墩；同时在结构楼板施工时预留插筋，保证混凝 土墩与结构楼板固定牢固，以免泵送过程中泵管来回错动。 图6-11-7水平转竖向弯管固定实例图 100中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 三、混凝土布料机的选型和布置 通过对结构形式及混凝土量的分析，采用布料杆配合砼，其根据工程现场情况，在浇筑 时通过塔吊提升至浇筑层施工，为不占用作业面，浇筑完毕后将布料机重新吊至楼地面。 1、布料机型号选择 表6-11-11 12米布料杆参数 型号 BLG-12m 布料半径 12m 回转角度 400° 旋转角度 360° 整机重量（kg） 配重 旋转方式 手动 安装方式 采用螺栓压板 四、超高层混凝土泵管清洗 1、超高压泵管水洗流程 （1）当混凝土浇筑完成前，混凝土工长提前卡方，当未浇筑的混凝土方量与泵管内混 凝土方量大致相等时（管内混凝土应比未浇筑混凝土量多 0.2-0.3方），停止混凝土罐车的 卸料。 （2）砂浆泵送完成，管道中塞入捆实的水泥袋后泵送清水，此时需保证泵机料斗处清 水供应充足。 （3）清水推动砂浆及混凝土往上顶升，当浇筑面混凝土浇筑完毕时，泵管中剩余少量 (约0.2-0.3方)混凝土。将泵管出料口软管放入废料斗中继续泵送，直至剩余混凝土全部被 101中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 泵出。 （4）泵机停止泵送，将管道中的水利用自重放回，完成洗管。 （5）如管道中仍剩余部分残渣，再次泵送清水至泵管顶部出料口后放回，直至管道被 清洗干净。 2、沉淀池设置 泵管水洗会使用大量水，气洗时清洗泵机也需使用部分水，为保证现场文明施工，需将 此部分水进行循环利用，拟在B1层楼板上分别设置一个沉淀池。 沉淀池采用钢板及型钢焊接，通过水泵与L1层形成水循环。清洗泵管及泵机的水经排水 沟及PVC管流入沉淀池，经沉淀后流入清水池内，待下次洗管时由水泵抽至泵机料斗内。 图6-11-10泵管清洗架 图6-11-11水洗循环系统剖面示意图 6.5 钢结构施工方案 6.5.1 钢结构工程结构体系概述及整体分布 本工程钢结构主要分布在地下室、地上A、B座办公楼及裙房，如图所示。 地下室共五层，抗侧力体系采用“框架-剪力墙”体系，地下室楼面体系为梁板体系。 地上A座办公楼44层，主体结构高度203.850米，在L32~33层设置了大悬挑钢结构转 换桁架，桁架层以下为混凝土梁板体系，桁架层上部外框柱为箱型钢柱，楼面体系为钢梁支 承的组合楼板体系； B座办公楼30层，主体结构高度140.850米，在L21~22层设置了大悬挑钢结构转换桁 架，桁架层以下外框柱为型钢混凝土柱，楼面体系为混凝土梁板体系；桁架层上部外框柱为 箱型钢柱，楼面体系为钢梁支承的组合楼板体系。 裙楼共5层，结构高度不超过27.4 米，钢结构主要分布在连廊、多功能厅屋顶及影院 屋顶位置，其中连廊为钢梁支承的组合楼板体系，多功能厅屋顶及影院屋顶为桁架及钢梁支 承的组合楼板体系。 本工程总用钢量为1万吨，钢构件数量约5千件，组合楼板约3.5万平方米，防火涂料 约6万平方米，现场用栓钉45万套，安装过程中使用高强螺栓4.7万套。 102中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 A座办公楼钢 结构 B 座办公楼钢 结构 裙房钢连廊 影院屋面 多功能厅屋面 图6-5-1 泰伦广场项目钢结构分布整体效果图 2、钢结构立面整体介绍 表6-5-1 钢结构立面整体分布表 区域 钢构件类型 立面分布范围 地下室（不含A、B座） 钢骨梁 B1、L1 钢骨柱 基础顶~机房顶 外框 A座办公楼 楼面钢梁 L32~机房顶 核心筒 钢骨柱 B2~17层 钢骨柱 基础顶~机房顶 外框 B座办公楼 楼面钢梁 L21~机房顶 核心筒 钢骨柱 B2~17层 连廊 钢梁 L2~5层 裙房 多功能厅屋顶 桁架及钢梁 L4层屋面 影院屋顶 桁架及钢梁 L5层屋面 3、钢结构平面分布 103中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （1）A座办公楼钢结构平面分布 表6-5-2 A座办公楼钢结构平面分布 区域 桁架层以下 桁架层以上 分布 图 平面上结构外围设置14根矩形钢管柱，外框 平面上结构外围设置18根柱子，其中部分为钢 楼面设置连接核心筒和外框架的楼面钢梁， 说明 骨混凝土柱，其余为钢筋混凝土柱 核心筒剪力墙内设置型钢混凝土钢骨柱，局 部楼层连梁内设钢骨梁 区域 桁架层 分布 图 说明 A座办公楼转换桁架位于L32~33层，桁架最大悬挑长度达14m，弦杆及斜腹杆均采用箱型截面。 （2）B座办公楼钢结构平面分布 表6-5-3 B座办公楼钢结构平面分布 区域 桁架层以下 桁架层以上 分布图 说明 平面上结构外围设置21根柱子，其中部分为 平面上结构外围设置14根矩形钢管柱，外 104中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 框楼面设置连接核心筒和外框架的楼面钢 钢骨混凝土柱，其余为钢筋混凝土柱 梁，核心筒剪力墙内设置型钢混凝土钢骨 柱，局部楼层连梁内设钢骨梁 区域 桁架层 分布图 B座办公楼转换桁架位于L21~22层，桁架最大悬挑长度达10m，弦杆及斜腹杆均采用箱型截 说明 面。 （3）裙房钢结构平面分布 1）钢连廊 裙房区域南北向消防车道上空 L2~5层设置了钢连廊，采用 H型钢梁，钢梁两端采用混 凝土支座。 图6-5-2 裙房钢连廊分布图 2）裙房L3层中庭顶部 A座办公楼北侧裙房 L3层中庭顶部为大跨结构，跨度达 18m，采用H900X400X40X30大 截面钢梁作为主受弯构件，钢梁两端采用混凝土支座。 105中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-5-3 L3层中庭顶部钢梁分布图 3）多功能厅屋顶 裙房3座多功能厅顶部为大跨结构，跨度达 32m，采用桁架作为主受弯构件，桁架高 2.1m，桁架两端采用混凝土支座。 图6-5-4多功能厅屋顶钢结构分布图 4）影院屋顶 裙房1座东侧影院顶部为大跨结构，跨度达 25m，采用桁架作为主受弯构件，桁架高 1.9m，桁架两端采用混凝土支座。 106中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-5-5影院屋顶钢结构分布图 6.5.2 钢结构施工部署 1、A座办公楼施工部署 1）钢结构分段原则 107 塔吊起重能力 现场安装的便利性 卸车位置吊重 中转位置吊重 起吊位置吊重 就位位置吊重 钢柱分段点标高： 操作位置安全可靠 外框筒梁顶标高+1.2m 核心筒梁顶标高+1.2m 减小现场焊接量 尽可能避免纵向分段，减少立焊缝 长度≤16m 制作厂加工能力 构件尺寸 宽度≤4.2m 高度≤2.7m 构件运输能力 构件重量 根据不同加工厂和运输单位确定 综 合 考 虑 各个位置其中较小值 图6-5-6 钢构件分段原则 2）分段成果及分段原则 外框柱分段重量如表6-5-5所示中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 表6-5-5 A座办公楼外框柱分段重量表 分段重量 分段 分段 层数 层高 分段顶标高 A-WKZ-S-1~5 节次 长度 A-WKZ-W-1 A-WKZ-W-3~4 A-WKZ-N-1~3 A-WKZ-N-4 A-WKZ-N-5 机房顶 T27 203.85 6.95 3.3 4.2 5.6 机房层 4.65 屋顶层 3.5 T26 196.9 9 4.3 5.4 7.2 L42 4.5 L41 4.5 T25 187.9 9 4.3 5.4 7.2 L40 4.5 L39 4.5 T24 178.9 9 4.3 5.4 7.2 L38 4.5 L37 4.5 T23 169.9 9 4.3 5.4 7.2 L36 4.5 L35 4.5 T22 160.9 9 4.3 5.4 7.2 L34 4.5 L33 4.5 T21 151.9 详见桁架章节 L32 5 T20 143.5 详见桁架章节 L31 4.6 T19 134 9.1 6.3 6.6 10.9 L30 4.5 L29 4.5 T18 124.9 9 3.4 6.5 10.8 L28 4.5 L27 4.5 T17 115.9 9 3.4 6.5 10.8 L26 4.5 L25 4.5 T16 106.9 9 3.4 6.5 10.8 L24 4.5 L23 4.5 T15 97.9 9 3.4 6.5 10.8 L22 4.5 L21 4.4 T14 88.9 9 5.2 6.5 11.5 L20 4.6 L19 4.5 T13 79.9 9 5.2 6.5 11.5 L18 4.5 L17 4.5 T12 70.9 9 5.2 7.8 7.8 L16 4.5 L15 4.5 T11 61.9 9 5.2 7.8 7.8 108中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 L14 4.5 L13 4.5 T10 52.9 9 5.2 7.8 7.8 L12 4.5 L11 4.5 T9 43.9 8.9 5.2 7.7 7.7 L10 4.4 L9 4.6 T8 35 7 4.8 9.7 13.1 L8 4.5 L7 4.5 T7 28 7 4.8 9.7 13.1 L6 4.5 L5 4.55 T6 21 7 4.8 9.7 13.1 L4 6.12 L3 5.6 T5 14 7 4.8 9.7 13.1 L2 5.8 T4 7 7 4.8 9.7 13.1 L1 7.52 T3 0 7 4.8 9.7 13.1 B1 6.28 T2 -7 7 4.8 9.7 13.1 B2 5.5 B3 3.82 T1 -14 6.4 4.9 9.4 12.5 B4 3.8 （2）钢结构安装整体思路 钢构件按照要求运输至现场后，在指定位置堆放、卸车。采用现场安装完成的TCR7052 或TC7030B塔吊进行吊装。其中，核心筒和外框的钢柱分段吊装；楼面钢梁单根或者串吊吊 装。 A座办公楼桁架层以下外框及核心筒钢骨柱安装紧跟土建施工节奏，保持领先钢筋混凝 土作业面2~3层插入钢柱安装、焊接。 桁架层以上钢结构施工采用“核心筒先行，外框紧随”的原则，根据施工次序主要分为 5个作业面，各作业面按照“不等高同步攀升”组织流水施工。核心筒剪力墙中钢骨柱及型 钢梁安装为第一作业面；外框楼面钢梁预埋件安装为第二作业面；外框钢柱、钢梁安装为第 三作业面；外框楼承板施工及栓钉焊接为第四作业面；砼楼板及梁、墙、柱施工完成后进行 钢结构防火涂料施工为第五作业面。 109中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-5-7 钢结构施工作业面立面示意图 2、B座办公楼施工部署 1）钢结构分段及原则 钢构件分段原则，与A座办公楼相同，不再赘述。 2）、塔楼外框柱分段 外框柱分段重量如表6-5-6所示 表6-5-6 B座办公楼外框柱分段重量表 分段重量(t) 分段顶标 分段长 层数 层高 分段节次 A-WKZ-S-1、3 桁架层 高 度 A-WKZ-S-2、 A-WKZ-W-1~4 新增钢 4、5 A-WKZ-N-1 柱 机房顶 机房层 4.6 T17 140.85 11.45 8.6 7.9 7.9 屋顶层 3.55 L28 4.5 T16 129.4 9 6.9 6.4 6.4 L27 4.5 L26 4.5 T15 120.4 9 6.9 6.4 6.4 110中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 L25 4.5 L24 4.5 T14 111.4 9 6.9 6.4 6.4 L23 4.5 L22 4.5 T13 102.4 9.5 / L21 5 L20 4.6 T12 92.9 9.1 8.7 4.8 L19 4.5 L18 4.5 T11 83.8 9 8.6 4.8 L17 4.5 L16 4.5 T10 74.8 9 7.6 3.8 L15 4.5 L14 4.5 T9 65.8 9 7.6 3.8 L13 4.5 L12 4.5 T8 56.8 9 7.6 3.8 L11 4.5 L10 4.4 T7 47.8 9 8.3 4.7 L9 4.6 L8 4.5 T6 38.8 9 8.3 4.7 L7 4.5 L6 4.5 T5 29.8 10.68 9.8 5.6 L5 4.55 L4 6.12 T4 19.12 11.4 10.5 6.0 L3 5.6 L2 5.8 T3 7.72 9.5 8.7 5.0 L1 6.6 B1 7.2 T2 -1.78 9.5 8.7 5.0 111中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 B2 5.5 B3 3.82 T1 -11.28 9.12 8.9 5.3 B4 3.8 （3）钢结构安装整体思路 B座办公楼钢结构安装整体思路与A座相同，桁架层以下外框及核心筒钢骨柱安装紧跟 土建施工节奏，保持领先钢筋混凝土作业面2~3层插入钢柱安装、焊接。 桁架层以上钢结构施工采用“核心筒先行，外框紧随”的原则，根据施工次序主要分为 5个作业面，各作业面按照“不等高同步攀升”组织流水施工。不再赘述。 3、裙房钢结构施工部署 （1）钢连廊施工 1）连廊钢梁吊重验算 经综合分析L2~5层连廊钢梁的位置及截面、长度等信息，位于连廊中庭的钢梁 GKL2跨 度达22m，重7.8t，是连廊钢梁对塔吊吊重性能要求最高的钢梁。由4#ZSL750塔吊12.4t 起重能力覆盖范围可知，连廊钢梁GKL2可由4#塔吊整体吊装就位。 2）裙房连廊钢结构进料及堆场部署 连廊钢结构构件运输车辆可由3#大门进入，通过首层楼板道路运至连廊钢结构区域， 就近采用4#塔吊进行卸车、吊装。连廊钢结构最重构件为7.8t，满足卸车及起吊要求。 3）钢结构安装方法 连廊钢结构均为楼面钢梁，采用单根或者串吊的方式由就近塔吊安装。 （2）裙房L3层中庭顶钢梁 a、钢结构进料及堆场部署 裙房L3层中庭顶钢梁施工阶段，L3层中庭顶钢梁（最大构件重量7.1t）运输车辆可由 3#大门进入，采用TCR7052塔吊进行卸车、吊装。 b、裙房L3层中庭顶部钢梁安装方法 根据塔吊吊重性能，中庭南北两侧靠近塔吊位置钢梁可整根起吊，中间四根钢梁超出吊 重塔吊吊重范围，需进行分段，并设置胎架安装。 （3）多功能厅屋顶 1）裙房多功能厅屋面钢结构桁架分段及重量统计 图6-5-8 多功能厅屋顶钢桁架分段方案 2）钢构件进料及堆场部署 裙房L4层多功能厅屋面施工阶段，多功能厅屋面构件（最大构件重量10.7t）运输车辆 可由1#大门进入，采用TC6013A塔吊进行卸车、吊装。 6.5.3 钢结构现场安装技术 （1）钢结构现场安装 112中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-5-10 钢结构现场安装流程图 1）柱脚螺栓施工 本工程柱脚螺栓施工主要分为3种形式： a、柱脚螺栓预埋于底板内，其安装流程如下： 表6-5-9 底板柱脚埋设流程 序号 说明 示意图 底板垫层施工前先将柱脚支架埋件埋设在垫层 1 位置，顶标高同垫层面标高。而后浇筑底板垫 层。 垫层达到强度后将柱脚支架、地脚螺栓整体吊 2 装，校正完成后将柱脚支架与垫层埋件焊接固 定。 绑扎底板钢筋，完成底板浇筑，浇筑前对地脚 螺栓丝扣位置用塑料薄膜或专用塑料保护套进 3 行包裹保护，以免混凝土对地脚螺栓造成污 染。浇筑底板过程中对地脚螺栓定位进行检 测，一经发现位置偏差，及时调整。 b、柱脚螺栓预埋于混凝土框架柱中：其安装流程如下： 表6-5-10 框架柱内刚柱脚埋设流程 序号 说明 示意图 混凝土框架柱绑扎钢筋前与土建专业进行沟通交 底，柱外圈竖向钢筋略高于钢柱埋件标高，箍筋低 1 于柱脚螺栓法兰盘标高（柱脚板标高）约15~20cm 时，暂停钢筋绑扎，进行柱脚螺栓预埋，预埋的地 脚螺栓下部与柱钢筋点焊固定。 113中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 地脚螺栓预埋完成、固定稳妥并复测定位准确后交 2 接给土建单位进行框架柱混凝土浇筑。混凝土浇筑 完成标高低于柱底板标高10~15cm。 钢柱吊装前取下用于地脚螺栓定位的法兰盘，清理 3 钢柱就位面。 c、柱脚埋于塔楼核心筒剪力墙/暗柱中时，由于核心筒爬模体系有既定的爬升步距，在 核心筒剪力墙浇筑时常遇到剪力墙浇筑的施工缝与新增钢柱柱脚标高不能吻合的情况，这就 需要对柱脚埋设方案进行调整。其安装流程如下： 表6-5-11 爬模核心筒墙内钢柱脚埋设流程 序号 说明 示意图 当核心筒某型钢柱柱脚位于第 N 层时，在第 N-1 层钢筋绑扎时在柱脚正下方位置预埋角 钢/槽钢。角钢/槽钢顶标高不低于N层中柱脚 1 板标高，第N-1层混凝土施工完成后角钢/槽钢 在混凝土中的埋深以能够保证N-1层上方裸露 钢柱及角钢稳定为原则。 第N层钢筋绑扎至柱脚标高前将预埋角钢/槽钢 顶端面修平至柱底板下标高，而后与柱脚底板 2 焊接，焊接后柱脚底板标高与柱底标高一致。 钢筋绑扎至钢柱底部标高时，吊装钢柱并与柱 脚板焊接。 2）首节钢柱安装 a、首节柱吊装准备 Ⅰ、钢柱基础地脚螺栓埋件的精度，直接影响钢柱的安装质量和效率。在总承包进场后、 首节钢柱吊装前对地脚螺栓定位、轴线间距、偏差进行认真复核、验收。并将测量结果数据 反馈至加工厂，加工厂依据测量数据对柱底板的柱脚螺栓孔位置进行加工，以保证现场安装 精度。 Ⅱ、清除地脚螺栓附近底板上和地脚螺栓螺杆上的砼灰渣，根据控制轴线在底板表面用 红色油漆标出“十”字控制轴线，确保钢柱安装时与柱脚轴线吻合。 Ⅲ、拆除丝扣表面保护的塑料薄膜等保护措施，检查螺栓丝扣情况，对已损伤的螺栓螺 纹要重新套丝。 114中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 Ⅳ、安装钢柱前将地脚螺栓上的调节螺母及垫片调整至柱底标高。 地脚螺栓 十字控制线 图6-5-11 吊装前地脚螺栓施工 Ⅴ、钢柱吊装前应在钢柱柱顶挂好爬梯、防坠器和溜绳。 b、钢柱吊装就位 Ⅰ、将四根吊绳挂在钢柱吊耳上，缓缓起钩，构件距离地面 20~50cm时应该停顿一段时 间进行安全检查，确保无异常后，将钢柱起钩至水平旋转无障碍高度后塔吊大臂水平旋转至 钢柱就位位置正上方，停止旋转塔吊大臂后塔吊垂直落钩。当钢柱吊至距其就位面上方 20cm时，扶正构件，使其稳定，柱脚螺栓孔对准螺栓后缓缓下落，避免下落过程中磕碰地 脚螺栓丝扣。 Ⅱ、利用临时固定用缆风绳、倒链、撬棍、千斤顶等对柱脚定位和柱垂直度进行校正调 整。 千斤顶 挡板 地脚螺栓 图6-5-12 柱脚定位校正 Ⅲ、校正完成后，拧紧止退螺母。 c、柱脚灌浆 Ⅰ、灌筑前，将柱底空间清理干净，预湿、支撑模板缝隙用干砂浆密实。灌筑时按产品 说明书要求比例投放灌浆料和水，用机械（搅拌机）进行搅拌，搅拌时宜加入 2/3的水搅合 约3分钟，然后加入剩余水样搅合至均匀，达到所需的流动度。 Ⅱ、采用重力法进行灌浆，灌浆应从一侧下料，至另一侧溢出为止，不得从四侧同时进 115中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 行灌浆确保气体可自由逸出将气泡赶跑，灌筑密实。灌浆开始后，必须连续进行，不得间断， 并尽可能缩短时间，稍干后，把外露面抹平压光并进行养护。 Ⅲ、柱脚灌浆完毕后，宜在灌浆材料初凝后拆除模板，按图纸要求沿底板边缘向外切斜 角。 图6-5-13 柱底灌浆示意图 3）后续钢柱吊装 a、钢柱就位和临时固定 钢柱吊装就位后，两节钢柱柱间的四个连接板分别用螺栓临时固定。 临时安 装用板 钢柱 图6-5-14 钢柱就位临时固定示意图 b、钢柱就位校正 通过千斤顶和撬棍微调上下柱间隙和对接错边，达到上下柱预先标定的标高值和对接定 位后打入钢楔、临时固定牢固。 c、钢柱垂直度校正 利用全站仪对钢柱定位进行校正。 116中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 缆风绳 钢柱 倒链 全站仪 钢柱 图6-5-15 首节以上钢柱垂直度校正 d、钢骨柱吊装注意事项 钢柱安装前必须焊好安全环及绑牢爬梯并清理污物。 起吊前，钢构件应横放在垫木上，起吊不得使构件在地面上有拖拉现象，回转时，需有 一定的高度。起钩、旋转、移动三个动作交替缓慢进行，就位时缓慢下落。 校正时应对轴线、垂直度、标高、焊缝间隙等因素进行综合考虑，全面兼顾，每个分项 的偏差值都要达到设计及规范要求。 每节柱的定位轴线应从地面控制线直接从基准线引上，不得从下层柱的轴线引上，以保 证每节柱子安装正确无误，避免产生过大的积累偏差。 6.5.4 钢结构现场焊接 （1）钢结构焊接任务分析 本工程焊接母材有Q235B、Q345B、Q390B等材质，焊接截面多种多样，焊缝类型包括平 焊、横焊等各个焊接位置，接头形式主要为对接接头。 表6-5-14 现场焊接任务分析 焊缝 主要焊缝焊 板厚 最大截面焊接 最大截面形状 最大焊接截面尺寸（mm） 部位 接形式 （mm） 量（kg） 核心 筒钢 对接横焊 20～35 H600x400x40x40 15.4 柱 对接横焊 20～35 1300x800x500x500x50x50 21.2 外框 钢柱 对接平焊、 20～30 □1050X1050X40 28.56 对接立焊 楼面 对接平焊 12~50 H550x350x14x35 12.85 钢梁 117中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （2）焊接方法及焊接材料 1）焊接方法 a、手工电弧焊 主要用于点焊固定、打底焊接及其他焊接工作量小CO 焊接难于施工的位置 2 b、二氧化碳气体保护焊 所有焊接工作量大且容易施工的位置，如钢柱对接、柱梁对接、主次梁刚接等坡口焊缝。 2）焊接材料 根据《钢结构焊接规范》GB50661-2011表6.5.7进行选用。 （3）焊接施工顺序 本工程焊接接头因板厚大、接头形状复杂、焊件拘束度大，在焊接工程中不能自由收缩 等因素的影响易产生局部应变，同时产生较大的焊接残余应力，从而影响焊缝接头的性能。 通过对焊接接头形式及焊接过程综合分析，除了从焊接工艺上采用控制焊接应力变形的措施 以外，制定合理的焊接顺序是控制焊接应力变形的重要措施。 1）焊接顺序 3.焊接外框与核 心筒连接的主梁 1.先焊接外框钢 2.后焊接外框钢 柱 柱间钢梁 图6-5-20 主楼外框整体焊接顺序 （4）焊接工艺及工艺评定 1）焊接工艺 焊接施工前，应根据《钢结构焊接规范》GB50661-2011的相关内容，确定焊接工艺的 各项要求： a、焊前预热及焊后加热保温的温度及时间 b、平焊、横焊等焊接工艺参数，包括电流、电压、气体流量、焊接速度等 c、焊接应力应变控制措施 d、厚板焊接层状撕裂防止措施 2）焊接工艺评定 118中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 评定内容 焊接方法 确定焊接工艺评定任务 试验项目 焊接工艺参数 编制焊接工艺评定指导书 制作评定试件 送检 不合格 合格 分析原因 提出焊接工艺评定报告 指导生产 图6-5-22 焊接工艺评定流程 （5）焊缝的质量检测与返修 1）焊缝无损检测 本工程所有的工厂制作和工地安装坡口全熔透焊缝均为二级焊缝（除特殊说明外），部 分熔透焊缝也为二级焊缝，要求通过外观检查和超声波检查探伤；角焊缝为三级焊缝，只要 求外观检查。超声波探伤的方法及评定标准均按照《钢焊缝手工超声波探伤方法和探伤结果 分级》（GB/T11345）进行。 2）焊接缺陷返修 经无损检测确定焊缝内部缺陷超标必须返修时要根据以下规定进行返修。返修前应由焊 接工程师编制返修方案并向焊工进行技术交底后实施。返修完成后需重新进行无算检测。同 一部位（焊缝正、反面各作为一个部位）焊补次数不宜超过2次。对2次返修仍不合格的部 位应分析原因采取特定的焊接工艺，重新制定返修方案及作业指导书，并经工程技术负责人 审批后执行。 6.5.5 高强度螺栓施工 （1）高强度螺栓使用说明 本工程主要采用10.9级扭剪型高强度螺栓及连接副，螺栓、螺母、垫圈均应附有质量 证明书且符合现行国家标准《钢结构高强度螺栓连接的设计、施工及验收规程》的规定。 （2）高强度螺栓使用前的进场验收及复试 高强度螺栓进场同时，要根据规范检查其质量合格证明文件、中文标识及带有紧固轴力 的检验报告。 根据规范要对高强度螺栓进行抽样复验，复检的项目主要有扭剪型高强度螺栓连接紧固 轴力复验、高强度螺栓连接摩擦面的抗滑移系数检验。 （3）高强度螺栓的安装和验收 1）高强度螺栓安装施工流程 119中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 试验确定扭矩系数控制值 高强螺栓轴力试验合格 安装扳手校验合格 高强螺栓连接面摩擦系数实验合格 检查构件连接面、清除浮锈、飞刺、油污 安装固定、临时螺栓固定 确定可作业条件（天气、安全因数） 拆除临时螺栓、安装高强螺栓 高强螺栓初拧 24h内高强螺栓终拧 拆除、重新安装 不合格 检验 合格 工序验收 图6-5-23 高强度螺栓安装流程图 2）高强度螺栓安装方法 安装方法 示意图 第一步：吊装钢构件，用临时螺栓固定； 第二步：用高强螺栓替换临时螺栓并初拧； 第三步：按对称顺序施拧，由中央向四周终拧高强螺栓。 3）高强螺栓连接安装的验收 扭剪型高强度螺栓连接副，终拧是以拧掉梅花头为标志，同时要有 2～3扣的余长露在 螺母外面，其中允许有10%的螺栓丝扣外露1扣或4扣，可用外观全数检查，非常方便，但 扭剪型高强度螺栓连接的工地施工质量重点应放在施工过程的监督检查上，如检查初拧扭矩 值及观察螺栓终拧时螺母是否处于转动状态，转动角度是否适宜（以60度为理想状态）等。 6.5.6 组合楼板施工技术 （1）组合楼板施工流程 120中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 施工准备 绘制深化、设计排版图 组合楼板加工 配件加工 钢结构楼层验收 返 返 运输到现场 运输到现场 修 修 组合楼板楼层放线 不合格 不合格 抽检 组合楼板分层、分区供应 抽检 合格 合格 打包吊装至安装楼层 铺设 边角处切割 调直压实 点焊固定 不合格 割开返修 检验 合格 安装封边板、堵漏 不合格 返修 检验 合格 工序交接 图6-5-24 组合楼板施工流程图 （2）组合楼板主要施工工艺 1）板料吊运 验收合格后，塔吊可以直接将钢筋桁架楼承板吊运至指定的施工区域。如果不能直接吊 运至施工区域，可以先吊运至卸料平台处存放。为保护钢筋桁架楼承板在吊运时不变形，工 厂运输前每捆沿宽度方向上下用两道角钢横枕，角钢两端钻孔，用螺帽将两端有螺纹的圆钢 相连接，拧紧。上面两道角钢各设两个吊环，供现场卸车、吊放之用（图10-3-62）。这样 板的外观质量得到了充分的保证，每次使用前要严格检查吊索、吊环及角钢螺帽是否拧紧， 以确保安全。 121中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-5-25 钢筋桁架楼承板捆绑示意图 2）组合楼板铺设顺序 钢筋桁架楼承板板肋与混凝土墙垂直，应以区域中心钢梁为基准，向两侧扩展铺设，最 后处理边角部位。 3）钢筋桁架楼承板铺设 a、墙边处角钢安装 钢筋桁架楼承板与混凝土结构之间使用角钢搭接，角钢在混凝土结构与楼承板接触处设 置，结构浇注混凝土时预先在接触处埋入角钢埋件，安装角钢时先在埋件上放好线，确定角 钢安装位置，然后将角钢焊接在埋件上。 图6-5-26 钢筋桁架楼承板与混凝土结构连接节点 4）洞口、边模及平面形状变化处施工 楼板开洞处，先在需要开洞楼板处放出定位线，然后按照设计要求在洞口四周焊接边模、 增设加强筋，边模的外沿尺寸为洞口尺寸。待楼板混凝土达到设计强度后，方可切断钢筋桁 架楼承板的上下弦钢筋及钢板，切割时宜从下往上切割，防止底模边缘与浇注好的混凝土脱 离，切割后应按要求进行洞口防护。 板边模做法:施工前， 检验边模的尺寸、型号，确定边模搭接长度。安装时，将边模紧 122中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 贴在钢梁表面，边模与钢梁表面要点焊牢固，每200mm点焊一次。 当现场平面变化处（遇到柱、钢梁等处），需现场对楼承板进行切割，切割前要对切割 板的尺寸进行检查，复核后在模板上放线切割，切割采用等离子切割机进行；对于钢筋桁架 楼承板切割后应现场补焊支座钢筋。 （3）安全防护 在铺设钢筋桁架楼承板的操作平面要搭设安全网，安全网连接点和周围结构连接牢固， 在施工之前检查。连接牢固之后方可进行施工。 （4）栓钉施工 1）现场栓钉施工流程 准备工作 工艺评定焊接栓钉 现场栓钉、磁环检查 栓钉机、焊枪检查 外观检查 调 整 工 艺 参 拉力试验、弯曲 钢筋桁架楼层板清理、放线 数 机械强度检验 试验 不合格 检验 穿透焊除锌处理 合格 确定工艺参数及栓钉材 现场试焊栓钉 料 调节 不合格 焊机 弯曲试验 及焊 枪参 数 合格 栓钉焊接 补焊/ 焊后磁环清理、外观检查 加焊 栓钉 合格 不合格 抽检打弯试验 合格 工序交接 图6-5-27 现场栓钉施工流程 2）准备工作 a、栓钉焊接工艺评定 123中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 为保证栓钉焊接质量，施工前需进行焊接工艺评定。根据本工程栓钉焊接工况，拟进行 如下焊接工艺评定项目： 表6-5-18 栓钉工艺评定项目 序号 栓钉材质 规格 磁环 母材材质 母材厚度 焊接形式 组数 1 ML15钢 Φ16X95 Φ16 Q390C 35 穿透焊 1 2 ML15钢 Φ19X95 Φ19 Q390C 35 穿透焊 1 3 ML15钢 Φ19X100 Φ19 Q390C 35 非穿透焊 1 b、栓钉拉力试验及弯曲试验 c、焊工资质审查 3）栓钉焊接工艺 表6-5-19 栓钉施工工艺 序号 施工工艺 栓钉外形应均匀,无有害皱皮、毛刺、裂纹、扭歪及其他有害缺陷，并不得带有油污、锈蚀等。 1 瓷环应具有耐热、稳弧作用，使用前应保持干燥状态，如受潮应在使用前经 120～150℃烘干 2h。 2 栓钉将采用自动调节的焊接设备接上合适的电源后焊接，栓钉的焊接需采用独立的电源供电。 焊接前先放线，定出栓钉的准确位置，并对该点表面存在水、锈蚀、非可焊涂层、油污、水泥灰 3 渣等应清除干净，以露出金属光泽为准，并使施焊点局部平整。施焊人员平稳握枪，使焊枪与母 材工作面垂直，然后试焊。 4 操作时，要待焊缝凝固后才能移去焊钉枪。焊后，去掉瓷环，以便于检查。 4）施工质量检验 a、栓焊施工班前检验： 在每日开工前,若焊接设备及栓钉规格未改变,且焊接参数仍为特定值时,最先焊的两个 栓钉应做试验,试验栓钉可直接焊在结构工件上,按实际焊接位置施焊，并做外观检查和弯曲 试验。 b、现场栓钉焊接外观检验： 栓钉焊接接头冷却到环境温度后方可进行外观检查。 表6-5-20 栓钉外观检查 序号 外观检查项目 判定标准与允许偏差 检查方法 360°范围内焊缝饱满，焊肉高≥1mm， 焊肉宽 1 焊缝外形尺寸 目检、焊缝量规 ≥0.5mm 2 焊缝缺陷 无气泡、夹渣、裂纹等 目检、放大镜 3 焊缝咬边 咬边深度≤0.5mm；且最大长度不得大于1倍栓钉直径 目检、焊缝量规 4 栓钉焊后高度 高度偏差≤±2mm 钢尺 栓钉焊后倾斜角 5 倾斜角度偏差≤5° 钢尺、量角器 度 c、弯曲检验： 124中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 弯曲检验是现场主要的检验方法，外观检查合格后应在主要构件上逐批进行 1%且不少 于10颗抽样用锤击法打弯15°，锤击的目标为焊肉不足或锤击发出间隙声的栓钉，弯曲方 向与缺陷方向相反，如焊接部位无裂纹则认为通过弯曲检验，不合格栓钉一律打掉重焊或补 焊。 表6-5-21 穿透焊栓钉焊接缺陷及处理办法 序号 焊接缺陷 原因 处理方法 1 未熔合 栓钉与楼层板金属部分未熔合 加大电流增加焊接时间 2 咬边 电流大、时间长 调整焊接电流及时间 3 气孔 楼层板与梁有间隙，磁环排气不当，有杂质 减小间隙，焊前清理 4 裂纹 楼层板除锌不彻底或低温焊接 彻底除锌，栓钉材质检验 6.5.7 油漆补刷及防火涂料施工 （1）油漆补刷 1）油漆补刷概况 钢结构构件除现场焊接、高强螺栓连接部位、钢骨混凝土及钢板混凝土墙中的构件不在 制作厂涂装外，其余部位均在制作厂内完成底漆、中间漆的涂装。现场用防腐涂料要求与制 作厂一致，涂装施工完成后，涂层应达到设计要求厚度。 2）补刷范围 钢结构构件因运输过程和现场安装等原因，会造成构件涂层破损。所以，在钢构件安装 前和安装后需对构件破损涂层进行现场防腐修补，修补之后才能进行后续工序施工。 表6-5-22 现场补刷油漆范围 序号 修补部位 补涂内容 1 现场焊接焊缝（包在混凝土中的构件除外）。 底漆、中间漆 2 运输及安装过程中破损的部位。 底漆、中间漆 3 被混凝土施工或其他工序污染的构件。 底漆、中间漆 4 螺栓连接节点。 底漆、中间漆 3）油漆补刷工艺 表6-5-23 油漆补刷工艺 工序 序号 工艺要求 1 构件表面的锈斑、混凝土渣子必须彻底的打磨掉，保证构件的表面清洁干净。 2 气焊切割处氧化物必须用小锤清除干净。 基层清 理 对于构件上有水迹的地方，要等构件表面干燥后方可进行除锈，用砂纸对构件进 3 行打磨直至构件表面漏出青黑色的钢铁本色。 将钢构件有油污处表面处理干净后，用抹布粘上丙酮对构件有油污位置进行擦 4 拭，每擦洗一处都要用干净的抹布进行擦拭，直至达到把构件表面油污全部擦洗 125中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 干净为止。 当气温低于5℃或高于38℃（除特别规定外）必须采取相应措施改善环境，达到油 1 漆产品说明书中有关施工的环境条件。 当相对湿度大于85%或表面温度不高于露点3℃时，不能涂装施工。特别是面漆施 工，涂覆时和涂覆后出现水汽凝结，会导致表面失去光泽，如有积水，将导致变 2 色，在深色漆面上和低温条件下尤其明显，因此面漆施工应选择天气好的时候或 在车间或防雨棚内施工。 油漆补 调漆应按当天需求量配备，减少浪费。油漆应储存在 25℃左右库房中，干燥，遮 刷 3 阳，远离热源，火源。 调合专用修补漆，控制油漆的粘度、稠度、稀度，兑制时应采用手电钻充分搅 4 拌，使油漆色泽、粘度均匀一致。当天调配的油漆应在当天用完。 待第一遍刷完后，应保持一定的时间间隙，避免第一遍未干就刷第二遍，以防漆 5 液流坠发皱，质量下降。第二遍涂刷方向应与第一遍涂刷方向垂直，保证漆膜厚 度均匀一致。 4）检查及验收 表6-5-24 油漆的检查及验收 序号 名称 涂层检查 1 检查工具 漆膜检测工具采用触点式干漆膜测厚仪。 将测厚仪触点与漆膜面紧贴，待显示器上膜厚值稳定时直接读取。每个构件 2 检测方法 检测5处，每处的3个数值为3个相距50mm测点涂层干漆膜厚度的平均值。 3 外观检验 按涂装工艺分层补刷，漆膜完整，附着良好。 （2）防火涂料施工 1）概况 本工程耐火等级为一级，钢骨混凝土结构中的钢构件不做防火处理，各类构件耐火极限 和涂料种类如下表所示； 表6-5-25 各类构件耐火极限和涂料种类统计表 耐火极限（小时） 序号 构件类型 防火材料类型 一级 1 柱及转换桁架 3.0 厚型防火涂料 2 梁 2.0 厚型防火涂料 3 楼板及屋顶承重构件 1.5 组合楼盖自防火 4 疏散楼梯 1.5 厚型或薄型防火涂料 2）防火喷涂施工流程 126中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 搭设施工操作平台 钢结构表面除锈达到防火喷涂要求 调制防火涂料 第一遍防火涂料喷涂 第一遍防火涂料干燥后进行第二遍防火涂料喷 涂，达到设计要求厚度 返 修 修正边角、接口等薄弱部位 不合格 检验 合格 工序交接 图6-5-28 防火喷涂施工流程 3）防火涂料施工工艺 表6-5-26 防火涂料施工工艺 项目 序号 施工工艺 喷涂前要专门安排人员对钢结构表面进行油污、浮锈的清理检查，保持钢构件基面清 1 洁、干燥。对于已经在工厂进行喷漆的构件表面要严格检查表面油漆的完好情况，如 果有破损现象应进行修复。 封闭施工。喷涂施工前，首先作好建筑外围护和封闭工作，避免在喷涂施工过程中涂 2 料飞出建筑外产生污染。建筑内侧已施工完成的作业面、混凝土墙面、混凝土外包柱 基本要求 面等要注意维护。 配料时应严格按配合比加料或加稀释剂，并使稠度适宜。边配边用，当日配制当日用 3 完。 施工过程中现场操作人员随身携带测厚针随时检测喷涂的厚度，避免一次喷涂厚度超 4 出后造成流坠影响外观，保证涂层表面平整，无流淌、无裂痕等现象。 采用压送式喷涂机具或挤压泵，配能自动调压的0.62～0.9m³/min的空气压缩机，喷 枪口直径为6～10mm，空气压力为0.4～0.6Mpa。一般来说，要使表面更平整，喷嘴 1 宜小一些，喷压大一些。单喷嘴过小，粒状涂料出不去，空气压力过大，涂料反弹损 耗多。 喷枪垂直于构件，距离6～10㎝。喷嘴与基面基本保持垂直，喷枪移动方向与基材表 2 面平行，不能是弧形移动。 非膨胀型 构件缝隙处理，钢构连接处的缝隙（4-12mm）需要采用防火涂料或其他防火材料（如 防火涂料 3 硅酸铝棉、防火堵料等）增补平后才能进行喷涂防火涂料，避免留下缺陷，成为火灾 的薄弱环节，降低钢结构的整体耐火极限。 防火涂料施工是按编成活的，通常喷涂2～3遍，每遍喷涂一定厚度，间隔4～24小 时进行下次喷涂，必须在前一遍基本干燥后再喷后一遍，喷涂遍数与喷涂厚度要结合 4 设计要求和产品使用说明进行施工。确保涂层表面均匀平整，对喷涂的涂层要适当维 护。涂层有时出现明显的乳突，应该用抹灰刀等工具剔除乳突状。 膨胀型防 1 采用重力式喷枪进行喷涂，压力约为0.4MPa。喷涂的方法和工艺与上述相同。 127中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2 局部修补和小面积施工，用手工抹涂。 火涂料 3 底层一般喷2～3遍，每遍涂层厚度不超过2.5mm。 4）工程验收 验收时，首先要检查运进现场并用于工程上的钢结构防火涂料的品种与颜色是否与防火 设计选用及规定的相符。用目视法检查涂层的颜色、漏涂和裂缝等；用 0.75～1kg的榔头轻 击涂层，检查是否粘接牢固，是否有空鼓、脱落等情况,用1m直尺检测图层平整度。 5）防火涂料现场厚度检测 a、检测方法 采用测针（厚度测量仪）进行防火涂料现场厚度检测，检测时，将测针垂直插入防火涂 层直至钢基材表面上，记录标尺读书。如果厚度测量仪不易插入被插材料中，也可以使用其 他适宜的方法测试。 图6-5-29 测针测厚示意图 b、测点选定 钢结构梁和柱等防火涂料厚度测定，在构件长度内每隔3m取一截面，桁架结构上弦和 下弦每隔3m取一个截面，其他腹杆每根取一个截面检测。根据以往工程经验，H形钢梁下翼 缘上表面涂料厚度会出现薄弱环节。因此，施工过程中此部位厚度进行着重控制，并施工过 程中加强抽检。 c、测量结果 对于钢梁和柱，所选择的位置中，分别测出6个和8个点。分别计算出他们的平均值， 精确到0.5mm。 （3）防火涂料操作平台 本工程防火涂料施工，采用门式脚手架作为施工操作平台。拆装简单、承载性能好、使 用安全可靠等特点。此种操作平台移动灵活，便于在同楼层移动和楼层间转移。也适用于小 面积防火涂料施工。施工作业人员施工过程中必须挂好安全带。 6.5.8 大跨度悬挑钢桁架高空斜拉散拼安装方案 1、悬挑钢桁架概况 1栋A、B座塔楼外挑转换桁架：A座转换桁架共计5榀，从F31层结构开始安装桁架钢 柱，F32-F33层为转换桁架区，转换桁架区域分为核心筒、外框和桁架外挑三部分，其中 128中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 T1-1轴整体为南北贯通桁架；T1-2至T1-4轴桁架与核心筒交接区域钢板墙进行贯通组成； T1-5轴与核心筒交接处为组合钢板墙与桁架贯通连接；桁架外挑区域挑出外框结构13.8米； B座转换桁架共计4榀，从F20层结构开始安装桁架钢柱，完成 F21-F22层为转换桁架 区，转换桁架区域分为核心筒、外框和桁架外挑三部分，其中 T2-1轴桁架整体为南北贯通； T2-2至T2-4轴桁架与核心筒交接区域钢板墙进行贯通组成；T2-8轴桁架与核心贯穿同时与 T2-L轴桁架进行连接；桁架外挑区域挑出外框结构 11.5米。本工程转换桁架、钢板墙、钢 柱及钢梁钢材材质主要采用 Q355B、Q390B，桁架区域上下弦以及斜腹杆采用加工厂组拼箱 焊接箱结构；桁架平面钢梁截面为 H 钢组成。桁架主要截面为：口 1200*900*60*60、口 1100*600*60*60等，钢柱主要截面有口1050*1050* 50、口1000*1000*50；钢梁截面主要为 BH1100*600*60*60、BH1100*400*40*40，板厚最厚为60mm，钢板墙钢板厚度为20mm。 图6-5-30 A、B栋转换桁架分布图 图6-5-31 A、B栋转换桁架分布图 图6-5-32 A、B栋转换桁架分布图 2、方案比选 大悬挑钢桁架安装的关键在于悬挑桁架构件起吊就位到焊接完成的过程中，如何采取措 施对悬挑桁架进行临时固定。对比“斜撑法”、“斜拉法” 、“滑移法”三种安装方法， 拟采用“斜拉法”进行施工。 129中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 表6-5-27 大跨度悬挑钢桁架安装方案比选 序号 斜撑法 斜拉法 滑移法 示意 图 桁架整体拼装、焊接进度可 主桁架正常先行，悬挑桁架后 主桁架正常先行，悬挑桁架后 控，但由于采用非常规安装方 施工 施工，悬挑桁架不占用关键线 施工，悬挑桁架不占用关键线 案，胎架及轨道设置方案论证 进度 路，施工进度可控 路，施工进度可控 确定及现场施工，均存在不确 定因素，滑移过程耗时较多。 施工 采用TCR6055塔吊吊装，投入 采用TCR6055塔吊安装，投入 采用TCR6055塔吊安装，投入 设备 钢结构胎架及轨道梁初步估算 斜 撑 方 通 300X300X10 拉 杆 方 通 300X300X10 及措 约50t，拼装楼板需要进行验 （Q235B）约14t （Q235B）共约10t 施 算及加固。 1、高空组装，风险较小 1、高空组装，风险较小 2、存在单个构件对接安全风 2、存在单个构件对接安全风 1、桁架楼面整体拼装、较为 险，需采取有效的安全防范措 险，需采取有效的安全防范措 安全； 施 安全 施。 2、大吨位桁架整体滑移过程 3、需验算斜撑轴向应力，同 保证 3、需验算拉杆轴向应力 中，对同步性要求极高，特别 时需对斜撑稳定性进行验算。 4、拉杆在桁架下弦杆安装完 是对悬挑桁架重心的控制及平 4、桁架成型后斜撑拆除容易 成后即提前拆除，桁架荷载逐 衡要求极高，风险相对较大 出现应力集中释放，结构容易 步增加，桁架成型平稳 产生附加应力。 通过上述方案综合对比，三种方案各有优缺点，对于本工程都具有一定可操作性，但主 要出于降低施工安全风险、提高施工质量、更利于施工进度、减少资源浪费等多方面综合考 虑，本工程结构高位大悬挑钢结构转换桁架施工采用方案二，即斜拉法。 3、施工工艺流程及要点 （1）施工流程 根据悬挑桁架高空散拼构件重量安装经济合理的塔吊→施工非悬挑部分结构直至悬挑桁 架层以上4~6层→安装悬挑桁架下弦杆并采用斜拉杆固定下弦→安装剩余桁架下弦杆→桁架 下弦杆端部焊接→安装斜腹杆及上弦杆→焊接斜腹杆及上弦杆，形成整体桁架结构→拆除斜 拉杆→继续向上安装悬挑桁架以上结构直至结构封顶 安装流程示意图如下： 130中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 第1步：施工非悬挑部分结构直至悬挑桁架层以上 第2步:安装悬挑桁架下弦杆并采用斜拉杆固定 4~6层 下弦 第3步：安装剩余下弦杆 第4步：下弦杆端部焊接 第6步：焊接斜腹杆及上弦杆，形成整体桁架 第5步：安装斜腹杆及上弦杆 结构 131中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 第7步：拆除斜拉杆 （2）施工要点 1）非悬挑部分结构施工 非悬挑部分结构先行施工（若为钢结构应焊接完成，若为混凝土结构应达到必要的强 度），作为悬挑桁架临时斜拉杆上端固定点。应根据悬挑桁架形成整体稳定体系前的最不利 工况，验算斜拉杆拉力对先行施工的非悬挑结构的影响，确保该部分结构具有足够的刚度和 强度承载悬挑桁架的斜拉荷载。 2）采用斜拉杆安装桁架下弦杆 a.斜拉杆设计及连接节点 斜拉杆用于临时固定悬挑桁架下弦杆，且需待桁架全部安装焊接完毕并形成整体稳定体 系后再进行斜拉杆拆除。因此采用斜拉杆安装完下弦杆后，斜拉杆不应影响斜腹杆和上弦杆 的安装。因此采用双斜拉杆对称分布于桁架弦杆两侧，考虑单侧不小于 150mm净间距，实际 两侧总净间距在300~450mm左右，便于斜腹杆及上弦杆顺利安装。为加快斜拉杆连接效率， 采用连接吊耳及销轴的连接方法。 图6-5-33 斜拉杆安装桁架下弦杆立面图 图6-5-34 斜拉杆节点大样示意 132中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-5-35 斜拉杆上端拉结示意及剖面 图6-5-36 斜拉杆下端拉结示意及剖面 b.斜拉杆在地面直接安装在桁架下弦杆上，采用销轴将斜拉杆下端拉结点连接固定，安 装角钢临时支撑斜拉杆并调整至设计角度后固定，斜拉杆与桁架下弦杆同步起吊。 图6-5-37 斜拉杆与桁架下弦杆同步起吊示意图 c.桁架下弦杆吊装到位后，采用手拉葫芦辅助将斜拉杆上端安装到斜拉杆上端拉结点， 133中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 并用销轴连接固定。 （3）桁架安装精度调节 1）悬挑桁架加工完毕后在工厂进行实体预拼装，斜拉杆同步安装就位并穿上销轴，检 查偏差情况，及时调整纠正。通过实体预拼装后，有效保障了构件相互间匹配度，可避免悬 挑桁架出现较大偏差无法安装就位的情况。 2）安装过程中，悬挑桁架远端与斜拉杆在地面采用销轴连接成一体后整体吊装，通过 塔吊与梁端定位卡板限制悬挑桁架的整体安装标高，随后通过塔吊调整使斜拉杆另一端与主 体结构采用销轴连接，形成拉结固定。 3）悬挑桁架采用塔吊就位并将斜拉杆固定后，及时进行测量校正，通过塔吊钢丝绳与 手拉葫芦配合的方式进行悬挑端标高细微调节；在悬挑桁架端部连接位置，采用千斤顶和手 拉葫芦控制水平位移细微调节。 钢丝绳端部配 置手拉葫芦 千斤顶和手拉 葫芦控制构件 水平定位 图6-5-38 桁架安装精度调节示意图 4）构件安装达到测量精度要求后，立即插入悬挑桁架端部焊接固定，巩固悬挑桁架位 置。 5）随后继续向上安装斜腹杆和上弦杆。 （4）悬挑桁架安装测量控制 1）桁架控制点分布 根据总控坐标与轴线关系制作桁架平面定位图，为后期测量施工作准备，根据桁架端部起拱值的要 求提前与深化图进行对比，同时预留安装施工起拱值，保证卸载后满足结构要求。 134中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-5-39 桁架起拱值控制示意图 2）桁架校正保证措施 ① 校正用的仪器使用前应经过严格检校，操作时还应注意使照准部水准管气泡严格居 中。 ② 桁架在两个方向的垂直度都校正好后，应再复查平面位置，看桁架下部的中线是否 仍对准基础的轴线。 ③ 当安置一次仪器校正几根柱子时，仪器偏离轴线的角度不超过15°。 ④ 季气温超过25℃或有阳光直射时测量仪器要架设防晒伞，避免仪器受热造成读数不 准。 ⑤ 制作和安装用的钢尺、量具，应和土建施工单位使用的钢尺、量具用同一精度级别 进行检定。 ⑥ 测量中还需要充分注意日照、温差和焊接收缩对垂直度的影响，认真执行温差补偿 及预留偏差值等技术措施，确保钢结构安装精度自始至终处于受控状态。 3）桁架位移变形监测 当桁架拼装焊接完成，整个结构形成整体后，定期对外挑桁架进行位移监测，监测时合 理选择测点，选择外挑端部变形量较大的位置。 ① 监测点设置 监测方式采用全站仪进行三维位移监测，监测点设置在外挑端部转换柱上，自楼层标高 向上0.8m位置，监测点面向观测视角好的位置，用样冲做一个清晰标记，在点上粘贴测量 反光片，并且进行编号。安排专业的测量技术人员使用高精度的全站仪进行三维坐标的测量， 测量时按照编号的顺序逐一进行测量并且将测量数据进行记录。该监测点在防火涂料施工时 预留，待监测周期完成后，补涂防火涂料。 135中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 监测点 图6-5-40 测量监测点布置示意图 ② 监测周期 根据外挑结构形式，监测频次原则按荷载变化即进行一次监测，每次监测数据及时报告 监理、设计和业主等各方。具体监测阶段节点如下表: 表6-5-28 监测周期表 序号 阶段 监测记录频次 1 桁架层安装焊接完成 监测1次 2 桁架层临时连接杆拆除后 监测1次 3 桁架以上钢结构安装 每安装完成一节柱监测1次 4 桁架层及以上楼板浇筑 每浇筑完成两层监测1次 5 桁架层及以上结构施工完成 每1个月监测1次，连续监测3次 6.6 内支撑拆除施工方案 6.6.1 内支撑概况 本工程基坑面积约29768.2㎡，基坑开挖深度约22m。基坑支护形式采用内支撑体系。 靠近地铁侧，地铁外轮廓线100m范围内围护结构采用1.0m地下连续墙，其余区域围护结构 采用桩径1.2m咬合桩，采用三道钢筋混凝土支撑，局部四道钢筋混凝土支撑，局部混凝土 支撑上加混凝土封板。 1、内支撑概况表 中心绝 构件 混凝土 支撑 对 构件截面（mm） 钢筋规格 名称 强度 标高 冠梁 1000*1000、12000*1000 C25、C32、A12 第一道 3.50m C35 支撑 1000*1000、800*1000 C25、C32、A12、A8 136中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 封板 厚200mm C12、C14 腰梁 1300*1200、1300*1400 C25、C32、A12 第二道 -2.70m 支撑 1200*1400、1200*1200、1000*1000 C25、C32、A12、A14 C35 封板 厚200mm C12 腰梁 1300*1200、1300*1400 C25、C32、A12 第三道 -8.40m 支撑 1200*1400、1200*1200、1000*1000 C25、C32、A12、A14 C35 封板 厚200mm C12 腰梁 1300*1200 C25、C32、A12 C20、C25、C32、 第四道 -12.90m 支撑 1200*1200、1000*1000、800*1000 C35 A10、A12 封板 厚200mm C12 本工程内支撑立柱采取∅800钢管柱，壁厚16mm，内灌混凝土C35混凝土，共计约112 根，所有钢管柱均施工至首道支撑梁底。 2、支撑与地下室结构相互位置关系 地下室共4层，支撑与结构相互位置及标高如下： 项目 第一道 第二道 第三道 第四道 支撑底绝对标高 3.0m -3.4m、-3.3m、-3.2m -9.1m、-9.0m、-8.9m -13.5m、-13.4m 下层板顶绝对标高 -1.53m -7.03m -10.85m -14.65m 撑底至板顶距离 4.53m 3.63m~3.83m 1.75m~1.95m 1.15m~1.25m 3、内支撑分区及数量 本工程内支撑总量约为21500m³，各道内支撑工程量详见下表： 序号 项目 支撑梁工程量 混凝土封板工程量 1 首道内支撑 3430m³ 2128m³ 2 第二道内支撑 5010m³ 1437m³ 3 第三道内支撑 4690m³ 1347m³ 4 第四道内支撑 2635m³ 880m³ 根据支撑形式及位置，将基坑内支撑分为东北角撑区、西北角撑区、西南角撑区、东南 角撑区及对撑区五区，内支撑分区示意图如下： 137中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-6-2 基坑内支撑分区图 3、混凝土栈桥概况 本工程混凝土栈桥自基坑南侧支撑梁顶，连接至第三道混凝土对撑，栈桥水平长度约为 91m。混凝土栈桥立柱采取∅609钢管柱，壁厚16mm，内灌混凝土C35混凝土，共计约24根。 钢立柱按照间距8000mm布置，钢管柱顶至基坑底高度范围为9.2m~20.5m。栈桥钢立柱通过 设置两道混凝土连梁进行连接，局部为三道、四道混凝土连梁。 混凝土栈桥平面示意图 混凝土栈桥剖面示意图 138中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-6-3 混凝土栈桥示意图 6.6.2 内支撑拆除方法 1、本工程基坑西侧紧邻地铁 2号线后海站，与深圳保利剧院仅一条后海滨路相隔，项 目周围环境复杂，人流量较大。因此，排除危险性较大的爆破施工方法。 2、本工程首道内支撑为全封板结构，其余 3道内支撑为局部封板，塔吊进行支撑拆除 吊装较为困难；且第一道、第二道内支撑与下层板高差约为3.6m~4.5m，高差较大，无法利 用小型叉车进行支撑梁的转运。因此，排除机械切割施工方法。 综上所述，本工程拟选取“机械切割+机械拆除”的施工方法，即支撑梁与支护结构、 立柱桩等交界区域利用绳锯进行切割拆除，封板采用小型挖掘机拆除。切割支撑梁混凝土块 通过塔吊或汽车吊运出基坑，挖掘机拆除垃圾利用废料斗通过塔吊运出基坑。 6.6.3 内支撑拆除部署 本工程支撑拆除总体思路为“整体顺拆”，即施工一层结构、拆一道支撑，“整体顺 拆”模式是水平内支撑的拆除与地下室的施工交叉进行，先施工下部主体结构梁柱及楼板， 养护达到设计要求强度，回填肥槽待主体结构与基坑形成可靠的换撑后拆除其上部相邻支撑， 接着施工上层主体结构梁柱及楼板，依次类推进行支撑拆除。 地下结构各层水平结构梁板的施工后浇带等位置，设计有水平支撑传力体系，其传力带 需严格按设计要求施工。 1、本工程基坑支护形式为地铁保护区的地下连续墙与东侧的咬合桩组成。地连墙区域 为两墙合一形式，地下室水平结构直接施工至地下连续墙，可直接形成换撑结构，进行内支 撑拆除；咬合桩区域，基坑地下室外墙与支护桩间对称回填中粗砂或石粉等无粘性土材料 （要求必须达到设计指标），而且待拆除支撑下方已施工的地下室结构混凝土强度要至少达 到设计强度的80%，方可进行内支撑拆除。 2、因本工程内支撑拆除量较大，根据施工部署及节点工期要求，现场拟将内支撑进行 分区拆除。根据支撑形式及位置，将基坑内支撑分为东北角撑区、西北角撑区、西南角撑区、 东南角撑区及对撑区五区，内支撑分区示意图如下： 139中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-6-4 基坑内支撑分区图 图中四个角撑区域内支撑，待相对应的地下室水平结构施工完成，形成换撑结构后，进 行对应区域角撑拆除。因对撑区域为整体结构，现场在对撑区域覆盖地下室水平结构整体形 成换撑后，进行对撑拆除。 3、A楼核心筒全部被对撑覆盖，B楼局部核心筒及外框被东北角撑区覆盖。为保证主楼 工期，关键工序的连续性至关重要，我司采用主楼换撑与裙楼非关键线路进行组织流水，裙 楼区域工序可以间歇，保证主楼工序不间歇。 本工程支撑拆除流水为：东北角撑区与西北角撑区交替流水拆除施工；对撑与西南角撑 区、东南角撑区交替流水拆除施工。 图6-6-5 支撑拆除流水示意图 5、混凝土栈桥拆除 （1）根据地下室结构流水段划分，混凝土栈桥为施工流水段 C2区。因栈桥车道板与第 140中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 3道对撑平齐，因此栈桥与第三道支撑同步开始拆除，拆除垃圾与支撑垃圾同步外运。 （2）栈桥拆除按照自下而上的倒退方向，采用机械分段拆除。栈桥的拆除分段根据地 下室结构进行划分,共计划分为 3段（即 B3层结构范围内、B2层结构范围、B1层结构范 围）。 （3）栈桥混凝土连梁及钢立柱随相应区域栈桥车道板同步拆除。 6、钢立柱气焊切割拆除 本工程内支撑钢管柱共计约 112根，混凝土栈桥钢管柱共计约 24根，钢管柱拆除工程 量较大。为保证地下室结构按节点工期完成，在地下室结构梁板达设计强度、支撑架拆除完 成后进行拆除，先将钢管立柱的钢外壁分段气焊切割后，再用人工风镐分段逐步破碎，最后 小型运输车通过坡道运出场外。 6.7 爬架施工方案 6.7.1 爬架施工概况 1、塔楼工程概况 本工程 1 栋 A 座、B 座从 6 层至桁架层为标准层，结构外立面无明显变化，层高为 4.5m，我司拟定采用附着式升降脚手架平台，A座、B座从第6层开始组装，爬升至桁架层 后拆除；其中A座桁架层以上核心筒高度较高，结构外立面无明显变化，故 A座核心筒32 至33层采用落地式脚手架，从34层开始组装附着式升降脚手架平台，爬升至顶层后拆除； B座桁架层以上采用悬挑钢管脚手架。 序号 项目 1栋A座 1栋B座 1 爬架范围 标准层、核心筒先行区域； 标准层 2 建筑标高 204.35m 140.85m 3 楼体±0.00以上总层数 42层 28层 4 爬架层起止层数 6-31层；34-42层 6-21层 5 标准层单层高度 4.5m 4.5m 6 架体高度 架体高度19.5米 6.7.2 施工机位布置 本项目根据工程具体情况，拟采用防火型全防护智能升降平台作为该楼标准层的外防护 架，爬架提升满足结构主体施工防护。 1、机位布置：严格按照《建筑施工工具式脚手架安全技术规范》： （1）架体高度不得大于5倍楼层高； （2）架体宽度不得大于1.2m； （3）直线布置的架体支承跨度不得大于7m，折线或曲线布置的架体，相邻两主框架支 撑点外的架体外侧距离不得大于5.4m； （4）架体的水平悬挑长度不得大于2m，且不得大于跨度的1/2； （5）架体全高与支承跨度的乘积不得大于110㎡。 141中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 本项目1栋A座设置爬架共42个机位,分为2片，1-21为第一片,22-42为第二片从第5 层顶（标高28.75m）开始组装。爬架顶部提升防护至32层（标高145.7m）。 本项目1栋B座设置爬架共42个机位,分为2片，1-22为第一片,23-42为第二片，从第 5层顶（标高28.75m）开始组装。爬架顶部提升防护至20层（标高91.6m）。 2、本工程拟采用的施工升降平台主要指标如下表所示： 序号 指标内容 参数 1 架体宽度 0.6m 2 架体高度 19.5m 3 组装时爬架底部所在楼层 均为第6层 4 架体走道板布置 7道 5 架体步高 4.5-2.1m 6 架体翻板布置 3道翻板，分别位于1、2、3步 7 架体内挑板布置 4道内挑，分别位于1、2、3、7步 8 机位最大支承跨度 4.9m 9 架体端口悬挑长度 ≤2.0m 10 每个机位架体自重 2.5-3.0t 11 操作层距墙 200mm 3层同时施工允许荷载2kN/㎡ 12 允许施工荷载 2层同时施工允许荷载3kN/㎡ 13 爬架升降时间 1.5-2小时/栋*层 14 提升机功率 500w 15 提升速度 120mm/min 16 提升机额定吨位 7.5t 17 预埋水平偏差 30mm 18 爬架平台防火标准 防火绝燃 19 施工载荷传递楼层 2层 20 附墙支座数量 3个 21 提升机是否需要周转 不需要 22 最大周转件重量 25kg 142中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 23 每次升降层数 1层 24 防坠距离 20-60mm 25 每个机位防坠器个数 3个 3、A、B座塔楼外架布置示意图： 项目 爬架平台施工示意图 A座 图6-7-1 A座标准层爬架平台施工平面示意图 143中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-7-2 A座爬架平台施工立面示意图 4、B座塔楼外架布置示意图： 项目 爬架平台施工示意图 B座 图6-7-3 B座爬架标准层平台施工平面示意图 144中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 ` 图6-7-4 B座爬架平台施工示意图 6.7.3 爬架平台安装、提升、拆除的技术措施 序号 项目 内容 安装平台之 首次安装爬架需要对底部双排架进行拉结，水平间距4.5m，竖直间距3m，搭设爬 1 前的安全措 架之前需要在地面拉设警戒线，警戒线距离建筑外边线 15-20m，并派专人进行值 施 守，其它无关人员不得入内。 1、确保杆件间的连接可靠。扣件必须拧紧，垫木必须夹持稳固、避免脱出。 2、装设连墙件时，应保持立杆的垂直度要求，避免拉固时产生变形。 连墙构造设 3、当连墙件轴向荷载的计算值大于6KN时，应增设扣件以加强其抗滑动能力。特 2 置的注意事 别是在遇有强风袭来之前，应检查和加固连墙措施，以保架子安全。 项： 4、连墙构造中的连墙杆或拉筋应垂直于墙面设置，并呈水平位置或稍向脚手架的 一端倾斜，但不容许向上翘起。 搭设平台架并做水平调整→铺设龙骨板→安装下节导轨、竖龙骨、辅助竖龙骨→ 加辅助支撑杆及斜拉杆→水平钢性拉结→安装第二道龙骨板→安装第一道安全立 网→安装第一道附墙件并卸荷→安装中节导轨、竖龙骨、辅助竖龙骨→连续组拼 3 安装步骤 架体直到安装完2层各组架为止→连续组拼架体直到安装完3层各组架为止→连 续组拼架体直到安装完4层各组架为止→铺设电源线→安装提升设备（进入运行 阶段）。 爬架平台提升工艺流程图 序号 项目 内容 145中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 故障停机、排除 预紧提升设备 打开密 开始 继续 等准备工作 封板 提升 提升 拆除底部导座 1 提升流程 快到位前安装 打开密 提升 盖好密 重新固定紧 顶部导座 封板 到位 封板 固扣件 卸荷及松 倒链将吊点上移一层并重 下一次 脱吊点 新与建筑结构连接 提升 1、脚手架操作人员各就各位，由架子班长发布指令提升（或下降）脚手架。 2、脚手架提升起50mm后，停止提升，对脚手架进行检查，确认安全无误后， 由架子班长发布指令继续提升（或下降）脚手架。 3、在脚手架提升（或下降）过程中，脚手架监控操作人员，要巡视脚手架的提 升（或下降）情况，发现异常情况，应及时吹口哨报警。 4、总控按钮操作员听到口哨声立即切断电源，停止提升（或下降）脚手架，并 通知架子班长，等查明原因后，由架子班长重新发布提升（或下降）脚手架的 指令。 2 提升步骤 5、脚手架提升高度为一个楼层高，提升到位后，班长发布停止提升指令。（脚 手架下降时下降高度为一个楼层高）。 6、脚手架提升（或下降）到位后，首先将翻板放下，并且固定好。 7、安装支顶器，支顶器必须拧紧顶实。 8、将电动葫芦松链，把提升挂座拆下，安装到上层（下一层）相应位置并把提 升钢丝绳挂好。注意在电动葫芦松链时，防止发生误操作（即应按下降按 钮）。 9、爬架组装完毕验收合格要试提升，一切正常方可正式提升。 架体提升前，必须先做好主体结构的临边防护措施及编制可实施性方案，否则 3 注意事项 架子不予提升。 附着式升降爬架平台拆除 序号 项目 内容 1、爬架最上一个附墙件以上架体与结构进行逐层拉接加固，拉接点水平间距不 大于6米；对于不能采用拉接加固的部位采取钢丝绳拉接。 拆除前的准备 1 2、清理架体上的垃圾杂物，以保证人员在拆除过程中的操作安全。 工作 3、检查附墙件主要承力螺栓承力状况。 4、将附墙架用钢丝绳捆扎在导轨上。 1、整个施工过程中地面应设置安全警戒线，警戒范围为当日上午或下午计划待 拆区域正下方以外5~10米范围及塔吊吊运区域，设专人看守，防止非工作人员 进入拆卸区范围，确保安全。 2、将断口处第一片架的最上步连接处的防护网拆除，再由下而上依次拆除连接 钢板。当最后一块龙骨板拆除前，用施工塔吊将要分离的架体整片吊装拉紧再 拆除拉结连接件，拆除附墙件螺栓，将分离架体转到地面。 2 拆除步骤 3、依次顺延拆除上步相邻的架体。 4、当最上步拆除完毕，再拆除第二步断面口的第一片架体，施工方法同“2"。 5、依次顺延拆除二步相邻的架体。 6、二步拆除后，再拆除底步断面口的第一片架体，施工方法同“2"。 7、依次顺延拆除底步相邻的架体。 8、每次拆解时，工作人员应在不分离架体上操作并扎牢安全带。 6.8 模板施工方案 6.8.1 模板的材料及施工工艺 本工程A/B座塔楼的集水井坑、电梯井坑、导墙等位置模板均采用预制型木模板；地下 146中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 室的普通墙、柱、梁、楼板模板及支撑体系采用木模散拼，φ48.3×3.6钢管、50×100mm 木枋、M 16止水螺杆或对拉螺杆，地上部分、地下室部分、裙楼混凝土结构和塔楼地上部分 采用木模散拼。 6.8.2 地下室模板工程 1、底板模板 序号 类别 内容 井坑模板工 （1）集水坑、电梯井坑模板：采用预制定型木模板，内部用钢管支撑，为防止木 程 模板在浇筑混凝土时上浮，用铁件固定于底板钢筋上，模板底部预留振捣孔。 1 （2）外墙导墙：与底板一同浇筑，高出底板约300mm。施工缝处埋设止水钢板。 导墙模板工 导墙两侧用15mm厚木模、50×100木方拼制，φ48.3mm×3.6mm钢管或C25钢筋支 程 撑做背楞及支撑。 2、地下室墙体模板 序号 类别 内容 1、普通内墙体模板设计 （1）模板：18mm厚普通多层板 （2）次背楞：50mm×100mm木方间距≤200mm （3）主背楞：使用双槽钢背楞，底部1道≤200mm，其上≤500mm （4）穿墙螺栓：M16螺栓，水平间距@610，竖向间距同主龙骨，人防墙及水池采用 M16止水螺杆。间距同上。 （5）支撑：钢管架间距1.5m 地下室内 1 墙模板 图6-8-4典型墙模板支撑 2、外墙体模板设计 （1）模板：18mm厚双面覆膜多层板 地下室外 （2）次背楞：50mm×100mm木方间距≤200mm 2 墙模板 （3）主背楞：双钢管，底部5道@200mm，其上@458mm （4）穿墙螺栓：M16止水螺杆，水平间距@500，竖向间距同主龙骨 （5）支撑：钢管架间距1.5m 147中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-8-5 外墙模板支撑(支护桩) 3 施工流程 弹墙模位置线→墙模就位→穿墙螺杆固定→固定斜撑→检查验收 1）墙筋绑扎、安装模板前在两侧搭设脚手架，横距0.8m，纵距1.5m，步距1.8m， 脚手架上满铺木跳板。部分剪力墙两侧如果为井道，则需搭设型钢悬挑架以满足施 工需要。 2）安装一侧墙模和穿墙螺栓，模板就位前清扫模内杂物。 3）两侧墙模板就位后，使穿墙螺栓穿过模板并在螺栓杆端套上蝶形螺母，然后调整 两块模板的位置和垂直，同时调整斜撑角度，紧固全部穿墙螺栓的螺母，在模板底 面粘海绵条，以防止漏浆。 4）穿墙螺杆孔均在18mm厚的模板上，孔直径20mm,孔的布置如下图。考虑到面板的 周转使用，孔的位置应严格统一定位。外墙、人防墙及水池侧壁使用T18外墙专用 三节头防水螺栓对拉，该螺栓安装方便，防水效果好，详见下图。 4 施工工艺 图6-8-6 三节头防水对拉螺杆节点示意图 5）外墙竖向施工缝边缘处支设快易收口网，面板为多层板；横向次背楞为50×200 木方（由2根木方钉成），间距为300mm；竖向主背楞为钢管，竖向止水钢板两侧各 3根；在主背楞外侧另设横向钢管，间距为610mm,并将其与墙侧双钢管主背楞用2个 扣件连接；除此之外，应在侧面设置钢管斜撑，上下共3道，水平共3榀，斜撑端部 为U托，根部为木方，并将木方顶在外墙竖向钢筋上。 148中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 钢管斜撑 @500 墙竖筋 （其余的未画） 水平钢板止水带 U托 木方 外墙导墙 图6-8-7 外墙竖向施工缝边缘模板加固节点剖面图 2根横向木方@305 竖向钢管 木方 横向钢管@610 钢板止水带 快易收口网 双扣件连接 图6-8-8 外墙竖向施工缝边缘模板加固节点平面图 6）墙体砼强度达到1.2Mpa后，方可拆模，先松动并拆除穿墙螺栓，然后使模板完 全脱离混凝土墙面，当局部有吸附或粘接时，可在模板下口用撬棍轻轻撬动模板， 将模板拆下。 6.8.3 柱模板工程设计 序号 项目 内容 1 施工流程 弹柱模位置线→安装柱模→调整垂直度→安装斜撑→检查验收 1、在弹线完毕后模板就位前搭设柱模操作架，以保证模板稳定就位，同时作为施 工人员的操作平台。 2、柱模安装就位前必须保证柱模定位筋焊好，预埋管线、线盒布置好。 3、为了防止模板底部漏浆，安装柱模前在柱子，模板控制线外圈做20mm高水泥砂 2 施工工艺 浆挡台。 4、为了防止早拆模、混凝土强度不足而造成构件变形、缺棱掉角、开裂等，当同 条件养护混凝土试块强度大于1.2Mpa时才能开始拆模。 5、遇钢骨柱无法穿对拉螺杆位置需在钢骨上焊接连接器，螺杆固定于连接器上。 模板采用18mm厚覆膜多层板模板，次背楞采用50mm×100mm木方间距≤200mm，主 3 方柱模板 背楞采用双φ48.3.3.3×3.6mm钢管、M16对拉螺栓，第一道双钢管距地200mm，其 余向上≤600mm。 149中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 面板采用木质圆柱弧形模板拼装；配 4 圆柱模板 套30*2.3mm钢带@600mm固定。 1、普通钢骨柱模板采用18mm厚覆膜多层板模板，次背楞采用50mm×100mm木方间 距≤200mm，主背楞采用 5号双槽钢作水平龙骨间距 450mm布置、M16对拉螺栓 @450mm布置。 2、对于长度超过1800mm含钢骨的柱，模板需提前深化对拉螺杆孔，加工厂完成开 孔工作，其余模板做法均与普通钢骨柱相同： 钢骨柱模 5 板 6.8.4 梁、楼板模板工程设计 1、模板规格 序号 项目 内容 1 部位 顶板 梁底 梁侧 2 模板 15厚普通多层板模板 碗扣式钢管支撑架 3 支撑架 纵距≤0.9m 纵横距≤1.2m×0.9m 梁高大于600mm时，设置对 横距≤0.6m 步距1.2m 拉螺杆 步距1.2m 纵向：@≤600mm 4 主龙骨 ≤1.2m ≤0.9m 竖向：@≤500 5 次龙骨 @≤200mm @≤200mm 6 水平安全网 梁底设置一道 150中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 15mm厚面板 50*50木方次龙骨 7 示意图 梁侧双钢管主龙骨 M14穿梁螺栓 倒角条 梁底双钢管主龙骨 U托 梁底支撑 图6-8-17 典型楼板模板支撑 图6-8-18 典型梁模板支撑 2、梁、板模板施工部署 序号 项目 内容 支撑架搭设→梁主次龙骨安装→梁底模板铺设→梁钢筋绑扎→梁侧模安装→梁对 1 施工流程 拉螺杆安装→板底模铺设→板钢筋绑扎→检查验收 1、搭设满堂架，同时设置剪刀撑。 2、立杆应垂直，上下立杆应在同一竖向中心线上，从一侧开始依次逐排安装，同 时安装主龙骨。 3、调节立杆顶部U托高度，将主龙骨找平；铺次龙骨及多层板，可从一侧开始， 每标高点处底板模板应分段铺设。 2 施工工艺 4、梁底、板底立杆顶部自由端不得大于600mm。 5、碗扣架设置要求：碗扣满堂架的设置应满足可靠承受模板荷载，并应特别注意 确保以下三点： （1）承力点应设在支柱或靠近支柱处，避免水平杆跨中受力； （2）充分考虑施工中可能出现的最大荷载作用，并确保其仍有2倍的安全系数； （3）支柱的基底绝对可靠，不得发生滑移。 1、梁板模板起拱高度：跨中为跨度的1/1000～3/1000，悬挑端为跨度的4/1000～ 6/1000。主次梁交接时，先主梁起拱，后次梁起拱。 质量控制要 3 2、防止漏浆措施：楼板模板纵向拼缝处应尽量设置通长几字梁；梁板模板阴角、 点 梁柱模板阴角、楼板模板与墙柱接触处，需设几字梁或木方封口，并贴海绵条。 3、模板加工及施工允许偏差，按表3-10-1验收标准执行。 6.8.5 楼梯模板工程设计 1、楼梯模板设计 序号 项目 内容 施工 搭设支架及拉杆→调节支架坡度→支设底模→绑扎钢筋→支设楼梯侧摸→支设踏步模板 1 流程 →检查验收 1、模板面层采用 15mm 厚多层板，次龙骨木方采用 50mm×100mm，踏步侧模背面钉 施工 50mm×100mm木方，木方两端与梯板侧模在梯板侧模外钉紧； 2 工艺 2、踏步侧模用两根50mm×100mm木方在上面作斜撑，斜撑上钉50mm宽15mm厚木条撑在 踏步侧模木方上，斜撑木方下端用钢管支撑牢固。 模板 3 散拼 图 151中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-8-19 楼梯模板支设示意图 图6-8-20 楼梯模板实例图 6.8.6 高大模板工程设计 序号 项目 内容 本工程地下室、裙楼、主楼层最高高达7.2m、12.4m、9m，外框搭设跨度达11m，地 1 特点概要 下 室 梁 截 面 尺 寸 750*2200mm ， 主 楼 区 域 900mm×600mm 、 950mm×800mm 、 600mm×1200mm等，属于高大模板。 2 图6-8-21 A、B座标准层区域平面示意 152中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-8-22 A、B座高支模区域剖视图 1、 高大模板支撑体系设计原则 （1）模板及其支架的结构设计，力求做到结构安全可靠，造价经济合理。 （2）选用材料时，力求做到常见通用、可周转利用、便于保养维修。 （3）结构造型时，力求做到受力明确，构造措施到位，便于检查验收。 （4）模板及模板支架的搭设，必须符合国家相关规范标准要求。 结合以上设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，本工程 采用了碗扣式钢管支架作为模板施工支撑架体，该支撑架体主要由立杆、横杆、可调底托、 可调顶托、主龙骨梁、次龙骨梁等组成，其中立杆采用直径为 φ48.3×3.6mm的钢管制成， 壁厚为3.6mm，具有高强度、高承载能力的特点。 2 、模板选型及支撑体系材料 （1）模板选型 表6-8-3 各部位模板的选型 序号 部位 模板选型 1 墙 18mm厚双面覆膜多层 2 柱子 18mm厚双面覆膜多层 3 梁 15mm厚双面覆膜多层 4 板 15mm厚双面覆膜多层 （2）支撑体系主要材料 碗扣式脚手架支撑系统的杆件立杆、横杆直径为 φ48.3×3.6mm，壁厚为3.5mm钢管。 脚手架由立杆、横杆和斜拉杆组成的支撑体系，稳定性好，轻质高强。架体的承载能力高。 架体连接形式均采碗扣固定连接，安装速度快，精度高。 3、 架体布置要求及施工方案 （1）梁板单元架体设计 表6-8-4 板模板支撑体系方案 153中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 楼板位置 地下室顶板 支模高度 7.2m 楼板厚度 0.18m，0.32m（加腋） 面板 木模板 主楞 φ48.3×3.6mm钢管 次楞 方木50mm×100mm 支撑体系 立杆纵距 1.2m 立杆横距 1.2m 水平杆步距 1.2m 顶层水平杆设置 顶层水平杆距模板支撑点小于50cm，U型顶托螺杆伸出长度小于35cm 剪刀撑设置 设置上下两道水平剪刀撑 表6-8-5 主梁模板支撑体系方案 梁位置 最大梁 梁宽度 0.7m 梁高度 2.2m 支模高度 7.2m 面板 木模板 梁底次楞 方木50mm×100mm 支撑体系 立杆沿梁长方向间距 0.9m 梁宽方向间距 0.9m 梁底立杆根数 2 水平杆步距 1.2m 扫地杆设置 扫地杆距地面20cm，纵横向均设 顶层水平杆设置 顶层水平杆距模板支撑点小于50cm，U型顶托螺杆伸出长度小于35cm 表6-8-6次梁模板支撑体系方案 梁位置 最大梁 梁宽度 0.4m 梁高度 1.0m 支模高度 7.2m 面板 木模板 梁底次楞 方木50mm×100mm 支撑体系 立杆沿梁长方向间距 0.9m 梁宽方向间距 0.9m 梁底立杆根数 1 水平杆步距 1.2m 扫地杆设置 扫地杆距地面20cm，纵横向均设置 154中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 顶层水平杆设置 顶层水平杆距模板支撑点小于50cm，U型顶托螺杆伸出长度小于35cm 4、架体杆位布置 主体结构主要跨距为11m*9m，架体布置示意如下图所示。 图6-8-23主梁支撑体系节点图 图6-8-24 次梁支撑体系节点图 5、碗扣式脚手架的使用 （1）严禁在脚手架上集中堆放任何超重物料。 （2）在脚手架上的最大作业高度，可以进行正常作业为限，禁止在脚手架上以任意方 式增加任何超高物体。 （3）作业人员不得随意拆除脚手架的基本构件、整体性杆件、连接件、防护措施等。 确因操作需要临时拆除的，必须经过技术部门同意后由专业人员拆除，并按照要求进行相应 补强，在作业完成后及时恢复。 （4）每次施工前必须对施工区域内的脚手架进行检查，发现问题及时提出，并由专业 人员排除隐患，在确认无安全隐患后，方可继续施工作业。 （5）每天架上作业完成后，必须对工作面上的可移动物体进行清理，防止移动物体坠 落。不论任何原因严禁自脚手架上向下抛掷、丢弃任何物品。 （6）脚手架上不得有任何超载荷施工作业，如果确实需要超载荷作业时，必须通过技 术部门同意，签字后方可施工作业。 6、安全技术措施 （1）对施工人员进行三级安全教育，并实行考试成绩合格者准许上岗，对考试不合格 的人员实行再教育、再培训、再考核直至合格方可上岗。 （2）安全技术实行全员管理、群众监督、举报有奖；安全负责人经常组织检查、现场 巡视对违章者予与处罚。 （3）物资码放整齐，在架上的施工物料码放有序；为防止架体超重，施工用料随用随 上，操作层上不留浮动的物料，消除安全隐患。 （4）在架下有施工的人员时，必须搭设临时防护设施。 （5）给每个作业人员配备防滑手套、防滑鞋和放置工具的安全钩或工具袋；高空作业 必须正确使用安全带，所有进场人员必须正确佩戴安全帽。 （6）架体配套施工上下通道，通道设置方法如下：通道上下楼梯宽度为 1.2m、1.5m两 种，满足上下行需要，每1.5米设置一个休息平台，楼梯外侧设置斜杆，保证整个楼梯稳定 155中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 性，并在楼梯外围悬挂密目网，通道设形式如下图所示： 图6-9-25 上下通道示意图 （7）在架体外延位置及施工段端头，设置外围防护，防护高度1.5m，并在外围悬挂密 目网。 （8）雨季施工措施：做好汛前和雨季来临前的检查工作，及时认真整改存在隐患，做 到防患于未然。汛期和雨季来临期间要组织昼夜值班，做好记录，密切注意天气预报和暴风 警报。安排好应急疏散通道及安全集结中心；雨天作业必须设专人看护，存在险情的地方未 采取可靠的安全措施之前禁止作业施工；大风雷雨天气应切断电源，以免引起火灾或触电伤 亡事故；各区高支模，必须设置避雷装置，且其周围有排水设施，机电设施要经常检查接零、 接地保护，所以机械棚要搭设严密，防止漏电。 7、支架拆除 （1）模板支撑架应经项目技术负责人、监理确认并签署拆除许可令后拆除。 （2）模板支撑架拆除前应派专人检查模板支撑架上的材料、杂物是否清理干净，模板 支撑架拆除前必须划出安全区，并设置警示标志。派专人进行警戒，架体拆除时下方不得有 其他人员作业。 （3）模板支撑架拆除顺序应遵循后搭设的先拆，先搭设的后拆原则。从顶层开始，逐 层向下进行，严禁上下同时拆除，严禁抛掷。 （4）拆除的脚手架杆件及配件用安全的方式逐层拆除、分类、打包、运输装车，并保 护现场物品安全。在拆除时做好协调、配合工作，禁止单人拆除较重杆件、配件。 8、 高大模板支撑体系施工流程 （1）高大模板支撑体系施工流程： 图6-8-26高大模板支撑体系施工流程图 8、构造措施 （1）水平剪刀撑 156中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1）满堂架顶端和底部设置满布的水平剪刀撑外，在中间按照间距4.5m设置。 2）剪刀撑采用4m或6m的钢管设置，钢管采用2个扣件搭接连接，搭接长度大于1m。 3）水平剪刀撑宽度6～8米。 （2）竖向剪刀撑 1）竖向剪刀撑杆件与水平杆夹角宜为45°～60°。 2）在外侧周圈应设由下至上的竖向连续式剪刀撑。 3）架体中间在纵横向每隔4.5m左右设由下至上的竖向连续式的剪刀撑，其宽度为 4～ 6m。 （3）其他要求 1）结构梁下铺设一层水平安全网。 2）梁板支撑根据部位选择不同长度的立杆组合，但必须保证步距不大于1200mm，自由 端高度不大于600mm。 3）可调底座、U托螺杆伸出长度不宜超过 300mm，插入立杆内的长度不得小于150mm。 （4）特别注意事项 1）全场所有建筑模板支撑体系，新购置的水平安全网统一使用 6m×3m规格大眼网，立 杆在网眼中穿过，兜设位置选在立杆接头部位，以保证架体拆除时水平安全网的完整拆除。 拆网时严禁使用刀具切割，拆下的网必须第一时间转运出架体，不得随意丢弃在架体内部以 免被钢管压砸损坏。 2）架体搭设时，尤其是带可调底座的架体：必须拉水平通线、吊线垂，保证立杆水平 及垂直度。 6.9砌筑装修方案 6.9.1 砌筑工程施工方案 1、砌筑工程概况 序号 部位 隔墙种类 130mm厚轻钢龙骨隔墙（双面双层12mm石膏板、 租户区外墙体 75mm轻钢龙骨内衬24K玻璃棉毡） 150mm厚轻钢龙骨隔墙（双面双层12mm石膏板、 1 塔楼部分 租户区外墙体 100mm轻钢龙骨内衬24K玻璃棉毡） 除租户区外墙体 100或200mm厚加气混凝土砌块墙 2 裙楼部分 除注明外墙体 100或200mm厚加气混凝土砌块墙 3 地下室部分 除注明外墙体 100或200mm厚加气混凝土砌块墙 2、砌筑工程与相关专业配合协调 砌筑工程施工主要涉及与机电、电梯之间的配合协调，相互之间的配合要求较高，且施 工管理控制难点较多，其主要配合控制要点如下： （1）砌筑工程与机电专业配合协调 表6-9-1砌筑工程与机电专业配合协调点明细表 内容 配合协调点 157中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1、砌筑施工需依据机电专业的综合留洞图进行洞口留设； 2、机电专业需在施工前对相关人员就留洞进行技术交底，并在留洞前依据留洞图进行洞口放 预留 线，经监理验收后移交砌筑施工； 预埋 3、砌筑施工过程中，机电专业需安排专业人员进行监控工作，并配合进行套管、水； 4、平及竖向管线等相应预埋工作，确保预留预埋准确，降低二次剔凿出现的几率，为下道工序 施工创造良好条件。 1、机电专业完成预留洞口、套管部位管线安装，经监理单位验收后，办理正式手续移交土建封 洞口 堵、回填、修补及抹面工作； 封堵 2、套管内的封堵、回填、修补及面层处理。 1、对于机电单位提出的二次开洞、开槽要求，在其对业主完成工程指令申请后，土建方可依据 二次 总承包合同相关要求进行相关施工； 剔凿 2、施工前需完成施工签证办理，以便对二次剔凿进行控制； 3、机电专业需对二次剔凿进行放线、过程监控管理，严禁机电专业私自剔凿。 机电 1、机电单位需施工支架部位的防水施工前，需机电专业依据业主、设计认可的支架布置图放 支架 线，经监理验收后移交防水施工； 部位 2、支架处的防水施工需严格按照协调确定的节点和工序进行； 防水 3、如出现机电专业施工支架时破坏防水，由机电专业完成相关修补，并承担相关房间、区域的 施工 防水责任。 （2）砌筑工程与幕墙专业配合协调 表6-9-2 砌筑工程与幕墙专业配合协调点明细表 内容 施工配合点 预留 墙体砌筑时，若幕墙需设置埋件，需幕墙单位依据业主、设计审核通过的节点图纸进行预埋，并 预埋 在总包单位隔墙砌筑时予以指导与核查。 二次 对于幕墙单位提出的二次开洞要求，需在幕墙专业对业主完成工程指令申请后方可实施；实施前 开洞 需先完成现场签证，并在幕墙单位指导下完成，严禁幕墙单位私自在完成的砌筑墙体上开洞。 防水 幕墙与砌筑墙体防水相关部位施工前，幕墙专业需与总包确定施工工序，严格按照确定的工序流 施工 程实施，做好过程记录，确保防水质量。 防火 墙体砌筑完毕后，幕墙需在安装的同时，负责幕墙与砌筑墙体之间的防火封堵，确保幕墙的整体 封堵 防火性能。 （3）砌筑工程与电梯专业配合协调 表6-9-3 砌筑工程与电梯专业配合协调点明细表 内容 配合协调点 预留 墙体砌筑时，若电梯需设置埋件，电梯专业需依据业主、设计审核通过的埋件图纸进行，并在隔 预埋 墙砌筑时予以指导与核查。 施工 鉴于本工程电梯井道较高，立面上必将存在交叉施工的情况，因此需与电梯专业完成施工配合协 顺序 调，确保工程整体进度与安全。 电梯专业需定期对井道垂直度进行监测，发现砌筑施工垂直度不满足电梯安装需求时，需及时提 井道 出整改要求； 垂直 若电梯专业过程不予以检测，出现电梯安装时井道垂直度不满足安装要求时，由电梯专业承担相 度 关责任。 为避免井道漏风，确保电梯井道封闭，严禁电梯专业在井道砌筑墙体上开洞； 二次 对必须施工的开洞作业，电梯专业必须完成相关的工程指示申请，并提交相应的洞口封堵措施， 开洞 并由电梯专业完成相关封堵施工。 机房 依据电梯专业对机房需求的时间计划，提前完成机房位置的砌筑等二次结构施工，并在设备就位 施工 前，在机房相应部位留设运输通道，电梯设备安装完毕后再进行砌筑封堵。 3、砌筑施工工艺 （1）工艺流程图 158中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （2）施工技术措施 表6-19-4 砌筑工程施工技术措施 序号 施工技术措施及质量要求 1 施工准备：砌块砌筑前，先检查导墙上口水平度，剔凿上口的浮浆，并采用水泥砂浆找平； 2 测量立皮竖杆：根据隔墙定位，测量放线，立皮竖杆间距15～20m，拐角处单独设置皮竖杆； 砌块排列上、下皮应错缝搭砌，搭砌长度一般为砌块的1/2，不得小于砌块高的1/3，也不应小 3 于150mm。 墙转角及纵横交接处，墙长大于4m按设计要求均设置构造柱，在构造柱的两侧和门洞口的单侧 应砌成马牙槎，从每层柱脚开始，马牙槎应先退后进。槎口尺寸为长 100mm、高200mm宽度不小 4 于100mm。构造柱两侧模板应紧贴墙面，不得漏浆。柱模底部应预留100mm×200mm清扫口，顶 部设置灌灰料斗。门窗洞口均设包框和过梁，墙高大于4m时设置圈粱，具体的配筋见结构设计 说明。 电气铺管，安装附墙设备，按图纸要求预埋管道和附墙设备。要求与砌筑同步进行。二次开槽的 5 管道，在完成之后用细石混凝土填实，并在表面贴尼龙布，避免表面面层出现裂缝。 6 蒸压加气砼砌块的水平及竖缝向灰缝宽度不宜大于15mm，并不得小于10mm。 制配砂浆：按设计要求的砂浆品种、强度及砌筑部位配置砂浆，配合比应有实验室确定，采用重 量比，计算精度为水泥±2%，砂、灰膏控制在±5%以内，应采用机械搅拌，搅拌时间不少于1.5 7 分钟。先将砂及水泥投入，搅拌均匀后，再加入水搅拌均匀，搅拌时间不得少于 2min，砂浆随 拌随用，水泥砂浆在拌成2小时内使用完毕，当施工期间气温超过30℃时,必须在拌成后1.5小 时内使用完毕。严禁使用过夜砂浆。 铺砂浆：将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，在砌块就位前，用大铲、灰勺进行分 8 块铺灰，较小的砌块量大铺灰长度不得超过1500mm。 砌块就位与较正：砌块砌筑前一天应进行浇水湿润，冲去浮尘，清除砌块表面的杂物后方可吊、 运就位。砌筑就位应先远后近、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌 9 一皮、校正一皮，立皮竖杆，拉线控制砌体标高和墙面平整度。每天砌筑的高度不得大于 1500mm。 机电管线穿越较多且复杂的隔墙，先砌筑到圈粱的部位，如果机电管线穿越少且可以准确定位 10 的，隔墙可以先砌筑到顶，预留机电管线的洞口。 墙顶部与楼板小于200，用灰砖斜顶，灰缝用同标号砂浆灌实，中间用特殊加工的三角形加气块 11 填充。 质量要求:轴线位置≤10mm，每层垂直度≤5mm，表面平整度≤10mm，水平灰缝垂直度≤10mm，水平灰缝 厚度+10 -5，垂直缝宽度+10 –5，门窗洞口宽度+10 –5。 4、砌筑工程管理措施 （1）砌筑运输 地上砌筑总量较大，如何合理做好砌块和砌筑砂浆运输及施工组织是砌筑工程的关键。 主要采用外用施工电梯运输砌块，楼层内堆场应将在楼层集中堆放区，首层堆放场地尽量设 在靠近外用电梯位置，且不得阻碍疏散通行及相干专业正常施工，同时做好覆盖防水等保护 措施。 159中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （2）拌合场设置 干拌砂浆拌合场所应设置于距离取水点、砌筑部位不远部位，在方便砂浆拌合的同时， 缩短砂浆的运输距离。 （3）成品保护 考虑文明施工及成品保护要求，应做好砂浆拌合时对地面的保护，拌合处应设置防护棚， 避免砂浆拌合时的环境污染。 6.9.2 抹灰工程施工方案 1、抹灰工程概况 （1）按部位划分 表6-9-5 砌筑墙体抹灰施工技术措施 序号 抹灰部位 抹灰种类 水泥砂浆墙面抹灰 乳胶漆墙面抹灰 轻钢龙骨隔墙抹灰 1 内墙抹灰 贴挂石材墙面抹灰 贴面砖墙面抹灰 防腐、防菌涂料墙面抹灰 涂料墙面抹灰 面砖外墙面抹灰 2 外墙抹灰 干挂石材墙面 干挂铝板/金属板墙面 水泥砂浆踢脚抹灰 3 踢脚抹灰 面砖踢脚抹灰 环氧树脂涂料踢脚抹灰 防水基层抹灰砂浆 4 其他位置 雨水/消防水池抹灰 （2）按基层种类划分 大致可以分为砌筑墙面抹灰、混凝土墙面抹灰、顶棚，下面以此三种抹灰描述其施工工 艺： 2、砌筑墙面抹灰 表6-9-6 砌筑墙体抹灰施工技术措施 160中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 工序 做法 大面积抹灰施工前，应进行抹灰样板的制作。经甲方、监理检查验收同意后方可进行大面 样板制度 积抹灰。 清扫基层墙体表面浮土、污物，剔凿舌头灰，刮去砌块油污； 填补砌块墙面上的坑凹不平缺楞掉角、灰缝不饱满等缺陷； 基层处理 墙体抹灰施工前一天，开始用喷雾器对基材表面喷水湿润，使水渗入基材10mm左右，以墙 面不挂水为宜； 抹灰前，若气候干燥，宜在抹灰前半小时，喷水润湿墙面，以墙面不挂水为宜。 1、用托线板和靠尺检查整个墙面的平整度和垂直度； 2、用线坠、方尺、拉通线等方法抹灰饼，先在墙的上角处抹上灰饼（灰饼大小 5厘米见 方），根据上灰饼在墙面下角抹下灰饼（距楼面200mm左右），用靠尺板找正垂直，再用 找规矩抹灰 钉子钉在灰饼附近墙缝里，拴上小线挂好通线，根据小线位置每隔1.2m左右上下做若干灰 饼、冲筋 饼，门窗口处补做灰饼； 3、待灰饼稍干后，在上下灰饼之间抹上宽10cm的砂浆冲筋，用木杠刮平，厚度与灰饼相 平，待稍干后可进行底层抹灰。 墙面的阳角、柱面的阳角和门窗洞口的阳角，应用1:3 水泥砂浆打底与抹灰饼找平，待砂 做水泥护角 浆稍干后，用1:2 水泥砂浆做护角，其高度不应低于2m,每侧宽度不小于5cm，用阳角抹子 做成直角。门窗口护角做完后，应及时用清水刷洗门窗框上的水泥浆。 在两条水平冲筋间抹上底灰。水泥砂浆配合比为1:3，砂浆厚度8～10mm，24小时后喷水养 护； 阴角、阳角用1:2水泥砂浆抹灰护角，高度大于2m，每侧宽度为60mm，粘好八字靠尺，并 初抹、中抹 找方吊直，砂浆稍干后用捋角器和水泥砂浆捋出小圆角； 待初抹砂浆达到强度后，进行中抹，砂浆配合比为1:2.5，砂浆厚度8～10mm,并搓毛，24 小时后喷水养护； 待中抹砂浆达到强度后，进行面层抹灰，罩面压光用1:2水泥砂浆，厚度在5～8mm； 抹灰应注意接槎，应从阴角处开始，用铁抹子压实赶光，阴阳角处用阴阳角抹子抹光，并 抹罩面灰 用毛刷蘸水将门窗圆角等处处理干净；在有踢脚位置用木抹子搓毛；压光过程中禁止在砂 浆表面加水；24小时后喷水养护，养护7天，养护视气温而定，每天1～2次。 先做整个墙面的抹灰，再做踢脚抹灰；踢脚厚度墨线于地面上，高度墨线于墙面上;依据墨 线作出踢脚灰饼，间距1.2m～1.5m;分三层进行抹灰，抹灰方法、砂浆配比及砂浆养护同墙 踢脚 面抹灰，踢脚上沿在做踢脚面层时同时抹上；砂浆稍干后用捋角器和水泥砂浆在踢脚上沿 捋出小圆角。 1、不同材料墙体交接处需要按照设计图纸要求用射钉固定不锈钢网加固，钢网材料以 1.5mm直径不锈钢线于25mm中距组成，钢丝网后方加垫块，以令钢丝网处于水泥砂浆中 央，宽度300mm，搭接宽度为140~250mm； 注意事项 2、施工完毕后，应将抹灰工具和机械及时清洗干净； 3、抹灰过程中，应及时清理落地灰，并修理预留孔洞、电气槽盒及管道背面等部位。刮、 搓下的料浆不得回收使用； 6.9.3 轻钢龙骨石膏板隔墙施工方案 1、轻钢龙骨石膏板办公隔墙概况 区域 做法 饰面 地上六层以上标准楼层内租户之间 130mm厚轻钢龙骨隔墙 石膏板乳胶漆饰面 的隔墙 地上六层以上标准楼层内租户与公 150mm厚轻钢龙骨隔墙 石膏板乳胶漆饰面 共走廊间的隔墙 除租户区外 100mm/200mm厚加气混凝土砌块墙 / 2、轻钢龙骨石膏板办公隔墙施工流程 161中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-9-1 轻钢龙骨石膏板隔墙施工流程 表6-9-7 轻钢龙骨隔墙施工技术措施 序号 工序 施工方法 导墙施工前应弹线定位，导墙以原井道隔墙内边线为基准，确保井道尺寸准确。放 出钢柱（钢梁）、电梯门钢框架位置。若井道边砼梁偏位较大，导致钢柱、钢梁突 1 弹线定位 出井道边砼梁较大，应将钢柱钢梁向井道外移位，将突出长度控制在 20mm之内，但 最大移位不得超过50mm。 （1）钢柱、钢梁应根据现场实际测量长度加工，约短于净长5mm。 （2）端部钢板采用膨胀螺栓方式与砼结构连接，为避免井道边砼梁浇筑偏差较大， 钢柱（钢 导致膨胀螺栓无法连接，可将端部钢板靠井道一侧膨胀螺栓孔开成长条孔，保证膨 梁）、电 胀螺栓中心距离砼梁至少为40mm。 2 梯门钢框 （3）若钢柱、钢梁加工长度严重不足，应在端部加套尺寸较大的方钢管后围焊。 架安装 （4）钢柱（钢梁）双型钢之间在靠井道一侧采用1.2mm厚镀锌钢板点焊封边，点焊 间距为50mm。并在钢板与型钢的接缝处涂密封胶。 （5）钢柱（钢梁）安装前需涂刷防锈漆，安装完毕后焊接部位补刷防锈漆。 （1）CH100墙型导墙宽130mm，C100墙型导墙宽140mm，CH150墙型导墙宽180mm。 O1电梯导墙高于建筑面100mm,卫生间、厨房及茶水间导墙高于建筑面 200mm，其余 3 导墙浇筑 导墙高150mm，为C20混凝土导墙。导墙内配置竖向插筋（B10@300mm，梅花型布 置）及水平筋（B8螺旋筋），竖向筋伸入结构梁100mm。具体做法详见附图。 （2）电梯层门、安全逃生门及通道门开洞口底部不设置导墙。 根据图纸设计要求，用红外线放线器与卷尺在墙根导墙和墙顶结构梁放出天、地龙 4 弹线定位 骨（J龙骨）的外包定位线，注意留出石膏板的厚度。 （1）将基层清理干净，铲除或修补砼面的浮浆、空鼓、起沙等缺陷。 （2）将7mm厚胶条裁成宽为80mm左右的长条，并贴于天、地龙骨（J型龙骨）与侧 天、地龙 龙骨（E龙骨）的背面。 5 骨及侧龙 （3）在天地龙骨及侧龙骨上预先打孔（J龙骨孔居中略靠短边，E龙骨孔在C槽中 骨安装 部，间距≤600mm），将打好孔的龙骨紧靠砼结构，穿过龙骨孔洞在砼结构上打膨胀 螺栓孔。 （4）天、地龙骨及侧龙骨与砼结构之间的空隙填满密封胶. （1）将25mm石膏板卡入E龙骨的H槽口内卡紧、卡实，将竖向龙骨（CH龙骨）切 割成比实际短10mm左右的长度，将 CH龙骨卡入上下J龙骨中，并与已安装好的 25mm石膏板卡紧（用细木板垫在 CH龙骨上用榔头适度敲击细木板，将 CH龙骨与 25mm石膏 25mm防火芯板和E龙骨敲紧）。 6 板及竖向 （2）在正面用14mm平头螺钉或拉铆钉连接J龙骨与CH龙骨(靠管井一面不连接)。 龙骨安装 （3）25mm厚石膏板长度方向接长用CH龙骨横向安装做横向接缝处的连接，CH龙骨 的长度比实际长度短5mm左右，相邻的两张25mm石膏板板的横向接缝应错开（相邻 跨横龙骨竖向间距≥500mm），且确保不相邻跨的横向龙骨在同一高度上。 25mm石膏板及竖向龙骨安装完毕后可将井道移交给电梯安装单位进行电梯安装施 7 井道移交 工。 （1）各种内藏管线和插座从未装石膏板一侧安装。 （2）当空腔较小时（空腔与插座和开关之间的空隙不大于50mm），可将插座和开关 机电管线 8 盒直接埋入墙内；当空腔较大时（空腔与插座和开关之间的空隙大于 50mm），先将 安装 钢架用钻尾螺丝固定于竖向龙骨上，再将线盒用钻尾螺丝固定于边龙骨上；线盒周 围需用岩棉包裹严密。 162中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （3）对于小于40mm的小型穿墙管道，可直接穿过石膏板墙；大于40mm的穿墙管 道，在隔墙两侧装备套管；管道周围需用岩棉包裹严密；石膏板封闭时需与管道保 持3mm空隙，以防火胶密封。 （4）机电管线封堵前，需现在空隙处填塞岩棉，再以石膏板封堵。 在龙骨之间的C槽内用岩棉填实，岩棉必须按照要求安装牢固，不得松脱下垂。在 9 岩棉填塞 顶部安装100mm高12mm防火板，用自攻螺钉将其固定在J龙骨上。 （1）正面12mm防火石膏板竖向安装，最外侧石膏板与四周结构之间应留置约 10mm 宽度缝以便密封胶嵌缝施工。 应从墙的一端开始，顺序安装。相邻的两张石膏板应 自然靠拢。石膏板的上口应顶足楼板，不留缝隙。龙骨同侧内外两层石膏板必须错 缝安装（竖向缝间距视竖龙骨间距而定，且应≥400mm，水平缝≥500mm），安装内 层石膏板时应在板中龙骨中心对应的位置进行弹线，确保外侧石膏板螺钉位于竖向 龙骨。最外层石膏板安装前需在螺钉位置弹线定位，确保间距一致、整齐美观。自 攻螺钉应一次打入石膏板，钉帽应嵌入石膏板表面0.5-1mm深度为宜，不应切断纸 12mm石膏 面暴露石膏。 10 板安装 （2）固定石膏板时，板边螺钉间距为300mm，确保同排螺钉处于同一条竖直（或水 平）线上。螺钉离包边的距离应控制在10mm左右，离直角边的距离应控制在15mm左 右。 （3）在自攻钉钉帽上涂刷防锈漆后涂刷嵌缝膏。石膏板安装结束后进行接缝处理。 在接缝处涂刷嵌缝膏，嵌缝膏水灰比约为 1:2（重量比）。两边宽度各约50mm，厚 度约为1mm。覆盖第一遍嵌缝膏，两边宽度各为150mm，厚度约为1-2mm。待干后再 刮去第二遍嵌缝膏，两边宽度各为200mm。 2、技术措施 （1）阴角接缝处理 1）先用阴角抹子均匀地将嵌缝膏抹在阴角部位，两边宽约50mm，厚度约为1mm。 2）覆盖上第一遍嵌缝膏，两边宽约100mm，厚度约为1mm。 3）待第一遍干透后再做第二遍，两边宽约150mm，边缘部位嵌缝膏应刮净。 （2）阳角接缝处理 1）在做阳角处理时，用刮刀将嵌缝膏涂抹在阳角两侧，宽度约为 50mm，厚度约为3- 5mm。 2）覆盖第一遍嵌缝膏，两边宽度各为 150mm，厚度约为1-2mm。待干后再刮去第二遍嵌 缝膏，两边宽度各为200mm。 （3）饰面瓷砖的处理 在合用前室开房门一侧，如装饰面层为瓷砖墙面，则石膏板隔墙面层采用10mm硅钙板， 瓷砖采用粘贴工艺。 （4）平行接头设置 井道 CH 墙型的第一层 12 厚石膏板安装前需在水平缝位置设置通长的平行接头 （2400*64*0.6mm），平行接头与CH龙骨（或E龙骨）采用拉铆钉固定。 163中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 12厚耐火石膏板 CH100龙骨竖向@600 自攻螺钉 水平接头64*0.6（拉铆固定） 用于一层石膏板水平缝 图6-9-2 井道墙加装平行接头示意图 6.10 装饰装修工程施工方案 6.10.1装修施工流程 （1）地下室装修施工总体流程 图6-10-3 地下室装修施工工序设计及流程图 （2）地上装修施工总体流程 164中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-10-4地上装修施工工序设计及流程图 （3）机房装修施工总体流程 图6-10-5 机房装修施工工序设计及流程图 （4）管井装修施工总体流程 图6-10-6 管井装修施工工序设计及流程图 6.10.2地面装饰工程 165中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （1）环氧树脂地面施工工艺 工程范围及要求： 序号 区域 地坪做法及要求 设备房（除水泵房、空调机房、制冷机房、电 厚度≥1.0 1 信机房外的其他机房，包括一般机房、公共设 水泥色 备房、工具间） 厚度≥4.5 2 装卸货区 环氧彩砂地坪 厚度≥2.0 环氧防滑地面 3 车库车道 (转弯处需加厚处理) 须采用防轮胎摩擦声处理工艺 车道、人行与停车位需用不同颜色区分 厚度≥1.5 环氧防滑地面 4 车库车位 须采用防轮胎摩擦声处理工艺 车道、人行与停车位需用不同颜色区分 厚度≥4.0 车库坡道(含车库坡道连接地下车库车道处,在 环氧防滑地面 5 平地区域一个柱网范围内) 须采用防轮胎摩擦声处理工艺 车道、人行与停车位需用不同颜色区分 环氧地坪图纸要求： 序号 部位 项目型 单位 标准 指标/高档 1 固体含量 ≥95% 2 环氧地坪底漆 7d拉伸强度 MPa ≥2.0 3 涂抹遍数 2 4 固体含量 ≥95% 5 7d拉伸强度 MPa ≥2.0 6 环氧地坪面漆 铅笔硬度 H ≥3 耐磨性（750g/ 7 g ≤0.03 500） 8 涂抹遍数 1 环氧树脂地板漆施工时，使用优质品牌，并具有相应的材质报告、出厂合格证，并有成 熟的施工工艺和工程实例，确保其满足设计需求。 1）工艺流程 2）施工技术措施 表6-10-8环氧树脂地面施工技术措施 工序 做法 166中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1、机电管线、装修应施工完毕； 2、墙体涂料面层基本施工完毕； 3、楼梯通道施工时，需封闭，严禁通行； 施工要 4、车库等施工前，若需考虑其他施工运输通道，可考虑分块流水施工，以确保运输通道以及成 求 品保护； 5、环氧树脂地面作为相应区域最后一道施工工序，施工完毕后经验收合格，分区移交业主物业 部门； 6、环氧施工完毕后，其他专业进入施工时，需设置相应可靠的硬防护。 清除原地坪平面上的一切杂物，如滴落的油漆、胶粘剂、水泥疙瘩等； 对于混凝土基面（首先须确认是否达到养护期 28天），需要铲除水泥浮浆层、麻面层、铲除空 鼓层直到露出坚实的基层，对于裂缝处和空洞处则使用环氧树脂砂浆进行修补，并保持接口处 的平整； 使用大型的基面打磨设备对基面进行彻底的打磨拉毛处理，以提高平整度和增加环氧树脂底漆 基层处 与基面的附着力； 理 对于底楼或地下室基面，必须先检测含水率，若基面含水率≥8%，则必须使基面充分干燥，如 开启通风除湿； 基面处理完毕进行吸尘除尘处理，使得基面达到干燥、无尘、无裂缝、无水泥浮浆、无麻面、 无孔隙； 基面局部不平整处采用剔凿及研磨方式进行平整处理。 底涂采用滚筒施工，也可采用镘刀批刮，边角用刷子施工； 底涂施 施工前，底漆按厂家技术要求配置，用慢速搅拌器充分搅拌，应做到现用现配，避免浪费； 工 用滚筒施工一遍底涂，注意均匀性，不能漏涂、重涂； 如果地面局部起砂，可局部多刷一遍，直到封住起砂为止。 施工前，将中涂按厂家技术要求配置，用慢速搅拌器充分搅拌，并加入适量的填充料，施工厚 度一般控制在0.6-0.8mm； 24小时后，进行第二遍中涂施工，施工厚度一般控制在0.3-0.4mm； 中涂施 24小时后，用打磨机进行打磨，边角处以角磨机打磨； 工 施工0.05mm厚的第三遍中涂； 如果地面不能连续完成，可设施工缝，施工缝必须平直； 施工质量需确保表面均匀，厚度一致，无明显痕迹。 施工前检查环氧腻子层有无气孔残留未封闭、有无突出粉粒，若有，需及时填补气孔及打磨去 尘； 将面涂材料按厂家技术要求配置，用慢速搅拌器充分搅拌，并加入适量的填充料，施工厚度一 面层施 般控制在0. 8mm； 工 施工质量要求确保无针眼，大面无气泡，无色差； 将面层亚光材料按厂家技术要求配置，用慢速搅拌器充分搅拌，并加入适量的填充料，施工厚 度一般控制在0.03mm。 环氧树脂地面施工区域，踢脚线为100mm高环氧树脂，装饰效果美观，且施工方便，可避免不 必要的交叉污染； 踢脚线 踢脚线在完成环氧中涂第二遍24小时后进行，对基层以耐水腻子补刮平，干后打磨，用拉线弹 线高度100毫米再用纸胶带保护墙面，用环氧薄涂涂刷二遍。 施工缝 二次细石混凝土地面缝隙（真缝、假缝）以环氧砂浆填充密实，表面以环氧地坪漆覆盖，整体 处理 形成无缝地坪。 （2）地砖地面施工工艺 本工程地砖主要为防滑地砖，并向上做100mm高踢脚线。 地砖施工时，且材质、颜色应符合设计要求，其表面平整，无凹凸和翘曲现象，尺寸方 正无翘角，且抛光地砖应做可靠的防污处理，面层没有质量问题和影响美观的缺陷。 1）工艺流程 167中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2）技术措施 表6-10-9 施工技术措施 工序 做法 机电工程，墙面、顶面基本完成； 施工要 计划进行地砖施工的通道、房间，不需作为材料运输通道和堆场； 求 地砖施工作为相应区域最后一道施工工序，施工完毕后经验收合格，分区移交业主物业部门； 地砖施工完毕后，其他专业进入施工时，需设置相应可靠的硬防护。 清理地面上的砂浆污物、浮灰、落地灰； 若施工区域曾作为专业分包商的临时库房、办公室，其场地清理后，需完成地面清理工作，以 基层处 达到地砖铺贴要求； 理 对基层表面油污，应采用10%的火碱水刷净，并用清水及时将碱液冲去； 考虑到装饰层与基层结合力，在正式施工前以少许清水湿润地面，并施工素水泥浆结合层一 道。 依据墙上的标高控制线，在墙体四周弹出标高控制线，并在地面弹出十字线，以控制地砖分隔 弹线 尺寸； 找出面层的标高控制点，注意与各相关部位的标高控制一致。 在图纸设计要求的基础上，对地砖的色彩、纹理、表面平整等进行严格的挑选，依据现场弹出 的控制线和图纸要求进行预铺； 预铺 对于预铺中可能出现的尺寸、色彩、纹理误差等进行调整、交换，直至达到最佳效果，按铺贴 顺序堆放整齐备用； 要求不能出现破活或者小于半块砖，尽量将把半砖排到非正视面。 地砖铺设采用1：4干硬性水泥砂浆粘贴（砂浆的干硬程度以手捏成团不松散为宜），砂浆厚 度控制在20~30mm左右； 在干硬性水泥砂浆上撒素水泥，并洒适量清水； 将地砖按照要求放在水泥砂浆上，用橡皮锤轻轻敲击地砖饰面直至密实平整达到要求； 根据水平线用铝合金水平尺找平，铺完第一块后向两侧或后退方向顺序镶铺； 砖缝无设计要求时一般为1.5~2mm，铺装时要保证砖缝宽窄一致，纵横在一条线上。 铺贴 图6-10-9 铺砖方向示意图 勾缝 地砖铺完24小时后勾缝，采用1：1水泥砂浆进行勾缝 浆凝固后再用棉纱等物对地砖表面进行清理（当气温在20℃时，一般宜在12h之后）； 清理 清理后用锯末养护2~3天，当交叉作业较多时采用三合板或纸板保护。 6.10.3墙砖工程 （1）墙砖工程基本要求况 168中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 墙面瓷砖施工前必须对瓷砖进行挑选，选择色泽一致的砖，对规格尺寸应严格检查，尺 寸偏差大、翘曲变形和面层上有杂质、缺陷的墙面砖均应挑出，配套的腰线、收口线等准备 齐全，质量符合要求。 （2）墙砖施工工艺 1）工艺流程 图6-10-10 工艺流程图 2）施工技术措施 表6-10-10 瓷砖粘贴施工技术措施 工序 做法 墙面清理，将墙面的混凝土剔平，取出污染物； 混凝土墙 对大钢模施工的墙面应毛化处理，具体做法为先将墙面尘土、污垢用 10%火碱水洗刷，用清 面处理 水冲净，再将扫帚将1：1水泥细砂(掺10%建筑胶)甩到墙面上，甩点要求均匀，终凝后浇 水养护，具有较高的强度，以手掰不掉为止。 吊垂直、 先弹出墙面的50cm水平控制线，并按照图纸弹出包括门窗洞口的墙面砖排砖控制线； 套方、找 对墙面的垂直度进行检查，不能满足要求必须修补，调整后施工。 规矩 墙面粘贴前，按照墙面的垂直度和平整度，用稍干点的砂浆在墙面上按照控制点的位置作 贴灰饼 出抹灰的控制点和面，要求墙的两端必须做，中间间距1.5m左右。 先刷一道掺胶的素水泥浆结合层，然后紧跟着抹第一边1：3水泥砂浆，要求薄薄一层并用 抹底灰层 抹子压实；第二次用同样的配合比的砂浆按冲筋和灰饼的抹平，用短杠刮平，低凹处填平 补齐，最后用木抹子搓出麻面；根据天气情况终凝后浇水养护。 按照设计的建筑标高，在墙面上弹出50cm线控制标高，并按照此控制线和墙面砖排版图弹 弹线 出排砖线，特别注意门窗洞口的排砖控制线；注意在同一墙面上不得有一排以上的非整 砖，并应将其镶贴在较隐蔽部位。 墙面贴砖前应将面砖放入清水中浸泡2h以上，然后取出凉干至手按砖背无水迹时方可使 用，砖墙应提前一天润湿好，混凝土墙面可以提前3～4天湿润，以避免吸走聚合物益胶泥 墙面贴砖 的水分；粘结材料采用2.0厚聚合物益胶泥粘贴；室内砖的粘贴接缝宽度按照设计要求， 且横竖缝宽一致；施工温度控制在5℃以上，冬期施工要采取保温防冻措施； 待达到一定强度后，用竹签或细铁丝将砖缝间的砂浆清理，并用棉丝擦干净，在48小时后 处理砖缝 用白色水泥浆勾缝； 勾缝水泥浆硬化后用棉丝清理，注意勾缝要仔细，不能出现毛茬和黑边影响美观。 6.10.4腻子及涂料工程 （1）腻子及涂料工程概况 依据招标文件和图纸要求，腻子做法为两遍满刮，涂料为乳胶漆两遍和防腐、防菌涂料 两遍。本工程腻子、乳胶漆、防腐防菌工程做法主要如下： 表6-10-11 腻子、涂料工程范围明细表 类型 部位 外墙 外墙1、外墙3 前室及合用前室、消防电梯厅、公共设备房，地下设备用房、工具间，干湿垃圾房，后勤走道： 内墙 合用前室、消防电梯厅(货运)、装卸货区，坡道侧墙，汽车车库与设备房分隔墙， 顶棚 楼梯间、连通口(B3~B4人防)，前室及合用前室、消防电梯厅，汽车坡道，走道，防毒通道、密 169中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 闭通道，吸声降噪:送/排风、补风、加压、排烟机房，柴油发电机房，汽车库，公共设备房，变 配电室，制冷机房(吸声降噪)、水泵房(吸声降噪)，污水机房，隔油机房,报警阀间，控制室， 其他设备房,战时区域电站、储油间、配电间等，滤毒室，空调机房(吸声降噪)、水泵房(吸声降 噪),泵房控制室，变配电房/室，开关房,运营商机房，电信间,，有线电视机房等弱电机房，安 防、消防控制室,商业网络机房，干/湿垃圾房，隔油机房，建筑垃圾房，装卸货区，保安室，工 具间、配电间等其他设备房，自行车库及坡道，空调机房(吸声降噪)，精装区:卫生间、母婴 室、清洁间，储藏间空调机房(吸声降噪)，卫生间、清洁间，储藏室 （2）腻子及涂料工程施工工艺 1）工艺流程 2）施工技术措施 表6-10-12 腻子及乳胶漆工程施工技术措施 工序 做法 石膏板墙面基层处理：将石膏板上灰尘清除，自攻螺丝帽进行防锈处理，并使用嵌缝膏对缝隙 进行处理； 基层清 砌筑抹灰墙面、混凝土基层处理：用铲刀或钢丝刷除去浮浆和附着的杂物。起壳部位铲除后重 理 新抹面。基层孔洞、蜂窝、麻面、微裂等可采用腻子进行嵌补，油污用洗涤剂清洗，再用清水 洗净。 砌筑隔墙较大裂缝可用手提砂轮切割成V型（14～20mm）再进行修补； 修补墙 若砌筑墙面偏差较大，应用粉刷石膏找平，每遍厚度不大于3mm，为避免干裂，总厚度不大于 面 14mm； 石膏板墙面孔洞可用嵌缝膏或腻子进行修补找平。 基层平整度不够或麻面需要刮腻子，腻子要与基层接触紧密、粘结牢固、表面平整光滑、以减 少打磨的工作； 根据图纸及招标文件要求，腻子要刮涂2-3遍； 腻子施 掌握好刮腻子时工具的倾斜度，用力均匀，以保证腻子饱满； 工 为避免腻子收缩过大，出现开裂和脱落，一次刮腻子不要过厚，厚度应在0.5～1mm为宜； 第一遍腻子干燥后用磨砂纸将浮腻子及斑迹磨光，再将墙面清扫干净； 第二遍腻子干燥后，用胶皮刮板找补腻子或用钢片刮板满刮腻子，将墙面刮平刮光，干燥后用 细砂纸磨光，不得遗漏或将腻子磨穿。 按照图纸及招标文件要求，乳胶漆要求涂刷两遍，为增强乳胶漆的防霉防潮性能，防止腻子粉 产生的碱性物质导致墙体泛碱，加强涂料饰面牢固性，延长乳胶漆的寿命，建议乳胶漆施工前 先施工一道抗碱封闭底漆； 涂刷顺序是先刷顶板后刷墙面，墙面是先上后下； 刷乳胶 乳胶漆用滚涂涂刷，使用新滚筒时应先将浮毛和不牢的毛理掉； 漆（抗 乳胶漆使用前应充分搅拌均匀，按照产品要求适当加水稀释，防止头遍漆刷不开； 碱底 第一遍乳胶漆干燥后复补腻子，再干燥后用砂纸磨光，清扫干净； 漆） 涂刷第二遍乳胶漆（面漆）前，使用前按照产品要求加水稀释，且充分搅拌，不宜加水过多， 避免出现透底； 由于乳胶漆膜干燥较快，涂刷时应连续迅速操作，涂刷时从一头开始，逐渐刷向另一头，要上 下顺刷互相衔接，后一滚涂紧接前一滚涂，避免出现干燥后接头。 涂料施工完成的墙面随时用木板或小方木将口、角处保护防止碰撞造成损坏； 拆脚手架时要轻拿轻放，严防碰撞已施工完的墙面涂料； 涂料未干前不应打扫室内地面，严防灰尘等污染墙面涂料； 注意事 室内装修施工会与其它工种的交叉作业，应注意完成施工的成品保护； 项 已经施工的墙面如受到脏物污染，可用干净的湿抹布轻轻擦洗，污染严重的应打磨后重新挂腻 子刷涂料； 在机电管线施工前，应完成腻子施工； 机电管线完成之后进行墙面第一遍乳胶漆施工，以避免机电管线安装对墙面的污染，在竣工移 170中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 交前，完成最后一遍乳胶漆面层涂料施工； 有吊顶位置，顶棚无需进行腻子及涂料施工，墙面可施工至吊顶标高以上100mm； 腻子及涂料施工时，机电及装修单位应做好相应位置的成品保护工作，避免对其成品的污染。 5、栏杆扶手工程 本工程栏杆扶手主要为不锈钢钢管扶手，主要施工工艺如下： 表6-10-13 栏杆、挡板施工工艺 类型 做法 1、为确保扶手最终完成效果，楼梯扶手在结构施工时不设置预埋件，采用后置预埋件方法； 2、扶手施工前，依据深化图纸中扶手的坡度、连接件的位置，在墙面上放出埋件固定点； 3、以膨胀螺栓将埋件板固定于墙面，，固定点混凝土基层应牢固可靠，不得松动，如为砌筑 隔墙或轻质隔墙，应在墙体施工时对固定点进行提前加固，在螺栓拧紧后，将螺母与螺杆之间 焊死，防止螺母与钢板松动； 不锈 4、放出扶手的定位线，并对安装完的埋件进行复核，以确定埋板位置与焊接位置的准确性， 钢扶 如有偏差，及时修正，应保证连接钢管可以全部坐落在钢板上，并且四周能够焊接； 手 5、将不锈钢连接钢管焊接于埋件板上，安装成品法兰盘，待墙面装修完成后，再以环氧树脂 粘贴于墙面； 6、对成品不锈钢扶手进行预安装，与墙体扶手线吻合时，方可开始正式焊接； 焊接采用彩氩焊接，焊接应牢固可靠，焊接后对借口进行打磨抛光处理； 7、不锈钢扶手应在其余专业基本施工完毕后开始，避免不必要的破坏，完工的不锈钢扶手应 做好表面的成品保护，防止硬物撞击造成的破坏。 1、为确保栏杆最终完成效果，避免结构施工时预埋造成的偏差，栏杆埋件在结构施工时不设 置，采用后置预埋件方法； 2、栏杆施工在结构基层上，栏杆施工前，依据栏杆深化图纸，在土建基层上放出固定点定位 线，固定点的基层应牢固可靠； 3、以膨胀螺栓将连接钢板固定于地面，在螺栓拧紧后，将螺母与螺杆之间焊死，防止螺母与 钢板松动； 4、安装立柱前，放出栏杆的定位线，并对安装完的埋件进行复核，以确定埋板位置5、与立杆 焊接位置的准确性，如有偏差，及时修正，应保证立杆可以全部坐落在钢板上，并且四周能够 钢管 焊接； 栏杆 6、安装立柱时，应确保立柱的垂直度，焊缝饱满，满足规范要求，焊接完毕后，对焊接位置 进行打磨处理； 7、扶手安装前，依据楼梯的倾斜角度，在方钢管上切出斜槽，从一端向另一端顺次电焊安 装，必须将沿焊缝每边30～50mm范围内的油污、毛刺、锈斑等清除干净，相邻立杆扶手对接 准确，接缝严密； 8、确定焊接定位、斜度满足要求后，将立杆与扶手钢管满焊固定； 全部焊接好后，将焊缝打磨砂光，直到不显示焊缝； 9、需设置梯裙的栏杆，在栏杆安装完毕后，以C15细石混凝土浇筑完成。 171中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 6.11防水施工方案 6.11.1 防水工程概况 本工程防水施工主要涉及到地下室防水、室内防水、屋面防水。防水混凝土的施工缝、 穿墙管预留洞、转角、坑槽等部位和变形缝等地下工程薄弱环节建筑构造做法应按《地下防 水工程质量验收规范》处理；所有防水材料的主要性能指标均应符合《地下工程防水技术规 范》规定；所有设备管道穿墙时，应做防水套管并对照各专业图纸做好预留预埋，以防止后 凿影响地下室防水效果。 6.11.2 特殊部位防水处理 本工程地下室防水等级为一级，采用外防水形式，地下室外墙、底板、顶板、基础采用 抗渗混凝土，卷材采用 SBS 高聚物改性沥青防水卷材。由于地下水位较高，地连墙及地下 室外墙交界处及防水施工质量控制成为确保防水工程安全可靠，不渗不漏的重要步骤。 地连墙及地下室外墙交界平面图 粗线表示通道外边线 原方案在施工中，止水钢板与防水体系无法闭合，故根据设计图纸，我司采取以下优化 172中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 方案： 步骤 施工内容 示意图 地连墙先浇筑混凝 1 土，施工止水钢板 施工抗渗自防水钢 2 筋混凝土地下室外 墙 施工外防水层，附 加防水层 施工内村墙及排水 沟 支护桩桩头防水 173中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 柱顶凿毛，清理干净，施工缓膨型遇水膨胀止水胶圈，自防水钢筋砼底板 地下室顶板、底板侧墙内防水 174中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 角部钢网加强，施工钢板止水带，水泥砂浆圆角，防水层， 175中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 6.11.3 具体防水措施 一、地下室防水 1、地下室上部如有建筑物，则地下室侧墙上的防水卷材应延伸至顶板面1.0m，地下室 上部如无建筑物，则顶板上应满铺防水卷材。 2、地下室底板、侧墙、顶板的表面处理：局部裂缝、渗水点用快速修补堵漏剂封堵， 蜂窝麻面处用1:2水泥砂浆补实。 3、非全埋地下室有防水部位参见全埋相应部位防水做法。 序号 部位 材料 防水等级 （4+3）厚双层SBS改性沥青防水卷材（耐根穿刺+普通）（II 1 地下室顶板 二级 型） 2 地下室侧墙 4mm 厚SBS 高聚物改性沥青卷材防水层 二级 3 地下室底板 4mm厚SBS改性沥青防水卷材（耐根穿刺+普通）（II型） 二级 地下室露天楼 4 硅酮密封胶 一级 梯 5厚聚合物水泥砂浆（内压一层耐碱纤维网格布）（改性聚丙 5 地下室外墙 一级 烯抗裂纤维0.9kg/m³）/1.0厚聚合物水泥基防水涂膜 二、室内防水 1、防水层不应跨越变形逢及结构易开裂和难以防水的部位。 2、厨房、卫生间四周砌体墙根应浇筑同宽的、高出地面不小于150mm的细石混凝土。 3、地面防水层应上翻，高度不应小于300mm，与墙面防水层搭接宽度不应小于100mm。 4、地面与墙体转角、交角处应做2厚涂料附加增强层，每边宽不小于150mm。 5、卫生间防水层高度不宜低于1.8米，厨房不宜低于1.2米。 6、阳台地面防水应按卫生间要求设计，墙面应按外墙防水设计。 7、排水沟防水层应与地面防水层相连接。 8、下沉式卫生间应在结构板面上和地面饰面层下均设防水层；下防水层以防水涂料为 宜，上防水层以聚合物水泥防水浆为宜。填充层应采用吸水率低的材料，并应安装泄水管道 通向排水管。 9、地面排水坡度应不小于1%，并应坡向地漏。 10、在墙面上做水泥砂浆找平之前，应在墙面上涂刷一道界面剂。 三、外墙防水 1、不同墙体材料交接处以及高度大于等于24M的外墙，应在找平层中铺设钢丝网或耐 碱玻纤网格布。 2、防水层表面宜刷一道界面剂，以利与饰面层粘结牢固。 3、有保温的外墙饰面层，宜采用涂料，不宜采用面砖；一定要采用面砖时，必须做足 安全措施，保证面砖不脱落。 4、保温层上做保护层时应采用聚合物水泥砂浆3mm厚加网格布（饰面层贴砖时采用钢 丝网）。 5、外墙为面砖、陶瓷锦砖时，应采用聚合物水泥砂浆作粘合剂。 6、切实加强门窗洞口、分格逢、各种洞口、变形缝处的防水处理。 176中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 7、聚合物水泥防水砂浆的配合比： 水泥：细砂：EVA胶：水 =1：2：0.25：适量 序号 部位 材料 1 涂料墙面 1.0厚聚合物水泥基防水涂膜 5厚聚合物水泥砂浆（内压一层耐碱纤维网格布）（改性聚丙烯抗裂纤维 2 面砖外墙面 0.9kg/m³） 3 涂料墙面 5厚聚合物水泥砂浆（内压一层耐碱纤维网格布） 10厚1:2水泥砂浆（加5％防水剂、改性聚丙烯抗裂纤维0.9kg/m³），内 4 面砖外墙面 嵌镀锌钢板网500*500（∅8插墙筋焊接）固定 5厚聚合物水泥砂浆（内压一层耐碱纤维网格布）（加改性聚丙烯抗裂纤维 5 干挂石材墙面 0.9kg/m³） 四、屋面防水 1、本工程的屋面分为种植屋面、上人屋面及非上人屋面 序号 部位 材料 防水等级 3+4 厚 SBS 高聚物改性沥青防水 1 上人屋面 二级 卷材 4+3厚双层SBS改性沥青防水卷 2 种植屋面 二级 材（耐根穿刺+普通） 3 不上人屋面 4厚SBS改性沥青防水卷材 二级 2、防水系统施工 序号 材料 1 将施工主材 SBS 改性沥青防水卷材准备好，备齐与施工相关的其他辅助材料。 2 准备好笤帚、刮板、滚刷、壁纸刀、压辊、热风枪、水泥钉等施工机具。 3 按进度要求合理组织施工人员，并安排专人负责文明施工、成品保护等事宜。 4 防水卷材经进场检查外观和物理力学性能复试合格。 基层已办理完验收和交接手续。基层应干净、坚实、平整，基面光滑，不得有酥松、起砂、起 5 皮现象，基层阴阳角顺直并做成圆弧形。阴角最小半径 100mm，阳角最小半径 20mm。 1）、楼板平面防水卷材施工 本章节是按照双层防水卷材施工工艺进行阐述，基础底板防水卷材只设计为一道防水卷 材，施工方法参照本施工工艺。 2）、工艺流程 177中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2、施工方法 1）基层处理 基层必须牢固，无松动、开裂及起砂等缺陷。基层表面应平整、均匀一致。 基层应干燥，含水率宜小于 9%，测定方法是：将 1m 见方的卷材覆盖在基层表面上， 静置 2～3h，若覆盖处的基层表面无水印，且紧贴基层一侧的卷材亦无凝结水痕，即为基层 含水率小于 9%。基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的折角或 圆角。 必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净，最好用高压空 气进行清理。阴阳角、管道根部等处更应仔细清理，若有油污、铁锈等，应以砂纸、溶剂等 予以清除干净。 2）涂刷基层处理剂 在已处理好的基层上，用长柄滚刷将基层处理剂涂刷在基层表面，要涂刷均匀，不得 漏刷或漏底。基层处理剂涂刷完毕须经过8h以上达到干燥程度方可施行热熔法施工。 3）贴附加层 附加层采用热熔满粘法施工。方法是先按细部形状将卷材剪好，不要加热，在细部贴一 下，视尺寸、形状合适后，再将卷材的底面（有热熔胶的一面），用手持汽油喷灯烘烤，待 其表面呈熔融状态，即可立即粘贴在已涂刷一道密封材料的基层上，并压实铺牢。对所有的 阴阳角、套管管根、预埋件等部位做卷材附加层，附加层宽度为 500mm，两边均匀搭接 250mm，要求进行满粘，在由三个面组成的阴角、底板外侧立在与平面交接处阴角、以及防 水容易被从外侧损坏的地方，还需在防水外面加第三层附加保护层。对凸出基层部分结构做 500mm 宽附加层，平立面交界处附加层延伸成局部四道防水层。附加层必须经项目质检员验 收合格后方可进入下道工序。 4)弹线试铺 在已处理好并干燥的冷底子油基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴 卷材的基准线用粉线弹好，以便按此基准线进行卷材铺贴施工。在立面与平面的转角处，卷 材的接逢应留在平面上，距立面不应小于 500mm。 5)大面积铺贴防水卷材 平面及立面均采用热熔满粘法施工。大面积满粘采用“滚铺法”，先铺粘大面、后粘接 搭接缝。卷材与卷材之间的粘贴采用满粘法，不得空鼓。搭接宽度：长边搭接不小于 100mm，短边搭接不小于 150mm。相邻防水卷材搭接接头应相互错开 1/3L（L 为防水卷材宽 度）；如设计有两道卷材防水，则第二层卷材接缝与第一层错开 1/2 幅宽，即第一层接缝 在第二层中间部位。 178中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 6)卷材搭接缝施工 卷材搭接缝以及卷材收头的铺粘是影响铺贴质量的关键之一，不随大面一次粘铺，而做 专门处理是为保证地下工程热熔性卷材防水层的铺贴质量。搭接缝及收头的卷材必须 100% 烘烤，粘铺时必须有熔融沥青从边端挤出，用刮刀将挤出的热熔胶刮平，沿边端封严。 7)屋面蓄水试验 蓄水试验的蓄水深度应不小于 20mm，蓄水高度一般为 30-100mm，蓄水时间为 24 小时， 水面无明显下降为合格。 8）检查验收 施工完毕并应尽快组织验收，验收完成后应尽快对防水层施工保护层，并进行隐蔽；如 因特殊情况无法及时隐蔽，应采取有效的临时保护措施。 3、局部位置防水构造要点 序号 项目 项目内容 泛水收头应根据高度和泛水材料确定收头密封形式；砖墙上的卷材收头可压 卷材的防水构造 入砖墙凹槽内固定密封，凹槽距离屋面找平层最低高度不应小于 250mm，凹槽 1 做法 上部的墙体应做防水处理；混凝土墙上的卷材收头应采用金属压条钉压，并 用密封材料封严。 1、水落口上口的标高应设置在沟底的最低处。 2、防水层伸入水落口杯内不应小于 50mm。 3、水落口周围直径 500mm 范围内坡度不应小于 5%，并采用防水涂料或密封 2 水落口防水构造 材料涂封，其厚度不应小于 2mm。 4、水落口与基层接触处应留宽 20mm，深 20mm 凹槽，并嵌填密封材料。铺至 水落口的各层卷材和附加层，均应粘贴在杯口上，用雨水罩的底盘将其压 紧，底盘与卷材间应满涂胶结材料予以粘结，底盘周围用密封材料填封。 伸出屋面管道卷材铺贴应加铺两层附加层。防水层铺贴后，上端用沥青麻丝 扎紧，最后用密封材料密封。穿过防水层的管道分直接穿过和套管穿过两 伸出屋面 种。直接穿过防水层的管道四周找平层按设计要求放坡，与基层交接处必须 管道的防 3 预留 20mm×20mm 的槽，嵌填密封材料将管道四周除锈打光，然后加铺附加增 水构造做 强层。用套管穿过防水层时，套管与基层间的做法与直接穿管做法相同，穿 法 管与套管之间先填弹性材料如沥青麻丝、泡沫塑料，每端留深 20mm 以上凹槽 嵌密封防水材料，然后再做防水层。 4、聚氨酯防水涂料 聚氨酯防水涂料具有涂膜防水性能高、富有弹性、大延伸能及耐腐蚀、与基层粘结力 强等特点。 1）、 工艺流程 2）、施工方法 a、基层要求及处理 防水基层要求用 1：3 的砂浆抹成 1/50 的泛水坡度，表面要抹平压光，不允许有凹凸 不平、松动和起砂掉灰等缺陷存在。排水口或地漏部应低于整个防水层，以便排除积水。有 套管的管道部位应高出基层表面 20mm 以上，阴阳角部位应作成直径约 20mm 的小圆弧，以 便涂料施工。所有管件、卫生设备、地漏或排水口管必须安装牢固，接缝严密，收头圆滑， 不得有任何松动现象。 b、底涂：底涂配料 A 料：B 料：稀释剂=1：2：适量的比例（以刷子涂刷方便为宜， 179中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 不可用过多的溶剂，以免造成浪费及污染周围环境）。注入搅拌桶内混合均匀，再用滚刷均 匀涂布于基层，涂布量一般以 0.1～0.2kg/m2 为宜。 c、局部增强：对伸缩缝、控制缝、阴耻角、管道缝等外，可由一层加筋布增强，固化 后再进行整体防水施工。 d、防水涂膜比（整体防水层）：不同型号的聚氨酯，分别按下列比例（重量比）注入 混料桶内，充分搅拌 5 分钟即可使用。混合好的料需立即使用，否则会固化。施工时，用 橡胶或塑料刮板将防水涂料涂刮在已涂刷过底涂料的表面上，涂布厚度要求一致，一般涂布 三道。前道涂膜固化后再与前道涂布方向呈垂直向涂刷下道防水膜，每道用料量 0.6～ 0.5kg/m2 为宜。 e、蓄水实验：最后一道防水层干固 48h 后，蓄水 24h 检验，无渗漏为合格。 f、保护层：如果需要用刚性保护层，需增加防水涂膜与刚性保护层之间的粘结力，可 在最后一道涂膜尚未守成固化后，在其表面稀疏地撒上干净的料径为 2mm 的砂料（干燥）， 待粘有砂料的涂膜固化后，再进行刚性保护层施工。 6、预防防水渗漏措施 1）、地下室防渗漏 序号 控制要点及防治措施 降低地下水位，保证水位位于持力层底标高下0.5m；砌筑转胎膜后，外侧粉刷水泥砂浆，并涂 1 刷 2 厚聚合物水泥基防水涂料。 自防水混凝土表面产生麻面及孔洞造成渗水漏水（混凝土离析或振捣不实），针对上述问题， 2 对于自由入模高度过高者，应使用串桶滑槽，浇筑应按施工方案分层进行，振捣密实。对于钢 筋密集处，可调整石子级配，较大的预留洞下，应预留浇筑口。 穿墙拉杆及套管地下室外墙施工时，固定模板用的铁丝和螺栓不得穿过防水混凝土结构，结构 内部设置的各种钢筋及绑扎铁丝均不得接触模板，穿墙拉杆采用对拉止水螺杆。套管周围的混 3 凝土必须捣实，对套管周围的混凝土进行振捣时，不能有漏浆，此处的混凝土不能有孔洞，必 须密实。主管与套管按设计要求用防水密封胶封严。 施工缝底板混凝土连续浇筑不得留有施工缝，墙体只允许设水平施工缝，水平缝距底板上表面 300mm 留平直缝，浇注混凝土前预埋 300×3 的止水钢板，止水钢板与墙体钢筋焊接固定。在施 4 工缝上继续浇筑混凝土前，应将施工缝处的混凝土表面凿毛，清除浮粒和杂物，用水冲洗干净 保持湿润，并铺设一层 30 厚的水泥砂浆。 5 地下室外墙和基础底板留置的施工缝应按照设计要求处理，保证达到设计的防水要求。 2）、地上外墙防渗漏 序号 内容 外墙混凝土构件，所有外墙混凝土构件在拆模后应进行检查，做结构修补工序，所有的蜂窝麻面 1 空洞都会造成渗漏的隐患，都要进行处理，比较小可采用防水砂浆补再刷一道聚合物防水，比较 大应采用压浆处理。保证砼的密实性。 外墙构件螺杆洞的处理做法为：沿孔洞中心凿直径 5cm 深 3cm 的凹面，再对凹面采用堵漏灵补 2 平凹面，采用聚合物防水沿孔洞中心刷一径直径 30cm 防水层。 所有构件模板安装禁止采用木条支撑或固定，吊模可采用加焊钢筋支架支撑，剪力墙或梁的内撑 3 应采用钢筋。 4 尽量不在外围竖向结构上留施工缝。 5 外围的墙、栏板上的穿墙螺杆的外头要加钢板堵头,中间加止水片。 180中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 用掺适量微膨胀剂的防水砼或防水砂浆,堵实外墙上顶留的设备孔洞、外爬架的孔洞等所有孔 6 洞。 7 砌体外墙的砌筑砂浆要掺防水粉;在外面涂刷掺防水涂料的砂浆后,方可抹底灰。 8 外墙打底用砂浆的强度要足够。 9 幕墙埋件施工后应进行细部防水处理，保证外部水不通过埋件处进入室内。 10 外墙防水层施工应规范，外墙幕墙面层应密封严密，不得有缝隙。 3）、室内地面防渗漏 序号 内容 有防水要求的房间楼板混凝土应一次浇筑，振捣密实。楼板四周应设现浇钢筋混凝土止水台，高 1 度不小于 120mm，且应与楼板同时浇筑。 防水层应沿墙四周上返，高出地面不小于 300mm。管道根部、转角处、墙根部位应做防水附加 2 层。 管道穿过楼板的洞口处封堵时应支设模板，将孔洞周围浇水湿润，用高于原设计强度一个等级的 防渗混凝土分两次进行浇灌、捣实。管道穿楼板处宜采用止水节施工法。PVC-U 管穿楼板的节点 技术处理参考如下图。 3 对于沿地面敷设的给水、采暖管道，在进入有水房间处，应沿有水房间隔墙外侧抬高至防水层上 4 反高度以上后，再穿过隔墙进入卫生间，避免破坏防水层。 地漏安装的标高应比地面最低处低 5mm，地漏四周用密封材料封堵严密。门口处地面标高应低于 5 相邻无防水要求房间的地面不小于 20mm。 有防水要求的房间内穿过楼板的管道根部应设置阻水台，且阻水台不应直接做在地面面层上。阻 6 水台高度应提前预留，保证高出成品地面 20mm。有套管的，必须保证套管高度满足上口高出成品 地面 20mm。 防水层上施工找平层或面层时应做好成品保护，防止破坏防水层。有防水要求的房间应做二次蓄 7 水试验，即防水层施工完成时一次，工程竣前检查时一次，蓄水时间不少于 24 小时，蓄水高度 不少于 20-30mm,并形成记录。工程竣前检查应带水检查。 4）、屋面防渗漏 序号 内容 不得擅自改变屋面防水等级和防水材料，确需变更的，应经原审图机构审核批准，图纸设计中应 1 明确节点细部做法。 屋面防水必须由有相应资质的专业防水队伍施工，施工前应进行图纸会审，掌握细部构造及有关 2 技术要求。 防水工程应严格按施工图施工。施工前应进行图纸会审，掌握细部构造及有关技术要求；编制切 3 实可行的防水工程施工方案或确定技术措施，经审批通过后方可展开施工。 4 防水材料进场后，建设单位应委托检测机构抽检合格后方可使用。 181中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 卷材防水屋面基层与女儿墙、山墙、天窗壁、变形缝、烟（井）道等突出屋面结构的交接处和基 5 层转角处，找平层均应做成圆弧形，圆弧半径应符合规范要求。 卷材防水在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应做防水附加层；附加层经验收合 6 格后，方可进行下一步的施工。 6.12机电施工方案 6.12.1 工程概况 本项目总承包负责所有建筑结构图纸上的预留洞口，负责地下室部分及±0及以下埋于 混凝土结构内的机电/消防/弱电线管、底盒、套管、预留预埋、穿越建筑物混凝土墙、楼板、 梁的套管的供应及安装，负责洞口封堵及套管与结构之间的封堵，以及防雷接地工程施工， 工程概况如下。 1、机电预留预埋工程概况 混凝土、砖墙及砌块墙内需预埋的套筒、套管及预埋件在指定分包单位进场前由总承包 方供应及按照留洞施工图进行安装，指定分包单位进场后由指定分包单位供应及进行安装。 主要包括：混凝土墙体套管预埋、电气配管预埋、结构墙体及楼板预留洞等，具体如下表： 表6-12-1 施工部位预埋施工内容 序号 部位 施工内容 1 人防区 密闭套管、防爆波地漏、测压装置 2 外墙 刚性防水套管 3 水池壁 柔性防水套管 4 电气及消防弱电预埋穿线管 5 室内结构墙体 刚性套管 6 预留洞口 7 室内楼板 管井预留洞口 表6-12-2 各机电专业预埋施工内容 序号 专业名称 施工内容 1 给排水专业 结构预埋管道、套管；结构（墙体及楼板）预留孔洞 2 暖通专业 结构预埋套管、（墙体及楼板）结构预留孔洞 3 电气专业 结构预埋套管、（墙体及楼板）结构预留孔洞及电气管线埋。 2、防雷接地工程概况 本项目防雷接地系统概况如下表： 表6-12-3 雷接地系统概况 序号 系统名称 功能描述 1 防雷系统 （1）类型：本工程防雷等级为二类； 182中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （2）接地体：利用建筑物的基础作接地装置，选定基础或地梁内两根不小于Ø16钢 筋可靠焊接； （3）引下线：利用钢结构柱或剪力墙两根Ø16以上主筋通长焊接作为引下线，引下 线上端与避雷带焊接，下端与接地装置焊接。并预留人工接地连接点； （4）防侧击雷保护：自45米起，每层设置镀锌扁钢作为独立的环形均压环，并与 防雷引下线可靠连接； （5）防感应雷：低压电源进线电缆金属外皮与总等电位连接端子板连接，进出建筑 物的各种金属管道，电缆金属外皮，配电箱的PE母排以及防雷接地预埋件均应与总 等电位接地端子板连接； （6）防电磁脉冲：在适当的位置(包括每台变压器低压侧、引入建筑物的每组强电 及弱电线路、重要设备配电箱及室外用设备配电箱)设置SPD防浪涌保护器； （1）本建筑物配电系统的接地为TN-S系统； （2）等电位连接：在各变配电室设置总等电位连接端子板（MEB），由接地线引至 接地极。共享接地装置应在不同处采用两根连接导体与室内总等电位连接端子板相 2 接地系统 连。每层电气竖井内设置楼层等电位连接端子板（LEB），由接地干线与总等电位连 接端子板。各设备机房设置局部等电位连接端子板，并分别与楼层等电位连接端子 板连接。浴室，卫生间，游泳池等涉水房间设置等电位连接端子板，并作局部等电 位处理。进出建筑物的各种金属管道，电缆金属外皮，配电箱的PE母排以及防雷接 地预埋件均应与总等电位接地端子。 6.12.2 预留预埋施工 1、结构预留孔洞 （1）技术要求 1）根据留洞施工图编制相应结构留洞、套管图和洞口、套管检查表，供施工和检查使 用。加强对图纸的熟悉程度，对系统管路的走形成立体的认识； 2）会同各个专业技术人员，结合各专业图纸审核预留洞有无冲突的问题，发现问题及 时通过设计进行解决； 3）留洞尺寸，必须符合有关规范和设计有关规格、间距的要求。 4）在配合施工中，各专业人员必须随工程进度密切配合土建作好预留洞工作。 5）为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业承包商认可的 情况下，填写《结构预留洞一览表》，施工过程中认真对照检查。 表6-12-4 结构预留洞一览表示例 序号 洞口编号 轴线位置 标高 规格 完成情况 备注 6）在混凝土楼板、梁、墙上留孔、洞和预埋件时应有专人按设计图纸将管道及设备的 位置、标高尺寸进行测定，标好孔洞的部位，将预制好的、预埋铁件在绑扎钢筋前按标记固 定牢。在浇筑混凝土过程中应有专人配合校对，看管、埋件，以免移位。打混凝土时应有专 人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象，预留洞口应光滑完整无破损。 7）遇有需切断钢筋的情况时，必须预先征得有关部门的同意及采取必要的补救措施后， 方可进行后续工作。 （2）操作要点 表6-12-5 结构预留孔洞操作要点 内容 示意图 操作步骤及要点 183中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 加强筋，绑扎，禁止焊接 （1）在楼板上依据轴线及标高、坐标放出洞口 位置线，并注明其标高、坐标; （2）依据结构50标高线控制木盒高度; 预留洞口 墙体 （3）将木盒内部用泡沫或锯沫填实两端用胶带 留洞 封严封牢; （4）若预留木盒尺寸较大，可于盒中加设木方 斜撑，以防止混凝土浇注过程中木盒外框坍 预留木盒 塌。 预留洞木盒 钢筋 （1）在楼板底模上依据轴线及坐标放出洞口位 结构 置线，将预制好的木盒放置洞口位置线上； 楼板 （2）用钉子将木盒固定； 留洞 （3）将木盒内部用泡沫或锯填沫实上端用胶带 封严封牢。 预 埋 件 （1）在楼板底模上依据轴线及坐标放出预埋件 的位置线，将预埋件放置在线位上用钉子固定 牢; 钢 筋 （2）等到楼板第一二层钢筋绑完然后把预埋件 预埋 的拉钩筋与一二层钢筋绑牢。 件施 （3）在结构墙体竖向钢筋绑扎完成后，横向钢 工 筋绑扎到预埋件的标高，依据结构50标高线控 制高度。 （4）根据轴线、标高、坐标将预埋件固定在钢 筋上。 2、电管预留预埋 （1）工艺流程 （2）材料要求 施工使用的材料型号规格必须符合设计图纸要求及施工验收规范规定。 1）所有金属管均为金属镀锌钢管，壁厚均匀、焊缝均匀，无劈裂、砂眼、棱刺和凹扁 现象，并应具有产品合格证、产品质量证明书、检验报告等。导管壁厚度应符合下表的规定： 表6-12-6 导管壁厚度要求表（单位：mm） 导管公称直径尺寸 Φ16 Φ20 Φ25 Φ32 Φ40 Φ60 184中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 公称直径公差 0—0.3 0—0.3 0—0.4 0—0.4 0—0.4 0—0.5 最小壁厚 1.5±0.15 1.6±0.15 1.6±0.15 1.6±0.15 1.6±0.15 1.9±0.15 2）采用工厂预制铁制灯头盒、开关盒、接线盒。预制大样图和现场安装如下表： 表6-14-7 线盒预制与安装 现场安装图 现场安装图 袋装锯末填充密实 袋装锯末填充密实 丝扣锁母 丝扣锁母 SC20，L=300 SC20，L=300 SC20,L=300 1 跨接圆钢 6 双面满焊，10d 185 003=L，02CS 跨接圆钢 6 双面满焊，10d 1 3 2 跨接圆钢 6 双面满焊，10d 袋装锯末填充密实 丝扣锁母 袋装锯末填充密实 丝扣锁母 SC20，L=300 1 2 SC20，L=300 SC20，L=300 跨接圆钢 6 跨接圆钢 6 双面满焊，10d 双面满焊，10d 003=L，02CS 003=L，02CS 跨接圆钢 6 双面满焊，10d 4 1 3 2 3）盖板的规格、孔距应与底盒配套，外形完整无损，面板颜色均匀。 4）用的各种型钢材质应符合要求，镀锌型钢的镀锌层完整无损。 5）所用镀锌材料如钢管、螺栓、垫圈、弹簧垫圈、支架等必须是热镀锌件。 6）其他材料，如铁丝、电焊条、防锈漆等材料无过期变质现象。 （3）操作要点 1）配合施工中，电气专业人员随工程进度密切配合土建作好预埋工作，加强检查，杜 绝遗漏，所有线管的终端口及电线盒要进行封堵处理，以防止杂物进入，浇筑混凝土时应派 专人看护； 2）敷设前检查管路是否畅通，内侧有无毛剌，管子不顺直必须调直； 3）根据施工图要求，确定盒、箱实际的轴线位置，以土建弹出的轴线与水平线为基准， 挂线找平，线坠找正，标出盒、箱实际的轴线位置和实际的尺寸位置，灯位盒反复推敲后， 在模板上用红色彩笔标出盒位，要了解各室（厅）地面和吊顶构造，满足二次接管和吊顶内 配管要求，同时使盒、箱的外盖、底边与最终地面距离符合规范和设计要求； 4）敷设于混凝土的管口、管子连接处均应作密封处理。采用防水密封结构的连接配件，中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 或在连接处涂敷电力复合脂； 5）埋入墙或混凝土内的管子，离建筑物、构筑物表面的净距必须不小于15mm（其中消 防管路要求30mm），管道之间间隙不小于10mm。电气预埋管、盒，防止位置偏移，在预埋 管或盒用四根附加筋箍起来，再与主筋绑扎牢固。限位筋与主筋用粗铁丝绑扎，不允许电焊 主筋。管路配好后，及时报验，随土建浇灌砼施工同时完成。 6）管径在20mm以下时，使用手扳煨管器煨弯，管径为25mm以上时，使用液压煨弯器 煨弯。钢管煨弯时焊缝应放在左右侧面。使用液压煨管器时先将管子放入模具，然后扳动煨 管器，煨出所需弯度。要求煨弯处无折皱、凹扁和裂缝现象； 7）切断管子时，断口处必须平齐不可歪斜，管口刮铣光滑，无毛刺，管内铁屑除净； 8）根据设计图结合现场实际预制一些定尺钢管，用套丝机套丝，首先根据管外径选择 相应板牙，再将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛， 随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干净清晰，相邻两扣丝的同一部位不能 缺损，丝扣长度不能超长。管径20mm及以下时，应分二板套成；管径在25mm及以上时，应 分三板套成；套丝处应刷涂防锈漆防腐； 9）镀锌钢管暗敷设在钢筋混凝土结构中，线管应与钢筋绑扎固定，其间距不能大于 1.5米，转弯处不大于0.3米，线管严禁与钢筋焊接固定； 10）埋地的电线管路不应穿过设备基础，在穿过建筑基础时，必须加保护管； 11）镀锌钢管管路连接必须采用通丝管箍，管口在管箍中间对正，外露 2-3扣，并用接 地卡子将BVR4mm²的地线涮锡进行连接； 12）暗配的电线管路沿最近的路线敷设，并应减少弯曲；钢管安装时，无弯时不大于 30m、有一个弯时不大于20m、有二个弯时不大于15m、有三个弯时不大于8m必须加装接线 盒，无法加装接线盒时，可加大一号管径； 13）暗管弯曲半径要大于管外径的6倍； 14）穿越外墙的钢管必须焊止水片，埋入土层的钢管做沥青防腐处理； 15）金属导管内外壁应防腐处理，埋设在混凝土内的导管内应防腐处理，外壁可不防腐 处理。暗埋于砖墙或其它墙内的钢管必须用防锈漆处理； 16）变形缝处理： 表6-12-8 管路穿变形缝处理 内容 示意图 操作要点 伸缩缝 开长孔 变形缝两侧各预埋一个接线箱，先把软管的一端 管路变形 固定在接线箱上，另一侧接线箱底部的垂直方向 缝处理做 开长孔，其孔径长、宽度尺寸不小于被接入管直 法 接地线 径的2倍。两侧连接好补偿跨接地线。 （4）防探测器盒口和线管的安装： 1）安装方式 186中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 地下室内消防探测器盒口和线管建议采用暗管敷设。其他区域型钢楼板，建议采用明管 敷设，在核心筒墙预留接线盒。 2）消防探测器盒口安装位置要求 a、在宽度小于3m的走道顶棚上的探测器，宜居中布置，感温探测器的安装间距不应超 过10m，感烟探测器的安装间距不应超过 15m，探测器距墙的距离，不应大于探测器安装间 距的一半； b、探测器至空调送风口边的水平距离不应小于1.5m，并宜接近回风口安装； c、在楼梯间、走廊等处安装感烟探测器时，应选在不直接受外部风吹的位置； d、在与开水间、浴室等房间连接的走廊安装探测器时，应距其入口边缘1.5m安装。 e、安装在顶棚上的探测器边缘与下列设施边缘水平距离见表3-15-8。 表6-12-9 探头与器具间距表（单位：m） 器具 灯具 高温光源 电风扇 扬声器 送风口 喷洒头 防火卷帘 距离 0.2 0.5 1.5 0.3 0.5 0.5 1-2 3、套管预留预埋 （1）套管的设置原则： 管道穿过楼板、梁、建筑外墙及隔墙、基础等处时，必须设置套管。套管管径比内穿管 管径大1-2号。套管顶部应高出完成地面，一般区域为 20mm，卫生间及厨房间等为 50mm， 下端与楼板相平。安装在墙壁上的套管端头应与饰面平齐。套管与内穿管道之间使用玻璃纤 维物料填实。管道穿地下室、地下构筑物外墙、屋面时应采用刚性防水套管。 （2）特殊部位防水套管制作、安装工艺，详见下表所示： 表6-12-10 特殊部位防水套管制作安装示意图 部位 示意图 符号说明 （1）刚性防水套管（铸铁管）： 3 2 1 1-铸铁管 2-钢套管 3-翼环 4-石棉水泥 5-油麻 单根 5 4 管道 穿越 （2）刚性防水套管（钢管）： 外墙 6 1 5 1-钢管 2-钢套管 3-翼环 4-挡圈 5-石棉水泥 6-油麻 2 4 3 187中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （1）群管穿外墙安装工艺 1-钢板厚10,四周均与混凝 土墙中钢筋焊接，钢板居墙 中安放； 2-墙内钢筋不断，管道安装 后用高一级微膨胀混凝土浇 捣； 3-洞边墙厚两侧补强筋；4- 洞边补强筋；5-群管。 多根 管道 穿越 外墙 （2）电缆管穿地下室外墙 1100 W 600 188 001 150镀锌钢管 10 油麻 10 25 100 051 08 002 电缆 当墙内钢筋被穿墙管截断时, 管四周墙厚两侧补强筋见结 构详图或为相应方向相应侧 被穿墙管截断钢筋总面积的 1/2 止水片 （1）水泵吸水管穿水池套管柔性防水套管： 5 4 3 2 6 1 1-钢管2-法兰套管3-密封圈 管道 4-法兰压盖5-螺柱6-螺母 穿越 6-法兰8-密封膏嵌缝9-建筑 水池 外墙10-内侧11-柔性填缝材 料 8 7 10 11 9 （2）管道穿水池套管大样图 管道 穿越 水池 厚壁池水 001 002于大 001 51 08距间小最 双面法兰 厚壁池水 051于等于小 001 001 单面法兰 51 法兰执行国家标准 防水套管施工要领： 制作要领：①切口整齐；②内壁红丹防锈漆二道；③止水板焊接饱满； 安装要领：①固定牢固。②内部（锯末）填充密实；③端口与模板平齐、紧密； 成品保护要领：①拆模清理干净；②内壁及端口防腐修补。 6.12.3 防雷接地施工 1、工艺流程中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （1）防雷接地系统施工总流程 主体结构 专业设备 基础施工阶段 调试阶段 施工阶段 安装阶段 桩内接地钢筋 接地引下线连接 接地端子引出 避雷针安装 引上焊接 接地等电位均压 设备接地线连接 接地电阻测试 基础接地环网连 接焊接 环焊接 （专业公司完成） 接地验收 基础接地电阻测 预留接地引出点 接地测试 试 幕墙接地 （专业公司完成） 避雷带焊接 （2）接地装置施工流程： 焊接底板 竖向主筋与底 竖向主筋 接地电阻 定位 隐蔽验收 钢筋 板钢筋焊接 标识 测试 （3）避雷引下线施工流程： 扁钢/圆钢 与接地装置焊 随建筑结 接地电阻 定位 隐蔽验收 调直 接 构引上 测试 2、防雷接地装置（接地网格）的施工工艺 （1）本工程底板避雷网格利用结构内两根直径不小于 Ф16的钢筋连接。根据图纸要求， 综合接地系统采用自然接地系统，利用基础钢筋做接地极。接地网格及与之相连的桩内引下 线共同构成共用接地体。底板防雷接地网格不大于18m×18m，网格采用Ф16圆钢进行跨接。 （2）跨区域连接时应做好接续工作，以免漏点。标记采用白色漆在所要焊接的钢筋上 作一道30mm的记号。接地网格的焊接采用双面施焊，焊接长度应大于钢筋直径的 6倍；圆 钢与圆钢搭接长度应不小于圆钢直径的6倍，双面施焊；扁钢与扁钢搭接长度焊接应不小于 扁钢宽度的2倍，当宽度不同时，搭接长度应以扁钢宽的为准，三个棱边焊接，焊接处的焊 缝平整饱满，有足够的机械强度，无夹渣、咬肉、虚焊、漏焊等缺陷，焊后除渣。焊接完每 一处焊点后，要做到将焊渣、焊条节清理干净。所需构件应在加工厂进行预加工，禁止在现 场用电、气焊切割钢筋。 3、人工防雷接地体的安装工艺 本工程防雷接地采用各接地子系统共用同一接地装置的接地方式，共用接地电阻不大于 1欧姆。当接地电阻达不到要求时,补打人工接地极,并于预留接地连接点作可靠焊接，焊接 部位刷沥青防腐漆，直到满足要求为止。接地体埋设位置距建筑物1m；遇有垃圾灰渣等地 埋设接地体时，应换土，并夯实。接地极采用 Ф50镀锌钢管或50×5的镀锌角钢，其单根 标准长度为2.5m，直埋于垫层以下700mm处（垂直敷设）。接地极埋入时，先采用锚杆机向 下钻孔（Ф100，深6米），用PVC套筒作为护壁（防止砂浆、泥石流入以打好的孔中）。 将接地极放入孔洞后，再抽出套筒，同时回填高湿度的土质，并填实。接地极与接地网络线 之间采用专用铜夹件连接。避雷接地材料采用镀锌材质，随土建专业进行施工。施工完后进 189中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 行自检并做好电阻测试记录。 4、避雷引下线敷设 （1）各层的电气设备均应有可靠接地，焊接符合施工规范要求；引上主筋与钢结构焊 接不少于钢筋直径的6倍与屋面避雷带连接成整体。防雷引下线将利用建筑物钢筋柱或剪力 墙内直径不小于16mm的两根主钢筋作为引下线，避雷带和引下线可靠焊接，引下线和基础 接地装置可靠焊接。建筑物四周预埋镀锌钢板 150mm×300mm×5mm，并与引下线可靠焊接， 作为增补人工接地极连接使用。 （2）结构施工过程中，要按设计图纸的要求，在指定的位置设置接地预留板。接地板 与作为接地引上线结的构结钢构筋主筋或钢柱焊接，施工方法结如构下钢图筋： 钢板 钢板 t=6 300*150 焊接 钢筋 图6-12-13 接地预留板安装示意图 （3）当柱子为混凝土钢结构柱时，利用混凝土钢结构柱内不小于 16mm的两根主筋作为 引下线。当柱子只是钢结构柱，没有混凝土时，须沿钢结构柱另独立敷设两根 40mm×4mm的 镀锌扁钢通长焊接，形成一电气通路，并穿PVC管，用管卡固定。 （4）防雷引下线连接时应两面施焊，操作时应注意保护镀锌层。 5、防雷接地系统的测试 本建筑物内所有需要接地的设备:如变压器中性点、保护接地、防雷设施、消防设施、 通信设施共用同一接地装置,即利用建筑物基础作为接地装置，接地电阻不得大于 1欧姆； 施工后进行实测，采用符合IEC781的三线测试法，测试方法如下图所示： 接地电阻测试仪 S ES H E 检验方法： （1）实测或检查接地电阻测试记 电流探针 待测接地网 录，观察检查或检查安装记录。 （2）本工程取d=220m。测量三 电压探针 次，再取平均值，即： R=(R1+R2+R3)/3 d 190中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-12-20 地电阻测试示意图 6.12.4 人防电气施工 1、工艺流程 （1）防雷及接地工艺流程： 接地体安装→接地干线敷设→引下线利用柱主筋敷设→避雷网敷设 （2）钢管暗配工艺流程： 弹线定位→预制加工（煨管、切管、套丝等）→确定箱盒位置→固定箱盒→管路连接→ 管路敷设（现浇混凝土内配管及随墙、砌体配管）→变形缝处理→地线跨接 （3）管内穿线工艺流程： 选择导线(电缆)→扫管→穿带线→放线与断线→穿导线→绑扎→导线连接→线路绝缘电 阻测试 （4）桥架安装工艺流程： 红外线定位→支架与吊架固定→桥架安装→保护地线安装→电缆敷设→线路检查及绝缘 电阻测试 （5）母线槽安装工艺流程： 测量放线→支架安装→绝缘子安装→穿通板安装→穿墙套管安装→拉紧装置安装→矩形 硬母线加工→矩形硬母线连接→母线安装→母线中间交接试验→送电前检查→试送电→交工 验收 （6）电力电缆敷设工艺流程： 电缆穿管或沿支架、桥架敷设→挂标牌 （7）矿物绝缘电缆敷设工艺流程： 施工准备→现场实测、订货→到货资验→固定支架及电缆卡子的安装→敷设电缆→电缆 固定→中间接头制作→终端接头制作→防火分区防火封堵→系统绝缘复测→终端接头接线安 装→试运行及交验 （8）电缆头制作、接线和线路绝缘测试工艺流程： 材料检验→电缆绝缘摇测→剥切电缆护层→压接接线端子→固定相色绝缘管→试验、试 运行 （9）配电箱、柜安装工艺流程： 明装配电箱安装工艺流程如下：测量定位→固定螺栓安装→箱体固定→配线→绝缘测试 →通电试运行 暗装配电箱安装工艺流程如下：测量定位→箱体安装→箱（盘）芯安装→盘面安装→配 线→绝缘测试→通电试运行 配电柜安装工艺流程如下：基础型钢制安→盘（柜）安装→二次回路结线、盘（柜）内 配线→盘（柜）交接试验→试运行前检查→送电试运行 （10）开关和插座安装工艺流程： 校对盒的位置和标高→清理预埋盒→接线→面板安装 （11）灯具安装工艺流程： 灯具检查→灯具组装→灯具通电试亮→定位、放线→导线绝缘测试→灯具安装→通电试 191中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 运行 安装工艺 （1）接地（接零）线敷设 1）平直、牢固，固定点间距均匀，跨越建筑物变形缝有补偿装置，有保护管，油漆防 腐完整。 2）焊接连接的焊缝平整、饱满，无明显气孔等缺陷；螺栓连接紧密、牢固，有防松措 施。 3）断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全。防腐均匀， 无污染建筑物。 4）根据验收规范搭接长度扁钢≥2b；圆钢≥6D；圆钢与扁钢≥6D； 注：b为扁钢宽 度；D为圆钢直径；工程等电位镀锌扁钢为-40*4。 图6-12-23 套筒跨接焊示意图 图6-12-22 圆钢跨接焊示意图 （2）钢管暗配 1）钢管煨弯：一般管径在20mm以下时，用手板煨管器；管径在25mm以上时采用液压 煨弯器。钢管在混凝土楼板内弯曲半径不应小于管径的 10倍，且弯曲不应出现裂缝或显著 的凹痕等现象。 2）钢管切断：切断时应将需要切断的管子长度度量准确。切断口应刮铣光滑，无毛刺， 管内铁屑除净。 3）钢管套丝：采用套丝板和套丝机，丝扣不乱不过长，消除渣屑，丝扣干净清晰。 4）确定箱盒位置：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准， 挂线找平，线坠找正，标出盒、箱的实际尺寸位置。 5）箱盒固定：箱盒应平整牢固，坐标正确。 6）管路连接：管与管连接采用套管连接，安装时，连接管的对口处应在套管的中心位 置，套管的长度为连接管外径的 2.2～3倍，焊接口应牢固严密。埋入混凝土的钢管，离表 192中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 面的净距不小于l5mm；在砖墙内剔槽敷设时，必须用水泥砂浆抹面保护，保护层厚度不小 于15mm。管道超过下列长度，应加设接线盒：a.无弯时3Om；b.有一个弯时2Om；c.有二个 弯时10m；d.有三个弯时8m。盒、箱开孔整齐并与管径相吻合，要求一管一孔，不得开长孔。 管口入盒、箱时，管口不得与敲落孔焊接，管口露出盒、箱小于 5mm。两根以上管入盒、箱 要长短一致，间距均匀，排列整齐。然后按进出线方向尽量选择与管外径相近的接线盒，将 对应的敲落孔板取下，在钢管套丝端上好根母，再把钢管插入接线盒，拧紧锁紧螺母，注意 露出的丝扣约为2～3扣，然后焊接接地跨接线。最后将接线盒用湿锯末填满，用专用塑料 塞堵和胶带封好管口。接地跨接地线圆钢与钢管、线盒跨接的焊接长度为圆钢直径的 6倍， 且双面施焊。防护密闭做法如下图： 图6-12-23 防护密闭接线盒详图 6）各人员出入口和连通口的防护密闭门门框窗,密闭门门框墙上预留4根备用管,管径 为50mm，管壁厚度不小于2.5mm的热镀锌钢管,并进行防护密闭处理。做法如下图： 193中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-12-24 钢管穿线及封堵示意图 （3）管内穿线 1）选择导线：应根据设计图纸选择导线(电缆)。相线、中性线及保护地线的颜色应按 标准配置。即相线采用红、黄、绿三种颜色（一般A相为黄色，B相为绿色，C相为红色）； 中性线采用浅蓝色绝缘导线；用黄绿颜色相间的绝缘导线为保护地线。电缆也应当符合设计 及施工规范规定。 2）清扫管路：清扫管路是为了清除管子内部的灰尘、积水及杂物。清扫时可将布条的 两端牢固地绑扎在带线上，两人来回拉动穿带线，将管内杂物清净。 3）断线：导线的相线、零线可以在接线盒内断线连接，地线不可以断线连接，断线时 应按以下两种情况考虑：接线盒、开关盒、插座盒及灯位盒内导线的预留长度应为 15cm； 配电箱内导线的预留长度应为配电箱箱体周长的1/2。 4）管内穿线：在穿线前，应首先检查各个管口的护口是否整齐，如有遗漏和破损均应 补齐和更换。当管路较长或转弯较多时，要在穿线同时向管内吹入适量的滑石粉。 5）竣工验收前必须由施工单位和建设单位代表共同对电气系统的所有线路进行绝缘电 阻测试试验，其供电线路的相间、相对地、相对零、零对地绝缘电阻值必须大于 0.5兆欧， 并做好记录。 （4）桥架安装 1）弹线定位：根据设计图确定出进户线、盒、箱、柜的安装位置，从始端至终端（先 干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚等处，在线路的中心线进行弹线， 按照图纸要求及验收规范规定，分均匀档用笔标出具体位置。 2）支架与吊架安装：支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在 5mm范围内，切口处应无卷边、毛刺。支架与吊架应安装牢固，保证横平竖直，在有坡度的 建筑物上安装支架与吊架应与建筑物有着相同的坡度。支、吊架的角钢规格根据桥架规格大 小确定，固定点间距水平间距为1.5～3m，垂直间距不大于2m。在进出接线盒、箱、柜、转 角、转弯和变形缝两端及丁字接头的三端 500mm内应设置固定支持点。支架与吊架距离上层 楼板不应小于150～200mm，距离地面高度不应小于100～150mm。 3）桥架安装：桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。接缝处应紧密 平直。槽盖装上后应平整，无翘角，出线口的位置准确。桥架直线段连接时应采用连接板， 用垫圈、弹簧垫圈、螺母固定，接茬处应严密平齐；桥架进行交叉、转弯、丁字连接时，应 采用弯通、三通、四通或水平三通等进行变通连接，导线接头处应设置接线盒或将接头放在 电气器具内；钢制金属桥架或线槽直线段长度超过 30米时,应设置伸缩节,跨越建筑物变形 缝处,应设置补偿装置。 4）桥架的所有非导电部分的铁件均应相互连接和跨接，使之连为一个整体，并做好整 体接地，桥架跨接连接线为≥4mm2编织软铜线；所有金属电缆桥架及其支架全长应不少于 两处与接地干线(PE线)相连,具体做法为在桥架内全长设一根-40*4镀锌扁钢,其首尾要求与 PE线牢固焊接。桥架采用螺栓连接，固定时宜用平滑的半圆头螺栓螺帽，在桥架外侧进行 固定，固定要牢靠。当直接由桥架引出电缆时，应用机械加工办法，用开孔器开孔，并采用 合适的护圈护口保护。进入桥架的钢管用锁紧螺母内外固定。不得在桥架顶部开孔。 5）桥架保护地线：保护地线（热镀锌扁钢-40*4）应根据设计图纸要求敷设在桥架内一 194中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 侧，接地处螺丝直径不应小于 6mm；并且需要加平垫和弹簧垫圈压接牢固。安装支架时应结 合深化设计，安装确保不仅垂直度满足规范，而且外观成排成线。线槽桥架在跨越防火分区 及线槽穿楼板的部位做防火封堵处理。封堵板用 2mm厚防火板。桥架、线槽应平直整齐，直 线段的水平和垂直允许偏差应不超过长度的2‰，全长允许偏差不超过20mm。 6）桥架分类标识清晰，表面平整无划伤；桥架顺直，安装牢固；桥架连接段底部无缝 隙，整齐美观；在桥架外，沿桥架全长敷设-40*4镀锌扁钢接地母线，每个支架和接地母线 可靠连接，接地母线刷黄绿相间油漆。 （5）母线槽安装 封闭母线槽安装应横平竖直、平直、无扭曲，接口严密整齐；平整度、垂直度不应超过 5mm。封闭母线槽组装前应对每段进行绝缘电阻的测定，其绝缘电阻值不得小于 0.5兆欧， 如不满足要求，需进行干燥处理并做好记录。封闭母线槽水平敷设时，距地高度不应小于 2.2m，垂直敷设时，距地面1.8m以下部分，应采用防止机械损伤措施，但敷设在电气专用 的房间内除外；封闭母线槽水平敷设时，支点间距不得大于2m。 图6-12-25 闭母线穿墙示意图 （6）电力电缆敷设 1）电缆敷设前进行外观检查，合格后进行绝缘检查，低压电力电缆可用 lkv摇表测量， 其阻值不小于0.5兆欧。控制电缆可用500伏特的摇表测量，其电阻不小于0.5兆欧。做完 电缆头后，要进行电压耐压试验。电缆敷设时不得交叉，应排列整齐，固定牢固，并及时装 设标志牌，电缆进入电缆沟、竖井、建筑物等出入口应封闭，管口应封闭，电缆头应采用干 包电缆头制作工艺。 图6-12-26 电缆排列示意图 195中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2）电线、电缆在穿越密闭穿墙短管时，应清除管内积水、杂物。在管内两端应采用密 封材料填充，填料应捣鼓密实。 3）当防空地下室内的电缆或导线数量较多,且又集中敷设时,可采用电缆桥架敷设的方 式.但电缆桥架不得直接穿过临空墙,防护密闭隔墙,密闭隔墙,当必须通过时应改为穿管敷设, 并应符合防护密闭要求。 （7）矿物绝缘电缆敷设 1）施工质量必须符合《建筑电气工程程施工质量验收规范》(GB50303)、《电缆线路施 工及验收规范》(GB50168)、《矿物绝缘电缆敷设》(99D101)。 2）矿物绝缘电缆在敷设前，进场敷设应检查电缆是否完好。如外观质量、绝缘电阻是 否达到要求、是否存在断线现象等。 3）在施工过程中，电缆一旦割开或锯断，应立即进行下一道工序的施工；若锯断后要 放置一段时间后，再施工一定要及时做好电缆的临时封端，以免氧化镁绝缘层受潮。当发现 潮气进入端部，可用汽油喷灯对电缆端部进行驱潮处理。 4）在电缆线路敷设好后，如果有中间接头，那么应该先在确认做好相序标志的基础上， 做好中间接头后再做终端头。 5）电缆的终端头和中间接头安装之后，应立即进行一次绝缘测试，经过 24小时之后再 测试一次，以确认电缆线路绝缘性能的良好。 6）电缆的终端应牢固地固定在电缆和电气设备上，电缆的铜护套其接地保护连接应牢 靠。 7）在电缆的敷设过程中，或敷设安装好之后，一定要严格禁止带电的电焊龙头线在电 缆上拖动或碰撞以免产生碰焊火花熔化铜护层，导致电缆铜护层产生孔洞，潮气通过孔洞被 氧化镁绝缘吸收，电缆的绝缘电阻值降低。 8）当矿物电缆铜护层与其它金属（如钢支架）直接接触时，应加衬垫,以免产生电化反 应。 9）电缆线路敷设好后，线路的各种标志（回路名称、电缆型号规格、起始端、相序 等）齐全、清晰。 （9）配电箱安装 1）材料要求：配电箱必须具有产品合格证，并对实物进行开箱检查验收，其金属箱架 无变型，表面平整，电气设备组件无缺损，附件齐全，并会同监理共同做好开箱验收记录。 配电箱应安装在安全、干燥、易操作的场所，配电箱安装时，其底边距地 1.5m；或根 据设计要求的高度安装，在同一建筑物内，同类箱、盘的高度应一致，允许偏差为10mm。 配电箱不用的敲落孔应完好无损。配电箱内应分别设零线和保护地线（PE线）汇流排， 零线和保护地线应在汇流排上连接，不得绞接，并有编号。 配电箱安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大 于5mm；塑料套管保护导线有适量余量，裸编织铜带，有电气系统图；盘线走向合理，导线 顺直，横平竖直，拐角进线的造型一致平行，无交叉相连。 （10）开关和插座的安装 1）材料要求：开关、插座规格型号必须符合设计要求，并有产品出厂合格证及检测报 告。 196中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2）操作工艺：将盒子内残存的灰块剔掉，同时将其他杂物一并清除出盒外，再用湿布 将盒内灰尘擦净。暗装板式开关安装规定：距地面的高度为 1.3m，距门口的距离为150～ 200mm。开关不得置于单扇门后。面板应端正、严密并与墙面齐。开关位置应与灯位相对应， 同一场所的开关方向应一致。成排开关高度应一致高低差不应大于 2mm。在易燃易爆和特别 潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其他处控制。暗装插座安装规定： 安装高度应符合设计要求。同一室内安装的插座高度高低差不应大于 5mm；成排安装的插座 高低差不应大于2mm。盖板应端正并应与墙面相平。地面插座应有保护盖板。 （11）灯具安装 灯具安装应在墙面装饰工程完工后进行，安装前应检查安装部位的灯头盒、开关盒等是 否清理干净、防腐层是否完整、护口是否齐全，如存在问题应及时修整。 灯具应采用专用保护零线，不得同电源工作零线混用，螺口灯头的相线应接在中心触点 的端子上，零线接在螺纹的端子上，灯头的绝缘外壳不应有漏电和损伤；同一室内成排的灯 具其中心偏差不大于５ mm；固定灯具的螺钉或螺栓应不少于两个，暗设的插座应有专用盒， 盖板应端正并紧贴墙面；同一室内的插座、开关面板高低差不应大于５mm；单相两孔插座 面对插座的右极接相线，左极为零，单相三孔插座上方接地线； 所有灯具都必须有产品质量合格证。所有灯具固定，应用膨胀螺栓及塑料膨胀管，严禁 用木针。 1）材料要求： 灯具的型号、规格必须符合设计要求和国家标准规定。灯内配线严禁外露，灯具配件齐 全，无漏电、机械损伤、变形、电镀层或喷烤漆剥落、锈蚀、灯罩破裂、灯箱歪翘等现象。 所有灯具应有产品合格证。电压等级不应低于交流500V。 2）操作工艺：灯内配线应符合设计要求及有关规定，灯箱内的导线不应过于靠近热光 源，并应采取隔热措施。使用螺灯口时，相线必须压在灯芯柱上。各种标志灯的指示灯方向 正确无误，应急灯必须灵敏可靠，事故照明灯应具有特殊标志。 3）灯具安装：灯具及镇流器不得直接安装在可燃、易燃材料上，当高温灯具靠近非 A 级装饰材料时，应采取隔热、散热等防火措施。吸顶式日光灯：将灯具悬吊紧贴建筑物顶板、 使灯体(或悬吊盒)遮盖住灯头盒，并用胀管螺栓固定。在电源线进入灯具进线孔处应套塑料 胶管以保护导线。吊链或吊管式荧光灯安装工艺：首先根据灯具至顶板的距离，截好吊链或 吊管，把吊链或吊管一端挂在灯箱挂钩上，另一端固定在吊线盒内，将导线依顺序编叉在吊 链或吊管内，并引入灯箱，在灯箱的进线孔处应套上橡胶绝缘胶圈或套上阻燃黄腊管以保护 导线，在灯箱内的端子板（绝缘接头）上压牢。导线连接应涮锡，并用绝缘套管进行保护。 最后将灯具的反光板用镀锌机螺丝固定在灯箱上，调整好灯脚，装好灯管。 4）通电试运行： 灯具、配电箱安装完毕且各支路的绝缘电阻遥测合格后，方允许通电试运行。通电后应 仔细检查和巡视，检查灯具的控制是否灵敏、准确；开关与灯具控制顺序相对应。如果发现 问题必须先断电，然后查找原因进行修复。 197中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-12-27 灯具安装效果图 （12）系统调试 1）调试前的检查：清除所有仪器设备和杂物，检查所有柜、箱内是否有遗留物。按照 施工图检查所有回路。对接线板、组件、设备上的螺丝要逐一拧紧。检查二次回路的绝缘电 阻。线路上是否有人施工，所有开关是否全在分闸位置，确认无误后方可送电。送电必须从 电源侧送起，每送一个回路，必须检查三相电压是否正常，如双路电源，必须检查其相序是 否正确。照明送电逐个回路，送一路调一路，保证控制正确无误，所有插座接地位置正确。 动力设备调试前首先检查其控制部分是否灵活、完好，如接触器控制或减压启动等自动控制 设备，应先切除电机线路检查，调试其控制部分是否动作无误，然后检查其电机转动是否灵 活，有无卡死现象，有些设备应先卸开负荷，确认电机是否正常运转，正常后，才能开机试 运转，如发现异常情况，应立即停止，检查消除故障后，继续调试。 2）在调试阶段，每班必须有两人以上有经验的电工值班巡视，如有异常情况及时处理， 试运值班24小时，无异常情况，方可正式投入运行。 6.13季节性施工方案 联想泰伦广场项目位于深圳市南山区后海中心区，地处亚热带地区，属南亚热带季风气 候，由于受海陆分布和地形等因素的影响，气候具有冬暖而时有阵寒、夏长而不酷热的特点。 雨量充沛，但季节分配不均、干湿季节明显。春秋季是季风转换季节，夏秋季有台风。 工程将历经2018-2020年3个汛期、夏季、台风季，施工中防汛、防高温、高湿及台风 等恶劣性气候为主要控制目标，须制定有效的措施，保证正常施工。 6.13.1 高温季节施工 根据深圳气象站资料：深圳市多年平均气温为 22.4℃； 7月最高，月平均最高温度 28.2℃，极端最高气温38.7℃，夏季长达6个多月（平均夏季长196天）。在高温季节施工 198中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 过程中，为保证现场职工的安全与健康，确保本工程顺利进行，重点做好安全生产、防暑降 温和疾病预防等工作。 图6-13-1 深圳市月平均气温 工程夏季施工概况 在平均气温超过28℃的5-8月，根据我司的进度计划，将进行的施工的部分区段包括 序号 年份 施工区段 1 2018 B座1-5层主体结构施工 A座32层至屋顶施工（核心筒、钢梁、压型钢板、外框土建） 2 2019 A座1-5层，21层到31层幕墙施工 B座1-5层，21层到屋顶幕墙施工 3 2020 室外园林、机电调试、竣工验收 2、准备工作 在夏季高温季节项目经理部成立“高温季节指导小组”，以项目经理为组长，项目书记、 项目总工、为副组长，其余各部门经理、各分包单位以及指定工程分包单位负责人为组员， 确保现场信息畅通，同时施工现场管理和职工生活管理做到责任到人，认真督促检查，做到 责任到人，措施得力，确实保证职工健康和工程的顺利进行。 图6-13-2高温季节指导小组组织架构图 3、高温防暑降温措施 （1）结构施工阶段 1）外墙混凝土防裂：选择收缩率小的泵送剂、合理减少水泥用量、加强振捣、拆模时 间适当延长、拆模后及时进行浇水和包裹塑料布养护。 199中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2）在刚浇筑完的混凝土楼板表面必须及时洒水养护，并覆盖塑料布。 （2）幕墙和钢结构焊接 1）避免在中午（室外温度最高时）进行钢结构高空焊接作业。 2）避免在中午（室外温度最高时）进行幕墙吊装作业。 （3）员工防暑 合理安排工作时间，避开高温时段。 提供茶水、绿豆汤，配发风油精、清凉油及人丹等防暑用品。 现场搭设遮阳棚，供员工休息使用。 生活区设置淋浴室，保证员工洗浴需求。 （4）其它措施 在夏季高温季节,增加对生活区内职工食堂、办公室、厕所的环境卫生检查次数，不合 格的饭菜不允许出现在职工的餐桌上，定期喷洒杀虫剂，防止蚊、蝇孳生，杜绝常见病的流 行。在增加营养的同时向职工（特别是生产第一线和高温岗位职工）提供降温避暑药以及绿 豆汤等，以确保安全和健康。对在特殊环境下（如露天、封闭等环境）施工的人员，采取诸 如遮阳、通风等措施或调整工作时间，早晚工作，中午休息，防止职工中暑、窒息、中毒和 其他事故的发生。一旦发生中暑、窒息、中毒等事故，立即进行紧急抢救或送医院急诊抢救。 夏季高温季节是现场用电高峰期，定期对电气设备逐台进行全面检查、保养，禁止不规 范用电，对办公区大的用电设备及电线进行定期检查，同时在此阶段开展“安全用电活动” 评比活动。 加强对易燃、易爆等危险品的贮存、运输和使用的管理，在露天堆放的危险品采取遮阳 降温措施。严禁烈日曝晒，避免发生泄露，并配好灭火器材，周围严禁烟火,杜绝一切自燃、 火灾、爆炸事故。 人容易在夏季高温季节产生烦躁心理，项目部将根据周边居民以及相关部门的实际情况， 进行定期的走访、沟通，协调好与周边居民以及相关部门的关系，保证现场施工顺利进行。 6.13.2 雨季施工措施 深圳市地处亚热带地区，属南亚热带季风气候，由于受海陆分布和地形等因素的影响， 气候具有冬暖而时有阵寒、夏长而不酷热的特点。雨量充沛，但季节分配不均、干湿季节明 显。春秋季是季风转换季节，夏秋季有台风。 深圳市年平均降水量为 1924.7 毫米，地域分布自东向西减少。全年雨量有 85% 出现 在5-9月（汛期），其中 63% 分布在6-9月（后汛期），平均雨量达 929 毫米； 5-6月 （前汛期）平均雨量为 705 毫米，主要由冷空气和热带暖湿气流共同作用形成。一年中各 月雨量变化呈单峰型，最多为8月，平均达 368 毫米，如下图： 200中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图6-13-3 深圳市月均降雨量（mm） 1、 雨期施工准备工作 雨季施工主要以预防为主，采取防雨及加强排水措施，确保雨季生产的正常进行，尽量 减少因季节性气候对工程施工的影响。 （1）成立雨期施工防汛防台风领导小组 为保证工程安全有序的进行，项目成立雨期施工防汛防台风指挥部，具体落实雨期施工 前的各项准备工作及解决雨期施工中的生产问题。防汛防台风领导小组以项目经理为组长， 现场经理为副组长，小组成员由项目各部门人员组成，24小时轮流值班，并制定紧急处理 措施。 图6-13-4 雨期施工防汛防台风指挥部组织机构图 表6-13-1 主要职责 序号 职位 主要职责 1 项目经理 项目经理是项目应急预案的第一责任人，负责现场全面应急救援领导工作 组织危险源的识别、分析和评价，编制危险源清单。参加事故应急和调查 2 总工程师 处理，分析技术原因，制定预防和纠正技术措施 负责落实紧急救援设备和设施，协助项目经理组织应急救援工作。发生事 3 现场经理 故及时组织紧急抢救，保护现场 4 质量总监 负责落实紧急救援的设备和设施，协助项目经理组织应急救援的工作 5 安全总监 负责落实紧急救援的设备和设施，协助项目经理组织应急救援的工作 6 后勤组（行政部） 准备应急救援物资，保证现场救援物资的供应 201中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 7 现场组（工程部） 负责应急救援，组织实施相应的抢险抢救措施 8 警戒组（质量部） 事故发生时及时封闭现场，贴警示牌并专人看守事故现场 9 通讯组（技术部） 保证现场通讯的畅通，及时上报现场的应急救援情况 救护组 10 及时救护现场受伤人员，做好现场救护工作 （安全监督部） （2）成立雨期防汛防台风抢险小组 防汛防台风抢险小组主要由经警和分包队伍人员组成，接受防汛防台风指挥部指挥。防 汛防台风抢险小组根据实际情况设5个小组，设小组长一名（小组长配有手机和无线对讲机， 手机号码报项目经理部）。各小组组长为劳务队伍带班班长，成员主要为现场工人。各小组 由防汛指挥部门统一划分责任区域，明确各区域主要任务责任，平时各小组巡视检查各自区 域，遇有台风、大雨、暴雨、持续雨，应增加巡视密度，发现险情及时报告并组织抢险，防 汛防台风抢险小组统一听从防汛防台风指挥部的指挥。重点巡视检查内容：①基坑护壁是否 存在安全隐患②基坑周边堆载情况③基坑内外排水是否顺畅④工地内工棚、材料仓库、围墙、 脚手架等临时设施是否存在安全隐患 ⑤现场机械设备是否安全。 （3）编制雨期施工方案、制定防汛防台风制度、防汛防台风预案和措施 项目经理部提前编制有针对性的雨期施工方案。 由防汛防台风指挥部制定防汛防台风制度、防汛防台风预案和相应的防汛防台风措施。 组织管理人员和工人学习交底，掌握预案措施实施要点和实施程序，了解防汛防台风材料、 器材性能、存放地点和领取程序、使用方法，防汛防台风材料设专用库房、专人管理，钥匙 放在物资部、管理部和现场经理手里。在雨期来临前组织一次演习，对防汛防台风抢险做到 心中有数。 （4）雨期防汛防台风材料、机具配备 本工程基坑开挖深达22m，属深基坑，需合理选择防汛设备、材料。 表6-13-2雨期防汛防台风材料、机具配备 序号 材料名称 规格型号 单位 数量 备注 1 潜水泵 H>35m（扬程） 台 20 地下室排水 2 潜水泵 H>20m（扬程） 台 10 地上排水 3 排水胶管 φ50mm m 500 抽水排水 4 塑料布/彩条布/苫布 普通 ㎡ 3000 物料遮盖 5 铁锹 普通 把 50 防汛施工 6 铁皮桶 30升 只 50 排水 7 小推车 0.1m3 辆 20 水平运输 8 编织袋 标准 个 2000 裝砂堵水 202中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 9 雨衣/雨鞋 普通 套 50 雨季 （5）预警机制 值班制度：现场施工分为白班与夜班两班人员，每周进行调换，保证现场施工的连续进 行，确保汛期现场随时有管理人员在场负责。 信息接收：安排专人负责进行信息接收（天气预报等）收集工作，做好记录，并及时发 出有关台风、暴雨、雷电等恶劣自然天气的通知。 平时对临时活动板房、仓库、钢筋加工场等进行全面检查，有排水不畅、漏电、变形等 情况，采取措施及时处理。成立抢险救灾小组，遇有情况及时进行抢险。 险情报送制度：现场工长一旦发现险情，及时进行处理，同时报告上级领导；根据险情 的严重程度，及时启动应急机制。 （6）应急演练 为确保汛期的施工安全以及危险来临时，各工作人员的人身安全。项目经理部定期由安 全部组织各参建员工和管理人员参加防汛应急演练。 结合泰伦广场项目现场施工实际情况，拟采取挡、排加堵漏相结合的措施，保证汛期施 工顺利进行。 排：进行基坑周边地面硬化、排水沟及集水井施工，确保雨水可以及时排出； 挡：在首道支撑板洞口位置进行封堵，防止首道封板上的雨水流入基坑； 防漏：加强基坑监测工作，有漏水的部位及时进行处理。 2、雨期施工专项措施 （1）雨期排水及防止基坑灌水措施 我司计划于2018.4.15至2018.9.14进行底板及地下室施工，此时正值汛期，为满足施 工安全及需求，需严格执行排水及防灌水措施。 1）为防止地表水、地下水等大量渗入基坑，造成基坑浸水，破坏边坡稳定，影响施工 进行，必须采取地面截水、坑内排水相结合的措施。下雨之前清理坑内集水坑及排水沟，预 备好潜水泵等抽水工具，下雨及雨后及时组织人力、物力进行坑内抽、排水工作及基坑四周 积水的疏通工作。 2）对于持续几天的降雨或大暴雨，需要采取地面有效的挡水、排水措施，防止雨水大 量灌入基坑。基坑排水采用潜水泵排水，排水管要配备足够长，将水排出施工现场。 3）规划现场总平面 雨期施工以“预防为主”，合理规划现场总平面，采取防雨和加强排水相结合的措施。 确保雨期施工生产的正常进行，尽量减少因季节性气候对工程施工的影响。在雨期来临前完 善施工场地的总体排水系统，合理设置排水沟和集水井，清理排水口，保证排水通畅。 4）加大对地下水位观测的频度，及时了解地下水位的变化情况并采取相应的技术措施。 （2）雨期加强基坑监测 1）主要是监测以下方面： 基坑边的砼是否有裂缝或凹陷情况；基坑边底部是否有积水和位移。 2）观测应每天定时巡视，并做好记录，有险情应立即报告主管工长，并停止基坑下的 施工作业，立即通知基坑施工单位、监理、甲方或相关其他单位到场处理，直到危险排除后 203中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 再继续作业，若基坑外的排水沟破坏或堵塞，应立即修复和疏通，基坑边底部的积水应即时 疏浚。 3）在施工过程中，基坑顶部的侧向位移与当时开挖深度之比超过 1‰时，应密切加强 观察并及时对支护采取加固措施，必要时增用其它支护方法。 （3）首层板洞口及设施防雨措施 我司于2018.4.15同时安装7台塔吊，其中1#,2#，3#塔吊使用时间经历2018、2019年 两个汛期，4#~7#使用时间经历2018年汛期，另首层板有大量预留洞口，因此需做好首层板 洞口及设施防雨措施。 1）首层板塔吊位置、预留洞口雨季施工 雨季来临前，在支撑塔吊的周圈砌筑高 120*240mm砖墙挡水台，并在挡水台上用彩条布 对露天洞口进行覆盖，防止雨水沿塔吊周围板洞流入地下室； 设备吊装预留洞口周圈砌筑240*240mm砖墙挡水台，由于洞口过大，上架钢管覆盖彩条 布后用砖压实，防止暴雨直接落下破坏覆盖设施而大量进入地下室。 图6-13-5 塔吊周围挡水台砌筑 2）首层板楼梯、管道雨季施工 为防止雨季大量雨水进入地下室，对出首层板的楼梯、管道均需做防雨措施。已施工完 的楼梯、管道应用彩条布进行覆盖，未施工完的楼梯和管道，在其周围砌筑 120*240mm高砖 墙挡水台，洞口较大的用彩条布进行覆盖。 3）砼泵车及钢筋加工区防雨措施 为防止在雨季施工期间，砼泵车受到雨水侵蚀，影响泵送施工，钢筋加工区受到雨水打 击导致钢筋锈蚀，我司利用彩条布遮盖进行防雨，如下图： 4）首层板汽车、自行车坡道雨季施工 在雨季来临之前，出首层板汽车、自行车坡道要在各坡道坡顶、坡底排水沟地漏底部接 排水胶管，排水胶管另一端通过该位置附近地下各层的地漏预留洞，最后深入到地下室集水 井，将雨水汇聚到集水井内。 （4）雨季施工其它专项措施 表6-13-3 雨季施工质量及安全保证措施 序号 项目 质量及安全保证措施 204中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2、应合理安排施工项目，可利用雨天做一些制作性项目，晴天才做室外 施工，尤其是雨天应停止电焊作业，避免安全事故，如遇到赶工需要时 应设置挡雨条件； 3、雨季或雨天结构胶打胶室要关闭门窗，防止过量潮湿空气流入；对钢 型材和相关零件用防雨布遮住，确保雨水不会进入。在下雨天 ，严禁电 焊。雨后，电焊工施工脚下垫干燥木板，穿绝缘鞋及带绝缘手套 4、幕墙安装脚手架及机电设备在雨后要及时进行检查，及时清扫，机械 设备要注意防止雨淋湿，必须安装漏电保安器及安全接地，高度很大的 井架要设置避雷装置，脚手架必须注意避免发生不均匀沉降； 5、雨水影响幕墙的主要工序是打胶，中到大雨时停止全部施工，小雨时 可安装单元件、幕墙骨架等，焊接点要有挡雨措施，焊接后，焊接点要 盖严，不能被打湿，防止焊缝遇水加快冷却速度，影响焊缝质量 6、幕墙系统形成自身的防雷体系，并与主体结构可靠接地，共同形成防 雷体系。 10 雨季环保施工措施 1、在场地的出入口对进出场的车辆进行清洗。 2、对机械设备等覆盖。加强对油料的保管，防止油液随雨水进入排水管 道。 3、集中处理场区内的雨水，沉淀后方可排入市政管道。 4、雨期使用的彩条布、塑料布用后要集中处理，禁止随处堆放和抛弃。 6.13.3 应对台风等恶劣天气施工保证措施 深圳市春秋季是季风转换季节，夏秋季有台风，台风天气同时伴随暴雨、雷电，台风多 发期在6-9月，平均有3-4个热带气旋（台风）影响深圳，最早的台风期为4月，最迟的台 风期为12月。施工中需采取措施应对台风等恶劣天气，保证施工现场人员安全。 1、加强培训，增强应对恶劣天气的意识 根据以往施工经验，台风、暴雨一般来得比较突然。对现场的工人进行“防台风、暴雨 天气安全施工”知识讲座，同时组织现场所有施工人员进行台风。暴雨天气施工紧急疏散和 安全隐蔽预演，防止不安全事故的发生。 2、组织结构及职责 为保证工程安全有序的进行，项目部成立防汛防台风抢险小组，具体落实汛期施工前的 各项准备工作及解决汛期施工中的生产问题。防汛防台风指挥部以项目经理为总指挥，项目 书记、项目总工、现场经理、质量经理、安全经理为副指挥，小组成员由项目各部门人员组 成，执行领导带班制度，24小时值班，并制定紧急处理措施。具体架构图及职责见上节。 3、防台风措施 （1）收听天气预报，及时做好防范措施，在台风到来之前进行全面检查。 （2）加强对基坑支护结构的重点检查，并设置观测点，随时观测边坡及毗邻建筑物、 构筑物的变化，及时发现隐患，采取有效措施，防患于未然。 （3）做好对塔吊等大型机械设备基础固定状况和各种安全装置灵敏程度的检查，提高 设备抗台风、防雨、防雷击和防倒塌性能。严禁在大风中进行吊装、运输作业。 （4）施工临时用电必须符合标准规范要求，尤其要做好各配电箱的防雨措施，台风暴 雨等极端恶劣天气停止供电。继续施工前，首先要检查所有用电设施和线路，写出检查及验 收报告，并经技术负责人签字同意后，方可投入使用。 （5）脚手架安全防范的重点是立杆基础与排水措施的落实情况，要做到基础平整、坚 205中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 固，排水通畅，拉结有效，确保脚手架稳固、牢靠。对脚手架上跳板、安全网、安全牌等固 定情况要进行细致检查，确保无安全隐患。 （6）对施工现场的宿舍、食堂、办公室、仓库等临时设施进行全面的安全检查，对存 在安全隐患的，要立即采取措施，该维护的维护，该加固的要进行加固，不能保证人身安全 的要坚决予以拆除，防止坍塌事故的发生。 活动板房拟采取如下加固措施防台风破坏： 栋相对较大的盒子房在中间通过楼梯组合而成，每个小盒子房也通过栓接措施加固，从 而形成整体，与普通盒子房相比，有利于抵抗台风，如图3-16-8所示。 图6-15-7 现场盒子房连体加固防台风措施示意图 （7）对各材料堆场进行全面清理，在堆放整齐的同时进行可靠的压重和固定，防止台 风来临时将材料吹散。作业面上易被大风吹落的机具和材料，采用可靠的措施固定，如与建 筑物绑牢或者采用密闭容器盛装。作业过程中若突遇台风、暴雨，应按照预先的安全隐蔽原 则，选择现场临建背风处作为隐蔽场所，根据天气情况，在风力较弱和暴雨较小的情况下转 移到楼内或者更加安全的地点。 （8）台风来临前，对人员进行疏散。台风来临时各机械停止操作，安全存放，人员停 止施工。台风过后对各机构和安全设施进行全面检查，没有安全隐患时才可恢复施工作业。 4、防雷措施 （1）停止室外作业，留在室内，并关好门窗；在室外工作的人应躲入建筑物内。 （2）不宜使用无防雷措施或防雷措施不足的用电设备。 （3）切勿接触天线、水管、铁丝网、金属门窗、建筑物外墙，远离电线等带电设备或 其他类似金属装置。 （4）切勿站立于楼顶上或接近导电性高的物体。 （5）在无法躲入有防雷设施的建筑物内时，应远离树木和桅杆。 （6）现场空旷场地不宜打伞，不宜把钢管、铁锹、等扛在肩上。 （7）不宜进入无防雷设施的临时棚屋、岗亭等低矮建筑。 （8）玻璃幕墙及时接地，防侧向雷击。 （9）雷雨天或风力大于6级时停止塔吊作业。 （10）起重机、桩作业机械等高大机械做好防雷装置，在雨季前对避雷装置进行全面检 查，测量接地电阻，确保防雷安全。雷电后应检查阀型避雷器的瓷瓶、连接线和地线是否完 好无损。 6.13.4 夜间施工措施 206中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 本工程项目位于深圳市南山区后海中心区，夜间施工时应采取必要措施降低噪声及光污 染。 1、加强夜施管理 加强对全体施工人员的环保教育，提高文明施工意识。 2、夜间施工保证措施 （1）夜间施工时，做到晚交班早点名制度，应根据作业内容，制订周密的安全措施， 进行针对性的安全技术交底，落实到人。 （2）所有参加夜间施工的作业人员必须认真贯彻夜间作业安全措施,安检人员进行监督 检查落实；尽量避免同一作业范围内安排交叉施工的工序同时在夜间进行，如确需交叉施工 时，必须细化作业范围，采取防止交叉施工安全问题的针对性措施。 （3）夜间施工作业必须由作业负责人统一指挥，分工明确，并随时与防护人员保持联 系；各道工序夜间施工时除当班的安全员、质检员必须到位外，还要建立治安主管人员巡查 制度，发现问题必须立即解决。 （4）夜间施工时,应保证有足够的照明设施,能满足夜间施工需要,并准备备用电源。夜 间作业人员必须配备有效的照明设备、通讯设备 （5）夜间每项作业完后,作业负责人都应对施工现场、已完工程进行检查，检查结果必 须向施工负责人汇报，确认工程质量、安全达到要求后,方可离岗。 3、夜间施工防噪措施 根据环保噪声标准日夜要求的不同,合理协调安排施工分项的时间,将容易产生噪声污染 的分项尽量安排在白天施工。 进行电焊作业时，设挡光棚，避免电焊弧光，并设通风机，控制烟雾排放。 加工车间设置在远离生活区的位置，并做好封闭并采取隔音处理，加工材料时应轻拿轻 放，以降低噪声。 夜间车辆进厂禁止鸣笛，夜间装卸料轻拿轻放，禁止喧哗。 如施工工艺要求不能避开夜间施工时，采取措施防噪降噪，并提前到相关部门办理夜施 证。 6.13.5 节假日安全管理措施 1、重大节假日，如国庆、中秋、春节等，或大型公众活动，每年国家重大会议期间， 我司将加强项目安全管理，开展有针对性的安全教育培训。 2、重大节假日前后，均严格按照要求开展项目安全隐患大排查和隐患治理，开展节假 日前后安全教育培训，确保安全生产。 3、节假日期间，严格执行值班制度，放假前 3 天，项目部制定节假日值班计划，并将 计划上报业主、监理及公司，实行领导值班制度，一旦发生突发事件，能紧急妥善处理。 4、节假日一般不安排施工生产，如根据项目实际情况需要安排生产的，提前向业主、 监理和公司申请并批准后，方可施工，项目做好施工部署，节假日期间，不安排危险性较大 的分部分项工程施工。 5、节假日期间需要动火的，实行当天动火，当天申请，动火审批表有效期为 1 天，并 加强旁站监督。 6、节假日期间，项目安排人员加强对施工现场的巡查。 207中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 7.绿色施工管理 推行绿色施工，是在施工行业贯彻科学发展观，实现国家可持续发展、环境保护、勇于 承担社会责任的一种积极应对措施。施工过程真正做到“四节一环保”，对于促使环境改善， 提升建筑业环境效益和社会效益具有重要意义，其推广和发展势在必行。 本项目确保获得深圳市、广东省及全国绿色施工示范工程，办公楼获得美国绿色建筑协 会LEED金奖。 7.1绿色施工目标 表7-1-1绿色施工目标 序号 类别 项目 要求目标值 1.土方作业：目测扬尘高度小于1.5m， 扬尘控制 2.结构施工：目测扬尘高度小于0.5m； 3.安装装饰：目测扬尘高度小于0.5m。 1.每万平方米建筑垃圾产生量不大于300吨； 1 环境保护 建筑废弃物控制 2.建筑废弃物再利用率和回收率达到30%； 3.有毒、有害废弃物分类率达100%； 1.各施工阶段昼间噪声≤70dB； 噪声与震动控制 2.各施工阶段夜间噪声≤55dB。 就地取材，距现场500公里以内生产的建筑材料用量占建 节材措施 筑材料总用量70％。 材料损耗目标值：钢材6%，商品混凝土2%，木材模板737 节材与 材料损耗率 ㎡，砌块2.5%，砂浆3%。 2 材料资源 利用 周转材料 工地临房、临时围挡材料的可重复使用率达到70％。 资源再生利用 建筑材料包装物回收率100%。 施工用电与照明 节能照明灯具使用率达到80%。 节能与能源 3 耗电目标值 整个施工阶段11kw.h/㎡ 利用 节电设备 节电设备（设施）配置率达到30% 提高用水效率 节水设备（设施）配置率100%。 节水与水资 4 耗水目标值 整个施工阶段0.97m³/万元产值 源利用 非传统水源利用 非传统水源和循环水的再利用量大于30%。 临时用地指标 临建设施占地面积有效利用率大于90%。 节地与施工 5 用地保护 施工总平面图布置 职工宿舍使用面积满足2m 2 /人。 7.2组织机构 7.2.1绿色施工管理领导小组 成立绿色施工管理实施小组，项目负责人为第一责任人，项目部成员全员参与，公司对 绿色施工的策划、实施进行指导和监督，保障绿色施工的顺利实施。 208中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 7.2.2绿色施工管理职责 表7-2-1绿色施工管理职责 序号 岗位名称 管理职责 项目绿色施工第一责任人，负责现场绿色施工领导工作，确定绿色施工管理 1 项目经理 目标。 负责现场绿色施工管理，保证工地形象整洁、美观，符合业主、公司的要 2 项目书记 求，促进绿色施工管理达标。 负责绿色施工目标制度制定和绿色施工达标管理。 负责绿色施工技术领导工作。 总工程师和 3 负责组织编制绿色施工专项方案和制定施工现场环境保护和人员安全与健康 钢结构总工 等突发事件的应急预案。 现场经理和 制定绿色施工管理计划，报送各相关部门，并定期检查、分析计划的实施情 4 钢结构经理 况。 5 商务经理 根据绿色施工专项方案，确保绿色施工费用的有效使用。 6 工程部经理 定期开展自检、考核和评比工作，并做好检查记录。 7 土建责任师 负责组织劳务队伍过程中绿色施工措施的落实和例行巡检。 负责进场材料管理，保证材料总平面布置的定位存放、码放整齐、标识齐 8 物资部经理 全，可回收或可再生材料的管理。 负责编制的方案措施满足绿色施工要求。 9 技术部经理 负责工程用水用电目标值分解及控制工作。 负责施工现场职业健康与安全生产的落实，配合工程部进行检查，消除安全 10 安全总监 隐患。 配合书记做好绿色施工目标、制度制定和绿色施工达标工作的落实、检查等 11 行政部 工作。 做好对施工人员的“绿色施工”教育培训工作，增强绿色施工意识。 12 分包负责人 服从总包管理，并对所承包工程的绿色施工负责。 7.2.3绿色施工管理制度 1.教育制度 深入广泛开展绿色施工管理工地达标活动的教育，提高全员绿色施工积极性、主动性， 为创建绿色施工达标工地提高思想认识，使职工养成绿色施工意识。 制定具体的教育措施，在每周一的安全文明施工教育大会上，由行政部总结上周绿色施 工管理存在的问题，并安排下周的主要工作。 2.责任区制度 把现场划分为若干责任区进行管理，明确责任单位、总包和劳务队伍责任人，并挂牌明 示。 3.挂牌制度 在施工区、办公区、生活区设置明显的“节水、节能、节约材料”等标识，并按规定设 置安全警示标志。 4.定期检查制度 定期（每周一次）、不定期（阶段性抽查）由现场经理组织相关部门参加文明施工检查， 并评定、汇总、建档，查出的问题立项、整改，落实责任人、整改期限。 209中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 5.奖罚制度 采取多种形式的竞赛，对绿色施工做出贡献的人员、单位给予奖励；对违反绿色施工规 定，给项目造成损失或损害公司声誉的人员、单位给予处罚。 7.3实施措施 7.3.1节材与材料资源利用措施 1.尽量就地取材，施工现场500km以内生产的建筑材料用量占建筑材料总用量90％以上。 2.依照施工预算，实行限额领料，严格控制材料的消耗。 3.现场办公和生活用房应采用周转式活动房，现场围挡采用装配式可重复使用围挡封闭。 4.模板支撑架龙骨拟采用几字梁，几字梁的物理力学性能比木方有很大提升，可以加大 龙骨间距，减少龙骨用量，且几字梁不易损坏，可以提高重复利用次数，节约材料。 5.从深化设计到现场施工，应对建筑材料和周转进行严格控制，节约材料。深化设计阶 段，加工钢结构使用的钢板进行合理排版，尽量利用每一块边角。 7.采用钢筋直螺纹连接技术，可大大减少钢筋搭接长度，节约大量钢筋。 10.现场办公用纸应分类摆放，纸张应两面使用，废纸应回收。 12.临边防护可采用公司推行的标准化防护栏，可周转使用，安装方便、美观大方。 13.盘扣式支架作为模板支撑架，较目前常用的扣件式或碗扣式钢管支架而言，承载力 大，总用量省；安全型高；搭拆效率高；管理便捷，无小散件；有行标可循《建筑施工承插 型盘扣式钢管支架安全技术规程》JGJ231-2010。 15.按照本工程主楼作业面应配备两道临时消防管，一道临时消防管随着核心筒结构施 工进度安装，不可缺少，经过前期策划和协调各方，外框及内筒板结构施工过程中将正式消 防管提前插入，不仅仅减少了临时消防管的投入成本，并缩减了临时消防管穿结构楼板后期 封堵的时间及费用。 7.3.2节水与水资源利用 1.签订标段分包或劳务合同时，将节水指标纳入合同条款。 2.制定各施工阶段用水指标并严格控制。 3.生产、办公用水分表控制，分别计量。 4.建立用水节水统计台帐，并进行分析、对比，提高节水率。 5.选用节水型龙头及冲水阀门。 6.经常检查龙头、阀门，对损坏的及时修复或更换。 利用雨水、沉淀池水进行洒水降尘、混凝土养护淋水、洗车用水等。 8.各办公室按需用开水，暖壶剩水可用于擦桌等。 9.在水源处设置明显的节水标识。 10.对施工现场的污、废水等非传统水源进行综合处理，努力提高水循环利用率，减少 污、废水排放量。 11.现场施工养护采用塑料薄膜养护方法，由于塑料薄膜保水性好，原本需要的每小时 洒水养护，可以延长时间。墙体使用喷水养护。大底板混凝土养护采用覆盖塑料布+保温毯 综合蓄热保水养护。 12.厕所采用节水型自动冲水箱，延迟冲洗阀，既保持了厕所的卫生又节约了用水。而 且在现场水源处设置节约用水标识，提高节水意识。 210中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 13.加强对作业用水人员的教育，宣传节约用水，提高作业人员的绿色施工意识，制定 严格的浪费用水的处罚条例。 14.加强用水设备的日常监督与维护，杜绝“跑、冒、滴、漏”现象的发生，避免或减 少水源浪费。 7.3.3节能与能源利用 1.施工现场制订节能措施，提高能源利用率，对能源消耗量大的工艺必须制定专项降耗 措施。能源消耗主要在大型设备、电焊机等高能耗电器上，施工区做到用电器具不用立即断 电的使用制度。 2.临时设施的设计、布置与使用，采取有效的节能降耗措施。临建设施的搭设充分利用 自然条件，保证采暖、通风。 3.采用保温隔热材料制成的复合墙体和屋面搭设临时设施，选用保温隔热性能好的门窗。 4.配置节能型空调，控制室内温度和使用时间，冬季不高于 20度，夏季不低于26度， 空调运行期间关闭门窗。 5.办公区、生活区及施工现场全部采用LED灯，施工现场安全防护使用太阳能警示灯。 6.室内在保证足够亮度条件下，尽量不使用电器照明。 7.办公区、生活区做到“人走灯灭”的制度化管理。 8.每日下班应关闭电脑、打印机、复印机、空调等用电设备。 9.制定各施工阶段用电指标并严格控制。 10.生产、办公用电分表控制，分别计量；用电电源处设置明显的节约用电标识。 11.分别建立施工、办公用电节电统计台帐，定期分析用电情况。 12.选用高效节能电动机、电动设备。 13.施工机械设备严格执行“保养、保修、检验” 制度，杜绝“滴、漏、跑、冒”现象。 机械设备应采取以下措施节能降耗： （1）建立机械设备管理制度，建立设备档案，并设置机械专项管理人员，以强化机械 设备的节能降耗、减少污染排放等方面的管理，更好地实现绿色施工的要求。 （2）大型机械和大功率设备在进场前要根据使用范围和负载的大小选用相匹配的机械 设备，避免大功率施工设备低负载长时间运行。 （3）各机械设备合理安排工序，以提高各机械设备的使用率和满载率。如施工升降机、 塔吊等，既要防止超载运行，又要做到尽量集中使用，减少空载或轻载运行。 （4）本项目对现场的施工用电实施用电计量，在总配电柜处和专业分包总箱处设电度 计量表，并由专人监测、抄表。发现超标和不正常耗电情况及时采取措施。 （5）各电气设备均装设与设备相匹配的断路器和漏电保护器，防止设备长期非正常漏 电和因缺相运行、短路等原因耗费电能。 （6）本项目实行机械设备的定期修保养制度，设备每月至少开展一次“润滑、紧固、 调整、防腐、清洁”等十字作业。 （7）各设备的操作人员和检查人员应经常检查设备有无“水、油、气”的“跑、冒、 滴、漏”现象，并及时采取措施，减少浪费现象。 （8）施工现场的各机械设备均应做好防雨措施，防止机械因受潮而长期漏电或损坏。 （9）操作人员在机械设备使用后应及时拉闸断电。焊机在停焊或移动时均应将一次侧 211中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 开关断掉。 （10）现场焊机均装设二次保护器。（因该保护器具有降压和节能作用） （11）焊机在使用过程中，要防止二次线非正常短路，并防止线路泡水，不正常接地等 情况，以减少非正常漏电。 （12）现场220V∕380V单箱设备接入220∕380V三相系统时，应尽力保持三相平衡。 特别是现场的电焊机、手持电动工具、照明等，应通过合理接线，使单相负载避免集中接在 某一、两相上。 （13）机械设备应选用节能型油料添加剂。 （14）严禁设备带故障运行。发现电机不正常发热、声音不正常等情况均必须停机修理。 （15）施工机械尽量选用高效节能的电动机，淘汰低效率、耗能大、技术落后的设备。 14合理堆放材料，就地取材，减少二次搬运。 15.采用整体拼装逆序提升施工工艺，构件均在地面或较低高度进行拼装作业，减少了 高空作业的的工作量，降低了高空作业的安全隐患。构件均在地面拼装、焊接，施工难度大 大降低，施工效率大大提升，进而节约施工工期。与传统塔式起重机、履带式起重机等钢结 构安装方式相比，采用液压整体提升技术，可以减少作业人员数量，减少大型机械设备租赁 费用，可以较大幅度降低施工成本。 7.3.4节地与施工用地保护 1.现场平面布置合理、紧凑，在满足环境、职业健康与安全及文明施工要求的前提下减 少废弃地和死角。根据不同施工阶段的用地特点进行各阶段的平面布置策划。 2.土方施工方案采取先进技术措施，减少土方开挖量。 3.现场物料堆放紧凑，施工道路按永久道路和临时道路相结合的原则布置，减少土地占 用。 4.临时围墙采用轻集料混凝土砌块、钢丝网、彩钢板等，杜绝使用普通红砖，节约用地。 5.施工现场南、北、西侧有施工场地，充分利用了南、北侧的场地做为加工场和西侧场 做为办公、生活区。在施工现场设置一条6m宽环形硬化道路作为永久道路，直至工程完工。 6.办公区、工人生活区采用三层装配式活动房，增加土地的使用率。 7.保护现场周边自然生态环境。 7.3.5环境保护措施 1.现场建立洒水清扫制度，配备洒水设备（水泡机），并应有专人负责。 2.裸露的地面和集中堆放的土方用网覆盖、固化或绿化。 3.混凝土和施工垃圾的运输，使用密闭式运输车辆。 4.施工现场进出口处设置冲洗车辆的设施，出场将车辆清理干净，不得将泥沙带出现场。 5.细颗粒散体材料如水泥、沙等密闭存放或用苫布遮盖。 6.进行剔凿作业时，作业面局部应遮挡，掩盖或采取水淋等降尘措施。 7.楼内垃圾外运采取密封措施，严禁凌空抛掷。 8.本工程现场主要道路及场地全部硬化。 9.施工现场使用预拌混凝土，对工程浇筑剩余的预拌混凝土要进行妥善再利用，严禁随 意丢弃。 10.建筑废弃物分类处理：对施工过程产生的废弃物如混凝土落地灰、碎石、碎砖等再 212中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 利用在铺筑临时道路的基层、粉碎成级配后基坑回填；对钢筋头、钢筋桁架板边角料等材料， 由专业公司回收；木料、木板由胶合板厂、造纸厂回收；每次浇注完剩余的混凝土用来硬化 混凝土路面、建筑物周边的临时散水。 11.建立封闭式垃圾站。建筑物内施工垃圾的清运，采用相应容器运输。 12.作业区土方施工过程，目测扬尘高度不大于1.5m，不扩散到场区外；结构、安 装、装饰阶段，目测扬尘高度不大于0.5m。现场非作业区目测无扬尘。 13.现场设沉淀池，未经沉淀的污水不得直接排入市政污水管网。二级沉淀池设置 14.在现场大门处，工地四周排水沟收集的雨水，清洗混凝土搅拌车、泥土车等的污水 经过沉淀后，可再利用。 15.分阶段对施工现场场界噪音进行监测记录，控制噪声排放不超过限制值。合理安置 强噪声设备，尽量远离办公区或采取封闭降低噪音等措施。如施工降噪棚和钢筋加工棚。 8.主要管理措施 8.1总承包管理措施 8.1.1总承包管理的相关制度 总承包商的计划与总平面管理以施工进度计划协调调度为中心，实施进度计划的编制、 下达、调整、更新、控制、反馈、对外协调等职能。以施工总进度控制为基础，确定各分布 分项工程关键点和关键线路，并以此为控制重点，逐月检查落实、实施奖惩，以保证工期目 标的按时实现。项目部将建立健全配套计划管理制度，诸如工期奖罚制度、工序交接检查制 度、施工样板制、大型施工机械设备使用申请和调度制度、材料堆放申请制度、总平面管理 制度等。 8.1.2总承包管理及服务内容 将以合约为控制手段，以总控计划为准绳，调动各业主指定分包商的积极性，发挥综合 协调管理的优势，确保各项目标的实现。 1、制订施工总进度网络，定出计划关键控制点及关键路线，统筹安全劳动力和物力， 使各项资源均衡分配。 2、整个施工过程采用流水作业法，合理的组织分段流水施工，根据施工工种、工序组 成若干个专业施工队，可以最经济合理的组织劳动力，又可大大缩短施工时间。 3、合理组织多工种穿插施工，特别是设备、仪表的提早插入有利于节省工期。 4、以质量、安全促进度，每道工序做到一次验收合格，进入下道工序施工，杜绝返工 浪费。 5、加强总平面管理，特别是机械停放，材料堆放等不得占用施工道路，不得影响其他 设备、物资的进场和就位，实现施工现场秩序化。 6、加强对设计的配合工作，密切配合一切设计工作，并提供合理化建议，共同消除设 计对施工进度的影响。 213中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 8.2保证工期措施 1、建立完善的生产计划保证体系，明确职责与分工。 序号 岗位名称 管理职责 项目施工进度管理第一责任人，负责现场施工工序、进度的整体管理工作， 1 项目经理 确定进度管理目标。 负责进度保证的技术领导工作。负责组织编制保证施工进度的施工总控制计 2 总工程师 划。 全面负责和落实现场施工进度，制定月施工计划及周施工计划，并负责与总 3 现场经理 控计划的对比分析，协调专业分包按计划施工。 4 商务经理 全面负责保证现场施工的商务问题及物资保证。 全面、具体落实现场经理制定的各项计划，细化一定时间内的施工内容并检 5 工程部经理 索反馈，保证整体施工进度的落实。 按照施工内容，巡视现场，对每天的工作内容进行梳理，并根据现场施工进 6 土建责任师 度，提报物资进场计划。 7 物资部经理 按照施工进度计划及物资进场计划落实物资供应。 根据施工总控计划负责编制指导现场施工的技术方案和需图计划，保证现场 8 技术部经理 施工前，所有技术问题全部解决 根据工程总控计划，细化本专业的施工内容及完成时间，配合总包确保工程 9 专业分包 进度目标。 10 分包负责人 服从总包管理，并对所承包工程的绿色施工负责。 2、制定分级控制保证计划 在进度计划体制上，实行分级计划形式，结合本工程各分项工程量，制定总控进度计划， 并指明各专业承包商的配合及施工工期，在这级施工进度计划当中，充分考虑并保证专业系 统调试时间必须充足，在总控进度计划的基础上，制定各阶段及各分部分项及各专业承包商 214中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 的详细的二级施工进度计划，相对总控计划，二级进度计划适当提前，即各阶段点相对总控 计划有一定的紧缩量，下级计划保证总控进度计划的实现。 （1）一级总体控制计划 表述各专业工程的阶段目标、确定本工程总工期、阶段控制节点工期、所有指定分包专 业分包工期等，是业主、设计、监理及总包高层管理人员进行工程总体部署的依据，主要实 现对各专业工程计划进行实时监控、动态关联。总承包商负责编制一级总体控制计划。 （2）二级进度控制计划 以专业及阶段施工目标为指导，分解形成细化的该专业或阶段施工的具体实施步骤，以 达到满足一级总控计划的要求，便于业主、监理和总包管理人员对该专业工程进度的控制。 总包将组织本工程各专业及指定分包编制如下二级进度计划： 1）塔楼地上结构施工进度计划。 塔楼地上结构施工进度计划是本工程进度计划的核心，在该级进度计划当中，重点描述 塔楼钢结构安装和核心筒混凝土结构的相互进度协调关系，确定在垂直高度方向的立体流水 步距以及相应的保障计划。 2）裙楼结构进度计划。 该计划主要结合设计要求，分阶段插入，在不影响总工期的前提下，均衡投入资源，为 塔楼施工尽可能创造便捷条件。 3）幕墙工程进度计划。 总包和业主及幕墙分包一同制定幕墙工程进度计划，该计划将囊括幕墙工程深化设计， 材料加工定货，现场施工，幕墙试验及验收等全部内容，并根据结构特点，给出几个相对标 高位置的节点工期。 4）机电安装工程进度计划 总包协调各机电专业分包，在总包总控进度计划的基础上编制本工程机电专业工程进度 计划，重点落实机电工程深化设计工期，机电设备的采购和进场计划，机电工程现场施工进 度与装修工程施工进度的协调，机电工程的系统调试和联动调试计划，并结合本工程可能存 在的多个独立机电系统确定节点工期，如塔楼楼层段机电安装工程节点工期、裙楼商业楼区 域机电安装节点工期。 5）装修工程施工进度计划 总包将协调装修专业分包，在总包总控进度计划的基础上编制本工程装修工程施工进度 计划，重点落实装修工程深化设计工期，方案报审工期及装修工程现场施工进度与机电工程 施工进度的协调，按本工程装修部位的不同分别给出大堂、电梯前室、办公区、卫生间、商 业区、餐饮区等功能空间装修的控制节点工期。 215中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （3）三级进度控制计划 是指各专业工程进行的流水施工计划，供各分包单位基层管理人员具体控制每个分项工 程在各个流水段的工序工期，是对二级控制计划的进一步细化。总包将要求各专业分包根据 实际工程进度提前1～2周提供该计划。该计划表述当月、当周、当日的操作计划，总包随 工程例会发布并检查总结完成情况，月进度计划报业主、监理审批。 3、建立健全计划管理工作循环机制 在上述完善的计划管理体系下，需要进一步建立健全策划计划管理工作循环机制，使计 划管理具有长效性和可持续性。施工进度管理工作具有长期性面临现场问题频发性的特点， 所以必须形成策划（计划）→执行→检查→纠偏的计划管理工作循环机制，使施工进度管理 彻底解决问题，不积累问题，不留隐患。本工程建设周期长，施工组织及施工技术难度大， 计划管理一定会暴露出方方面面的问题，只要坚持不懈地执行计划管理工作循环制度，就能 使计划管理工作和现场施工进度按照良性循环的模式运行。 8.3质量工期措施 1.建立质量保证体系 根据现场质量体系以及项目施工管理的需要，在公司总部服务和控制下，成立以项目经 理为核心的质量保证体系，建立从总承包商质量管理、专业主承包商质量管理到专业分包商 质量管理三个管理层面，从各承包商管理层、作业队伍管理层到作业班组操作层三个层次的 现场质量管理职能体系，从组织机构上保证质量目标的实现。 216中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 图8-3-1 质量管理保证体系图 结合质量管理保证体系图，对总承包商、专业主承包商、专业分包商的主要质量管理职 责进行规定。 （1）总承包商质量职责划分 本工程总承包商主要质量职责是承担合同规定的总承包管理范围内的工程整体质量责任， 负责自施范围内的工程施工质量管理，并负责各专业承包商的质量管理协调，对不同专业承 包商之间的工程交界面的工程质量承担组织协调责任，各专业承包商承担自施范围内的质量 责任。总承包商管理体系内，主要管理人员以及部门的职责如下： 1）项目经理 表8-3-1项目经理质量职责 序号 质 量 职 责 1 作为本工程质量的第一责任人，对本工程质量负全面领导责任。 2 建立包括各专业承包商在内的项目工程质量保证体系，并保证体系的正常运行。 3 保证国家、行业、地方及企业的工程质量规章制度在项目得到完全的贯彻落实。 贯彻落实业主的质量要求和公司的质量方针、各项质量规定，确定工程质量目标，主持编制 4 项目的精品工程、工程创优策划书。 5 主持编制施工组织设计，组织各专业工程施工组织设计编制。 2）项目总工程师 表8-3-2项目总工程师质量职责 217中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 序号 质 量 职 责 1 在项目经理和公司技术负责人的领导下，对项目的工程质量负技术责任。 2 严格执行国家工程质量技术标准、规范的各项有关规定。 具体负责组织有关人员编写施工组织设计、专项施工方案或技术措施、精品工程策划书、质 3 量检验计划等，并及时上报公司有关部门和技术领导批准，从技术上对工程质量给予可靠保 证。 具体负责组织各专业承包商编制施工组织设计、专项施工方案或施工措施的编制，并落实履 4 行监督审核职责，确保各专业承包商技术管理满足质量要求。 组织开展施组、方案交底工作，检查总承包商及各专业承包商施工组织设计、施工方案、技 5 术措施、质量标准的落实情况。 3）现场经理、钢结构经理、机电经理 表8-3-3 现场经理、钢结构经理、机电经理质量职责 序号 质 量 职 责 1 协助项目经理进行各自领域的工程质量管理，对项目的工程质量负直接管理责任。 2 主持各自施工区域与相关专业之间质量协调工作，监督交界面的施工质量。 组织各自责任领域责任工程师认真贯彻项目质量管理计划、精品策划书、施工方案、规范标 3 准等规定要求，确保施工生产活动满足质量标准规定，并定期进行监督与检查。 4 组织各自工程责任领域的质量检查，对发现的质量问题及时落实整改 5 组织工程质量专题会议，及时向项目经理汇报工程质量状况。 6 组织工程各阶段的验收工作，并配合质量经理组织的各项工程创优活动。 4）质量总监 表8-3-4 质量总监职责 序号 质 量 职 责 负责项目的工程质量监督检查工作，认真贯彻落实业主要求和公司的质量方针，以及项 1 目的质量计划，对项目的工程质量负监督管理责任。 组织对施工作业班组的技术质量交底，熟悉每个分部、分项工程的技术质量标准，并组 2 织各专业承包商落实情况，并组织对作业队伍施工管理人员的质量意识教育。 组织对日常施工作业生产的工程质量检查，及时纠正违章、违规操作，防止发生质量隐 3 患或事故。 组织对各分部、分项工程的每一检验批进行实测实量，严格按国家工程质量验收标准组 4 织各专业的内部质量验收。 会同建设方、监理方共同对每一检验批进行质量验收，并按质量标准对每一检验批进行 5 质量评定，并落实施工资料的收集工作。 针对工程质量的隐患，或工程质量检查不合格现象，有权下达停工整改决定，并立即向 6 业主、监理、项目相关领导报告。 每周定期组织召开项目全体承包商质量检查，并召开质量例会讲评，奖优罚劣，监督落 7 实质量整改。 组织月度工程质量讲评会，对工程质量情况进行具体研究与分析，找出存在问题并采取 8 措施预防，相关结果书面提交业主及监理。 5）商务经理 表8-3-5 商务经理质量职责 序号 质 量 职 责 218中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1 作为商务系统负责人，从合同管理上对质量相关各项活动予以支持。 负责总承包施工范围内满足工程质量需要的合格供应商、合格专业承包商的审查工作，并组 2 织相关的评审工作。 组织对专业供应商、各专业承包商选择的供应商及专业内承包商的审查，确保其满足工程建 3 设质量要求。 4 领导物资管理部对材料采购、验收组织等工作。 6）专业工程管理经理 表8-3-6 专业工程管理经理质量职责 序号 质 量 职 责 1 协助项目经理组织专业工程的质量管理工作，对专业工程的质量负组织协调责任。 主持各专业工程之间质量协调工作，指定交界面的质量责任划分，并监督质量落实情 2 况。 组织各专业承包商认真贯彻业主要求，以及工程的管理计划、精品策划书、各专业的施 3 工方案和规范标准等规定要求，确保施工生产活动满足质量标准规定，并定期进行监督与检 查。 定期组织各专业承包商的质量检查，并以会议的形式进行讲评，对发现的问题及时落实 4 整改。 5 协调各专业的分部、分项工程验收工作。 7）现场施工管理部门质量职责（结构工程部、机电工程部、钢结构工程部等） 表8-3-7 现场施工管理部门质量职责 序号 质 量 职 责 1 依据各自系统领导的要求，完成施工过程的质量管理工作。 依据项目质量管理计划、精品策划书、施工方案、规范标准等规定要求，对施工过程进行严 2 格检验与控制，并组织施工班组落实每日施工生产的质量检查和整改。 3 参加质量经理组织的质量例会，落实检查中的质量问题的整改工作。 4 组织施工资料的编制工作，做到准确、及时、完整、交圈，并与实际工程验收同步。 8）技术管理部门质量职责（机电技术部、钢结构技术部、总包技术部） 表8-3-8 技术管理部门质量职责 序号 质 量 职 责 依据规范要求完成自施范围施工方案、施工工艺以及深化图纸的编制，及时审核通过并 1 下发，指导现场施工 组织重要施工内容的质量控制要点、施工工艺的专题交底会，并参与涉及技术层面的质 2 量问题协调。 编制专项计划，包括质量检验计划、过程控制计划、质量预控措施等，对工程质量进行 3 指导与控制。 4 对工程技术资料进行收集管理，确保施工资料与工程进度同步。 9）物资部 表8-3-9 物资部质量职责 219中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 序号 质 量 职 责 1 严格按物资采购程序，进行自施范围物资采购，确保物资采购质量。 2 组织各专业承包商、专业供应商对工程物资的验证，确保使用合格产品。 3 负责自施范围以及专业承包商采购资料及验证记录的收集、整理。 10）质量保障部 表8-3-10 质量保障部质量职责 序号 质 量 职 责 1 依据质量安全经理的要求，具体负责本工程质量的监督检查工作。 具体落实各专业承包商对施工班组的技术质量交底，确保施工作业人员了解每个分部、分项 2 工程的技术质量标准，并组织对作业队伍施工管理人员的质量意识教育。 负责自施范围的日常施工生产的质量检查，并组织专业承包的日常质量检查工作，避免质量 3 隐患及事故的发生。 4 落实对分部、分项工程的实测、实量，依据相关质量规范进行内部质量验收。 5 会同建设方、监理方进行每一检验批的质量验收工作，并落实相关施工资料的收集工作。 6 针对因质量问题而停工的情况，监督相关专业的整改情况。 （2）专业主承包商质量职责划分 专业主承包商负责自施范围内的质量管理工作，并承担本专业内的各分包工程及供应商 之间交界的工程质量协调责任，对合同规定内专业分包商工程和供应商产品承担质量连带责 任。 机电主承包商对本专业工程深化设计质量承担直接责任，对机电系统内（包括消防、弱 电、给排水等）综合管线深化设计质量承担直接责任，同时对业主授权委托其进行深化管理 和技术协调的相关专业工程（消防、弱电、给排水等）的深化设计图纸质量承担管理责任。 表8-3-11专业主承包商质量职责 序号 质 量 职 责 1 依据总承包质量管理要求，建立专业质量管理体系，落实总承包各项质量管理制度。 组织自施范围的施工组织设计、施工图纸、施工方案、施工工艺及措施的编制，落实相 2 关技术交底，监督现场落实情况。 承担专业内部各专业分包商、专业供应商的质量协调管理责任，落实专业分包商、专业 3 供应商质量管理体系的建立，监督其各项质量管理制度的贯彻执行。 负责自施范围内材料、施工的质量管理工作，落实每项施工作业的质量管理工作，监督 4 专业分包商的施工质量，接受总承包商质量管理部门的监督管理。 组织专业内各分包商参加总承包商组织的各项质量检查及会议，对质量问题及隐患及时 5 落实整改，并监督专业分包商的整改。 2.建立质量制度 为保证本工程整体施工质量，加强过程质量监管力度，特制定如下质量管理制度： 表8-3-12 质量管理制度 220中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 序号 制度名称 序号 制度名称 1 质量管理目标分解制度 2 施工图纸会审制度 3 设计交底制度 4 图纸深化协调会签制度 5 深化设计交底制度 6 重大原材料、设备跟踪制度 7 原材料、设备、构配件进场验收制度 8 取样送检制度 9 工艺交底制度 10 工序协调制度 11 质量控制点策划制度 12 施工组织设计/施工方案审批制度 13 施工机械设备状态检查制度 14 测量及计量器具性能精度检查制度 15 质量通病防治专项措施 16 施工环境保证制度 17 样板引路制度 18 工序交接验收见证制度 19 特种作业人员持证上岗制度 20 工程质量三检、多检及联检制度 21 每周质量大检查制度 22 每周工程例会时的质量讲评制度 23 质量月度评比制度 24 质量奖惩制度 25 质量培训制度 26 质量月活动制度 27 质量资料管理制度 28 成品保护制度 29 不合格追溯及处理制度 30 质量信息统计与反馈机制 31 质量回访保修制度 32 质量阶段性目标及整体目标奖罚制度 33 工程创优管理制度 33 实测实量制度 3.质量控制措施 表8-3-13 测量工程质量保证措施 施工内容 质量控制点/项目 质 量 保 证 措 施 1、高精度仪器设备。 1、平面控制网 平面点位误差 2、另一种线路复核。 2、高程控制网 高程点位误差 高等级观测及定期复核 3、各楼层标高 标高传递 多点闭合、三差改正。 1、内控法施测。 4、建筑物主体 垂直度 2、外控法校核。 平面就位 1、焊接前后的测量及焊接。 5、组合柱 2、过程中的跟踪测量。 柱顶标高 221中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 垂直度 表8-3-14 钢筋工程质量保证措施 施工内容 质量控制点/项目 质 量 保 证 措 施 1、放大样 1、配筋单 2、专业人员进行配筋。 3、专人进行审核、审批。 1、严格按料单下料。 2、受力钢筋的弯钩和弯折、箍筋末端弯钩及平直段长度等符 2、钢筋加工的形状、尺 钢筋加工 合规范和设计要求。 寸 3、制作钢筋加工定型卡具。 4、用钢尺检查，并加强过程控制。 1、操作工人经过技术培训，持证上岗。 3、直螺纹 2、控制丝头的长度。 3、加工丝头的牙形、螺纹与连接套的牙形、螺距一致。 1、测放水平和标高控制线。 1、墙、柱钢筋位置、间 2、使用梯子筋（控制墙筋位置）。 距 3、使用定距框（控制柱筋位置）。 2、钢筋保护层厚度 使用PVC塑料垫块或PVC塑料卡子 1、接头错开距离及锚固长度满足设计及规范要求。 2、直螺纹连接时，所连钢筋规格必须与套筒规格一致，钢筋 3、墙柱钢筋接头 和套筒的丝扣应干净、完好无损。 （绑扎及直螺纹） 3、经拧紧后的滚压直螺纹接头应作出标记，单边外露丝扣长 墙、柱钢 度符合要求。 筋绑扎 1、绘制结构预留、预埋留洞图，细化配筋，施工中严禁随意 4、配合机电留洞，杜绝 切割。 随意切割钢筋。 2、大于200mm的墙洞钢筋必须一次配筋一次下料施工完成。 5、坡道处圆弧墙钢筋定 1、放出定位控制线。 位 2、在绑扎过程中，用钢管架支撑和钢索拉接。 6、梁、柱接头钢筋密集 1、放大样 区 2、钢筋排列位置合理，便于施工。 7、墙、柱插筋位置及数 1、加设定位筋。 量 2、全数检查墙、柱插筋的位置及数量。 1、楼板钢筋与核心筒墙 楼板钢筋预埋在核心筒墙体内，绑扎前剔凿清理干净后进行 体的连接 搭接绑扎。 1、楼板采用PVC塑料垫块。 2、钢筋定位及保护层厚 2、对于梁内双排及多排钢筋的情况，在两排钢筋间垫Φ25 梁、板 度 的短钢筋。 钢筋 1、绘制结构预留、预埋留洞图，细化配筋，严禁随意切割。 3、预留洞口加强筋及位 2、大于200mm的楼板洞口钢筋必须一次配筋一次下料施工完 置 成。 3、加强过程控制。 表8-3-15模板工程质量保证措施 施工内容 质量控制点/项目 质 量 保 证 措 施 1、测放控制线。 1、墙柱几何尺寸 2、使用梯子筋、顶模棍。 3、使用对拉螺栓。 墙柱模板 1、在模板周边加设海绵条。 2、门窗洞口 2、在模板两侧加设限位钢筋，底部设定位钢筋，控制洞口尺寸。 3、从洞口两侧同时浇筑混凝土。 222中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1、在顶板砼浇筑时墙柱边线15cm范围内进行压光，弹出墙柱边线 3、墙柱烂根预控 并切割剔除表面浮浆。 2、墙体模板立模前，粘贴海绵条或橡胶软管以防止漏浆。 1、设计模板时加强强度控制。 4、胀模、偏位预控 2、模板支设前放好定位线、控制轴线。 3、使用梯子筋、顶撑等定位措施。 1、拼缝处加设海绵条。 5、错台、漏浆预控 2、在合模前在墙体内加钢筋撑铁。 1、砼强度达到1.2MPa拆模。 6、墙面不平、粘连 2、认真清理模板和涂刷隔离剂，并设专人检查验收，不合格的要 预控。 重新刷涂。 7、坡道圆弧墙体错 1、使用对拉螺栓。 台预控 2、双侧模板及支撑对称布置。 1、测放控制轴线网和模板控制线。 1、安装放线 2、放出墙、柱边线和检查控制线。 3、竖向钢筋绑扎完成后，在每层竖向主筋上部标出标高控制点。 1、模板支撑必须经过计算。 2、板面平整 2、板支设时，放出控制线。 3、上下层支撑在同一直线上，支撑下垫木方。 梁板模板 1、放大样，测放控制线。 3、梁、柱节点模板 2、加设海绵条。 处理 3、支撑牢固。 1、一般梁，跨度小于 10m 时，模板起拱高度宜为全跨长度的 1/800；跨度大于10m，小于15m时，模板起拱高度宜为全跨长度 4、起拱预控 的1/600；跨度大于15m时，模板起拱高度宜为全跨长度的1/500 2、拉通线。 表8-3-16混凝土工程质量保证措施 施工内容 质量控制点/项目 质 量 保 证 措 施 1、振捣棒要“快插慢拔”。 1、混凝土浇筑 2、门窗洞口处混凝土浇筑应从门窗洞口两侧同时下料，且高差不 宜太大。 2、坍落度测试 每灌车必须按规范要求测试。 墙、柱混 1、墙淋水养护。 3、混凝土养护 凝土 2、柱包裹塑料布进行养护。 1、选择预先经过考察的具有相应资质等级的搅拌站，严格控制混 凝土试配和质量。 4、C60高强混凝土 2、采用高频振捣器。 3、按规范进行测温，控制砼表面与大气温差。 1、顶板施工缝处理：施工缝处板底下铁垫PVC塑料垫块，保证下 铁钢筋保护层；上下铁之间用马登铁保证净距，与下铁接触的马登 梁、板混 1、施工缝处理 铁支腿焊接短钢筋头成豁口，卡在下铁筋上。 凝土 2、混凝土浇筑前，将施工缝处混凝土表面剔毛，剔除浮动石子， 并用水冲洗干净，先浇一层水泥浆，然后浇筑混凝土。 223中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1、混凝土浇筑方向平行于次梁方向推进，随打随抹，梁由一端开 始，用赶浆法浇筑。 2、混凝土浇筑 2、混凝土初凝前用2m刮杠沿四面墙墙根处向板中间刮平，终凝前 用木抹子搓平，用铁抹子压实2～3遍（无装饰面层）。 3、浇筑顶板混凝土时，拉线找平，严格控制顶板标高。 1、采用小直径振捣棒仔细振捣，做到不漏振、不过振，振捣棒不 3、梁柱接头混凝土 得触动钢筋和预埋件。 浇筑 2、砼浇筑时应离开梁端下料，用振捣棒送至端部和柱头。 4、墙、柱与楼板、 1、浇筑原则是必须先浇筑柱、墙的高强度等级混凝土，并按照 梁的混凝土强度等级 45°的角度留设斜槎，之后浇筑低强度等级的混凝土。 不同时的混凝土浇 2、梁板混凝土浇筑时，先浇筑柱头处的混凝土，且在混凝土初凝 筑。 前再浇筑梁、板混凝土。 表8-3-17组合结构工程质量保证措施 施工内容 质量控制点/项目 质 量 保 证 措 施 1、严格控制间距、放出钢筋定位线。 1、楼板分布筋 2、每次绑扎完毕，由责任师对照施工图逐批确认。 2、板、柱节点 1、在柱头周边的压型钢板上设置拦截混凝土的钢丝网。 组合楼盖 砼浇筑 2、先浇柱接头的高标号混凝土，再浇筑楼板混凝土。 1、采用平板振动器进行振捣，严格按操作规程进行，避免过振和 3、楼板混凝土 漏振。 2、根据不同的季节及温度采取适当的养护措施。 1、钢筋施工 详图深化，优化主筋、箍筋、拉筋设置。 1、进行详细模板设计，减少穿墙螺杆使用。 组合柱 2、模板施工 2、施工前应事先绘制模板配板图，并严格照图施工，尽量能够保 证模板多次周转。 1、使用细石混凝土 3、混凝土施工 2、钢筋密集区，适当调整钢筋位置，预留下灰口和振捣口。 表8-3-18钢结构工程质量保证措施 施工内容 质量控制点/项目 质 量 保 证 措 施 检查材料的材质证明、出厂合格证，钢材的外观和长度、宽度、 1、材料进场 厚度、平面度、直线度等，是否符合现行国家标准和设计要求。 对于下列情况的钢材，应把材料送有资质的单位进行复验： 钢材混批。 板厚等于或大于40mm，且设计有Z向性能要求的厚板。 对质量有疑义和设计有要求的钢材。 2、材料复验 国外进口钢材。 钢结构 建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用 制作 的钢材。 设计有复验要求的钢材。 检查数量：全数检查。 切割的质量直接影响装配、焊接质量。钢板切割后，一般均产生 3、切割 翘曲，须经平板机平直后才能进入下道工序。 4、装配 1、构件装配时应重点对隔板的尺寸、焊缝和电渣焊衬板的尺寸等 224中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 进行全面检查，合格后填写“隐蔽工程记录”。 2、同时还要检测是否有扭曲变形，若发现扭曲应立即调整。 3、桁架组装时主要检查轴线交点尺寸，同时要对坡口尺寸进行校 验。 钢结构的焊接检验应包括检查和验收两项内容，因而焊接检验不 能仅仅局限于焊接完毕后，应贯穿在焊接作业的全过程中。焊接 施工前检查接头的组装、坡口的加工、焊接区域的清理，定位焊 质量，引、熄弧板安装，衬板贴紧情况；焊接施工中检查焊接材 5、焊接 料烘焙，焊接材料牌号、规格、焊接位置；焊接完毕外部检查焊 接表面形状、焊缝尺寸、咬边、表面气孔、表面裂纹、表面凹凸 坑，引熄弧部位的处理，未溶合、钢印等；内部检查气孔、未焊 透、夹渣、裂纹等。 端铣时，铣平面必须与柱轴线相垂直，因此端铣前应控制组合柱 6、端铣 的平整度在允许偏差之内。 涂装是构件制作的最后一道工序，涂装前重点检查构件表面的清 7、涂装 污和除锈情况，其次还要对除锈漆的质量、涂层厚度、喷涂次数 进行检查，最后对干漆膜厚度进行测试。 1、按图纸验收，检查构件是否与设计图纸一致。 8、成品验收 2、出示出厂合格证。 9、运输 在构件下方垫上木方，小的构件要捆绑装箱，防止磕碰变形。 设立专职质检员对构件验收，检查工厂提供的构件所有出厂资料 1、构件进场验收 和构件的外观、几何尺寸是否与设计图纸一致。 1、测量放线要准确，吊装前测量工要复核轴线、标高。 2、构件安装前重点检查构件的外型尺寸、螺栓孔间距 2、施工准备 3、焊接坡口的角度以及有特殊要求的构件，核查构件编号，标明 钢结构 安装方向，保证构件安装位置正确。 安装 1、安装时对就位偏差、垂直度、标高严格检查，使偏差在规范允 许范围内。 3、构件安装 2、构件就位前对构件清理和焊口清理以及高强螺栓连接摩擦面的 清理须仔细认真进行。 3、要用测量仪器跟踪安装施工全过程。 1、进行焊接工艺评定和焊工附加考试。 2、焊工必须持证上岗，检查焊工合格证及其认可范围、有效期。 1、焊接准备 3、检查接头坡口角度、钝边、间隙及错口量，应符合要求。 4、装焊垫板或引弧板，其表面应清洁，要求与坡口相同，垫板与 母材应贴紧，引弧板与母材焊接应牢固。 1、检查焊接材料的质量合格证明、中文标志及检验报告等是否符 合现行国家产品标准和设计要求。 2、焊接材料 2、检查复验报告。 3、检查焊条是否按规定进行烘干、保温，焊条的外观是否完好， 焊丝有没有破损、污染弯折或紊乱，如果有，应废弃。 钢结构 3、焊前预热 检查预热温度是否达到要求。 焊接 4、焊缝后热 检查后热时间、温度。 检查保温被的厚度，保温被是否绑扎紧，是否符合焊后保温的要 5、焊后保温 求。 外观检查符合JGJ81-2002中的规定及相关设计要求； 6、焊缝检查 无损检测符合GB 50205-2001、GB11345-89中的规定及相关设计要 求。 1、为了防止焊接引起的偏移，采用对称焊接。 7、焊接顺序 2、如果是大面积的网格焊接，不但采用对称焊接，而且采用由中 间向四周焊接的顺序。 225中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 1、检查产品的质量合格证明、中文标志及检验报告。 1、进场验收 2、检查摩擦面是否干燥、整洁，不应有飞边、毛刺、焊接飞溅 物、焊疤、氧化铁皮、污垢等。 检查摩擦面抗滑移系数试验报告和复验报告是否符合现行国家产 2、高强螺栓复试 品标准和设计要求。 高强螺 1、高强螺栓应自由穿入螺栓孔，穿入方向须一致，不得用气割扩 栓施工 孔，扩孔数量应征得设计同意，扩孔后的直径不应超过螺栓直径 的1.2倍。 3、高强螺栓现场施 2、高强螺栓的初拧必须进行扭矩检查，保证终拧质量，初拧记号 工 需清楚、整齐。 3、检查高强螺栓连接副终拧后螺栓丝扣的外露数是否符合规范要 求。 1、压型钢板所采用的原材料，其品种、规格、性能等应符合现行 国家产品标准和设计要求。 1、进场验收 2、压型钢板的规格尺寸及允许偏差、表面质量、涂层质量等符合 设计要求和规范的规定。 压型 2、压型钢板切割 压型钢板的切割采用等离子切割机切割。 钢板 用尺检查压型钢板在支承构件上的搭接长度是否符合设计和规范 3、压型钢板搭接 要求。 4、封边检查 检查封边的焊接是否牢固，封边边线是否与设计图纸一致。 用钢尺和游标卡尺量测栓钉及焊接瓷环的规格、尺寸及偏差是否 1、进场验收 符合现行国家标准《圆柱头栓钉》GB10433中的规定。 瓷环在受潮或产品要求烘干时应按要求烘干，以保证焊接接头的 栓钉 2、焊前准备 质量。 施工 对栓钉焊接成型焊肉进行外观检查合格后，在主要构件上逐批进 3、焊后检查 行5%抽样打弯30°检查，若栓钉根部无裂纹则认为通过弯曲检 验。 1、检查涂料的品种、规格、性能是否符合现行国家产品标准和设 防火涂 计要求。 1、进场检查 料施工 2、检查涂料的型号、名称、颜色及有效期是否与其质量证明文件 相符。 防火涂料施工前需做粘结强度试验和抗压强度试验，检查其粘结 2、涂料试验 强度和抗压强度是否符合设计要求。 3、涂料密度 防火涂料在进行喷涂之前需检查涂料的密度是否符合要求。 喷涂时巡检随时用探针检测厚度,保证厚度均匀,控制每一层的厚 4、厚度检查 度、间隔时间、干燥程度，并控制总厚度在容许误差范围之内。 表8-3-19砌筑工程质量保证措施 质量控制点/项目 质 量 保 证 措 施 1、原材料品种和性能符合设计要求。 1、材料 2、检查砌块、水泥、砂质量证明资料和试验报告。 2、砂浆配比 控制砂浆配比及稠度，检查其试验报告。 3、放线 放出砌筑位置线、标高线，标出门窗洞口位置及标高。 1、放线。 4、构造柱 2、校核插筋的位置及数量。 3、拉结筋的位置、长度符合设计及规范要求。 1、砌筑前进行预排，门窗洞口处两侧排砖一致。 5、排砖要求 2、砌块上下皮对孔错缝搭接，搭砌长度不小于砌块的1/2。 226中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 6、灰缝控制 水平、竖向灰缝砂浆饱满度≥80%，不得出现瞎缝及透明缝。 7、留槎设置 转角处严禁留直槎，留槎处留设斜槎。 8、机电管线的预 1、进行深化设计，标明机电管线位置、标高。 埋 2、砌筑中及时预埋、浇筑砼现浇带、放置砼块。 1、挂线砌筑，拉线、起线准确无误。 9、墙面平整 2、随时用靠尺板检查，随时纠正。 1、钢筋砼圈梁、构造柱及其拉结筋符合设计、规范要求。 10、墙面刚度 2、墙体顶部用蒸压灰砂砖斜砌封顶。 表8-3-20 屋面工程质量保证措施 质量控制点/项目 质 量 保 证 措 施 屋面所使用的材料（包括防水材料、 找坡层、保温层、保护层及外加剂、配件 进场材料 等）必须符合质量标准和设计要求，提供相应的检测报告、出厂合格证、混凝土 配合比记录单等。 1、混凝土找坡层及细石混凝土保护层施工后要及时养护，准确掌握抹压时间， 确保面层光滑平整不起砂； 找坡层、保护层 2、在高温天气对刚浇注完毕的混凝土用塑料布进行覆盖，防止失水。 3、找坡层施工时，要严格控制坡度，检查找坡层和保护层是否符合坡度要求， 掌握坡向和厚度，不允许发生倒流水。 1、卷材与卷材之间搭接应符合规范要求。 2、保温材料进场时，要严格验收，对边线不直，边槎不齐整的板块要挑选出 来，以免影响找坡、找平和排水。 3、铺贴要紧贴基层，要铺平垫稳，工人在铺设时，要认真操作，铺顺平整。贴 防水保温 时要平、实，压边紧密，粘结牢固，防止出现空鼓。 4、雨水地漏管安装要垂直牢固。防水卷材与雨水管壁粘结牢固，端头用密封材 料封严。 5、雨水地漏不要高于保护层，防止造成屋面积水。 表8-3-21 抹灰工程质量保证措施 质量控制点/项目 质 量 保 证 措 施 1、砂浆拌和材料品种、配合比符合设计要求。 1、材料 2、水泥的凝结时间和安定性复验合格。 3、砂浆在初凝前必须使用完毕。 1、无灰尘、污垢和油污，并且浇水润湿，拉毛坚固。 2、抹灰基层 2、混凝土墙面进行拉毛或采用界面剂水泥浆处理。 3、砌筑墙在抹灰之前清理干净并用水润湿。 3、抹灰层之间粘 1、粘接牢固，无空鼓开裂。 结 2、不同基层材料交汇处铺钉钢板网。 1、表面洁净、接槎平整、灰线清晰平直。 4、抹灰层表面 2、抹灰表面有涂料装饰时，抹灰表面不要太压光（增加结合层连结）。 5、孔洞、槽、盒 1、安装之前进行抹灰。 和管道后抹灰。 2、尺寸正确、边缘整齐、光滑，管道后面平整。 6、立面垂直度 制作灰饼控制，灰饼间距≤1.5m。 7、表面平整度 在每层抹灰的过程中采用长度≥2m的刮杠配合施工。 表8-3-22涂料工程质量保证措施 质量控制点/项目 质 量 保 证 措 施 1、材质 1、涂料品种、颜色必须符合设计要求。 227中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2、检查产品合格证书、性能检测报告。 1、基层腻子平整、坚实、牢固，无粉化、起皮和裂缝，粘结强度符合规范要 2、基层处理 求。 2、基层的含水率符合规范要求。 1、色泽一致，无明显色差。 3、观感质量 2、涂刷均匀，采用同一批量的涂料，每一面墙不宜局部修补涂料。 1、刮补腻子后要打磨平整。 4、防透底、流 2、保证上一基层无污染，两遍涂刷之间保持间隔。 坠、皱皮 3、选用粘度合适的涂料，施涂时涂膜厚薄均匀。 表8-3-23墙地砖工程质量保证措施 质量控制点/项目 质 量 保 证 措 施 1、墙地砖的品种、规格、图案、颜色和性能符合设计要求。 1、材质 2、检查产品合格证书、性能检测报告和复验报告。 1、结合紧密无空鼓。 2、面层与基层结合 2、清理空鼓开裂或松动的面层。 1、控制原材料的尺寸。 3、表面平整度 2、采用水平尺随铺贴随检查。 1、控制原材料的尺寸。 4、缝格平直 2、拉通线检查。 1、地面砖粘结材料达到强度之前不得上人施工。 5、接缝高低差 2、采用水平尺或小靠尺随铺贴随检查。 1、地面砖坡度符合设计要求，与地漏结合处严密平顺。 6、地漏、泛水 2、地漏周边的结构必须处理严密，管根倒圆角。 表8-3-24门窗工程质量保证措施 质量控制点/项目 质 量 保 证 措 施 1、由专业厂家制作。 2、材质及含水率符合设计、规范要求。 1、门窗制作 3、门窗的防火、防腐、防虫处理符合设计要求。 4、门窗的结合处和安装配件处不得有木节或已填补的木节。 5、进场检查出厂合格证、框、扇尺寸。 1、弹线控制安装位置。 2、安装固定牢固，固定点符合设计要求。 2、框安装 3、木框靠墙一侧和木砖必须做防腐处理。木砖做成梯形，小头朝外。木框靠墙 一侧缝内用水泥砂浆填实。 1、弹线。 3、门窗扇安装 2、安装牢固，并开关灵活，关闭严密，无倒翘。 3、面层油漆施工之前，油漆缝隙留设考虑油漆的厚度。 1、先安装样板，检查合格后开始大面五金安装前。 2、位置适宜，槽深一致，边缘整齐尺寸准确。 4、五金安装 3、五金安装齐全，规格符合要求，木螺丝拧紧卧平，插销关启灵活。 4、合页安装时，合页槽开设必须准确。 5、合页安装为三托二（三链安装在框上，两链安装在扇上）。 1、防火卷帘金属零部件表面不应有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔 洞等缺陷。其表面应做防锈处理，涂层、镀层应均匀，不得有斑剥、流淌现象。 2、防火卷帘无机纤维复合帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、 断线、经纬纱密度明显不匀及色差等缺陷，夹板应平直，夹板应牢固，基布的经 5、卷帘安装 向应是帘面的受力方向，帘面应美观、平直、整洁。 3、相对运动件在切割、弯曲、冲钻等加工处不应有毛刺。所有紧固件应紧牢， 不应有松动现象。 4、各零部件的组装、拼接处不应有错位。焊接处应牢固，外观应平整，不应有 夹渣、漏焊、疏松等现象。 228中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 5、焊接要求，焊接应该牢固，焊点分布均匀。不得出现假焊和烧穿现象外表面 塞焊部位应打磨平整。 表8-3-25 防水工程质量保证措施 质量控制点/项目 质 量 保 证 措 施 1、材料品种、规格、性能符合规范设计要求。 1、材质 2、检查产品合格证书、性能检测报告和试验报告。 1、基层应平整、干燥和干净，含水率必须符合设计要求。 2、保温层 2、紧贴基层，厚度均匀。 3、找坡层 坡度正确，走水方向与图纸设计相符。 4、找平层 平整、保证坡度。 5、防水 详见第6章第12节《防水工程》相关内容。 1、粘结牢固，无空鼓开裂现象。 6、防水保护层 2、保证防水层施工厚度。 表8-3-26 机电预留预埋质量控制措施 序号 施工内容 要点措施 认真查阅相关专业图纸，逐个核实水平、标高相对位置，洞口尺寸； 1 预留洞口 洞口模板支设牢固，打混凝土时应有专人看护，防止浇注混凝土时移位，预留 洞口应光滑完整无破损。 2 灯位盒要紧贴模板，并固定结实，防止浇注混凝土时移位。 镀锌钢管管路连接必须采用通丝管箍，关口在管箍中间对正，外露2-3扣，并 3 预埋电气管路 用接地卡子将BVR4平方毫米的地线涮锡进行连接。 4 用袋装锯末及胶布封堵严密。 进入电盒的电管必须用管堵封严，管与电盒应用锁母固定牢固，并使丝扣外露 5 2-3扣。 线管要与钢筋绑扎固定，间距不大于1.5米，转弯处不大于0.3米，禁止将线 6 预埋电气管路 管与钢筋焊接固定。 7 线管末端除保护丝套外还要用管堵封严，以免灰浆进入。 独立引下线确保焊接质量，焊接完成后检查有无虚焊现象； 8 防雷接地 确保焊接完成后有足够的机械强度，焊接处要刷沥青处理。 为使防雷引下线及均压环成为电气通路，在遇到钢筋箍时，要用圆钢做跨接。 9 防雷接地 并要求跨接圆钢直径为8mm；扁钢截面为48mm2；扁钢厚度为4mm。 认真核对结构图，准确放线； 10 预埋件 根据技术要求预埋，保证锚固长度； 预埋前应根据设计要求做好防锈措施。 11 核实基准线。保证标高、水平位置准确 12 套管外应清理干净并刷脱模剂 套管埋设 13 套管牢固固定，防止混凝土施工时移位。 14 套管固定后，两端管口用胶带封堵，防止被杂物堵塞。 229中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 15 套管埋设 套管规格、型号正确，两端与墙面平齐；套管内侧防腐良好，周围做好标识。 表8-3-27 给排水安装工程质量保证措施 序号 分项工程 质量控制点 质量控制措施 套管类型根据使用部位进行明确； 复核套管安装的正 套管类型、尺寸； 出外墙防水套管、水池防水套管、出 1 确性 套管水平度、垂直度。 屋面防水套管安装部位； 立管管道完成后再固定套管。 铜管、钢管、衬塑 钢管、PVC-U给水 核查深化设计的设计位置； 位置、标高、坡度正确； 管道、PVC-U给水 交叉位置设置合理方式； 2 连接质量、管道坡度； 管道、W型排水铸 合理布局排水管道走向减少对其他机 消除管道交叉和矛盾。 铁管球墨铸铁管管 电管线的影响。 道安装 支吊架的选型； 支吊架荷载计算报告； 3 支架及吊架 支吊架的设置点； 支吊架节点大样图审批； 支吊架的固定安装方法。 设置点现场检查报告。 基础检查报告； 基础位置、基础防震方式、设备、 设备接管大样图及审批报告； 4 水箱、水泵安装 阀门接管； 结合设备厂家安装建议后进行深化设 水泵的控制屏位置、电气接线。 计。 卫生间布置大样图； 安装位置，坐标，标高； 卫生洁具及附件安装大样图； 5 卫生洁具安装 外观质量、装修配合。 厂家安装建议； 制定专项搭接工艺。 保温层厚度、材质防火； 保温材料检查报告； 6 保温及保护层 保护层外观。 保护层做法大样图及外观检查。 采用现场钢丝刷涂刷至金属本色； 底层处理；外观质量； 检查外观，杜绝流坠和漏涂现象； 7 防腐处理 油漆现场配比； 在潮湿环境内外露金属进行加强防腐 涂刷层数；系统识别。 处理，考虑高级别防腐涂料。 压力表计量精度，漏水记录报告； 8 水压试验冲洗 分层分区打压 水质检查报告。 灌水高度、灌水时间； 9 灌水试验 灌水试验检查记录 灌水检查及记录。 10 通球试验 通球球径尺寸 专项方案、通球试验检查记录。 设备单机试运转 遵照厂家建议、设计参数进行； 11 调试 系统联合调试； 编制综合调试方案； 调试数据。 采用数字化仪器进行测试及记录。 8.4技术管理措施 1、施工进度管理的关键点是解决技术难题 本工程为超高层建筑，其技术难度在国内也名列前茅。在施工前应编制相应的技术难题 解决方案及应急预案，但是在实施过程中往往会出现各种偏差或意外，产生新的问题，而一 时无法解决，导致施工进度缓慢甚至停顿。现场管理人员应迅速通报技术部门、专家组及上 级领导，根据技术难题应急预案，项目部以公司强大的技术实力为后盾，可以及时解决技术 难题，消除拦路虎，保证施工生产顺利进行。 2、编订针对性较强的施工组织设计与施工方案 “方案先行，样板引路”是我司施工管理的特色，本工程将按照方案编制计划，制定详 230中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 细的、有针对性和可操作性的专项施工方案，从而实现在管理层和操作层对施工工艺、质量 标准的熟悉和掌握，使工程有条不紊的按期保质地完成。 3、本工程广泛采用新技术、新材料、新工艺、新设备是进度计划成功的保证 项目部将针对工程特点和难点采用先进的施工技术和材料，提高施工速度，缩短施工工 期，从而保证各节点工期目标和总体工期目标。项目部对工程技术难点组织了攻关，例如结 构变形控制技术、钢结构安装焊接技术、大体积混凝土浇筑施工技术、核心筒剪力墙爬升模 板技术、超高层泵送混凝土技术等，针对工程特点和难点采用先进的施工技术、工艺、材料 和机具和计算机技术等先进的管理手段，广泛采用新技术、新材料、新工艺为提高施工速度， 缩短施工工期提供技术保证。采用先进的生产设备工艺和技术，提高机械化施工程度和劳动 生产率，从而保证工程工期目标的实现。 4、结构施工采用流水施工 本工程单层建筑平面面积大，结构施工任务重、质量要求高，如何保证结构在最短的时 间内顺利的完成是整个工程进度的关键所在。项目将根据工程工期要求和阶段目标要求，采 用分段流水方式组织施工。具体的流水段划分详见施工部署流水段划分部分内容。在每个施 工区域通过调整资源投入，加强协调管理等措施满足流水节拍均衡的需要。 5、合理安排施工工序，控制关键工序 由于本工程工期较紧，在装修施工阶段，安装及土建交叉作业多，施工工序繁杂，本工 程将以施工进度计划为先导，以先进的组织管理及成熟的施工经验为保障，通过预见及消除 影响因素，控制关键工序及合理调配施工资源等措施组织施工生产。 6、运用项目管理软件优化施工网络，确保关键线路，避免不分主次、分散人力、物力 的现象，紧抓关键线路，做到统筹兼顾，照顾一般。 7、根据工程施工特点制定针对性冬雨季节、高温季节施工措施，做到在特殊季节时也 能正常施工，减少施工间歇，最大限度利用所有能施工的时间和阶段。 8、从施工工艺与组织上针对本工程的专项工期提供保障措施。 分 工程 关键线路 工期保证措施 类 阶段 及控制点 科学配置施工机械是确保总控计划完成的重要条件。本工程塔楼配置2台动 臂塔吊，在结构工程尾期拆除 1台塔吊M760后，保留1台ZSL750动臂塔 设备 吊，确保塔楼结构的合同工期。裙楼商业楼结构施工阶段布置 1 台 配制 ST60/15+1台ST60/18塔吊,此种组合方式既节约成本也可大大提高运输速度 及工作效率，为确保工期打下良好的基础。 Ⅰ、塔楼核心筒使用液压爬模系统，提高工效。 施 塔楼结 Ⅱ、塔楼100米以上采用2台超高压地泵（两用一备），能够有效解决超高 工 构施工 层混凝土泵送高度和进度的问题。 结构 工 Ⅲ、楼面混凝土一次浇注压光，节省了面层施工时间。 施工 艺 Ⅰ、塔楼钢结构吊装随钢柱重量的减轻尽量采用一柱两层、一吊多梁，减少 及 了吊次。 组 Ⅱ、以现场施工要求控制加工顺序，使钢结构生产成流水作业，将钢结构的 织 钢结构施 加工、运输、储存、吊装各个工序合理的穿插，环环相扣。由于现场场地比 工进度 较小，因此构件进厂时间和吊装时间应协调一致。 Ⅲ、计算每根构件吊装所用的塔吊时间，科学安排每日的吊装杆件数量，合 理安排钢结构吊装与其他专业施工的用塔机时间。 Ⅳ、根据实际情况，安排双班或3班作业。 机 Ⅰ、塔楼幕墙设计中主要采用单元式板块，可以节约现场制作。 幕墙施工 电、 Ⅱ、单元式板块可以留出吊装口，便于机电装修材料吊装。 231中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 Ⅰ、在管道立管安装中采取先预制、再安装的方法，以提高进度。结构施工 开始后，即开始制作每层间立管，并预留好甩口位置，当结构完成后，就立 装修 即跟进进行立管安装。 机电安装 阶段 Ⅱ、大量采用预制加工件。 Ⅲ、机电安装工程尽量提早插入，一旦结构施工分阶段验收完成后，插入机 电安装施工，从而为装修施工的提前插入创造条件。 9、建立技术管理责任制，明确职责与分工。 10、贯彻落实各种制度。如图纸会审制、设计交底制、施工交底制、试验管理及技术资 料管理制等。 11、新技术、新材料推广应用与管理工作。 8.5安全管理措施 1、安全管理体系 图8-5-1安全体系管理流程图 总承包商对工程施工现场安全生产和文明施工负总责。进场后成立项目安全领导小组， 项目经理为安全生产第一责任人，质量安全经理具体负责日常安全施工。由质量安全经理、 现场经理、安全总监、专业责任工程师、各劳务队伍等各方面人员组成安全保证体系。建立 健全安全施工管理制度，明确各级安全职责，检查督促各级、各部门切实落实安全施工责任 制；组织全体职工的安全教育工作；定期组织召开安全施工会议、巡视施工现场，发现隐患， 及时解决。 2、主要负责人的安全职责 （1）项目经理 序号 岗位职责 1 安全生产第一责任人，对项目安全生产负全面领导责任。 232中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 2 落实政府、公司各项政策和规定，制定有针对性安全管理办法和实施细则并组织实施。 3 建立项目安全生产保证体系，配备足够的专职安全员。 4 明确各级人员、部门、劳务队伍安全责任和考核目标，制定考核办法。 5 负责安全经费的计划、安排、落实和投入实施。 6 组织落实安全方案、措施。 7 定期组织项目安全生产大检查和特殊时期专项检查。 8 组织制定、落实安全生产应急救援预案，建立救援体系。 9 及时、真实报告各类事故，并保护现场，配合调查，指挥项目应急救援。 （2）质量安全经理 序号 岗位职责 1 落实安全生产各项工作，并对其负直接领导责任。 2 根据进度计划，编制安全生产措施计划，并监督实施。 3 落实措施经费及时投入、专款专用。 4 考核各级各类人员安全生产责任制的落实情况。 5 领导安全教育、培训、考核活动，听取、采纳合理化建议，开展重大安全活动。 6 组织每周巡检、安全例会。 7 领导安全总监、安全员开展监督检查工作，安排隐患整改。 8 组织大型机械设备、安全防护措施的检查、验收。 9 落实紧急救援预案、设备、设施，组织应急演练。 10 及时、如实上报事故，组织紧急抢救、保护现场，配合调查。 （3）生产经理 序号 岗位职责 1 落实安全生产各项工作，贯彻落实安全是进度保证的思想。 2 及时向质量安全经理提供进度计划、修改计划。 督促、组织责任师落实安全生产责任制、安全教育培训考核制度、每日每周巡检制度、安全例会制 3 度等。 4 参与大型机械设备、安全防护措施的检查、验收、整改落实。 233中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 5 参与应急演练。 6 及时、如实上报事故，参与紧急抢救、保护现场，配合调查。 （4）总工程师 序号 岗位职责 1 负责安全技术管理工作，对项目安全生产负技术领导责任。 组织编制、审核、审批施组、方案、方案交底、修改措施时，必须包含有针对性安全技术措施，并 2 监督检查执行情况。 3 及时解决安全技术措施执行中出现的问题。 4 审批安全方面的新材料、新工艺，并组织交底。 5 参加大型机械设备、安全防护措施的检查验收。 6 参加事故调查、分析、处理，制定重大隐患整改方案，并指导实施。 （5）安全总监 序号 岗位职责 1 负责安全生产管理、监督工作。 2 组织开展危害因素辨识、风险评价工作。 3 参与安全方案、技术措施编制，并监督检查执行情况。 4 组织开展安全宣传教育、培训考核活动，督促劳务班组安全教育活动。 5 检查、监督、落实各级人员持证上岗 组织总包、劳务队伍安全员日检，制止、查处违章行为、人员，及时发现、处理隐患，必要时局部 6 停工、全面停工整顿，履行安全否决权。 7 督促、参加机械设备、安全防护措施的检查验收。 8 负责安全设备、防护器材、劳动保护用品、急救设备及器具的验收和监督管理。 9 负责安全应急预案演练、落实。 10 参加事故调查、处理，监督整改措施的落实。 3、安全管理制度 （1）安全生产责任制度 设立安全生产管理机构，配置专职安全经理和专职安全管理人员。专职安全生产管理人 员任职资格满足深圳市住建局要求，负责对安全生产进行现场监督检查。 项目实施过程中指导、监督、检查专业分包商及劳务分包商的专职安全生产管理机构的 建立、安全管理人员的落实，以及安全管理工作的开展情况确保专职安全管理人员正常履职。 234中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 总之，建立完善各级安全生产管理机构，明确各级安全管理职责，确定安全责任人，将 责任落实到专人。 （2）安全教育和持证上岗制度 我公司安全教育覆盖所有在施人员，各级年审、教育、培训均必须考试合格、签发合格 证后持证上岗，不合格者不准上岗。分层次逐级教育主要内容如下表： 序号 人员 培训组织 1 项目负责人 隔年一次安全教育培训。 2 项目管理人员 每年安全教育时间≥8小时。 3 专职安全员 每年安全教育，安全总监必须有安全工程师资格。 4 劳务队伍负责人 每年接受公司≥24小时安全专项培训。 5 特种作业人员 必须通过政府部门专项安全技术培训。 6 普通工人 接受进场教育、三级教育。 图8-5-2 工人进场教育流程图 （3）安全生产协议书制度 劳务队伍必须与总承包签订安全生产协议书，作为合同附件，明确总承包、劳务队伍安 全生产责任，保证安全生产工作的严肃性，避免以包代管、以罚代管。 （4）安全技术交底制度 经理部负责整个现场的安全生产工作，严格遵照施工组织设计和施工技术措施规定的有 关安全措施组织施工。 所有施工活动必须进行安全技术交底；要求交底人、被交底人亲笔签字，安全总监审核、 监督，内容全面、准确、有针对性和可操作性，必须逐级下达到作业班组全体人员。 （5）安全检查和隐患整改制度 按照《建筑施工安全检查标准》（JGJ59-99）要求，半月组织一次对施工现场进行安全 生产综合检查，对检查出的事故隐患立即整改，并将整改记录报送监理和业主备案。每季度 组织一次公司级安全生产监督、检查活动。 通过不同层次、不同级别各种检查对整体安全管理进行有效监控和考核，查出的安全隐 患必须定措施、时间、整改人员，并作好消项记录，保证安全生产可靠性。 表8-4-5安全检查和整改制度表 235中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 内 容 检查形式 参加人员 考 核 备 注 月、季考核 根据记录整改，并上报公 专项大检查 定期 公司安全部门 记录 司 劳务队伍安全管理 定期 安全负责人 月考核记录 检查劳务队伍自检记录 现场经理、各部门及劳务 发文或整改通知，限期整 周安全文明大检查 定期 周考核记录 队伍 改 施工用电 定期 安全负责人及劳务队伍 周考核记录 劳务队伍日检 作业人员行为和作业 安全员、责任工程师会同 日检 日检记录 现场指令,限期整改 层 劳务队伍 施工机具 日检 安全员、劳务队伍 日检记录 4.安全验收制度 表8-4-6 安全验收制度 验收内容 组 织 实 施 1、安全技术方案由总工程师牵头组织验收。 方案实施 2、交叉作业安全技术措施由安全总监和责任工程师组织验收。 验收 3、分部分项工程安全技术措施由责任工程师和安全员组织验收。 1、一般防护设施和中小型机械设备由安全员、责任工程师会同劳务队伍责任人共同验收。 2、大型机械设备、整体防护设施、重点防护设施由现场经理组织安全总监、责任工程师及有 关人员验收。 设施、设 3、以下设施在自检自验基础上报请公司相关部门验收：临电设施、20m以上高大脚手架及满 备验收 堂红架、塔吊、其他大型防护设施。 4、劳务队伍自带设备从进场检验、安装到日常操作严加控制与监督。凡性能不符合要求的一 律不准使用。 5.安全生产奖罚制度 1、开工前制定针对性的安全生产管理办法作为劳务队伍合同附件之一和安全生产管理 的依据，劳务队伍进场后交底。 2、项目设立安全奖励基金，由质量安全经理负责管理。 3、根据每周安全文明大检查结果和日常巡检记录，每半月组织一次安全评比考核，对 安全生产突出班组、个人进行表扬和奖励，对安全工作差的批评、教育、处罚。 6.安全技术措施 （1）首层安全防护 地上结构施工期间，为保证首层人员的行走安全，在楼进出口处搭设6m宽的安全防护 棚，并在现场搭设人员行走安全通道。 （2）临边防护 本工程临边有楼层周边、屋面周边、上下跑道和通道两侧边、卸料平台外侧边，均设防 护，分层或分段验收。 A.楼层临边防护 塔楼临边防护详见超高层安全防护措施。裙楼周边每层均需设置临边防护栏杆。 236中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 临边防护栏杆 结构楼板 Â¥° åÄÚÔ¤Âñ¼þ 临边防护栏杆 结构楼板 Â¥° åÄÚÔ¤Âñ¼þ 临边防护栏杆示意图 图8-4-3 临边防护栏杆示意图 B.楼层周边防护挑网 塔楼上部结构施工时沿楼板周边每三层设置一圈防护挑网，挑网宽度为 3m，采用定型 加工的挑网固定架搭设。详见超高层安全防护措施。 C.屋面周边防护 裙楼屋面防护做法同临边防护。 D.幕墙施工安全防护 由于在高层结构施工期间幕墙安装也插入施工，所以在幕墙施工楼层的上部楼层应设置 幕墙防护挑架，向外悬挑6m，除卸料平台位置外，防护挑架绕结构一周布设。 防护架上部铺满钢跳板，并铺设阻燃密目网，下部张拉防护大眼网。防护边缘设置 1.2m高防护栏杆，并拉设密目网。根据施工需要，幕墙防护架投入两套。详见第13章 超高 层安全防护措施。 （3）预留洞口防护 1、水平洞口防护 （1）尺寸≥1500mm×1500mm的水平洞口，四周设1.2m高标准防护栏杆，四周张挂密目 安全网，洞口下张设安全平网。防护栏杆的上杆须能够经受任何方向1000N的外力。 ＞1500mm洞口安全防护图 ≤1500mm洞口安全防护图 （2）洞口边长＜1500mm的水平洞口，采用钢结构盖板防护。 2、其它洞口 结构施工后浇带处必须加固定盖板防护；管道安装不得割除钢筋网片，只能弯起，严禁 站在洞口上作业，安装后及时用盖板固定牢靠，设置明显警示标志；电梯井不得做垂直运输 通道和垃圾通道。 237中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （4）楼梯口防护 楼梯口、电梯井口、预留洞口、通道口、管道竖井等洞口（俗称“四宝”）的防护必须 分段或分层验收。 分层施工的楼梯口、梯段边及休息平台处，设两道防护栏杆，第一道距地面600mm, 第 二道距地面1200mm，竖向用立杆连接，满挂安全网，防护栏杆下部设置180mm高防护挡板。 顶层楼梯口应随楼梯施工进度安装正式防护栏杆。 每一层楼梯放置一个大容量灭火器。 楼梯安全防护 地泵防护棚 （5）通道安全措施 a、人行通道安全防护 地下室结构施工时，需设置进入坑内的楼梯或马道，为防止通道上面坠物造成人员伤亡， 在通道顶部设置硬防护。 b、地泵防护棚 防护棚顶设两层钢跳板的硬防护。搭设时操作一侧伸出1m。 （5）卸料平台防护 a、卸料平台施工前编制专项施工方案，有计算书、搭设示意图等。 b、卸料平台搁置点、上部拉接点必须位于建筑物上，不得与外脚手架有任何连接；钢 丝绳必须设置四道卡环，最后一道要有安全网；台上满铺脚手板并设置两道护栏，护栏高度 ≥1500mm，第一道护栏距脚手板面为600mm。 c、堆重≤最大使用荷载，在醒目、可靠栏杆上固定标明容许载重量、管理者标牌等。 d、平台内物料长、宽、高≤防护栏所限范围，任何物料严禁放在防护栏杆上吊运。 f、在卸料平台上悬挂标识牌，标明使用荷载范围及管理制度和责任人。 g、必须设专人看管，防止无关人员上卸料平台。 h、平台内侧与结构间的缝隙必须封严。 i、必须在卸料平台下方设置15m×15m的警戒区，禁止人员通行。 j、5级以上大风严禁拆装平台。 k、停用时必须对平台内侧的安全门上锁。 l、每星期安全管理部对平台进行一次安检。 （7）脚手架作业防护 a、幕墙施工双排外脚手架 裙楼外围幕墙立面范围、主塔楼1-7F外围框架式幕墙立面范围。 b、室内精装修满堂红脚手架 238中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 （a）层高超过6米区域 （b）商场、中庭或跃层区域 （c）电梯井道内 脚手架具体搭设要求详见特殊脚手架专项方案。 （8）操作架作业防护 a、铁凳 要牢固，两凳间搭设的脚手板至少铺两块以上，间距≤2m，高度≤1.5m；操作面距地面 ≥2m，要有具体防护措施。 b、人字梯 放置部位要平整、防滑，不得垫高使用。梯子上端要有固定措施，工作角度 70°～ 80°，两脚间使用8#铅丝或钢丝绳连接，踏步上下间距为300mm，不得缺档。 c、操作平台 面积≤10m2， 高度≤5m；满铺50厚跳板，绑扎固定；四周设1.5m高防护栏杆，底部设 ≥180mm高挡脚板，并布置登高扶梯；台上少于2人。 （9）临时用电安全措施 a、共性要求 表8-4-7临时用电要求 序号 内 容 1 本工程实行三级供电、分级保护、分级设漏电保护装置。 2 二、三级配电箱距离≤30m。 3 三级箱与其控制设备距离≤5m。 4 用三级箱从二级箱取电。 5 通道照明用安全电压。 6 用TN-S三项五线制接零保护。 7 所有临电设施、设备、电线等每周检查、整改一次，保证其处于完好、正常工作状态。 b、临电设施、设备保护 表8-4-8临电设施、设备保护措施 序号 设备名称 内 容 1 配电箱 作防砸、防雨雪棚，并加围栏，箱内、周围严禁放置杂物。 2 箱式变压器 下部做砼台，设排水坡度；外侧搭设防护栏杆，设防护门。 3 高压线 必须有防砸架，且有搭设方案， 4 电缆 穿钢管临时保护。 5 作业面电源线 架空，严禁拖地。 239中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 6 其它 凡达不到规定最小距离时，必须采用可靠的防护措施。 c、接零保护 表8-4-9接零保护措施 序号 名称 内 容 1 供电回路 末端做重复接地，线路过长要增加重复接地点。 2 用电设备 金属外壳、支架和底座接零保护。 3 使用电线 用黄/绿双色线，严禁黄/绿双色线做相线或零线用。 d、用电设备保护 表8-4-10用电设备保护措施 序号 设备名称 内 容 1 固定设备 按总平面图布置，做到“一机、一闸、一漏、一箱”。 2 手持电动工具 选用2、3类绝缘型工具，1类电动工具淘汰。 专用箱、单独设开关。 接线牢固可靠。 一、二次侧防护罩、绝缘护套完好。 3 电焊机 二次线长度≤30m。 双线到位，不得借用钢管、钢筋等材料做工作相线。 严禁使用外罩不全的电焊机。 交流电焊机安装专用触电保护装置。 4 碘钨灯 必须接保护零线。临时停电、停工休息时，拉闸加锁。 e、动火作业保护 表8-4-11动火作业保护措施 序号 方面 内 容 1 焊工 合理使用劳动保护用具，遵守操作规程。 2 作业前 开具动火证，清理周围易燃物、配置防火器材、落实专人看火。 3 其它 宿舍严禁私拉乱接；仓库、木材加工厂、宿舍等重点部位按规定配置灭火器。 f、现场变压器安全防护措施 塔吊在吊物时，要保证吊物在垂直方向距离变压器4m，水平方向距离变压器2m。在操 作架上挂醒目的警告标志。 g、其它临时安全用电注意事项。 （10）施工机械安全防护 a、共性要求 （a）大型机械（塔吊、外用电梯） a）措施、验收 必须制定施工方案，必须包含群塔作业防碰撞措施和临近项目、建筑物、高压线、道路 240中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 的覆盖防护措施；必须按规定进行验收合格后方可使用。 b）装、拆要求 租赁、安装、拆除、顶升必须由具备资质单位、有证操作人员进行，且装、拆必须是同 一家队伍施工，有施工机械安装、使用、检测、自检记录。 c）安全装置要求 塔吊（四限位、两保险等）、外用电梯的安全装置必须定期检查，要求齐全、灵敏、可 靠，必须做可靠接地。 （b）中小型施工机械 按相应规定操作，防护装置安全有效，保证一闸、一机、一箱，安全操作规程上墙，专 业人员执证上岗，经项目安全部验收合格后方可使用，不得使用无柄的焊、割工具。 b、塔吊 （a）交底 对专职塔吊司机、起重信号工做好专项安全交底。 a）塔吊司机要求 按照塔吊作业十不准执行，确保驾驶室内24小时有司机值班，认真做好交接班记录， 必须当面交接班。 b）信号指挥要求 使用对讲机，放慢操作速度，明确指令后进行操作。 c）风速要求 达到6级风（风速10.8～13.8米/秒）时，必须停止作业。 d）防碰撞要求 （b）技术保证 低位塔吊臂架端部与高位塔身距离≥2m，高塔起重臂下端距低塔起重臂拉杆上端高差 ≥2.5m；对每台塔吊工作区进行合理划分，尽可能避免出现塔吊交叉工作区。 （c）人员保证 配备操作熟练、责任心强的塔司，确保每次使用后或在非工作状态下吊钩升至顶端、起 重小车行走到起重臂根部。 c、外用电梯 本工程塔楼装有外用施工电梯，高出建筑物≥6m，电梯、通道平台架与建筑物拉接牢靠， 出入口搭设防护棚，电梯门与结构防护门距离≥300mm。 d、常用中小型施工机械 （a）搅拌机 搭设防砸、防雨操作棚，使用前固定，不得使用轮胎代替支撑；启动装置、离合器、制 动器、保险链、防护罩齐全完好；停机前料斗升起时，必须挂好料斗保险链。 （b）卷扬机 搭设防砸、防雨的专用操作棚，设牢固地锚固定机身，传动部分安装防护罩，严禁使用 开口拉板式滑轮；卷筒上留五圈钢丝绳作为安全绳，不得用其进行施工作业，楼层板面通过 的钢丝绳，设防护罩。 （c）木工机械 241中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 严禁带手套操作木工机械，严禁混用木工机械、使用多功能木工机械；圆锯的锯盘及传 动部位安装防护罩、保险档、分料器；厚度大于锯盘半径木料，严禁使用圆锯加工；平面刨 安全防护装置齐全有效。 （d）钢筋机械 设木板隔离防护，拉直机设置围档与人行通道隔离。 （e）砂轮切割机 设单项开关，装设≥180°防护罩和牢固工件托架，不能当打磨工具使用。 （11）超高泵送混凝土安全措施 本工程为超高建筑，最高建筑高度为 288米，混凝土超高泵送技术为此项目的施工重点 及难点，同时此部分的安全施工也为总承包商重要控制点。 a）超高层泵送所用的管道应为耐超高压管道。在进行超高压泵送时，管道内压力最大 可达到22MPa，甚至更高，必须采用耐超高压的管道系统。 b）采用壁厚为较大的超高压管道，保障管道的抗爆能力。定期检查泵管之间连接情况、 泵管与结构支撑之间连接情况、泵管壁厚是否满足要求，并及时更换不能继续使用的泵管。 c）为减少泵管阻力，选择管口直径尺寸稍大的泵管及半径较大的弯管。 d）管道间的连接用螺杆强度级别保证，纵向拉力由螺杆承受，使接头处得到可靠保障。 e）操作工要有上岗证。混凝土泵安装要水平，基础坚实可靠。混凝土泵出口处管道压 力较大，管道由于磨损易发生爆裂事故，应经常检查。 f）泵管的质量应符合要求，已经磨损严重及局部穿孔的泵管不准使用，以防爆管伤人。 g）泵管接头应连接紧密可靠（必须垫胶皮圈），输送时先试送，检修时必须卸压。 h）泵送混凝土时，混凝土泵的支腿应完全伸出，并插好安全销。 i泵车料斗内的混凝土保持一定的高度，防止吸入空气造成堵管或管中气锤声和造成管 尾甩伤人的现象。 j）在启动混凝土泵或堵塞后重新启动混凝土泵时，任何人不得在橡胶管的影响范围内 停留。 k）清管时，管端应设置挡板或安全罩，并严禁管端站立人员，以防喷射伤人。 l）泵机要随时检查乳化剂冷却润滑水箱中的水量是否足够和干净，一般每工作 8小时 要更换一次。 m）泵机停歇后再启动时，要注意压力表压力是否正常，预防塞管。 n）混凝土泵输出的混凝土在浇捣面处不要堆积过量，以免引起过载。 o）拆除管道接头时，应先进行多次反抽，卸除管道内混凝土压混凝土压力，以防混凝 土喷出伤人。 p）输送管道内有压力时，接头部分严禁拆卸，应先反泵回吸，再拆卸。 q）当采用压缩空气清洗泵送系统时，管端附近不许站人。 r）超高压泵周围非操作人员严禁靠近，并做相关标识。 s）混凝土泵与输送管连通后，应按所用混凝土泵使用说明书的规定全面检查，符合要 求后方能开机进行空运转。 t）泵安全阀必须完好，泵送时先试送，注意观察泵的液压表和各部位工作正常后加大 行程。在混凝土坍落度较小和开始起动时使用短行程。检修时必须卸压后进行。 242中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 u）混凝土在泵送过程中，必须有管理人员现场指挥，明确泵管安装固定完成后，方可 进行混凝土泵送。泵送时泵管周围3米处立警示牌，防止此范围内有人员走动和停留。 v）由于本工程混凝土泵送最大高度在 280m左右，混凝土泵管压力过大，需在中间层设 置缓冲弯。在楼层中设置的缓冲弯必须与结构可靠连接。 泵管与结构连接示意图 w）混凝土泵管外需要用草帘被进行包裹，防止施工过程中有硬物撞击泵管造成泵管破 裂，泵管转角处还应用钢筋罩和多层板等进行保护。 泵管防护示意图 x）超高压混凝土泵进行混凝土泵送时，要安排专职施工人员在混凝土泵机处进行看管， 当泵机运行声音变化、油压增大、管道振动是堵管的先兆， 需停止泵送混凝土，仔细查明 原因，并尽快采取有效的措施，处理完成后，才可进行混凝土泵送。 （12）液压爬模安全措施 a、塔吊吊运钢筋时应按需要供应，认真配料，对号入座，避免钢筋物料平台上大量堆 积或集中堆积。 b、爬模施工应重点设置防火措施，在操作平台布置足够数量的干粉灭火器，且分布均 匀合理。紧跟爬模的楼梯作为备用疏散通道，要时时保持疏散能力，楼梯模板支架支设时要 预留人员通道。 c、爬模安装埋件、挂座时必须系好安全带和佩戴必要防护用品。高强螺杆和爬锥连接 必须要拧紧，爬锥面顶到模板面板且不能转动即可。爬锥上均匀涂脱模剂，防止爬锥拆卸困 难。 d、混凝土强度必须到达10MPa以上，方可爬升。爬模爬升时，除爬模操作人员外，其 他人员一律离开爬模架，下端四周3米用警戒线维护，所有人员不得进入警戒区，以防高空 物体坠落。 e、为防止材料从平台架与墙身之间的缝隙坠落，特别采用合页护板,封闭墙体周围的所 有缝隙。 f、夜间不得进行爬模升降作业，遇六级(含六级)以上大风不得进行提升或进行模板前 后移动作业。 243中国建筑一局（集团）有限公司泰伦广场主体工程 施工组织设计 g、施工过程中要注意大风后检查爬模架子的稳定性，防护措施是否有损伤，以及扣件 紧固是否松动等内容，防止大风对架子安全造成的不利影响。 h、遇到雨天，及时清理爬模架子，做到脚下安全、防滑。 i、爬模外防护 核心筒剪力墙施工采用自爬升液压爬模体系，爬模体系整体外防护采用小孔（5mm直 径）彩钢板全封闭，可以避免核心筒剪力墙施工作业面坠落问题。 j、设专人定期和不定期对爬模装置进行维修保养，保证万无一失。 （13）钢结构施工安全措施 a、钢结构施工吊索具选择、保养、报废标准 （a）吊索具选择 a）钢结构装卸车、吊装所用吊索具必须要经过计算，确保安全可靠。校正用的缆风绳 选Φ13mm钢丝绳，手动倒链选1.5～2吨。 b）钢结构吊具 卸扣分为D形和弓形： D形卸扣 弓形卸扣 根据构件重量来选择适当的卸扣，下表为不同吊重下卸扣销轴尺寸表： 吊重（t） 销轴直径（mm） 吊重（t） 销轴直径（mm） 2 18 32 72 5 30 40 80 10 39 50 90 16 52 63 100 20 56 80 115 25 64 100 125 根据构件重量和卸扣销轴尺寸来设计吊耳： c）钢梁吊耳设置： 吊耳设置位置和数量：钢梁实际长度 L≤2m时，吊点设置1个，在钢梁中心；2m<钢梁 实际长度 L≤6m 的钢梁，吊点设置 2 个，在钢梁中心距梁端部 500mm 处；钢梁实际长度 6m
