一级建造师
市政公用工程管理与实务
章节精要06
主讲老师：许 涛
一懂 · 二炼 · 三实战课程前瞻
本次课程前需要完成的基础精学内容：
31-隧道工程施工方法用结构形式
32-城市轨道交通施工方法与结构形式
33-地下水控制
34-基坑支护施工-边坡支护
35-基坑支护施工-围护结构体系
2

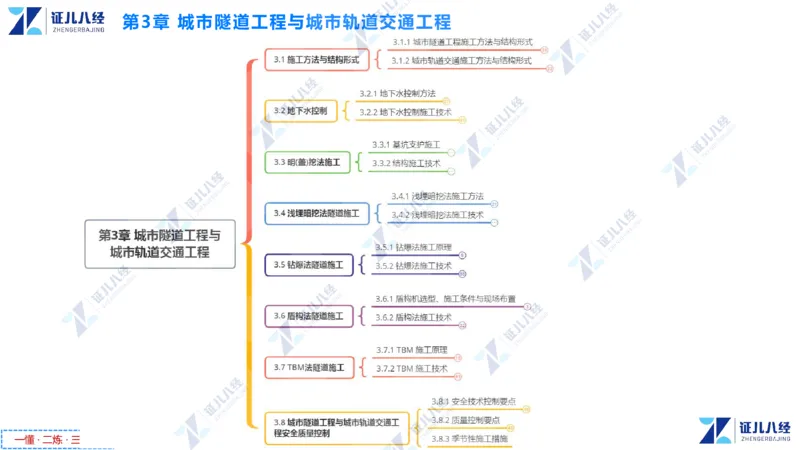

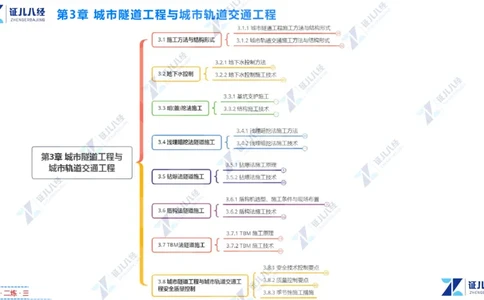

一懂 · 二炼 · 三实战第3章 城市隧道工程与城市轨道交通工程
3
一懂 · 二炼 · 三实战3.2 地下水控制
一、地下水控制方法
集水明排、降水、隔水、回灌

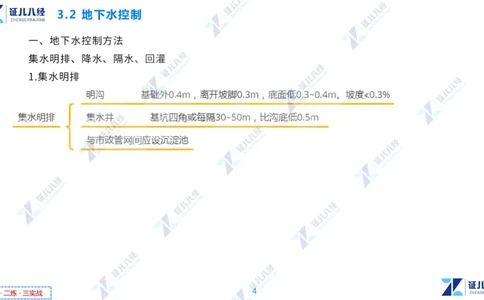

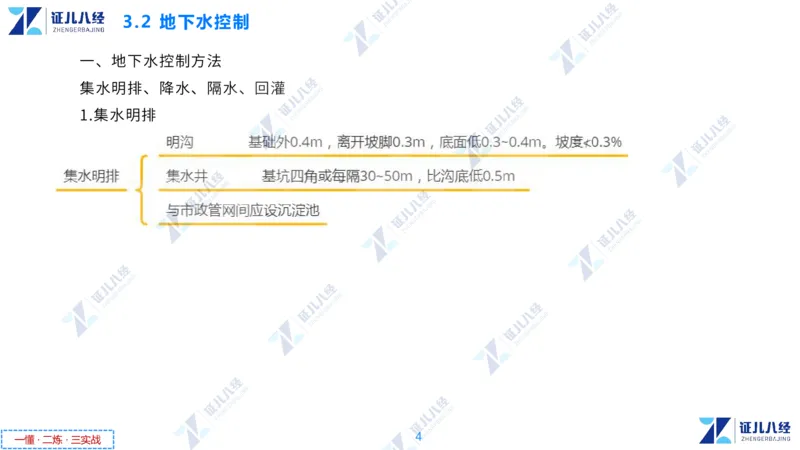

1.集水明排
4
一懂 · 二炼 · 三实战3.2 地下水控制

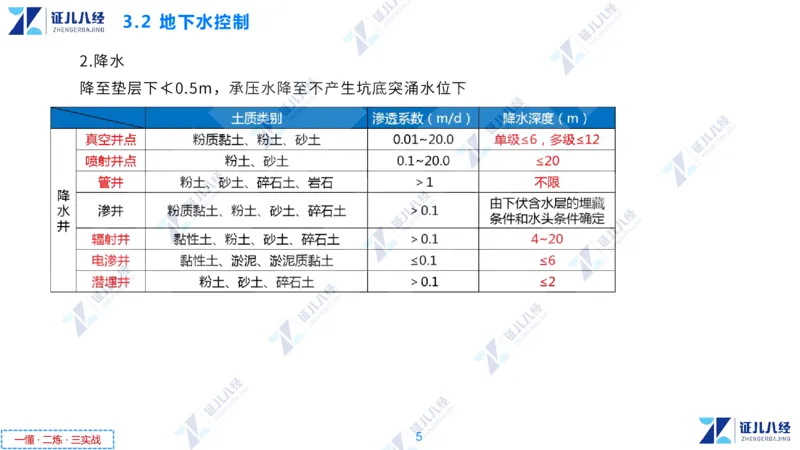

2.降水
降至垫层下≮0.5m，承压水降至不产生坑底突涌水位下
5

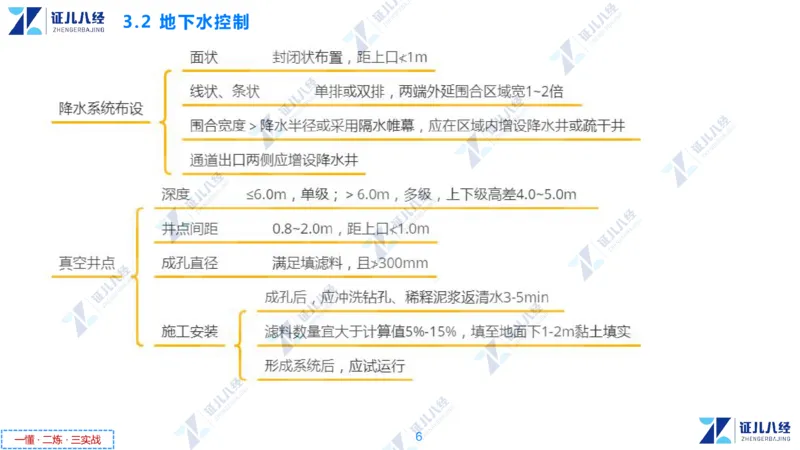

一懂 · 二炼 · 三实战3.2 地下水控制
6
一懂 · 二炼 · 三实战3.2 地下水控制
2.隔水帷幕
-4
应自防渗，渗透系数≯1.0×10 cm/s
分类方式 帷幕方法
按布置方式 悬挂式竖向、落底式竖向、水平向
按结构形式 独立式，嵌入式、支护结构自渗式
高压喷射注浆、压力注浆、水泥土搅拌桩、地下连续墙或咬合式排桩、钢
按施工方法
板桩、沉箱、冻结法
7

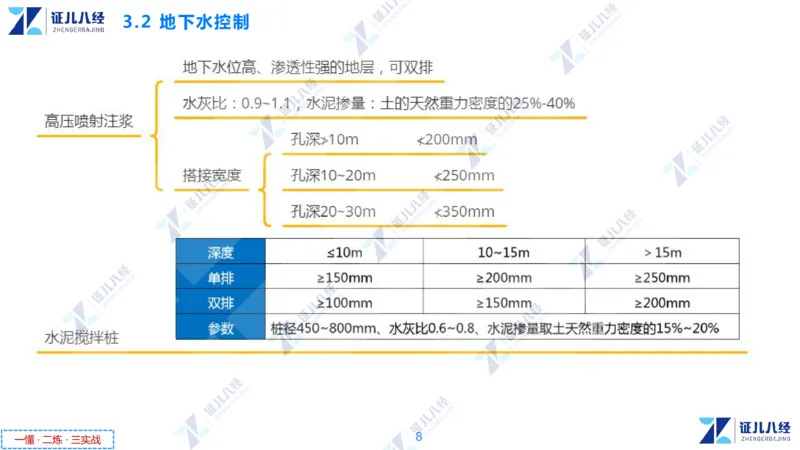

一懂 · 二炼 · 三实战3.2 地下水控制
8
一懂 · 二炼 · 三实战3.2 地下水控制
9

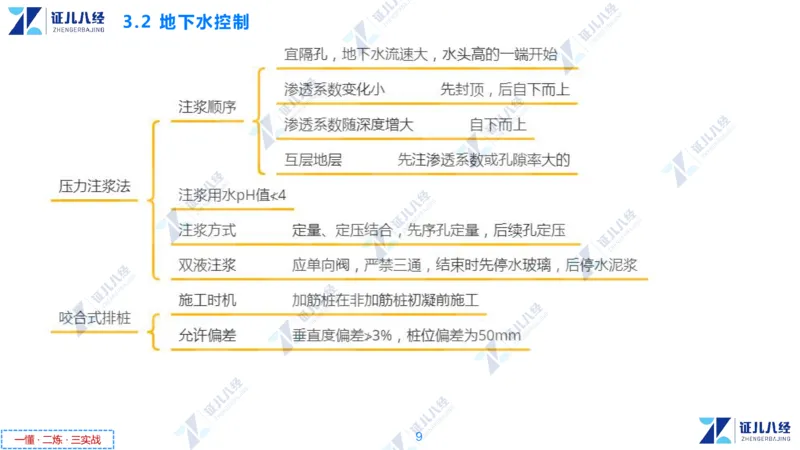

一懂 · 二炼 · 三实战3.2 地下水控制
10

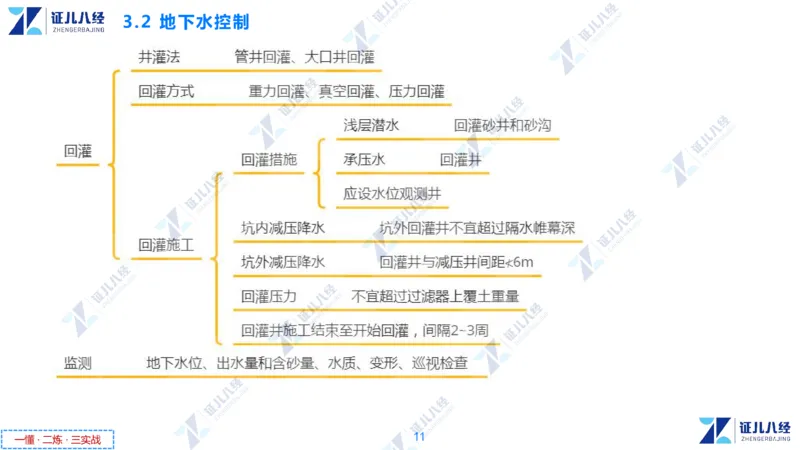

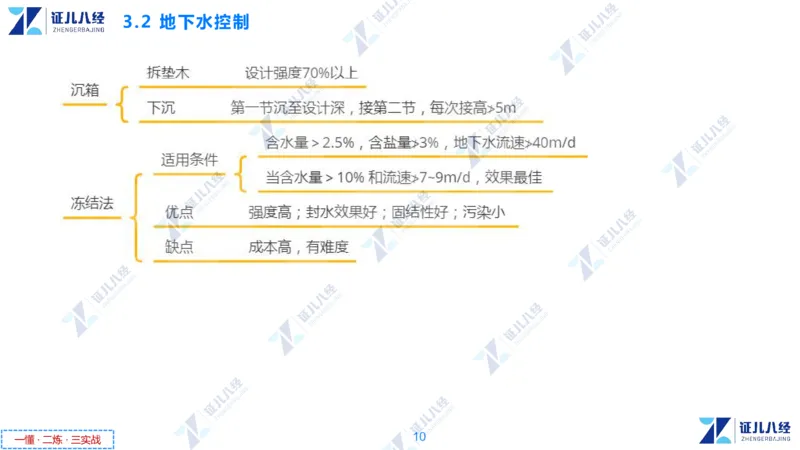

一懂 · 二炼 · 三实战3.2 地下水控制
11
一懂 · 二炼 · 三实战第3章 城市隧道工程与城市轨道交通工程
12
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工
一、基坑支护施工
1.边坡支护
（1）基坑放坡
13
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工
（2）土钉墙支护
14
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工

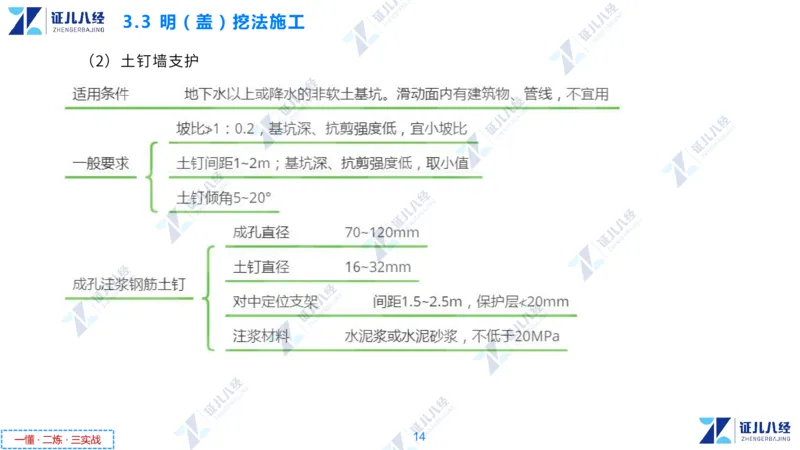

（2）土钉墙支护
15
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工
2.基坑围护结构
16
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工
2.基坑围护结构
17
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工
2.基坑围护结构
18
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工

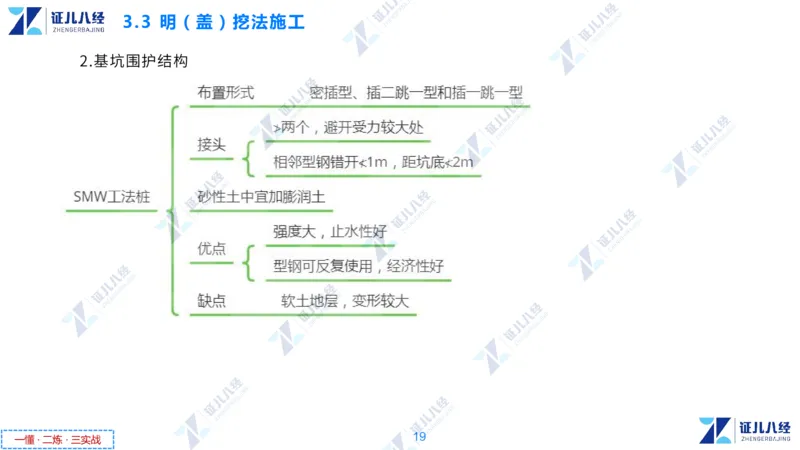

2.基坑围护结构
19

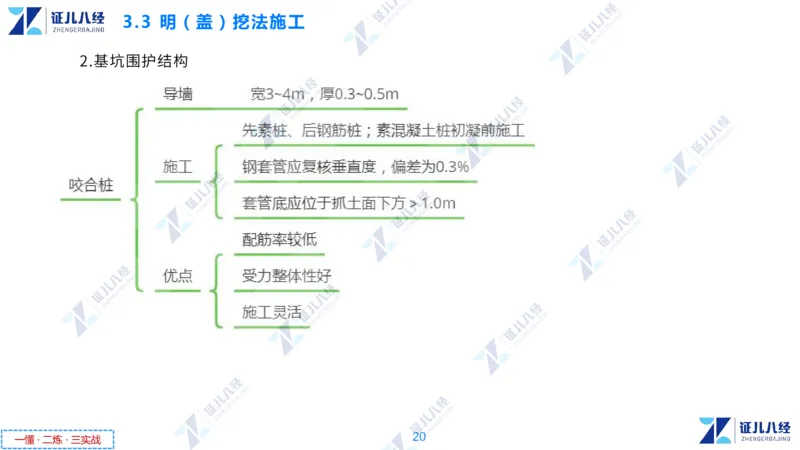

一懂 · 二炼 · 三实战3.3 明（盖）挖法施工
2.基坑围护结构
20
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工
2.基坑围护结构
21

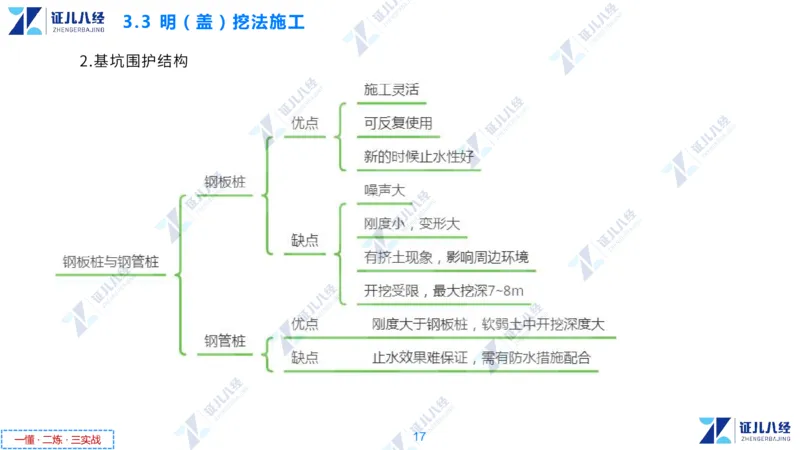

一懂 · 二炼 · 三实战3.3 明（盖）挖法施工

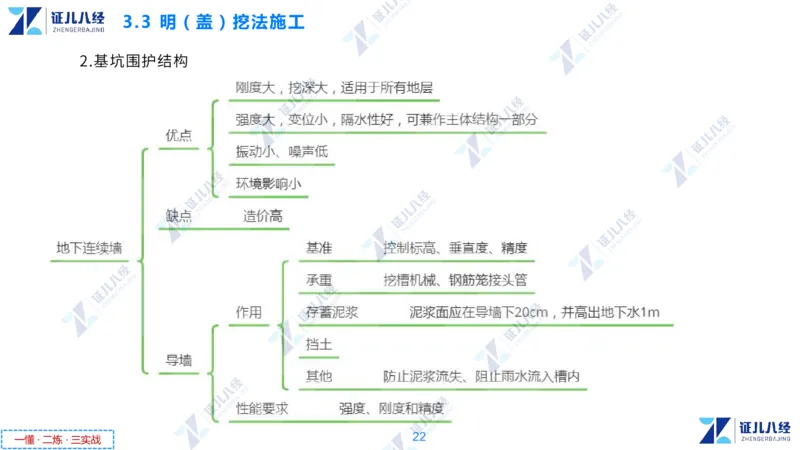

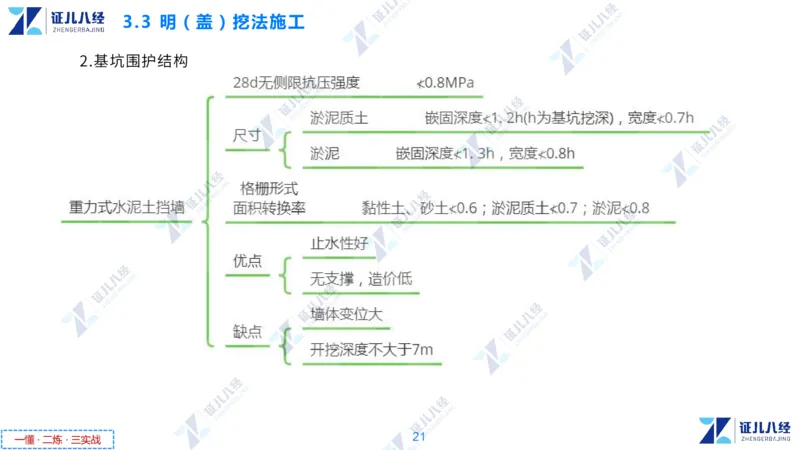

2.基坑围护结构
22
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工
3.支撑结构
23
一懂 · 二炼 · 三实战3.3 明（盖）挖法施工

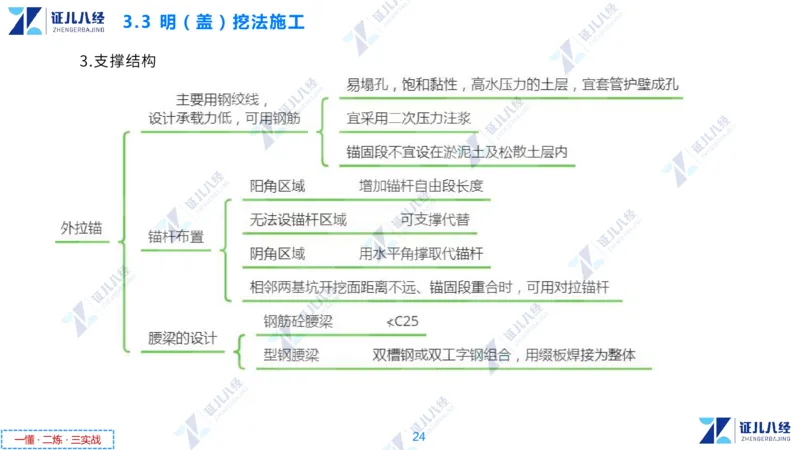

3.支撑结构
24

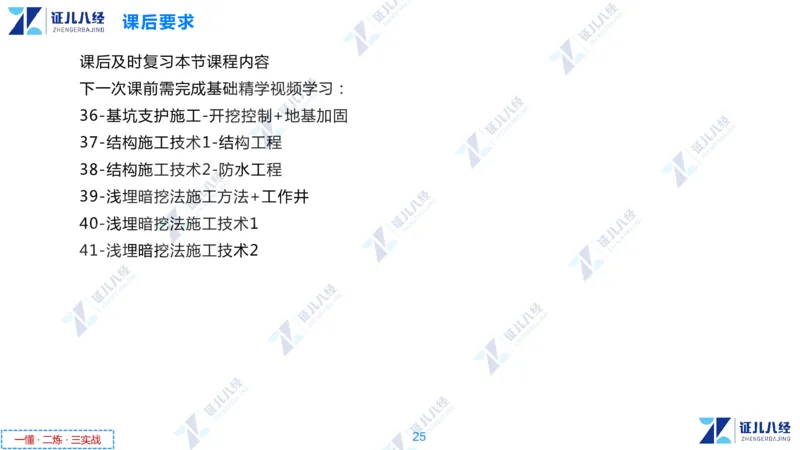

一懂 · 二炼 · 三实战课后要求
课后及时复习本节课程内容
下一次课前需完成基础精学视频学习：
36-基坑支护施工-开挖控制+地基加固
37-结构施工技术1-结构工程
38-结构施工技术2-防水工程
39-浅埋暗挖法施工方法+工作井
40-浅埋暗挖法施工技术1
41-浅埋暗挖法施工技术2
25
