一、Stateflow技术基础与有限状态机理论

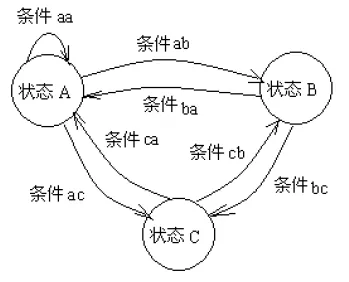

1.1 有限状态机的数学原理

有限状态机（Finite State Machine, FSM）是一种形式化的计算模型，由五个要素构成：有限的状态集合、输入字母表、输出字母表、状态转移函数和初始状态。在汽车控制系统中，状态机用于描述具有离散状态的动态系统行为。

状态机的基本要素包括：

状态：系统在特定时刻所处的模式或条件，如”运行”、”待机”、”故障”

转移：状态之间的切换路径，由事件和条件触发

事件：来自系统内部或外部的触发信号

条件：转移发生的布尔表达式

动作：进入、退出状态或转移过程中执行的操作

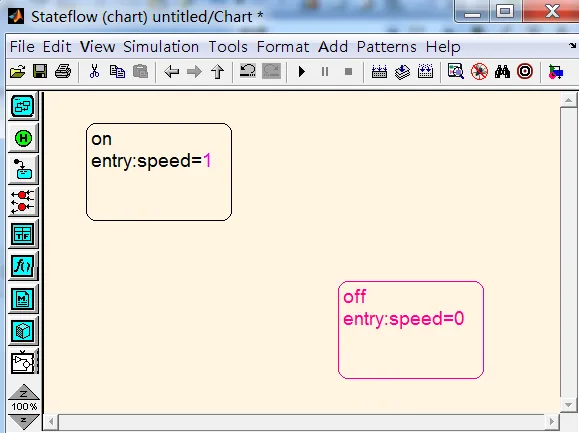

1.2 Stateflow的架构特点

Stateflow是MathWorks公司开发的基于状态图的建模环境，与Simulink深度集成。其主要技术特点包括：

层次化状态管理：支持状态嵌套，父状态可以包含子状态，形成树状结构。这种结构符合汽车电子系统的层级化设计思想，从整车级状态到子系统级状态再到组件级状态，形成完整的状态层次。

并行状态执行：多个状态可以同时处于激活状态，每个并行状态机独立运行。这在汽车控制系统中特别重要，例如动力系统控制、车身控制、信息娱乐系统可以并行运行，互不干扰。

事件驱动机制：状态转移由事件触发，事件可以是时间事件、消息事件、数据事件等。在汽车系统中，事件包括传感器信号变化、CAN消息接收、定时器超时等。

图形化建模语言：通过状态图、流程图、真值表等多种图形化表示方法，使复杂逻辑直观可见，便于设计评审和团队协作。

二、汽车电子系统状态机设计原理

2.1 整车电源管理系统设计

整车电源管理系统是车辆电气架构的基础，负责管理车辆的电源状态和能量分配。典型的电源状态包括：

OFF状态：车辆完全断电，仅保留必要的防盗和遥控功能。从OFF状态转移到ACC状态需要检测到合法的钥匙信号。

ACC状态：附件供电状态，为信息娱乐系统、电动车窗、中控锁等附件供电。在此状态下，仪表盘可能部分点亮，但动力系统不工作。

IG_ON状态：点火开关接通状态，全车电子系统供电。在此状态下，发动机控制单元、变速箱控制单元等关键ECU开始自检和初始化。

CRANK状态：启动状态，起动机工作带动发动机转动。从IG_ON状态转移到CRANK状态需要满足多个条件：刹车踏板踩下、变速箱处于P档或N档、电池电压正常。

READY状态：车辆可行驶状态，所有系统完成初始化，高压系统上电（新能源车辆），车辆准备就绪。

状态转移的设计要点包括条件检查、转移动作、状态进入和退出动作。例如，从OFF状态到ACC状态的转移条件包括：检测到钥匙信号、防盗系统认证通过。转移动作包括：接通ACC继电器、唤醒相关ECU网络。

2.2 故障诊断与跛行回家机制

汽车电子系统必须具备故障检测、处理和恢复能力。故障管理状态机设计遵循以下原则：

故障分级策略：将故障分为不同级别，对应不同的处理策略。一级故障为轻微故障，仅记录故障码，不影响系统功能。二级故障为中等故障，触发报警，系统功能降级。三级故障为严重故障，激活安全保护机制，可能强制系统关闭或进入最小风险状态。

故障检测机制：通过多种方法检测故障，包括范围检查（检查信号是否在合理范围内）、合理性检查（检查相关信号之间的一致性）、时间监控（检查信号更新是否及时）等。

跛行回家模式：当检测到严重故障时，系统进入跛行回家模式。在此模式下，非关键功能被关闭，关键功能以简化或降级的方式运行，确保车辆能够安全行驶到维修点。例如，发动机控制系统检测到氧传感器故障时，可能采用开环控制策略，使用预设的空燃比映射表。

故障恢复策略：包括自动恢复和手动恢复。自动恢复适用于瞬时性故障，当故障条件消失一段时间后，系统自动清除故障状态。手动恢复需要诊断工具干预，用于处理永久性故障。

三、Stateflow与Simulink的集成架构

3.1 数据流与控制流的协同设计

在汽车控制系统开发中，通常采用数据流和控制流分离的架构。Simulink擅长处理连续时间系统和信号处理算法，而Stateflow擅长处理离散事件和逻辑控制。

控制流设计模式：Stateflow作为系统的”大脑”，负责模式选择、状态管理和决策逻辑。它根据当前状态、输入事件和条件，决定系统的运行模式。例如，在自适应巡航控制系统中，Stateflow决定当前是处于”定速巡航”模式还是”跟车”模式。

数据流设计模式：Simulink作为系统的”执行器”，负责具体的算法计算。它接收Stateflow的模式选择指令，执行相应的控制算法，生成控制信号。例如，在”定速巡航”模式下执行PID控制算法，在”跟车”模式下执行模型预测控制算法。

接口设计规范：Stateflow和Simulink之间的接口需要明确定义。包括：Stateflow输出到Simulink的模式选择信号、使能信号、参数选择信号；Simulink输出到Stateflow的状态反馈信号、故障标志、性能指标等。接口数据应定义明确的数据类型、取值范围、更新周期。

3.2 事件与消息传递机制

在Stateflow中，事件是驱动状态转移的主要机制。汽车控制系统中的事件可以分为以下几类：

外部事件：来自车辆传感器、开关、按钮等物理输入的变化。例如，刹车踏板踩下事件、车门开关事件、钥匙位置变化事件。

内部事件：系统内部生成的事件。例如，定时器超时事件、计数达到阈值事件、内部标志变化事件。

通信事件：通过车载网络接收的消息。例如，CAN总线消息接收事件、LIN总线消息接收事件、以太网通信事件。

时间事件：基于时间触发的事件。包括周期性事件（每10ms触发一次）和绝对时间事件（在特定时间点触发）。

事件处理的设计要点包括事件优先级、事件队列管理、事件丢失处理。高优先级事件应优先处理，如安全相关的故障事件。事件队列应合理设计大小，防止事件堆积导致系统响应延迟。对于可能丢失的事件，应有相应的处理策略。

四、AUTOSAR标准下的状态机设计

4.1 AUTOSAR软件组件建模规范

AUTOSAR（AUTomotive Open System ARchitecture）是汽车电子软件的标准架构。在AUTOSAR架构下，Stateflow用于实现软件组件（SWC）内部的运行实体（Runnable Entity）。

发送者-接收者接口：用于周期性或事件性数据传输。在Stateflow中，输入端口对应接收者接口，输出端口对应发送者接口。数据元素应有明确定义的数据类型、数据范围、数据单位。例如，车速信号定义为浮点型，单位为km/h，有效范围0-300km/h。

客户端-服务器接口：用于请求-响应式服务调用。在Stateflow中，客户端端口用于调用服务操作，服务器端口用于提供实现服务操作。服务接口应定义清晰的输入参数、输出参数、返回值和可能的错误码。

模式管理：AUTOSAR定义了模式管理机制，用于管理软件组件的运行模式。Stateflow状态机天然支持模式管理，每个状态对应一个模式，状态转移对应模式切换。模式切换应遵循定义的协议，包括同步切换、异步切换、模式确认等。

可运行实体调度：Stateflow图表对应AUTOSAR的一个或多个可运行实体。每个可运行实体有定义的触发事件（周期触发、数据接收触发、模式切换触发等）和调度周期。状态机内部的动作应在允许的时间窗口内完成，避免超时影响系统实时性。

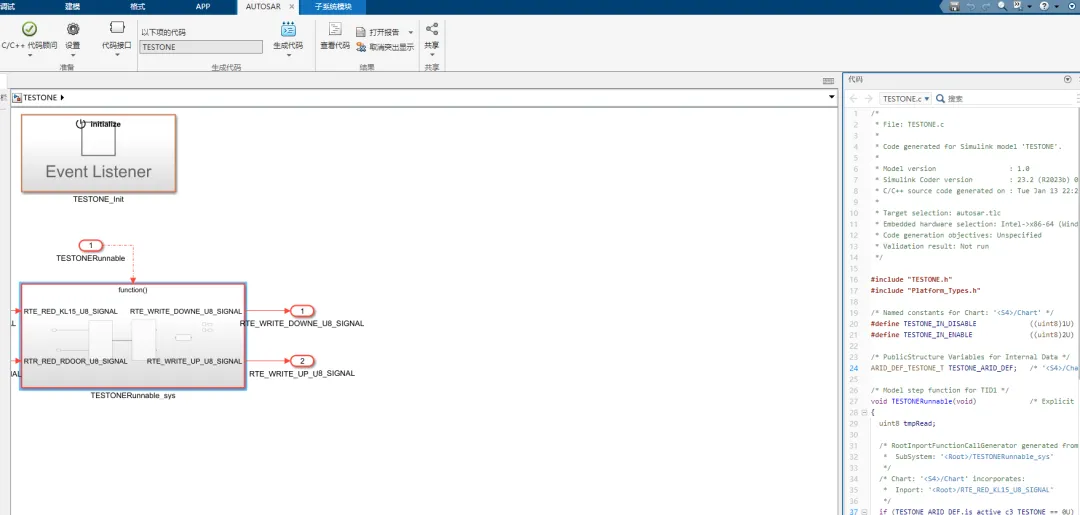

4.2 代码生成配置与优化

Embedded Coder是MATLAB/Simulink的代码生成工具，可将Stateflow模型转换为C代码。代码生成配置需要考虑以下几个方面：

存储类配置：定义数据在生成的代码中的存储方式。包括自动存储（局部变量）、静态存储（静态变量）、外部存储（全局变量）。状态变量通常配置为静态存储，保持状态持久性。输入输出变量通常配置为外部存储，供RTE访问。

数据类型配置：定义生成代码中使用的数据类型。应使用标准C数据类型（如uint8_t、int16_t、float32_t）或自定义类型。避免使用平台相关的数据类型，确保代码可移植性。

代码优化选项：包括执行效率优化和内存使用优化。执行效率优化包括内联小函数、循环展开、常量传播等。内存使用优化包括共享临时变量、压缩数据结构、使用位域存储状态等。

AUTOSAR特定配置：包括AUTOSAR代码生成模式、RTE接口生成、SWC描述文件生成等。生成的代码应符合AUTOSAR C++14编码规范，包括命名规范、注释规范、错误处理规范等。

五、功能安全设计与ISO 26262合规性

5.1 安全相关的状态机设计原则

ISO 26262是汽车功能安全标准，对安全相关的电子系统开发提出了严格要求。在Stateflow设计中，应考虑以下安全原则：

失效模式与影响分析：在设计阶段识别状态机可能的失效模式，包括状态卡死、状态误转移、状态丢失等。对每个失效模式分析其影响，确定ASIL（汽车安全完整性等级）等级。

安全机制设计：为每个失效模式设计相应的安全机制。例如，对于状态卡死失效，设计看门狗机制定期检查状态机是否正常运行。对于状态误转移失效，设计转移条件校验机制，确保转移条件合理。

安全状态定义：定义系统的安全状态，当检测到危险故障时，系统应能在规定时间内进入安全状态。安全状态应是确定的、可达到的、风险最低的状态。

故障检测与处理：设计故障检测机制，包括输入数据合理性检查、内部状态一致性检查、执行结果有效性检查。故障处理机制包括故障记录、故障通知、故障恢复或系统降级。

5.2 多样化设计与冗余机制

对于高安全完整性等级（ASIL C/D）的系统，常采用多样化设计或冗余设计提高安全性。

多样化设计：使用不同的设计方法或实现技术实现相同的功能，减少共性原因失效。例如，主控制通道使用Stateflow实现状态机，监控通道使用传统的C代码实现简化版本的状态机，两者定期比较输出的一致性。

冗余设计：通过硬件或软件冗余，提高系统的可靠性。包括双通道设计（两个相同的通道，通过比较器或表决器输出）、三模冗余设计（三个相同的通道，多数表决输出）、冷备份设计（主通道工作，备通道待机，主通道失效时切换）等。

监控机制：设计独立的监控单元，监控主控制单元的运行状态。监控内容包括程序流监控（检查程序执行顺序是否正确）、时间监控（检查任务是否按时完成）、数据监控（检查数据是否在合理范围内）。

安全库函数使用：使用经过安全认证的库函数，如安全数学库（避免除零、溢出等错误）、安全内存管理库（避免内存泄漏、越界访问）、安全通信库（确保通信完整性、机密性）。

六、测试与验证方法论

6.1 基于模型的测试策略

在模型设计阶段进行充分的测试，可以早期发现设计缺陷，降低开发成本。基于模型的测试包括以下几个层次：

单元测试：针对单个状态机或状态机内部单元的测试。测试内容包括状态转移测试（测试所有可能的状态转移）、状态保持测试（测试状态在满足条件时是否保持不变）、边界条件测试（测试边界条件下的行为）。

集成测试：测试多个状态机之间的交互，或状态机与Simulink模型之间的交互。测试内容包括接口测试（测试接口数据的正确传输）、时序测试（测试时序要求是否满足）、并发测试（测试并行状态机的协同工作）。

系统测试：在完整的系统环境中测试状态机的功能。测试内容包括功能测试（测试所有功能需求是否满足）、性能测试（测试时间性能、资源使用等）、鲁棒性测试（测试异常输入、故障注入等情况下的行为）。

自动化测试框架：使用Simulink Test等工具建立自动化测试框架。包括测试用例管理、测试执行自动化、测试结果分析、测试报告生成。自动化测试框架支持回归测试，在模型修改后自动执行测试用例，确保修改不引入新的缺陷。

6.2 形式化验证与模型检查

对于安全关键系统，除了测试外，还应采用形式化方法验证模型的正确性。

需求形式化：将自然语言描述的需求转换为形式化的规约，如时态逻辑公式。形式化的需求无二义性，可用于自动化验证。

模型验证：使用模型检查工具，验证状态机模型是否满足形式化规约。模型检查可以穷举所有可能的状态和输入，确保不存在违反规约的情况。常见的模型检查工具包括Simulink Design Verifier、NuSMV等。

定理证明：对于复杂的性质，可以使用定理证明器进行证明。定理证明需要人工指导，但可以处理无限状态系统。常用于验证算法正确性、安全性质等。

覆盖率分析：分析测试用例对模型的覆盖程度。包括状态覆盖率（所有状态是否都被访问）、转移覆盖率（所有转移是否都被执行）、条件覆盖率（所有条件的真假组合是否都被覆盖）、MC/DC覆盖率（修改条件判定覆盖率）。覆盖率分析可以识别测试的不足，指导测试用例补充。

七、性能优化与资源管理

7.1 执行效率优化技术

状态机的执行效率直接影响系统的实时性能。优化技术包括：

状态编码优化：状态变量可以使用不同的编码方式，包括顺序编码、一位热编码、稀疏编码等。顺序编码使用连续整数表示状态，存储空间小，但状态判断需要比较运算。一位热编码每个状态使用一个位表示，状态判断速度快，但存储空间大。稀疏编码是折中方案，兼顾速度和空间。

转移表优化：状态转移可以表示为转移表，表中的每一项对应一个转移。转移表的查找速度影响状态机的响应时间。对于状态数少的情况，可以使用线性查找。对于状态数多的情况，可以使用二分查找或哈希查找。

事件处理优化：事件处理是状态机的主要开销之一。优化技术包括事件合并（将多个相关事件合并为一个复合事件）、事件过滤（过滤掉不必要的低优先级事件）、事件队列优化（使用高效的队列数据结构）。

条件求值优化：转移条件的求值可能涉及复杂计算。优化技术包括条件缓存（缓存不变的或变化缓慢的条件值）、条件简化（通过布尔代数简化复杂条件表达式）、惰性求值（只在必要时求值条件）。

7.2 内存使用优化策略

嵌入式系统通常内存资源有限，需要优化状态机的内存使用。

数据存储优化：合理选择数据的存储位置。频繁访问的数据放在快速内存中，不频繁访问的数据放在低速内存中。临时数据使用栈存储，持久数据使用静态存储。

数据结构优化：使用紧凑的数据结构。例如，使用位域存储多个布尔标志，使用枚举类型代替字符串常量，使用固定大小数组代替动态数组。

代码段优化：优化生成代码的大小。包括函数内联（将小函数内联展开，减少函数调用开销）、死代码消除（删除不会执行到的代码）、常量传播（在编译时计算常量表达式）。

运行时内存管理：避免动态内存分配，因为动态内存分配可能导致内存碎片和分配失败。使用静态内存池或预分配的内存块。如果需要动态内存，使用内存池管理，避免频繁的分配释放。

八、开发流程与团队协作规范

8.1 基于模型的V流程开发

基于Stateflow的汽车软件开发通常遵循V流程，包括需求分析、系统设计、软件设计、单元实现、单元测试、集成测试、系统测试、验收测试。

需求分析阶段：将用户需求和技术需求转化为形式化的模型需求。需求应可验证、可追溯。在Stateflow中，需求可以通过需求链接功能与模型元素关联。

系统设计阶段：设计系统的架构，包括功能分解、接口定义、通信协议。在Stateflow中，通过子系统划分、模型引用、接口定义实现系统架构。

软件设计阶段：详细设计每个软件组件的内部逻辑。在Stateflow中，通过状态机设计实现组件逻辑。设计应遵循设计原则，如高内聚、低耦合、单一职责原则。

单元实现阶段：通过Stateflow建模实现设计。建模应遵循建模规范，包括命名规范、注释规范、复杂度控制。模型应通过模型审查，确保质量。

单元测试阶段：对每个状态机进行单元测试。包括功能测试、边界测试、异常测试。测试应覆盖所有状态、转移、条件。测试结果应记录，问题应跟踪解决。

集成测试阶段：将多个状态机集成，测试它们之间的交互。包括接口测试、时序测试、并发测试。集成问题应分析原因，修改设计或实现。

系统测试阶段：在完整的系统环境中测试。包括功能测试、性能测试、鲁棒性测试、可靠性测试。系统测试通常使用硬件在环或车辆测试。

验收测试阶段：最终用户验证系统是否满足需求。包括用户场景测试、用户体验测试、合规性测试。

8.2 团队协作与版本管理

在团队开发环境中，Stateflow模型需要有效的版本管理和协作机制。

模型架构管理：大型系统通常分解为多个子系统，每个子系统由一个团队负责。子系统之间通过明确定义的接口协作。模型架构应支持并行开发和独立测试。

数据字典管理：使用共享数据字典管理模型中的数据，包括信号、参数、数据类型。数据字典确保数据定义的一致性，便于团队协作。数据字典应版本控制，变更应有记录。

版本控制集成：Stateflow模型应纳入版本控制系统（如Git、SVN）。版本控制不仅管理模型文件，也管理相关的数据文件、脚本文件、文档文件。版本控制策略包括分支策略、合并策略、标签策略。

模型比较与合并：使用模型比较工具比较不同版本的模型差异。模型合并应小心谨慎，特别是对自动生成的代码部分的合并。复杂合并可能需要手动解决冲突。

持续集成：建立持续集成环境，自动构建模型、生成代码、运行测试。持续集成及早发现集成问题，提高开发效率。持续集成应包括模型语法检查、模型标准检查、模型测试执行、代码生成验证。

文档与知识管理：模型应有充分的文档，包括设计文档、接口文档、测试文档。文档应与模型同步更新。团队应建立知识库，积累最佳实践、常见问题、解决方案。

随着汽车电子电气架构向集中化、智能化、网联化发展，状态机在汽车软件中的作用将更加重要。Stateflow作为成熟的商业工具，将在标准化、集成化、智能化方面持续发展，支持更复杂、更安全、更智能的汽车系统开发。汽车软件开发工程师需要深入理解状态机理论，掌握Stateflow等工具，遵循工程实践，才能开发出高质量、高可靠的汽车软件系统
