【从零开始撸内核驱动源码】:深度解析Linux内核8250串口核心驱动8250_core.c的设计框架与核心实现

本文约2000字，继续走读基于 Linux 6.6.123 内核的ttyserial串口驱动之8250串口核心驱动8250_core.c及相关联的文件源码，拆解这部分驱动的设计框架、核心意图以及功能实现。

关注公众号, 即可获得与Linux相关的电子书籍以及常用开发工具，文末有文档清单。

8250/16550 系列串口是计算机系统中最经典的串行通信硬件架构，Linux 内核中的8250_core.c作为该类串口的核心驱动，承载了从 ISA 传统串口到平台化串口设备的全场景支持。本文将从设计框架、核心意图、功能实现三个维度，拆解这份经典驱动的底层逻辑。

一 驱动功能与设计核心意图

[1]. 核心功能

8250_core.c是 Linux 串口子系统的 “通用基座”，负责适配所有 8250/16550 兼容串口，包括：

ISA 总线兼容的传统 8250/16550 端口；

PnP（即插即用）串口、早期初始化的early_serial_setup()端口；

用户态可配置的 “虚拟（phantom）” 端口；

平台设备（platform_device）化的serial8250端口；

动态注册的端口（如 PCMCIA 调制解调器、PCI 多串口卡）。

[2]. 设计意图

兼容性优先：向下兼容 8250/16450/16550 等全系列硬件，向上适配不同总线（ISA/PCI/ 平台总线）；

中断高效处理：针对 ISA 共享中断的 “边缘触发” 特性做特殊优化，避免中断卡死；

可扩展性：支持运行时动态注册 / 注销串口，适配热插拔设备（如 PCMCIA）；

控制台适配：支持串口控制台（printk输出），满足系统启动 / 调试需求；

低功耗与 PM：集成运行时电源管理（PM），支持串口挂起 / 恢复。

二 整体设计框架

8250_core.c遵循 Linux 内核驱动的 “分层设计” 思想，整体框架可拆解为 5 层：

控制台层（console）：串口控制台输出

核心管理层：端口注册/注销、资源管理

中断层：硬件中断/定时器模拟中断处理

硬件适配层：8250寄存器操作、特性适配

总线适配层：平台设备/ISA/PNP总线适配

[1]. 核心数据结构

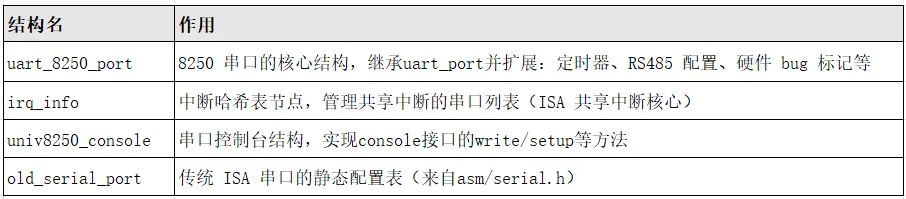

驱动的核心数据结构是对内核通用串口结构的扩展，关键结构如下：

[2]. 核心宏与配置项

驱动通过宏定义实现编译期 / 运行期配置，关键宏：

UART_NR：支持的最大串口数（由CONFIG_SERIAL_8250_NR_UARTS控制）；

PASS_LIMIT：中断处理循环最大次数（防止 ISA 共享中断死循环）；

SHARE_IRQS：是否允许中断共享（边缘触发中断下不安全，默认可控）；

SERIAL_PORT_DFNS：平台特有串口配置（如 SPARC/Alpha 架构）。

三 核心功能拆解

[1]. 中断处理：ISA 共享中断的特殊优化

串口中断是驱动性能的核心，8250_core.c针对 ISA 总线 “中断共享 + 边缘触发” 的特性做了极致优化：

>>中断处理入口：serial8250_interrupt

staticirqreturn_tserial8250_interrupt(int irq, void *dev_id){    struct irq_info *i = dev_id;    struct list_head *l, *end = NULL;    int pass_counter = 0, handled = 0;    spin_lock(&i->lock);    l = i->head;    do {        struct uart_8250_port *up = list_entry(l, struct uart_8250_port, list);        if (up->port.handle_irq(&up->port)) { // 处理单个串口中断            handled = 1;            end = NULL; // 有中断处理，重置结束标记        } else if (end == NULL)            end = l;   // 无中断，标记当前节点为结束点        l = l->next;        if (l == i->head && pass_counter++ > PASS_LIMIT)            break; // 防止死循环    } while (l != end);    spin_unlock(&i->lock);    return IRQ_RETVAL(handled);}

设计意图：

遍历共享当前中断的所有串口，确保每个串口的中断都被处理；

通过end标记避免重复遍历，通过PASS_LIMIT防止 ISA 中断线卡死；

只有当所有串口的中断都处理完毕（中断线解除断言），才退出循环。

>>中断链管理：serial_link_irq_chain/serial_unlink_irq_chain

基于中断号哈希（irq % NR_IRQ_HASH）管理串口列表；

首次注册中断时调用request_irq，最后一个串口注销时释放中断；

自旋锁保护中断链表，避免并发修改。

>>无硬件中断的降级方案：定时器模拟中断

对于无硬件中断的串口（如irq=0），驱动通过定时器模拟中断：

staticvoidserial8250_timeout(struct timer_list *t) {    struct uart_8250_port *up = from_timer(up, t, timer);    up->port.handle_irq(&up->port); // 轮询串口状态    mod_timer(&up->timer, jiffies + uart_poll_timeout(&up->port));}

代价：CPU 开销增加，但保证串口功能可用（适配老旧硬件）。

[2]. 端口管理：动态注册与注销

驱动支持运行时动态管理串口，核心接口为serial8250_register_8250_port/serial8250_unregister_port，满足热插拔设备需求。

>>端口注册流程

intserial8250_register_8250_port(conststruct uart_8250_port *up) {    mutex_lock(&serial_mutex); // 全局互斥锁，防止并发注册    // 1. 查找匹配/空闲端口    struct uart_8250_port *uart = serial8250_find_match_or_unused(&up->port);    if (!uart) {        uart = serial8250_setup_port(nr_uarts); // 初始化新端口        nr_uarts++;    }    // 2. 配置端口参数（IO基址、中断、时钟等）    uart->port.iobase = up->port.iobase;    uart->port.irq = up->port.irq;    // 3. 应用硬件 quirks（如跳过TXEN测试）    serial8250_apply_quirks(uart);    // 4. 注册到串口核心层    ret = uart_add_one_port(&serial8250_reg, &uart->port);    mutex_unlock(&serial_mutex);    return ret;}

关键设计：

优先复用已有端口，避免资源浪费；

全局互斥锁serial_mutex保护端口列表，防止并发修改；

支持 RS485、DMA 等扩展特性配置。

>>端口注销流程

voidserial8250_unregister_port(int line) {    mutex_lock(&serial_mutex);    struct uart_8250_port *uart = &serial8250_ports[line];    uart_remove_one_port(&serial8250_reg, &uart->port); // 从核心层注销    // 恢复端口为默认状态（供后续复用）    uart->port.type = PORT_UNKNOWN;    mutex_unlock(&serial_mutex);}

[3]. 串口控制台：系统启动与调试的关键

驱动集成串口控制台功能，支持console=ttyS0内核参数，核心实现：

>>控制台结构定义

static struct console univ8250_console = {    .name       = "ttyS",    .write      = univ8250_console_write, // 控制台输出函数    .setup      = univ8250_console_setup, // 控制台初始化    .match      = univ8250_console_match, // 匹配earlycon    .flags      = CON_PRINTBUFFER | CON_ANYTIME, // 支持随时输出    .index      = -1,};

>>控制台输出：univ8250_console_write

直接操作 8250 寄存器发送字符，绕过通用串口层，确保系统启动早期（甚至驱动未完全初始化）也能输出printk信息。

[4]. 平台设备适配：总线无关性

驱动通过platform_driver适配不同总线的串口设备，核心接口：

serial8250_probe：解析平台设备的串口配置（IO 基址、中断等），注册端口；

serial8250_remove：注销平台设备关联的串口；

serial8250_suspend/resume：电源管理，挂起 / 恢复串口。

static struct platform_driver serial8250_isa_driver = {    .probe      = serial8250_probe,    .remove     = serial8250_remove,    .suspend    = serial8250_suspend,    .resume     = serial8250_resume,    .driver     = {        .name   = "serial8250",    },};

[5]. 硬件兼容性：Quirks 与特殊处理

驱动针对不同硬件的 “缺陷（bug）” 做了兼容处理：

UART_BUG_THRE：部分 UART 的 THRE（发送保持寄存器空）位不可靠，启用备份定时器；

skip_txen_test：运行期参数，跳过 TXEN（发送使能）测试，适配有硬件缺陷的串口；

serial8250_apply_quirks：应用硬件特有配置，如禁用 TXEN 测试。

四 驱动初始化与卸载

[1]. 初始化流程（serial8250_init）

初始化 ISA 串口配置（serial8250_isa_init_ports）；

注册串口驱动（uart_register_driver）；

初始化 PNP 串口（serial8250_pnp_init）；

创建平台设备（platform_device_alloc）；

注册平台驱动（platform_driver_register）；

注册所有串口端口（serial8250_register_ports）。

[2]. 卸载流程（serial8250_exit）

注销平台驱动 / 设备；

注销 PNP 串口；

注销串口驱动；

清理资源。

五 关键亮点与设计思想

[1]. 中断处理的极致优化

针对 ISA 共享中断的 “边缘触发” 特性，通过中断链+循环遍历+次数限制，解决了中断卡死问题，是内核中断处理的经典案例。

[2]. 分层与复用

基于 Linux 内核通用串口层（uart_driver/uart_port），复用核心逻辑；

8250 特有逻辑封装在8250_port.c中，与通用层解耦。

[3]. 兼容性与可扩展性

编译期宏（如CONFIG_SERIAL_8250_RSA）适配不同硬件特性；

运行期参数（share_irqs/nr_uarts）灵活调整驱动行为；

动态注册接口支持热插拔设备。

[4]. 控制台与系统调试

串口控制台是嵌入式 / 服务器系统调试的核心，驱动确保 “从开机到关机” 的串口输出可用，甚至支持earlycon（早期控制台）。

六 总结

8250_core.c是 Linux 内核中 “经典硬件驱动” 的典范：

[1].兼容性好，适配数十年的 8250 系列硬件；

[2].性能优化效果好，针对 ISA 中断做极致优化；

[3].可扩展性强，支持动态注册、多总线适配；

[4].系统可用性佳，集成串口控制台与电源管理。

这种驱动的设计思路，不仅适用于串口驱动开发，也为其他字符设备驱动（如键盘、鼠标）提供了参考：分层设计、中断优化、硬件兼容、资源管理四大核心，是内核驱动开发的通用准则。
