技术贴:全屋定制CAD插件XJC命令详解

当前时间： 2026-03-06 21:49:09 分类：软件教程 评论(0)

技术贴:全屋定制CAD插件XJC命令详解

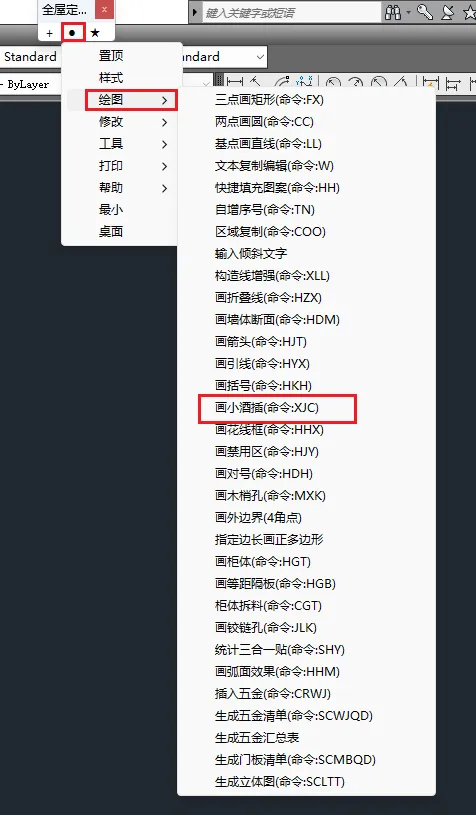

全屋定制CAD插件加载后，CAD里就会多出一个XJC的命令，在插件 绘图 菜单里 画小酒插 即是，XJC是小酒插的拼音首字母。

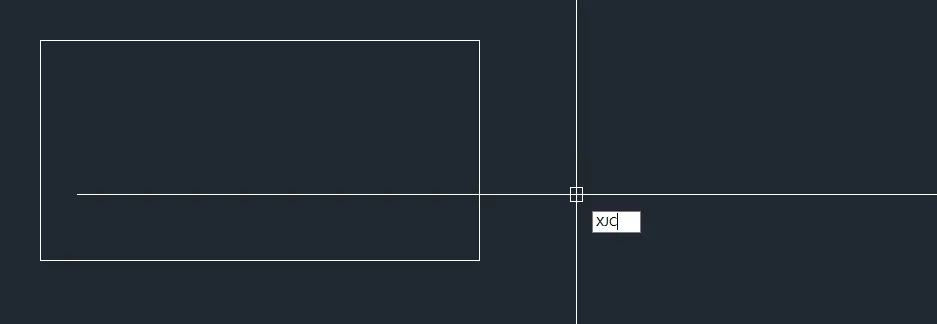

该命令主要用于快速画斜酒插（需要有个小酒插外轮廓的矩形）。输入命令：XJC

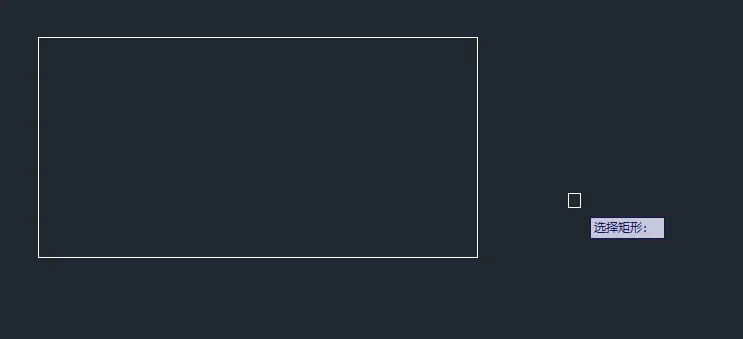

选择矩形：
输入板厚（酒插插板的厚度）：

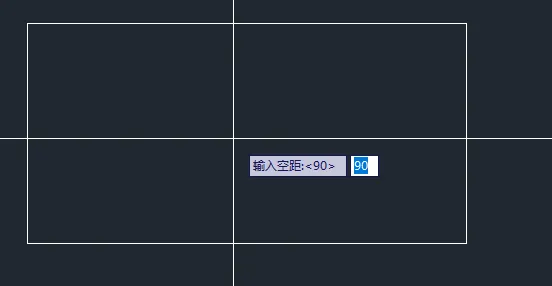

输入空距（酒瓶孔的宽度）：

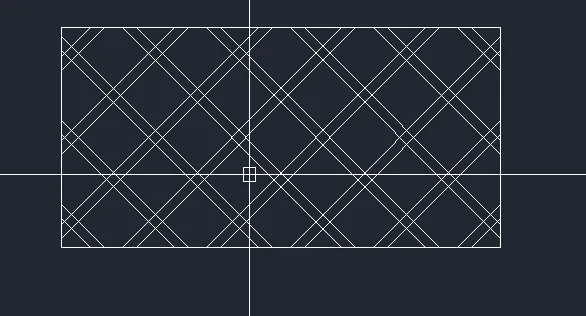

回车小酒插就画完。

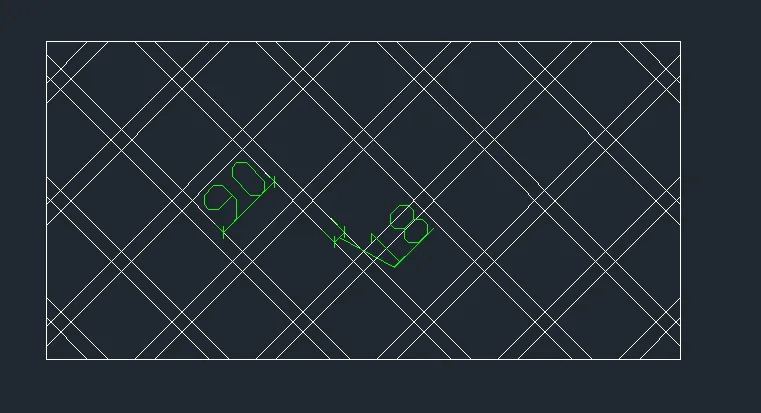

尺寸数据和刚才输入的一致。
该命令可以快速的画小酒插，就可先输入一个空距，画完看看边缘合不合适，可以删了重新画，直到边缘合适。

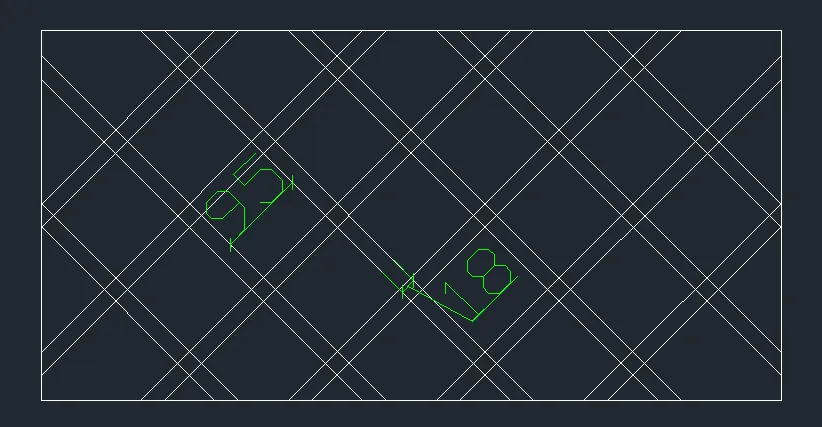

空距95的边缘就比空距90的边缘效果好很多。
