为切实提升施工现场临时用电安全管理水平，江苏省住房和城乡建设厅组织编制了《江苏省建筑施工事故隐患辨识图集（施工临时用电工程篇）》，以 “图片对照 + 文字解析” 的形式，直观拆解用电隐患。

今天，我们就从中提炼核心要点，为大家科普施工临时用电的常见隐患、潜在风险及整改措施，让安全用电入脑入心！

配电系统：安全的 “第一道防线” 不能松

配电系统是临时用电的核心，TN 系统、剩余电流保护、防雷接地等环节的疏漏，都是重大安全隐患。

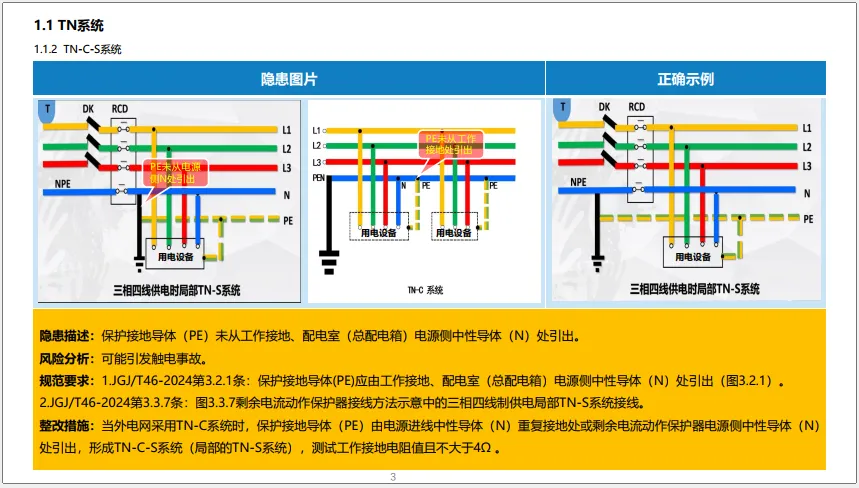

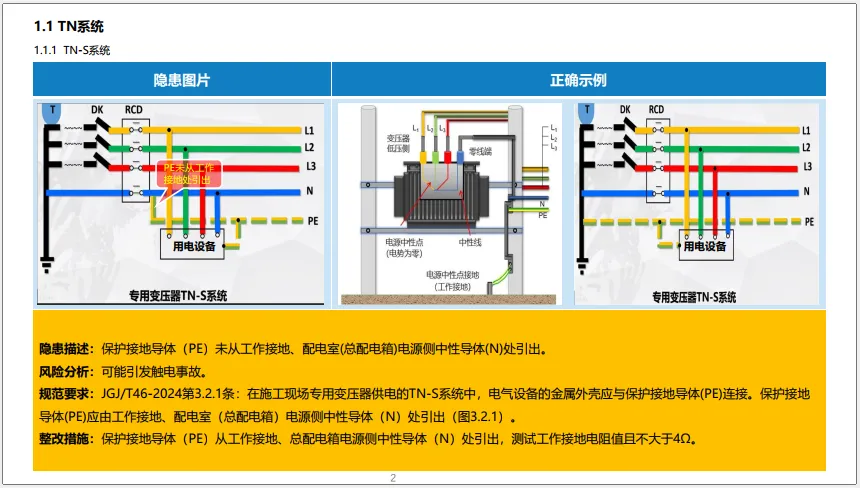

✅️TN 系统：PE 线未从指定位置引出是高频问题，不管是 TN-S 还是 TN-C-S 系统，PE 线需按规范从工作接地、配电室电源侧 N 线处引出，接地电阻不大于 4Ω，否则极易引发触电。

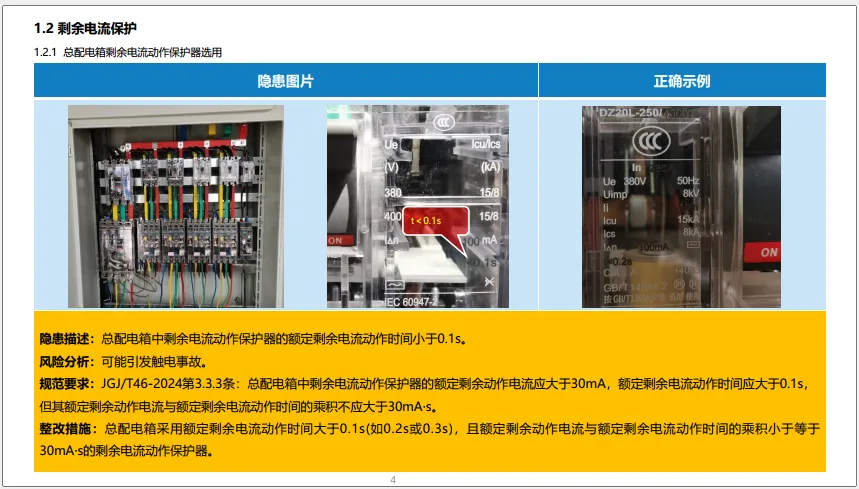

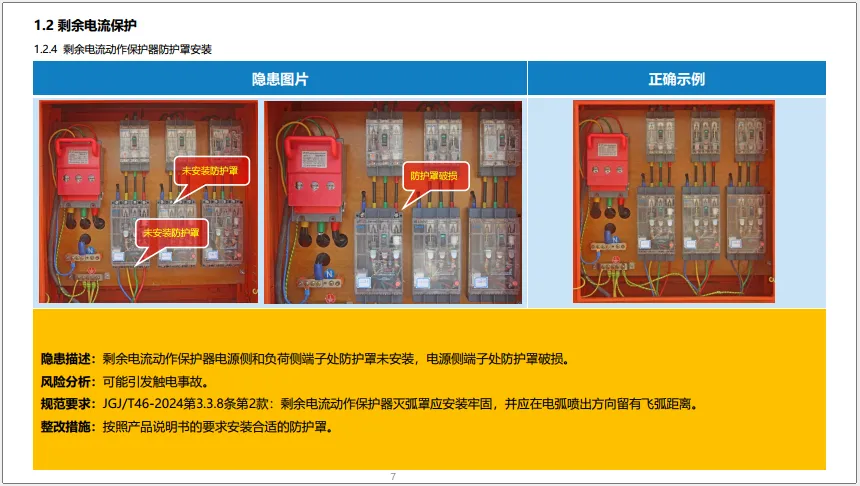

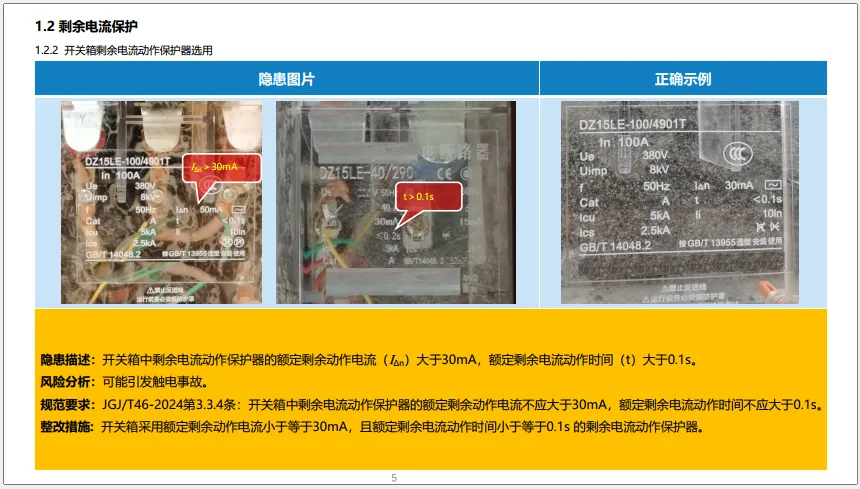

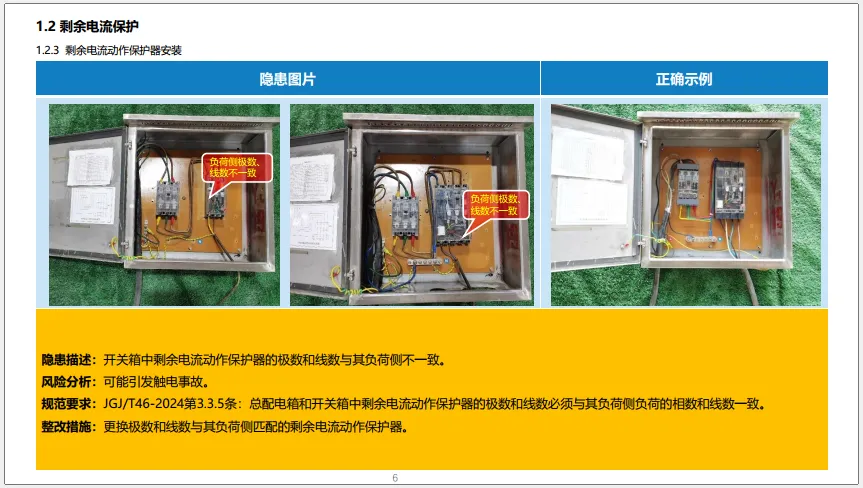

✅️剩余电流保护：总配电箱和开关箱的保护器选型有明确标准，总箱保护器动作时间需大于 0.1s，开关箱则不大于 0.1s、动作电流不超 30mA，且极数、线数必须与负荷匹配，防护罩也需安装牢固。

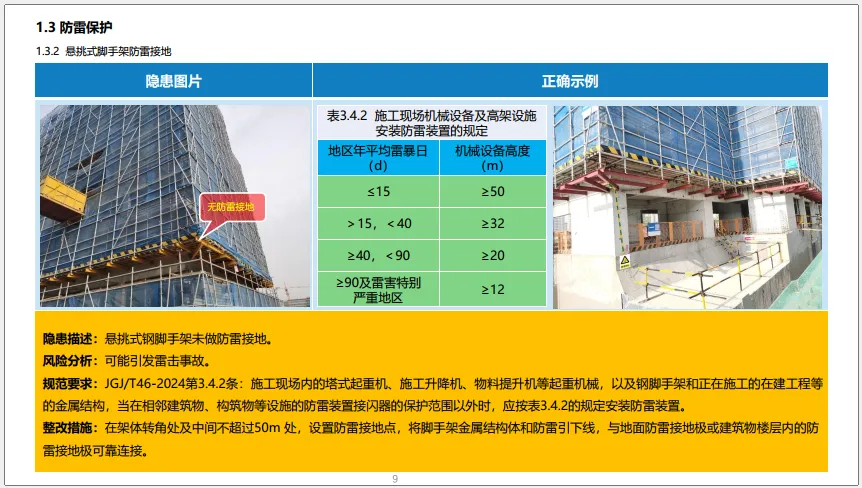

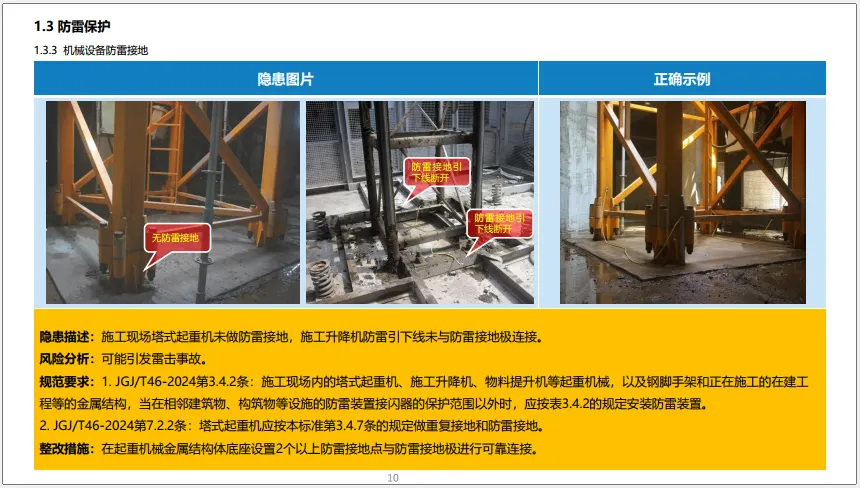

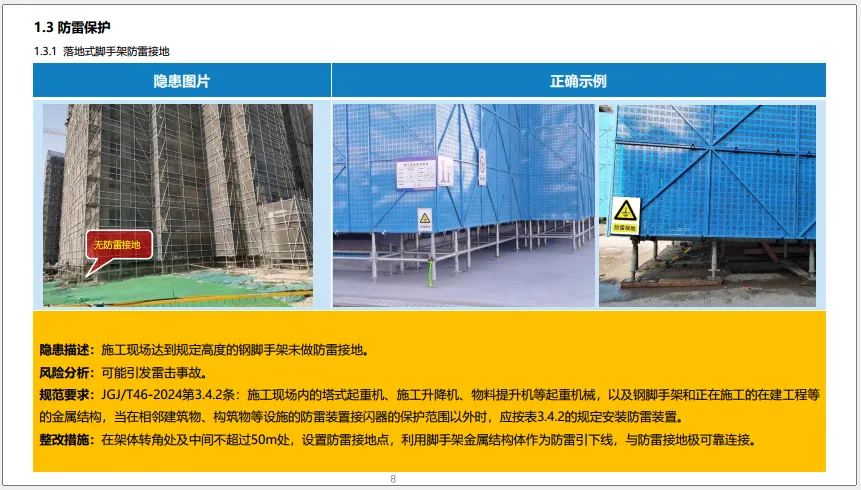

✅️防雷接地：落地式、悬挑式钢脚手架，塔式起重机、施工升降机等机械设备，达到规定高度后必须做防雷接地。脚手架需在转角及中间不超 50m 处设接地点，起重机械底座需设 2 个以上防雷接地点，避免雷击事故。

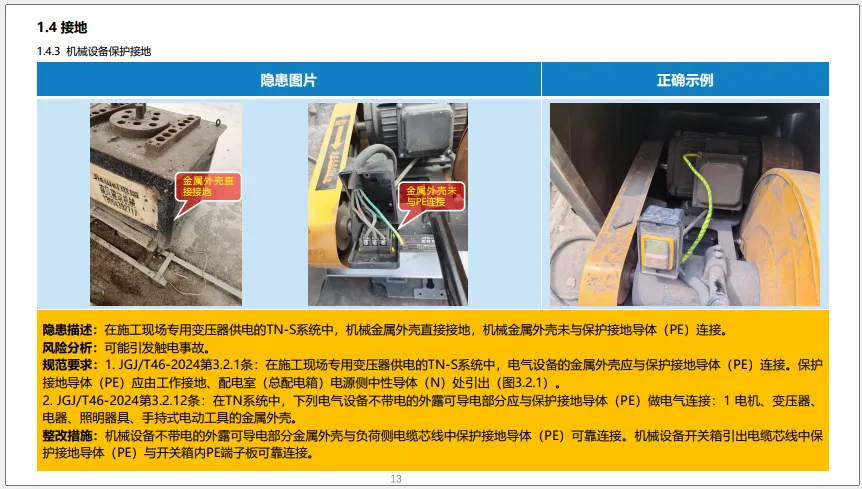

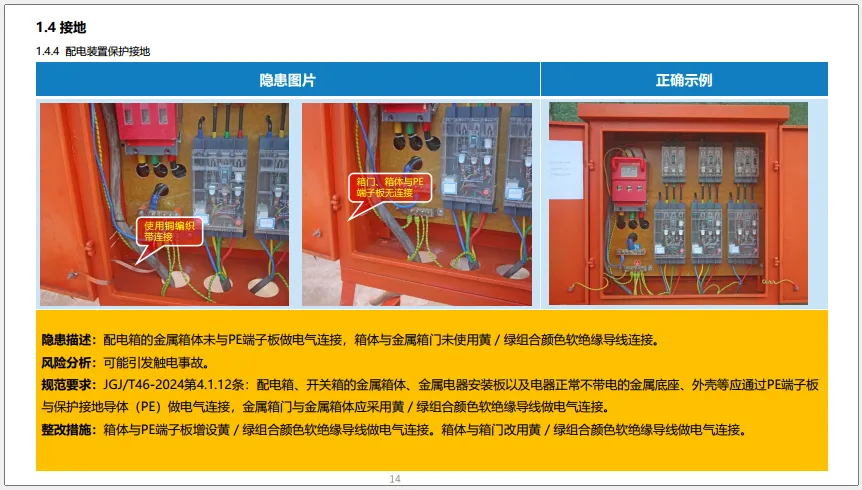

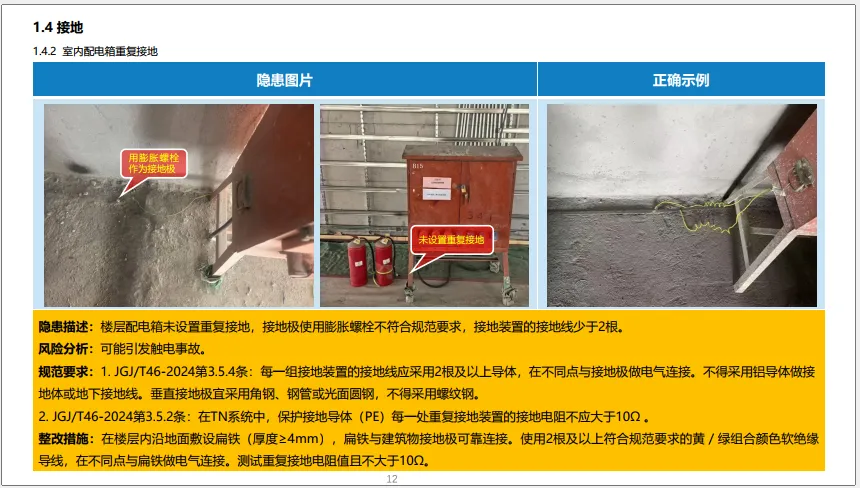

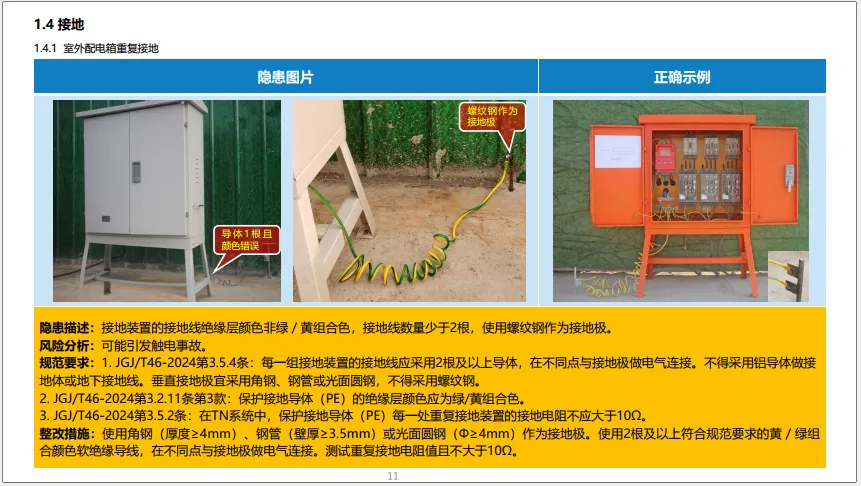

✅️接地装置：接地极严禁用螺纹钢、膨胀螺栓，宜选用角钢、钢管或光面圆钢；接地线需用 2 根及以上绿 / 黄组合色导线，重复接地电阻不大于 10Ω，配电箱、机械设备金属外壳也必须与 PE 线可靠连接。

配电装置：细节把控，杜绝 “小隐患酿大事故”

配电箱、开关箱等配电装置的设置、选型和使用，每一个细节都关乎安全，这些常见问题一定要警惕：

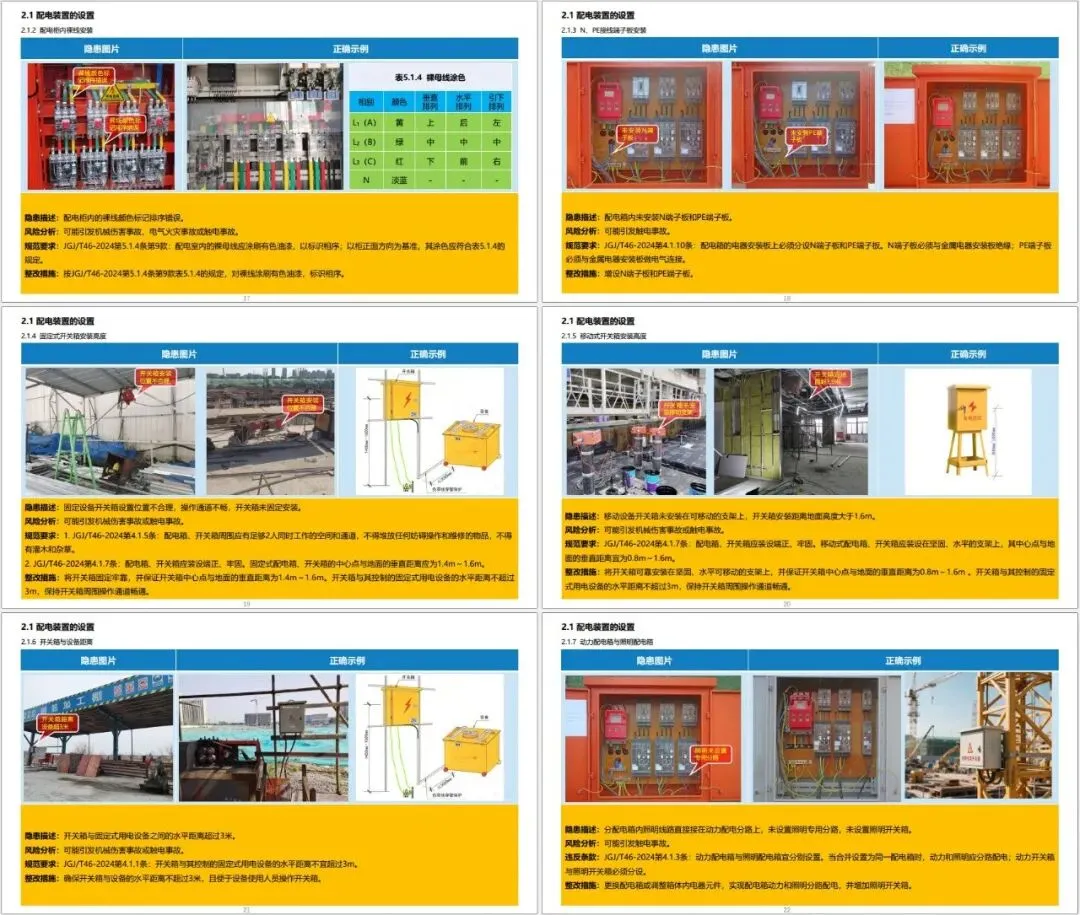

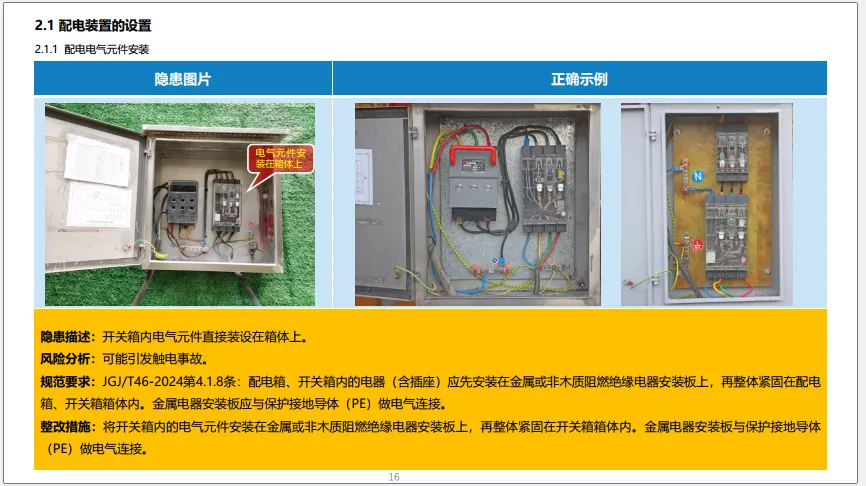

✅️安装规范：电气元件需先装在金属或阻燃绝缘安装板上，配电箱必须分设 N、PE 端子板；固定式开关箱中心距地 1.4-1.6m，移动式 0.8-1.6m，且与控制设备水平距离不超 3m，操作通道需保持畅通。

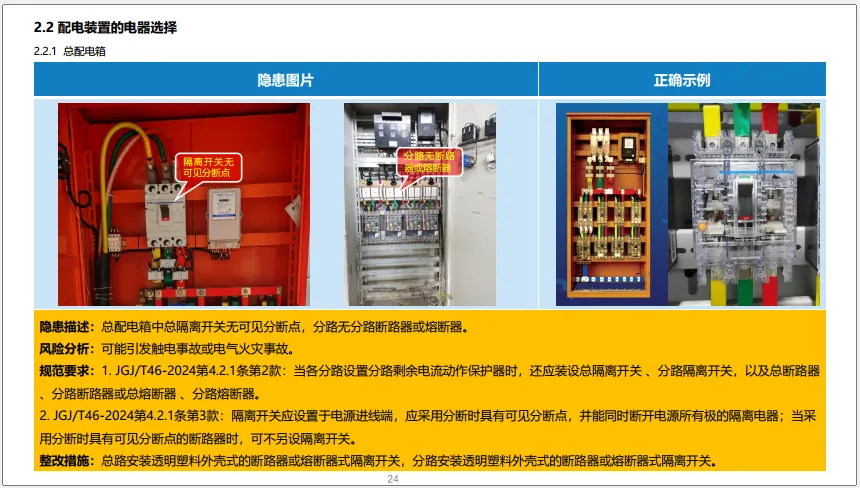

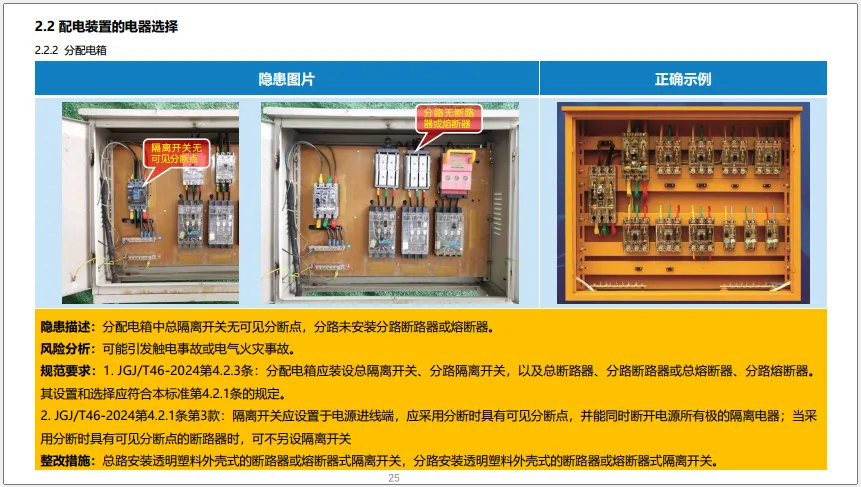

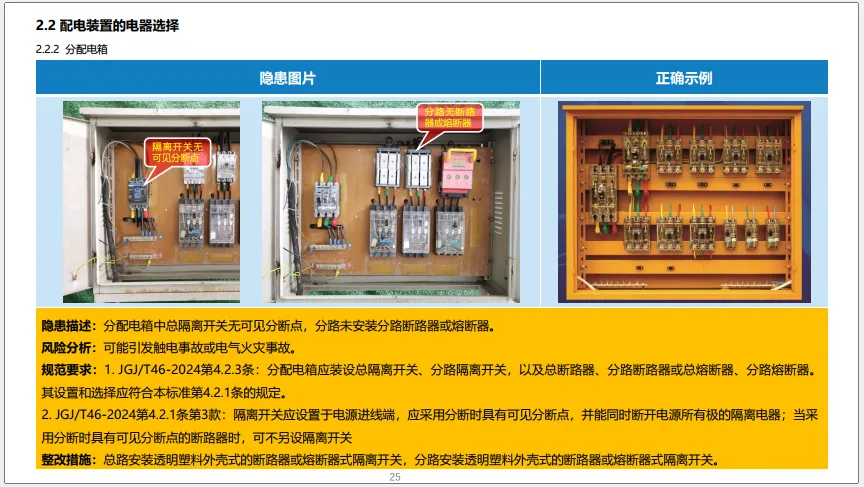

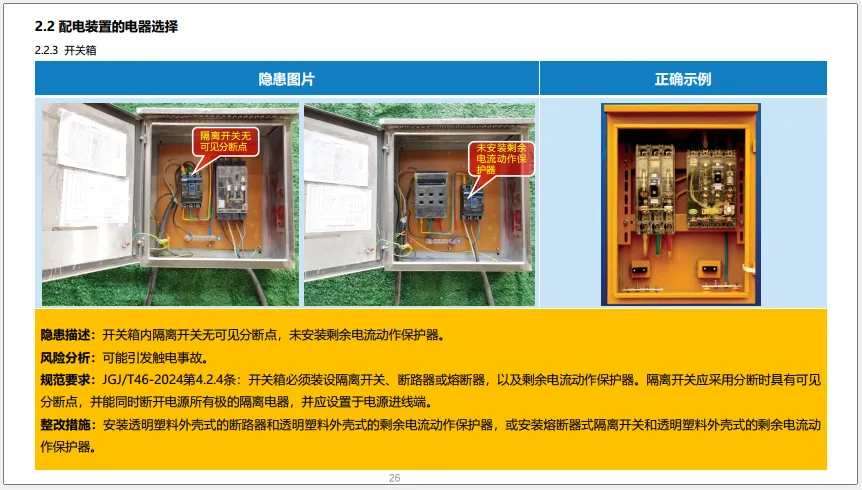

✅️电器选型：总箱、分配电箱需装设带可见分断点的隔离开关，分路配备断路器或熔断器；开关箱必须做到 “一机、一箱、一闸、一漏”，严禁一个开关箱控制多台设备，杜绝使用多用插座替代。

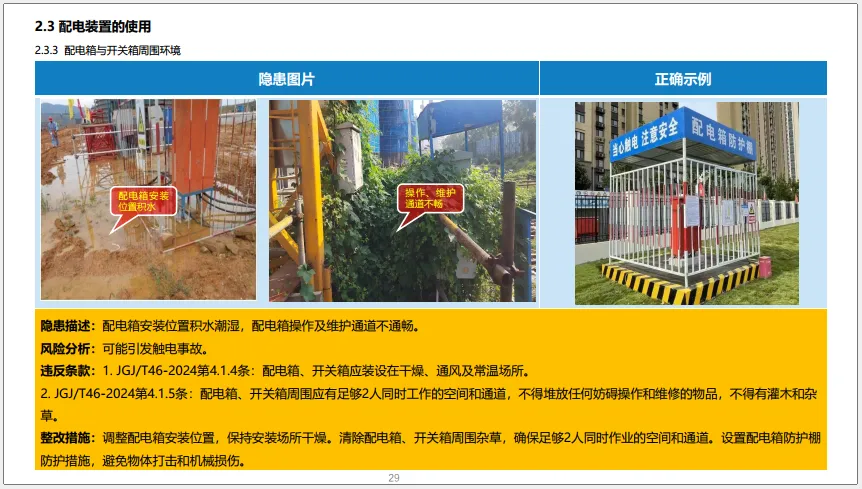

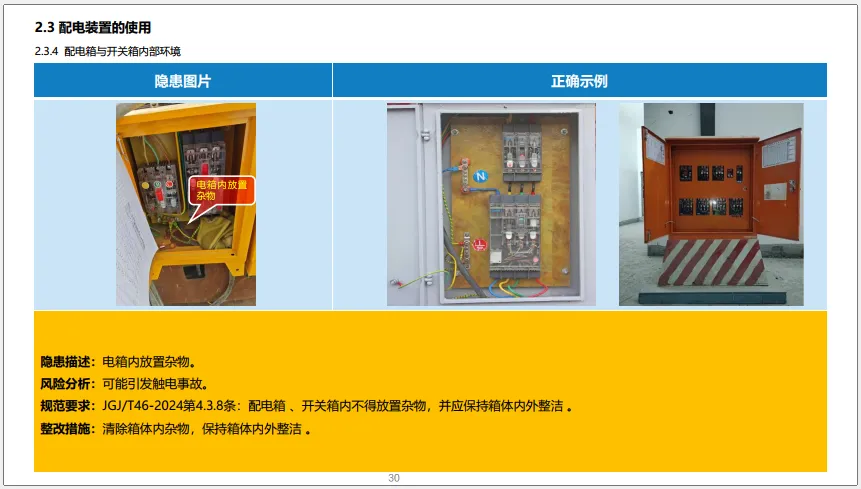

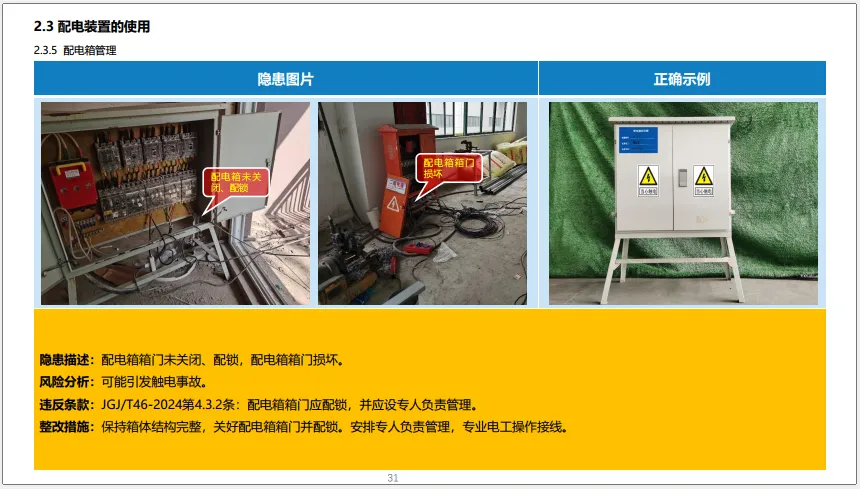

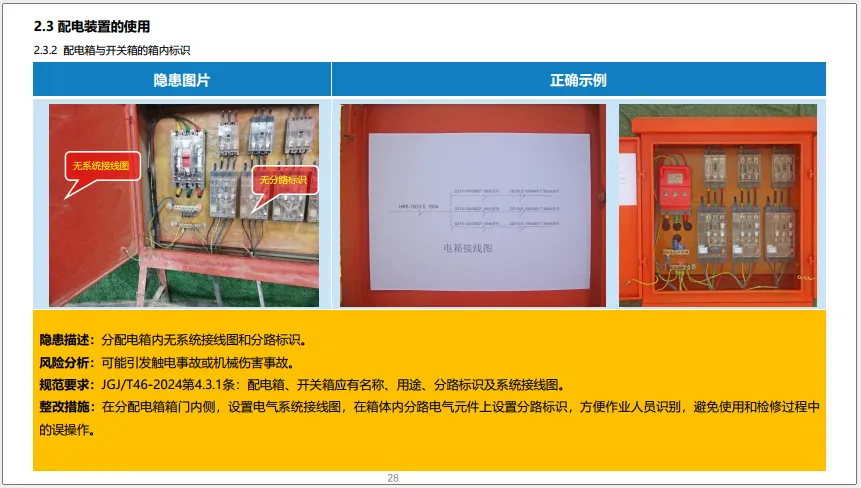

✅️日常管理：配电箱外需标注名称、用途，箱内贴系统接线图和分路标识；箱门必须配锁、专人管理，保持箱内整洁无杂物，安装位置需干燥通风，远离积水、杂物堆放区域，必要时搭设防护棚。

配电室 + 配电线路：源头防护，规范敷设

配电室是用电枢纽，配电线路是电流 “传输通道”，两者的规范设置是安全用电的基础。

配电室：满足环境与布置要求

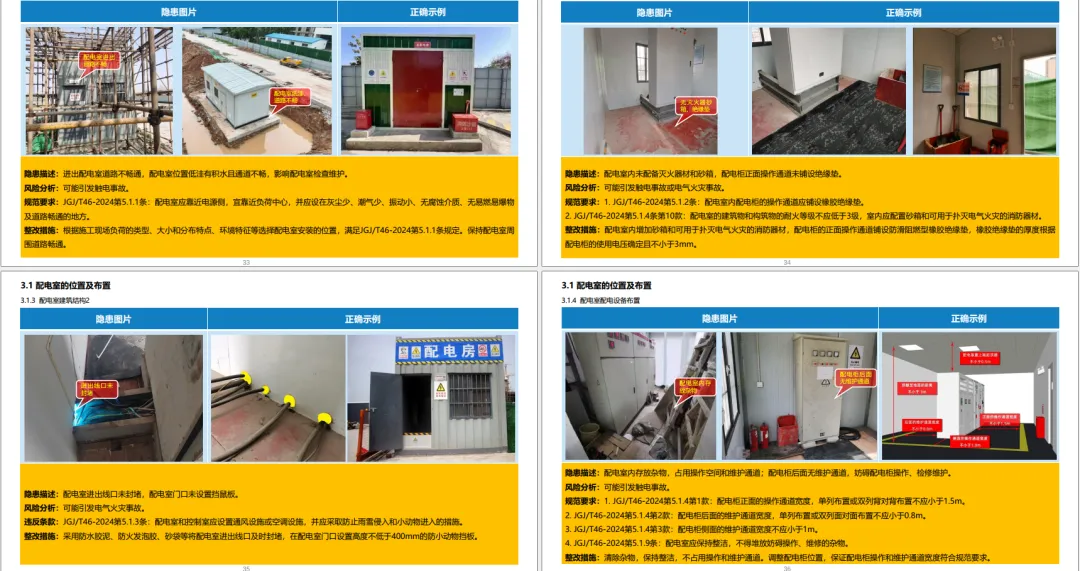

配电室需选在干燥、通风、道路畅通的位置，避免低洼积水；室内需配备砂箱和电气火灾灭火器材，配电柜操作通道铺设不小于 3mm 的绝缘垫；进出线口及时封堵，门口设不低于 400mm 的挡鼠板；配电柜操作、维护通道宽度符合规范，室内严禁堆放杂物。

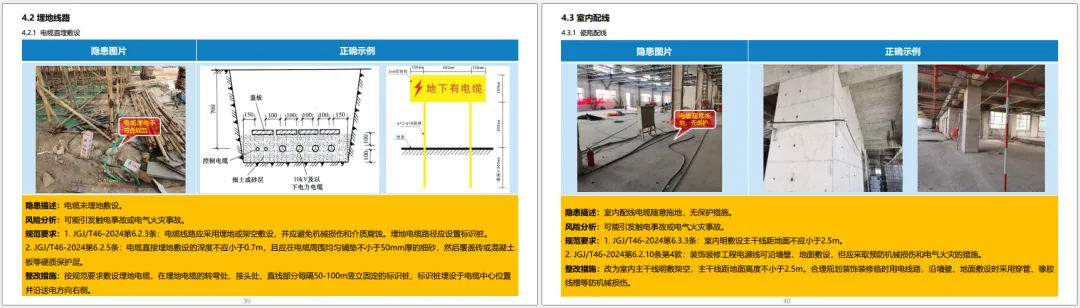

✅️配电线路：严禁违规敷设

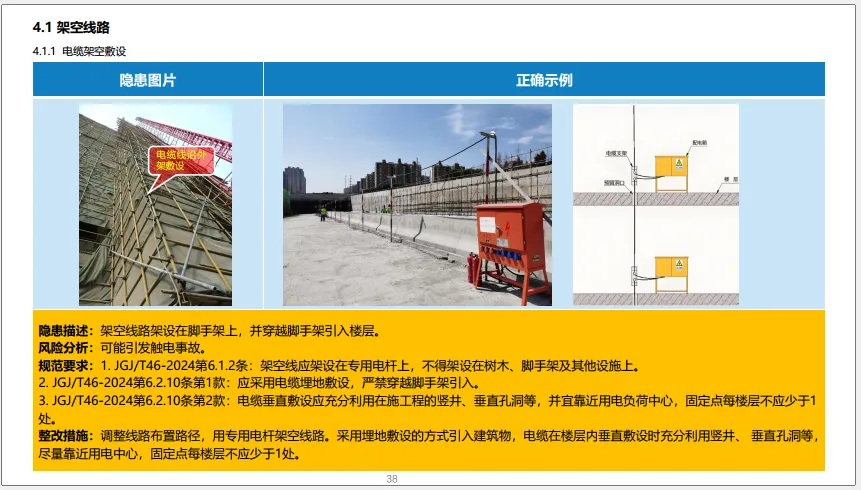

架空线路必须架设在专用电杆上，严禁架设在脚手架、树木上，也不得穿越脚手架引入楼层；

电缆埋地敷设深度不小于 0.7m，周围铺垫 50mm 厚细砂并覆盖硬质保护层，转弯、接头处设标识桩；

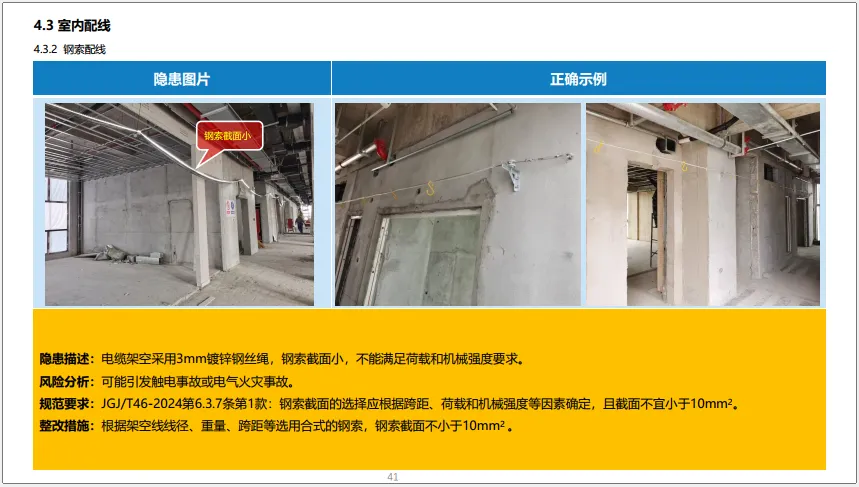

室内配线主干线距地不小于 2.5m，沿地面、墙壁敷设时需穿管或用橡胶线槽防护，钢索配线的钢索截面不小于 10mm²。

电动机械 + 手持工具：设备规范，操作合规

电动建筑机械和手持式电动工具是施工现场的常用设备，其电气防护和操作规范缺一不可。

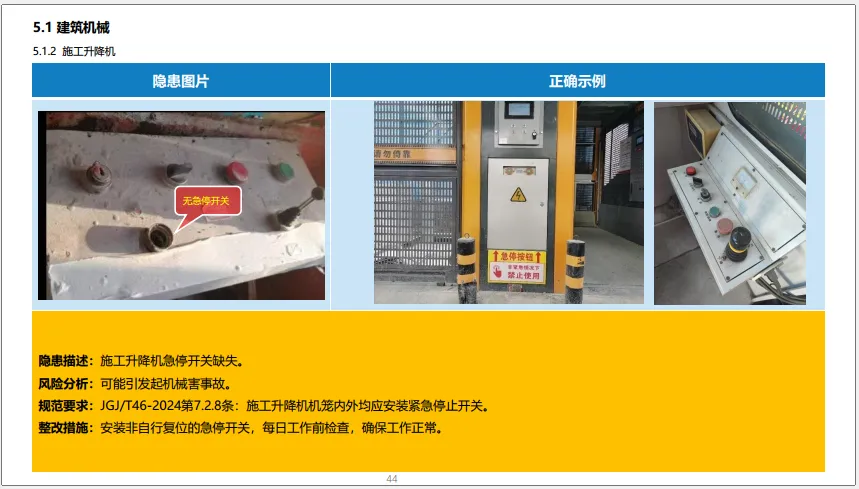

✅️大型机械：塔式起重机垂直电缆固定点间距不大于 10m，严禁用铁丝绑扎；施工升降机笼内、笼外均需安装非自行复位的急停开关，每日检查确保正常。

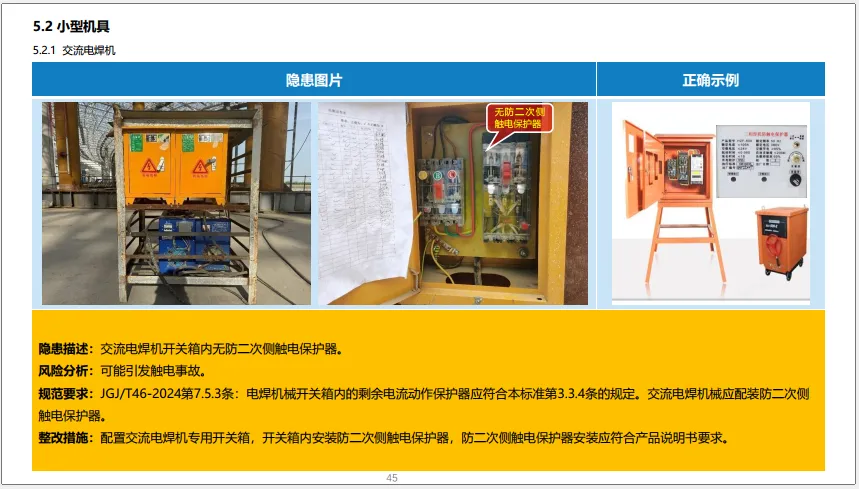

✅️焊接机械：交流电焊机需配防二次侧触电保护器，二次线必须用防水橡皮护套铜芯软电缆（长度≤30m），严禁用钢筋等金属构件替代；焊工必须穿戴焊接服、防护手套，使用带滤光片的防护面罩。

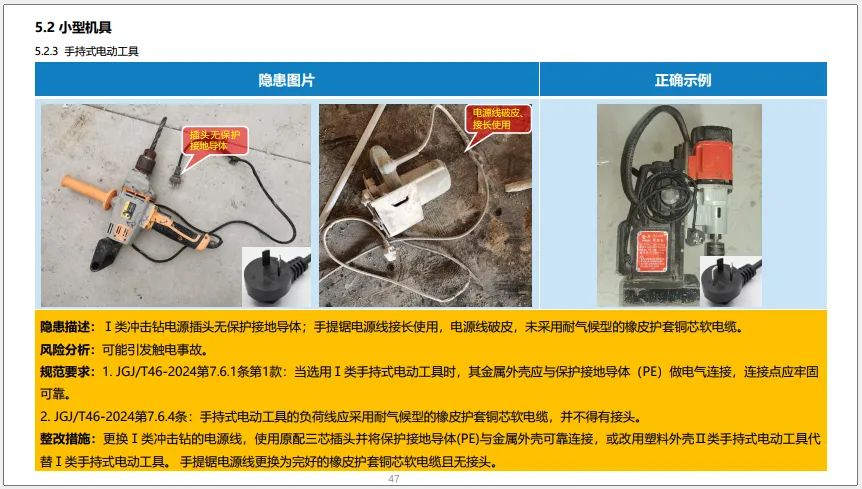

✅️手持工具：Ⅰ 类手持工具金属外壳需与 PE 线可靠连接，负荷线用耐气候型橡皮护套电缆，严禁有接头、破皮，也可选用更安全的 Ⅱ 类塑料外壳工具。

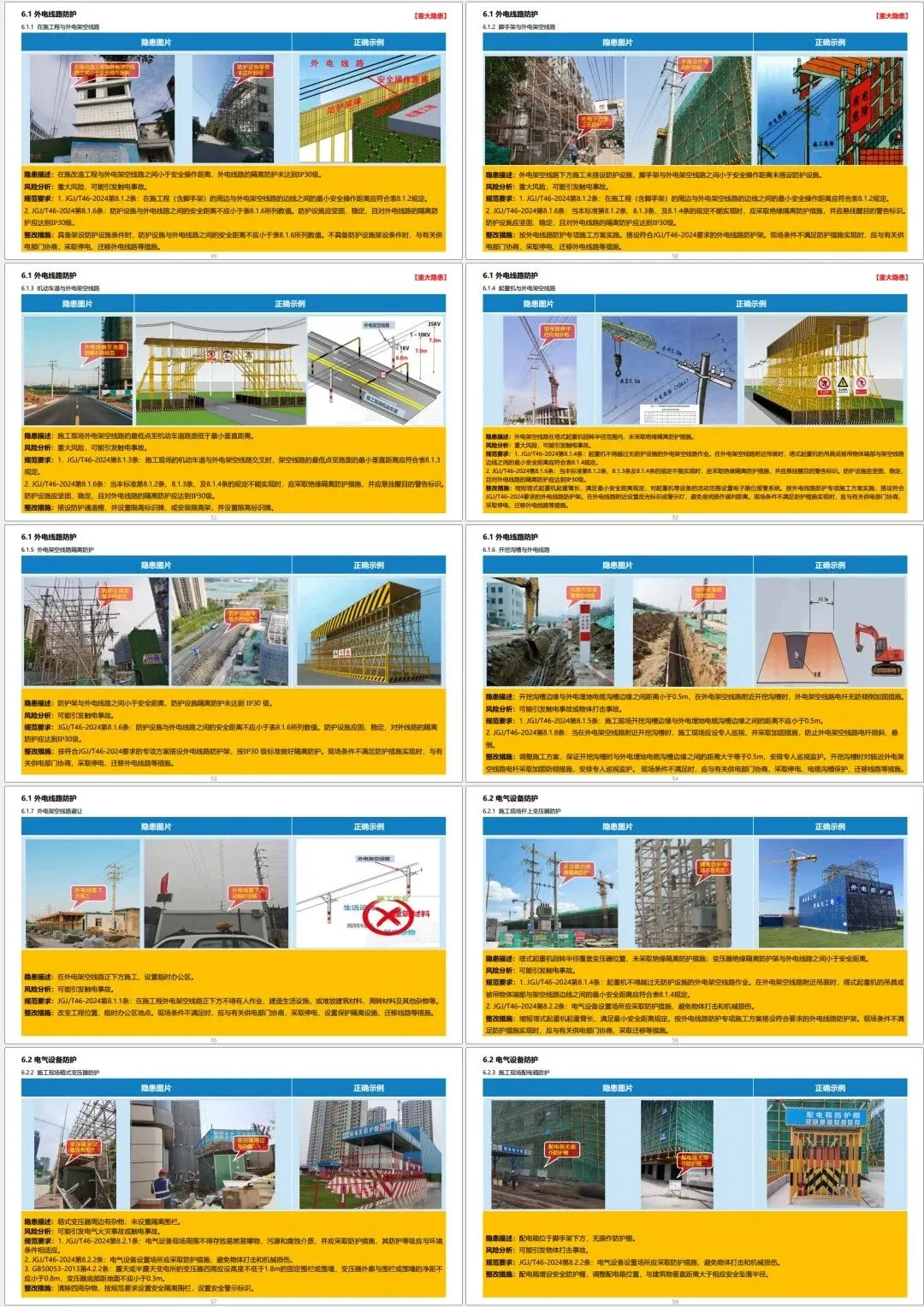

外电防护 + 电气设备：远离风险，做好隔离

施工现场与外电线路的安全距离、电气设备的防护措施，是防止触电的关键，这些重大隐患必须坚决杜绝：

在建工程、脚手架与外电架空线路的距离需符合规范，不足时搭设达到 IP30 防护等级的隔离架，严禁在外电线路正下方施工、设置办公区；

起重机回转半径覆盖外电线路时，需采取绝缘防护、电子限位等措施，与线路保持安全距离；

开挖沟槽与外电埋地电缆间距不小于 0.5m，临近电杆需采取加固措施，安排专人监护；

变压器、配电箱等电气设备需设置隔离围栏，清除周边杂物，配电箱严禁设置在脚手架下方，必要时搭设防护棚防止物体打击。

照明系统：特殊环境，安全供电

施工现场照明尤其是特殊作业环境的照明，需严格控制电源电压，规范灯具安装。

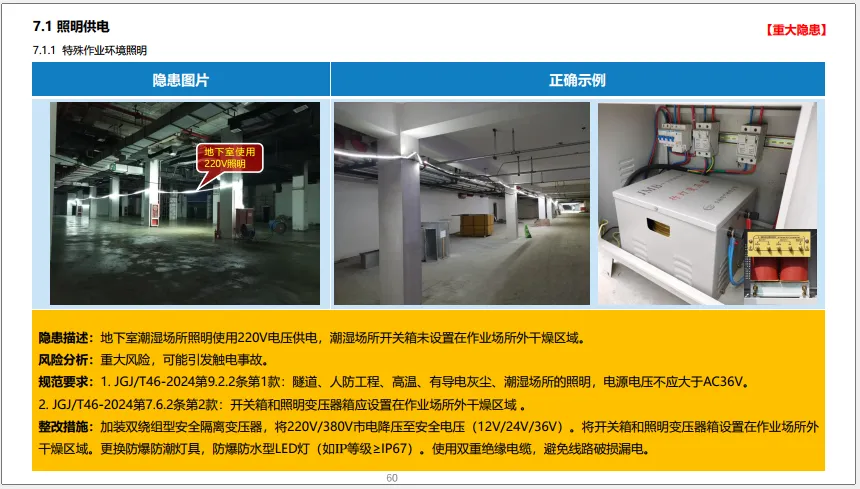

✅️特殊环境：地下室、潮湿、有导电灰尘的场所，照明电源电压不大于 36V，开关箱需设置在作业区外干燥区域，选用 IP67 及以上的防爆防潮灯具；

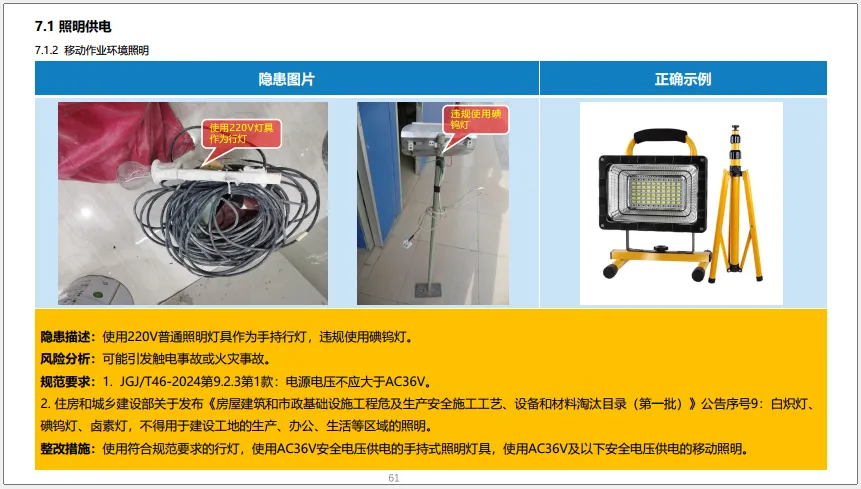

✅️移动照明：手持行灯严禁使用 220V 普通灯具，碘钨灯、白炽灯等已被淘汰，需选用 36V 及以下安全电压的移动照明；

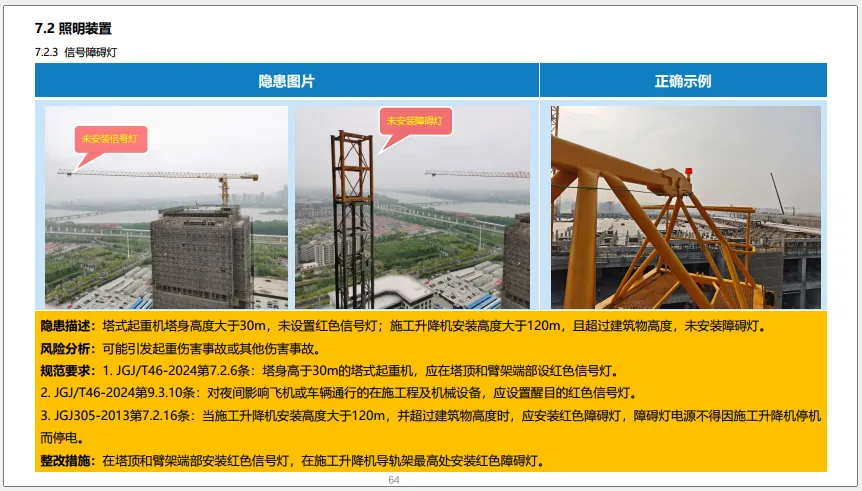

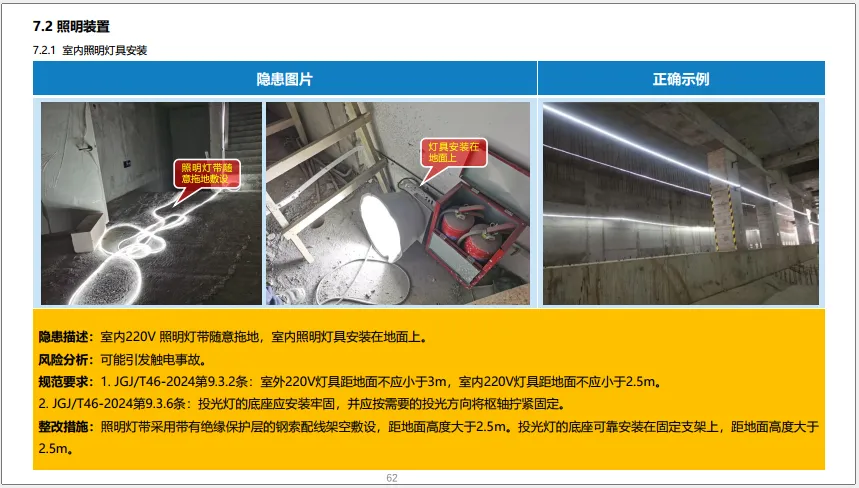

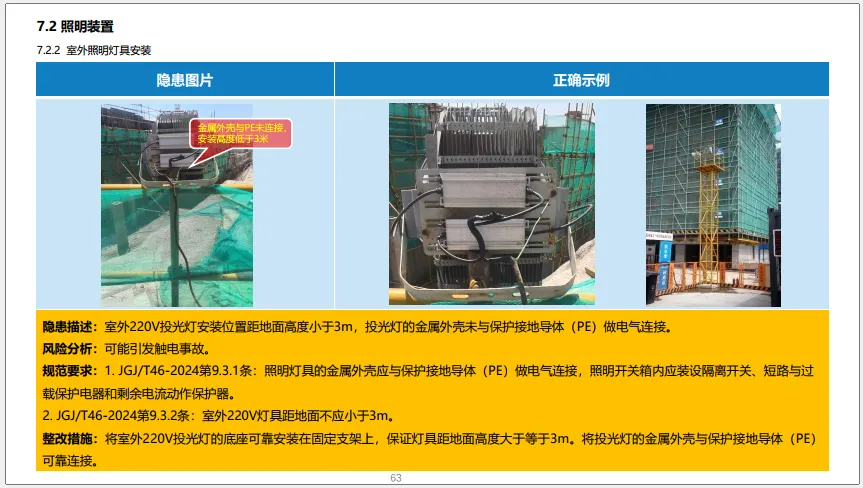

✅️灯具安装：室内 220V 灯具距地不小于 2.5m，室外不小于 3m，金属外壳需与 PE 线连接；塔式起重机塔身超 30m、施工升降机安装高度超 120m 时，需按规范安装红色信号灯、障碍灯。

施工临时用电，无小事，守规范，保平安。

以上这些隐患辨识要点，采用“图片对照+文字解析”的形式，很有参考价值。
