如何将CAD专利图转换成pdf格式文件方便手机上浏览

AutoCAD是一款常用的专利制图软件，但是AutoCAD绘制好的专利图通常无法直接在手机上查看，不利于专利专员和其他部门人员沟通讨论。下载安装手机看CAD图的app比较占内存，那有没有其他办法看图呢？其实，可以借助AutoCAD自带的功能实现将CAD图转换为pdf格式的图，从而方便不同部门的人员浏览、讨论。

具体方法如下。

1、启动AutoCAD，打开要转换的DWG/DXF格式文件。

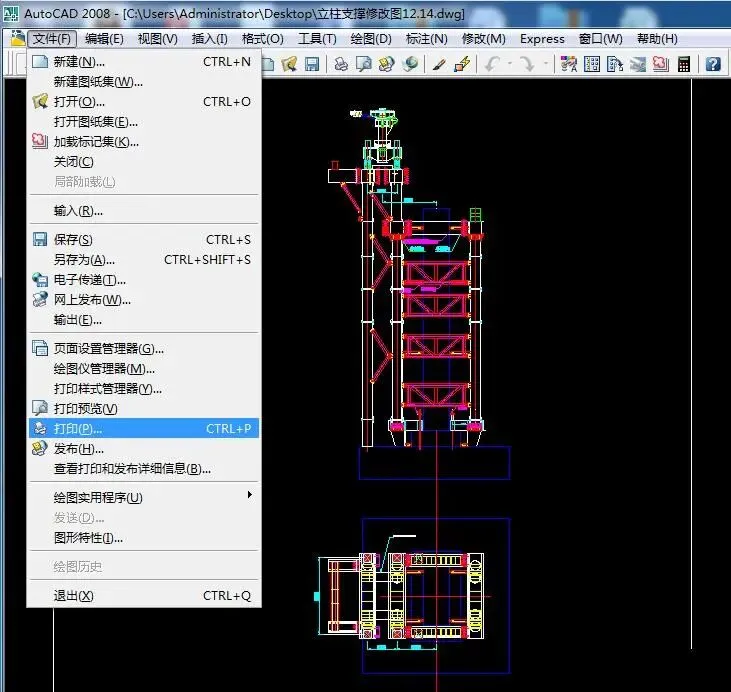

2、点击左上角菜单栏的“文件（F）” → “打印（P）”，或者按Ctrl+P快捷键。

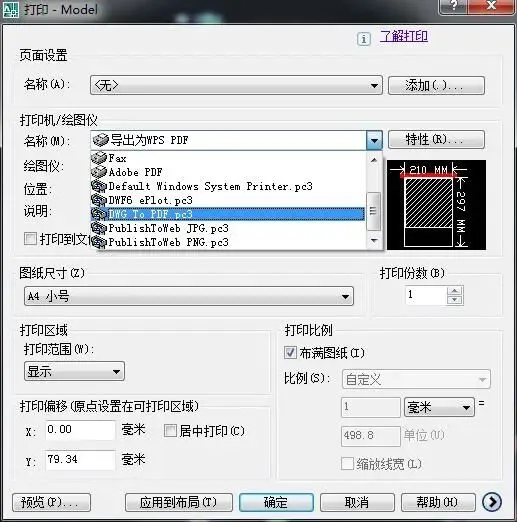

3、在弹出的页面中，“打印机/绘图仪”下一行，点击方框右边的下拉箭头，在下拉选项中选择“DWG To PDF.pc3”，如图所示。

页面中，图纸尺寸（Z）下面可以点击下拉箭头选择A4或A3。

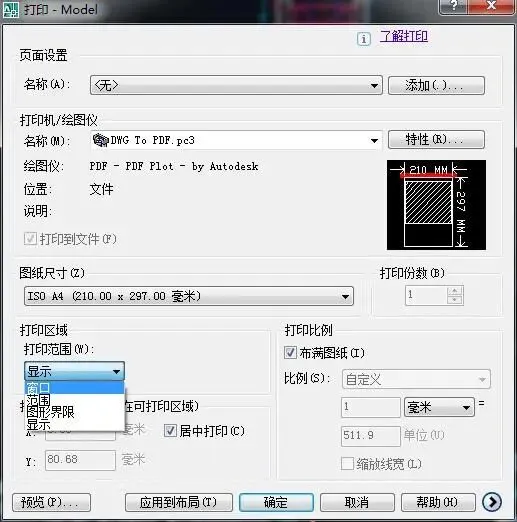

4、如下图页面中，打印区域下面，打印范围（w），下一行点击下拉箭头，下拉选项中选择“窗口”，此时弹窗页面消失，用鼠标右键在返回的图纸窗口选中要转换的图，刚才消失的的弹窗页面再次出现。页面下部，“打印偏移（原点设置在可打印区域）”下一行有个“居中打印（C）”，将“居中打印（C）”前面的方框打勾，然后点击页面底部一行的“确定”按钮。

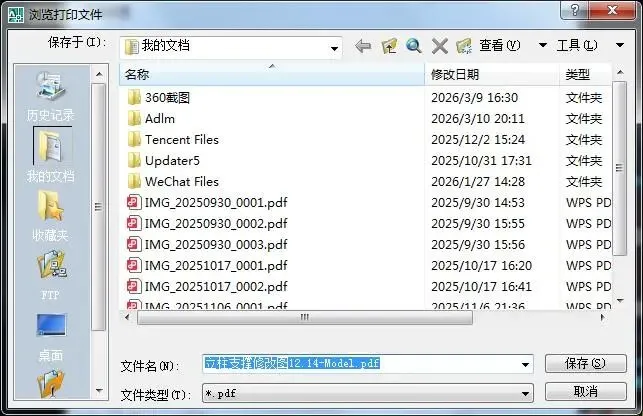

5、弹出新的页面，如下图，选择保存路径，例如点击页面左侧的“桌面”图标，然后确定文件名，最后点击页面下方的“保存（s）”按钮，就成功将CAD图转换成了pdf格式文件。然后可以将转换后的pdf格式图通过手机发给同事，对方在微信等聊天软件里就能直接打开浏览，无须再下载看图app了。
