工艺管道常用的连接方式-工程人必备
管道根据用途和管材，常用的连接方法有：焊接、法兰连接、螺纹连接、沟槽连接（卡箍连接）、卡套式连接、卡压连接、热熔连接、承插连接等。
-

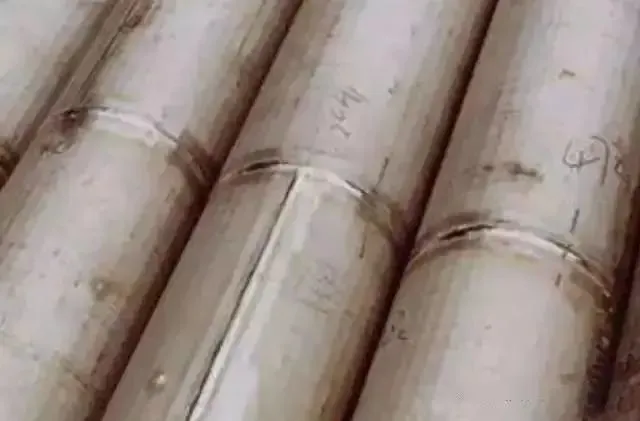

原理： 通过高温熔化管端和/或焊条，使金属熔合在一起。
-
类型：
-
对焊： 两根管端加工坡口后对齐，沿环形接口焊接。强度高，密封性好，是高压、高温管道（如蒸汽、化工、长输管线）的首选。
-
承插焊： 将管道插入管件的承口内，在承口外沿进行角焊缝焊接。常用于小口径（DN≤50）、压力较高的场合（如仪表管）。
-
法兰焊： 将法兰盘焊接到管端，再通过螺栓将两个法兰连接。
-
优点： 强度最高，密封性极好，永久性连接，无需额外密封件，成本相对较低（人工费除外）。
-
缺点： 需要专业焊工和焊机，有热影响区，拆卸困难（需切割），存在焊接缺陷风险。
-
适用： 碳钢、不锈钢、合金钢等可焊金属管道。广泛应用于石油、化工、电力、供热等行业。
-

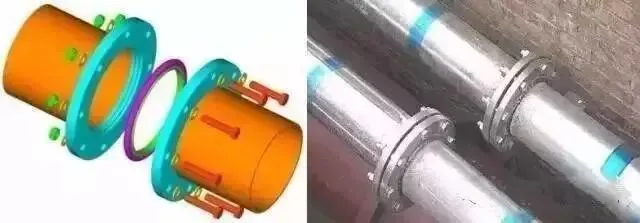

原理： 在管端焊接或螺纹连接法兰盘，两片法兰之间放置垫片，用螺栓螺母紧固压紧密封。
-
优点：可拆卸，连接强度高，密封可靠，适用范围广（不同材质、压力等级），便于检修和更换阀门设备。
-
缺点： 成本较高（法兰、螺栓、垫片），占用空间大，螺栓可能松动需要维护。
-
关键组件： 法兰（标准有国标GB、美标ANSI、德标DIN、日标JIS等）、螺栓螺母、垫片（橡胶、金属缠绕、石墨、PTFE等）。
-
适用：几乎所有类型的管道系统，特别是需要经常拆卸、检修或连接设备（阀门、泵、容器）的部位。是工业管道中最主流的可拆卸连接方式。
-

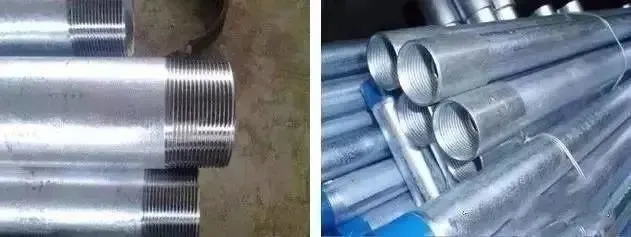

原理： 在管端外壁加工外螺纹，在管件（如弯头、三通、活接头）内加工内螺纹，通过旋紧螺纹实现连接和密封。
-
密封方式：
-
锥管螺纹密封： 螺纹本身具有锥度（如NPT, R），旋紧时螺纹牙变形实现金属-金属密封。通常还需缠绕生料带或涂抹密封胶（如厌氧胶、螺纹密封膏）增强密封。
-
平行螺纹+密封垫： 螺纹是直牙（如G/BSPP），主要靠端面的密封垫（如O型圈、平垫片）实现密封。
-
优点： 安装相对简单（无需焊机），可拆卸，成本较低。
-
缺点： 强度低于焊接和法兰，密封性相对较差（尤其高压、振动场合），螺纹加工可能削弱管壁，不适用于大管径（一般DN≤100）和易燃易爆、有毒介质（因密封可靠性相对较低）。
-
适用： 小口径（DN≤50最常见）的水、气、油等低压管路，如建筑给排水、消防喷淋支管、仪表空气管、低压润滑油管等。常用管件：弯头、三通、管箍、活接头（由壬）、内外螺纹接头等。
-
原理： 在管材外壁和管件承口内壁涂抹专用溶剂型胶粘剂，利用胶粘剂的溶解和粘合作用，将管材插入管件承口，固化后形成密封连接。
-
优点： 操作简单，成本低，连接速度快。
-
缺点： 粘接质量受胶水质量、涂抹均匀度、环境温湿度影响大，固化需要时间，不耐高温，胶水有挥发性和毒性（需通风），连接强度低于热熔。不可拆卸。
-
适用：PVC-U（硬聚氯乙烯）、CPVC（氯化聚氯乙烯）、ABS（丙烯腈-丁二烯-苯乙烯） 管道系统。主要用于建筑排水、低压给水、电工穿线管、化工排水等。
-

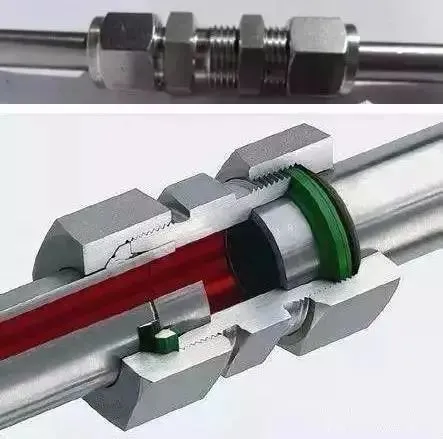

原理： 将管道插入带锥形内孔的管件（接头体）中，套上金属卡套（通常为单刃或双刃环形刃口），拧紧螺母。螺母推动卡套前移，其刃口在压力作用下切入管壁并产生变形，同时卡套外侧与接头体内锥面形成密封。
-
优点： 安装方便快捷（只需扳手），可拆卸，抗震性能较好，适用于薄壁管（如仪表管），泄漏点少。
-
缺点： 对管子端面质量和外径精度要求高，反复拆卸后密封性能下降，管径适用范围有限（通常DN≤42）。
-
适用：仪表测量管路（压力、差压、流量引压管等）、液压和气动系统、小口径不锈钢或铜管。
不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术，具有保护水质卫生、抗腐蚀性强、使用寿命长等特点，施工时将带有特种密封圈的承口管件与管道连接，用专用工具压紧管口而起到密封和紧固作用，施工中具有安装便捷、连接可靠及经济合理等优点。
-

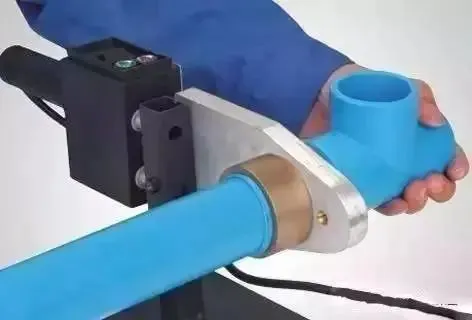

原理： 利用专用加热工具（热熔焊机）同时加热管材端面和管件承口表面至熔融状态，迅速将管材插入管件承口，冷却固化后形成牢固、密封的整体。
-
类型： 对接热熔（用于管-管直接连接）、承插热熔（用于管-管件连接）、鞍型热熔（用于分支连接）。
-
优点： 连接强度高（接近母材），密封性好，永久性连接，成本低。
-
缺点： 需要专用设备，操作需培训，连接后不可拆卸，加热温度和时间控制要求严格。
-
适用：聚烯烃类管道，如HDPE（高密度聚乙烯）、PP-R（无规共聚聚丙烯）、PB（聚丁烯）等。广泛用于给水（冷热水）、地暖、燃气输送（HDPE）、化工流体输送。
-
原理： 利用金属（通常是铜或不锈钢）管件和机械紧固方式实现连接和密封。
-

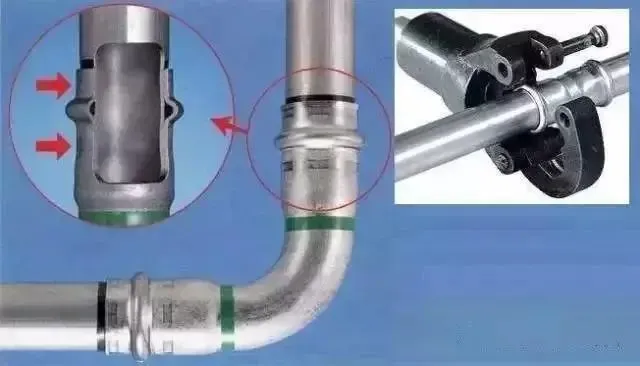

卡压式： 管材插入带O型橡胶密封圈的管件承口，用专用工具（卡压钳）在管件外部径向施压，使管件和管材一起产生永久塑性变形，将密封圈压缩在管材与管件之间实现密封，同时通过凹槽互锁提供抗拉拔力。
-
卡箍式： 在管材端部套上橡胶密封圈，插入管件承口，然后在外部套上不锈钢卡箍，用螺栓拧紧卡箍压缩密封圈实现密封（如沟槽连接）。
-
优点： 安装方便快捷（尤其卡压式，只需专用钳），可拆卸（卡箍式），抗震性能好，无需动火或电源，适用于明装和暗敷。
-
缺点： 依赖橡胶密封圈（有老化问题），管件成本较高，对管材端口质量和圆度要求高，卡压工具需投入。
-
适用：
-
卡压式： 薄壁不锈钢水管（饮用水系统）、铜管。
-
沟槽式（卡箍式的一种）：镀锌钢管、涂塑钢管、不锈钢管（常用于消防喷淋系统、空调水系统、大直径工业管道）。塑料管有时也可用特殊设计的卡箍连接。
