网架空间设计与出加工图用什么软件好
网架空间设计+出加工图，优先选MST、3D3S、SFCAD；追求工厂级深化用Tekla；复杂曲面用Rhino+GH。下面按场景给你最实用选型👇

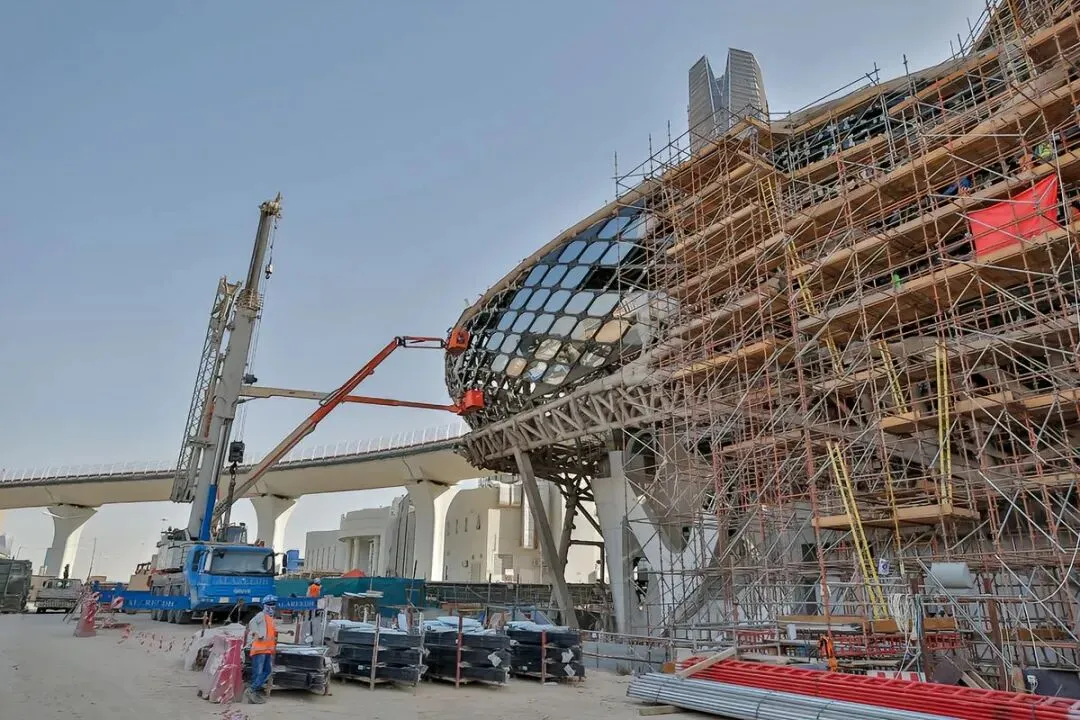

一、首选：专业网架软件（设计+加工图一站式）

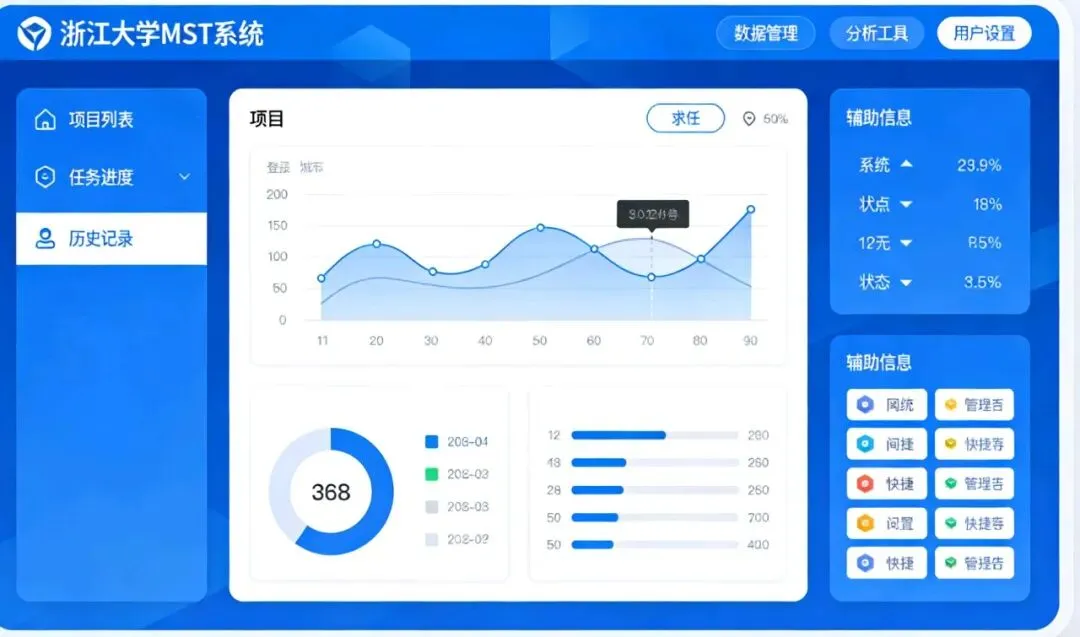

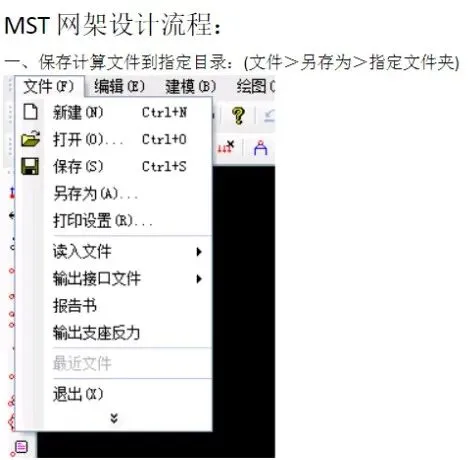

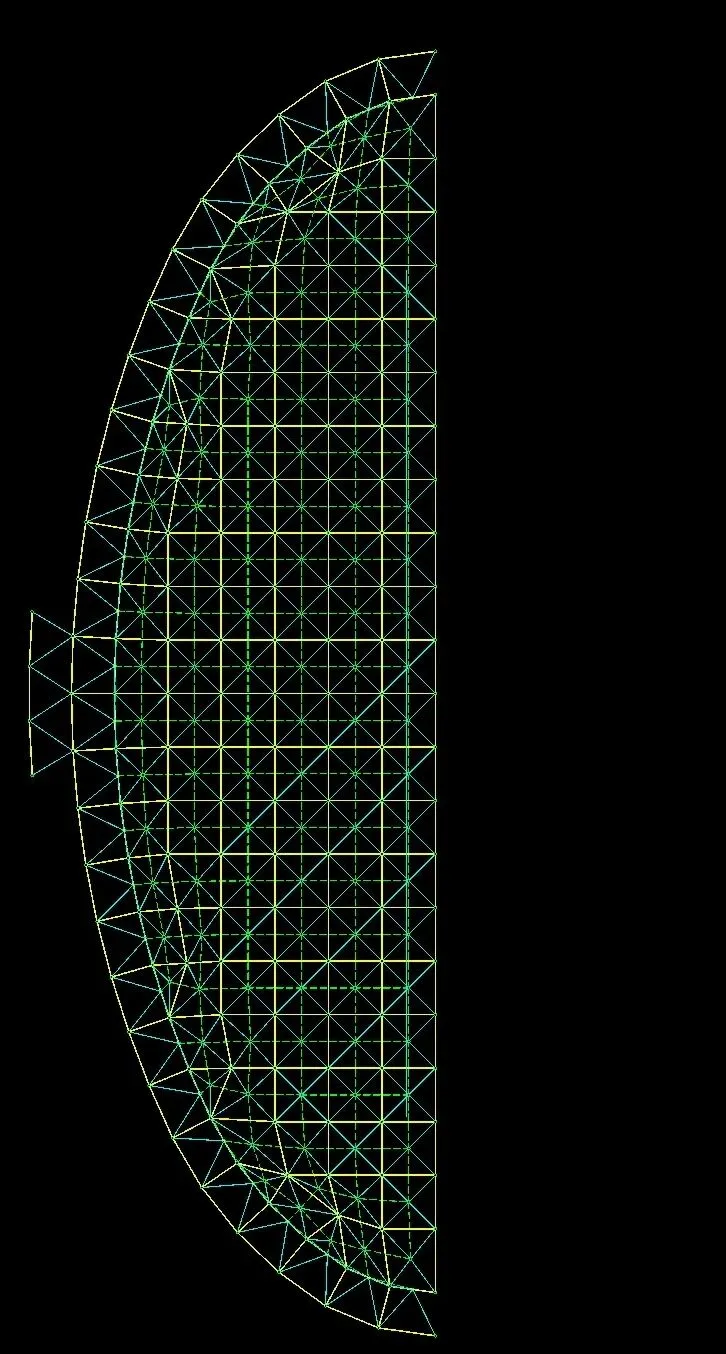

1. MST（浙江大学）
– 最强：网架/网壳全流程王者，国家级奖、10万+工程验证
– 优势：点杆分离编辑、复杂曲面（扭曲/椭圆/参数方程）、自动编号、球节点+螺栓球+焊接球、直接出加工图+NC数据、地震/风振/吊车/整体分析
– 适合：大跨度、复杂网壳、体育馆、会展、带地震/吊车的项目
– 缺点：界面偏老、学习曲线略陡
2. 3D3S（同济大学）
– 全能：钢结构+空间结构一体化，网架/网壳/管桁架/索膜全覆盖
– 优势：CAD平台、建模快、整体分析（网架+下部）、节点库全、一键出施工图+加工图+计算书、支持多规范
– 适合：设计院主流、常规+复杂网架、需要整体分析的项目
– 缺点：复杂模型编辑弱、加工图需二次调整

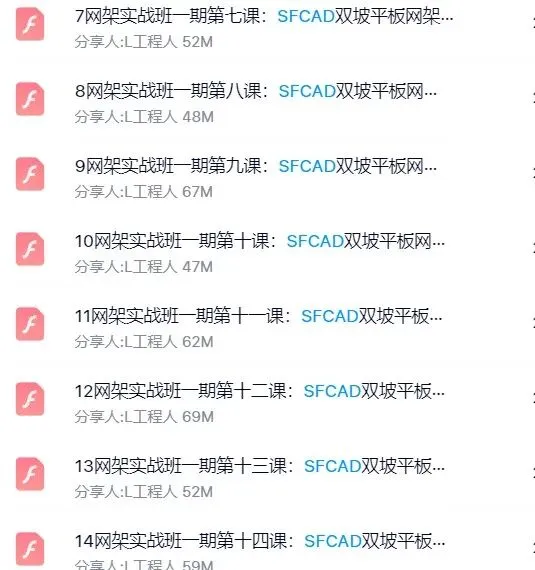

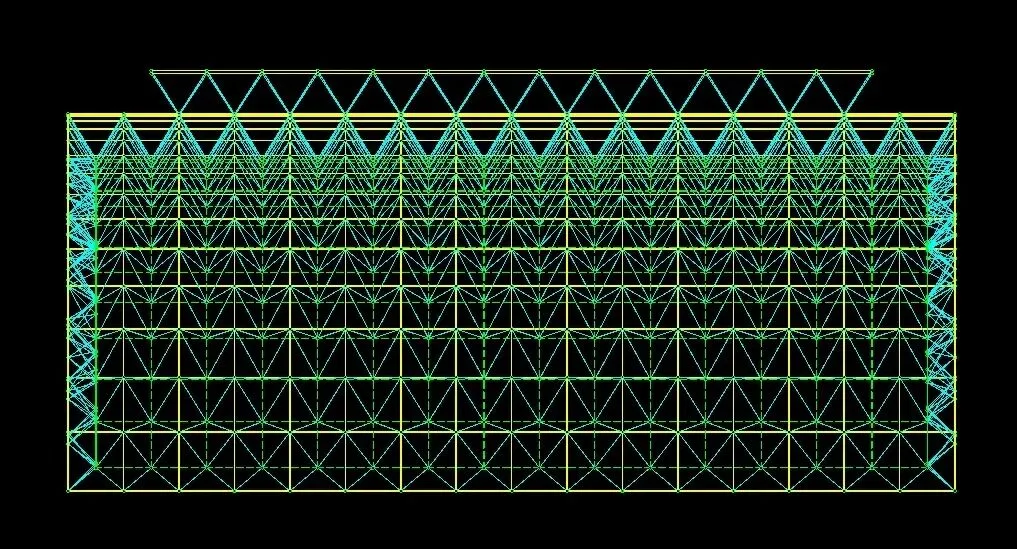

3. SFCAD（王世俊）
– 高效：常规网架快速建模+出图，2024版支持新国标
– 优势：界面简洁、点杆分离、垂直封边、柱面网壳灵活、DWG/DXF导入导出、加工图直接可用
– 适合：厂房、中小型网架、快速出图、预算有限
– 缺点：不支持球形网壳、地震分析、整体分析
二、工厂级深化：Tekla Structures（Xsteel）
– 标杆：全球钢结构深化标准，加工图最精准、可直接下料

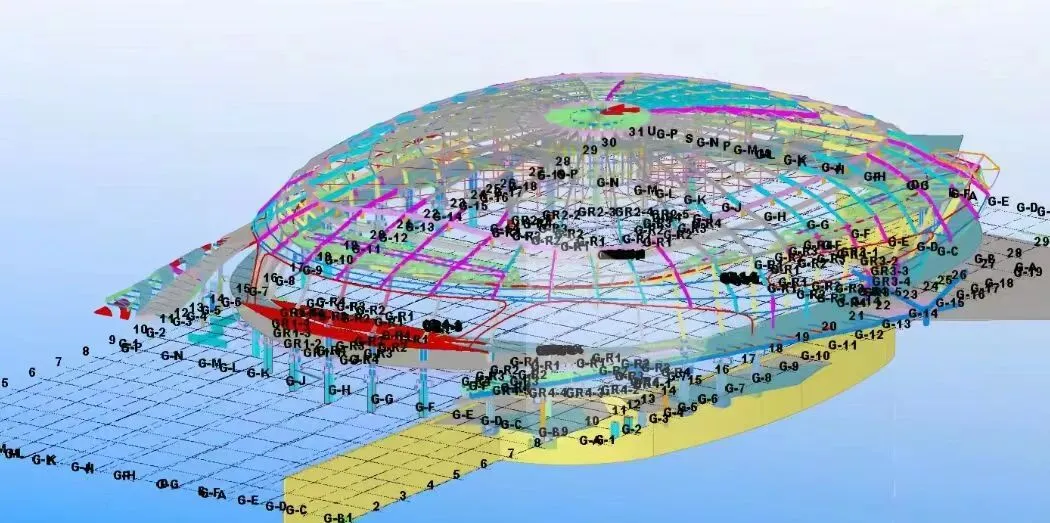

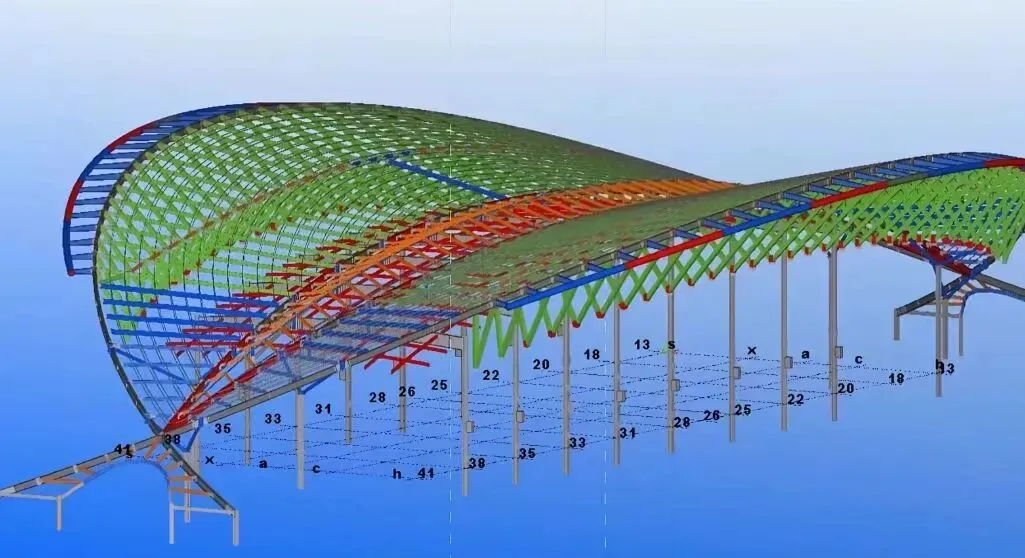

– 优势：三维实体、碰撞检测、自动编号、球节点/螺栓球/相贯节点、与MST/3D3S互通、支持数控切割
– 适合：大型加工厂、高精度要求、复杂节点、海外项目
– 缺点：贵、学习成本高、网架建模不如专业软件快

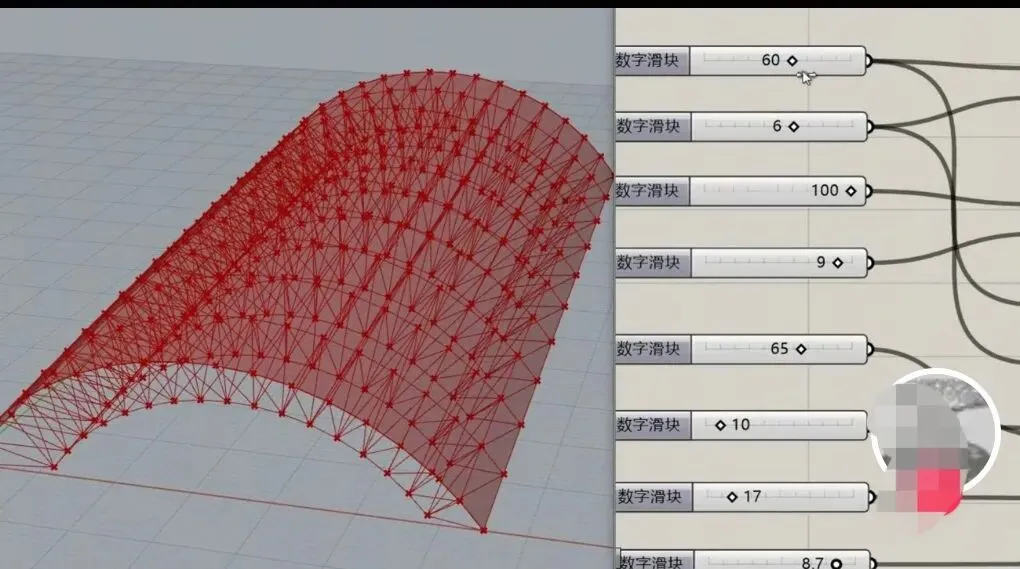

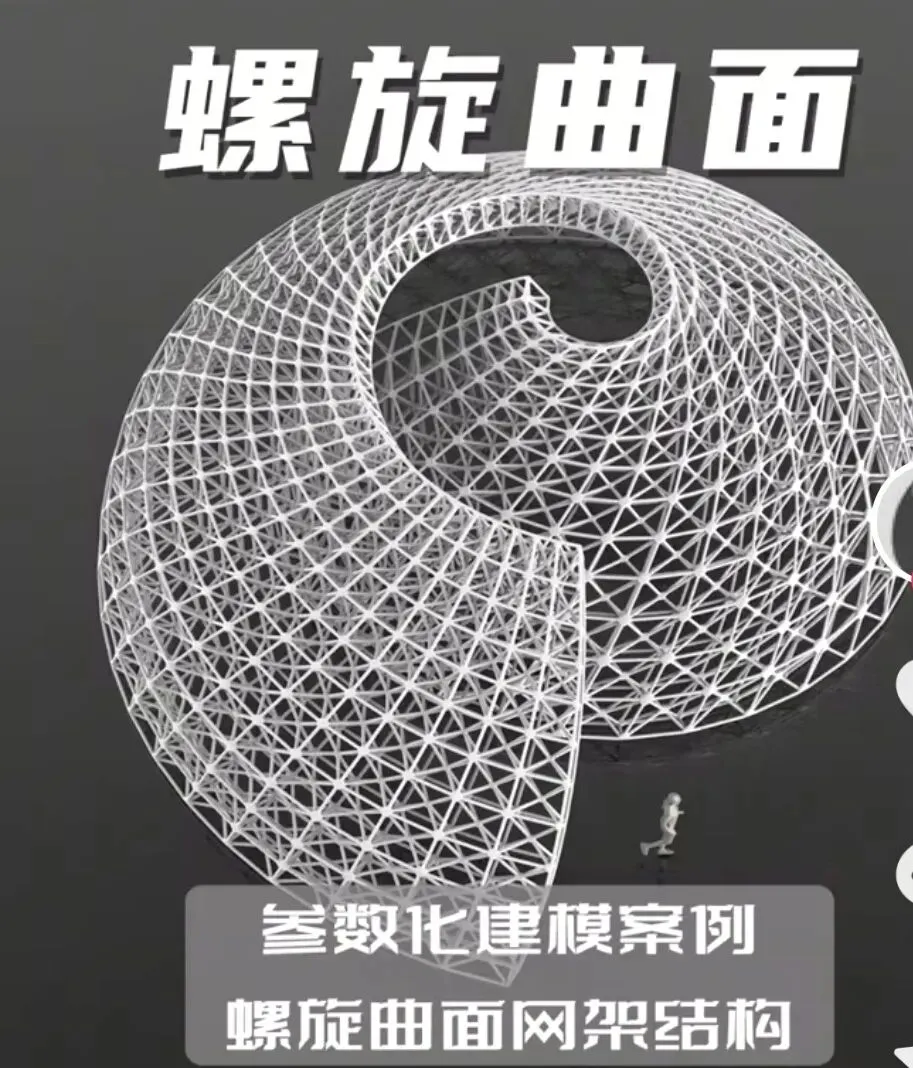

三、复杂曲面：Rhino+Grasshopper
– 造型王：自由曲面、异形网架、参数化设计
– 优势：任意复杂造型、参数化控制、与MST/3D3S/Tekla互导
– 适合：艺术建筑、异形屋面、创新方案
– 缺点：无结构分析、需配合专业软件出图
四、一句话选型（直接照抄）
– 复杂网壳/大跨度/地震/吊车 → MST
– 设计院主流/整体分析/多结构 → 3D3S
– 常规网架/快速出图/低成本 → SFCAD
– 工厂深化/高精度/数控下料 → Tekla
– 异形曲面/参数化 → Rhino+GH
五、加工图能力对比（关键）
– MST：最强，球节点+螺栓球+焊接球+杆件加工图+材料表+NC，直接对接生产
– 3D3S：强，施工图+加工图+计算书，需微调
– SFCAD：强，常规网架加工图直接用
– Tekla：最强，工厂级，零修改直接下料
番外篇：兰姐是扎根钢结构20年钢结构工程师，以上网架软件视频课程兰姐已安排专业人士录制！需要软件和线上视频课程都可以拥有兰姐！不懂也可以问兰姐，兰姐资源整合承接钢结构设计、预算报价、建模深化、以及这些技能教培！助力有缘人一起进步精进！
