在模具设计中UG软件里对象的选择和选择过滤器的使用方法

以下将绍了UG软件中对象选择的多种方式，包括鼠标操作(如单击、框选)、快捷键应用、以及类型、图层、颜色和细节过滤器的使用，帮助模具设计师提高工作效率。

UG中对象的选择最常用的方式是通过鼠标左键(MB1)对对象进行选取选择单个对象:

1、鼠标左键单击对象

选择对多个对象:

1、Ctrl+鼠标左键,选取多个不联系对象;

2、shift+鼠标左键，选取多个连续对象;

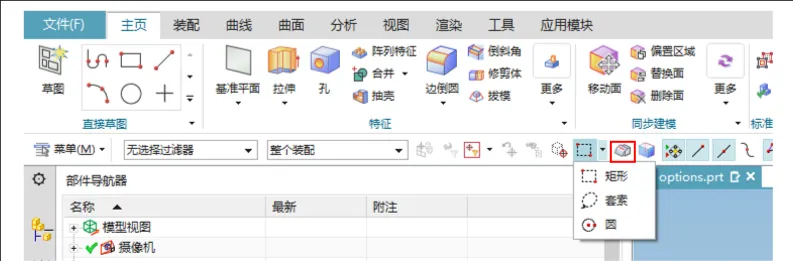

3、鼠标左键长按并移动，选取框选范围内的对象;

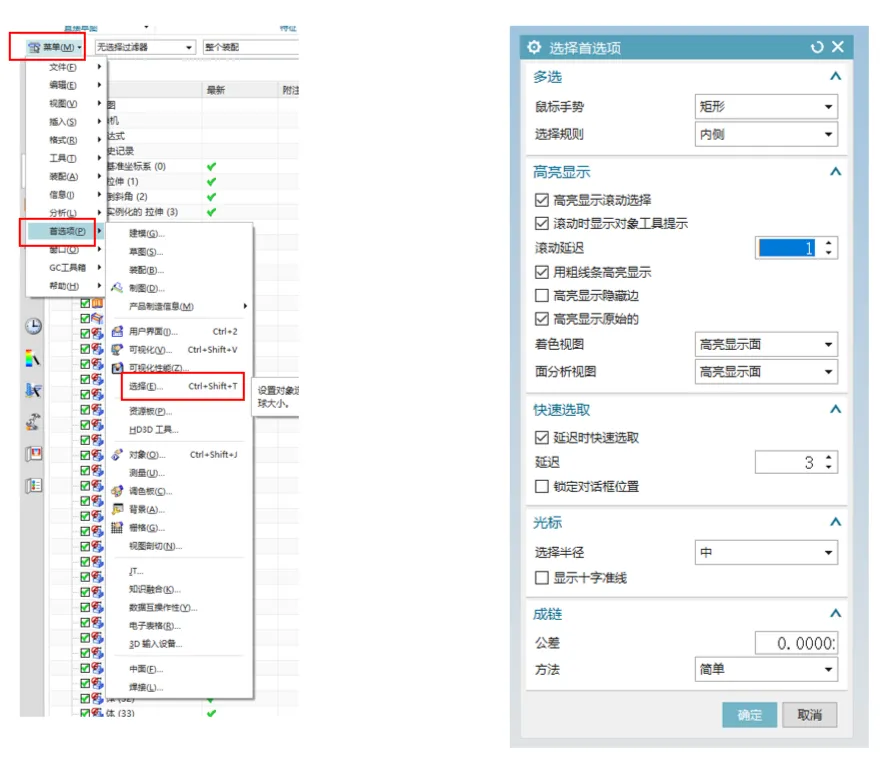

选择首选项的设置:菜单-首选项-选择可以对鼠标手势，选择规则等进行设置

一，快捷键:Ctrl+ Shift+T

二，这里也可对鼠标手势进行快捷设置

三，可以选择是否选取隐藏线框

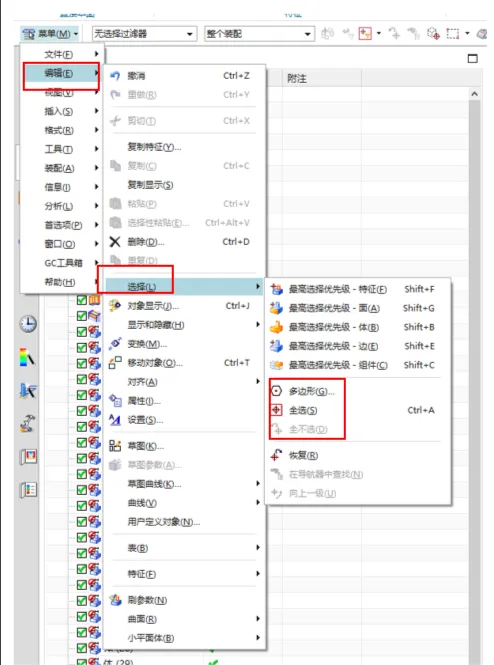

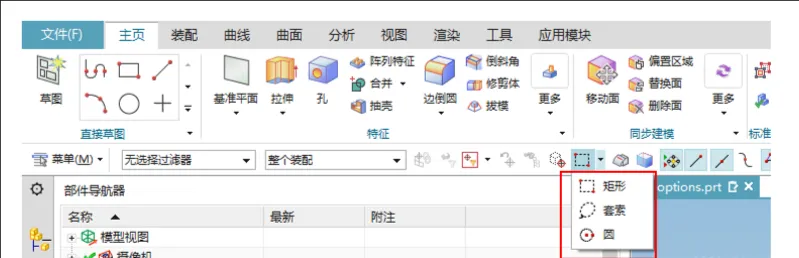

四，菜单-编辑-选择，可以将鼠标选取框设置为多边形，全选对象或者全不选

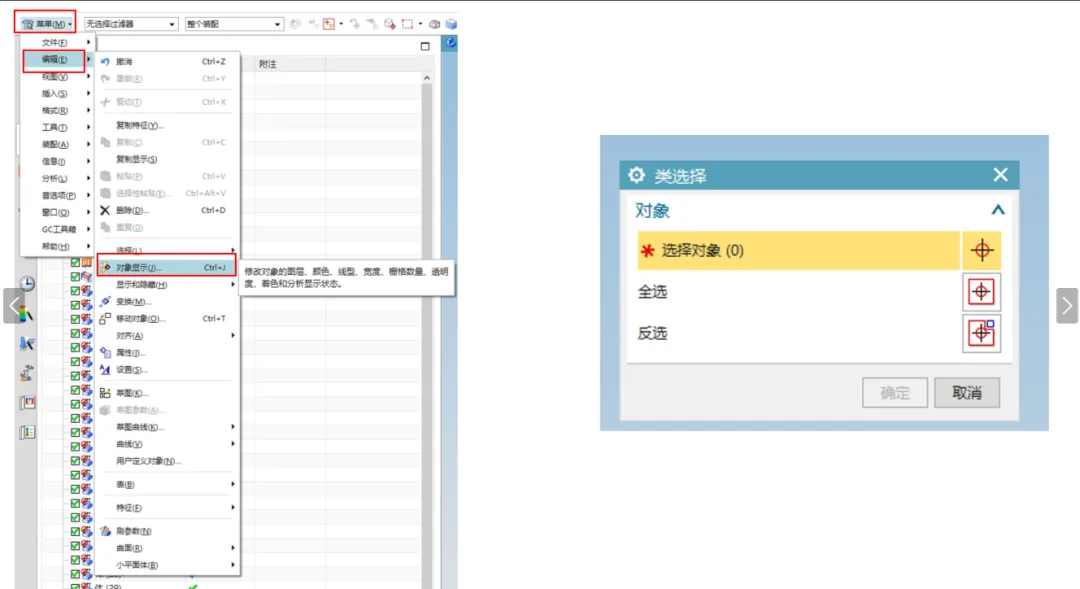

五，菜单-编辑-对象显示，可以单个选取对象，可以全选对象，也可以反选对象快捷键:Ctrl+J

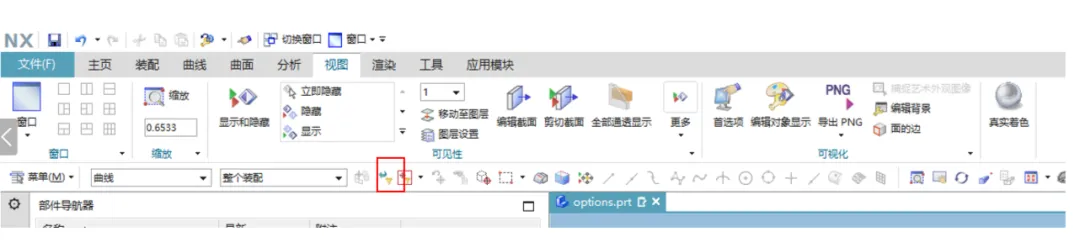

六，当一个文件中包含多个对象时，要选取其中特定的对象可能会比较困难，UG提供了不同的选择过滤器，方便我们选择。

过滤器类型:

1.类型过滤器

2.图层过滤器

3.颜色过滤器

4.细节过滤器

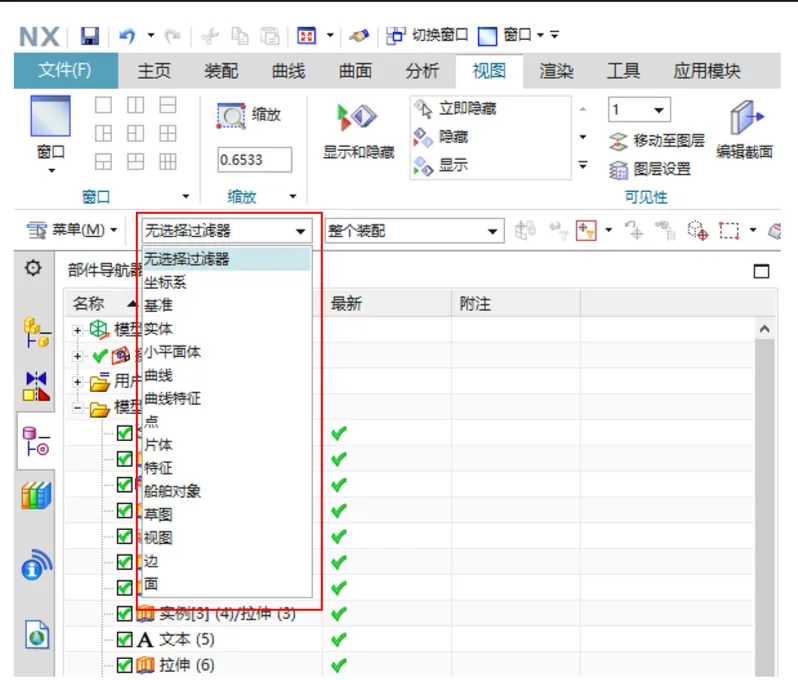

类型过滤器

七，选择你要选取的对象类型，然后在文件中进行选择，此时只有符合你选取对象类型的对象才能被选取

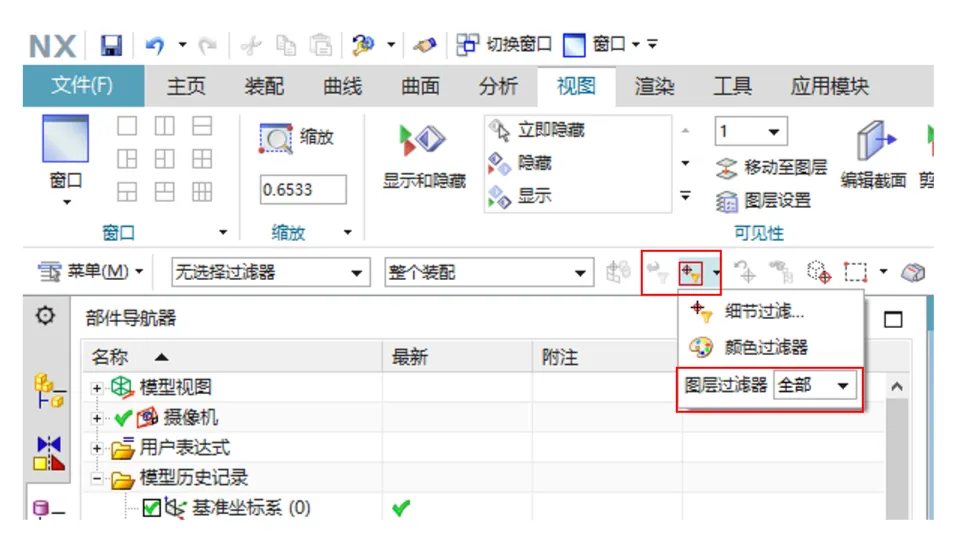

八，图层过滤器

选择你要选取的图层，只有在你选择图层内的对象才能被选取

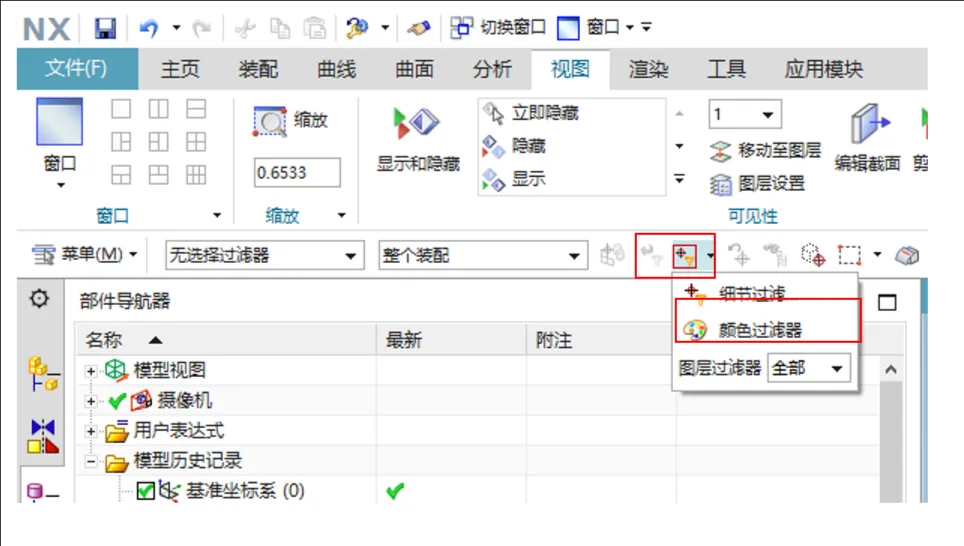

九，颜色过滤器

选择你要选取的颜色，只有符合你选取颜色的对象才能被选中

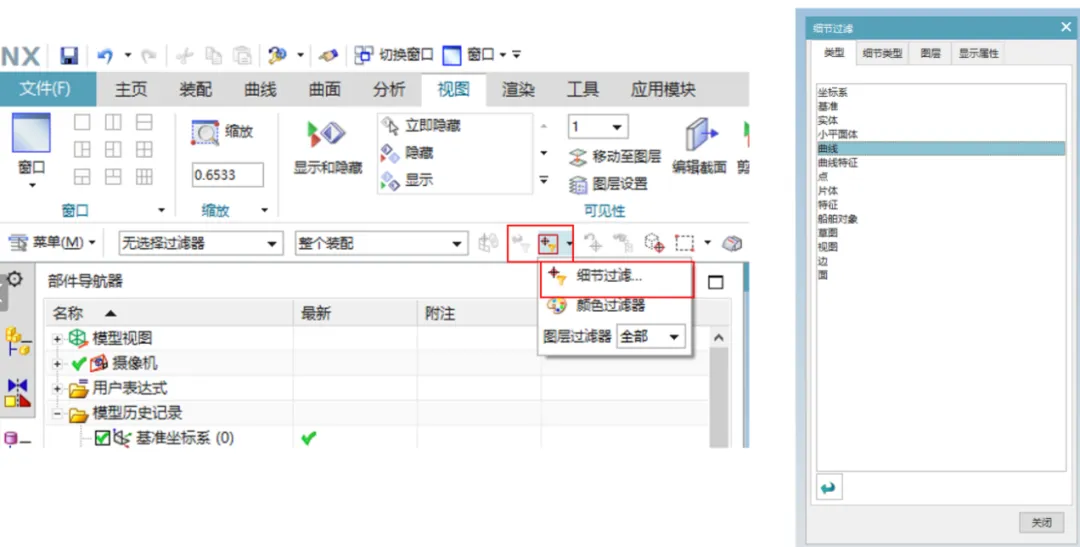

十，细节过滤器

对对象类型、线型、图层和对象属性等进行进行设置，只有符合你设置的参数的对象才能被选中

十一，按下方按钮，重置过滤器选择

》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》
