机械原理GIF图合集:运动仿真机构图解,直观易懂!

用平行四杆作同步带涨紧机构▼

这种机构利用平行四杆的特性，使电机安装板或同步带轮在保持特定姿态（如平行移动）的同时进行平移，从而调节同步带的张紧度。其核心优势在于结构简单、调节方便，且能保证电机或带轮在移动过程中不发生偏转，确保传动稳定。它常见于需要精确控制皮带张力的设备中，如印刷机、包装机械等。

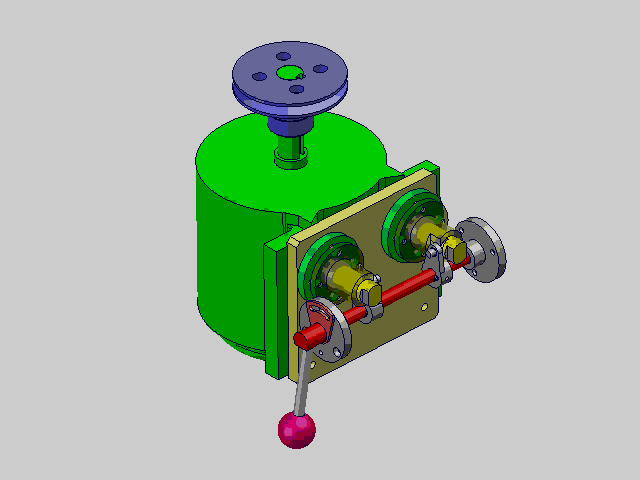

电机皮带涨紧机构▼

该机构专为调节电机驱动皮带的松紧度而设计，通常通过移动电机安装座来实现。其实现方式多样，可以是手动螺杆调节、利用弹性板与顶杆的配合，甚至是包含凸轮、齿轮齿条的自动推拉机构。核心目的是消除皮带松弛，保证传动效率，减少打滑和振动，广泛应用于风机、空调机组、钻床等设备。

六组平行四杆机构▼

这是指由六组平行四杆机构组合而成的复杂机构，常用于实现大范围、高稳定性的平移或特定轨迹运动。在搜索结果中，它被应用于犁爪伸缩机构，以提供多点的稳定支撑和导向，使犁爪能在不同土壤条件下灵活、平稳地伸缩作业。这种设计增强了整体结构的刚性和运动的精确性。

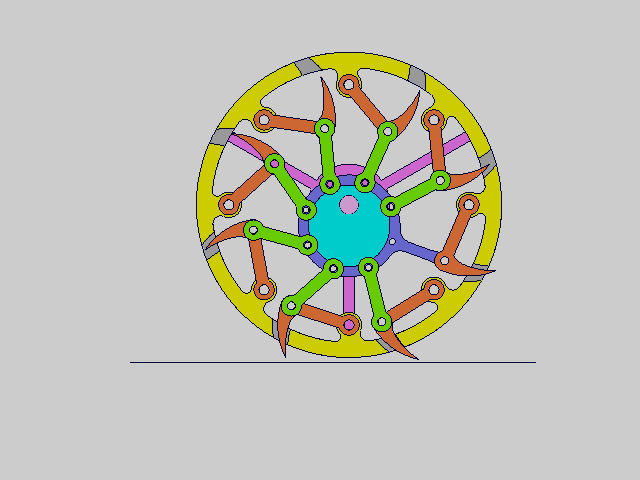

犁爪伸缩机构▼

该机构使农业犁具的爪部能够根据作业需求进行伸缩调整，以适应不同的耕作深度或土壤条件。其设计常与平行四杆机构（如六组平行四杆）结合，以确保伸缩过程的直线性和稳定性。这提高了犁地作业的灵活性和效率，是现代农业机械中实现精准耕作的关键部件之一。

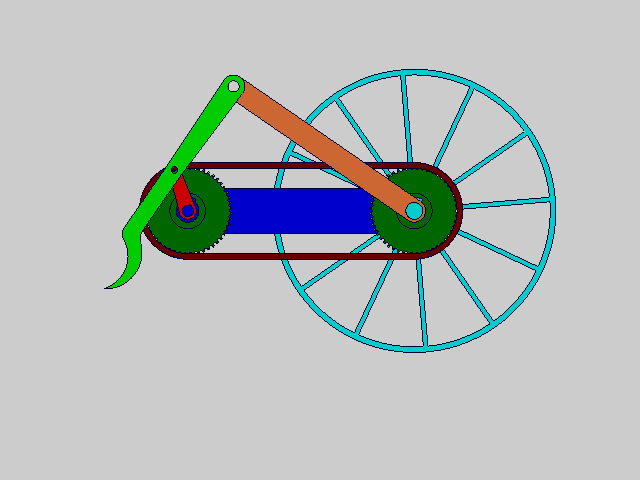

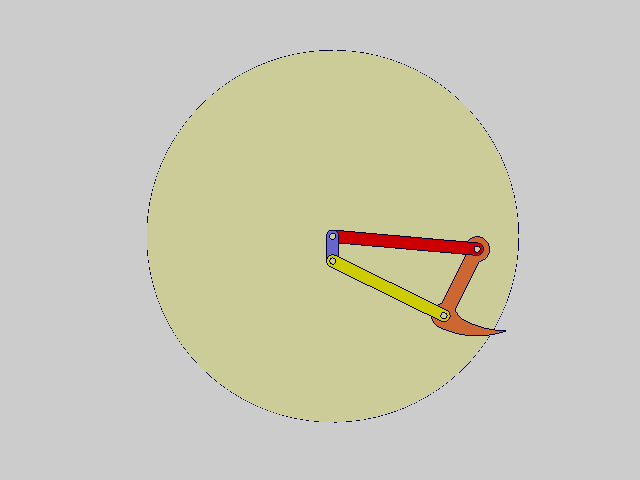

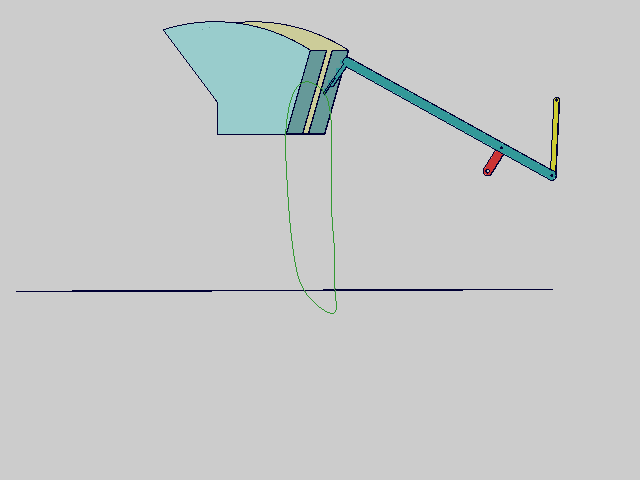

用一个双曲柄机构模拟犁爪运动▼

双曲柄机构中两个连架杆均可作整周旋转。利用这一特性，可以模拟犁爪所需的往复或复杂平面运动。通过合理设计两个曲柄的长度和相位，能够生成类似犁爪入土、翻土、提升的轨迹，为犁具的机械设计提供了一种有效的运动模拟方案，有助于优化犁爪的运动学和动力学性能。

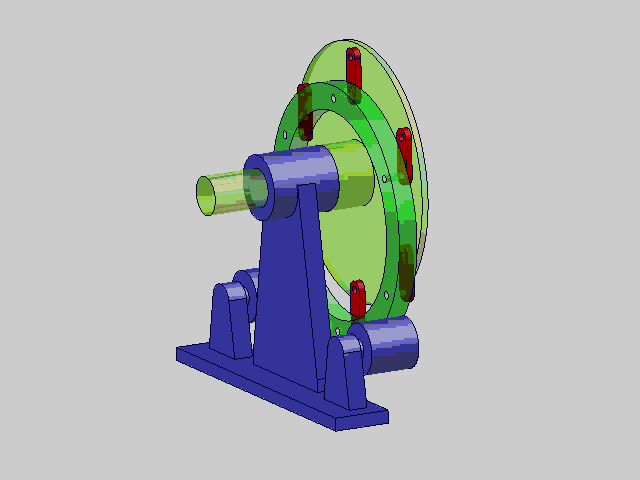

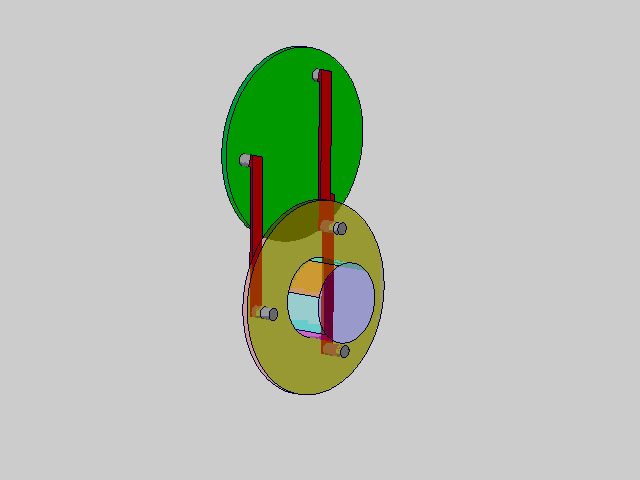

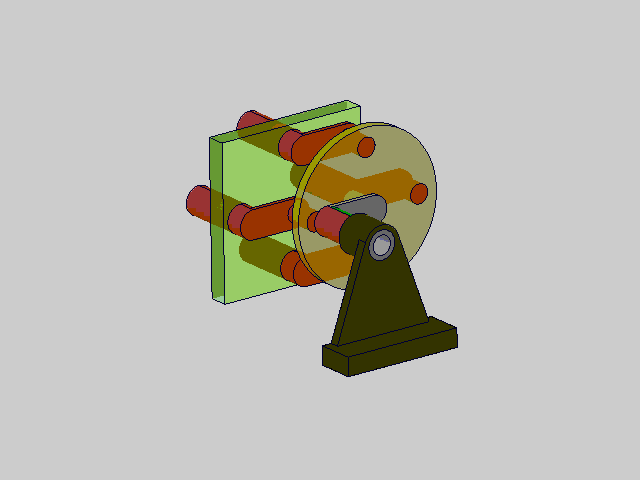

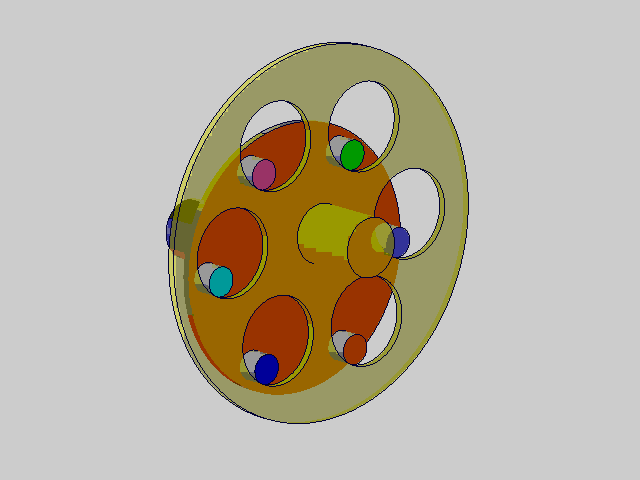

孔销联轴器▼

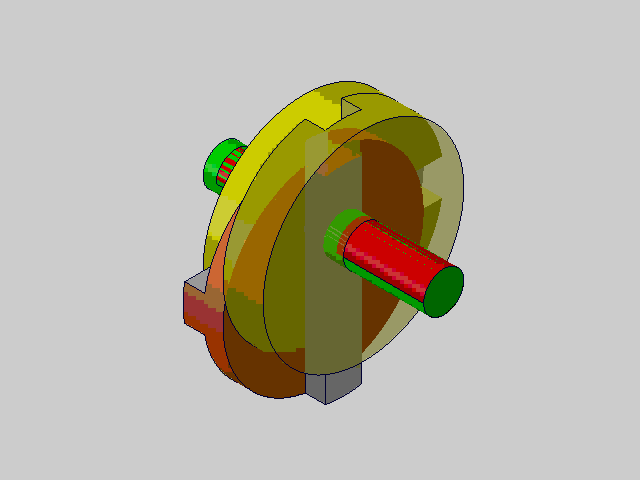

十字槽联轴器▼

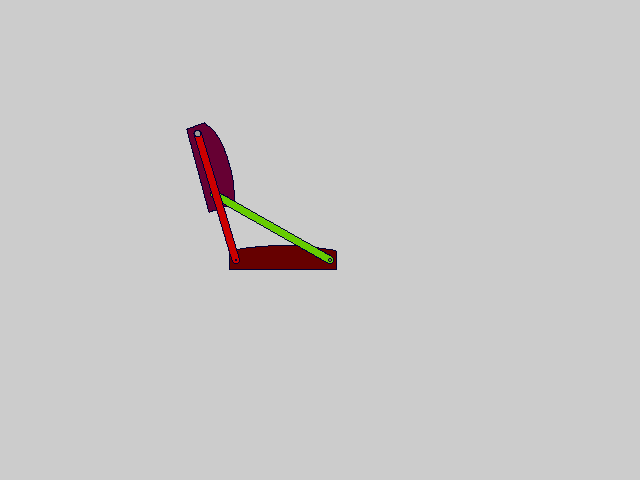

可逆转座席机构▼

这是一种可以使座椅或座席实现正反方向旋转的机构。在卸料小车等设备中，它允许操作人员根据需要轻松调整面向方向，提高了操作的便捷性和舒适性。其设计通常基于旋转副和锁定装置，结构巧妙，旨在满足多样化的工作姿态需求。

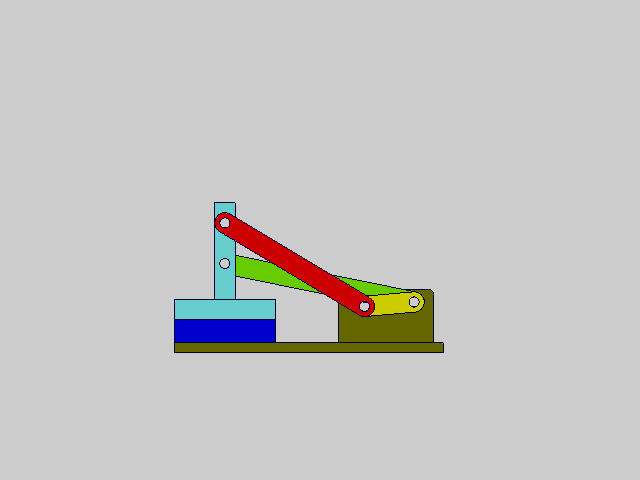

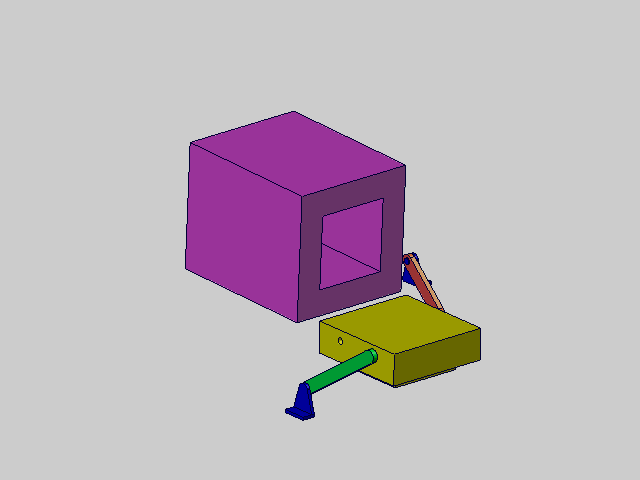

砂箱翻箱机构▼

该机构用于实现砂箱（铸造用）的翻转动作，以完成倒砂或清理工序。它通过连杆、液压缸或电机驱动，使砂箱能平稳、可靠地翻转一定角度（通常是180度）。其设计注重翻转过程的平稳性和安全性，可以简化操作流程，节省人力，并提高铸造生产线的自动化程度。

开关炉门机构▼

这是控制工业炉炉门开启与关闭的专用机构。它需要保证炉门能够顺畅、准确地动作，同时可能具备锁紧功能以确保密封和安全。其驱动方式可以是手动杠杆、气动、液压或电动，通过连杆、齿轮或直接推拉来实现，是确保炉窑作业效率和操作安全的关键部件。

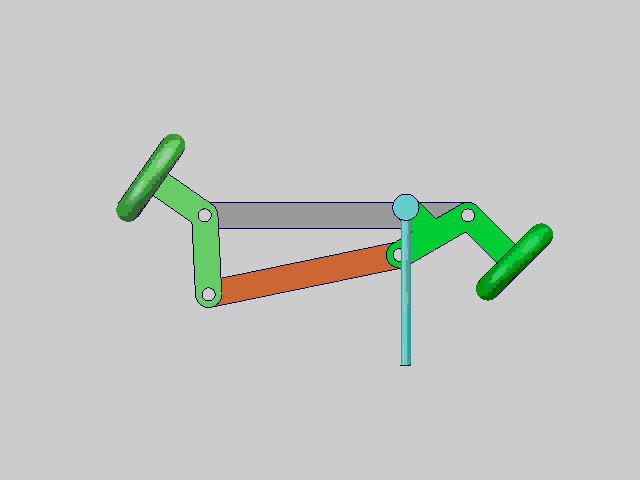

前轮转向机构▼

在卸料小车或类似移动设备中，前轮转向机构用于实现车辆的灵活转向。它通常基于阿克曼转向原理或采用连杆机构，将驾驶员的转向输入（如方向盘或操纵杆）转换为前轮角度的变化。良好的转向机构设计能保证小车在狭小空间内机动，适应复杂的作业路径，提高整体操控性。

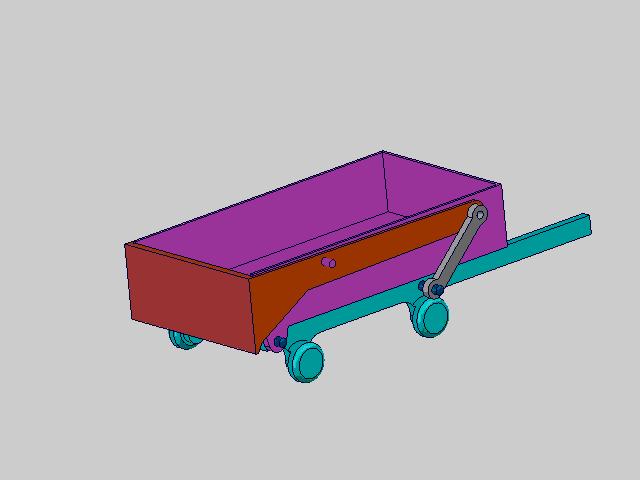

卸料小车挡板自动开启装置▼

该装置用于在卸料过程中自动控制小车挡板的开合。它可能通过传感器检测物料位置或接收控制信号，然后驱动执行机构（如气缸、电机配合连杆）来打开或关闭挡板。这种自动化设计简化了操作步骤，提高了卸料作业的连续性和效率，同时也有助于保障操作安全。

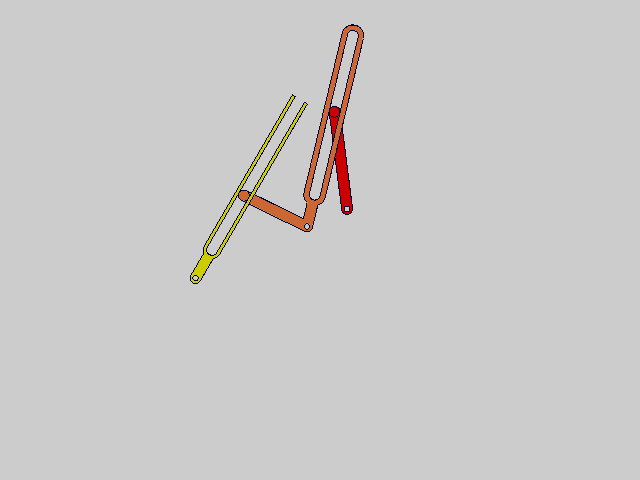

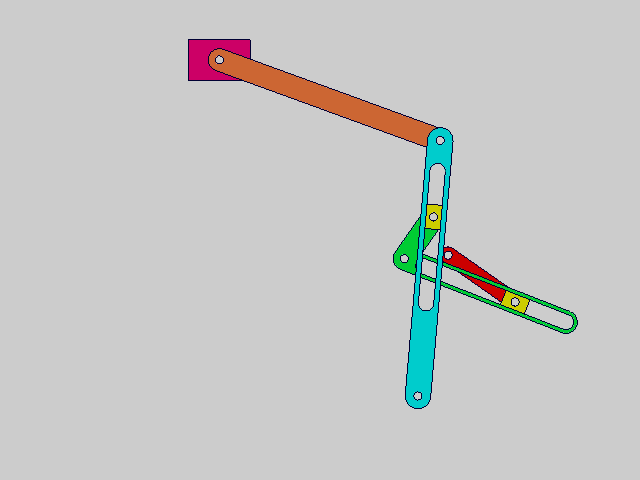

转动导杆与摆动导杆串接机构▼

这是一种将转动导杆机构和摆动导杆机构串联组合而成的复合机构。转动导杆能将连续转动转换为往复移动或摆动，再串联摆动导杆后，可以进一步改变运动的幅度、相位或轨迹。这种串接方式能实现更为复杂的输出运动，满足特定的工艺要求，例如在纸张处理设备中实现精确的间歇送进或定位。

双导杆间歇机构▼

该机构利用两个导杆的配合运动，实现输出件的间歇性运动（即周期性的“运动-停止-运动”）。它常见于需要定时停顿的自动化设备中，如切纸机、包装机或送料装置。通过巧妙设计导杆的轮廓或相对运动关系，可以精确控制间歇的时间和位置，提高生产节奏的准确性。

转动导杆切纸机构▼

这是一种专用于纸张切割的机械机构，其核心通常是一个转动导杆机构。它将输入轴的连续旋转运动，转化为切刀所需的往复直线运动或特定轨迹运动。转动导杆机构能提供良好的力学特性和运动曲线，使切纸动作快速、有力且精准，是许多切纸机械的基础传动形式。

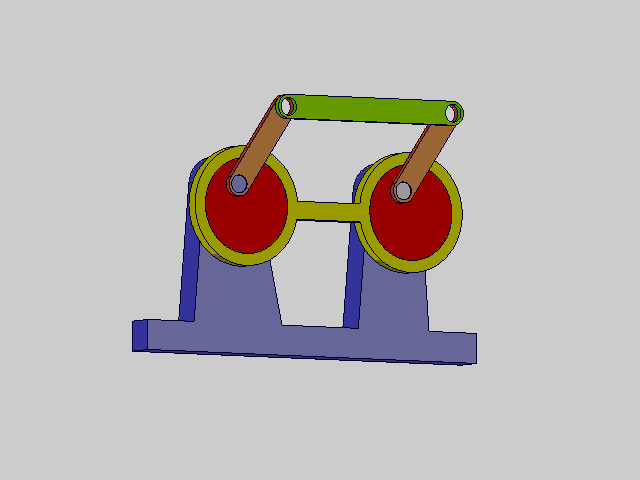

双偏心双平行四边形机构▼

曲柄驱动四组四杆机构▼

三联平行四边形机构▼

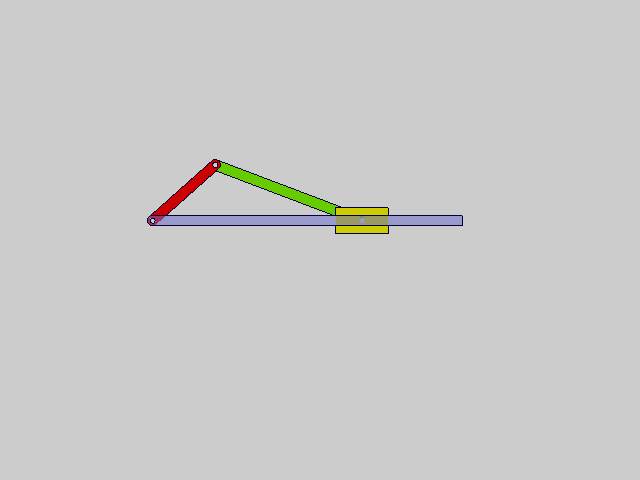

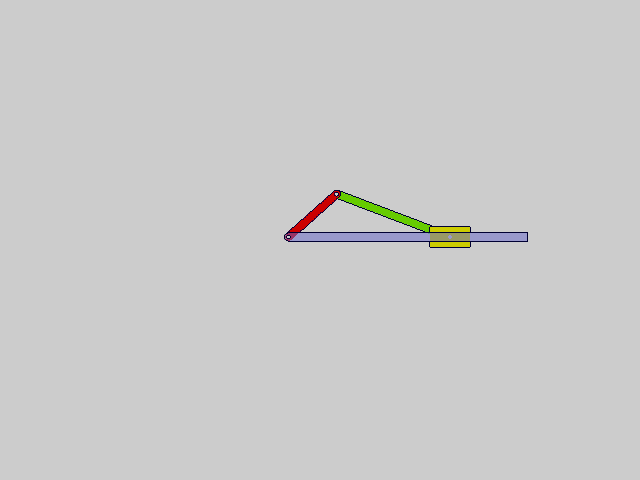

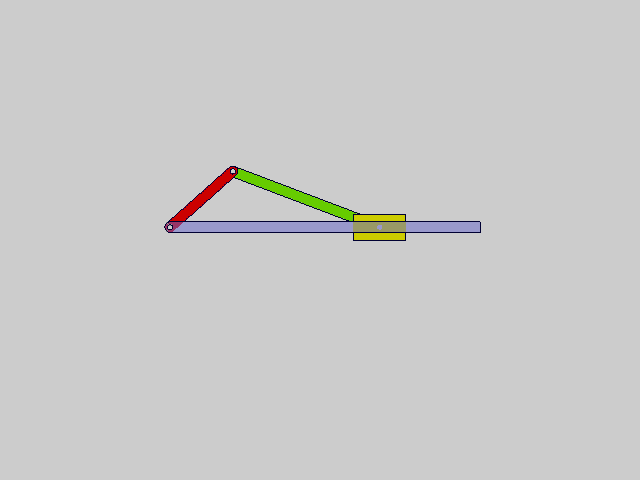

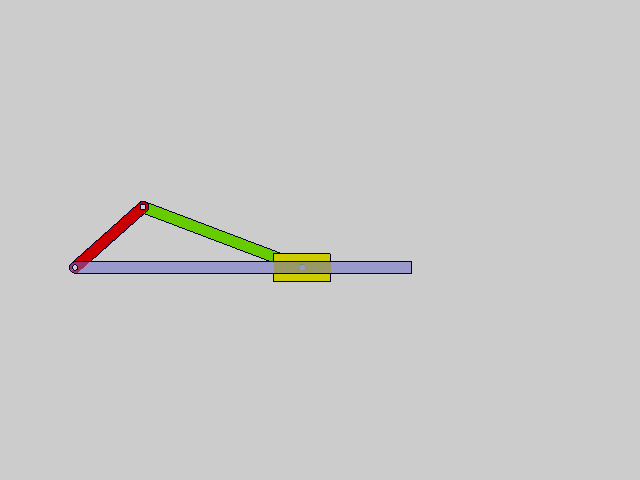

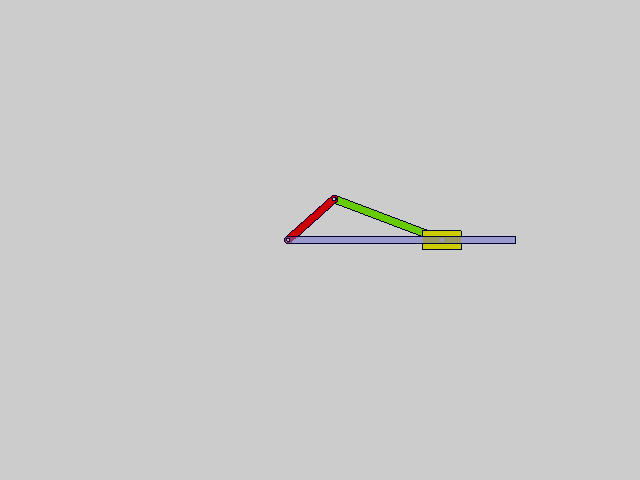

曲柄滑块机构▼

这是最基本、应用最广泛的连杆机构之一，由曲柄、连杆和滑块组成。它将曲柄的旋转运动转换为滑块的往复直线运动，或反之。内燃机中的活塞-连杆-曲轴系统就是典型应用。其结构简单，可靠，广泛用于压缩机、冲床以及各种需要直线往复驱动的机械中。

转动导杆机构▼

在转动导杆机构中，作为导杆的构件能绕固定轴作整周转动。当曲柄长度小于机架长度时，曲柄整周旋转会驱动导杆作非匀速的整周转动。这种机构能将匀速输入转换为非匀速输出，可用于要求从动件作整周转动但需变速的场合，如某些特殊泵或搅拌器。

导杆主动 从动杆变速▼

这描述了转动导杆机构的一种工作模式：以导杆作为主动件输入运动，从而使与之相连的从动杆（曲柄）输出变速运动。当导杆匀速转动时，从动曲柄的角速度会周期性变化。这种特性可用于实现机构的急回特性或满足某些工艺过程中对速度有特定变化规律的要求。

曲柄摇块机构▼

在曲柄摇块机构中，与滑块构成移动副的构件是摇块，它只能绕某点摆动。曲柄的连续转动通过连杆带动摇块摆动，同时滑块在摇块内作相对滑动。这种机构常见于摆缸式液压泵或压缩机中，将曲柄的旋转转换为摇块的摆动及流体的压缩。

移动导杆机构▼

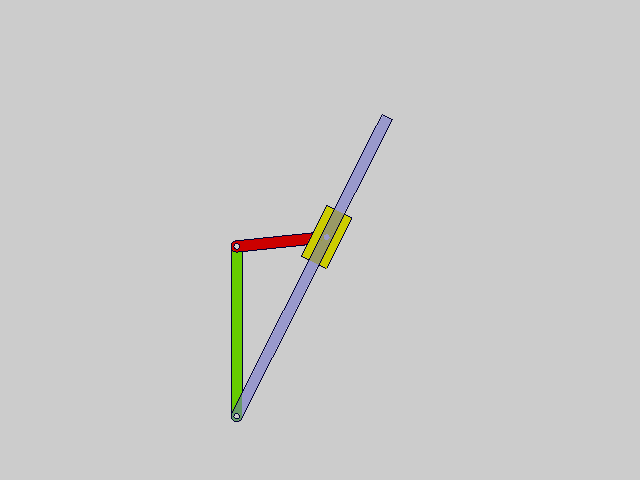

摆动导杆机构▼

在摆动导杆机构中，导杆只能在一定角度内摆动。当曲柄长度大于机架长度时，曲柄的整周旋转会驱动导杆作往复摆动。这种机构具有急回特性，即工作行程慢、空回行程快，常用于牛头刨床等需要工作机构慢进快退的加工设备中。

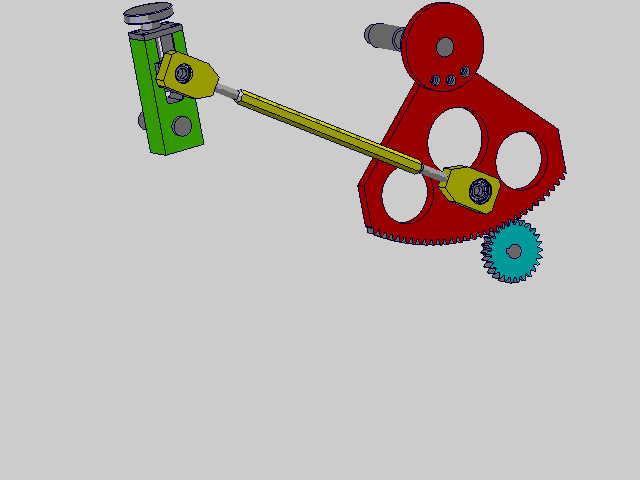

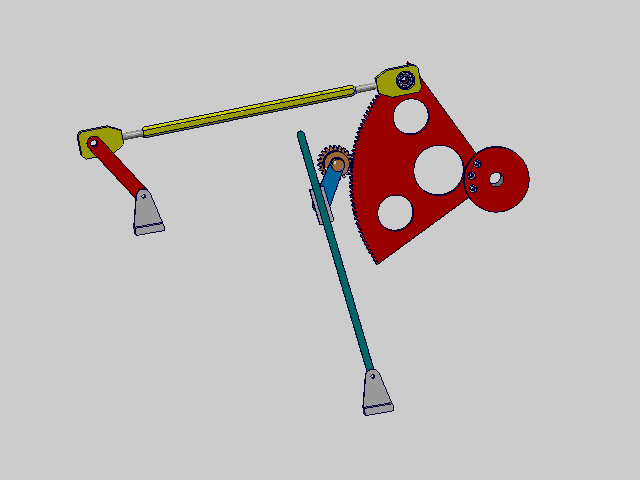

用扇形齿轮实现间歇送料机构▼

该机构利用曲柄摇杆驱动一个扇形齿轮摆动，扇形齿轮再与一个完整齿轮啮合，从而将摆动转换为齿轮的单向间歇转动。若在小齿轮轴上结合超越离合器或电磁离合器，便可实现精确的间歇送料。这种设计结构相对简单，能可靠地控制送料的时间和距离。

搅拌撒草机构▼

这是一种农业机械装置，用于均匀地搅拌和播撒草料或肥料。它通过旋转的桨叶或搅龙进行搅拌，并通过特定的抛撒盘或导流板机构将物料均匀撒布。其设计旨在提高物料分布的均匀性，简化施肥或喂饲作业，提升农业生产效率。

给定轨迹的插秧机▼

这种插秧机能够按照预先设定好的轨迹在田间进行自动插秧作业。它可能结合了导航技术（如GPS或视觉导航）和精密的执行机构，确保每株秧苗都被准确地插入田地的指定位置。这大大提高了插秧的直线度、均匀性和效率，是精准农业的重要体现。

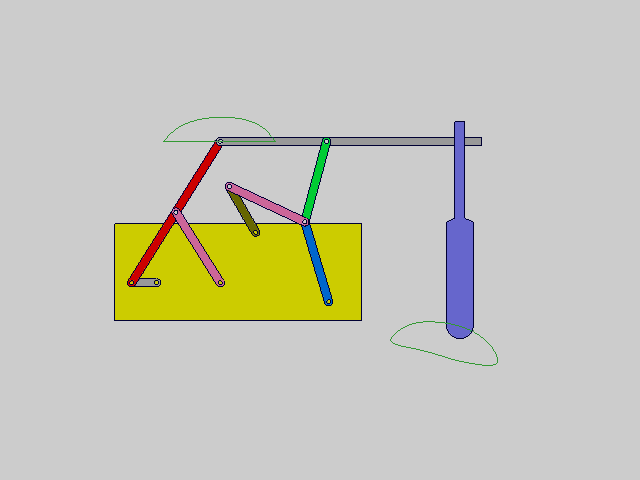

划桨机构▼

这是一种模拟人力划桨动作的机械机构，将旋转运动（如电机的输出）转换为桨叶的往复划水运动。通常由曲柄摇杆、摇杆滑块等机构串接组合而成，使桨叶能实现入水、划水、出水和回桨的完整动作循环。应用于小型船只的机械推进或娱乐设施中。

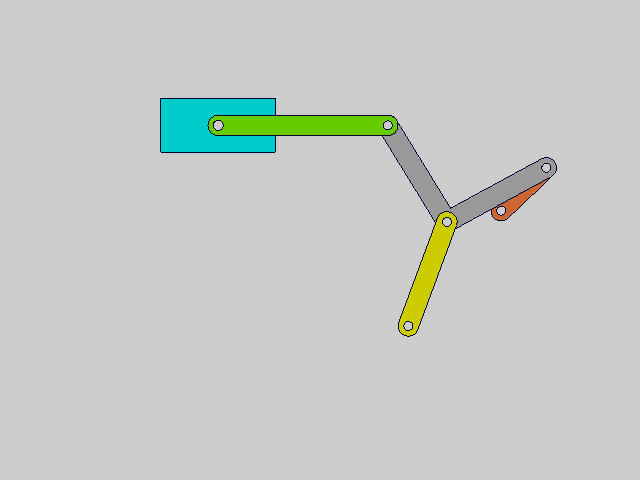

曲柄摇杆与摇杆滑块串接机构▼

这是将曲柄摇杆机构和摇杆滑块机构串联使用的一种复合机构。曲柄摇杆将旋转转为摆动，这个摆动再作为输入驱动摇杆滑块机构，最终输出滑块的直线运动。这种串联可以放大位移、改变运动规律或实现更复杂的动作，常见于一些需要长行程直线输出的设备中。

连杆上点的轨迹-连杆ABC三点轨迹▼

在四杆机构中，连杆（不与机架直接相连的杆）上不同点的运动轨迹是丰富多样的封闭曲线，这些曲线称为连杆曲线。通过改变各杆长度和点在连杆上的位置，可以获得直线、椭圆、以及各种高阶曲线。利用特定的连杆曲线来实现所需的工艺动作，是连杆机构设计的精髓之一。

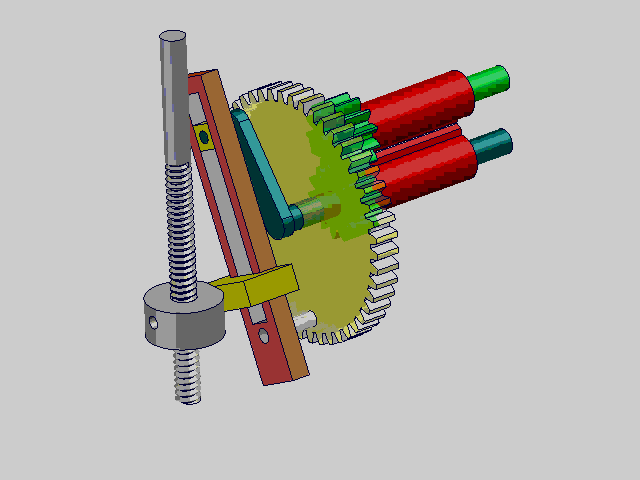

用齿轮副连接曲柄摇杆与摆动导杆机构▼

通过齿轮副将曲柄摇杆机构和摆动导杆机构连接起来，可以精确控制两者之间的运动关系和相位。齿轮传动能保证同步，并可通过齿数比改变速度或放大扭矩。这种设计使得复合机构的运动更加精确、可靠，例如应用于汽车雨刷器中，确保雨刷摆角与速度符合要求。

割草机刀片驱动机构▼

这是驱动割草机旋转刀片的核心传动机构。通常，发动机或电机的动力通过皮带、齿轮或直接传动的方式，传递到安装刀片的转轴上，使其高速旋转以切割草茎。该机构需要保证传动高效、平稳，并设有必要的安全离合器或防护装置，是割草机性能的关键。

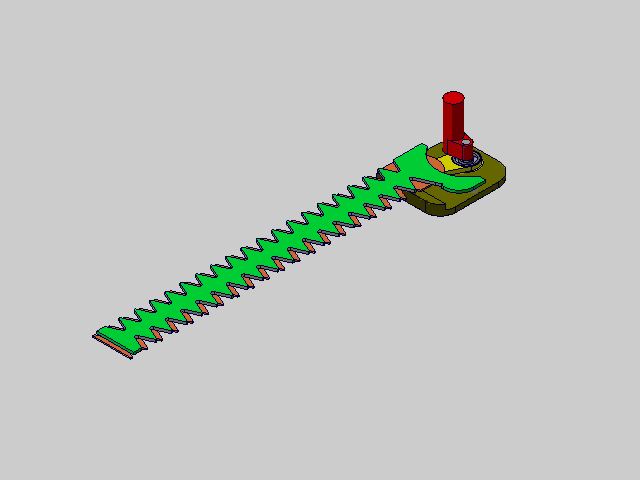

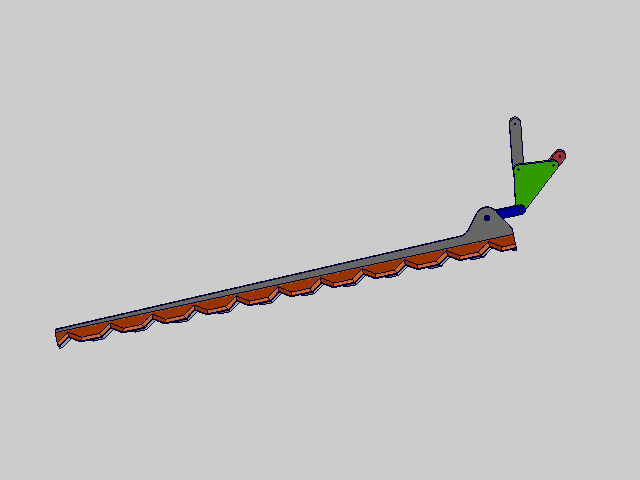

双面刀刃灌木修剪机构▼

该机构用于驱动灌木修剪器的双面刀刃，使其进行往复或旋转运动以修剪枝叶。其设计可能包含使两片刀刃相对运动的连杆或齿轮机构，以提高修剪效率和整齐度。需要具备足够的动力和良好的平衡性，以应对修剪不同硬度灌木时的负载。

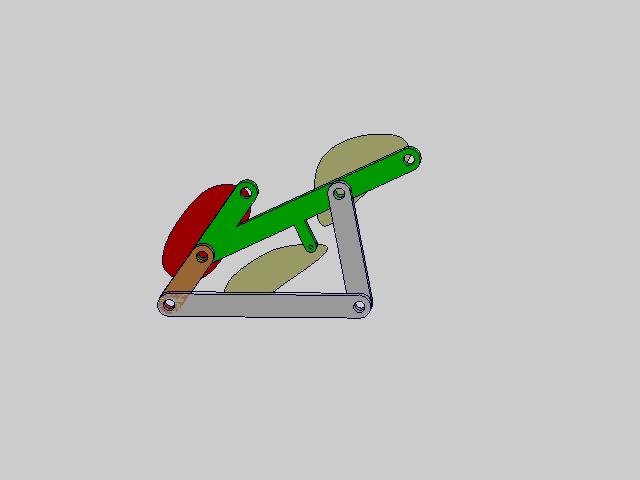

双肘杆夹紧机构▼

这是一种利用两组肘杆（铰接的连杆）串联或并联来产生巨大夹紧力的机构。在接近夹紧位置时，肘杆会趋近于死点位置，产生增力效应，从而用较小的输入力获得很大的输出夹紧力，并且具有良好的自锁性。常用于夹具、压力机等需要大力夹紧的场合。

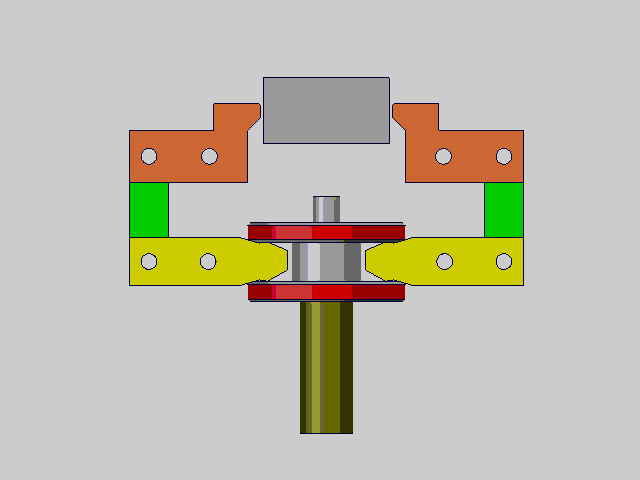

不自锁推拉式夹紧机构▼

与自锁夹紧机构相反，这种机构在撤去外力后，夹紧力会自动释放或不具备自锁功能。它通常通过简单的推拉动作进行操作，夹紧和松开都很便捷。适用于需要频繁装卸工件、且夹持力要求不特别大的场合，操作快速但需注意在振动环境下可能松脱。

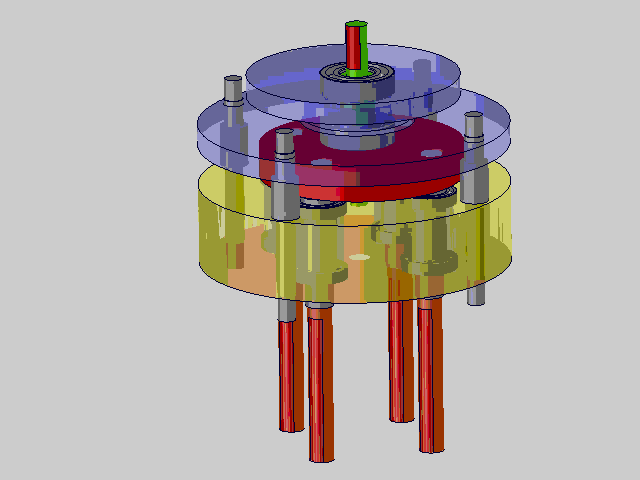

多轴钻▼

这是一种可同时驱动多个钻头进行钻孔加工的机床或装置。其核心是能够将单一动力源（一台电机）的动力同步分配到多个主轴上的机构，可能采用齿轮箱、万向联轴器或同步带等方式实现。多轴钻大大提高了孔加工的效率，特别适用于零件上多孔系的批量加工。
