【CAD插件】自动布桩2.0
↑ 点击上方「工程码农」可快速关注我们
还可以长按下方二维码添加微信
01 前言
大家好，在广泛征取大家的意见后，小编对以前编写的自动布桩插件进行了全新的改版升级，更改了布桩的步骤，大幅优化了布桩的效率。此次更改，对代码进行了全部重构，为了广泛的兼容性（支持AutoCAD、中望CAD、浩辰CAD），仍然使用 Autolisp 进行编写，下面进行介绍。
02 插件介绍
➤ 插件使用流程。各为了赋予用户更多的权限和自由度，插件改版为分步骤进行，具体流程如下：

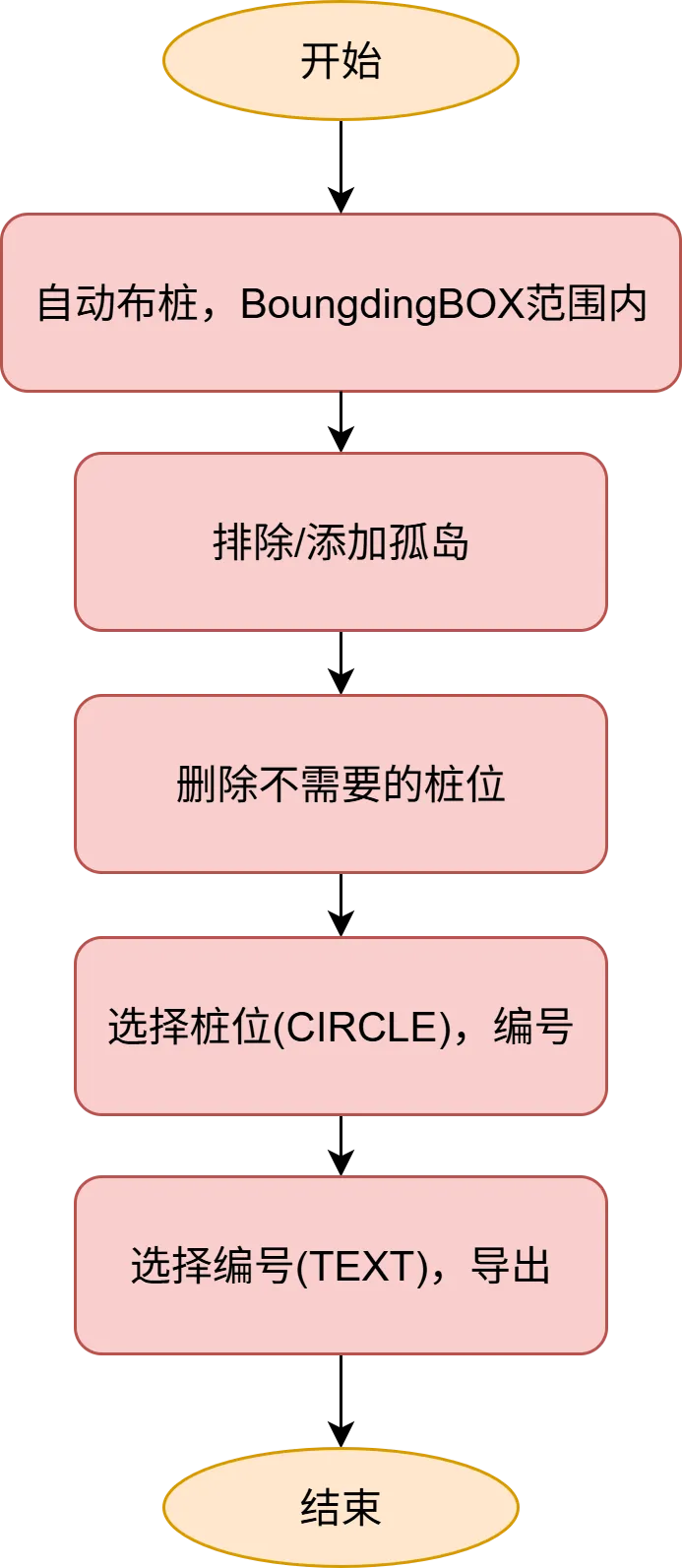

图1：插件使用流程
➤ 加载插件。使用 APPLOAD 命令，选中插件，加载即可；插件会弹出使用提示如图。

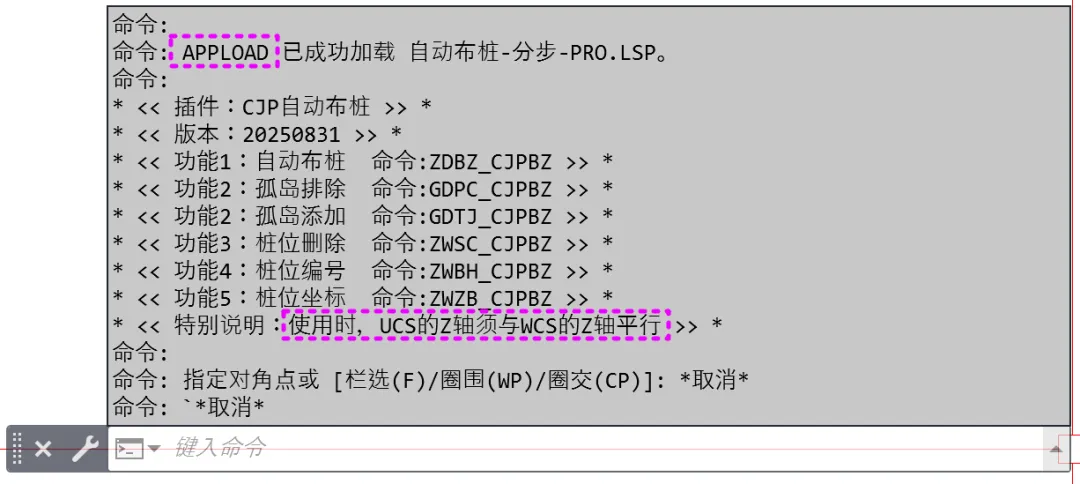

图2：加载插件

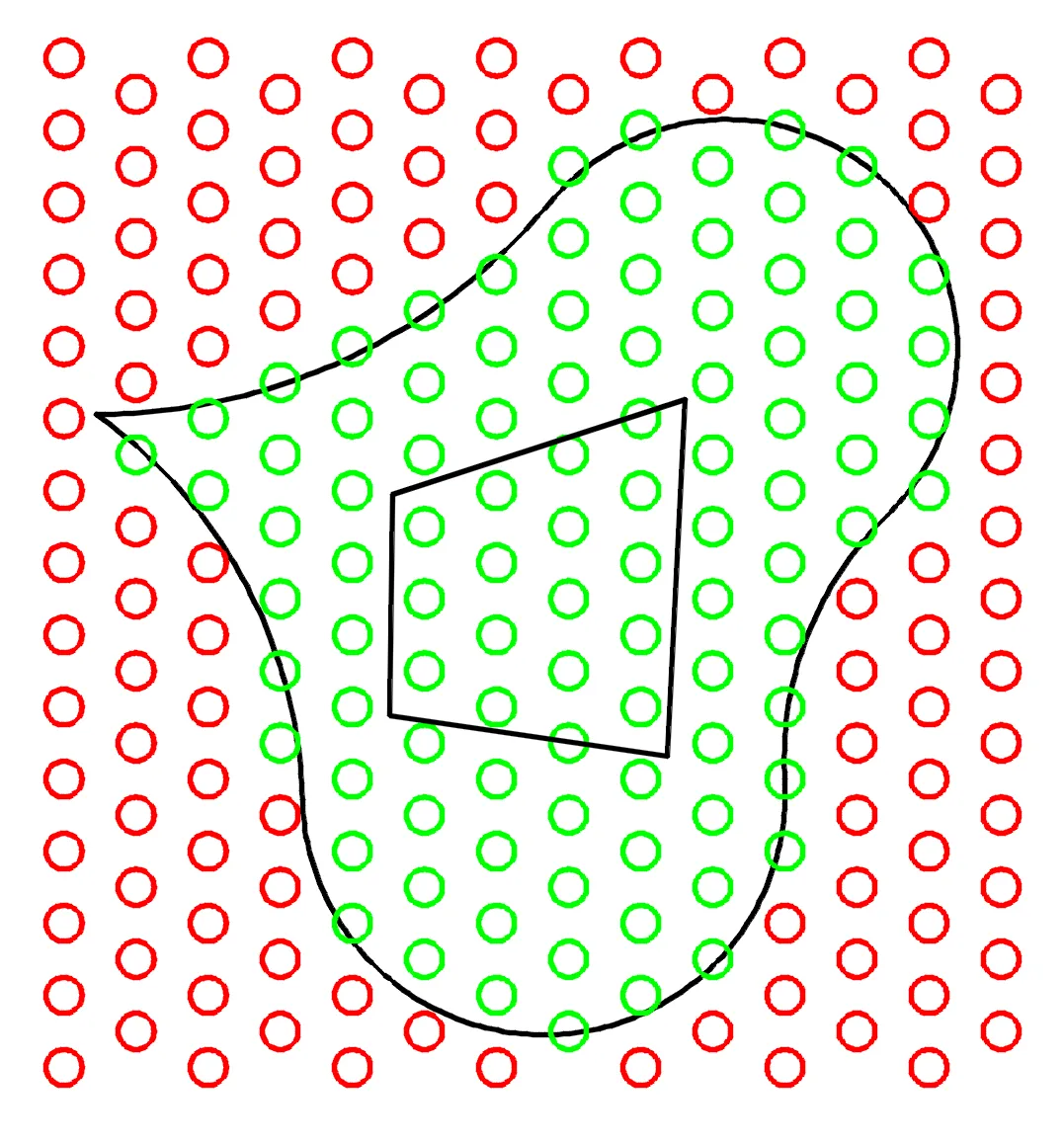

➤ 自动布桩。依用户设置的 UCS 坐标系，按 “先沿 X 轴成排、每排沿 Y 轴” 顺序布桩；需用户选择多段线（LWPOLYLINE，支持曲线），插件自动计算与 UCS 的 X、Y 对齐的包围盒，再按用户输入的布桩形式、间距、桩半径参数布桩，桩位绘于 “cjp-zj-pos” 图层；结果中，多段线范围内桩位为绿色，范围外为红色。

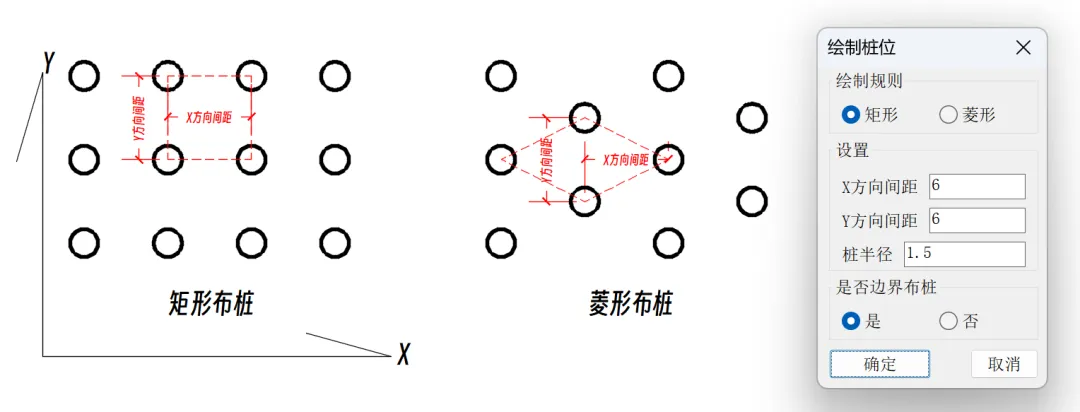

图3：自动布桩界面说明
图4：自动布桩
➤ 孤岛排除或添加。该步骤用于排除第一步多段线内不想绘制桩位的孤岛，可以批量进行选择，孤岛内的桩位会被更改为红色，想要重新添加桩位绘制的可以使用孤岛添加功能。

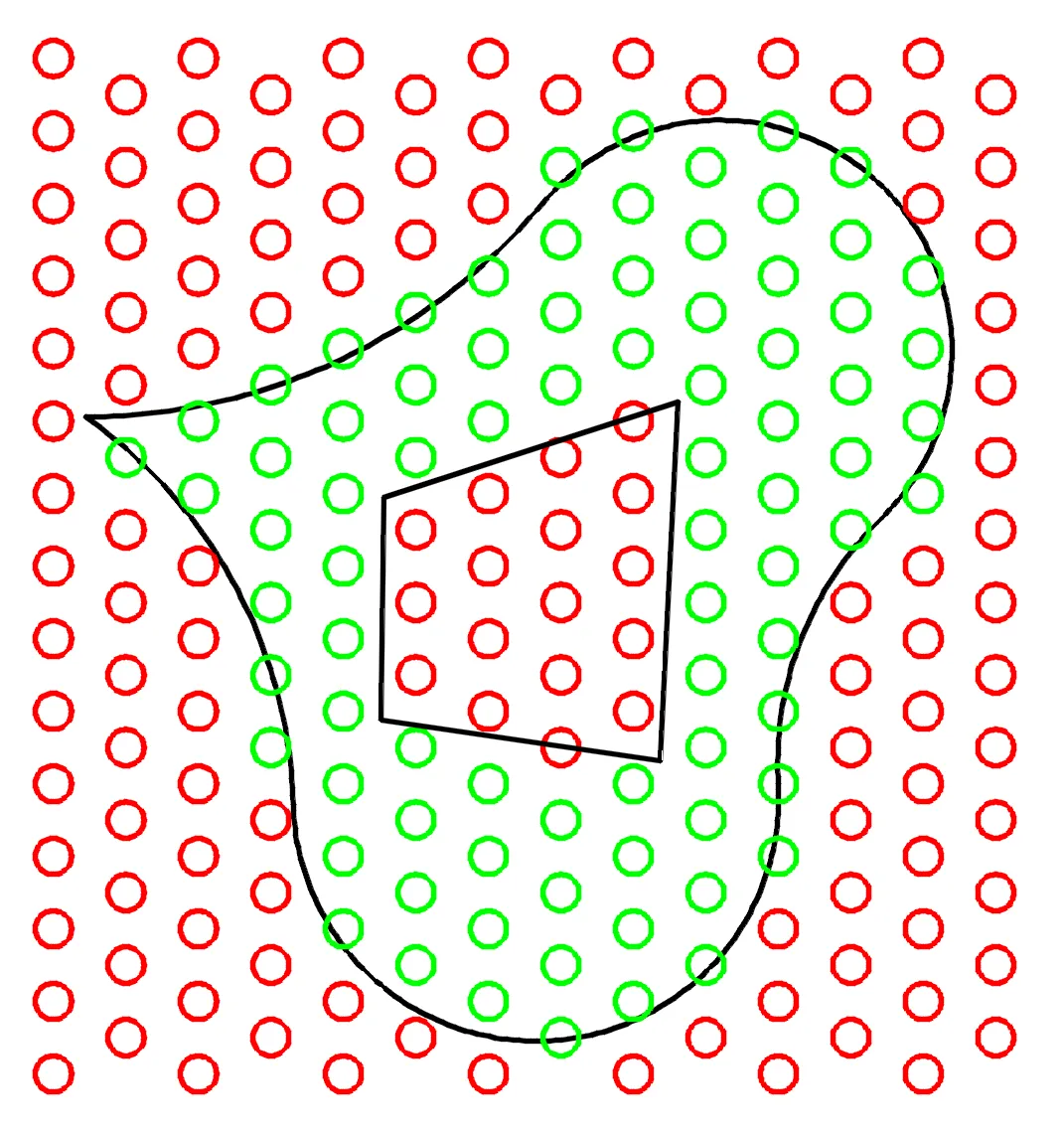

图5：孤岛排除

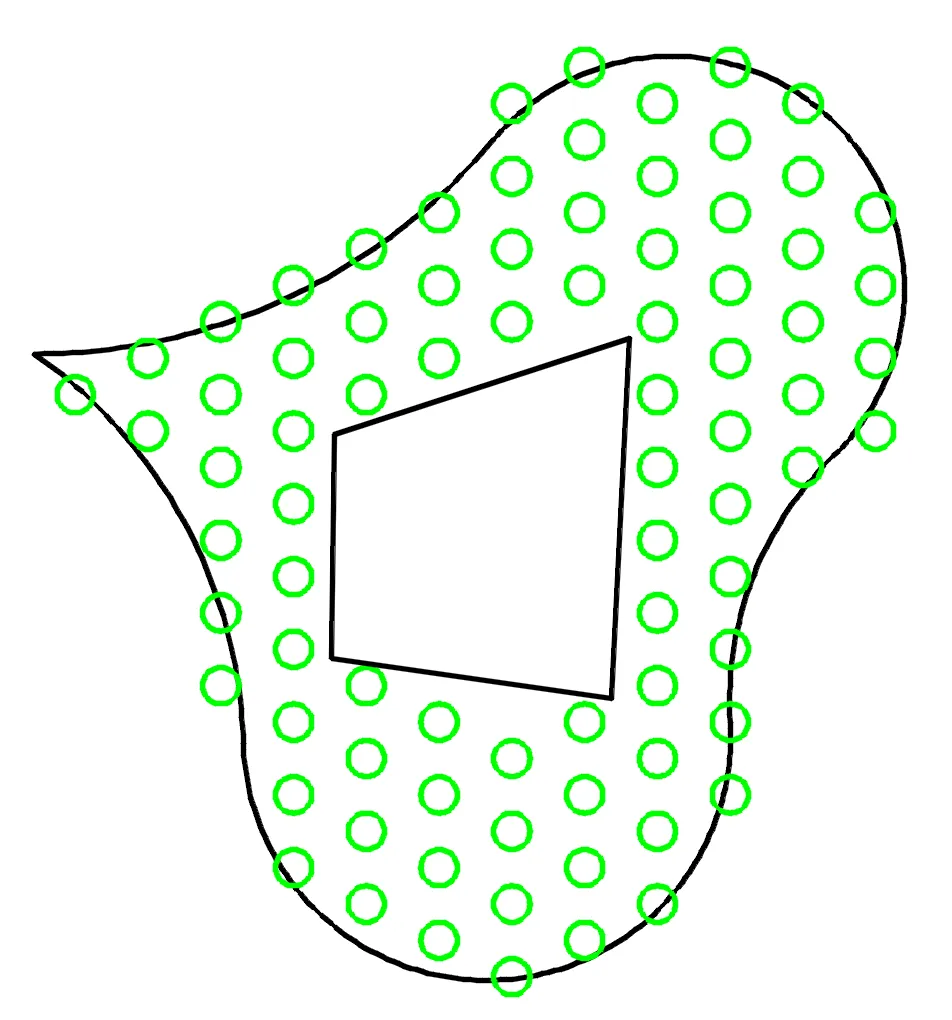

➤ 桩位删除。在桩位布置好并确认无误后，该功能可用于批量删除不需要的桩位，方便后续的编号。
图6：桩位删除
➤ 桩位编号。依 UCS 坐标系，支持 Z 形（X 轴递增，X 相同则 Y 轴递增）和 S 形（X 轴递增，偶数排 Y 轴递增、奇数排 Y 轴递减，排数从 0 起）编号；可设编号前缀、后缀及统一或分排编号，编号绘于 “cjp-zj-num” 图层。

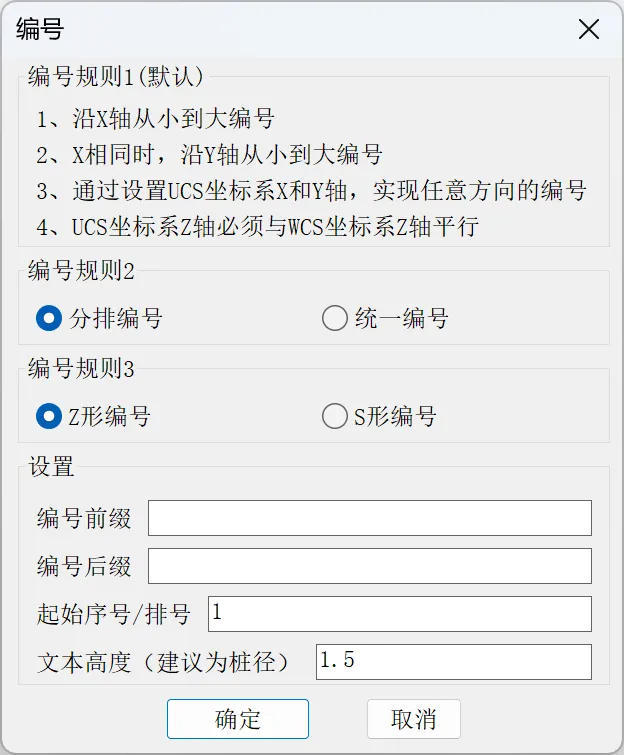

图7：桩位编号界面
图8：桩位编号
➤ 桩位坐标导出。该步骤须选中编号的文本（TEXT），然后导出坐标，格式为“桩号,北坐标,东坐标”。
03 特别说明：桩位编号
➤ 分排编号和统一编号的区别，如下图。

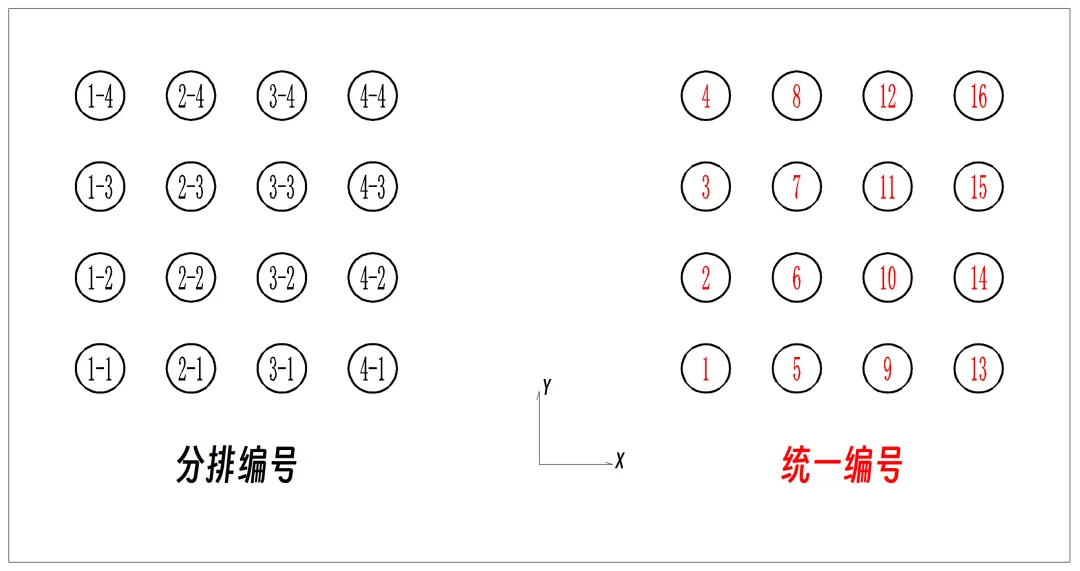

图9：分排编号与统一编号

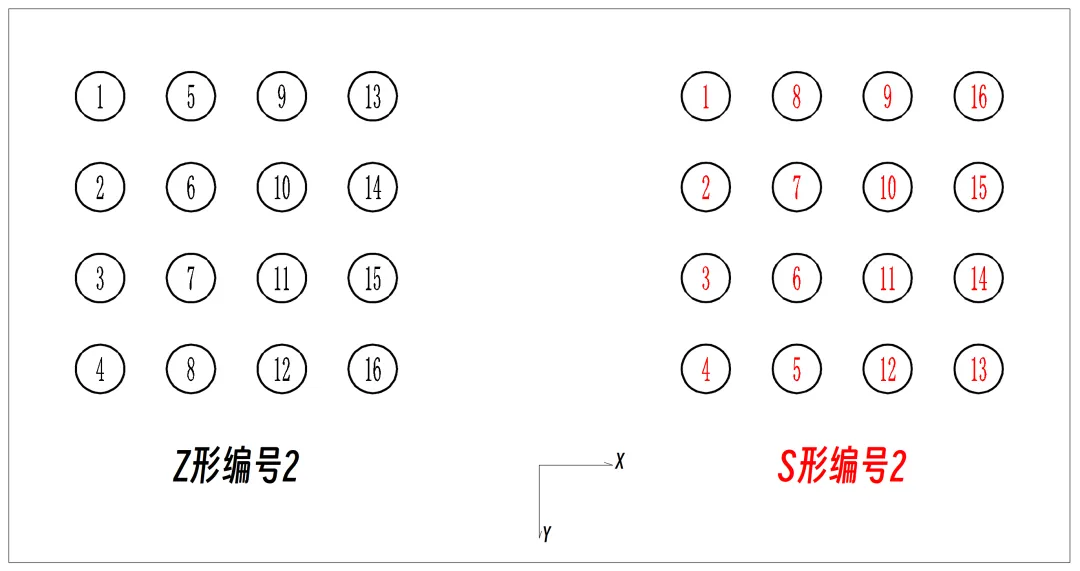

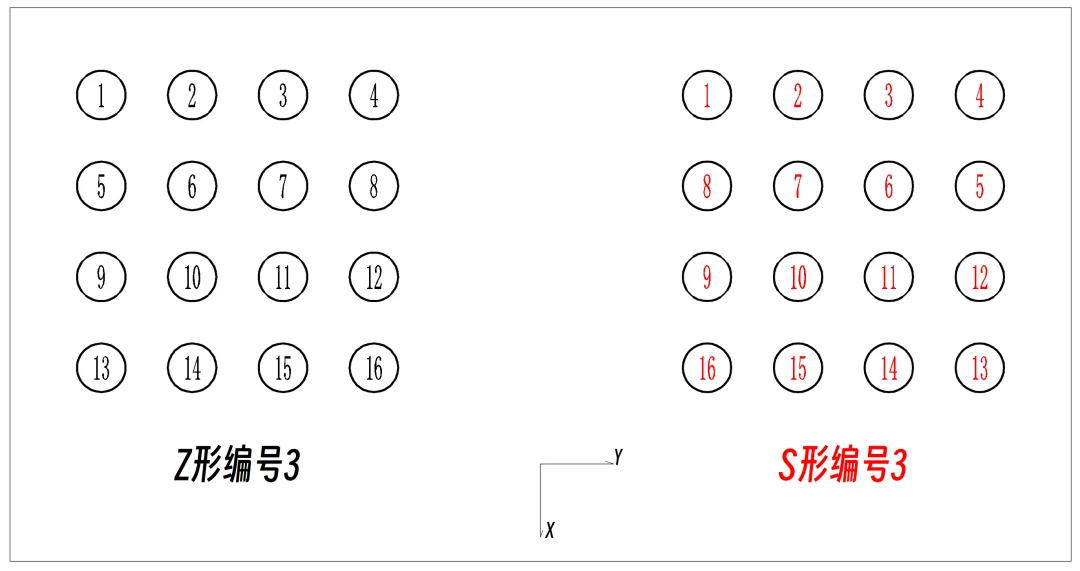

➤ UCS坐标系和编号规则的关系如系列下图，图中左侧为Z形编号，右侧为S形编号，中间为UCS坐标系的定义。

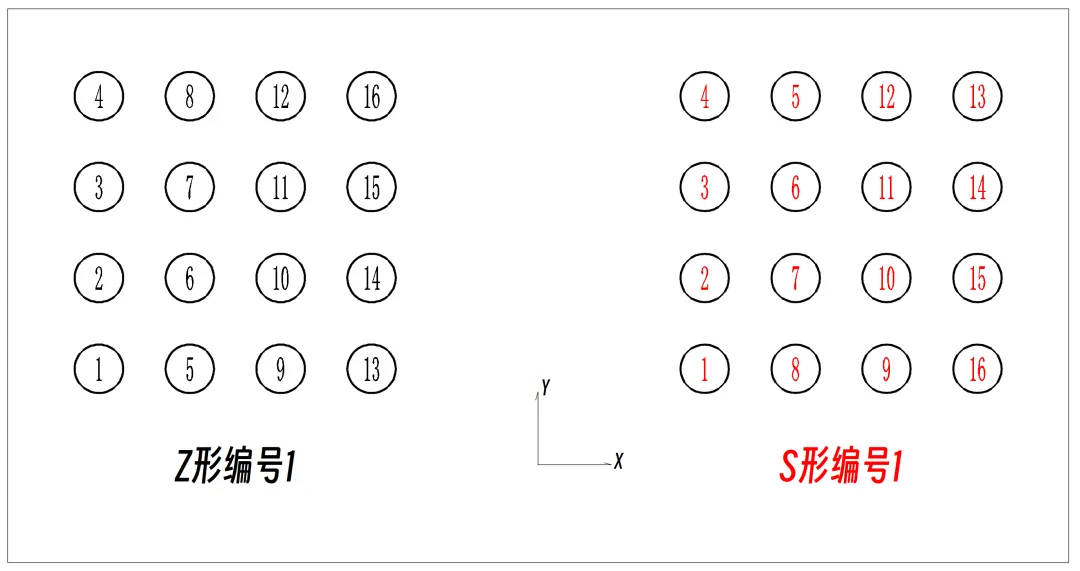

图10：UCS坐标系和编号规则的关系示例1
图11：UCS坐标系和编号规则的关系示例2
图12：UCS坐标系和编号规则的关系示例3

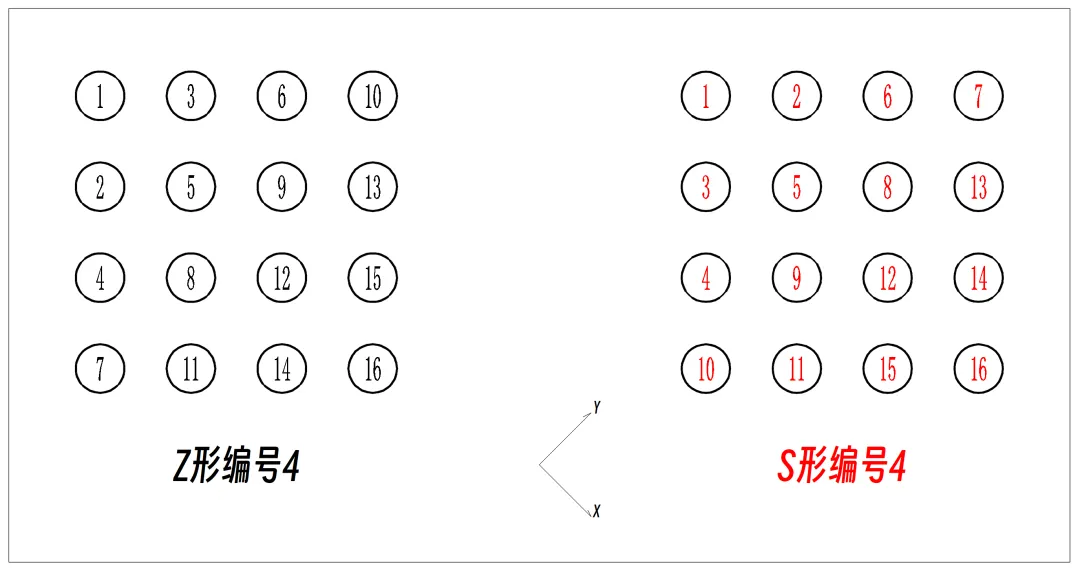

图13：UCS坐标系和编号规则的关系示例4
04 结尾
欢迎大家一起交流，共同进步。
福利：购买过老版本自动布桩插件的可以联系小编，免费获取新插件喔！
