【Sketchup插件使用】使用Profile Builder 4制作常用构件.
前言
继上一次Profile Builder 4的轮廓制作，今天为大家带来使用Profile Builder 4（以下简称BP4）的构件制作方法。
想要了解相关的轮廓制作可以参考往期文章。
【Sketchup插件使用】使用Profile Builder 4制作常用轮廓。
下面的图文教学，会带大家掌握PB4制作构件的核心方法。
软件环境
Sketchup版本：2024
电脑系统：Windows11
插件版本：Profile Builder 4 v4.0.4
以上为图文教学的操作环境。
插件支持Sketchup 2017-2024版本（Windows、Mac系统均适用），不建议使用2017以下旧版本，可能出现功能兼容问题；
插件下载
插件的下载与安装可以看往期的文章内容
【Sketchup插件使用】使用Profile Builder 4制作常用轮廓。
图文教程

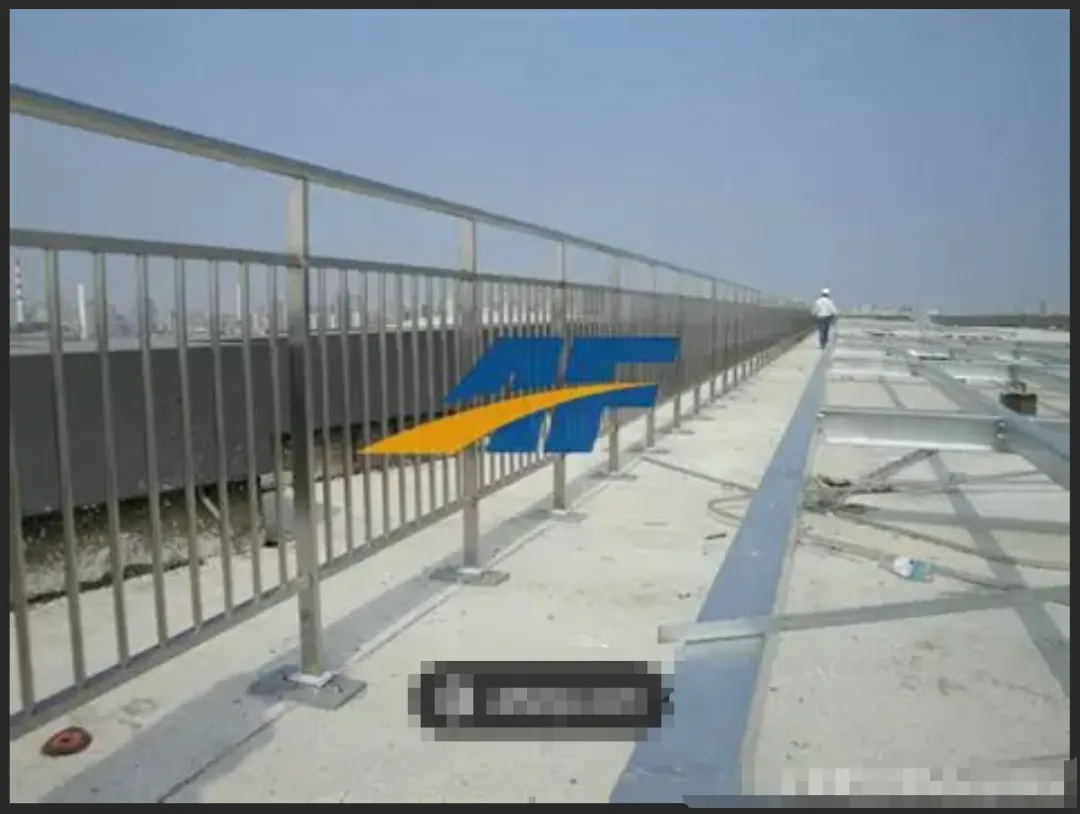

为了方便大家理解，使用的是网上随便找的图片（比较简单，方便理解制作的流程）来进行案例制作。
在没有使用到BP4插件之前，大家制作方法应该都一样，做出一段初体然后进行复制阵列，最后再去修改转角和收边问题。
使用BP4的话只需要根据所需的路径进行生成就能达到我们想要的效果，会节约很多的建模时间。

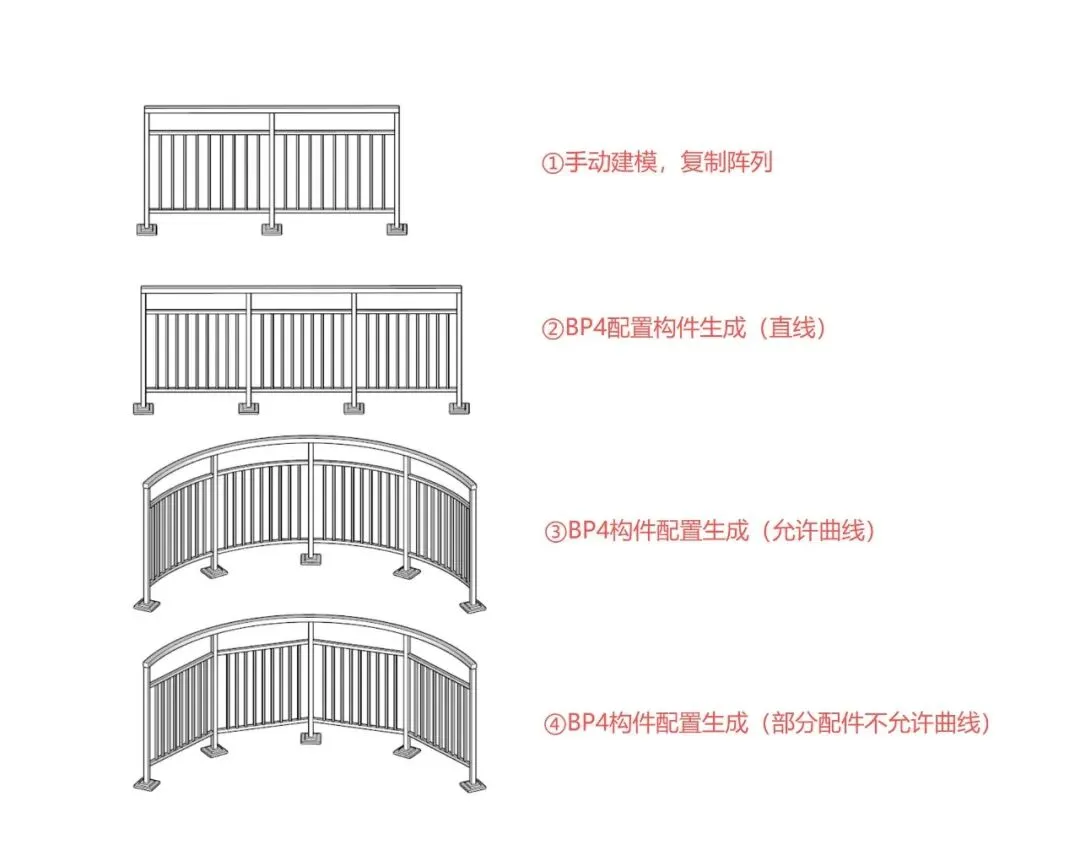

下面是手动建模与BP4构件生成的对比，手动做建模曲线就比较麻烦（所以没做）。
-
-
-

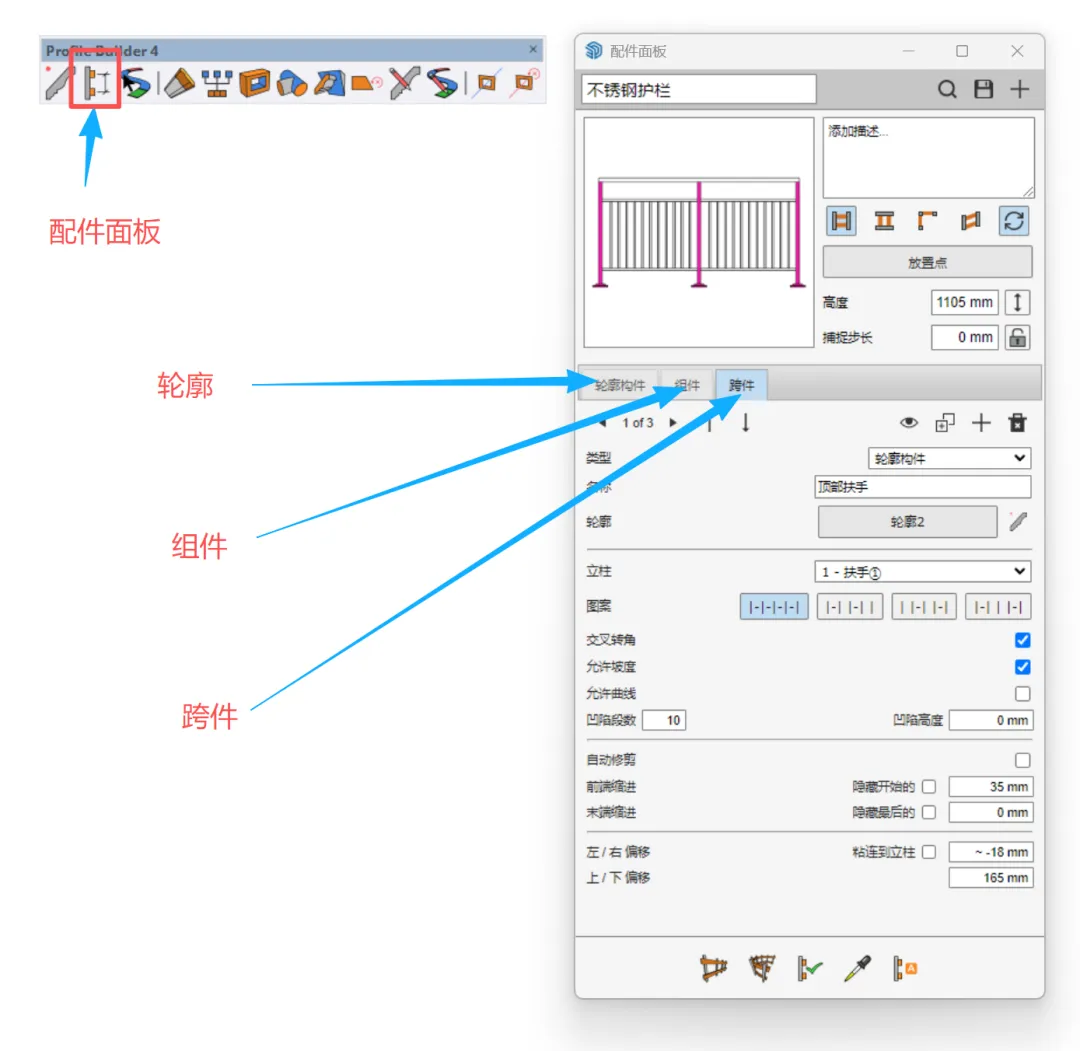

下面的构件主要就是围绕这三个功能进行配置，然后达到最后能一键生成的构件。

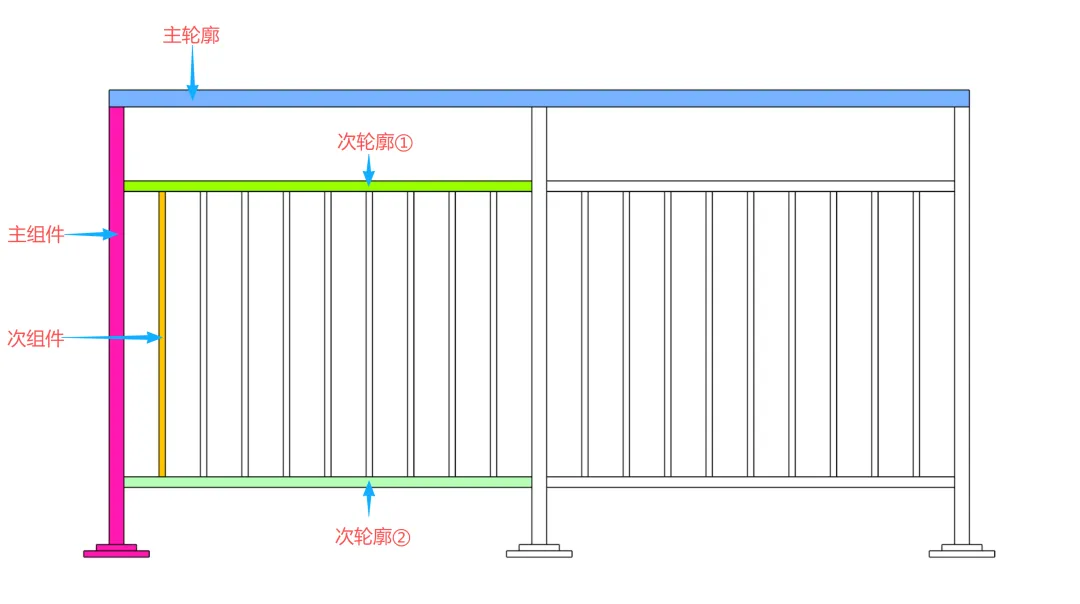

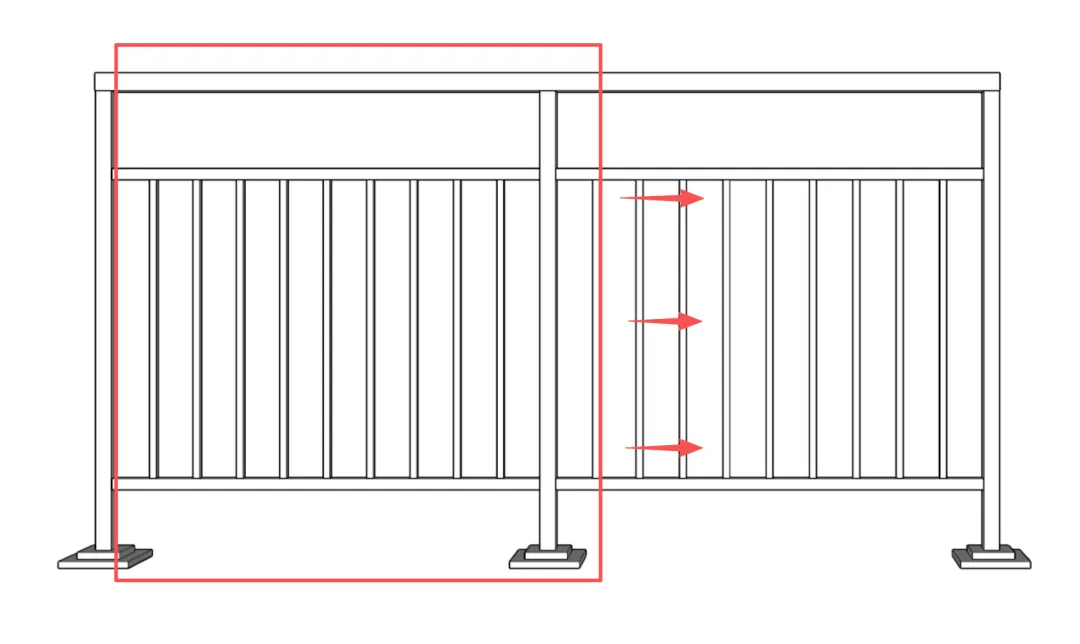

下图是将构件进行拆分的分析图，依据此分析图可以清晰地看出整个构件的组成。
在了解构件的组成之后，接下来我们就开始配置整个构件吧🎉。

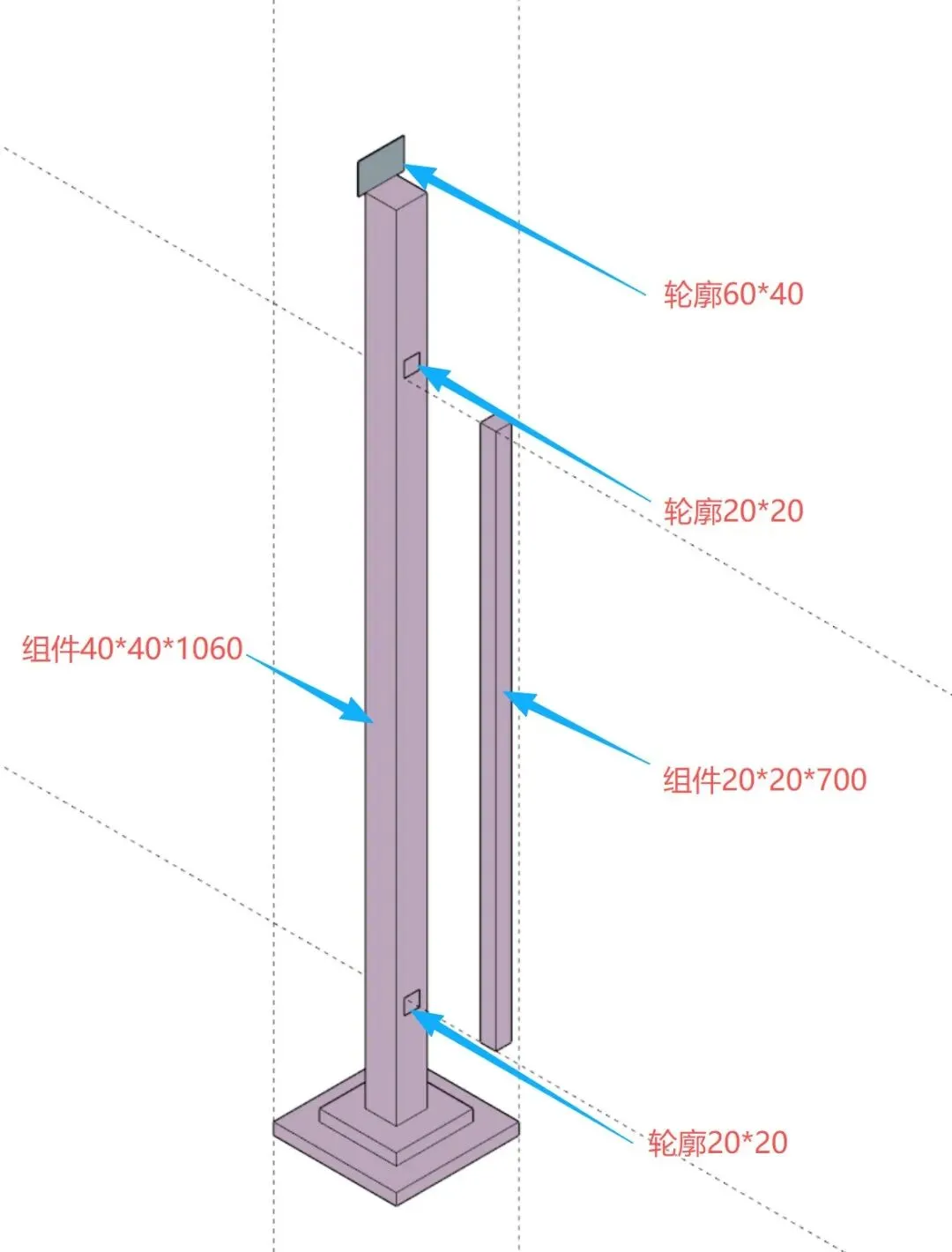

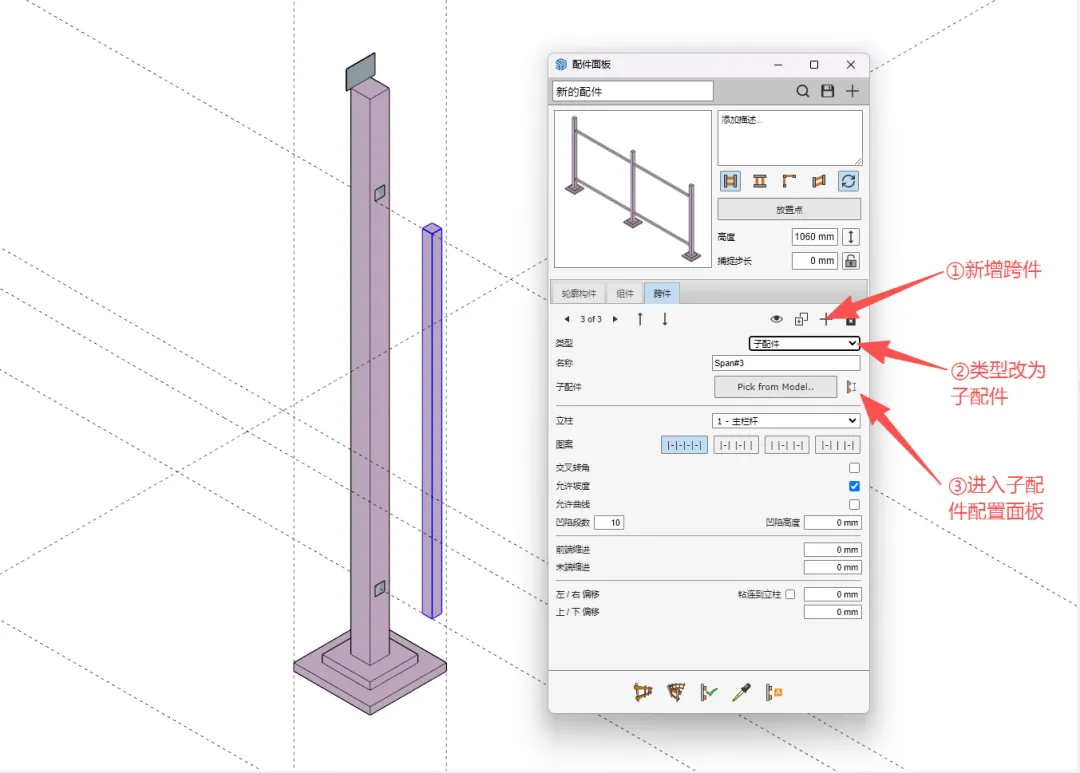

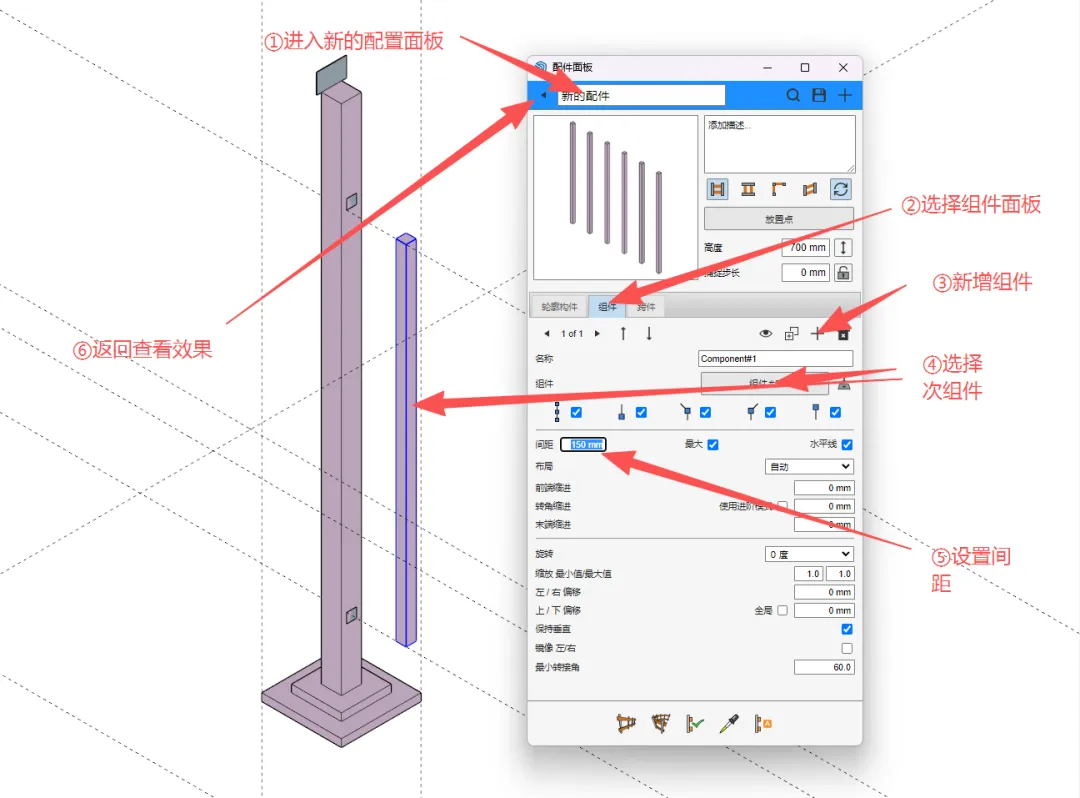

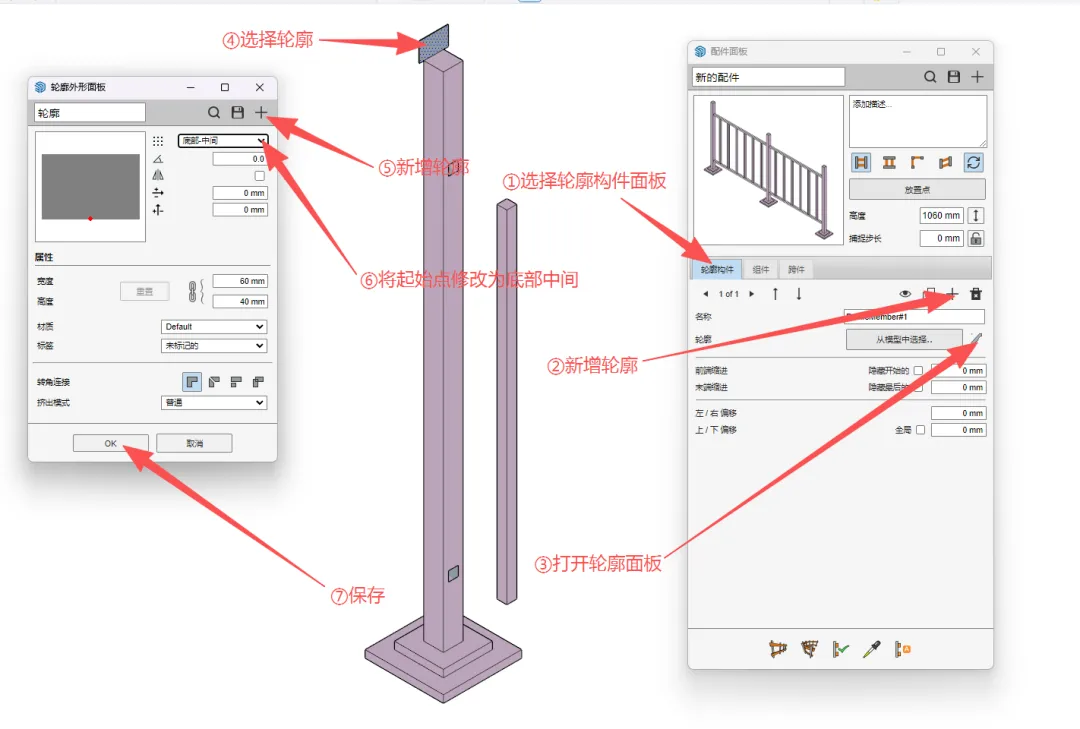

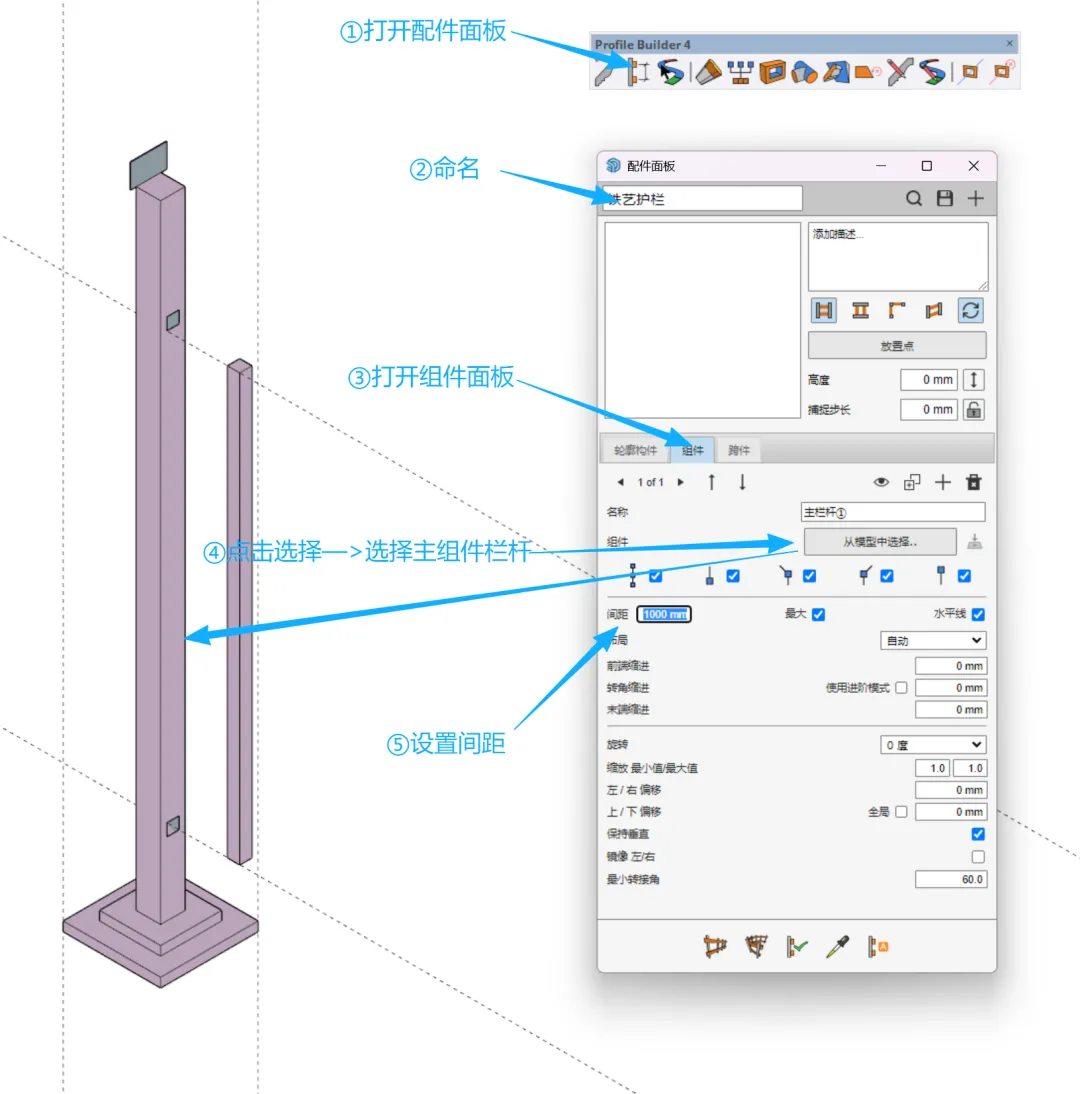

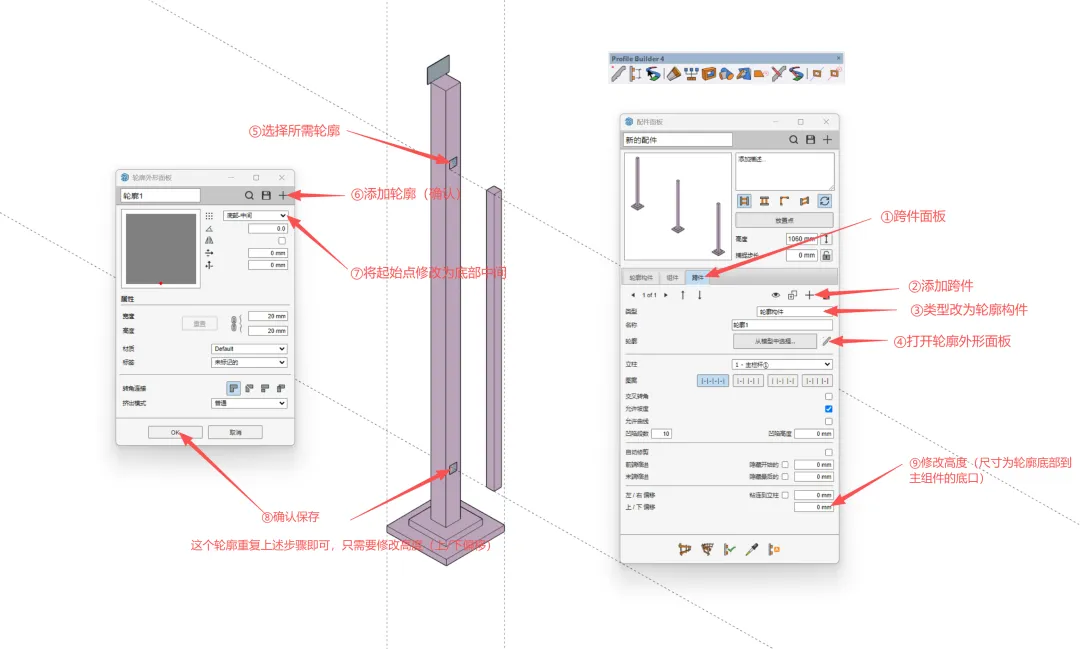

首先需要我们根据图片画出大概的主组件，次组件，主轮廓，次轮廓。
可以根据我图示的尺寸进行创建（主组件的底座就随意）。

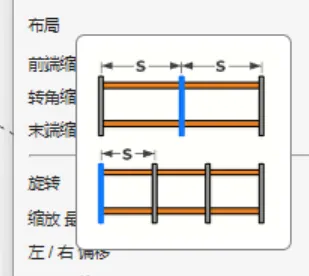

PS:配置上面的一些文字不理解的话可以鼠标触碰，会显示预览基本上就能理解具体功能。

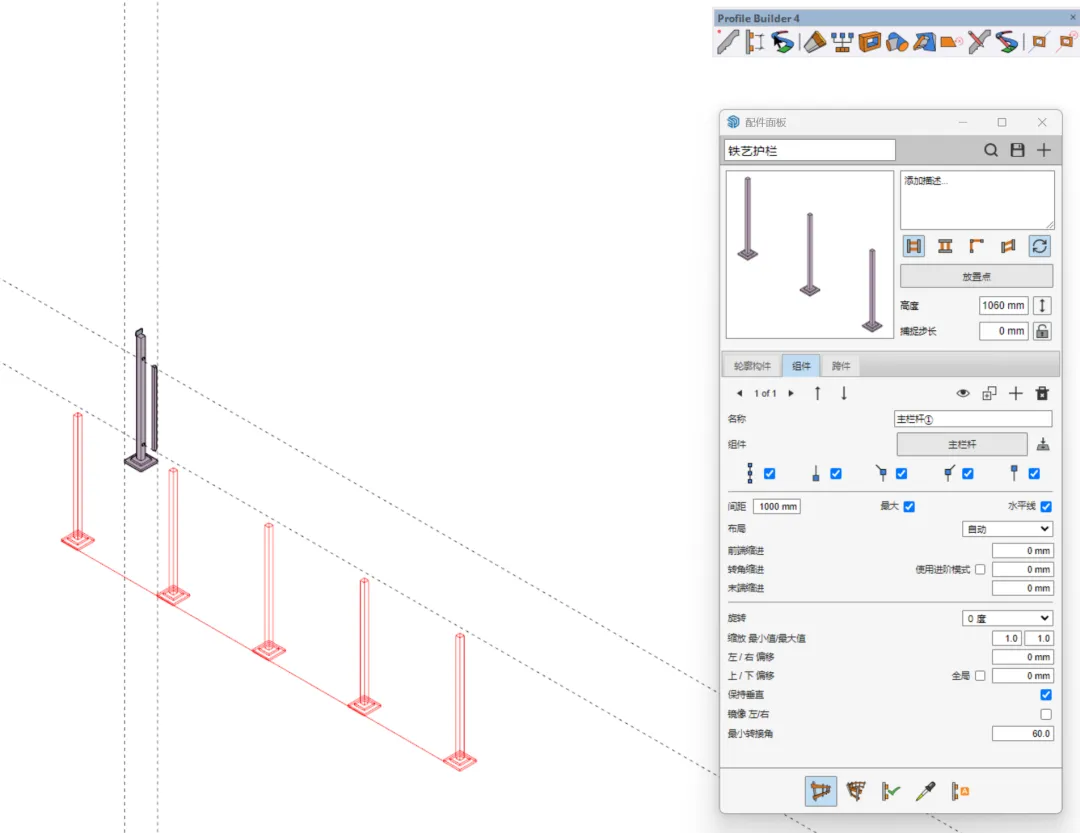

配置完成后，我们可以从预览窗口看到大致的效果，我们点击配件面板最下面创建配件即可生成当前的配置构件。

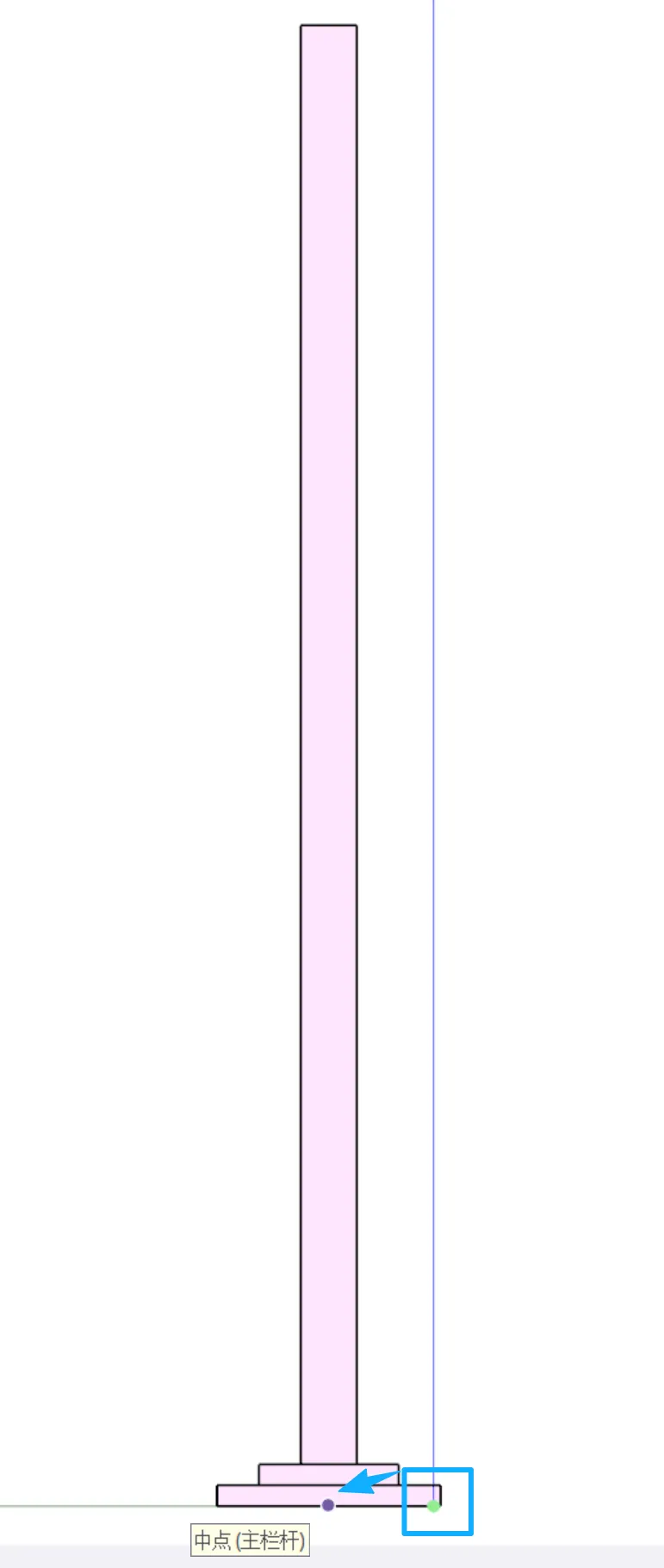

从生成的预览可以发现，生成的基点不是在组件的基于水平面的中心点。点击放置点，将起始点修改到中点（单击中点，回车键确认即可）。
两个次轮廓配置方法一样上下高度不同(高度根据实际的模型组件设置)👆

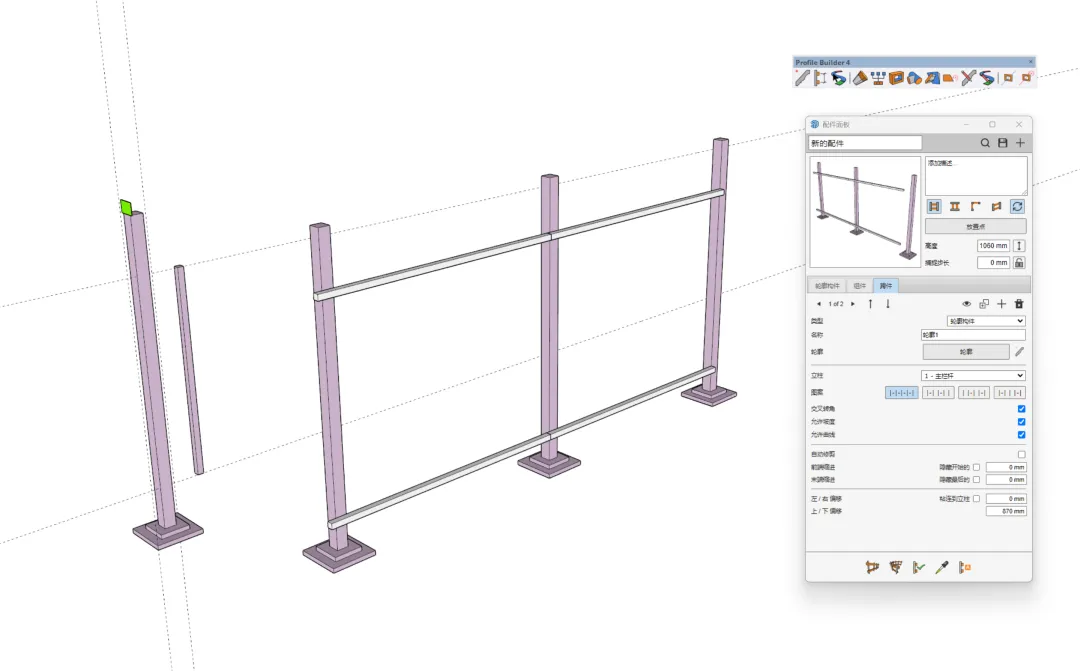

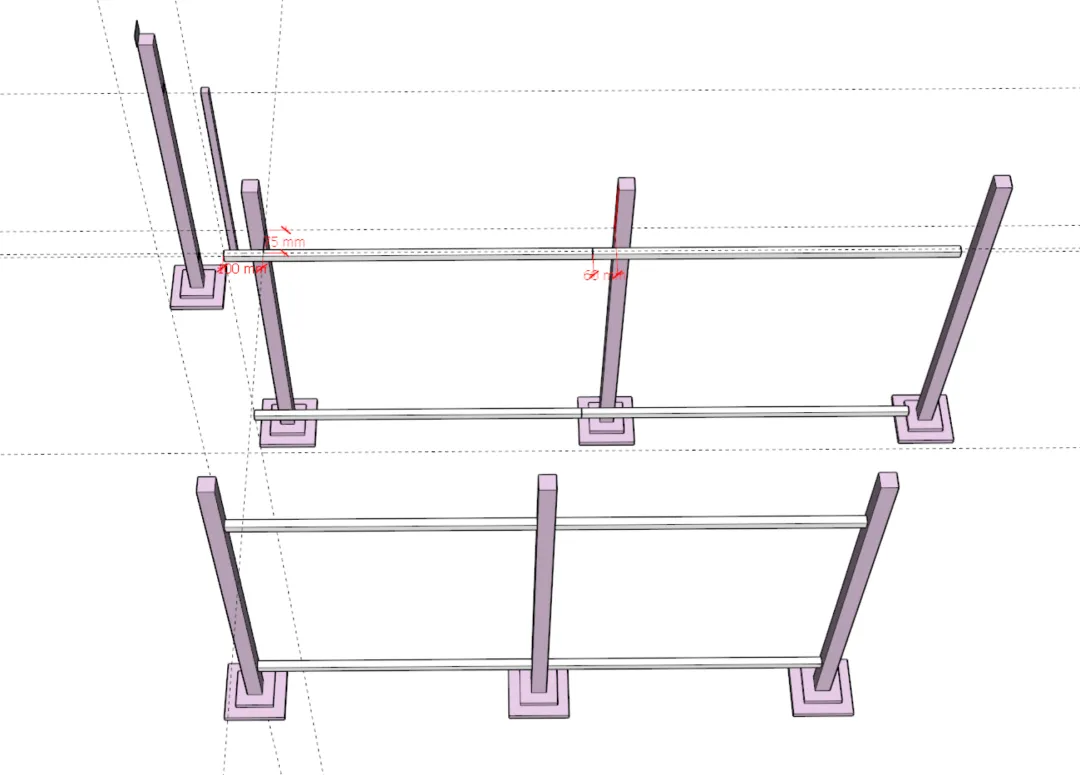

生成看一下效果，可以发现这两个次轮廓的位置都不对，需要我们通过手动测距进行修改，保证两个次轮廓在居中的位置。

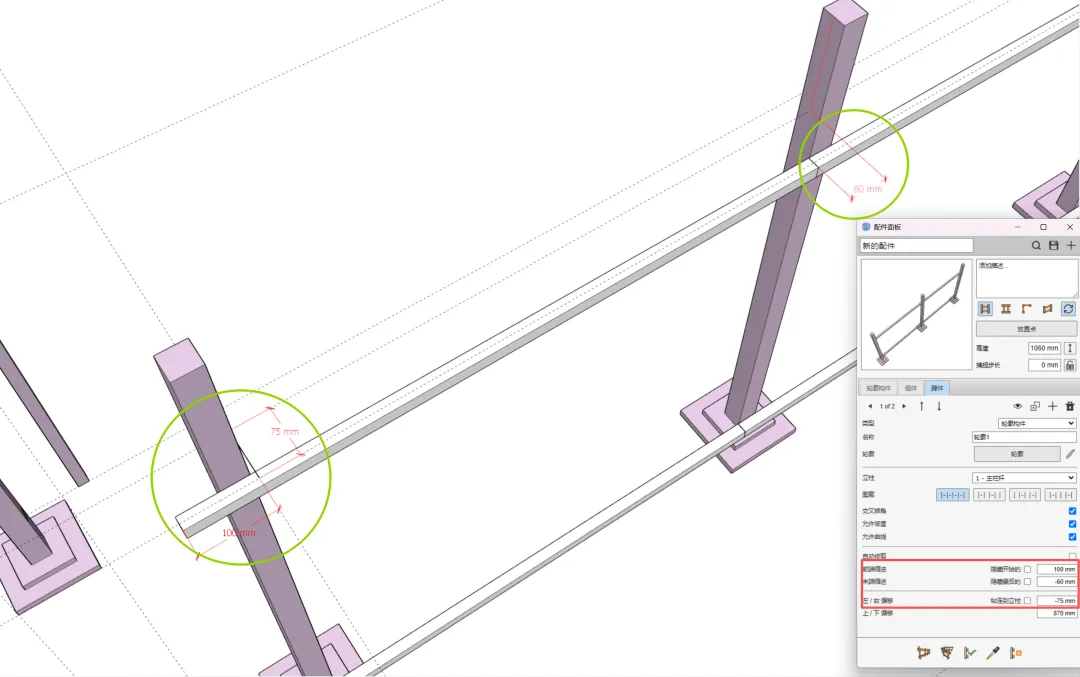

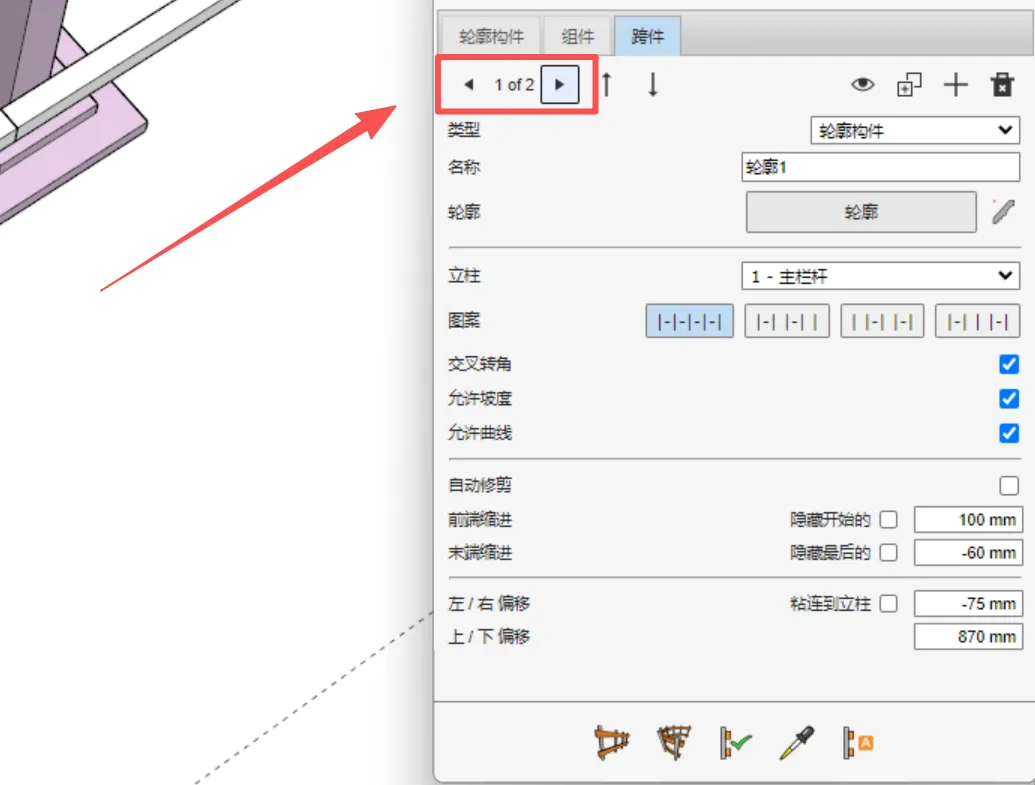

通过参考线进行测距，前端缩进100mm，末端缩进60mm（也就是-60mm）,左偏75mm（也就是-75mm）。
这里可以切换面板，将两个次轮廓都进行修改，两个的数值是一样的。👆

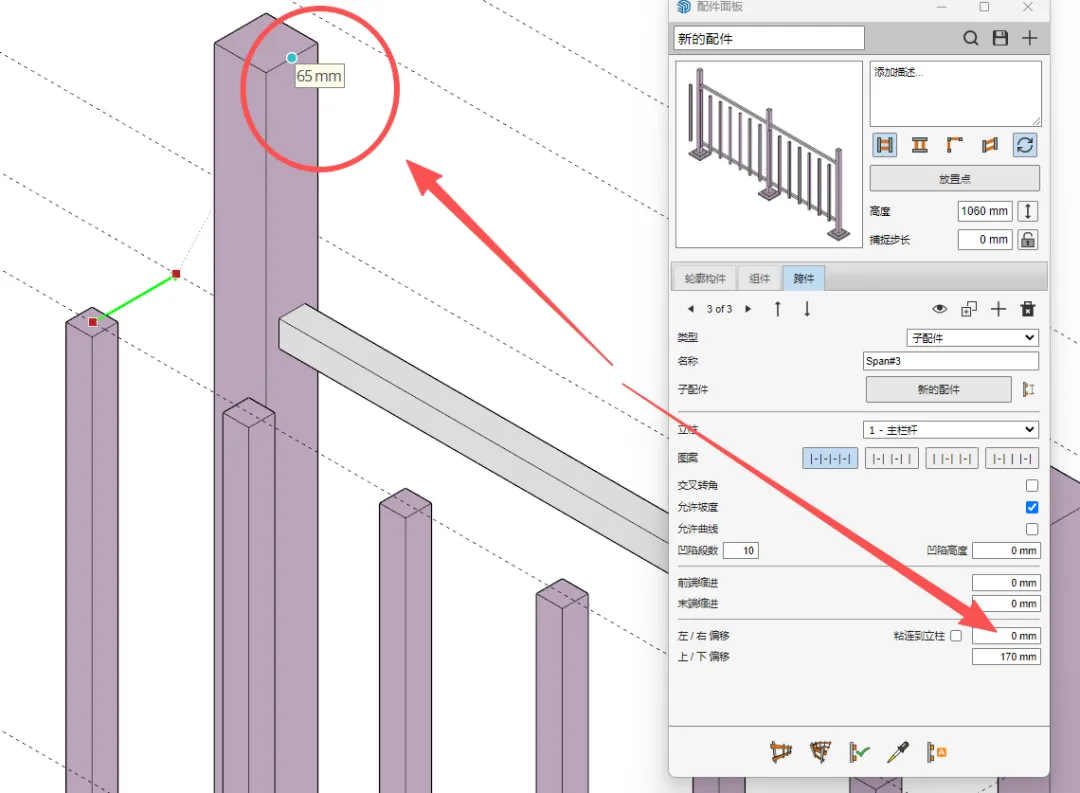

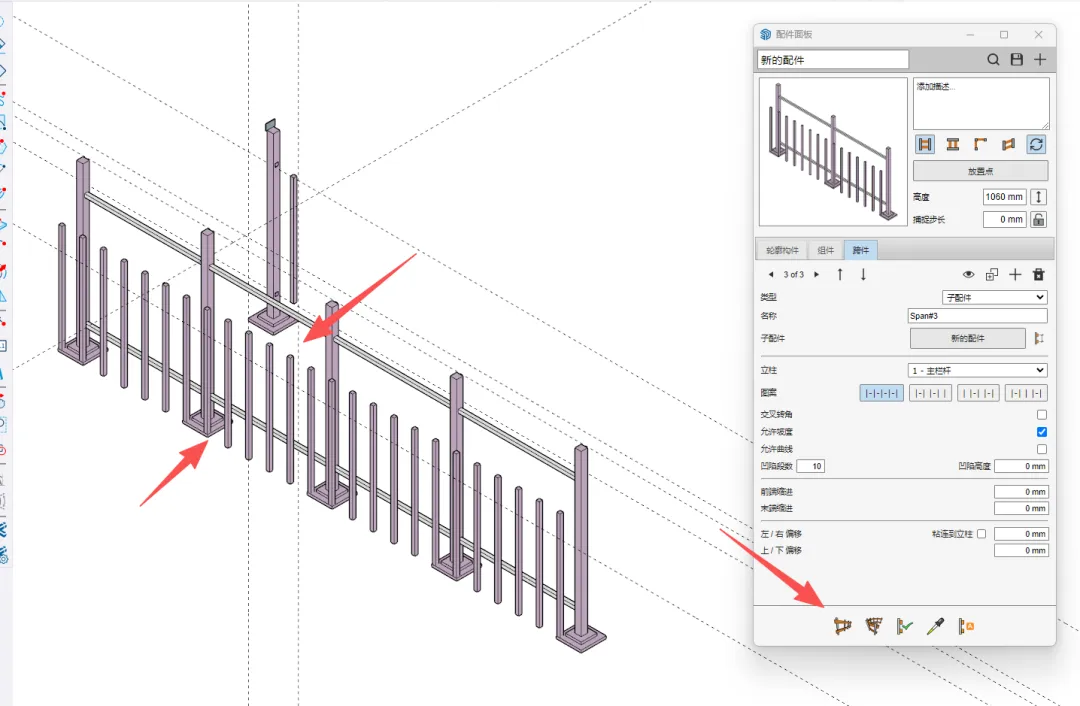

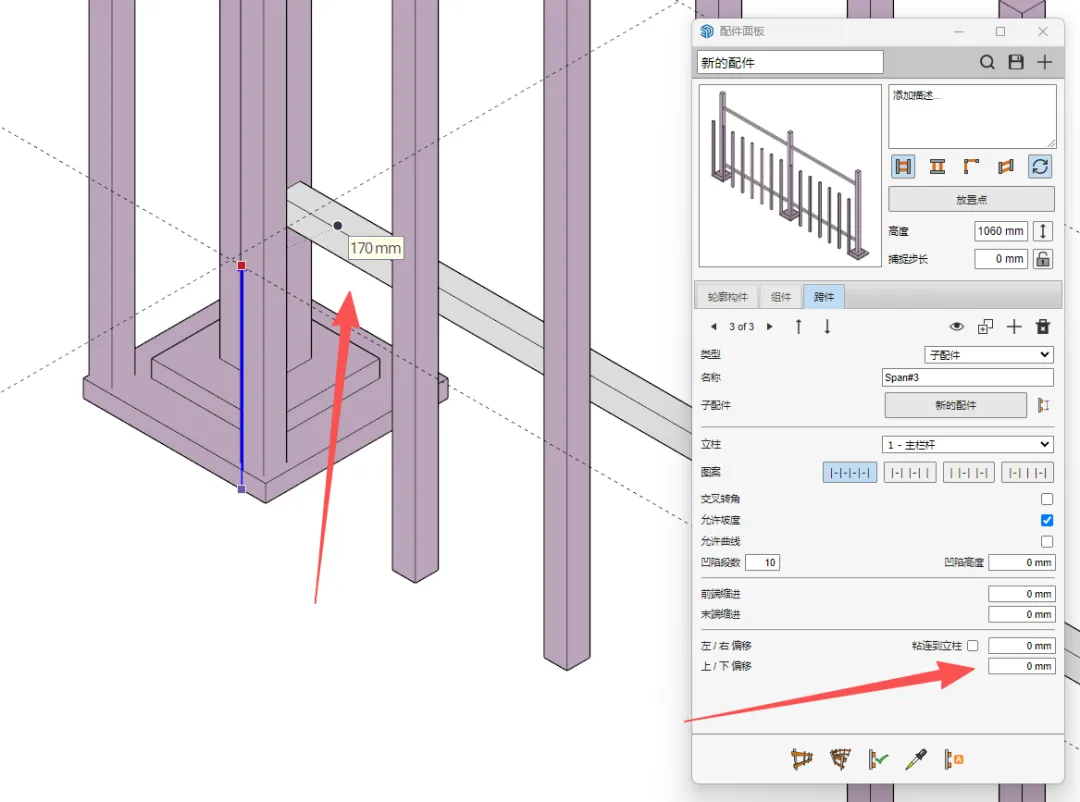

生成预览，可以发现杆子的高度和左右位置都不对，这就很好调整了，可以参考我们上面修改轮廓的步骤。
高度170mm（实际距离根据构件测量错位多少进行修改）
左65mm（也就是-65mm）（中点间距离)（实际距离根据构件测量错位多少进行修改）

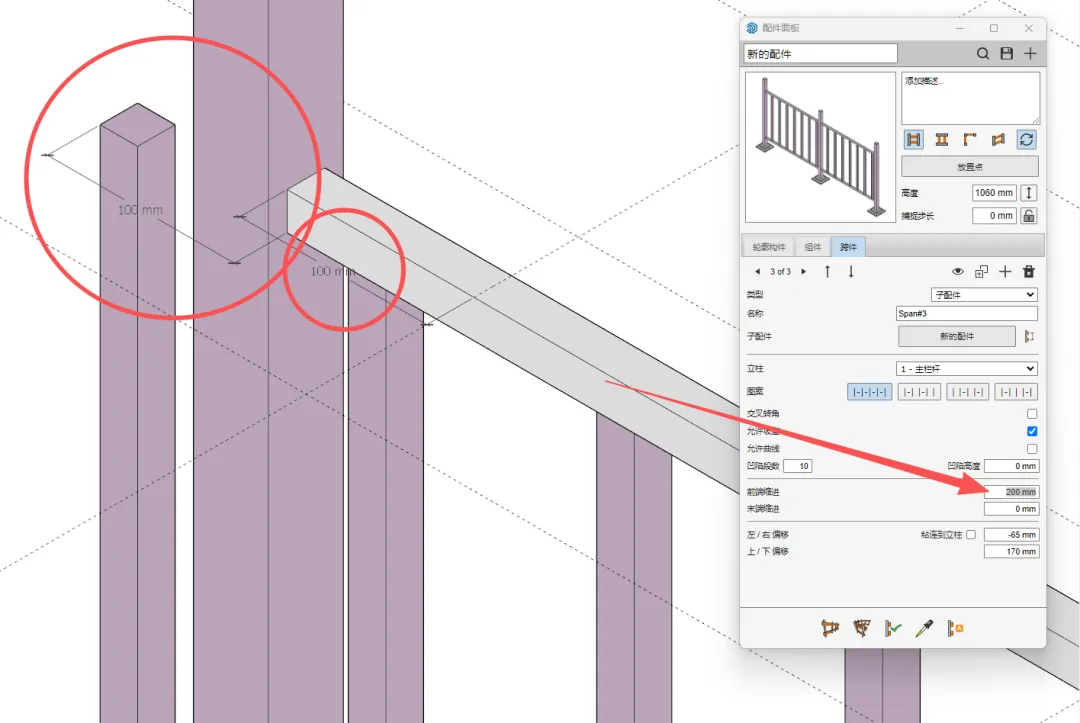

前端缩进100mm（实际距离根据构件测量错位多少进行修改）+任意数值（根据实际构件和间距调整），我这里给的200mm。

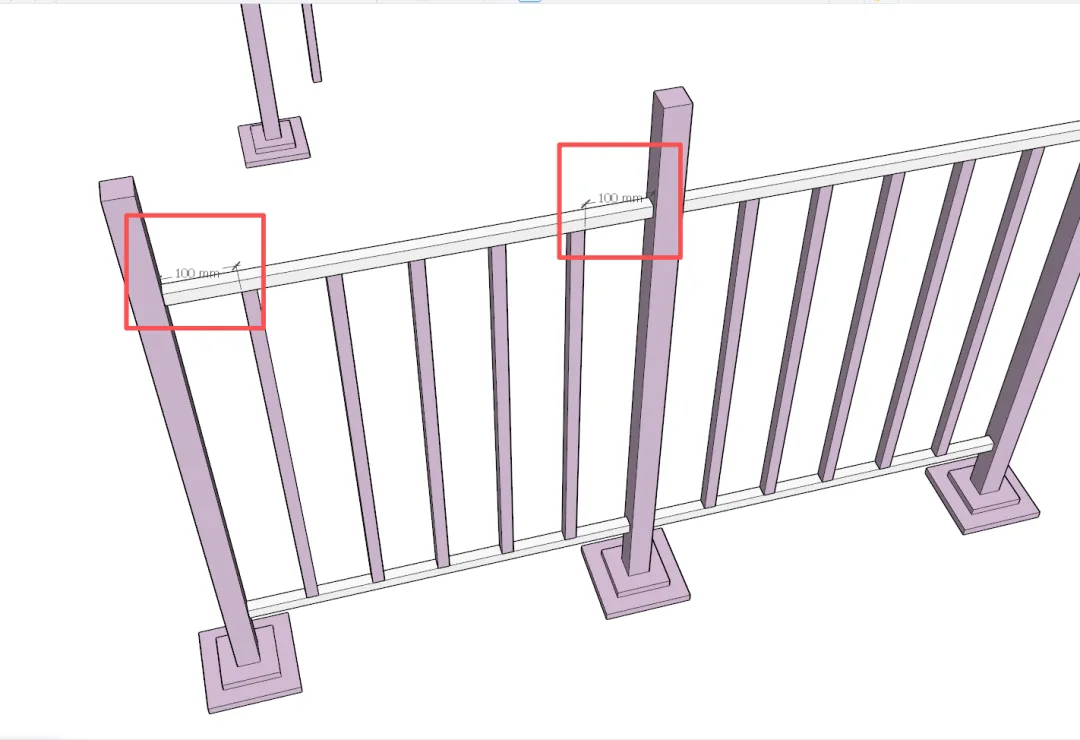

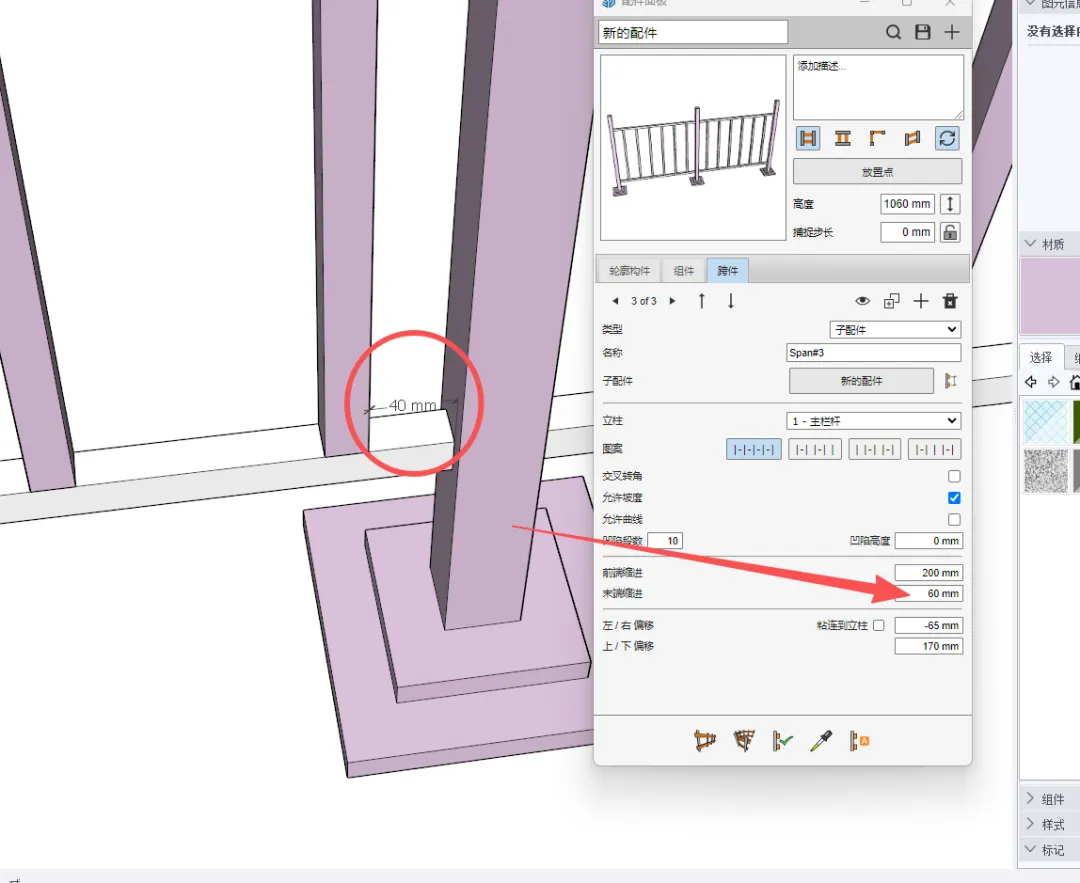

后端缩进60mm（实际距离根据构件测量错位多少进行修改）我这里为了和前端尺寸一致都为100mm（60mm+40mm）

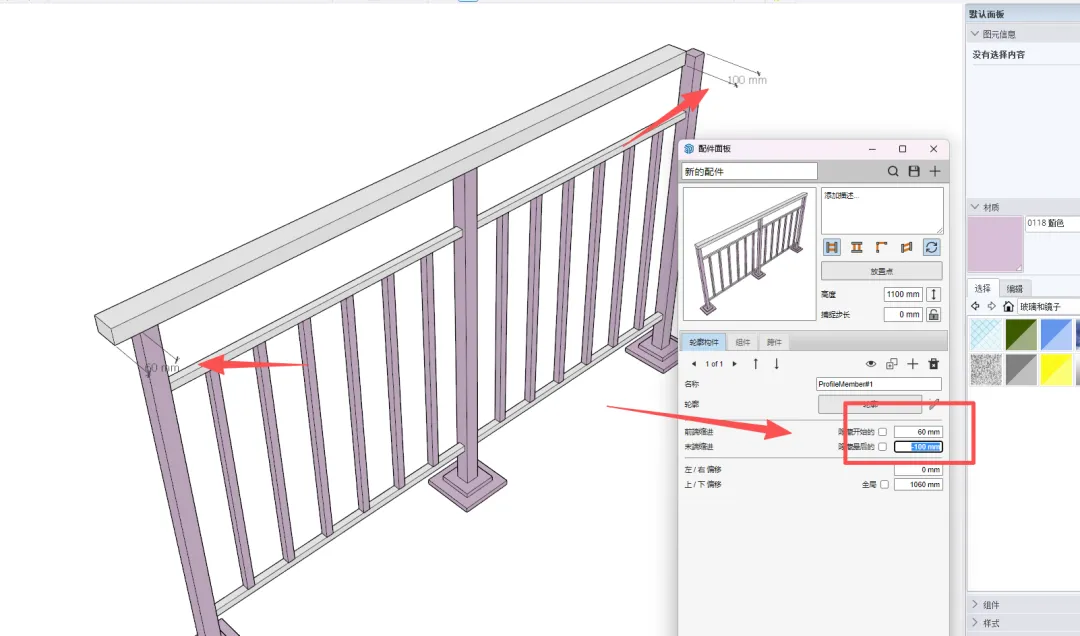

预览，我们的构件已经完成了大半，尺寸也与我上面调整的一致，只剩下最后一个主轮廓。

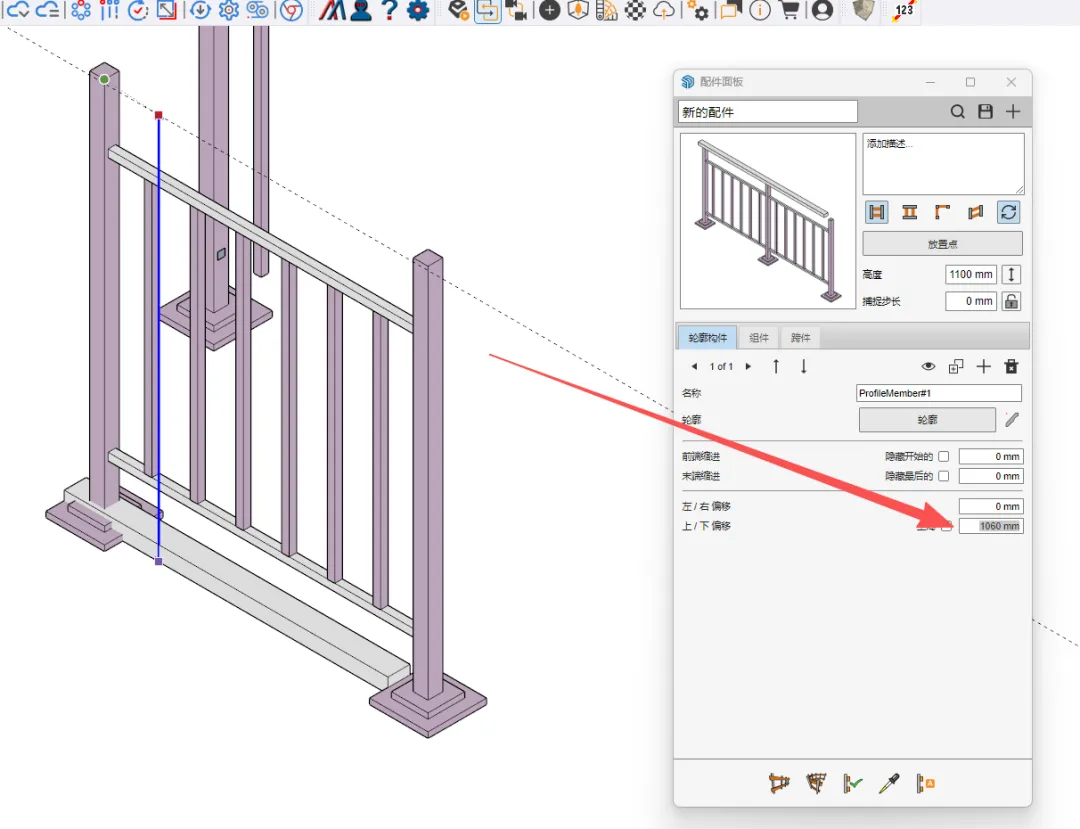

预览生成，修改上下偏移1060mm(实际距离根据构件测量错位多少进行修改）

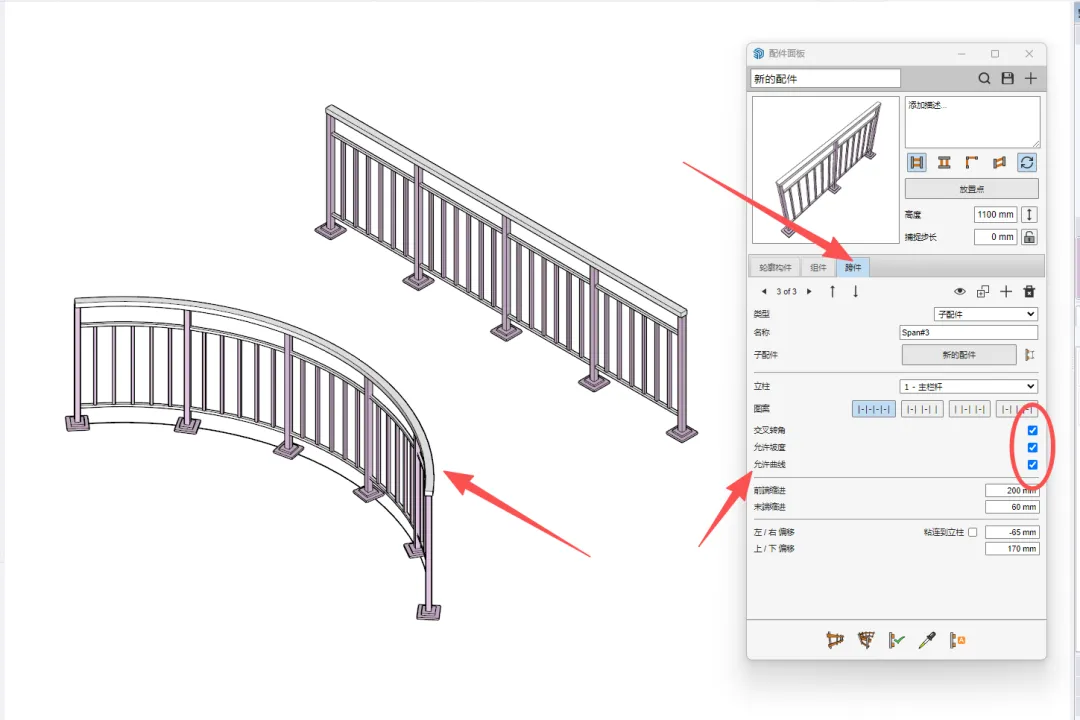

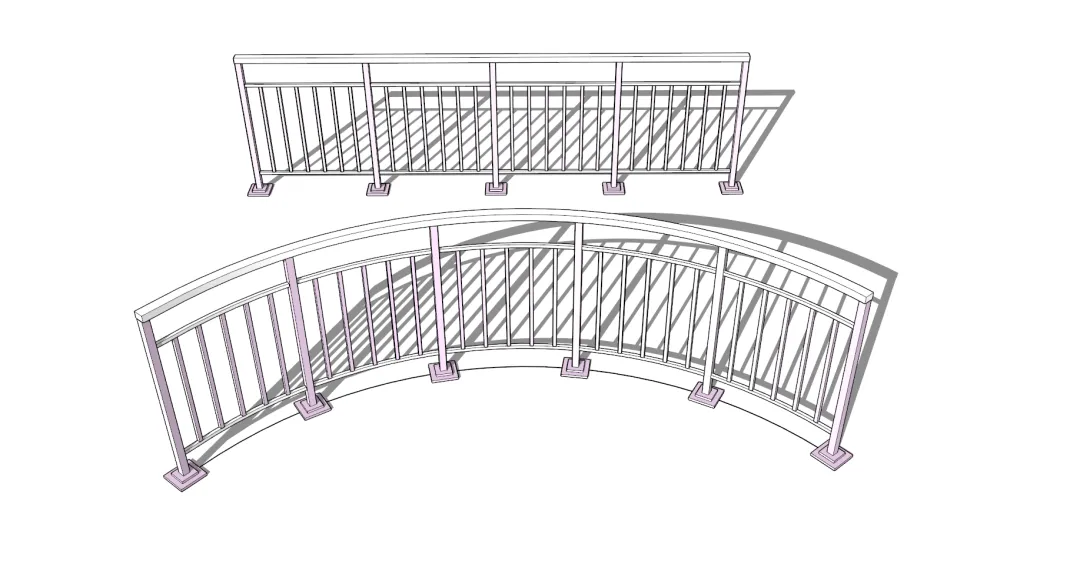

最后就是如果我们需要弧形的杆子就将跨件的，交叉转角，坡度，曲线全部勾选即可。
今天的图文教程就分享到这里（纯手打截图累死了🫥），如果本次教程对你有帮助，记得点赞、在看、转发，分享给身边需要的建模小伙伴，后续会更新更多Sketchup插件使用教程、建模技巧，关注不迷路哦！
有任何问题（如插件安装失败、教程步骤不懂），可在评论区留言，一一为大家解答～😘
