【MATLAB源码-第399期】基于matlab的面向6G的星地融合NTN系统信道估计与多普勒补偿仿真,链路包含 LEO 、多普勒CFO、同步、估计均衡.

操作环境：

MATLAB 2024a

1、算法描述

摘要

随着移动通信系统由5G-Advanced持续向6G演进，网络覆盖目标已不再局限于地面蜂窝场景，而是逐步扩展到海洋、沙漠、山区、航空航天以及应急通信等传统地面网络难以稳定覆盖的区域。ITU关于IMT-2030的框架明确提出，未来移动通信系统需要进一步强化泛在连接能力，以更好地覆盖偏远地区、稀疏人口区域和高移动性终端。与此同时，3GPP 已经在 Release 17 至 Release 19 的持续演进中推进非地面网络相关研究与规范工作，表明星地融合 NTN 已经成为未来移动通信体系的重要组成部分。

在星地融合 NTN 场景中，低轨卫星链路具有覆盖范围广、部署灵活和组网能力强等优点，但同时也引入了与传统地面蜂窝系统显著不同的物理层挑战。由于卫星高速运动以及星地距离远大于地面蜂窝小区尺度，系统往往面临更大的传播时延、更强的多普勒频移以及更加明显的时变衰落特性，这些因素会直接破坏正交频分复用系统中子载波之间的正交性，导致同步性能下降、信道估计失准和误码率恶化。基于此，本文围绕面向6G的星地融合 NTN 传输链路，研究低轨卫星场景下的信道估计与多普勒补偿问题，并构建了一套适合 MATLAB 工程实现的仿真系统。

本文建立了包含卫星运动引起的大时延、大多普勒、多径衰落和噪声扰动在内的 NTN 基带系统模型，设计了以导频辅助信道估计和多普勒频偏补偿为核心的接收机处理流程。在此基础上，通过对同步峰值、信道频响、多普勒估计误差、补偿前后星座分布以及 BER 曲线等结果进行分析，验证了所建模型能够较好反映 NTN 场景的链路特征。研究结果表明，在低轨卫星高速运动条件下，若不对多普勒进行有效补偿，系统性能将显著恶化；而在合理的导频设计和频偏补偿机制作用下，接收机能够明显恢复子载波正交性，改善信道估计质量，并有效降低误码率。本文的研究可为后续 NTN 物理层接收机设计、同步算法优化以及星地融合通信链路性能评估提供参考。

引言

从移动通信发展趋势来看，6G并不是对5G容量和速率的简单延伸，而是在网络覆盖维度、业务场景维度和系统智能化维度上的整体升级。ITU 对 IMT-2030 的框架定义强调了未来系统应具备更强的泛在连接能力，以支撑偏远地区接入、广域覆盖和多场景连续服务。与这一目标相对应，NTN 被认为是未来移动通信网络实现全球连续覆盖的重要补充形式，其意义不仅体现在卫星互联网接入，更体现在面向应急、交通、海事、航空及跨区域信息服务时的网络韧性增强。

从标准演进角度看，3GPP 已将 NTN 纳入持续推进的技术路线之中。官方资料显示，Release 19 处于 5G-Advanced 的第二阶段，而 NTN 相关架构、管理、安全和射频共存问题也在相应技术报告和工作项中不断扩展。这说明 NTN 已不再只是概念性补充，而是正逐步融入移动通信标准体系，成为未来星地融合网络建设的重要基础。对于通信专业的研究而言，围绕 NTN 的同步、信道估计、频偏补偿和链路鲁棒性展开分析，既具有现实价值，也具有较强的理论和工程难度。

然而，与传统地面蜂窝通信相比，星地融合 NTN 的信号传播条件更加复杂。地面系统中的信道估计通常建立在相对较小的终端移动速度和有限的频偏范围之上，而卫星尤其是低轨卫星高速运行时，星地链路会表现出显著的多普勒频移和时变传播时延；同时，由于载波频率不断向更高频段扩展，频偏和相位扰动对 OFDM 正交结构的影响也更加突出。在这种情况下，若接收端仍沿用传统地面场景下的同步与估计策略，往往难以获得稳定性能。因此，研究适用于 NTN 场景的信道估计和多普勒补偿方法，已经成为星地融合物理层设计中的关键问题。

基于上述背景，本文以“面向6G的星地融合 NTN 系统信道估计与多普勒补偿研究”为主题，围绕低轨卫星链路中的大时延、大多普勒和复杂衰落特征展开。文章首先建立系统模型，其次分析关键处理技术，随后结合 MATLAB 仿真结果评估相关算法的有效性，最后总结全文研究结论。本文的重点并不在于单纯展示仿真曲线，而在于从工程实现角度说明，面对 NTN 场景中明显增强的时变性和频偏扰动，接收机必须将同步、估计和补偿看作一个联动整体来设计，才能在复杂星地链路下获得稳定可靠的传输性能。

系统模型

本文所研究的对象为面向6G星地融合网络的低轨卫星 NTN 通信链路。系统采用 OFDM 作为基础传输体制，发送端依次完成随机比特生成、调制映射、导频插入、IFFT 变换及循环前缀添加，形成适于宽带传输的基带发射信号。接收端在完成粗同步后，依次进行多普勒频偏估计与补偿、OFDM 解调、导频辅助信道估计、频域均衡以及符号判决，最终恢复接收比特。该模型既保留了现代宽带通信系统的基本结构，也能够突出 NTN 场景中时延和多普勒对基带链路的核心影响。

在传播链路建模方面，本文将信道分为大尺度几何传播效应和小尺度衰落效应两部分。大尺度传播主要体现在卫星与用户终端之间的长距离传输，其结果是系统存在明显大于地面蜂窝场景的传播时延，并且该时延会随着卫星位置变化而发生缓慢漂移。小尺度效应则由多径传播、阴影扰动以及相位旋转构成，使得接收信号在幅度和相位上呈现随机波动。由于低轨卫星处于高速运动状态，链路还会叠加较强的多普勒频移，该频移不仅改变接收信号的中心频率，还会破坏 OFDM 子载波之间原有的严格正交关系，使系统产生子载波间干扰。

为了使模型更接近工程实际，本文在仿真中并未将 NTN 信道简化为固定频偏加静态多径，而是考虑了频偏、传播时延和多径衰落共同作用下的时变链路。具体而言，信号首先经历与星地几何相关的传播延迟，然后叠加多普勒频移，再通过含多个离散路径的衰落信道，最后进入加性高斯白噪声环境。此时接收机所面对的不仅是单纯的幅度衰减，而是时间对齐误差、频域偏移、相位旋转和频率选择性衰落同时存在的复杂场景。这种建模方式更符合 NTN 接收机设计时需要解决的真实问题，也更能体现信道估计与多普勒补偿的必要性。

在导频设计上，本文采用导频符号与数据符号相结合的方式，通过已知导频辅助接收机获取频域信道响应和公共相位变化趋势。导频一方面为信道响应插值提供参考点，另一方面也为频偏补偿后的残余相位跟踪提供依据。考虑到 NTN 场景的时变特征，系统在导频分布上兼顾了频域采样密度和开销控制，从而使仿真结果既能体现实际工程中的资源约束，又能展示估计算法的性能差异。

关键技术

在星地融合 NTN 接收机中，最先需要解决的是同步问题。由于卫星链路传播时延大、变化慢但绝对值高，接收端必须首先通过训练序列或导频相关峰准确找到 OFDM 符号边界，否则后续 FFT 处理将直接受到干扰。当定时估计出现偏差时，循环前缀的保护能力会下降，严重时还会引入符号间干扰和频域幅相畸变。因此，定时同步虽然看似属于前端基础处理，但在 NTN 链路中实际上是保证整个接收机稳定工作的起点。

第二项核心技术是多普勒估计与补偿。对于地面蜂窝系统而言，终端运动引起的频偏通常相对有限，而在低轨卫星场景中，卫星高速运动会导致更显著的多普勒频移，这会使 OFDM 子载波之间出现明显能量泄漏。若不加补偿，接收端的星座图会发生旋转和扩散，信道估计误差也会迅速扩大。本文在接收机中采用基于导频和相关信息的频偏估计方式，先完成粗频偏校正，再结合导频相位变化对残余频偏进行进一步修正。这样的两级处理思路更符合工程实现，因为单次频偏估计往往难以同时兼顾宽捕获范围和高估计精度。

第三项关键技术是导频辅助信道估计。对于宽带 OFDM 系统而言，频率选择性衰落会使不同子载波上的信道增益和相位响应产生明显差异。若接收端无法获得较准确的信道状态信息，均衡器就难以恢复原始星座分布。本文采用导频位置上的最小二乘思想获取初始信道估计，再通过频域插值构造全带宽信道响应。该方法实现简单、结构清晰，适合作为工程系统中的基线方案。需要指出的是，在 NTN 场景下，信道估计并不只是对多径衰落的拟合，还隐含了对残余频偏、相位抖动和时变失配的综合刻画，因此其准确度高度依赖前级多普勒补偿效果。

第四项关键技术是频域均衡与判决恢复。在获得信道估计后，接收机对各数据子载波进行单抽头均衡，以消除信道幅相畸变并恢复调制符号位置。理论上，如果信道估计完全准确且多普勒已被彻底消除，则均衡后的星座点应尽可能靠近理想调制位置；但在实际 NTN 场景中，受估计误差和时变信道影响，星座点通常仍存在不同程度扩散。正因如此，系统性能评估不能只看单一 BER 曲线，还应结合信道频响拟合效果、星座分布收敛程度以及多普勒估计误差共同分析，才能全面判断算法是否有效。

从整体上看，NTN 接收机中的同步、频偏补偿、信道估计和均衡恢复并不是彼此孤立的模块，而是前后强耦合的处理链路。同步失准会影响频偏估计，频偏残差会恶化信道估计，而信道估计不准又会导致均衡失效。因此，本文在仿真系统中将这几项关键技术统一纳入同一基带处理流程，通过链路级建模来考察它们之间的相互作用，这也是该课题具有工程价值和研究难度的重要原因。

仿真结果分析

根据 MATLAB 仿真结果，首先可以从卫星仰角与传播特性的关系图中看出，随着几何关系变化，链路传播时延和多普勒频移均呈现明显变化趋势。这说明 NTN 链路不是一个固定参数的静态信道，而是具有显著几何依赖性的时变系统。对于接收机而言，这种变化意味着同步窗口和频偏补偿参数不能简单固定，而应具备一定的自适应能力。

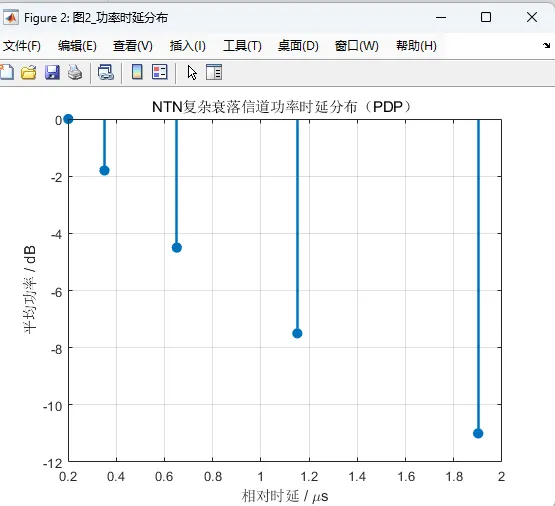

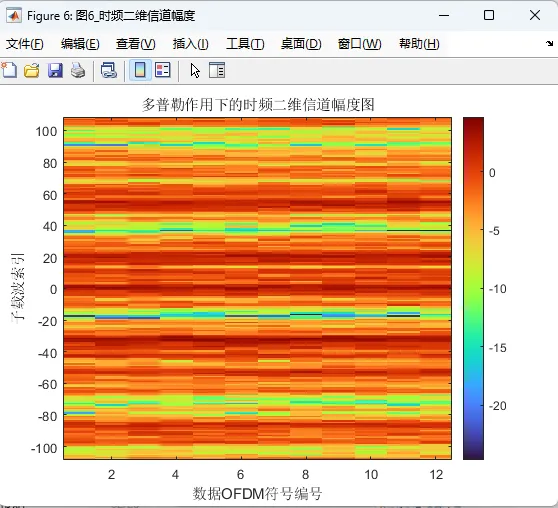

从功率时延分布和时频二维信道响应图可以看到，多径能量并非集中于单一路径，而是在若干离散延迟位置上分布，并且不同路径的幅度存在明显差异。这说明低轨卫星链路虽然往往以视距分量为主，但在实际场景中仍可能叠加地面反射、散射等传播成分，从而形成频率选择性衰落。也正是在这一背景下，导频辅助信道估计才成为必要手段，因为简单的平坦衰落假设已不足以支撑高质量接收。

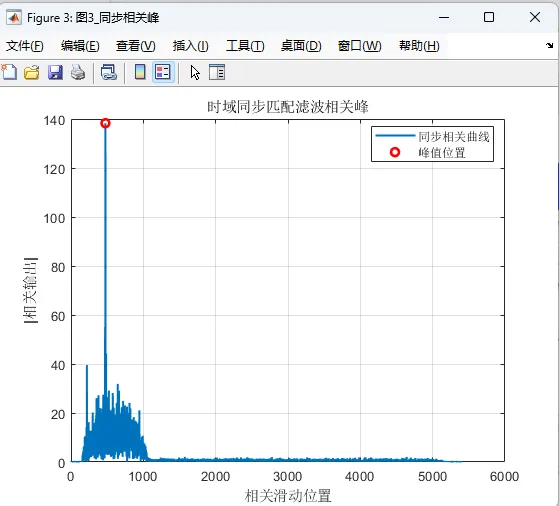

从同步相关结果来看，训练序列能够在正确符号起点附近形成明显峰值，说明所设计的同步结构可以完成粗定时捕获。但在低信噪比或大频偏情况下，相关峰会出现展宽和次峰增强现象，反映出大多普勒环境会降低同步鲁棒性。这一现象与后续信道估计和 BER 性能之间具有直接联系，因为一旦同步边界偏移，循环前缀保护将被破坏，频域解调后的误差会迅速累积。

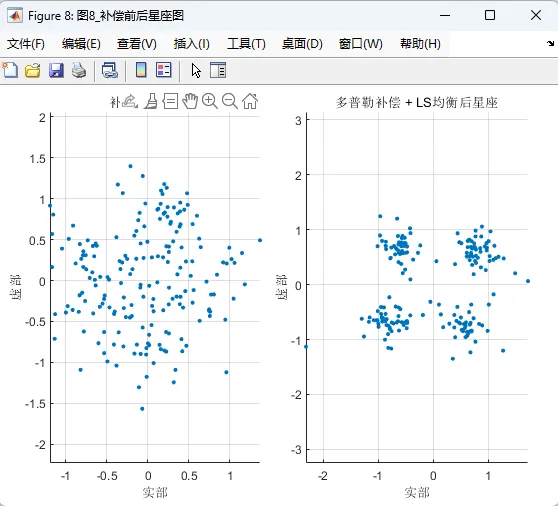

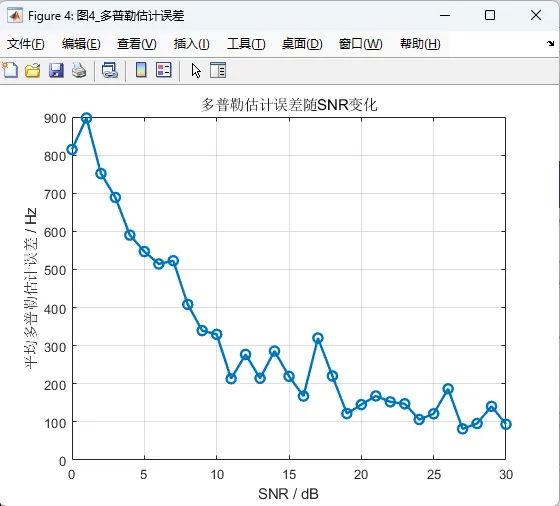

从多普勒估计误差曲线可以观察到，随着信噪比提高，估计误差总体呈下降趋势，说明接收机对频偏的感知能力在高信噪比下更加稳定。与此同时，补偿前后的星座图对比也给出了直观结论：在未补偿情况下，星座点明显发生旋转、拉伸和发散，而在多普勒补偿和均衡之后，星座点重新向理想调制位置集中。这表明多普勒补偿不仅改善了频率偏移本身，还间接提升了后续信道估计和判决恢复的有效性。

从真实信道频响与估计频响对比图可以看出，在导频分布合理且频偏补偿有效的情况下，估计曲线能够较好跟踪真实信道变化趋势。虽然在频带边缘或深衰落区域仍存在一定偏差，但整体拟合已经足以支撑频域均衡。若进一步引入更高密度导频、二维插值或更复杂的最小均方误差估计方法，理论上还可以继续提升估计精度，不过相应也会带来更高计算复杂度和导频开销。

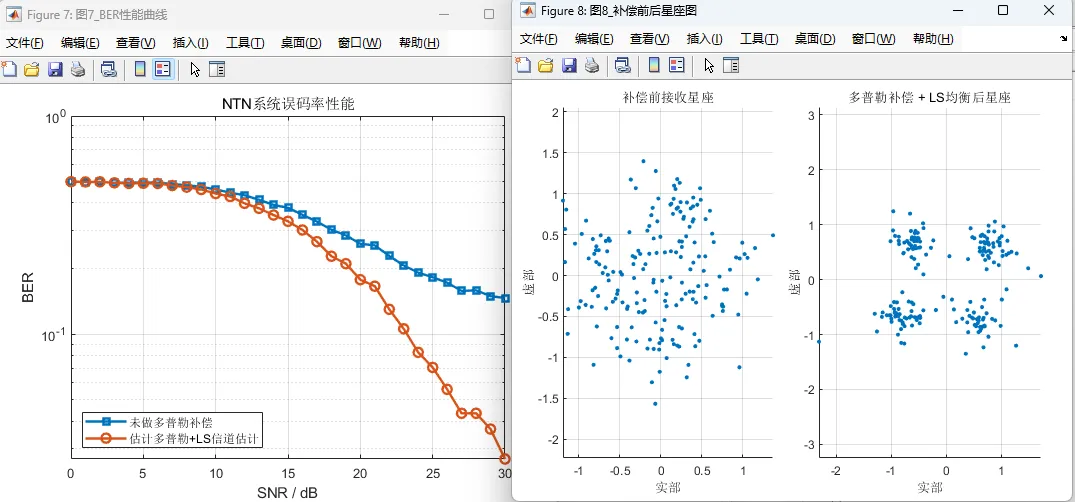

从 BER 曲线分析可以得到本文最核心的结论：在低轨卫星场景下，若不进行有效的多普勒补偿和信道估计，系统误码率会长期处于较高水平；而在频偏校正和导频辅助估计共同作用下，BER 会随信噪比提升而明显下降，并表现出较为合理的收敛趋势。
