DeepStream 8.0 核心插件:gst-nvvideoconvert 详解

在 NVIDIA DeepStream SDK 的 GStreamer 插件体系中，gst-nvvideoconvert 是视频处理管线不可或缺的核心组件，主要承担视频色彩格式转换、图像缩放、裁剪、翻转旋转等硬件加速预处理工作，同时兼顾 NVMM 显存与传统 RAW 内存的交互转换，是打通整条视频推理管线的关键枢纽。本文基于 DeepStream 8.0 官方文档，全面拆解这款插件的功能、参数、平台适配与实操用法，兼顾专业性与易懂性，方便开发者快速上手使用。

一、插件核心定位

gst-nvvideoconvert 主打硬件加速视频图像处理，无需占用 CPU 资源，适配 NVIDIA 桌面独立显卡（dGPU）和 Jetson 边缘嵌入式平台两大硬件体系，核心作用覆盖格式转换、尺寸缩放、画面裁剪、角度翻转四大类，完美适配批量视频流处理场景。

该插件最大的优势是内存兼容性强，支持四类内存交互模式：NVMM↔NVMM、RAW↔NVMM、NVMM↔RAW、RAW↔RAW，能够灵活衔接 DeepStream 管线中不同插件的内存格式要求，避免因内存类型不匹配导致管线中断。

二、输入输出与格式支持

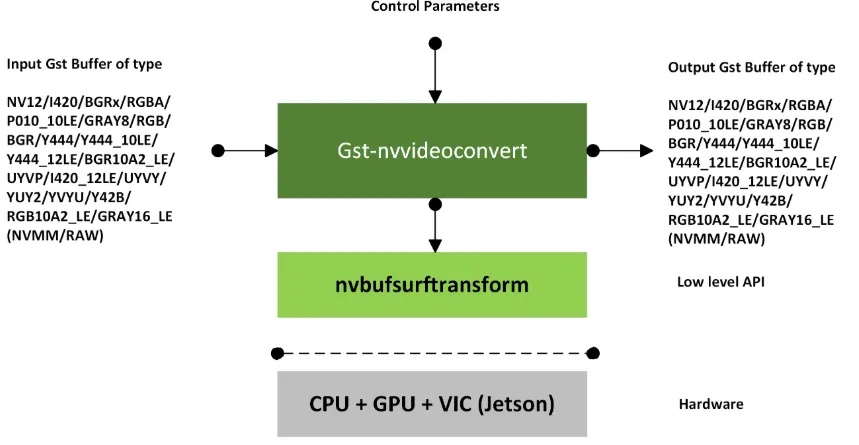

插件的输入输出均为 Gst Buffer 批处理缓冲区，附带 NvDsBatchMeta 元数据，支持 NVMM 和 RAW 两种内存类型，不同硬件平台支持的色彩格式存在差异，具体如下。

1. dGPU 平台支持格式

NV12、I420、P010_10LE、BGRx、RGBA、GRAY8、RGB、BGR、Y444、Y444_10LE、Y444_12LE、BGR10A2_LE、UYVP、I420_12LE、RGB10A2_LE、GRAY16_LE、BGRA64_LE

2. Jetson 平台支持格式

NV12、I420、P010_10LE、BGRx、RGBA、GRAY8、RGB、BGR、BGR10A2_LE、UYVP、UYVY、YUY2、YVYU、Y42B、I420_12LE、GRAY16_LE、BGRA64_LE

3. 关键格式使用注意事项

12bit NV12 格式：在 GStreamer v1.16 版本中无专属封装格式，插件统一用 I420_12LE 标识，下游插件需按照 12bit NV12 格式解析处理。
专属内存限制：I420_12LE、Y444_10LE、Y444_12LE 这三类格式仅支持 NVMM 显存，不支持 RAW 主机内存，使用时需严格匹配内存类型。
BGRA64_LE 格式限制：该格式仅支持与 UYVP、BGRA64_LE 互相转换，无法直接与其他格式进行转换，需搭配中间格式过渡。
Jetson 特殊格式适配：GRAY16_LE、BGR10A2_LE 等格式，Jetson 默认的 VIC 硬件引擎不支持，需要手动切换至 GPU 引擎才能正常处理。

三、核心功能一览

gst-nvvideoconvert 不只是单一的格式转换工具，更是一站式视频预处理组件，所有操作均依托 NVIDIA 硬件加速，无额外性能损耗，核心功能如下：

全格式硬件转换：支持上述所列格式的双向互转，满足不同推理插件、渲染插件的格式输入要求。
高清图像缩放：搭配多种插值算法，实现任意尺寸缩放，兼顾处理速度与画面画质。
精准帧裁剪：支持输入帧（src-crop）和输出帧（dest-crop）双维度区域裁剪，批量帧可统一执行裁剪操作。
画面翻转旋转：支持 7 种翻转旋转模式，涵盖 90°/180° 旋转、水平/垂直翻转、对角线翻转，适配各类摄像头采集画面的角度校正。
批量流适配：全面支持 Gst Buffer 批处理模式，适配 DeepStream 多路视频流并行处理的特性。

四、核心参数配置详解

插件支持通过 gst-launch-1.0 命令行或代码调用配置参数，各类参数分工明确，可灵活调优性能与画质，以下是常用核心参数。

1. 内存类型配置：nvbuf-memory-type

该参数用于指定输出缓冲区的内存分配类型，dGPU 与 Jetson 平台的枚举值完全不同，是跨平台开发的核心配置项，具体对应关系如下：

平台	枚举值	内存类型	适用场景
dGPU	0（默认）	nvbuf-mem-default（CUDA 设备内存）	常规纯 GPU 管线，低延迟处理
dGPU	1	nvbuf-mem-cuda-pinned（CUDA 固定内存）	主机与 GPU 数据交互频繁的场景
dGPU	2	nvbuf-mem-cuda-device（CUDA 设备内存）	高性能 GPU 计算场景
dGPU	3	nvbuf-mem-cuda-unified（CUDA 统一内存）	多设备共享内存场景
Jetson	0（默认）	nvbuf-mem-default（表面阵列内存）	常规边缘视频处理场景
Jetson	4	nvbuf-mem-surface-array（表面阵列内存）	适配 Jetson VIC 硬件引擎

2. 画面裁剪配置：src-crop / dest-crop

这两个参数用于实现画面精准裁剪，格式统一为 left:top:width:height，对应像素坐标，超出画面边界的区域会自动截断。

src-crop：裁剪输入帧的指定区域，截取有效画面后再进行后续处理。
dest-crop：将处理完成的画面，映射到输出帧的指定区域。

配置示例：src-crop=”20:40:150:100″，代表截取输入帧左上角坐标 (20,40) 起始，宽 150、高 100 的画面区域。

3. 缩放插值算法：interpolation-method

该参数用于设置图像缩放的插值算法，GPU 引擎与 Jetson VIC 引擎对应的算法略有差异，可兼顾速度与画质，默认值为 6，具体枚举对应如下：

枚举值	算法类型	GPU 引擎	Jetson VIC 引擎	特点
0	Nearest	最近邻	最近邻	速度最快，画质一般
1	Bilinear	双线性	双线性	速度与画质均衡
2	Algo-1	三次插值	5 抽头	画质提升，速度略有下降
3	Algo-2	超插值	10 抽头	高清缩放，适合大尺寸转换
4	Algo-3	兰佐斯插值	智能插值	画质最优，画面边缘清晰
5	Algo-4	忽略	Nicest	Jetson 专属高清画质算法
6（默认）	Default	最近邻	最近邻	全平台兼容，通用场景

4. 硬件引擎配置：compute-hw / copy-hw

该参数为 Jetson 平台专属配置，用于指定格式转换和画面拷贝的硬件引擎，解决特殊格式不兼容问题：

compute-hw：设置格式转换的硬件，默认值 0（dGPU 用 GPU，Jetson 用 VIC）；取值 1 为强制使用 GPU，取值 2 为强制使用 VIC 引擎。
copy-hw：设置画面拷贝的硬件，默认值 1（GPU）；取值 2 为 VIC 引擎，功耗更低，适合边缘低功耗场景。

Jetson 处理 GRAY16_LE、BGR10A2_LE、Y444 等特殊格式时，需搭配以下参数解决兼容问题：

compute-hw=1 copy-hw=1 nvbuf-memory-type=nvbuf-mem-cuda-device

5. 画面翻转旋转：flip-method

支持 7 种画面翻转、旋转模式，全平台通用，默认值 0 为无旋转，可快速校正摄像头倒置、画面偏移问题：

枚举值	操作	枚举值	操作
0	无旋转（默认）	4	水平翻转
1	逆时针 90° 旋转	5	右上-左下对角线翻转
2	180° 旋转	6	垂直翻转
3	顺时针 90° 旋转	7	左上-右下对角线翻转

6. 其他常用参数

gpu-id：多 GPU 环境下，指定工作的显卡 ID，默认值为 0。
bl-output：Jetson 专属，NV12 格式下开启块线性 NVMM 缓冲区，默认关闭。
allow-odd-crop：允许裁剪区域为奇数尺寸，默认开启。
output-buffers：设置输出缓冲区数量，高并发场景可适当调大。

五、dGPU 与 Jetson 平台差异要点

格式支持：桌面 dGPU 支持 Y444_10LE、Y444_12LE 等高精度 YUV444 格式；Jetson 平台额外支持 UYVY、YUY2 等多路复用格式。
硬件引擎：dGPU 全程依靠 GPU 加速，无 VIC 引擎；Jetson 平台默认用低功耗 VIC 引擎，特殊格式需切换 GPU。
内存适配：dGPU 支持 CUDA 统一内存、固定内存等多种类型；Jetson 以表面阵列内存为主，特殊格式需指定 CUDA 设备内存。

六、实操命令行示例

1. Jetson 平台：NV12 转 RGBA + 画面裁剪

gst-launch-1.0 uridecodebin3 uri=file:///test.mp4 ! queue ! nvvideoconvert src-crop="0:0:1920:1080" ! video/x-raw(memory:NVMM),format=RGBA ! nvdsosd ! nveglglessink

2. dGPU 平台：I420 转 BGR + 缩放 + 180° 旋转

gst-launch-1.0 uridecodebin3 uri=file:///test.mp4 ! queue ! nvvideoconvert interpolation-method=1 flip-method=2 ! video/x-raw(memory:NVMM),format=BGR,width=1280,height=720 ! nvdsosd ! nveglglessink

七、常见问题排查

Jetson 运行报错、特殊格式不兼容：添加 compute-hw=1 copy-hw=1 强制切换 GPU 引擎。
转换后画面花屏、失真：检查内存类型，高精度格式仅支持 NVMM 显存，禁用 RAW 内存。
插件无法加载、管线中断：用 gst-inspect-1.0 nvvideoconvert 检查插件状态，确认 DeepStream 8.0 环境变量配置正确。
BGRA64_LE 转换失败：仅支持与 UYVP、BGRA64_LE 互转，需更换转换格式。

本文参考文档：NVIDIA DeepStream 8.0 官方手册 https://docs.nvidia.com/metropolis/deepstream/8.0/text/DS_plugin_gst-nvvideoconvert.html
